Как сделать детский снегоход на бензине своими руками?

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным.

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Конструкция снегохода состоит из четырех частей:

  1. Гусеницы.
  2. Лыж.
  3. Трансмиссии.
  4. Двигателя.

Бензопила Урал

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

  • К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
  • Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
  • Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

  • Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
  • Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
  • На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы

  • На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
  • В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).
  • Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
  • Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Процесс изготовления:

  1. Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.
  2. От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

Как сделать снегоход

Сделать снегоход можно из разных транспортных средств, которые стоят в гараже.

Из мотоцикла

Сделать снегоход из мотоцикла можно, используя для этого разные модели. Наиболее популярными являются ИЖ и Урал. Преимущества такой переделки заключаются в том, что особых изменений вносить не надо. При хорошей сохранности средства можно оставить даже родную раму.

Технология переделки следующая:

  1. Из металлических труб или соответствующих уголков сделать прямоугольную раму. Ее оптимальные размеры — 150*43,5 см.
  2. Дополнительно к мотоциклу ИЖ необходимо сделать рулевую балку. Изготавливают ее из металлических уголков. Оптимальные размеры — 50*50*5 мм. Дополнительно балку обшивают металлическими накладками.
  3. После этого ее можно установить на сверлильном станке горизонтально. Обработать место соединения. Аналогичным образом поступить и с рамой. В этих местах нужно сделать специальные пазы для надежной фиксации. Дополнительно к передней раме прикрепить уголок.
  4. Теперь можно закрепить сиденье для мотоциклистов.
  5. Нужно сделать отверстия в лонжеронах.
  6. Между передней и средней частью рамы необходимо расположить швеллер для укрепления конструкции.
  7. Независимо от того, изготавливается снегоход из “Урала” или другой модели мотоцикла, необходимо заранее подобрать гусеничную звездочку и резиновую ленту. Оптимальные размеры — 220*30 см при толщине не более 1 см.
  8. Перед установкой гусеницу рекомендуется обшить капроном, что позволит материалу не расслаиваться в процессе эксплуатации.
  9. Теперь можно переходить к трансмиссии. Она состоит из двух частей. Первая — передний мост, является ведущим. Изготавливается из трубчатого вала, гусеничной звездочки и катка. Вторая — задний мост. Его делают из гусеничного барабана и трубчатого вала.
  10. Закончить процесс изготовления снегохода нужно привариванием лыж из листового металла.

При переделке мотоцикла в снегоход важно не изменять систему рулевого управления. В конечном изделии эта часть должна выполнять свои первоначальные функции. Принципы переделки одинаковые, они не зависят от модели транспорта

Но снегоход из мотоцикла Урал будет более тяжелым

Принципы переделки одинаковые, они не зависят от модели транспорта. Но снегоход из мотоцикла Урал будет более тяжелым.

Из Жигулей

Конструкция из автомобиля характеризуется простотой, легкостью управления и высокой маневренностью. Для изготовления нужно следовать инструкции:

  1. Сборка рамы. Лучше делать ее из труб. Состоит рама из передней и центральной балок (стальные трубы диаметром 5 см), двух нижних диагональных элементов (согнутые трубы диаметром 3 см) и заднего подкоса. Для фиксации элементов используют сварку.
  2. Установка рулевых колонок. Для этого на передней балке нужно расположить две втулки.
  3. Фиксация полуоси. Располагается она на задней раме, предварительно нужно приварить корпус под нее. Его делают из металлической трубы диаметром 6 см. Зафиксировать полуоси с помощью втулок и электрозаклепок.
  4. Установка двигателя от автомобиля. Предварительно нужно на центральной балке рамы сделать передний и задний крепежные узлы. Сначала их нужно расположить на самом двигателе, а только потом приварить к раме.
  5. В самодельном снегоходе можно установить колеса большого диаметра или лыжи из металлического листа. В первом случае задние и передние колеса нужно попарно соединить металлической трубой. При этом в ступице сделать проточки под подшипники, которые впоследствии зафиксировать пружинными кольцами. Дополнительно между подшипниками установить распорную втулку.
  6. На каждом колесе установить звездочку в зависимости от предполагаемой максимальной скорости. Такой снегоход можно использовать в любое время года. Для снежной зимы же подойдет конструкция, в которой передние колеса заменены на лыжи.
  7. Установка рулевой системы. Она берется цельной из автомобиля, например, из Запорожца, или мотоцикла. Выбор зависит от личных предпочтений. В первом случае дополнительно устанавливаются педали газа, сцепления и тормоза. Управление коробкой передач выполняется с помощью рычага и жесткой тяги.
  8. Установка кабины снегохода, роль которого выполняет кузов автомобиля.

Снегоходы продающиеся в магазине имеют довольно высокую цену и зачастую не укладываются в бюджет. А передвигаться по снегу все же необходи. Рыбалка, охота да и просто активный отдых в дикой природе требуют проходимости. Поэтому мы рассмотрим способы как сделать снегоход своими руками.

Снегоход из мотоцикла

Первая модель собрана на СТО из подручных деталей, плюс немного сварки. Двигатель от мотоцикла восход 1, сани сварены из металлических труб.

Самодельный снегоход из мотоблока

Данное преобразование сегодня особо популярно. Мотоблок может быть использован, как частично, так и полностью. В первом случае, к агрегату (двигателю с рулевой вилкой и колесами) доваривается несущая рама с задней осью. Самым сложным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Самодельный снегоход из мотоблока с частичным использованием деталей более универсален. В таком случае из “донора” изымается только двигатель и рулевая вилка, к нижней части которой вместо колес крепятся лыжи. Сам мотор же может быть расположен и в задней части конструкции.

Следует заметить, что двигатели основной части мотоблоков рассчитаны на вес и давление колес, которое в разы меньше гусеничного. Поэтому во избежание повышенного износа деталей и расхода топлива такой снегоход лучше оснастить колесами низкого давления.

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Можно ли собрать детский снегоход самому?

На самом деле существует множество различных способов собрать своими руками детский снегоход. Для этого можно использовать множество разнообразных комплектующих. Рассмотрим на примере один из возможных вариантов такой сборки.

Прежде всего, необходимо продумать заранее конструкцию агрегата, детали которой несложно будет приобрести или изготовить самостоятельно. Хорошей проходимости по рыхлому или глубокому снежному покрову ожидать, конечно, не приходится, но мощности самодельного агрегата будет вполне достаточно для того, чтобы, например, отбуксировать сани с седоками или несколько ?Аргамаков?.

Чтобы сделать агрегат самому, можно взять мотор от мотоблока на 6 л.с. В качестве движителя, например, можно взять часть гусеницы от старого снегохода. В Интернете можно заказать специальный набор для мотоциклов, в котором вместо переднего колеса устанавливается лыжа, а также небольшой гусеничный движитель. Пользуясь такими приспособлениями, всегда можно сделать своими руками небольшой снегоход.

В качестве каркаса можно использовать несколько металлических труб. Можно сделать разборную раму своими руками и закрепить на ней сиденье от старого скутера и руль от велосипеда. Если есть возможность выбора, для удобства хранения и транспортировки можно установить съемный двигатель.

Чтобы сделать стойки для лыж, можно собрать своими руками конструкцию из вилок и рамы от велосипеда. Отдельные элементы можно скрепить между собой болтами. Чтобы собрать и разобрать такой самодельный снегоход, понадобится всего несколько минут. Никаких инструментов для этого вообще не потребуется. Двигатель монтируется на съемной платформе. Приводом на задний вал движителя служит обыкновенная цепь от мотоцикла.

Самодельный снегоход не должен разгоняться быстрее 20 км/ч. Для этого необходимо подобрать соответствующее передаточное соотношение. Лучше всего соединять переднюю и заднюю часть снегохода шарнирно. Таким образом, на самодельный агрегат не нужно устанавливать амортизационные пружины.

На раму своими руками можно установить сиденье от скутера. Благодаря этому самодельный снегоход будет удобным не только для детей, но и для взрослых. Скорость такого средства передвижения не будет высокой. К тому же такой самодельный агрегат практически не имеет наката из-за сопротивления гусеницы и трансмиссии. Лучше всего сделать своими руками тормозную систему или устройство для экстренной остановки мотора. На самодельный руль можно установить ручку газа. По мере увеличения оборотов мотора возрастает и скорость средства передвижения. При сбросе газа прекратится ускорение и самодельный снегоход остановится.

Подобное средство передвижения можно сделать своими руками, используя мотор от скутера. Комплектующие для движителя можно заказать в Интернете или использовать старые запчасти от мототехники, которые есть под рукой.

При желании всегда можно сделать детский снегоход самостоятельно. Если сравнивать с заводскими образцами самодельные средства передвижения, удастся определить их преимущество в легкости и компактности, а также в возможности хранения и транспортировки

Отличия в мощности двигателя может не оказаться, а если обратить внимание на техническое оснащение, лидирующие позиции почти всегда будут занимать фирменные агрегаты

https://youtube.com/watch?v=V0FHQI8QuVw

Детские электроснегокаты в нашей стране появились относительно недавно, поэтому обладатель такого вида электротранспорта сразу же привлекает внимание окружающих. Быстро и бесшумно прокатиться по заснеженному полю, подняться на горку без помощи взрослых, а затем, умело управляя своим личным транспортом, спуститься с нее вниз – это зимнее развлечение доставляет детям неописуемое удовольствие

Таким транспортом с удовольствием пользуются и взрослые, увлекающиеся зимней рыбалкой, поэтому очень часто электрический снегокат, предназначенный для детей, используют все члены семьи. Единственное ограничение при этом касается веса и габаритов пользователей электроснегоката. Вес должен быть не больше, чем допускает конструкция, а габариты взрослого водителя должны позволять комфортно устроиться на ее сиденье.

Какие требуются инструменты, материалы и детали для изготовления снегоката с двигателем от триммера

Решая, какую схему выбрать для изготовления самодельного снегоката, учитывают разницу в устройстве существующих моделей. Изучается классификация техники такого вида, на основании чего нужно определиться, какой агрегат лучший. Можно сделать устройство на колесной паре или гусенице. Оба варианта одинаково эффективны – обеспечивают возможность езды по снегу. Дома легче справиться с задачей по изготовлению снегоката на колесах.

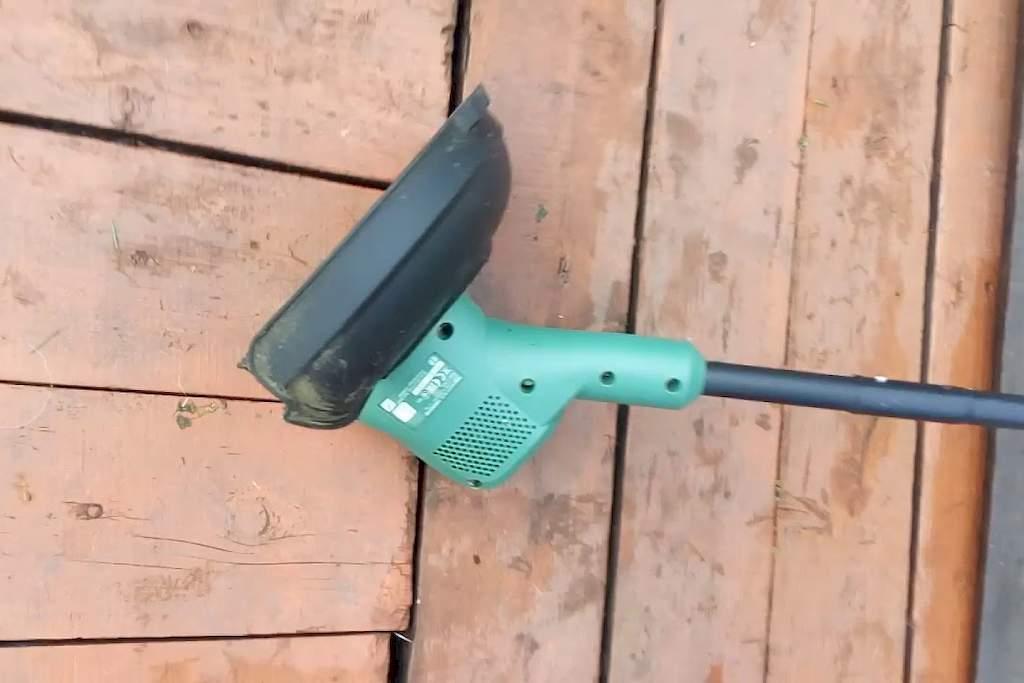

Бензотриммер с прямой штангой и редуктором

Главный элемент конструкции – мотор. Для этого используют триммер – простой агрегат, который по электрическим параметрам подходит для изготовления снегоката. Необходимо произвести минимум подготовительных действий – демонтируется рукоять и режущая кромка. Прямая штанга бензотриммера слишком длинная, как и приводной трос. Эти элементы конструкции уменьшают, согласно размерам, указанным в чертеже, который был ранее составлен.

Триммер бензиновый

Листовая сталь

Если под рукой нет старых санок, лыжни, все элементы конструкции придется изготовить самостоятельно: сиденье и его крепление, раму. Лист из стали прочный, из него делают все детали. Примером могут служить металлические полозья. Материал обычно требует применения специального оборудования (листогибочного станка).

Трубы для рамы диаметром 25 мм

В дополнение к листовой стали подготавливают трубы. Они будут использоваться для изготовления рамы, каркаса – элементов, составляющих основу корпуса. Не следует использовать тяжелые профильные трубы. Достаточно легких изделий диаметром 25 мм. Для этого подготавливают сиденье (можно использовать от мотоцикла, мопеда).

Санки, пластиковые лыжи

Для обеспечения возможности скольжения по снегу и достижения определенной скорости при этом устанавливают раму на полозья. Их делают из старых санок, применяют лыжи – выбирают транспортное средство из того, что имеется дома.

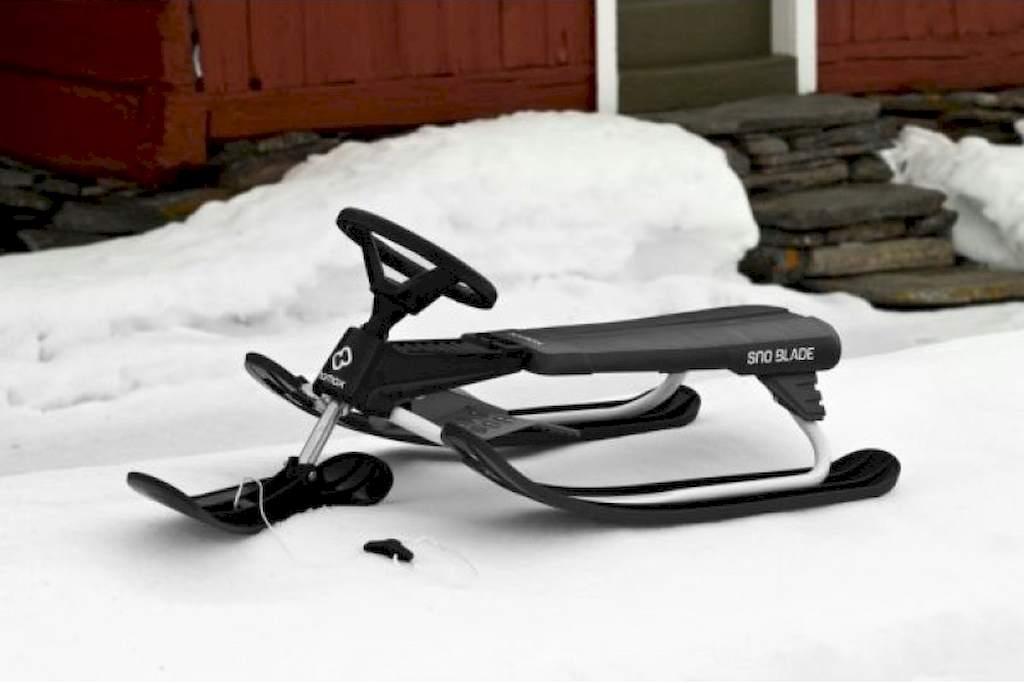

Снегокат

Металлические уголки

Чтобы повысить эффективность конструкции, полозья усиливают дополнительными элементами. Для этого рассматривают вариант установки уголков. Их добавляют в конструкцию, т. к. благодаря этому уменьшается сопротивление при движении.

Ручка велосипедного тормоза

Чтобы иметь возможность управлять агрегатом, используется деталь от велосипеда. Конструкцией газонокосилки, триммера-бензокосы не предусмотрен такой элемент, но необязательно использовать запасные части только одного прибора. Можно составить снегокат из разных устройств.

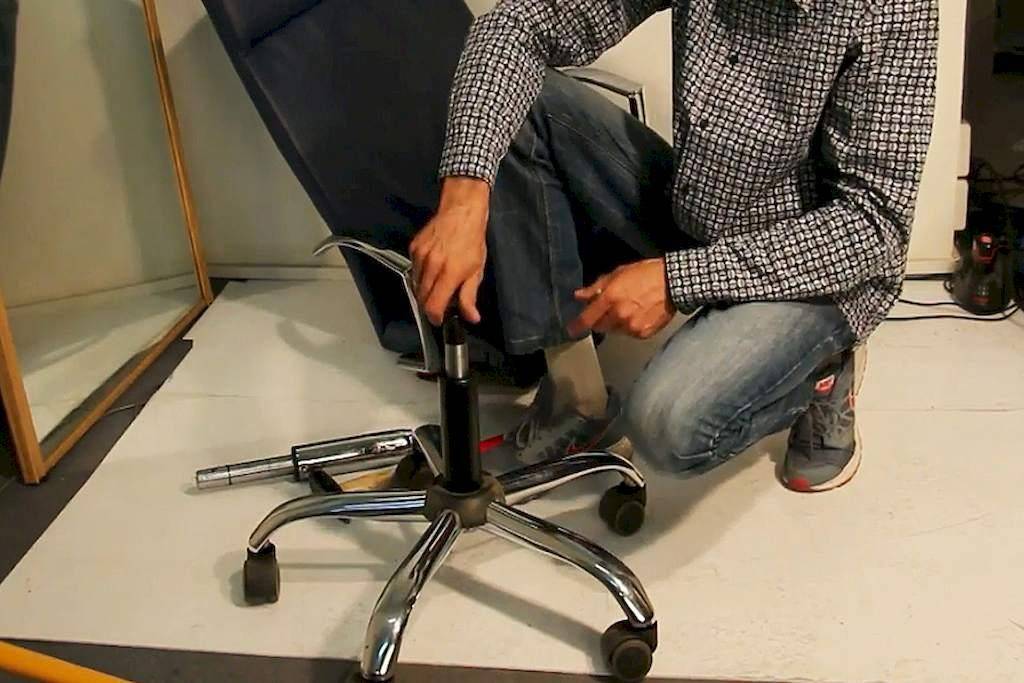

Ножка офисного стула

Рама транспортного средства для передвижения по снегу будет выглядеть хуже, если соединять части сварочным швом. Наиболее видные места конструкции монтируют с помощью болтового соединения. Главное правило – обеспечение прочности крепления.

Ножка офисного стула

Электродрель и сверла

Изготовление снегоката считается легкой задачей, т. к. часть деталей крепится винтами, болтами. Для этого делают отверстия, а значит, нужно заранее подготовить дрель со сверлами.

УШМ («болгарка»)

Части конструкции с лицевой стороны снегоката рекомендуется обрабатывать после крепления. Используют болгарку, наждачную бумагу. Тогда готовая машина будет выглядеть намного аккуратнее. Затем их окрашивают. Только обрабатывать следует металлические части, не имеющие защитного покрытия. Например, используемые ножки стула нельзя царапать.

Сварочный аппарат

Места конструкции, которые отличаются повышенной ответственностью, требуют особого отношения. Здесь детали должны крепиться максимально прочно, например, там, где расположен двигатель. По этой причине используют сварочный аппарат.

Гаечные ключи, отвертки, молоток

Подручный инструмент дает возможность установить крепеж, подтянуть его при необходимости. Лучше не начинать процесс сборки снегоката с двигателем от триммера своими руками, не имея гаечных ключей. Рано или поздно придется столкнуться с необходимостью крепления деталей при помощи метизов, чтобы не увеличивать длительность периода монтажа, всё необходимое подготавливают сразу.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Заводские марки детских снегоходов

?Тайга РМ Рысь? ? первый детский снегоход российского производства. Четырехтактный двигатель мощностью 6,5 л.с. с воздушным охлаждением является одним из самых мощных среди подобных устройств. Максимальная скорость ограничена до 13 км/ч. В системе предусмотрен выключатель зажигания, устройство для экстренной остановки. Для таких средств передвижения характерна простота управления, эргономичность, устойчивость.

Polaris 120 ? его мощный четырехтактный мотор имеет объем 1,9 л.с. Усилена независимая передняя подвеска. Для таких средств передвижения характерно быстрое снижение скорости. Снегоход популярен благодаря своим техническим свойствам, эргономичности, стальным амортизаторам и съемному сиденью с багажником.

SnowRunner Max 80 ? популярность этой модели обеспечивает небольшой размер и легкость в управлении. Снегоход оснащен четырехтактным мотором с одним цилиндром, воздушной системой охлаждения и объемом 80 см?.

Yamaha SRX 120 ? такое средство передвижения позволит детям почувствовать себя на месте взрослых и получить максимальное наслаждение от развлечений в зимний сезон. Легкий в обращении детский снегоход оснащен мотором плавного действия, автоматическим сцеплением, удобной ручкой и сиденьем, а также регулируемой подвеской.

Snowfox 80 ? этот детский снегоход обладает хорошей маневренностью, повышенными эксплуатационными характеристиками. Небольшие габариты расширяют возможности хранения и транспортировки.

ТОП-5 лучших заводских марок детских снегоходов

У большинства современных производителей снегоходной техники есть хотя бы одна детская модель. Эти машины отличаются от взрослых не только размерами, малой скоростью, но и повешенной системой безопасности. На большинстве новых моделей имеется защита для руки, а также чека аварийного отключения двигателя.

На таком снегоходе помещается только один ребенок, отсутствует реверс и другая электроника, кроме фары и зажигания.

Тайга РМ Рысь

Данный снегоход выпускается ведущим российским производителем мотовездеходной техники − . Модель имеет одноцилиндровый четырехтактный двигатель мощностью 7 лошадиных сил.

Основные характеристики мотора

ЦилиндрОбъем196 кубов
Диаметр6.8 см
Ход поршня5.4 см
Охлаждениевоздушное

Топливная система снегохода карбюраторная, смазка происходит в картере путем разбрызгивания. На шасси в качестве трансмиссии установлена цепная передача, а для остановки машины используется ленточный механический тормоз. Трак способен разгоняться до 13 км/ч.

Для запуска используется ручная система запуска с бесконтактным зажиганием. У модели нет масляного бака, а топливный вмещает 2 литра бензина. Впереди установлена рычажная подвеска с гидропневматическим однотрубным амортизатором. Ее ход составляет 8 см. Сзади имеется подвеска склизового типа с ходом 17 см.

Габаритные характеристики:

ПараметрСнегоходГусеница
Длина (м)2.0451.728
Ширина (м)0.880.257
Высота (м)0.83
Грунтозацепы (см)1.75

Даниила Рукин

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

Задать вопрос

Расстояние между ведущими лыжами равно 77 см, а сухая масса трака составляет 75 кг.

SnowRunner Max 80

Этот мини-трак китайского производства не похож на традиционные взрослые снегоходы, напоминает скорее игрушку, хотя имеет не аккумуляторный, а бензиновый мотор. Так же, как и на предыдущей модели, здесь установлен четырехтактный карбюраторный двигатель, который имеет следующие характеристики:

Количество цилиндров1
Объем80 куб. см
Мощность4 л. с.
Система запускаМеханический стартер

SnowRunner имеет воздушное охлаждение , задний тормоз дискового типа и автоматическое центробежное сцепление. Реверс и электростартер отсутствуют. При весе в 37 кг этот сноубайк может выдержать нагрузку до 50 кг. Для управления используется руль мотоциклетного типа.

В качестве движителя установлен гусеничный механизм на рычагах и с катковой подвеской. Спереди имеется рессорная, а сзади маятниковая подвески. При этом есть только один амортизатор сзади.

Этот снегоход имеет очень компактные размеры:

Длина1.25 м
Ширина54 см
Высота75 см
Ширина гусеницы12 см

Впереди установлены две направляющие лыжи. Топливный бак вмещает 1.5 литра бензина.

Patron Snowfox 80

Этот китайский мини-снегоход имеет практически аналогичные предыдущей описываемой модели параметры. В качестве основной движущей силы здесь также используется четырехтактный одноцилиндровый мотор с карбюраторной топливной системой и механическим стартером.

Даже внешне этот «снежный лис» похож на «снежного гонщика» − идентичные габариты и сухой вес. Единственное отличие − более массивный и низкий руль.

Polaris 120 INDY

Американская компания Polaris является одним из лидеров на мировом рынке по производству снегоходной техники. Даже к выпуску детского снегохода производитель подошел со всей ответственностью, поэтому эта модель стоит на порядок выше российского и китайских байков. «Инди» напоминает настоящий взрослый снежик в миниатюре.

На траке установлен двигатель 4т собственного производства с воздушным охлаждением, который имеет следующие параметры:

ЦилиндрОбъем121 куб. см
Диаметр6.0 см
Ход поршня4.3 см
Топливная системаКарбюраторная
ЗажиганиеТранзисторного типа

Для переключения скоростей используется вариатор с цепным приводом, а для остановки − механический барабанный тормоз.

Габариты:

Длина1.9 м1.75
Ширина86 см0.254
Высота78 см
Грунтозацепы (см)2

Топливный бак «Инди» вмещает 1.9 литра бензина. Сухой вес трака составляет 68 кг. В качестве движителя используется традиционная гусянка в паре с фирменными лыжами Composite. Подвеска представлена двумя независимыми частями,

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
