Проверка аккумулятора автомобиля: какое напряжение должно быть на аккумуляторе

Напряжение АКБ

Для начала разберемся со значением термина «напряжение». По сути, это “давление” заряженных электронов, создаваемое источником тока, через контур (провод). Электроны выполняют полезную работу (питание лампочек, агрегатов и т.д.). Измеряют напряжение в Вольтах.


Измерение напряжение АКБ

Для измерения напряжения аккумулятора можно использовать мультиметр. Контактные щупы прибора прикладываются к клеммам АКБ. Формально считается нормой напряжение в 12В. Фактическое напряжение аккумулятора должно быть в пределах 12,6В -12,7В. Такие показатели у полностью заряженной батареи.

Эти показатели могут меняться в зависимости от условий окружающей среды и времени проверки. Сразу после зарядки прибор может показать 13В – 13,2В. Хотя такие значения также считаются приемлемыми. Чтобы получить правильные данные, нужно подождать час-два после зарядки.

Если напряжение падает ниже 12 Вольт, то это говорит о разряде батареи. Значение напряжения и уровень заряда можно сопоставить по следующей таблице.

Напряжение, ВольтСтепень заряда, %
12,6 +100
12,590
12,4280
12,3270
12,2060
12,0650
11,940
11,7530
11,5820
11,3110
10,5

Как видно из таблицы, напряжение ниже 12В говорит о 50% разряде АКБ. Аккумулятор нуждается в срочной подзарядке. Следует знать, что в процессе разряда происходит процесс сульфатации пластин. Плотность электролита падает. Серная кислота распадается, участвуя в химической реакции. На пластинах образуется сульфат свинца. Своевременная зарядка запускает этот процесс в обратном направлении. Если допустить глубокий разряд, то батарею уже будет трудно реанимировать. Она либо полностью выйдет из строя, либо значительно потеряет в емкости.

Показатели дефектов аккумуляторной батареи

Есть два самых выраженных признака севшей АКБ. Если наблюдается хоть один из них, нужно попытаться выяснить причину возникновения проблемы. При уменьшении работоспособности будут наблюдаться такие действия:

  • Стартер слабо прокручивает двигатель.
  • Быстрая разрядка АКБ. Аккумулятора хватает всего на несколько запусков двигателя.

Мультиметр — это универсальный прибор, который совмещает работу вольтметра, амперметра и омметра. С его помощью можно проводить ревизию проводов на обрыв, измерять напряжение, ампераж, проверять электрические приборы на работоспособность, а также устанавливать степень заряда аккумуляторных батарей разного вида: автомобильных, для шуруповёрта, телефона, ноутбука и т. д.

Мультиметр для проверки аккумулятора бывает цифровой и аналоговый. Во втором случае результаты замеров показываются стрелкой на специальной шкале. Такой тип устройства является самым дешёвым. Тем, кто не пользовался такими приборами и не может прочитать шкалу, лучше пользоваться цифровыми разновидностями.

Цифровое устройство показывает результаты замеров на экране. Это и есть отличительная черта от аналогового прибора. Эта информация обладает высокой точностью и понятна любому.

Проверка уровня электролита в аккумуляторе

Ещё один удобный и надёжный метод, который, правда, подойдёт только для проверки обслуживаемых аккумуляторов, это проверка уровня электролита. Метод немного сложнее, чем предыдущие, однако даёт хорошее представление о состоянии АКБ и расскажет, что у него внутри.

Сначала снимите аккумулятор и полностью очистите его от грязи. Напомним, что это лучше делать ветошью, грязь и незначительная коррозия также могут быть счищены с помощью средства для мытья стёкол на основе аммиака.

Далее нужно открыть две пробки заливных отверстий. Их нужно легко поддеть отвёрткой и открутить, под ними скрывается шесть заливных отверстий. Уровень электролита в них проверяется на глаз, его видно при свете фонарика. Если везде одинаковый уровень жидкости – то всё в порядке, если где-то жидкость не покрывает пластину, нужно добавить дистиллированной воды.

Вообще, эту процедуру нужно проводить регулярно, так как при каждой зарядке аккумулятора электролит в небольших долях разлагается на водород и кислород. При отсутствии регулярного обслуживания АКБ просто выйдет из строя.

Нормой считается уровень, превышающий высоту пластин примерно на один сантиметр, либо ниже горловины заливного отверстия на три миллиметра. В случае необходимости, в обслуживаемый аккумулятор стоит долить дистиллированную воду, но мы ещё раз напоминаем: если на аккумуляторе имеется пометка «необслуживаемый», или же производители данной конкретной модели АКБ не рекомендуют доливать в него дистиллированную воду, вам остаётся лишь прибегнуть к предыдущим методам проверки и, в случае необходимости, заменить аккумулятор.

Знание, как правильно проверять АКБ, важно при покупке автомобиля с пробегом. Зачастую продавцы машин хотят сэкономить на мелочах, в том числе продавая автомобиль с разряженным аккумулятором, что может привести к негативным последствиям для нового владельца. Всегда будьте начеку и проверяйте на деле то, что говорит продавец об исправности своей машины

Всегда будьте начеку и проверяйте на деле то, что говорит продавец об исправности своей машины.

И не забудьте проверить историю автомобиля перед покупкой. Сделать это можно с помощью онлайн-сервиса «Автокод» по VIN или гос. номеру. Система проверяет машину более чем по 12 официальным базам: ГИБДД, ЕАИСТО, РСА, реестры такси и банков, ФНС, ФТС и другим

Из отчета вы узнаете: реальный пробег, есть ли ограничения ГИБДД, данные ОСАГО, таможенную историю, историю штрафов, участие в ДТП и много другой важной информации

Если у вас нет взоможности выехать на осмотр или вы просто сомневаетесь в своем опыте, закажите услугу выездной проверки Автокод. Эксперт приедет на осмотр и проведет комплексную диагностику автомобиля, не оставив никаких сомнений в вашем выборе ТС.

Самостоятельно проверить аккумулятор автомобиля на работоспособность может любой автолюбитель, имеющий базовые знания по электротехнике и доступный набор инструментов. Обычно проблемы с АКБ появляются при наступлении холодов, так как минусовые температуры негативно сказываются на электрооборудовании авто, значительно увеличивая нагрузку на аккумулятор.

Умение проверять аккумулятор на работоспособность может понадобиться не только в процессе эксплуатации автомобиля, но и для проверки б/у аккумуляторной батареи после её восстановления, или для проверки аккумулятора при покупке машины с рук.

В этой статье мы расскажем о том, как проверить аккумулятор автомобиля на работоспособность при помощи мультиметра, ареометра и нагрузочной вилки. А внизу страницы смотрите видео о самостоятельной проверке аккумулятора в домашних условиях.

Начинать проверку аккумулятора на работоспособность необходимо с его внешнего осмотра. Естественно, что перед осмотром АКБ нужно снять с автомобиля и установить в удобное хорошо освещённое место. Во время осмотра убедитесь в том, что корпус аккумулятора не имеет повреждений, а его поверхность достаточно чистая (без следов грязи и потёков электролита).

Как визуально проверить аккумулятор

Время от времени стоит осматривать корпус батареи. Не должно быть потеков электролита, трещин, сколов.

Обычно механические повреждения возникают при плохом закреплении аккумулятора от вибрации.

Особенно часто это происходит зимой, когда от морозов пластиковый корпус становится более хрупким.

Также корпус необслуживаемой АКБ может быть поврежден при перезаряде. В этом случае от выделяемых электролитом газов чрезмерно поднимается давление внутри корпуса.

Грязь, пыль, смешанные с электролитом или просто влажные, приводят к ускоренному саморазряду батареи, ухудшая ее заряд.

Проверка проводимости корпуса очень простая. Один щуп тестера приложите к выводу «+» аккумулятора, а второй к нескольким местам на корпусе. На экране прибора отразится величина саморазряда.

Проверка саморазряда АКБ из-за грязи на корпусе.

Как проверить аккумулятор мультиметром

Мультиметр – это один из самых популярных и доступных приборов для измерения различных электрических параметров. Проверить аккумулятор мультиметром можно на уровень разряженности батареи и на наличие в ней утечек тока.

Если во время осмотра аккумуляторной батареи на её поверхности были обнаружены потёки электролита, значит, скорее всего, через них происходит утечка тока, приводящая к быстрому саморазряду. Проверить аккумулятор на утечку тока при помощи мультиметра очень просто:

  1. Переключите мультиметр в режим вольтметра (измерение постоянного напряжения до 20 Вольт);
  2. Красный щуп мультиметра (плюсовой) соедините с плюсовой клеммой аккумулятора, а контактом черного щупа медленно проведите по корпусу батареи в местах потёков электролита или других загрязнений.
  3. При наличии утечек тока вы увидите на экране мультиметра показания напряжения, которые будут больше нуля.

Даже если показания мультиметра говорят о том, что утечек электрического тока нет, то потёки электролита и другие загрязнения всё равно следует устранить при помощи ветоши, смоченной в 6% содовом растворе (одна столовая ложка соды на стакан теплой воды).

Для проверки мультиметром уровня разряда аккумулятора автомобиля нужно, как и в предыдущем случае, включить его в режим измерения постоянного напряжения с пределом до 20 Вольт, и измерить напряжение на клеммах АКБ.

В таблице ниже приведены значения зависимости напряжения на клеммах аккумулятора без нагрузки от его степени заряда:

Показания вольтметра без нагрузки>12,7 В12,5 В12,3 В12,1 В3

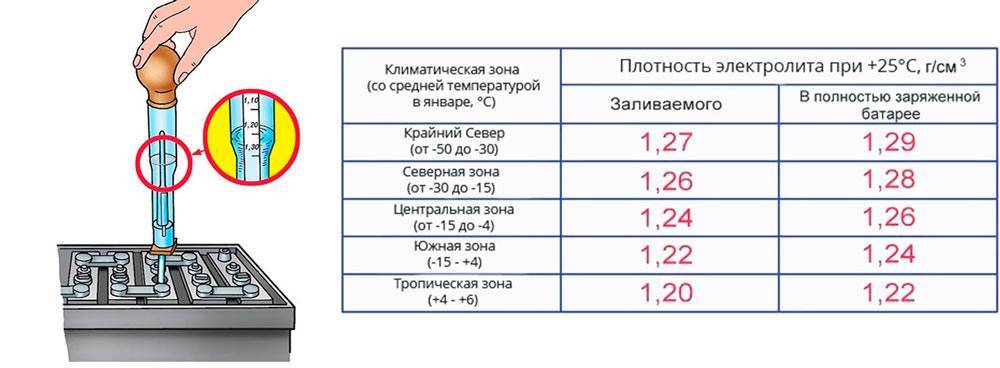

ЗаливаемогоВ полностью заряженной батарее
Очень холодная зона(от -50 °С до -30 °С)1,271,29
Холодная зона(от -30 °С до -15 °С)1,261,28
Умеренная зона(от -15 °С до -4 °С)1,241,26
Жаркая зона(от -15 °С до +4 °С)1,221,24
Тёплая влажная зона(от +4 °С до +6 °С)1,201,22

Принято считать, что для России нормальная плотность электролита в аккумуляторе автомобиля составляет 1,27 г/см 3 .

Понижение плотности электролита на 0,01 г/см 3 от нормы соответствует его разряженности (потере ёмкости) примерно на 5-6%. Таким образом, если ареометр покажет, что замеряемая плотность электролита равна, к примеру, 1,22 г/см 3 , то это означает, что аккумулятор разряжен на 25-30%.

Под нагрузкой

Чтобы узнать вольтаж АКБ, надо приобрести специальный прибор. Однако он позволяет узнавать только готовность батареи к дальнейшему функционированию и степень зарядки АКБ. Это изделие не применяется для определения энергоемкости. По этой причине уточнить срок службы батареи через это изделие никак нельзя.

Прибор имеет следующую комплектацию, в которую входит:

  • корпус со встроенным прибором, мультиметром;
  • спирали, которые осуществляют сопротивление;
  • кабели, которые имеют на концах «крокодилы» для удобства подключения к АКБ;
  • переключатель.

Существует 2 вида таких изделий: цифровые, которые показывают параметр на дисплее, и аналоговые, показывающее значение при помощи стрелки. Первый тип лучше, поскольку выдает более точное значение, по сравнению со вторым. Большинство нагрузочных вилок функционируют при плюсовой температуре от 1˚С до 35˚С. Но встречаются изделия, которые могут неплохо работать даже при -25˚С, но правда стоимость такого прибора будет в разы выше, чем обычные аппараты. Изделие может создавать ток от 100А до 200А.

Выполнять проверку батареи посредством нагрузочной вилки можно в течение 10 секунд, хотя по гармонизированным стандартам проверку можно осуществлять 20 секунд.

Почему проводят внешний осмотр АКБ

Они, как правило, размещаются сбоку от движка в моторном отсеке. Если АКБ при открытии капота не видно, то водитель должен изучить инструкцию к машине, чтобы точно установить месторасположение батареи и порядок ее проверки. В современных авто батарея оборудована защитной пластиковой крышкой, которая может быть на петлях и отрываться простым откидыванием и на болтах, что требует их демонтажа. В некоторых конструкциях может быть установлена отдельная защитная открывающаяся красная крышка над плюсовой (+) клеммой.

Специалисты советуют, как можно чаще проводить внешний осмотр АКБ. Например, всегда, когда водитель открывает капот машины. В процессе работы машины на поверхности АКБ накапливается грязь, размытая влагой и потеки электролита, которые образуются в результате его кипения. Кроме того, на его поверхности могут быть обнаружены и другие признаки неисправности, которые нужно своевременно устранить. Перед тестированием мультиметром, такая внешняя проверка проводится в обязательном порядке.

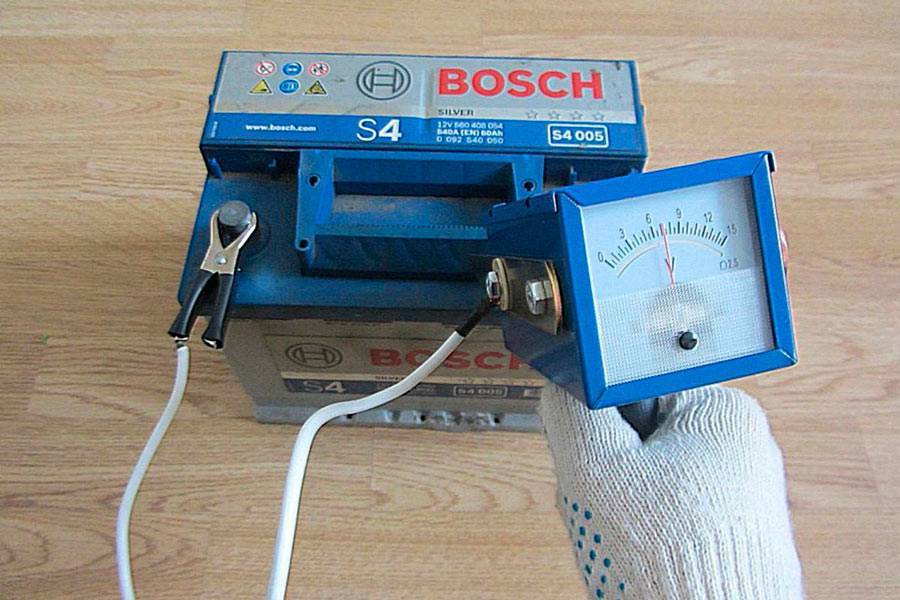

Нагрузочная вилка — точный способ проверки

Есть ещё один, более точный способ проверки аккумулятора автомобиля. Здесь в качестве инструмента используется специальный прибор — нагрузочная вилка.

Нагрузочная вилка для проверки автомобильных АКБ

Прибор представляет собой достаточно точный вольтметр, параллельно которому встроена нагрузка, обеспечивающая ток 100–200 А. Подключая вилку к аккумулятору, мы заставляем её отдавать большой ток и одновременно измеряем напряжение на клеммах. Использование большого разрядного тока позволяет точно оценить текущее состояние АКБ.

Как проверить батарею при помощи этого прибора? Отключаем АКБ от нагрузки и выдерживаем в таком состоянии не менее 4–6 часов. Первый этап измерения — контроль напряжения без нагрузки. Подключаем кабель вилки (обычно оканчивается «крокодилом») к положительной клемме АКБ. Щупом вида толстого острого штыря касаемся минусовой клеммы АКБ. Считываем показания с прибора (может быть стрелочным или цифровым). Сверяемся с табличкой, приведённой ниже, и выясняем степень заряженности батареи.

Зависимость напряжения от степени заряженности АКБ

Степень заряженности, %Напряжение без нагрузки, ВНапряжение под нагрузкой 100 А, ВСтепень заряженности, %Напряжение без нагрузки, ВНапряжение под нагрузкой 100 А, В
10012,710,84412,129,46
9412,610,6637,512,069,3
87,512,5410,531129,14
8112.4810,342511,949
7512,4210,21911,888,84
6912,3610,0612,511,828,68
62,512,39,9611,768,54
5612,249,7411,78,4
5012,189,6

Отсоединяем прибор, подключаем нагрузку. Как это сделать, описано в инструкции к конкретной вилке. В одних приборах она коммутируется мощными переключателями и кнопками, в других устанавливается в ножевые соединители. Снова подключаем. На этот раз щуп устанавливаем быстро и с силой, чтобы уменьшить искрение при подсоединении.

Ждём 4–5 секунд, считываем показания с вольтметра и тут же отключаем нагрузочную вилку. Пока она остывает, а батарея приходит в себя после токового удара, сверяемся с табличкой и смотрим, не выходит ли полученный результат за допустимые пределы. Если измеренное напряжение будет ниже заданного, то с аккумулятором явно что-то не так. На фото ниже под нагрузкой напряжение АКБ просело до 7 В. Батарее явно пора на пенсию.

АКБ явно неисправна или очень глубоко разряжена, что, по сути, одно и то же

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

  1. Плохой контакт.
  2. Поломка генератора.
  3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Сколько ампер в заряженной АКБ

Чтобы разобраться с этим вопросом, необходимо ознакомиться с данными батареи, которые можно найти на этикетке. Имеется в виду нормальный заряд аккумулятора автомобиля и ёмкость изделия. Если она равна 60 А/ч, значит, батарея (при условии полной зарядки) способна отдавать в течение 11 часов ток в 5 А. Чтобы понять, сколько ампер в автомобильном аккумуляторе, его нужно подключить к зарядному устройству. Если это не сделано и клеммы изделия свободны, значение тока будет составлять ноль ампер.

Стоит заметить, что показания в плане тока у разных моделей АКБ будут сильно различаться. Сколько ампер выдаёт автомобильный аккумулятор? Это связано с нагрузкой. Чем она выше (до определённого предела), тем больше энергии отдаёт аккумулятор. Например, при пуске двигателя сила отдачи АКБ будет составлять 125 А, если в среднем мощность стартера 2000 Вт. Также существует зависимость от температуры окружающего воздуха. В мороз работоспособность батареи начинает снижаться из-за снижения скорости химических реакций, напряжение на клеммах аккумулятора уменьшается, а нагрузка возрастает и значение I вырастает до 500, а иногда даже и 800 ампер. Уровень на выходе зависит от внутреннего сопротивления: чем оно меньше, тем лучше. Чтобы достичь нормального напряжения автомобильного аккумулятора, конструкторы применяют специальные материалы для изготовления пластин, принимают меры для лучшего соприкосновения их с раствором.

Как проверить батарейку без прибора

Определить работоспособность пальчиковой батарейки в домашних условиях можно эмпирическим путем. Проверить заряд батарейки без приборов довольно просто. Надо поднять батарею на двадцать сантиметров над уровнем ровной жесткой поверхности в вертикальном положении и отпустить. Можно использовать стол или подоконник. Заряженная батарейка упадет на бок, а разряженная – подпрыгнет от поверхности.

Дело в том, что гель, который находится внутри алкалиновой батареи, гасит кинетическую энергию при падении, и она заваливается на бок. В процессе разрядки гель высыхает, батарейка становится легче и подпрыгивает.

Этот метод не достаточно точен, но вполне может выручить в отсутствии устройства проверки заряда: тестера для проверки батареек, вольтметра или мультиметра.

Альтернативная диагностика

Не только мультиметр поможет ответить на вопросы о работоспособности аккумулятора.

Есть несколько других способов, как проверить на работоспособность аккумулятор автомобиля у себя дома. Причём не всегда в ход идёт специальное диагностическое оборудование.

К альтернативным методам диагностики относится:

  • визуальный осмотр;
  • применение нагрузочной вилки;
  • оценка состояния электролита.

Теперь про каждый вариант отдельно.

Визуальный осмотр

Чтобы выполнить такую проверку, достаточно узнать, на какие моменты стоит обращать внимание

Визуально можно обнаружить следующие проблемы:

  • трещины на корпусе АКБ;
  • следы подтёков;
  • повышенное количество загрязнений, влияющих на саморазряд;
  • следы окислов на клеммах и выводах;
  • появление ржавчины;
  • плохо затянутые клеммы на выводах АКБ.

Если ничего подобного не наблюдается, то визуальный контроль батарея прошла успешно.

Применение нагрузочной вилки

Значительно эффективнее определить работоспособность проблемного аккумулятора с помощью нагрузочной вилки. АКБ лучше извлечь из-под капота автомобиля.

Вилка имитирует нагрузку на батарею при запуске двигателя. Даёт понять, способна ли её АКБ восстанавливать свой заряд и ёмкость.

Есть 2 этапа.

  • Первый этап. Батарея после полной зарядки остаётся в покое на 5-6 часов. Корпус нужно очистить, долить воду в банки при низком уровне. Оптимально, если температура будет в пределах 15-20 градусов Цельсия при тестировании. Плюс вилки нужно подключить к плюсу АКБ, а минус к минусу. Удерживается вилка максимум 5 секунд. Прибор должен показать 12,6-12,9 В. Если там меньше 11,5 В, то АКБ почти исчерпала свой ресурс.
  • Второй этап. Теперь уже подаётся нагрузка. В схему нужно включить нагрузочное сопротивление. Тогда при полном заряде исправная батарея покажет 10,2 В. Если там 7,8 В, то АКБ полностью разряжена.

Почему-то многие опасаются применять такой тестер. Хотя при грамотном обращении это легко, безопасно и эффективно.

Проверка электролита

Один из показателей работоспособности аккумулятора — это правильный уровень электролита и его плотность.

Перед тестированием АКБ следует полностью зарядить и оставить на 2-3 часа. После этого проводятся такие действия:

  • откручиваются крышки;
  • прозрачная измерительная трубка погружается в банку;
  • зажимается верхний край трубочки;
  • проверяется уровень.

Нормой считают ситуации, когда пластины покрыты электролитом на 10-15 мм.

Проверка плотности выполняется с помощью ареометра. Нужно погрузить устройство в банку и сделать небольшой забор образцов. Причём отдельно и каждой секции.

Нормальная плотность составляет от 1,27 до 1,29 г/см3. Снижение на 0,01% указывает на то, что ёмкость сокращается на 4-5% с каждым таким шагом.

Проверять плотность и уровень можно только на обслуживаемых АКБ. Да, у необслуживаемых есть прозрачная часть корпуса, где видно уровень и даже цвет жидкости, но только в одной банке, поэтому высокой точностью не отличается.

Проверка работоспособности АКБ — это обязанность каждого автовладельца. И здесь нет ничего сложного.

Как часто вы проверяете состояние аккумулятора? Какие способы тестирования используете? С какой периодичностью меняете АКБ на машине? Ваш рекорд по сроку службы батареи?

Ждём ваших ответов.

Подпишитесь, оставьте комментарий и задайте нам актуальный вопрос!

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

  • из корпуса с мультиметром;
  • спирали, выполняющей функцию сопротивления;
  • проводов, оканчивающихся зажимами типа «крокодил»;
  • включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

  • стеклоочистители;
  • обогреватель заднего стекла;
  • отопитель (на максимальном режиме);
  • дальний свет;
  • магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

5 Зарядка аккумулятора – величина напряжения и тока

При напряжении менее 12 Вольт аккумулятор не следует использовать, его ставят на зарядку. Дальнейшая эксплуатация при большой разрядке приводит к невозвратимым отрицательным последствиям. Начинается процесс сульфатации пластин, падает емкость. Критическая норма – 10,8 В, ниже которой наступает глубокий разряд, при котором сильно сокращается срок службы. Особенно от этого страдают от необслуживаемые кальциевые аккумуляторы. Достаточно 2–3 глубоких разряда, и емкость теряется безвозвратно.

Старайтесь не допускать дальнейшей эксплуатации АКБ при падении напряжения ниже 12 В

Еще один важный момент, который повязан с нормальным напряжением. После зарядки вольтметр 12,6 В. Устанавливаем аккумулятор, замеряем напряжение и видим падение: 12,4–12,5 В. Это не повод для беспокойства, а пребывание в нормальном состоянии. При разомкнутой цепи показатели несколько больше, это фактически не напряжение, а электродвижущая сила (ЭДС).

Если батарея исправна, но не заряжена, ее заряжаем. Современной технологии известны три способа:

  • ускоренный, характерный для многих современных зарядных устройств;
  • с применением постоянного напряжения;
  • на постоянном токе.

Ускоренный режим, который называется Boost, не дает полного заряда, достаточный, чтобы завести автомобиль. Применяется такой способ при севшем автомобильном аккумуляторе, когда требуется немедленно выехать. Принцип такого способа в увеличенном зарядном токе. Использовать его часто не рекомендуется – сильно снижает срок службы аккумулятора.

При зарядке постоянным напряжением поддерживается постоянное напряжение. Подобный режим используется при несильном разряде: не ниже 12 В. Процесс полностью автоматический: подключили контакты, и можно быть свободным – контроль не требуется. При достижении нужного уровня заряда прибор определяет это и отключается.

Зарядка постоянным током самая полная и равномерная. Ток постепенно снижаем вручную. Постоянно контролируем напряжение и прекращаем зарядку при достижении нормы. Рекомендуется для сильно разряженных батарей.

Нормальное напряжение аккумулятора автомобиля зимой

Из-за зимних морозов значение электролитической плотности АКБ начинается изменяться. При этом вольтаж будет зависеть от того, сколько процентов заряда имеет АКБ. Если процент большой, то значение будет увеличиваться, а если зарядки мало, то параметр снизится, а из-за этой причины запустить двигатель будет проблематично.

У автовладельцев имеется такая точка зрения, что зимой этот параметр серьезно снижается, но на самом деле это не так, при морозе химические реакции начинают работать медленнее.

При отрицательной температуре окружающей среды в -20˚С нормальным значением напряжения является 12В. Однако из-за замедления прохождения химических реакций происходят такие изменения как:

  • Уменьшение рабочей энергоемкости АКБ машины. Она составляет половину от заявленных параметров, которые указаны на маркировке.
  • При электролитической плотности в 1,3 г/см3 вольтаж зимой достигает 12,5В.
  • Если внешняя температура воздуха меньше -25 градусов, то батарея прекращает подзаряжаться от генератора.

Для увеличения плотности батареи в транспортном средстве, который используется в северных районах, добавляют в АКБ состав концентрации сильной двухосновной кислоты.

При нахождении плотности электролита в пределе от 1,30г/см3 до 1,32г/см3, нормальным значением вольтажа аккумулятора без дополнительной нагрузки при отрицательной температуре будет 13В.

При увеличении такой концентрации, необходимо внимательно смотреть, чтобы электролитическая плотность не достигла 1,35 г/см3, так как это может вызвать поломку пластин.

Проверка аккумулятора нагрузочной вилкой

Часто используется для проверки 12 вольтных автомобильных батарей нагрузочная вилка НВ-01. Принцип её работы схож с нагрузкой стартера на аккумулятор. Она позволяет достоверно проверить рабочий аккумулятор или нет.

Устройство нагрузочной вилки крайне просто это мощное сопротивление, вольтметр и электроды. Сопротивление, электроды и кабель должны выдерживать огромный ток, для разных моделей это 100 или 200 ампер. При проверке она сильно нагревается, поэтому тест не должен длиться более 5 секунд, а перерывы между 1 – 2 тестами должны составлять 10 минут.

Устройство нагрузочной вилки НВ-01

Тест нагрузочной вилкой

Чтобы результаты тестирования были точными и не ввели вас в заблуждение выполните следующие условия:

  • АКБ должен быть заряжен.
  • Тестирование проводится при температуре 20°C и выше.
  • Время прошедшее от последней поездки до проверки, должно быть, не менее 7 часов.
  • Аккумулятор должен быть отключён от зарядного устройства или сняты клеммы, если он в машине.

Это инструкция к нагрузочной вилке НВ-01. Если у вас новое устройство, то воспользуйтесь инструкцией к нему. При её отсутствии следуйте этой:

  1. Подключите клемму минусового вывода (крокодил) к минусу аккумулятора.
  2. Клеммой на корпусе с надписью «В» коснитесь плюсовой клеммы и посмотрите показания вольтметра. Соотношение напряжения и заряда АКБ даны в таблице:

  3. Далее, коснитесь клеммы с надписью «Н» — нагрузка к минусу батареи и удерживая 5 секунд смотрите на показания вольтметра. Соотношение падения напряжение к заряду АКБ в таблице:

Показания под нагрузкой

>10,2 В9,6 В9,0 В8,4 В<7,8 В

Заряд

100%75%50%25%0%

Аккумулятор, на котором напряжение под нагрузкой не снизилось ниже 10,2 вольт является полностью исправным. При напряжении менее 9 В, батарея неисправна. Такая проверка просто необходима для старого аккумулятора, нужно знать о его состоянии. Иначе в мороз придётся постоянно просить у кого-нибудь «прикурить».

Гелевый аккумулятор проверяется на работоспособность аналогично обычному.

Собираясь проверить состояние аккумулятора нагрузочной вилкой, проведите его техобслуживание. Проверьте его плотность и уровень электролита, если нужно долейте до нормы, и зарядите АКБ. Лучше всего это сделать какой-нибудь автоматической зарядной станцией типа «Вымпел 30». Аккумулятор непросто зарядится, но и проводится его десульфатация.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
