Для чего нужна карданная передача в трансмиссии

Устройство

Во время сгорания горючего в силовом агрегате вырабатывается большое количество свободной энергии, которая должна быть передана ведущим колесам транспортного средства. Самая простая трансмиссия состоит из четырех деталей: сцепление, КПП, ведущий мост и дифференциал. Первый элемент находится между мотором и коробкой передач. Сцепление обеспечивает плавность хода во время старта или переключения передач. Существует два варианта механизма – сухой и мокрый. В первом случае диски работают при помощи трения, во втором они функционируют в жидкости. В ряде автомобилей устанавливается гидравлическое либо электромагнитное сцепление, но такие вариации не особо распространены. Сам механизм базируется на двух дисках, один из которых ведущий, а второй – ведомый. В обычном состоянии они сжаты, но при нажатии соответствующей педали отсоединяются.

Коробка переключения передач отвечает за скорость вращения колес, езду задним ходом и отсоединяет мотор и трансмиссию на длительное время. КПП бывает ступенчатой и бесступенчатой. К первой относятся «механика» и робот, ко второй – вариатор. Самой надежной КПП считается механическая, но для ее управления требуются соответствующие навыки. Пока что МКПП является самой распространенной, но ее постепенно вытесняет «автомат».

Мост – это опора, на которой крепится рама транспортного средства. Он может быть ведущим и ведомым. Первый получает от коробки крутящий момент и приводит колеса в движение. Ведомый мост выступает в роли простой опоры. Также он может быть передним и задним, а грузовых машин есть еще и средний.

Дифференциал – это конструкция, которая разделяет механическую энергию силового агрегата на два потока и направляет ее к колесам. Данный элемент не допускает проскальзывания покрышек на неровной дорожной поверхности. Дифференциал незаменим при поездках в гололед, зимой или по некачественным дорогам.

Утечка масла в сочленении коробки и передней части карданного вала

Встречается на автомобилях со шлицевым соединением, расположенном в коробке или раздатке.

Причины появления протечки:

  1. Протечка масла происходит вследствие дефекта сальника в коробке. Уплотнительное кольцо со временем дубеет, образуя щель между подвижным штоком кардана и сальником. Устраняется заменой сальника в коробке, раздатке.
  2. Нарушение зеркала на подвижном штоке (шлицевом соединении) карданного вала. Появление на шлицах заусениц или шероховатостей. Лечиться заменой шлицов. Как временный вариант заусенцы можно зачистить шкуркой «нулевкой», уменьшающий протечку.

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

  1. Центральная труба – или на техническом языке «центральный вал». Это конструкция полой трубы из крепкого металлического сплава.
  2. Крестовины и наконечники – это специальное приспособление, изготовленное в виде креста, которое отвечает за контроль вращающихся элементов кардана. Простыми словами, крестовина контролирует углы переменного наклона, которые не должны быть в диапазоне от 0 до 20 градусов.
  3. Вилка – это промежуточное соединение, между основным валом и промежуточным. Прямая функция — это компенсация расстояния по высоте межу валами, когда автомобиль передвигается по ухабам и ямам.
  4. Промежуточный подшипник – это очень важный элемент конструкции, который поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от типа кардана, промежуточных подшипников может быть два и более.

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

Устройство карданной передачи

Конструкция передачи не сложная

В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями

Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

  • вал,
  • две крестовины,
  • скользящая вилка, уплотнения,
  • детали крепления в частности подвесной подшипник,
  • ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

ТО так ли оно важно для работы карданной передачи

Своевременное и качественное техническое обслуживание карданной передачи позволит долгое время не узнать о всех «прелестях» самостоятельного ремонта, который может застать в самый неподходящий момент. Стоит отметить, что техническое обслуживание не отличается сложностью, но требует внимания и определенного времени. Основные мероприятия, которые требуются от автовладельца – это проверка степени затяжки крепежных элементов и смазке шлицевого соединения, для чего удобно использовать пресс-масленку. Смазка подшипников на крестовине, как правило, не требуется, хотя некоторые водители не обходятся и без такой процедуры.

Чтобы работа карданной передачи была стабильной и надежной, важно периодически контролировать все болты. Они должны быть затянуты с определенным усилием – от 80 до 205,9 Н.м. Если возникает необходимость замены болтов, установленных на заводе, выбирать новые следует очень внимательно – они обязательно должны быть термически обработаны, в противном случае выдержать большую нагрузку им окажется не под силу

Немало внимания требуется уделять проверке зазоров в шлицевых соединениях – в норме они ощущаться не должны. Съем и разборка кардана при проведении ТО нежелательно, такие работы проводятся только при необходимости ремонта и замены поврежденных деталей

Если возникает необходимость замены болтов, установленных на заводе, выбирать новые следует очень внимательно – они обязательно должны быть термически обработаны, в противном случае выдержать большую нагрузку им окажется не под силу. Немало внимания требуется уделять проверке зазоров в шлицевых соединениях – в норме они ощущаться не должны. Съем и разборка кардана при проведении ТО нежелательно, такие работы проводятся только при необходимости ремонта и замены поврежденных деталей.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

Алгоритм работы сцепления при движении с места следующий:

Это самый простой вид. Такой механизм состоит из шестеренок, которые зацепляются друг с другом, когда водитель приводит рычаг в определенное положение. Чтобы переключить скорость на такой коробке, нужно выжать педаль сцепления, которая отключает ведущий вал. После этого водитель переключает рычаг управления, шестерни меняются, водитель отпускает сцепления и ведущие и ведомые шестеренки схватываются друг с другом.

ПОСМОТРЕТЬ ВИДЕО

Достоинства этого вида:

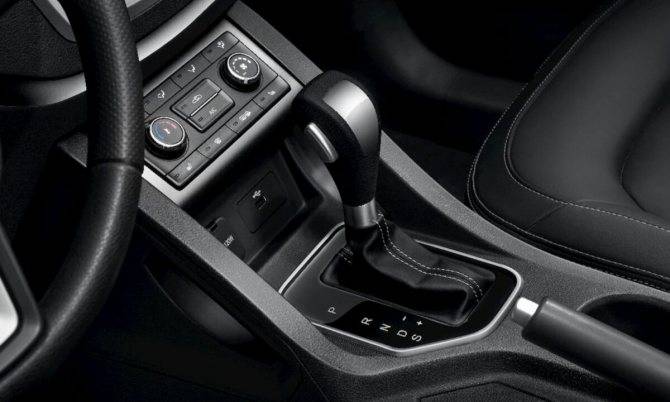

Это более сложные типы КПП автомобилей, которые самостоятельно переключает скорости. Автомат состоит из системы планетарных передач. Они названы так из-за устройства: шестерни крутятся вокруг центра, как планеты вокруг Солнца.

ПОСМОТРЕТЬ ВИДЕО

В центре находится солнечная шестерня, вокруг нее вращаются планетарные шестерни или сателлиты. Все они зафиксированы вместе водилом. Дополнительная внешняя шестерня зацепляется с планетарными. Сателлиты вращаются вокруг центральной шестерни, а вокруг них вращается внешняя шестерня. Передача вращения происходит в момент зацелпения разных шестеренок. Для увеличения вариантов передаточных чисел в АКПП устанавливают несколько планетарных передач.

Плюсы устройства:

Роботизированная коробка передач изготовлена, как усовершенствование механики. Это стандартная ручная коробка передач, она имеет все те же шестеренки и диск сцепления. Отличие в том, что переключение скоростей и управление сцеплением происходит автоматически.

Преимущества:

Это автоматизированная коробка передач, в которой отсутствуют ступени. Вариатор состоит из двух шкивов – ведущего и ведомого. Они соединены ремнем. Эта конструкция преобразует вращение двигателя во вращение колес.

Каждый шкив имеет две половинки конусовидной формы. В процессе работы они сближаются и удаляются, меняя таким способом радиус. Если ведомый шкив раздвинуть, то ремень будет крутиться по маленькому радиусу, передаточное число уменьшится. Если оба шкива находятся в одинаковом положении, то вращение передается напрямую.

Для страгивания с места в коробке используется сцепление или гидротрансформатор. После начала вращения колес он останавливается. Шкивами управляется специальный блок управления посредством датчиком и сервоприводов.

Преимущества механизма:

  • Электронное управление выбирает оптимальный режим работы мотора;
  • Плавный ход;
  • Экономичность.

Главным недостатком этого устройства считается высокая стоимость ремонта и замены. Многие автолюбители после выработки ресурса этого механизма меняют его на АКПП.

Секвентальная

Новинки коробок передач содержат разработки по автоматическому включению скоростей. К ним относится и секвентальная коробка скоростей. Это автоматизированная КПП, которая построена на основе механической. Система работы коробки передач построена на переключении ступеней строго последовательно. Отсутствует педаль сцепления, но этот механизм есть в конструкции, просто он управляется автоматически. Механизм контролируется блоком управления.

Выше перечислены все виды коробок передач и их отличия. Какой из них выбрать, каждый водитель решает сам, в зависимости от своих потребностей.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Возможные неисправности «кардана»

Как стало ясно, «кардан» — устройство относительно простое в своей организации. Несмотря на это, довольно-таки примитивная конструкция сказывается на надёжности узла, которая, честно говоря, могла бы быть и повыше. Так, в отличие от ШРУСов на переднеприводных авто или обгонных муфт, дифференциалов на полноприводных агрегатах, «карданные» машины имеют лишь несколько основных составляющих трансмиссии:

  • Передний карданный вал – вращает передние полуоси;
  • Средний карданный вал – обеспечивает передачу вращения от КПП на все оси и полуоси автомобиля (передний и задние колёса);
  • Задний карданный вал – имеется на полноприводных автомобилях и вращает, соответственно, задние полуоси.

Именно из-за нарушений в синхронности работы основных частей механизма случается большинство поломок «кардана». Помимо этого, сами составные элементы выполняют ряд важнейших и сложных функций, например:

  1. Передают крутящий момент на оси и полуоси;
  2. Поддерживают друг друга в конструкции автомобиля;
  3. Служат опорой для иных частей трансмиссии.

Отметим, что при правильном обслуживании и эксплуатации в надёжности «кардан» ничем не уступает ШРУСам или иным распределителям крутящего момента. Однако зачастую карданные агрегаты эксплуатируются неправильно, поэтому и их поломки случаются нередко. Основные неисправности механизма представлены, так скажем, «золотой тройкой». Если быть точнее, то речь идёт о следующих проблемах:

Деформация некоторых частей «кардана», происходящая из-за наезда автомобиля на высокие препятствия или сбоев в его работе;
Рассинхронизация переднего, среднего и заднего валов, являющаяся следствием долгой, не обязательно неправильной эксплуатации карданного механизма;
Износ составных частей механизма. Чаще всего страдают шарниры, подшипники и сальники «кардана»

Дабы не допустить более серьёзных неисправностей из-за износа подобных деталей, крайне важно каждые 60-80 000 километров пробега проверять карданный вал на дефекты и при наличии устранять таковые.

Это интересно: Устройство и принцип работы соленоидов АКПП

Большинство карданных механизмов имеют довольно-таки внушительный ресурс – 400-500 000 километров пробега. Естественно, добиться полной отдачи от устройства получится лишь в том случае, если соблюдать правила его обслуживания и эксплуатации.

Основные неисправности, их признаки

Самым прочным механизмом в конструкции является сам вал. Его отливают из крепкого сплава, который способен выдерживать предельные нагрузки. Поэтому нужно сильно постараться, чтобы повредить его. Как правило, это механические повреждения при ДТП.

В целом основные неисправности можно разделить на несколько видов:

  1. Вибрация – при трогании с места или в движении могут возникать сильные или слабые вибрации. Это первый признак повреждения подшипников крестовины. Также, проблема может говорить о неправильной балансировке вала, такое случается после его механического повреждения.
  2. Стук – характерный стук при движении с места, будет означать, что болты крепления или шлицы износились. В таком случае, лучше всего сразу обратиться на СТО, дабы проверить целостность соединения.
  3. Течь масла – можно обнаружить небольшие масляные капельки в местах расположение подшипников и сальников.
  4. Скрипы – они могут появляться в момент нажатия педали газа. В большинстве случаев, скрипы могут быть связаны с неисправностями шарниров. С появлением коррозии, крестовины может заклинивать, что приводит к повреждению подшипника.
  5. Неисправность подвижного подшипника – выявить проблему можно по характерному шуршанию в области движущей части вала. При нормальной работе, механизм не должен издавать никаких звуков, все движения плавные. Если слышно шуршание, скорей всего выходит из строя подшипник. Проблема решается только полной заменой неисправной части.

Ниже приведены их возможные внешние проявления и указаны причины появления для каждого из признаков. Посторонний стук в агрегатах трансмиссии; в начале движения, резком разгоне или переключении скоростей КПП автомобиля. Может возникать в результате:

  1. Ослабления резьбовых соединений крепления фланцев и соединительной муфты карданной передачи;
  2. КВ в шлицевой части имеет сверхдопустимый зазор;
  3. Сверхдопустимый зазор, в подшипниках крестовины карданного вала.

Особого внимания требует крестовина карданного вала. Именно крестовина является основным источников шума и скрежета в карданной передаче, и подлежит наиболее частой замене (менять рекомендуется каждых 10 тыс. км. пробега). Немного реже выходит из строя подвесной подшипник или может появится зазор в карданном шарнире.

Повышенный шум и вибрация автомобиля при движении. Причины могут быть следующие:

  • изгиб КВ;
  • не правильная установка КВ, при установке не соблюдены монтажные метки;
  • нарушен баланс валов;
  • разрушение или износ втулки (центрирующей) фланца промежуточной муфты или кольца (центрирующего) вала вторичного кпп;
  • сверхдопустимый зазор в подвесном подшипнике;
  • разрушение подвесной опоры КВ;
  • ослабление резьбового соединения поперечной опоры;
  • сверхдопустимый зазор в игольчатых подшипниках крестовины;
  • ослабла соединительная гайка вилки КП;
  • нет смазки в шлицах вала.

Вытекание смазки может происходить вследствие:

  1. разрушения сальникового уплотнения шлицевой части вала;
  2. повреждения сальникового уплотнения подшипников крестовин КП.

Основная причина быстрому выходу из строя карданного вала – дисбаланс, нарушение баланса в несколько раз увеличивает нагрузка на детали кардана.

Как работает трансмиссия автомобиля и что в неё входит?

Силовой агрегат автомобиля создает определенный крутящий момент, зависящий от его мощности. Для движения авто необходимо механически передать этот момент ведущей паре колес либо всем колесам сразу. Данную задачу решают несколько агрегатов и узлов, объединенных общим названием – трансмиссия. Она служит посредником, обеспечивающим комфортную езду в различных скоростных режимах и движение задним ходом.

Основные элементы и их назначение

Чтобы понять, что из себя представляет трансмиссия автомобиля и как она функционирует, нужно изучить входящие в нее элементы и разобраться, какие они выполняют функции. Состав трансмиссионных узлов и агрегатов выглядит следующим образом:

  • узел сцепления;
  • коробка передач (КПП);
  • главная передача вкупе с дифференциалом;
  • механический привод колес.

Здесь агрегаты перечислены в той последовательности, как они расположены в переднеприводном автомобиле начиная от двигателя. Причем первые 3 элемента помещены в единый корпус КПП. В заднеприводных авто коробку передач и редуктор привода задних колес связывает карданный вал, поскольку они разнесены в разные места.

Задача сцепления – мягко и плавно отсоединять коленвал силового агрегата от первичного вала, входящего в коробку передач. Цель – обеспечить движение с места и возможность переключения скоростей, при котором пары шестерен выходят из зацепления и переключаются на другие. Когда первичный вал вращается двигателем, это сделать практически невозможно.

передача, состоящая из двух шестерен с косыми зубьями, распределяет крутящий момент, полученный от КПП, на 2 полуоси, приводящие в движение колеса. Чтобы совершать поворот, во время которого одно колесо проходит больший путь, нежели второе, нужно правильно разделить усилие между полуосями. Этим занимается дифференциал, совмещённый с главной передачей и действующий в автоматическом режиме. Колесо, идущее по внешнему радиусу поворота, получает больший крутящий момент, а второе – меньший.

Принцип работы трансмиссии состоит в том, чтобы передать вращение колесам через механический привод. Таковым являются полуоси, связывающие с ними главную передачу и дифференциал.

В машинах с задним приводом это стальные прямые валы, оснащенные подшипниками. Привод на передние колеса осуществляется полуосями с 2 шарнирами (ШРУС), позволяющими вращать поворачивающиеся колеса.

О принципе работы кпп

Стандартная коробка передач состоит из таких узлов:

  • первичный вал, идущий от двигателя;
  • вторичный вал, выходящий из КПП и связанный с главной передачей;
  • промежуточная ось с набором шестерен;
  • дополнительный вал заднего хода.

Чтобы на выходе из КПП получить необходимое число оборотов, к шестерне первичного вала подводится шестеренка промежуточной оси. Одновременно с шестерней вторичного вала входит в зацепление вторая шестеренка промежуточной оси. Поскольку они отличаются размером и числом зубьев (передаточными числами), количество оборотов на выходе из коробки понижается либо повышается. Если нужно перейти в другой скоростной режим, пара шестерен промежуточной оси меняется на другую путем ручного или автоматического переключения.

Движение назад обеспечивается за счет включения между промежуточным и вторичным валом дополнительной шестеренки. Тогда последний начинает вращаться в обратную сторону.

Балансировка карданного вала

Качественная балансировка в домашних условиях невозможна. Для этого требуется сложное диагностическое и балансировочное оборудование, которое можно найти только на заводах и в специализированных мастерских.

При необходимости дома можно произвести грубую балансировку, которая позволит некоторое время эксплуатировать автомобиль.

Чтобы отбалансировать кардан, автомобиль полностью вывешивают, запускают двигатель и включают 4-ю передачу. При этом вал начинает медленно вращаться. Для определения мест, в которых необходима балансировка, в 1 мм от вала фиксируют кусочек мела. Неотбалансированный вал будет слегка смещаться. При этом в местах биения останутся метки.

Уравновесить слишком легкие участки с тяжелыми можно путем наваривания на них небольшого количества металла. При этом после добавления каждого грамма веса следует проводить ходовые испытания, отмечая степень достигнутого эффекта. Процедуру прекращают тогда, когда вибрация автомобиля на ходу полностью или почти полностью исчезает. Техническое обслуживание

Техническое обслуживание карданной передачи заключается в периодическом, раз в несколько месяцев, шприцевании крестовины.

Процедура представляет собой заведение в деталь смазки и выполняется на УАЗ-патриот и автомобилях иностранного производства. Отечественная «классика» в шприцевании кардана не нуждается. Для смазки применяют высокотемпературные пластичные составы класса вязкости NLGI-2, способные длительно сохранять свои качества в тяжелых условиях.

Своевременное обслуживание и диагностика карданного вала и крестовины позволяют сохранить в исправном состоянии мосты и коробку передач. В автомобилях заднеприводной конструкции поломка этих агрегатов часто становится следствием вибрации, возникающей при неисправностях кардана.

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

  • шарниры;
  • валы ведущие, ведомые и промежуточные;
  • опоры;
  • соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

  • с шарниром неравных угловых скоростей;
  • с шарниром равных угловых скоростей;
  • с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

  • износ карданных шарниров;
  • деформация карданных валов;
  • повреждение или износ сальников;
  • повреждение защитного чехла шарнира;
  • износ подшипников;
  • ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

????Что такое карданный вал

Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.

Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.

Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.

В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.

Из истории создания и применения кардана

Как большинству автомобилистов известно, карданным валом оснащаются только заднее- и полноприводные модели авто. Транспорту с передними ведущими колесами данная часть трансмиссии попросту не нужна. В этом случае крутящий момент передается непосредственно от коробки передач на передние колеса. Для этого в коробке передач имеется главная передача, а также дифференциал (о том, зачем он нужен в машине, и как работает, имеется отдельный подробный обзор).

Впервые о принципе карданной передачи мир узнал от итальянского математика, инженера и врача Джироламо Кардано в 16-м веке. Устройство, названное в его честь, стали использовать на закате 19 века. Один из первых авторазработчиков, который воспользовался данной технологией, был Луи Рено.

Автомобили Renault, оснащенные карданной передачей, получили более эффективную трансмиссию. В ней были устранены провалы крутящего момента в процессе передачи его на задние колеса, когда транспорт попадал на нестабильную дорогу. Благодаря этой модификации трансмиссии машины стали более мягкие во время движения (без рывков).

На протяжении десятилетий модернизации транспортных средств принцип карданной передачи остался в первозданном виде. Что касается конструкции такой трансмиссии, то в зависимости от модели авто она может сильно отличаться от родственных аналогов.

????Проверка состояния карданного вала

Проверить кардан следует в следующих случаях:

  • при разгоне появляется дополнительный шум;
  • появилась протечка масла возле КПП;
  • стук при включении передачи;
  • на скорости ощущается увеличенная вибрация, передающаяся на кузов.

Диагностику необходимо проводить, подняв автомобиль на подъемнике или при помощи домкратов (как подобрать подходящую модификацию, смотрите в отдельной статье)

Важно, чтобы ведущие колеса при этом могли свободно вращаться

Вот какие узлы следует проверить.

  • Крепление. Промежуточная опора и соединения фланцев должны быть затянуты при помощи болта с гроверной шайбой. В случае ее отсутствия гайка ослабится, что приведет к люфту и чрезмерной вибрации.
  • Эластичная муфта. Она часто выходит из строя, так как резиновая часть компенсирует осевые, радиальные и угловые смещения соединяемых деталей. Проверить наличие неисправности можно при помощи медленного проворачивания центрального вала (по ходу вращения и обратно). Резиновая часть муфты не должна быть разорванной инее люфтить на месте крепления болтов.
  • Скользящая вилка. Свободный поперечный ход в этом узле появляется из-за естественного износа шлицевого соединения. Если попытаться провернуть вал и муфту в противоположном направлении, и при этом наблюдается небольшой люфт между вилкой и валом, значит, этот узел необходимо заменить.
  • Подобная процедура проводится с шарнирами. Между проушинами вилок вставляется большая отвертка. Она играет роль рычага, с помощью которого пытаются провернуть вал то в одну, то в другую сторону. Если при раскачивании наблюдается люфт, крестовину нужно заменить.
  • Подшипник подвесного крепления. Его исправность можно проверить, взяв одной рукой вал перед ним, а другой – за ним и покачав в разные стороны. При этом промежуточная опора должна быть прочно зафиксирована. Если заметен люфт в подшипнике, то проблема решается его заменой.
  • Балансировка. Ее выполняют, если диагностика не выявила никаких неисправностей. Данную процедуру выполняют на специальном стенде.

Вот еще одно видео, в котором показано, как проверять карданный механизм:

Подозрительные звуки в районе кардана, вибрация и т.д.

Watch this video on YouTube

Пару слов о ремонте карданного механизма

Процедура ремонта карданного механизма состоит из следующих этапов:

Во-первых, определяем точную причину поломки путём детального осмотра узла в смотровой яме или на подъёмнике;
После этого, уже заведомо зная о том, что необходимо менять, требуется подготовить инструмент и детали для замены

Чаще всего проводятся такие процедуры как:
выправление элементов «кардана»;
замена износившихся деталей;
замена расходников.
В процессе подбора новых деталей важно учитывать общие размеры вашего механизма, особенно длину крутящих вилок, так как при работе валов она меняется больше всего. Узнать габариты можно по специальной технической литературе
Для примера, давайте обратим внимание на размеры «кардана» некоторых моделей УАЗ:

Подготовив нужный инструментарий, остаётся устранить поломку

К счастью многих автомобилистов, конструкция карданного вала довольно-таки примитивна, вследствие чего провести сборку-разборку данного механизма очень просто.

В целом, особых сложностей в понимании общей сущности карданных валов нет. Несмотря на простоту устройства и приемлемую надёжность, подобные механизмы имеют большие габариты и немалую массу, что и сказывается на их незначительном серийном использовании. В любом случае, «карданы» использовались ранее и используются до сих пор, поэтому знать об их устройстве и принципах работы будет не лишним каждому автомобилисту. Надеемся, представленный выше материал помог вам разобраться с этим. Удачи на дорогах и в обслуживании авто!

Шлицевые элементы

Даже при соблюдении условий эксплуатации всегда присутствует вероятность срезания шлиц. Этому способствует формирование люфта в результате растяжения раздаточной цепи. Цепь в это время начинает перескакивать по зубьям раздатки и формировать высокую ударную нагрузку на шлицевые элементы раздатки и кардана. Возникновение подобной поломки можно определить по металлическому резкому шуму, который доносится из-под автомобиля. Срезание шлиц возможно как на бюджетных, так и на оригинальных элементах, поэтому необходимо своевременно менять деталь для обеспечения полного хода вала. Шарнир карданный 1/2 во время движения авто совершает возвратно-поступательные движения по отношению к раздатке, этому способствует растяжение и обратное сокращение кузова.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
