Как проверить датчик АБС

Проверяем датчик ABS на работоспособность

Для чего нужен датчик ABS и как выявить его поломку

Главная функция антиблокировочной системы (АБС) – не допустить «скольжение» машины с заблокированными тормозами колесами. Для этого система следит за вращением всех колес и попеременно усиливает или ослабляет давление во всей тормозной системе в том случае, если водитель предпримет попытку резко остановиться. В каждом колесе, в ступичном узле установлен специальный датчик. Он передает данные о скорости вращения колеса на блок управления антиблокировочной системы. Неполадка данного элемента может привести к отказу всей системы

Поэтому важно знать, как можно проверить работоспособность датчика АБС в полевой обстановке

Принцип действия

В момент резкого торможения, когда водитель по инерции давит на педаль тормоза не отпуская, вместо постоянной блокировки колес, антиблокировочная система попеременно то блокирует, то возобновляет их вращение. Эта система торможения гораздо эффективнее, чем полная блокировка колес. А алгоритм работы системы такой:

  • Современная многоканальная система управления АБС отслеживает скорость вращения всех колес через вмонтированные датчики. Электроника включается в случае экстренного торможения. Когда колеса блокируются, блок управления на короткий промежуток времени ослабляет давление тормозного диска и вращение продолжается. Такой цикл продолжается до полной остановки автомобиля.
  • Если же какой-либо из датчиков неисправен, система не сможет отслеживать и сравнивать скорость вращения колес. В этом случае АБС не будет выполнять свою основную функцию.
  • В основу функционирования современных датчиков заложено правило электромагнитной индукции. В момент время вращения колеса вдоль датчика прокручивается другое колесо – зубчатое, закрепленное на тормозном диске. Датчик отслеживает, какой элемент движется мимо него: выступающие зубцы и впадины. В результате на катушке датчика формируется электрический сигнал. В зависимости от его частоты блок управления АБС принимает решение о включении в работу.
  • В тот момент, когда колесо блокируется, ЭБУ получает сигнал с датчика о фиксированной величине электрического сопротивления между зубчатым колесом и самим датчиком. В случае, если этот элемент управления неисправен, АБС перестает функционировать.

Показатели поломки датчиков

О необходимости проверки датчиков АБС могут говорить следующие моменты:

  • на панели горит лампочка, говорящая о неполадке в АБС;
  • отсутствует «отдача» со стороны педали, в момент торможения;
  • во время экстренного торможения автомобиль продолжает «скольжение» по дороге и рискует уйти в занос.

Если один или более датчиков вышли из строя, на приборной панели, дополнительно с индикатором поломки АБС, будет гореть лампочка, говорящая о включенном ручном тормозе. Также может отображаться информация об ошибке в работе тормозной системы. При этом автомобиль можно использовать дальше и без системы АБС. А в случае экстренного торможения, как раньше делали водители с хорошим стажем, резко и прерывисто нажимать педаль, имитируя работу электроники.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

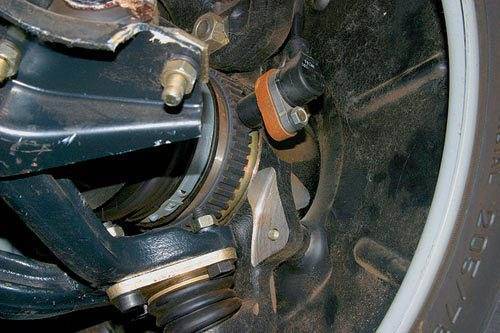

Датчик – это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка датчика

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

  • ножка – датчик абс передний правый (7 – 25 Ом);
  • уровень сопротивления изоляции – свыше 20 кОм;
  • ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

  1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
  2. Определяют расположение устройства и метод его демонтажа.
  3. Откручивают болт, удерживающий устройство в рабочем положении.
  4. Датчик снимают и визуально исследуют на повреждения.
  5. Устанавливают новый датчик.
  6. Правильно подключают все электрические соединения.
  7. Фиксируют устройство болтом, открученным ранее.
  8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

Почему датчики выходят из строя

Средний срок эксплуатации датчика составляет 50000-60000 километров пробега. В лабораторных условиях, модули выхаживают в 2 раза дольше. При этом, современные и классические системы АБС имеют одинаковые проблемы, выводящие сенсоры из строя.

  1. Попадание влаги, грязи и соляных растворов в корпус устройства, может вывести из строя сенсор из строя.
  2. Механическое повреждение. Модуль расположен возле ступицы колеса – месте, куда постоянно попадают камни, ветки и мусор, лежащий на дороге. Элемент может повредить сенсор или его магистраль питания.
  3. Не исключается и неправильная установка модуля.

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

  • Измерителя, размещаемого стационарно возле колеса;
  • Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

  • Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
  • Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

  • Пассивные — индуктивные;
  • Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как поставить вилку сцепления не снимая коробки

Минусами пассивных датчиков является:

  • Относительно большие габариты;
  • Слабая точность показаний;
  • Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
  • Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

  1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
  2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
  3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом». Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге

Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

  1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
  2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
  3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
  4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

  1. Бортовой компьютер выдает код ошибки системы АБС.
  2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
  3. Происходит блокировка колес при экстренном торможении.
  4. Появление сигнала стояночного тормоза, когда тот отключен.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

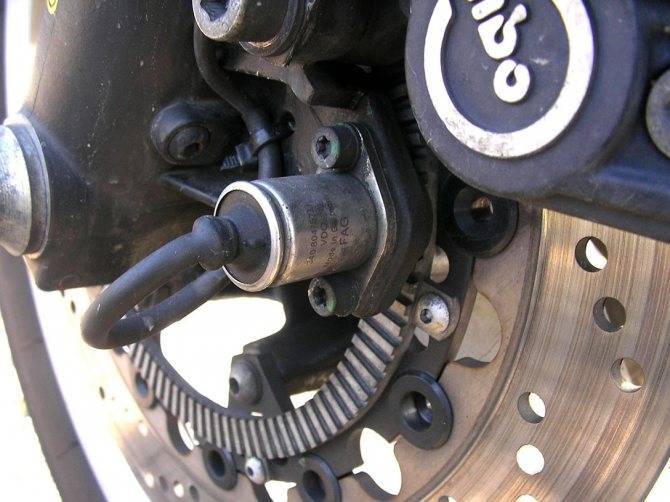

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока. Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.

https://youtube.com/watch?v=Hez9SOqQZBo

Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.

В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.

Проверка работоспособности элементов АБС

Проверка датчика ABS тестером

  Несложным способом диагностики неисправностей в системе является проверка датчика АБС тестером. Тестер (мультиметр) представляет собой прибор, позволяющий измерить силу тока, напряжение в сети и сопротивление. Он позволяет найти место обрыва провода – одну из распространенных причин неполадок в работе антиблокировочной системы. Рассмотрим, как проверить датчик АБС тестером. Помимо мультиметра нам понадобятся ПИНы (провода со специальными разъемами) и инструкция по ремонту конкретного автомобиля. Целью проверки является замер сопротивлений в цепи системы. Для этого необходимо поднять машину домкратом или вывесить ее на подъёмнике и снять колесо, чтоб оно не препятствовало доступу к проверяемому устройству. Дальнейшая проверка датчика АБС мультиметром предполагает следующие действия:

  1. Снять с блока управления крышку, отсоединить разъемы контроллеров.
  2. Подключить ПИН к мультиметру и контактному гнезду проверяемого датчика. Обычно разъёмы датчиков задних колес располагаются под сиденьями автомобиля внутри салона.
  3. Выставить тестер в режим «Омметр» и измерить сопротивление цепи на контактах устройства. Допустимые параметры смотрим в инструкции по ремонту Вашей машины. Там же можно узнать, как проверить какой датчик AБС не работает. Необходимо полностью прозвонить проводку антиблокировочных датчиков на предмет короткого замыкания.
  4. Прокрутить колесо вручную назад и вперед, одновременно измеряя сопротивление. При этом показания мультиметра должны меняться вместе с изменением скорости вращения колеса.
  5. Переключить тестер в другой режим – режим «Вольтметра». Измерить напряжение на датчике, при этом также прокручивая рукой колесо. Напряжение в интервале 0,25-1,3 Вольт является оптимальным.

Демонтаж датчика ABS

Это мы рассмотрели последовательность как прозвонить датчик АБС тестером. Затем надо правильно интерпретировать результаты. Показания тестера должны соответствовать тем данным, которые обозначены в инструкции по ремонту Вашего автомобиля. Если сопротивление в цепи ниже минимально допустимого заводского значения, то это свидетельствует о неисправности датчика. Если сопротивление колеблется около нуля – признак короткого замыкания. Скачущее сопротивление является признаком нарушения целостности контактов внутри проводки. Если же показания на мультиметре отсутствуют – это обрыв провода. Зная, как проверить датчик AБС на работоспособность, несложно потом устранить саму неисправность. Если проблемой является само устройство, то его необходимо полностью заменить на новое. Если же обнаружены нарушения внутри проводки, то их можно легко устранить с помощью простого паяльника, тщательно замотав запаянные участки изоляционным материалом. Опытный водитель должен знать, как проверить датчик abs тестером, потому что эти несложные диагностические манипуляции позволят вовремя выявить неисправности в тормозной системе Вашего автомобиля и повысят его уровень безопасной эксплуатации.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в рамках диагностики системы ABS следует учитывать целый ряд возможных нюансов

Прежде всего, важно понимать, что даже если сканер выдает неисправность датчика, замена выполняется в последнюю очередь

На начальном этапе следует отдельно проверять проводку, а также зазоры между индуцирующим кольцом и наконечником, состояние указанных элементов системы и т.д

Также важно обращать внимание на то, в каком состоянии находятся и другие детали, установленные рядом с датчиками ABS

Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п. Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле.
