ИЖ ОДА 2126 руководство по ремонту и эксплуатации

История создания

Полноприводный Иж появился как результат тюнинга обычной «Оды». В далеком 1995 году ЗАО «Норма-Авто» производит первую версию Иж-2126—060 4х4 на основе агрегатов 213-й Нивы с независимой задней подвеской. Двигатель устанавливался на подрамник собственного производства, сваренный из труб (это вообще оригинальная конструкция Нормы, которая потом перекочевала на заводские Оды 4х4). Передние рычаги устанавливались от «Нивы» с переходной деталью под шаровую опору ВАЗ-2108. Поворотный кулак — ВАЗ-2108.

Над этой моделью происходит основная работа по изменению конструкции. Сначала передние рычаги стали делать унифицированными с заднеприводной моделью, оставив поворотные кулаки от ВАЗ-2108. Амортизаторные стойки стали изготавливать из заднеприводных путём приваривания рулевой сошки. Увеличение клиренса достигалось путём установки проставки между поворотным кулаком и стойкой. Задний мост от ВАЗ-2106, слегка доработанной конструкции — наварены проставки под пружины, амортизаторы и тягу Панара для увеличения высоты кузова. Установлена «грузовая» главная передача с отношением 4,22. Передний редуктор в сборе использован от Нивы 21213.

Затем чертежи были переданы на «ИжАвто», который выпускал эти автомобили до 2004 года. Полноприводник оснащался карбюраторным двигателем ВАЗ-21213 объёмом 1,7 литра, КПП Омского завода и оригинальной раздаточной коробкой, обеспечивавшей постоянный полный привод с возможностью принудительной механической блокировки межосевого дифференциала. Автомобиль обычно оснащался аэродинамическим обвесом «Ника», благодаря ему именовался иногда «Иж Ника».

Источник

ИЖ ОДА 2126 руководство

Немножко о Иж-2126 «Ода».С самого начала данный автомобиль имел другое название, он назывался «Орбита», но в дальнейшем его переименовали по банальной причине, такой торговый знак уже существовал за рубежом.

В некотором смысле Иж-2126 «Ода» можно назвать гибридным автомобилем, приборный щиток взят от 41-го москвича, руль и фары от десятки ( ранее от восьмерки).Конечно же, присутствие различных запасных частей взятых от других моделей, значительно сделало проще эксплуатацию Иж «Ода», но вместе с тем дало характеристику данной модели среди автолюбителей как своеобразной сборной модели, что повлияла на снижения имиджа данного автомобиля.

Еще одним интересным моментов есть то, что фары ВАЗ — 2108, которые большие и с округлыми углами не сильно хорошо смотрелись на автомобиле Иж-2126 «Ода», так как передок Ижа был рассчитанный на низкие и округлые специальные болок-фары.

На автомобиле установлен гидравлический привод сцепления, задняя подвеска почти полностью заимствованы от Жигулей, передняя — стойки «МакФерсон».Автомобиль за весь период выпускался серийно с 3 — я видами двигателей — 1,6л. ВАЗ-2106, 1,7л. УЗАМ-3317, 1,8 л. УЗАМ-3314.

Но ижевской компанией «Норма-Авто» выпускались интересные опытные и мелкосерийные модели автомобиля Иж «Ода» с полным и передним приводом.

К ним относятся ВАЗ 21214, 21213,21084, 2130, 2106, Hyundai G4GM семейного ряда Beta с объемом двигателя 1,8л. и 2,0 л. инжекторным УЗАМ-248i Так же существовала и полно приводная модель версия 2126-060, которая выпускалась по технической документации этой же компанией.

На данной модели был установлен двигатель ВАЗ-21213 с небольшими изменениями в конструкции.

С 2003 года Иж-2126 «Ода» выпускался с новой панелью приборов «торпедой» на которой расположение приборов было взято от ВАЗ 2110.А с 2004 года в комбинации приборов опять произошли изменения, были установлены 2 жидкокристаллических дисплея, была изменена обивка салона, и подготавливались, но не были внедрены в жизнь новые изменения внешнего вида автомобиля — новые узкие фары, которые опять были взяты у автомобилей ВАЗ 30 — го семейства, новые красивые бамперы и боковой молдинг.

Однако в 2005 году летом выпуск автомобиля ИЖ-2126 и всех его модификации был неожиданно прекращен, что вызвало негодование у большинства автовладельцев автомобилей ИЖ.Хоть выпуск данного автомобиля и прекращен, его эксплуатация и ремонт продолжается.

Представляю Вам ИЖ ОДА 2126 руководство по эксплуатации и ремонту, которое разработано в мультимедийном виде и позволит вам быстро разобраться во всех непонятных вопросов по ремонту и обслуживанию этого автомобиля.

Красочные картинки, электросхемы, подробное описание всех ремонтных работ, пошаговые инструкции ремонта, цветные иллюстрации, все схемы электрооборудования ИЖ 2126 ода.Все это только поможет вам быстро отремонтировать свой автомобиль.

В мультимедийном руководстве Ремонт ИЖ ОДА 2126 представлены подробные таблицы с возможными неисправностями, и решения по их устранению.

Как провести правильную регулировку, как правильно заменить поломанную или изношенную деталь.Благодаря указанным в ИЖ ОДА 2126 030 ремонт и эксплуатация предельно допустимых показателях зазоров и износа вы сможете определить о своевременности замене той или иной детели.

Так же в данном руководстве вы найдете информацию о стендах и специальных приспособлениях, которые значительно упростят и ускорят ремонт автомобиля ИЖ ОДА 2126.

Перед тем как скачать руководство, просмотрите интересное видео Ремонт двери ИЖ ОДА 2126.

Скачать ИЖ ОДА 2126 руководство по ремонту и эксплуатации. Файл удален по просьбе правообладателя.

Технические характеристики

Иж «Ода» 4х4 изготавливался в кузове хэтчбек. Длина кузова составляла 4068 мм, ширина была равна 1650 мм. В высоту автомобиль достигал 1450 мм. Клиренс для кроссовера небольшой – всего 15,5 сантиметра. Колесная база – 2470 мм.

Что касается двигателей, то их было несколько. Так, использовался мотор от ВАЗ-2106 объемом 1,6 л и мощностью в 80 л. с. Наряду с ним устанавливался УЗАМ-331 объемом в 1,7 л и мощностью в 85 л. с. Был еще один автовазовский агрегат – ВАЗ-2130. Объемом в 1,8 л и мощностью 79 л. с. Этим агрегатом оснащали автомобиль Иж «Ода Фабула» 4х4. Инжектор здесь не использовался – только карбюратор. Двухлитровый двигатель УЗАМ-3320 имел мощность 115 л. с.

Со всеми этими моторами работала пятиступенчатая механическая трансмиссия. Машина могла разгоняться до 175 км/ч – это паспортная максимальная скорость. Ускорение до сотни занимало в среднем от 13 до 20 с в зависимости от марки двигателя. Устанавливаемая на Иж «Оду» 4х4 раздатка и другие элементы трансмиссии были взяты от «Нивы».

ИЖ-2126 «ОДА»

Изначально автомобиль назывался «Орбита», но название «Орбита» почти нигде не указывалось, поскольку товарный знак «Orbit» уже был зарегистрирован за рубежом (так назывался концепт-кар компании ItalDesign). На задней двери автомобиля до 2000 года был оригинальный шильдик «ИЖ2126», заменённый на наклейки «ODA» и «1.6c» (также были 1.7 и 1.8, в зависимости от двигателя).

Приборный щиток позаимствован у 41-го Москвича, а фары и руль — у «восьмёрки» (с 2000 года ставился руль от «десятки») — унификация по запчастям с другими отечественными автомобилями упрощала эксплуатацию, но придавал «Ижу» вид своеобразной «сборной солянки», что не шло на пользу имиджу. Кроме того, крупные угловатые фары ВАЗ-2108 посредственно вписывались в изначально рассчитанный на низкие округлые блок-фары передок «Ижа».

Привод сцепления гидравлический. Передняя подвеска — стойки типа «МакФерсон», задняя — почти аналогична «Жигулям».

Крупносерийно «Ода» выпускалась с тремя типами двигателей — ВАЗ-2106 1.6л, УЗАМ-3317 1.7л и УЗАМ-3313 1.8л. Выпускались также мелкосерийные или опытные передне- и полноприводные версии автомобиля с различными двигателями (ВАЗ-21084, 2106, 21213, 2130, 21214, Hyundai G4GM семейства Beta, объёмом 1.8 литра, двухлитровым впрысковым УЗАМ-248i). Мелкосерийную модификацию автомобилей производила ижевская . Также, заводом выпускалась полноприводная версия 2126—060 с двигателем ВАЗ-21213, поставленная на конвейер по технической документации «Нормы-Авто» с незначительными изменениями конструкции.

В 2003 году автомобиль получил оригинальную панель приборов.

В 2004 году комбинация приборов была модернизирована и получила один (два) жидкокристаллических дисплея. Также была обновлена обивка салона — она стала двухцветной: серый низ, чёрный верх. Готовился внешний рестайлинг, который по имеющейся информации должен был принести в облик автомобиля новые бампера под цвет кузова, молдинги на боковине, а также позаимствованные у ВАЗ-ов «тринадцатого» семейства узкие фары.

1 июля 2005 года всё семейство Иж-2126 было снято с производства.

БЕЗОПАСНОСТЬ

При разработке Иж-2126 «Ода» прошёл полный цикл испытаний, включая краш-тесты по стандартам, которые действовали на момент его постановки на производство, но к появлению новых стандартов на смещённый (R94) и боковой (R95) удары оказался не готов. В результате проведенного «Авторевю» краш-теста (фронтальный удар по стандартам EuroNCAP) автомобиль получил 2 балла из 16. Конструкторы завода провели большую работу по изменению конструкции и усилению кузова, в том числе, используя результаты испытаний «Авторевю», и добились положительного результата (испытания проводились на АвтоВАЗе), но в серию эти изменения не пошли, ввиду снятия автомобиля с производства.

Передняя подвеска Иж Ода

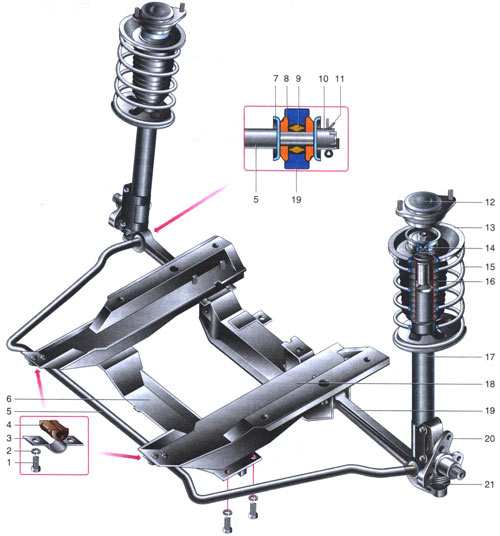

Передняя подвеска: 1 – болт; 2 – пружинная шайба; 3 – кронштейн; 4 – втулка; 5 – штанга стабилизатора; б – передняя поперечина; 7- шайба; 8- резиновая втулка; 9- пластмассовая втулка; 10 -гайка; 11 – шплинт; 12 – верхняя опора стойки; 13 – опорная чашка; 14 – упорный подшипник; 15 – пружина стойки; 16 – чехол; 17 – амортизаторная стойка; 18 – подрамник; 19 – рычаг; 20 – поворотный кулак; 21 – шаровая опора

Описание конструкции

Основной элемент передней подвески – подрамник, к которому крепятся рычаги передней подвески, штанга стабилизатора поперечной устойчивости, а также опоры двигателя и рулевой механизм. Подрамник прикреплен к лонжеронам кузова четырьмя шпильками с гайками.

Передняя подвеска – независимая, типа качающаяся свеча, с направляющими пружинными стойками. Внутренним концом рычаг подвески через сайлент-блок крепится к кронштейну подрамника, наружным – через шаровую опору к поворотному кулаку

Шаровая опора крепится к поворотному кулаку двумя болтами, которые (внимание!) после долгого срока службы могут обломиться от чрезмерного усилия при отворачивании. Поэтому при замене шаровой опоры рекомендуется обстучать головки этих болтов молотком в осевом направлении

Направляющая пружинная стойка состоит из амортизаторной стойки, витой цилиндрической пружины, пенополиуретанового буфера хода сжатия, защитного чехла штока, верхней чашки с подшипником и верхней опоры. Амортизаторная стойка крепится к поворотному кулаку двумя болтами. Верхний болт имеет две эксцентриковых шайбы, которые при повороте болта позволяют регулировать развал переднего колеса.

Верхняя опора крепится двумя гайками к чашке брызговика кузова. Резиновый элемент опоры позволяет стойке качаться при ходе подвески и повороте автомобиля. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя можно заменить амортизаторную стойку либо установить в ее корпус ремонтный картридж (патрон).

Концы штанги стабилизатора поперечной устойчивости входят в отверстия рычагов подвески, в которых установлены резиновые и пластмассовые втулки. Средней частью штанга крепится через резиновые втулки к передней части подрамника.

В ступице переднего колеса установлен двухрядный радиально-упорный подшипник закрытого типа (такой же подшипник устанавливается в передней ступице переднеприводных автомобилей ВАЗ). На цапфе поворотного кулака подшипник со ступицей удерживаются гайкой, которая затягивается при сборке узла предписанным моментом (см. “Приложения” ) и в процессе эксплуатации подтяжке не подлежит, а подшипник не требует регулировки и пополнения смазки в течение всего срока службы – только заменяется при износе.

При демонтаже ступицы подшипник разрушается, поэтому, снимая ступицу, запаситесь новым подшипником.

Видео про “Передняя подвеска” для Иж Ода

Иж 2126 – 030 “Ода” меняю передние стойки и шаровые опоры.

Иж 2126 замена шаровых , много ниачемчиков

Устанавливаю картридж в переднюю стойку Иж 2126 – 030

В снегу, на льду и в грязи

Это родная стихия для отечественного кроссовера. Но пока под колесами ровный и сухой асфальт, машина не проявит особых способностей. Двигатели не балуют владельцев резвыми разгонами, в салоне достаточно шумно, жесткая подвеска также не очень радует. Многим не нравится педальный узел автомобиля Иж «Ода» 4х4. Но стоит только начаться снегопаду, как автомобиль превращается в лидера на дороге. Тогда как окружающие автомобили едут на скорости до 40 км/ч, «Ода» едет на прежней высокой скорости.

Пока на дороге сухо, машина не будет первой в светофорных гонках. Если оценить расход топлива автомобиля ИЖ «Ода» 4х4, технические характеристики, то о динамичной езде можно забыть. Но стоит только выехать за пределы асфальта, и потенциал машины раскроется в полной мере. Иж проедет там, где многие обычные автомобили начнут буксовать. Владельцы полноприводной «Оды» не переживают по поводу проходимости. Отзывы говорят, что жесткая подвеска отлично справляется с ухабами, ямами, трамвайной колеей. Можно даже не возить с собой лопату – она не нужна с полным приводом. Посадить машину в городских условиях практически невозможно.

На скользкой дороге машина тоже показывает себя достойно. Проходимость на уровне внедорожника, несмотря на 15-сантиметровый клиренс.

Это серьезные преимущества для автомобиля Иж «Ода» 4х4. Отзывы владельцев все это полностью подтверждают. Единственный минус, по мнению владельцев, – большой расход топлива, особенно зимой. Но с этим можно смириться – такие способности имеют только дорогие полноприводные джипы. Это доступно не для всех.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Электрооборудование Иж Ода

Провода и предохранители

Электрооборудование автомобилей моделей ИЖ-2717–220 и Иж-27171–020

Возможные неисправности стартера, их причины и способы устранения

Система зажигания двигателя мод. 331

Электрооборудование автомобилей моделей ИЖ-2717–230 и ИЖ-27171–030

Возможные неисправности генератора Г-222 (372-3701), их причины и способы устранения

Система зажигания двигателя модели 2106

Электрооборудование автомобилей моделей иж-27171–020 и иж-27171–030

Система управления экономайзером принудительного холостого хода (ЭПХХ)

Возможные неисправности блока управления ЭПХХ, их причины и способы устранения

Возможные неисправности системы ЭПХХ, их причины и способы устранения

Возможные неисправности микропереключателя, их причины и способы устранения

Возможные неисправности электромагнитного клапана, их причины и способы устранения

Реле включения фар

Реле-прерыватель указателей поворота и аварийной сигнализации

Стеклоочиститель ветрового стекла

Возможные неисправности стеклоочистителя ветрового стекла, их причины и способы устранения

Возможные неисправности электродвигателя воздухонагнетателя, их причины и способы устранения

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» (кузовом и основными агрегатами автомобиля, которые выполняют роль второго провода). Бортовая сеть — постоянного тока с напряжением 12 В. При неработающем двигателе псе потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

Схема электрооборудования автомобиля приведена в «Приложениях».

Электрооборудование автомобилей Иж-2126 претерпело существенные изменения. Это связано с применением новых комбинации приборов и монтажного блока, дополнительного сигнала торможения, электрокорректора фар, электрического датчика скорости, катушки зажигания без дополнительного сопротивления, иного датчика температуры охлаждающей жидкости, модернизированных передних и задних фонарей и соответственно измененных жгутов проводов.

Рис. 9.14. Схема электрическая принципиальная автомобиля ИЖ-2126 (подрисуночную подпись см. на с. 200–201)

Принципиальная электрическая схема измененной конструкции показана на рис. 9.14, а схема соединений – на рис. 9.15.

Рис. 9.15. Схема соединений электроприборов: 1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель приборов и стартера; 4.1–4.3 – реле; 5 – стартер; 6 – блок управления; 7 – микропереключатель; 8.1–8.4 – свеча зажигания; 9 – клапан электромагнитный; 10 – катушка зажигания; 11 – распределитель; 13 – переключатель; 13.1 – лампа; 14.1–14.4 – переключатель подрулевой; 15 – блок реле и предохранителей; 15.К2 – реле; 15.К3 – реле; 15.К6 – реле; 15.К7 – реле; 15.К8 – реле; 15.К9 – реле; 15.F10–15.F15 – предохранитель; 15.F2, 15.F3 – предохранитель; 15.F16 – предохранитель; 15.F4, 15.F5 – предохранитель; 15.F7 – предохранитель; 16.1, 16.2 – электропривод; 17 – блок управления; 18, 19 – фонарь освещения номерного знака; 18.1, 19.1 – лампа; 20 – патрон; 20.1 – лампа; 21 – фонарь; 21.1 – лампа; 22 – блок-фара; 22.1 – лампа; 22.2 – лампа; 22.3 – лампа; 23 – блок-фара; 23.1 – лампа; 23.2 – лампа; 23.3 – лампа; 24 – фонарь задний; 24.1 – лампа; 24.2 – лампа; 24.3 – лампа; 24.4 – лампа; 25 – фонарь задний; 25.1 – лампа; 25.2 – лампа; 25.3 – лампа; 25.4 – лампа; 26, 27 – плафон; 28 – выключатель; 28.1 – лампа; 29 – выключатель; 30 – плафон; 30.1 – лампа; 31.1, 31.2 – выключатель; 31.3 – выключатель; 32 – прибор звуковой сигнальный; 33 – выключатель звукового сигнала; 34 – выключатель; 35 – звуковой сигнализатор; 36 – выключатель; 36.1 – лампа; 39, 40 – боковой указатель поворота; 39.1, 40.1 – лампа; 41 – комбинация приборов; 41.1 – тахометр; 41.2 – спидометр; указатель уровня топлива; 41.4 – указатель температуры; 41.6 – лампа; 41.7 – лампа; 41.8 – лампа; 41.9 – лампа; 41.10 – лампа; 41.11 – лампа; 41.12 – лампа; 41.13 – лампа; 41.14 – лампа; 41.15 – лампа; 41.16 – лампа; 41.17 – лампа; 41.18–41.20 – лампа; 42 – датчик; 43 – датчик температуры; 44 – датчик давления масла; 45 – датчик скорости автомобиля; 46 – выключатель; 47 – выключатель; 48 – диод с защитным корпусом; 49 – выключатель; 50 – электродвигатель; 51 – электродвигатель; 52 – переключатель; 53 – резистор добавочный; 54 – электродвигатель; 55 – датчик; 56 – электродвигатель; 57 – прикуриватель; 57.1 – лампа; 58 – розетка штепсельная; 59 – антенна; 60 – магнитола; 61.1, 61.2 – громкоговоритель; 62 – дополнительный стоп-сигнал; 62.1–62.5 – лампа; 63 – выключатель; 63.1 – лампа; 64 – соединитель; 65 – соединитель; 66 – элемент обогрева стекла

Рекомендован в производство

Через пять лет после несущественных доработок Иж-2126 был одобрен для производства. Вначале модель получила временное название «Орбита». Но позже ее переименовали в «Оду».

Преимущество данной машины было в большой унификации узлов и агрегатов с другими основными производителями СССР. Так, автомобиль был унифицирован с ВАЗ-2106, АЗЛК-2141, М-412 и другими моделями. Такой подход позволил «Ижмашу» значительно сэкономить на разработке, а также повысить ремонтопригодность. Внешний облик «Оды» сильно портила передняя оптика от ВАЗ-2108.

Выпуск шел очень вяло, так как запуск производства пришелся на годы перестройки и постперестроечный период. К 95 году собрали всего пять тысяч автомобилей. Специалисты завода и сами знали, что качество оказалось не слишком высоким, даже несмотря на то, что большинство оборудования для сборки было закуплено в Японии, а также в других развитых странах.

Когда производство наладили, то получилось так, что поклонников у этой машины с задним приводом было много, и сборка шла более стабильно. Создав базовую версию, на заводе решили реализовать все возможности заднего привода. Так родился пикап на базе «Оды» – «Версия».

Размеры, клиренс

Габариты кузова практически идентичны «Оде». Так, длина полноприводного ижа составляет 4,07 метра, ширина 1,65 метра, высота 1,45 метра. При этом ИЖ-2126 060 4×4 был очень легким автомобилем. Снаряженная масса его составляет всего 980 килограмм. Что касается дорожного просвета, кузов был приподнят на 6 сантиметров ввысь. Но элементы подвески (в том числе и мосты) остались на прежнем уровне. Поэтому честный клиренс составлял всего 15,5 сантиметров. Но углы подъема за счет высокого расположения бамперов значительно увеличились. Машина отлично справляется с рыхлым снегом и мокрой грунтовкой.

Дизайн

Внешне автомобиль кардинально отличатся от предшественника «Комби». Так, машина получила более обтекаемый и аэродинамический кузов. Кстати, для снижения коэффициента воздушного сопротивления инженеры ИЖ сильно наклонили лобовое. А боковые стекла сделаны гнутыми. Это решение также позволило немного расширить свободное пространство в салоне.

Конечно, по сегодняшним меркам дизайн машины существенно устарел. Да и осталось таких автомобилей немного. Дело в том, что кузов ИЖ-2126 «ОДА» был склонен к ржавчине. Уже через пару лет эксплуатации на металле появлялись серьезные очаги коррозии. Сегодня же найти целый и не гнилой экземпляр практически невозможно.

Рулевое управление Иж Ода

Рулевое управление: 1 – наконечник рулевой тяги; 2 – контргайка; 3 – рулевая тяга; 4 – нижний карданный шарнир; 5 – защитный колпачок; 6 – картер рулевого механизма; 7 – защитный чехол; 8 – резиновое кольцо; 9 – втулка рейки; 10 – шестерня; 11 – шариковый подшипник; 12 – рейка; 13 – игольчатый подшипник; 14 – крышка выключателя сигнала; 15 – рулевое колесо; 16 – рулевая колонка, 17 – резиновая прокладка; 18 – хомут; 19 – контргайка; 20 – гайка упора рейки; 21 – пружина упора; 22 – упор рейки

Описание конструкции

Рулевое управление – травмобезопасное (рулевой вал с двумя карданными шарнирами). Рулевой механизм – типа “шестерня-рейка” с рулевыми тягами.

Картер рулевого механизма – литой, из алюминиевого сплава, прикреплен в моторном отсеке к подрамнику. В картере установлены приводная косозубая шестерня и

зубчатая рейка, которые находятся в постоянном зацеплении. Передний подшипник приводной шестерни (на торце) – игольчатый, задний (ближе к рулевому валу) – шариковый. От осевого перемещения шестерня зафиксирована через шариковый подшипник: его внутреннее кольцо удерживается на хвостовике шестерни стопорным кольцом, а наружное прижимается гайкой к торцу гнезда подшипника в картере рулевого механизма. Гайка закрыта защитным чехлом (пыльником), надетым на хвостовик приводной шестерни.

Правая (цилиндрическая) часть рейки опирается на пластмассовую втулку в корпусе рулевого механизма, а левая (зубчатая) часть поджимается к приводной шестерне пружиной через упор. Пружина, в свою очередь, поджимается регулировочной гайкой с контргайкой.

В торцы рейки ввернуты неразборные шаровые шарниры рулевых тяг. Корпуса шарниров служат также ограничителями хода рейки, упираясь при максимальных ее перемещениях вправо и влево в картер рулевого механизма. При возникновении люфта в шаровых шарнирах рулевые тяги за-меняются целиком. Места выхода рейки из картера защищены гофрированными резиновыми чехлами.

С наружных торцов на тяги навернуты наконечники, шаровые пальцы которых закреплены своими конусными поверхностями в рычагах поворотных кулаков. Резьбовые соединения наконечников с тягами зафиксированы контргайками. Вращением рулевых тяг в резьбах наконечников регулируют угол схождения управляемых колес автомобили. Чтобы при этом не повредить защитные чехлы рулевых тяг, рекомендуется смазать места выхода тяг из чехлов пластичной смазкой.

Вал рулевого управления – составной, трехзвенный, с двумя карданными шарнирами и эластичной муфтои. Верхний (трубчатая) часть вала опирается на два шариковых радиальных подшипника, установленных в трубе кронштейна. На конусных шлицах верхнею конца вала закреплено гайкой рулевое колесо.

Дли смазки шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Видео про “Рулевое управление” для Иж Ода

рулевая рейка ИЖ-ОДА 2126

Рулевая рейка ИЖ Ода на классику

рулевая 2126 косяк

Иж ода не работает панель приборов

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется. Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Салон

Дизайн интерьера довольно современный для 1990 годов. Однако к 2000-м он заметно устарел. Так, в автомобиле находится простой трехспицевый руль и стрелочная панель приборов. Отметим, что в салоне было очень мало места. Чтобы хоть как-то расширить объем, инженерам пришлось сместить двигатель и редуктор задний в ИЖ-2126 «ОДА в правую сторону. Таким образом, увеличилось место в педальном узле и улучшилась общая эргономика.

Какие есть недостатки по салону в данном автомобиле? Отзывы владельцев отмечают плохое качество шумоизоляции. Также внутри довольно жесткий пластик и бесформенные сиденья. В этой машине быстро устаешь – отмечают владельцы. С другой стороны, стоит понимать, что ИЖ «ОДА» — это, по сути, разработка 1980 годов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Подводим итоги

Итак, мы выяснили, что собой представляет данный автомобиль. Среди плюсов его стоит отметить:

• Низкую цену.
• Доступность запчастей на ИЖ-2126 «ОДА». Найти их можно в любом магазине.
• Высокую грузоподъемность.
• Простоту ремонта. ИЖ-2126 «ОДА» может обслуживаться и ремонтироваться в гаражных условиях. В конструкции нет каких-либо сложных деталей, требующих наличия специальных знаний и инструментов.

Но в то же время машина обладает массой недостатков. Это устарелый дизайн, гниющий кузов, отсутствие какой-либо безопасности, слабая динамика и постоянные поломки в процессе эксплуатации. Поэтому стоит хорошенечко подумать, прежде чем брать себе данный автомобиль.
