Система зажигания двигателя

Доработка схемы зажигания

С проблемой запуска двигателя в дни с большими морозами я столкнулся давно, когда ездил на автомобиле «Ока». Так как двигатель у «Оки» двух цилиндровый, то запустить его, из-за наличия мертвой точки, гораздо сложнее, чем четырехцилиндровый. Менял датчик холла, коммутатор, катушку зажигания, высоковольтные провода, свечи, но достичь уверенного запуска двигателя в морозы так и не получилось.

Проанализировав электрическую схему зажигания, пришел к выводу, что если подключить электролитический конденсатор к выводу катушки зажигания, на который подается +12 В, то все плохие контакты, через которые подается питающее на катушку напряжение наоборот, буду играть положительную роль, так как будут уменьшать разряд конденсатора. Сначала я установил только конденсатор С1, не хотелось резать провода для впайки диода VD. Пуск двигателя значительно улучшился. После установки диода, который не позволяет разряжаться конденсатору в электропроводку автомобиля при пуске двигателя, «Ока» стала с первого раза, на удивление многим, заводится даже при 25 градусном морозе.

Работает схема следующим образом. Когда вставляется ключ зажигания и поворачивается до первого фиксированного положения, конденсатор С1 через диод VD быстро зарядится от аккумуляторной батареи с учетом падения напряжения на диоде около 1,2 В, до напряжения 11,5 В. При пуске двигателя, на катушку зажигания будет подано не напряжение с аккумулятора величиной 9,5 В, а напряжение с заряженного конденсатора 11,5 В. Таким образом высокое напряжение упадет не на 35%, а всего на 20% и высокое напряжение составит не менее 23 кВ, что вполне достаточно для уверенного возникновения в свечах искры.

Эффективность работы схемы можно еще улучшить, если поставить дополнительно автомобильное реле, подключить его обмотку параллельно реле пуска стартера, а пару нормально замкнутых контактов параллельно диоду. Тогда, когда стартер будет выключен, напряжение с аккумулятора на катушку зажигания будет подаваться, минуя диод. Если в реле стартера есть свободная пара нормально замкнутых контактов, то можно использовать их и не устанавливать дополнительное реле. Замыкание с помощью реле выводов диода еще повысит высокое напряжение на выходе катушки зажигания на несколько киловольт.

Конструкция и детали

Диод VD1 подойдет любого типа, рассчитанный на ток не менее 8 А и обратное напряжение не менее 25 В. Еще лучше применить диод Шоттки, например 90SQ045 (45 В, 9 А). Тогда необходимость в установке дополнительного реле отпадает, так как падение на диоде Шоттки составит всего 0,2 В, что и без установки дополнительного реле увеличит высокое напряжение на несколько киловольт. Такие диоды используют в низковольтном выпрямителе блоков питания компьютеров.

Электролитический конденсатор подойдет любого типа, рассчитанный на напряжение не менее 25 В и емкостью не менее 20000 мкф. Конденсатор должен быть рассчитан на работу в широком диапазоне температур, минус 30-65 градусов Цельсия. Лучше всего подходит конструкция конденсатора с выводами, рассчитанными на винтовое подключение. Я устанавливал конденсатор как на фото.

Если нет подходящего по емкости конденсатора, то можно подключить параллельно, соблюдая полярность, несколько конденсаторов меньшей емкости. При параллельном соединении плюсовые выводы конденсаторов соединяются с плюсовыми, а минусовые с минусовыми. Общая емкость тогда составит сумму всех соединенных параллельно конденсаторов.

Например, есть 4 конденсатора емкостью 4700 мкФ, соединив их параллельно, получим конденсатор емкостью 18800 мкФ.

Что касается реле, то можно применить любое автомобильное реле, имеющее нормально замкнутые контакты.

Конденсатор желательно установить в непосредственной близости с катушкой зажигания, но, для предотвращения его перегрева, на максимально возможном удалении от двигателя. Место установки должно не допускать попадания влаги на выводы конденсатора во время движения автомобиля. Предложить готовое решение по размещению диода и конденсатора сложно, так как каждая марка автомобиля имеет оригинальную конструкцию, и место установки деталей приходится выбирать индивидуально.

Вместо конденсатора можно применить кислотный аккумулятор небольшой емкости, например от UPS компьютера. Это еще более лучший вариант, чем установка конденсатора. Дополнительный аккумулятор будет при работе двигателя постоянно подзаряжаться и благодаря тому, что система зажигания будет питаться от двух аккумуляторов, дополнительный аккумулятор всегда будет полностью заряжен. При пуске двигателя на систему зажигания будет всегда подаваться напряжение питания более 12 В.

Контактный тип зажигания

Самая распространенная схема — система зажигания «Газ», используемая для воспламенения топливной смеси, более известная как прерывательно-распределительная система. Данное устройство создает искру очень высокого вольтажа, до 30 тысяч В, на контактах свечей. Для того чтобы это выполнить, свечи соединяются с катушкой, благодаря которой и происходит образование необходимого напряжения. Сигнал на катушку подается при помощи специальных проводов, обладающих необходимыми характеристиками. При размыкании контактной группы при помощи специального кулачка как раз и происходит создание искры.

Стоит отметить, что момент ее возникновения должен четко соответствовать специальному положению поршней. Это достигается в результате установки четко рассчитанного распределителя, который передает вращательное движение на специальный прерыватель-распределитель. Главным недостатком такой системы является присутствие механического износа, и как результат – изменяется время создания искры, а также ее качество. Если искра не будет подаваться своевременно, это повлияет на правильную работу двигателя, а значит, потребуется довольно частое вмешательство в его работу и регулировку.

Несмотря на это, контактно-транзисторная система зажигания используется и по сегодняшний день. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

Электронное зажигание

Данная система исключает использование движущихся механических деталей. Достигается это благодаря применению специальных датчиков и блока управления. Создание искры, а также момент ее подачи на определенную свечу осуществляются более точно, чем в системах, которые используют механические распределители. В сумме это дает хорошую возможность улучшить работу силовой установки автомобиля, а также существенно увеличить мощность, не увеличивая расхода топлива. Система отличается очень высокой надежностью и качеством исполнения поставленных задач. Такая электронная система зажигания используется на многих современных автомобилях, благодаря высокой надежности и отличным рабочим параметрам.

Электронный типа зажигания

Принцип работы последнего, и самого совершенного типа зажигания довольно сложен. Имеет эта модель два названия: электронное зажигание или микропроцессорная система зажигания, правильны и верны оба названия, как называть выбирать вам. Здесь практически полностью отсутствуют какие-либо трущие или механические детали, все полностью происходит с помощью электроники. Помимо всего, что было указано электронное зажигание имеет еще и разные входные датчики, и электронный блок управления. Входные датчики необходимы для того, чтобы электронная система зажигания фиксировала показатели работы двигателя, чтобы вовремя подать искру в требующий того цилиндр. То, какие датчики применяются в машинах может отличаться в зависимости от машины. К примеру, распространены датчики вращения коленчатого вала, и датчики массового расхода воздуха, на самом деле их очень много.

Как видим, микропроцессорная система зажигания является наиболее совершенной системой из возможных, именно она сейчас является самой распространенной среди современных автомобилей всех производителей, и отечественных в том числе. Наши автомобили в этом показателе нисколько не уступают иномаркам.

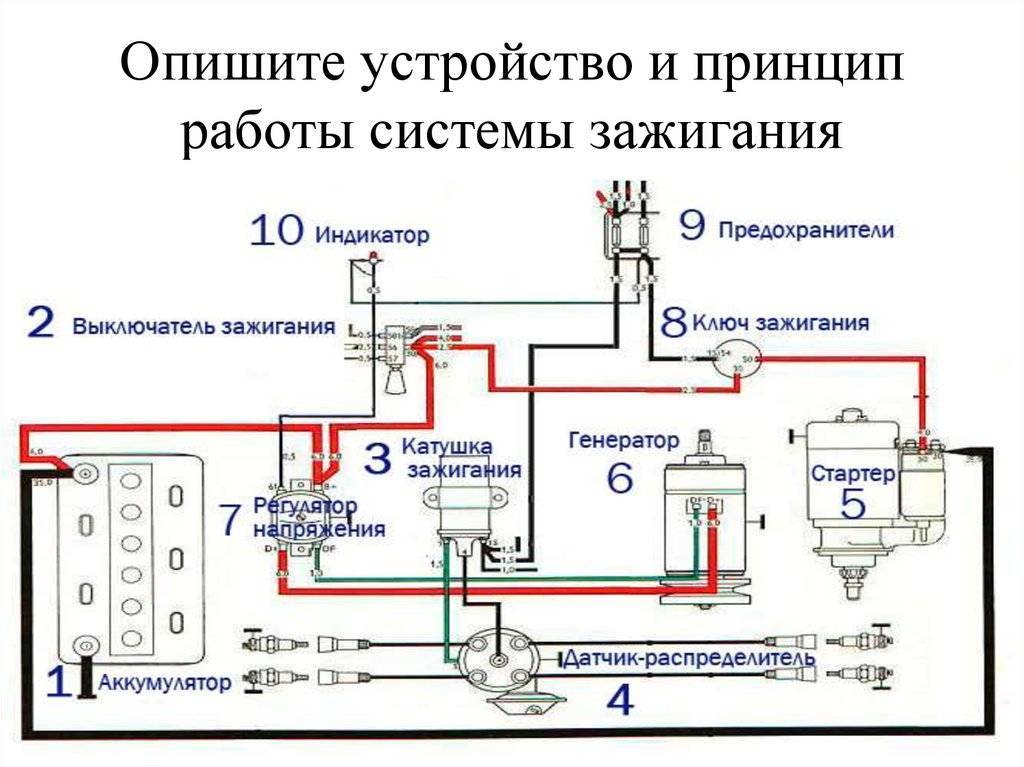

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

Основные элементы:

  • источник питания (аккумуляторная батарея и автомобильный генератор);
  • накопитель энергии;
  • выключатель зажигания;
  • блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
  • блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
  • свечи зажигания;
  • высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

  • аккумуляция электрической энергии;
  • трансформация (преобразование) энергии;
  • разделение по свечам зажигания энергии;
  • образование искры;
  • разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Разновидности катушек

На сегодняшний день существует достаточное количество типов катушек зажигания, которые можно устанавливать как на старые отечественные автомобили с карбюраторными двигателями, так и на более современные автомобили с непосредственным впрыском топлива.

Корпусные катушки зажигания устанавливаются на автомобили с механическим распределением зажигания, где распределитель, вращаясь, подает высоковольтное напряжение на каждую свечу зажигания в определенной последовательности. Такой способ коммутации и распределения напряжения не применяется в современном автомобилестроении из-за малых сроков службы и низкой надежности.

Двухискровая катушка зажигания позволяет генерировать напряжение для свечей одновременно в двух цилиндрах двигателя за один оборот коленчатого вала, при этом согласование между системой зажигания и распределительным валом не требуется. Такие катушки целесообразно применять только в двигателях с четным количеством цилиндров, например, для двигателя с четырьмя цилиндрами понадобится две катушки, с шестью — три, соответственно, с восьмью — четыре.

Двухискровая катушка зажигания

«Интеллектуальная» штекерная катушка зажигания является одноискровой и устанавливается прямо на каждую свечу зажигания. Конструкция и функциональные характеристики такой катушки позволяют отказаться от применения в системе высоковольтных проводов, но при этом необходимы соединительные зажимы (клеммы), рассчитанные на высокое напряжение. За счет своей компактности эти катушки применяют в автомобилях с малым объемом свободного подкапотного пространства, но компактный — не значит малоэффективный. Штекерная катушка может запросто конкурировать со своими собратьями.

Устройство штекерной катушки зажигания

Достоинствами катушки являются:

  1. Наиболее широкий диапазон настройки угла опережения зажигания.
  2. Диагностика пропусков зажигания с первичной и вторичной обмоток.
  3. Искрогашение во вторичной цепи с помощью высоковольтного диода.

Контактная (батарейная) система зажигания

Система зажигания двигателя с принудительным воспламенением рабочей смеси должна обеспечить увеличение напряжения аккумуляторной батареи или генератора (в зависимости от режима работы двигателя) до величины, необходимой для возникновения электрического разряда между электродами свечи зажигания, и в требуемый момент (момент зажигания) подать это напряжение на соответствующую свечу. Момент зажигания характеризуется углом опережения зажигания, который представляет собой угол поворота коленчатого вала двигателя, отсчитываемый от положения вала в момент подачи искры до положения, когда поршень приходит в верхнюю мёртвую точку (ВМТ).

Применявшиеся ранее и применяемые в настоящее время системы зажигания получают необходимую высоковольтную энергию не непосредственно от аккумуляторной батареи, поскольку для пробоя электрической дугой воздушного зазора между электродами свечи зажигания напряжения 12-вольтовой батареи явно не хватит. Для возникновения дуги между электродами свечи зажигания требуется напряжение не менее 8000 В, а при многих режимах работы двигателя значительно большее. По этой причине необходимо существенно увеличить напряжение аккумуляторной батареи посредством промежуточного преобразователя и накопителя энергии, который, в зависимости от способа преобразования и аккумулирования энергии, может быть индуктивным или емкостным.

В системах зажигания автомобильных двигателей наиболее широко используются индуктивные накопители электрической энергии, использующие в своей работе явление самоиндукции, возникающее в трансформаторе при прохождении через одну из его обмоток переменного тока. Возникает вопрос – откуда в бортовой сети автомобиля с неработающим двигателем, может появиться переменный ток? Ведь аккумуляторная батарея – источник постоянного тока.

Для ответа на этот вопрос следует вспомнить – что, по определению, называется переменным электрическим током? Это ток, который с течением времени изменяется по величине и (или) по направлению. Следовательно, если цепь, соединяющую выводы аккумуляторной батареи, периодически выключать и включать, то в периоды нарастания тока и его исчезновения (которые характеризуются определенными временными отрезками) в цепи протекает именно переменный ток, изменяющийся с течением времени по величине (от нуля до 12 вольт и наоборот). А раз в цепи присутствует переменный ток, то посредством явлений индукции и самоиндукции его напряжение можно изменять по величине до требуемого значения.

Именно это свойство переменного тока используется во всех известных системах зажигания. Разница заключается лишь в использовании прерывателей и накопителей электроэнергии различных принципиальных конструкций, способных эффективно отдать накопленную энергию для возникновения дуги между электродами свечи.

Устройство

Технически система содержит ряд узлов, расположенных в моторном отсеке, на двигателе или в салоне автомобиля.

Источник питания

Питается система зажигания от бортовой сети автомобиля, обычно без предохранителя, чтобы не снижать надёжность. Включение питания происходит от замка с ключом, который управляет мощным реле, поскольку ток потребляется значительный.

Выключатель

В последнее время выключатель зажигания лишь инициирует рабочий режим электронного блока управления двигателем (ЭБУ), который сам подаёт питание на реле отдельных устройств, платы управления, силовые ключи, бензонасос и вентилятор охлаждения. Если зажигание включено, а двигатель не запущен, то потребление тока автоматически сводится к минимуму.

Накопитель энергии

В качестве накопителя сейчас почти повсеместно используется магнитное поле сердечников катушек зажигания. В нужный момент силовой ключ открывается, по первичной цепи трансформатора начинает протекать нарастающий ток, что вызывает увеличение магнитного потока.

После закрывания транзистора вся накопленная энергия через вторичную обмотку расходуется на искровой разряд в свече.

Свечи

Свеча выступает в роли важнейшего элемента, поскольку трудится в очень сложных условиях. Искру надо обеспечит при высоком давлении в точно определённый момент, при этом выступающие в цилиндр части не должны перегреваться или охлаждаться до такой степени, что их забросает смесью, маслом или продуктами горения. Поэтому свечи подбираются по калильному числу под конкретный двигатель.

Для увеличения срока службы в состав электродов вводятся платина или иридий. Такие свечи могут выполняться с заострённым тонким центральным электродом, что повышает напряжённость поля и улучшает искрообразование. Традиционные сплавы при такой конфигурации быстро изнашиваются от электрической и тепловой эрозии.

Система распределения зажигания

Распределение икры по цилиндрам выполняется различными способами, механическими и электронными. Иногда искра с целью упрощения подаётся одновременно в два цилиндра сразу, но поскольку в одном из них в этот момент происходит такт выпуска, то это ни на что не повлияет.

Распределитель (трамблёр)

Самый простой распределитель содержит бегунок с контактом, вращающийся через привод от коленвала. Синхронизация обеспечивает его положение точно напротив нужного выходного высоковольтного наконечника, куда и уходит разряд. Гальванического контакта тут нет, небольшой промежуток легко пробивается мощным выходом катушки.

Коммутатор

Так принято называть транзисторный блок, принимающий сигнал датчика, установленного вместо контактов прерывателя. На самом деле блок ничего не коммутирует, а просто усиливает слабый сигнал до величины, способной запасти нужную энергию в катушке. Состоит из управляющей электронной схемы и силового транзисторного ключа.

Блок управления

В сложных системах все элементы, кроме катушек и датчиков, объединены в управляющем блоке. Он содержит приёмные усилители сигналов датчиков, микропроцессорное устройство обработки информации, обычно совмещающее управление впрыском и зажиганием, а также драйверы – мощные выходные транзисторные ключи.

Высоковольтные провода

В последние десятилетия от высоковольтных проводов, ранее соединявших выходы катушек с наконечниками свечей зажигания, отказываются.

Ненадёжная изоляция и трудности с обеспечением перезаряда паразитных ёмкостей, поэтому на современном автомобиле этих проводов нет, а на каждую свечу надета персональная одноконтактная катушка.

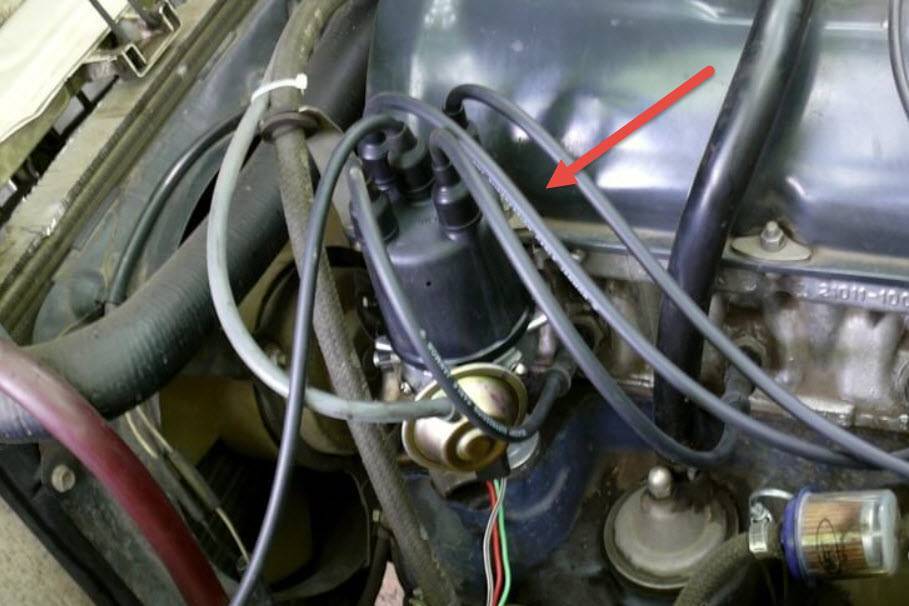

Регулировка трамблёра

Резюмируя сегодняшнюю статью, не лишним будет осветить один нерассмотренный, но крайне важный аспект ремонта трамблёра, а именно – его регулировку. Суть последней заключается в выставлении правильных зазоров на бегунке распределителя. Сразу стоит отметить, что верно отрегулировать трамблёр получится лишь в том случае, если он установлен правильно, то есть – согласно описанному выше порядку.

Начнём с настройки зазоров, которая проводится следующим образом:

  1. Выставляем валы мотора в требуемое положение, как было описано выше;
  2. Демонтируем крышку трамблёра и проверяем, чтобы наружный контакт был повернут в сторону 1-ого цилиндра мотора, а воображаемая линия между защёлками крышки распределителя параллельна оси двигателя. Если это не так, значит — требуется регулировка зазоров;
  3. Как же выставить зажигание? Очень просто, для этого:
    • скручиваем крепления трамблёра;
    • вращаем ротор до тех пор, пока насаженная на него крышка не станет параллельна оси мотора;
    • устанавливаем крепление обратно.

В случае с выставлением угла опережения зажигания действовать придётся по-другому:

  1. Сначала подготавливаем лампочку с патроном и проводом;
  2. Затем подключаем её одним концом на массу, другим – на катушку зажигания в трамблёре;
  3. После этого поддомкрачиваем переднее колесо справа и вращаем его по часовой стрелке, предварительно включив зажигание;
  4. Если лампа потухла – угол выставлен верно, в ином случае требуется настройка;
  5. Для регулировки, опять же, откручиваем крепление трамблёра, после этого крутим колесо против часовой стрелки до тех пор, пока лампочка не загорится. В этом положение фиксируем распределитель.

В целом, особых сложностей в регулировке трамблёра нет. Главное в ходе этой процедуры – следить за положением контактов, зазоров и действовать согласно описанному выше алгоритму.

Пожалуй, на этом всё. Надеемся, сегодняшняя статья помогла вам понять:

  • как установить трамблёр на своё место;
  • как выставить зажигание при помощи распределителя;
  • и как понять, что он неисправен.

Удачи в эксплуатации и обслуживании авто!

Что такое контактная система зажигания автомобиля

Современные автомобили получили батарейный тип электрической системы. Ее схема следующая. Плюсовой полюс аккумулятора проводами подсоединяется на все электрооборудование автомобиля. Минус подсоединяется к кузову. С каждого электрического прибора минусовый провод также подсоединяется к металлической части, соединенной с кузовом. Благодаря этому в машине меньше проводов, а электроцепь замыкается через кузов.

Черная стрелка — ток низкого напряжения, красная — высокого

Система зажигания автомобиля может быть контактной, бесконтактной или электронной. Изначально на машинах использовался контактный тип систем. Все современные модели получают электронную систему, которая имеет принципиальное отличие от предыдущих видов. Зажигание в них контролируется микропроцессором. Как переходная модификация между этими разновидностями существует бесконтактная система.

Так же, как и в остальных вариантах, цель данной СЗ заключается в том, чтобы сгенерировать электрический импульс нужной силы и направить его на конкретную свечу зажигания. Контактный тип системы в своей схеме имеет прерыватель-распределитель или трамблер. Этот элемент осуществляет управление накапливанием электрической энергии в катушке зажигания и распределяет импульс по цилиндрам. В его устройство входит кулачковый элемент, который вращаясь на валу, поочередно замыкает электрические цепи конкретной свечи. Подробней о его устройстве и работе рассказывается в другой статье.

В отличие от контактной системы бесконтактный аналог имеет транзисторный тип управления накапливания и распределения импульса.

Контактный тип зажигания

Самая распространенная схема – система зажигания «Газ», используемая для воспламенения топливной смеси, более известная как прерывательно-распределительная система. Данное устройство создает искру очень высокого вольтажа, до 30 тысяч В, на контактах свечей. Для того чтобы это выполнить, свечи соединяются с катушкой, благодаря которой и происходит образование необходимого напряжения. Сигнал на катушку подается при помощи специальных проводов, обладающих необходимыми характеристиками. При размыкании контактной группы при помощи специального кулачка как раз и происходит создание искры.

Стоит отметить, что момент ее возникновения должен четко соответствовать специальному положению поршней. Это достигается в результате установки четко рассчитанного распределителя, который передает вращательное движение на специальный прерыватель-распределитель. Главным недостатком такой системы является присутствие механического износа, и как результат – изменяется время создания искры, а также ее качество. Если искра не будет подаваться своевременно, это повлияет на правильную работу двигателя, а значит, потребуется довольно частое вмешательство в его работу и регулировку.

Несмотря на это, контактно-транзисторная система зажигания используется и по сегодняшний день. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

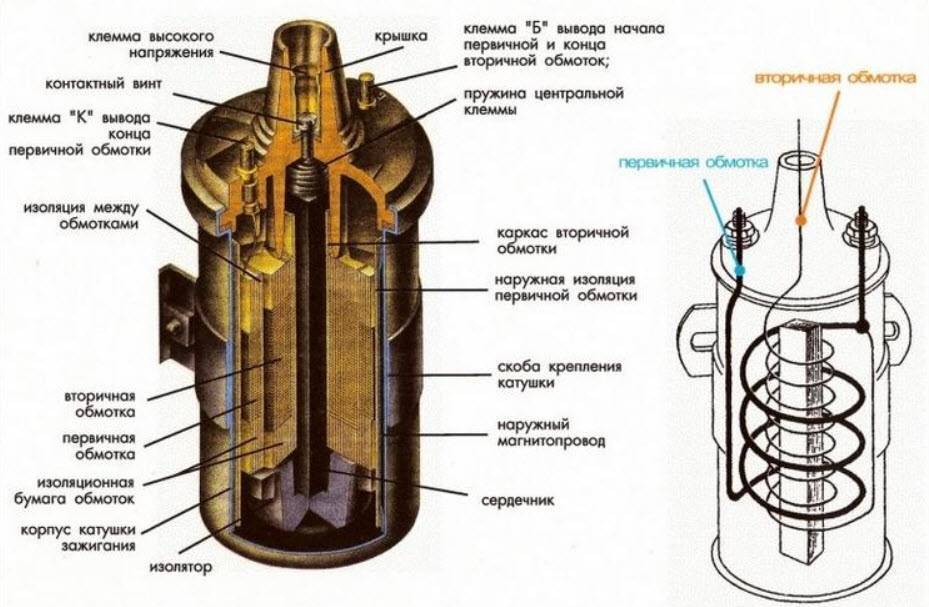

Классическая конструкция катушки зажигания

Наипростейшие катушки зажигания имеют две медные обмотки, которые насчитывают до 150 витков в первичной и до 30000 во вторичной. Они обе являются изолированными. Цель изоляции — предотвращение возникновения короткого замыкания. Их корпус очень похож на стакан с крышкой. На нее выведены контакты первичной обмотки. Вторичная обмотка находится внутри первичной. Один ее конец соединен с обмоткой низшего напряжения. Второй конец тоже выведен на крышку бобины. Его задача- подключение цепи, которая соединяет трансформатор со свечой. Внутри обмоток прячется железный сердечник. Его цель — увеличение силы, которая возникает внутри магнитного поля.

Такого рода конструкции являются редкостью в настоящее время. Они уже не используются для автомобилестроения. Но есть вероятность их встретить при ремонте старых машин.

Особенности контактной системы

Исторически контактная система является одной из первых и сегодня ее можно встретить лишь на старых моделях автомобилей. В таких конструкциях формирование высокого напряжения происходит в трансформаторной катушке, а распределение его на свечи реализуется механическим способом — замыканием и размыканием контактов цепи прерывателем-распределителем.

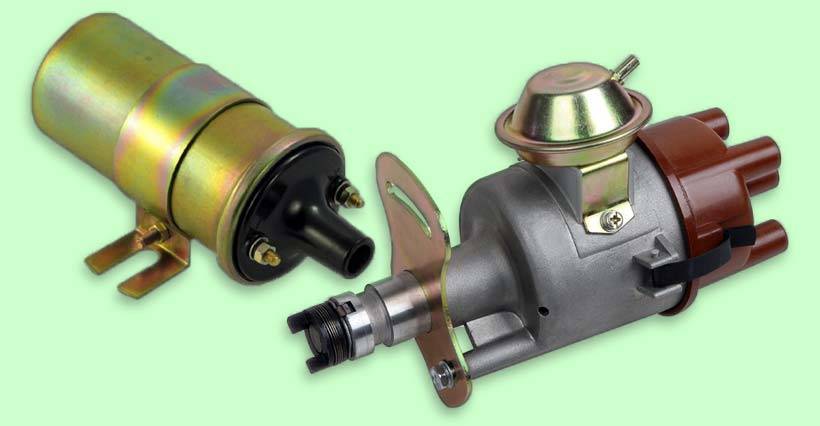

Устройство контактной системы зажигания

Помимо основных элементов, такие системы включают в себя центробежный регулятор опережения зажигания, необходимый для преобразования угла опережения зажигания относительно частоты вращения коленвала. Он представляет собой два груза, воздействующих на мобильную пластину, контактирующую с кулачковым механизмом прерывателя.

Также в контактных схемах применяется вакуумный регулятор опережения зажигания, изменяющий угол опережения соответственно режиму работы (нагрузке) мотора. Он соединен с полостью, находящейся за дроссельной заслонкой, и при нажатии на педаль газа изменяет угол опережения в зависимости от величины разрежения.

При замыкании контактов низкое напряжение подается на первичную обмотку катушки, где аккумулируется энергия и в момент размыкания контакта происходит формирование высокого напряжения на вторичной обмотке. Затем энергия поступает к распределителю зажигания и далее на соответствующую свечу.

Если нагрузка на силовой агрегат повышается, увеличивается частота вращения вала прерывателя-распределителя, и грузы центробежного регулятора расходятся, изменяя положение пластины. Это способствует более раннему размыканию контактов, что увеличивает угол опережения. При снижении нагрузки на двигатель происходит обратный процесс. В чем отличия контактно-транзисторной системы зажигания Следующим поколением системы зажигания стала контактно-транзисторная, предполагающая установку в первичной цепи катушки транзисторного коммутатора. Он позволяет снизить силу тока в обмотке низкого напряжения, что повышает срок эксплуатации контактов.
