Износ коренных и шатунных подшипников скутера 2т — причины

Форсированные двигатели

Ну как же не затронуть тему тюнинга, гонок и драйва. Логичный будет вопрос, если все так плохо с перекрутом, резкими ускорениями и остановками, как же быть с тюнингованными двигателями?

И тут все очень просто:

• Тюнингованный двигатель, например тот, который будет участвовать в гонках, никогда не рассматривается с точки зрения долговечности и надежности. Естественно, он должен быть надежным, но только в рамках одной гонки.
• Его задача, проехать гонку и получить победу. Дальше его разберут и переберут, в случае необходимости установят новые детали и приготовят к новой гонке.
• В тюнинговых двигателях используют дорогие детали, рассчитанные на несколько увеличенные нагрузки.
• При тюнинге двухтактного скутера для участия в гонках, где будут применены максимальные нагрузки на критических оборотах, кардинально пересмотрена система смазки. Она тут не работает по принципу экономии и практичности, тут главная задача – снизить тепловыделение.
• Там совсем другой подход к эксплуатации в принципе и сравнение в данном случае будет не корректным.
• Многие тюнингованные скутеры попросту не доезжают до финиша даже в рамках одной гонки из-за поломок.

Почему двигатель начинает стучать?

Прежде всего, нужно понимать, что стучать может как сам двигатель, так и навесное оборудование. Например, владелец может услышать шум и стук помпы, генератора, насоса ГУР и т.д. Если же говорить о самом двигателе, стуки могут появляться в результате износа или повреждения шатунных вкладышей, поршней, в случае проблем с ГРМ и т.п.

Итак, если неожиданно появился стук в двигателе, основными причинами могут быть:

• снижение уровня моторного масла или потеря его свойств;
• мотор начал перегреваться по тем или иным причинам;
• силовой агрегат изношен, имеются проблемы с ЦПГ и КШМ;

Также важно учитывать, стучит в двигателе только на холодную и/или на горячую. Еще важно определить, является ли такой стук пропадающим или постоянным

Дело в том, что далеко не всегда силовой агрегат стучит постоянно.

Часто стуки прослушиваются только на холодную, однако после прогрева исчезают. Отметим, что в этом случае на некоторых ДВС на холодную слышен стук поршней в цилиндрах. Причина – гильзы цилиндра изношены, что и приводит к образованию зазора между поршнем и стенкой цилиндра.

Однако с учетом того, что поршни алюминиевые, после прогрева происходит их расширение. Не трудно догадаться, что после расширения зазор становится меньше и стук в двигателе пропадает на горячую. Также на холодном моторе может шуметь цепь ГРМ.

Дело в том, что давление масла после пуска ДВС бывает недостаточным. Если конструктивно предусмотрен гидравлический натяжитель цепи ГРМ, натяжения попросту недостаточно и появляется шум, который исчезнет с прогревом.

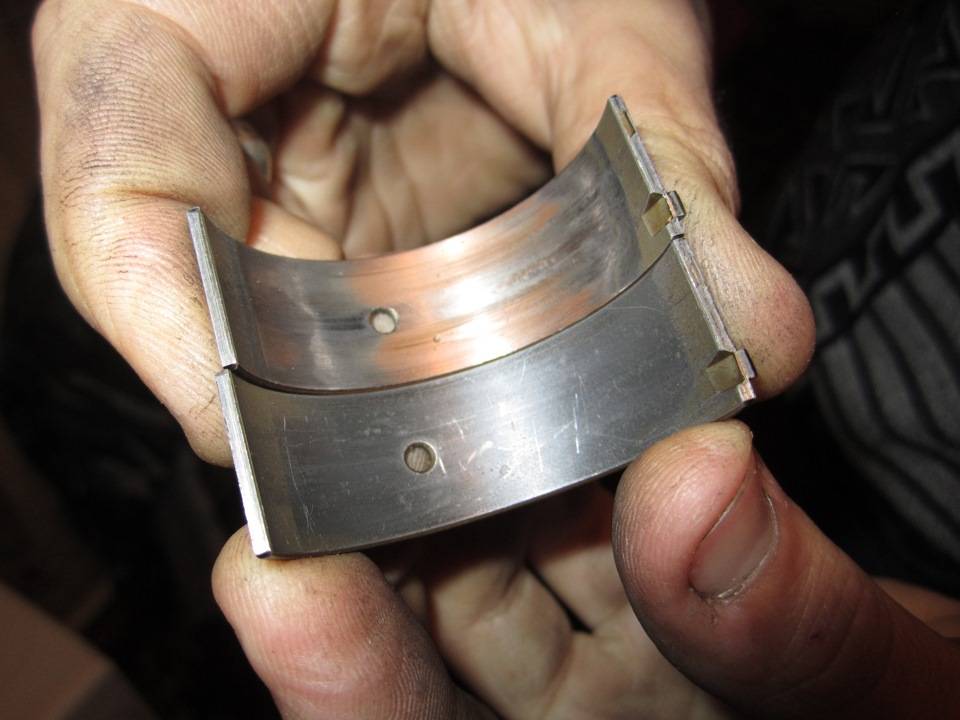

Подшипники качения и скольжения

У многих возникает вопрос — что долговечнее: вкладыш, покрытый мягким сплавом или металлической каленый шариковый подшипник. Большинство ответят — конечно подшипник.

Во вкладышах (подшипнике скольжения) неизменно присутствует давление масла, что подается маслонасосом и вал трудится не по плоскости скольжения, он лежит на масляной подушке. Во время работы он практически не прикасается металлической плоскости.

Насосный эффект подшипников

Шарик подшипника находится в более жестких условиях. Он работает в бензино-масляной эмульсии, едва смазан. На шариковый подшипник действуют сумасшедшие нагрузки: удары от смен нагрузок, собственная инерция шариков и сепаратора, нагрузки от шатуна. Подшипник начинает нагреваться. Нагреваясь, он интенсивно выпаривает масло с беговой дорожки, и от этого греется еще больше. На оборотах, близких к предельным, шарикоподшипник совсем прекращает смазываться. Центробежная сила выкидывает масляную пленку, а сам подшипник переходит в наивысшую стадию нагрузки — к его разрушению подключается насосный эффект самих шариков (на рисунке стрелками показаны направления выброса смазки). Каждый шарик при 7000 — 7500 оборотах начинает работать, как лопасть центробежного насоса. При этом шарики обезжиривают беговую дорожку. Подшипник начинает «гореть». Только прессовая посадка в гнездо картера немного спасает положение — дюралюминиевый картер отнимает часть тепла. Во время разборки на подшипниках, работавших на максимальных оборотах, наблюдаются характерные цвета — явный знак перегрузки по оборотам.

Кроме рассмотренного «перекрута», на долговечность оказывает большое влияние манера езды на двухтактном скутере. Резкое открытие заслонки и дергание рукоятки газа передает опорным подшипникам внезапное ускорение. Но шарики, обладая собственной массой, моментом инерции и будучи обременены нелегким сепаратором, не могут незамедлительно покатиться. В момент очень резкого ускорения коленвала они скользят и сунутся, а не катятся, что вызывет обоюдный износ и шарика и дорожки.

Нижний подшипник шатуна трудится приблизительно в тех же обстоятельствах, хоть «насосный эффект» на нем практически не выражается.

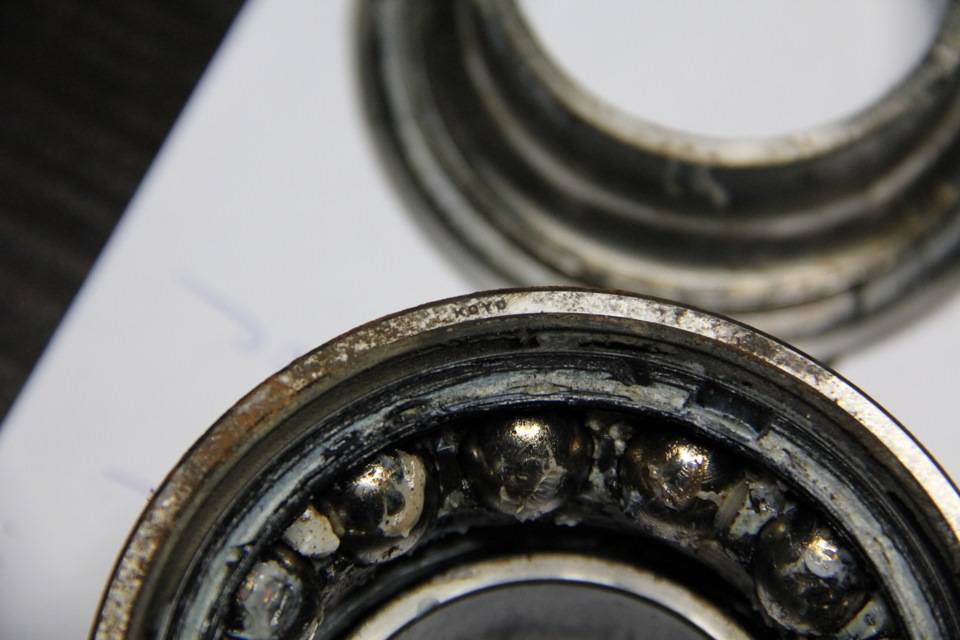

На рисунке — износ опорного подшипника коленвала (радиальный люфт). Результат — замена подшипка и ремонт или замена картера.

Многие воскрикнут: а как же спортивные моторы!? Ударные перегрузки для них нормальны! Спортбайки тянут, ревут, прыгают и скачут. Конечно, это так. Но у них исключительно краткосрочный ресурс — не десятки тысяч километров пробега, а часы! Кроме того, это недешевые двигатели с сложной системой смазки и питания. В их устройствах стараются свести до минимального количества те недочеты двухтактников, о которых Вы читали выше. В дорогих спортбайках применяют другие конструктивные подходы, другие, дорогостоящие материалы.

На каждую модель скутера и мотороллера есть инструкция, а в инструкции — рекомендованная конструктором средняя эксплуатационная скорость. Не пренебрегайте рекомендациями, не дергайте ручку газа! На уклонах, спусках, перекрестках — присбросьте газ! Давайте передохнуть всему двигателю, а подшипникам — хорошо смазаться.

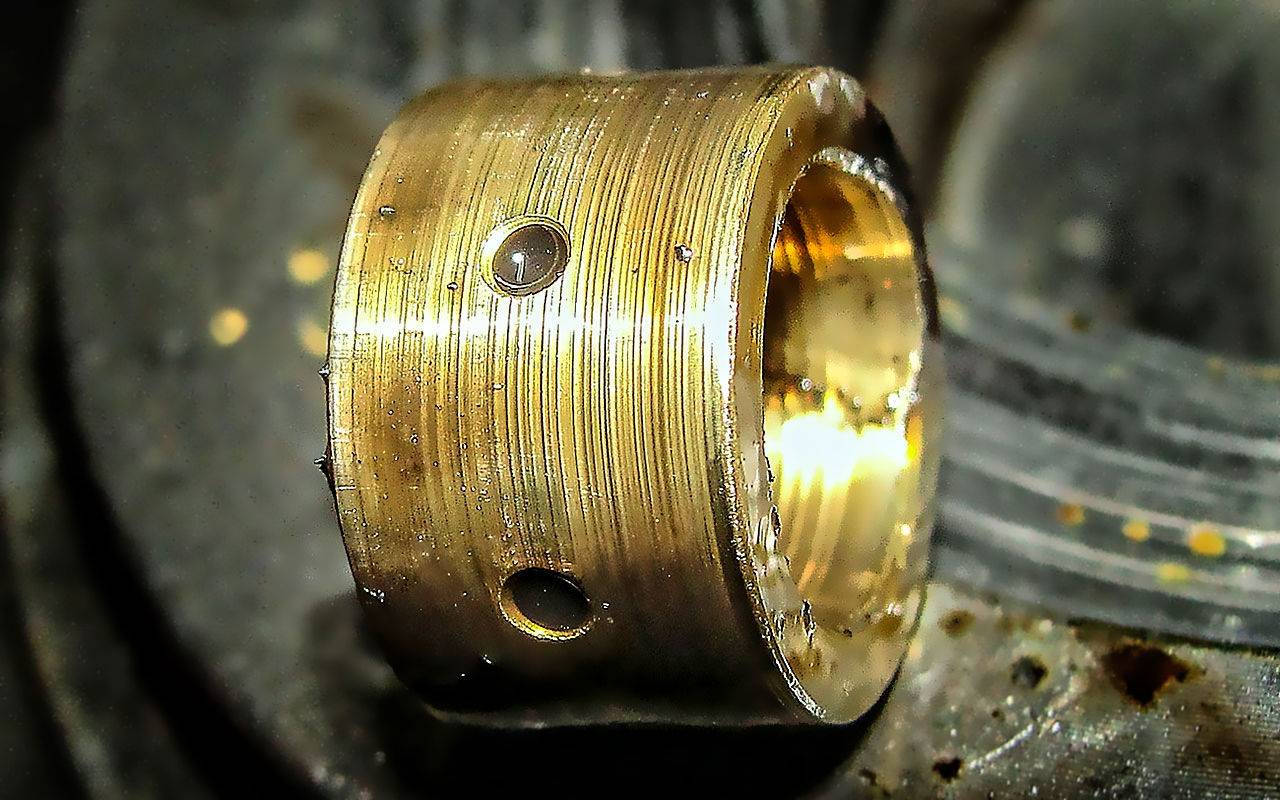

Проверка износа верхней головки шатуна скутера

В очищенную от смазки средством для промывки карбюратора верхнюю головку шатуна, вставим игольчатый подшипник и поршневой палец. Нежно взявшись руками за выступающие концы пальца, пробуем определить наличие вертикального люфта. Небольшой горизонтальный люфт будет присутствовать, это нормально. При наличии значительного вертикального люфта, если используется бывший в употреблении игольчатый подшипник или палец, пробуем повторить проверку с новыми деталями. Если люфт сохраняется, то коленвал скутера однозначно подлежит замене. Если при контроле с новым пальцем и подшипником люфта нет, то замене подлежат вышеозначенные детали, — их износ больше допустимого.

Проверка износа нижней головки шатуна скутера

При любом ремонте, связанном с заменой ЦПГ скутера обязательно надо проконтролировать состояние коленвала, особенно если обнаружен люфт в верхней головки шатуна. Для этого необходимо сначала промыть нижнюю головку шатуна с помощью аэрозоли — промывки карбюратора. Далее, возьмём шатун пальцами ровно так, как показано на рисунке. Сжимать шатун не следует, наоборот, держать надо совсем с незначительным усилием. Покачав шатун вправо-влево мы обнаруживаем горизонтальный люфт. Это нормально. Далее, уперев шатун сначала влево, затем вправо, выбираем среднее положение, когда шатун точно не касается щёчек.

Удерживая его в таком положении, аккуратнейшим образом делаем движения вверх-вниз на уровне чувствительности подушечек пальцев. Ещё раз подчёркиваем: надо не ошибиться, приняв за вертикальный люфт удары о боковые щёчки, для этого несколько раз в процессе покачиваем шатун вправо-влево до упора с тем, что бы убедиться, что он находится в строго центральном положении относительно щёчек коленвала. Критерием износа является не величина люфта, если нам удалось таковой обнаружить, а сам факт его наличия. Коленвал с изношенными головками шатуна при движении поршня вверх-вниз будет испытывать ударные нагрузки, износ будет прогрессировать по экспоненте. При наличии вертикального люфта коленвал однозначно подлежит замене. Так же, скорее всего, подлежат замене и сальники и коренные подшипники скутера. Особенно это актуально, если причиной преждевременного износа поршневой являлась езда без воздушного фильтра или с непропитанным фильтром, что для скутера равносильно.

Как затягивать коренные вкладыши и вкладыши шатунов

Итак, с учетом вышесказанного становится понятно, что момент затяжки коренных и шатунных вкладышей крайне важен. Теперь перейдем к самому процессу сборки.

1. Прежде всего, в постели коренных шеек устанавливаются коренные вкладыши. Необходимо учитывать, что средний вкладыш отличается от других. Перед установкой подшипников удаляется смазка-консервант, после чего на поверхность наносится немного моторного масла. После этого ставятся крышки постелей, после чего осуществляется затяжка. Момент затяжки должен быть таким, который рекомендован для конкретной модели силового агрегата. Например, для моторов на модели ВАЗ 2108 этот показатель может быть от 68 до 84 Н·м.
2. Далее производится установка вкладышей шатунов. Во время сборки необходимо точно установить крышки на места. Указанные крышки промаркированы, то есть их произвольная установка не допускается. Момент затяжки шатунных вкладышей немного меньше по сравнению с коренными (показатель находится в рамках от 43 до 53 Н·м). Для Lada Priora коренные вкладыши затягиваются с усилием 68.31-84.38, а шатунные подшипники имеют момент затяжки 43.3-53.5.

Следует отдельно добавить, что указанный момент затяжки  предполагает использование новых деталей. Если же речь идет о сборке, при которой используются бывшие в употреблении запчасти, тогда наличие выработки или других возможных дефектов может привести к отклонению от рекомендуемой нормы. В этом случае при затяжке болтов можно отталкиваться от верхней планки рекомендуемого момента, который указан в техническом руководстве.

https://youtube.com/watch?v=hTTUlHWrnLs

Диагностика неисправности подшипника

Неисправный подшипник определить достаточно сложно и более информативной будет выглядеть элементарная разборка всего узла. Однако есть и другие признаки, по которым можно судить о неисправности подшипника коленвала.

Как было сказано ранее, повреждение подшипника непременно ведет к повреждению сальника коленчатого вала. Сальник начинает пропускать порцию масла в трансмиссию автомобиля. Оно попадает на диск сцепления, который, уменьшив свое трение, будет пробуксовывать и даст автомобилю нормально разогнаться. Данное явление может сопровождаться повышенным биением коленвала внутри блока цилиндров. Чтобы обнаружить его, достаточно просто прислушаться к поведению двигателя.

Также при повреждении этого подшипника можно заметить странное поведение коробки передач: скорости включаются с странными звуками в виде «подрыкиваний», а то и вовсе не включаются или включаются с рывками и ударами.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Снятие

Звездочки привода масляного насоса и цепи ГРМ, которые мешают снятию коренных подшипников можно снять обычным автомобильным трех или двухлапым съемником. Я использую трехлапый так как он у меня как бы есть и работать им более удобно.

Если бы у меня его не было, то я бы все звездочки и подшипники снял бы при помощи только одного съемника. А покуда съемников у меня навалом, использую, что мне более удобно.

Шестерня привода масляного насоса сидит на цапфе не всей своей внутренней поверхностью, а лишь малой частью в виде проточки. Снимается с вала очень легко, буквально от небольшого усилия.

Цапфа коленчатого вала в месте посадки звездочек имеет утолщение.

Звездочку привода цепи ГРМ простым съемником, которым я сдергивал шестерню привода масляного насоса подцепить не получиться. Так как она посажена близко к подшипнику и лапы съемника зацепами упираются в подшипник и не дают зацепить звездочку.

Для снятия звездочки привода цепи ГРМ лучше всего использовать обычный двухлапый автомобильный съемник с фиксирующей скобой.

Звездочка привода цепи ГРМ сидит на цапфе всей внутренней поверхностью, снимается легко.

Звездочки сняты и дальнейшей работе уже ничего не мешает. Осталось самое сложное — снять подшипники. Основная сложность заключается в том, что подшипники сидят вплотную к щеке коленчатого вала и их никак не поддеть.

В продаже есть специальный съемник вернее целый набор, который позволяет зацепить и снять практически любой подшипник, но стоит он очень дорого. Я было хотел его купить, но передумал: отдавать несколько рублей (около 8 000) за инструмент, который будет использоваться от силы несколько раз в год — не слишком рациональный вариант вложения денег.

Поэтому, наморщил я мозг и сделал следующее: для того чтобы защитить рабочие поверхности коленчатого вала от брызг я взял кусок жести, вырезал в нем полоску, одел его на коленчатый вал, на цапфу одел кусок не нужной трубы и приварил к подшипнику большую шайбу.

Потянул за шайбу съемником и вуаля!!!

Тоже самое я проделал и со вторым подшипником.

Принцип действия и назначение

В отличие от электродвигателя принцип действия КШМ в двигателях внутреннего сгорания значительно сложнее:

• поршни поочередно выталкиваются из цилиндров при воспламенении топливной смеси;
• внутри них шарнирно закреплены шатунные детали сложной конфигурации;
• коленчатый вал имеет ответную посадочную поверхность П-образного типа для нижней головки шатуна, что обеспечивает смещение от оси вращения вала;
• за счет фиксированного расстояния между поршнем и коленвалом шатун описывает амплитуду в виде восьмерки, за счет чего и преобразуется поступательное движение с цилиндров в крутящий момент на валу.

Посторонние звуки при работе на холостую

Стук на холостом ходу является не таким опасным, поэтому не стоит сразу паниковать. Однако рекомендуется оперативно провести диагностику, чтобы устранить проблему. При наборе оборотов шум может пропадать или оставаться еле слышным. Здесь стоит проверить:

• шкив помпы и генератора;
• защиту двигателя и кожух ГРМ;
• шестерни распредвала на люфт (если они предусмотрены конструкцией);
• шкив коленвала.

Бывают случаи (особенно, в автомобилях с автоматической коробкой передач), когда появляется трещина в маховике. Устранить ее не удастся. Здесь придется выполнять замену всего маховика.

Резкое открытие ручки газа и резкое ускорение

Как показывает практика, на преждевременный износ подшипника влияет не только перекручивание двигателя. Мы уже много раз затрагивали вопрос влияния манеры езды на срок службы поршневой и других узлов скутера, но подробно влияние манеры управления скутером на преждевременный износ подшипников коленвала рассмотрен не был.

Не стоит недооценивать негативное влияние резкого открытия ручки газа и резкого ускорения. Вы не на гонках, вам не важны доли секунды, более того, в конечном итоге, если прибытие на заданное место произойдет на пару минут позже, ничего страшного не случится.

Что происходит в момент резкого поворота ручки газа до максимальной отметки и движение с постоянными рывками ручки газа до упора? При грамотно настроенной трансмиссии и неизношенной ЦПГ, двухтактный скутер достаточно резко, часто с рывком трогается с места и также резко может ускоряться со средней скорости до максималки.

В этот момент резкое ускорение получают и подшипники коленвала. Вспомним строение коренного подшипника. Шарики (достаточно тяжелые) тут удерживаются сепаратором, который так же имеет свой вес. В момент резкого рывка, шарик не может набрать моментальное ускорение и какое-то время он вместо того, чтобы катиться, попросту проскальзывает по обойме. Это происходит с каждым шариком и каждый из них один за другим медленно, но уверенно с каждым рывком протирают себе дорожку. После этого, со временем, зазор увеличивается и процесс износа подшипника в целом увеличивается в геометрической прогрессии.

Важные особенности

Обычно просто установить коленвал в блок обратно не получается, для этого нужно

знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.

Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.

Как определить неисправность опорного подшипника передней стойки – признаки и симптомы износа

Автолюбитель должен внимательно прислушиваться к тому, как работает машина, а также замечать малейшие отклонения от нормы. Особенно аккуратным нужно быть в случае, если предварительно вы попали в яму или иным образом повредили целостность ступицы и других рабочих узлов.

Свидетельствовать о проблемах могут:

• Хруст, стук или скрежет. Звук может различаться в зависимости от того, какой тип повреждений имеет место, но услышите вы его из любой точки – как внутри авто, так и находясь снаружи. Шум будет усиливаться при ускорении и торможении, при преодолении небольших неровностей. Если он появляется исключительно при поворотах руля, то, скорее всего, вы имеете дело с другой деталью.
• Частая вибрация. Это характерно не только для ступичного узла, но и для износа дейдвудных подшипников, так как определить их деформацию обычно бывает сложно. Они обычно используются при строении судов, за счет чего их размер поражает. Но все равно вибрировать будет значительно. Если возвращаться к примеру с автомобилем, то вы почувствуете тряску даже от рулевого колеса.
• Поворот в одну или вторую сторону. Основной залог прямого движения – это равномерное, с равной скоростью вращение колес. А оно становится невозможным, если передача силы происходит, но не может воплотиться, так как замыкает важный узел. Простыми словами – одно колесо вращается быстро, а второе чуть медленнее. Но этот же симптом может отвечать за деформацию другой запчасти.

Для домашней техники характерны такие же проявления, но следует дополнительно рассмотреть признаки поломки подшипника в стиральной машине, так как она является одним из важнейших предметов быта и выходит из строя довольно быстро. Определять можно по следующему:

• Появится шум. Первое ощущение, что в барабане находится посторонний предмет. Металлический лязг или треск предвещает трение механизмов друг о друга.
• Раскачивание техники из одной стороны в другую. Из-за чего это происходит? Такое движение говорит о дисбалансе, который, в свою очередь, основан на непрочно затянутых узлах вращения.
• Режим отжима становится хуже. Мощности просто не хватает для того, чтобы обеспечить настолько быстрые повороты. Происходит или прокручивание или соскакивание, то есть вместо двух оборотов, которые заданы двигателем, получится один.

Определить поломку можно двумя способами – своими силами или с помощью специалиста. Второй вариант может быть дороже, но вернее. Авторемонтник знает не только о последствиях поломки опорного подшипника и о необходимости его замены, но и о том, что повлияло на предварительный износ. Это значит, что он сможет исправить корень проблемы и предотвратить повторную неисправность.

Второе достоинство обращения к профессионалам – они точно поставят деталь на место правильно, не перетянут или оставят разболтанной, не начнут неправильно забивать кувалдой, не повредят сам элемент и рядом стоящие части. Но если вы уверены в собственных силах и успехе демонтажа и монтажа, то стоит оглядеть его на вышеперечисленные признаки износа самостоятельно – трещины, наличие матового ободка на внутренней стороне кольца и пр. При необходимости замены воспользуйтесь каталогом на сайте «Подшипник. Моби» – так, вы сразу найдете нужную деталь от надежных производителей с помощью удобного и понятного интерфейса, а ваш ремонт выйдет еще дешевле за счет доступных цен.

Также можно попробовать следующие способы:

• Поставьте авто на домкрат и воспользуйтесь им. Когда вы закрепили транспорт и уверены в его статичности, начните качать колесо по вертикали – справа налево. Чувствуете большой интервал движений? У вас проблемы со ступицей.
• Второй вариант – начните вращение, если появляется хруст, а сам процесс вызывает трудности, требуется применять силу, то нужно обращаться в салон для замены.
• Чтобы не делать это вручную, если у вас передний привод, следует поддомкратить ТС, а затем включить первую передачу и нажать на акселератор. Выключите зажигание и прислушайтесь к звучанию.

В статье мы рассказали, как определять различные неисправности подшипников. Без своевременной их замены возможна резкая остановка колес в связи с тем, что узел заклинит. Не доводите до этого, своевременно проверяйте все неполадки, иначе окажетесь на обочине дороги.

Причины типовых неисправностей, выхода из строя и последующей замены ступичного подшипника

В основном в статье будем затрагивать аспекты, непосредственно касающиеся автомобиля, так как именно в автомобилестроении и эксплуатации авто наиболее актуален этот вопрос. Факторы риска быстрого износа:

• Заводской брак. Негативно влияют на долговечность узла некачественные материалы изготовления, погрешности при вытачивании и шлифовке. Если была оставлена шероховатость, то остается большая вероятность повышенного трения, которая приведет к истончению внешнего слоя металла.
• Неаккуратная езда. Любые неровности дороги неприятны для автолюбителя, но при большой скорости попасть в яму или наскочить на кочку – пятидесятипроцентная вероятность нарушения работы ступицы, могут появиться первые признаки поломки подшипника, но так как определить неисправность сразу невозможно, то придется внимательно следить за поведением и звучанием транспорта на дороге в ближайшее время.
• Недостаток смазочной жидкости. Без смазки вращение не будет происходить плавно. Требуется обеспечить деталям постоянный приток масел. Оно закончится быстро, если выйдет из строя резиновое уплотнительное кольцо, которое отвечает за герметичность. Особенно это актуально в грязную и влажную погоду. Максимально следует следить за элементами, расположенными в колесах, двигателе и прочих важных для авто системах.
• Чрезмерная или недостаточная затяжка. При разболтанном движении невозможна стабильная фиксация всех частей машины. И, в обратном случае, если перезатянуть крепление, то будет сильно нагреваться металл. Это также негативно влияет на длительность эксплуатации.
• Неправильная запрессовка непрофессиональными руками. Может привести к тому, что обойма лопнет или деформируется, встанет с перекосом. Посадочное гнездо замнётся. В итоге нагрузка будет распределяться неравномерно, что приведет к повреждениям.

Избежать вышеперечисленных повреждений подшипников качения или ступицы и их причин можно, если аккуратно ездить, избегать ямы и выбоины, а также своевременно, регулярно производить техническое обслуживание транспортного средства – следить за уровнем и обновлением масел, проверять состояние и степень износа запчастей, а также производить их замену в соответствии со всеми условиями и правилами авторемонта.

В таком случае деталь прослужит вам очень долго, она признана одной из наиболее прочных. Намного скорее сломаются стойки, порвутся резиновые втулки.
