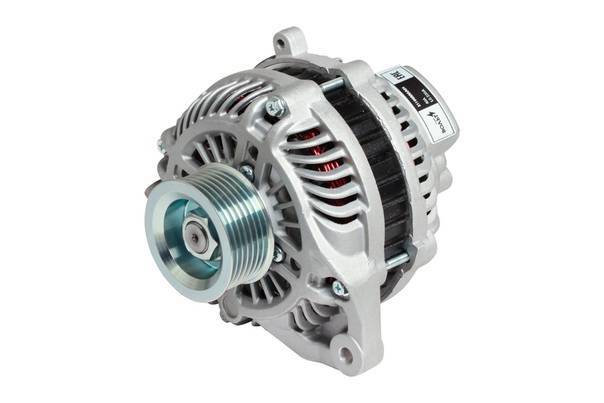

Что такое генератор в машине

От чего зависит срок годности АКБ?

Каждый производитель после изготовления батареи устанавливает гарантийный срок ее эксплуатации.

Кроме этого параметра, существует и фактический период, зависящий от многих факторов — своевременности обслуживания, соблюдения правил эксплуатации, состояния электропроводки и прочих моментов.

Из-за того, что условия обслуживания АКБ отличаются, различается и срок годности изделия.

У автовладельцев, которые эксплуатируют машину только в теплое время года, аккумулятор живет дольше всего. Другое дело, когда автомобиль нужен круглый год, вне зависимости от температуры на улице.

В такой ситуации срок годности АКБ снижается. Это вызвано и тем, что во втором случае водитель может накатать больший километраж.

Также на ресурс аккумулятора влияет:

  • Исправность и правильность работы генератора и регулятора напряжения.
  • Подключение к электропроводке автомобиля дополнительного оборудования, имеющего большой номинальный ток.
  • Режим эксплуатации. Меньше всего «живут» аккумуляторные батареи на такси, которые прохаживают большой километраж в течение года. Кроме того, такие автомобили работают в режиме частого пуска двигателя, что создает нагрузку на АКБ и генератор. При активном применении транспортного средства срок службы источника питания не превышает 1,5 лет.

При обычном режиме эксплуатации, когда автовладелец регулярно проверяет аккумулятор и проводит ТО, ресурс батареи составляет 4-5 лет при общем пробеге за этот период в 60-80 тысяч километров.

Чтобы избежать проблем, желательно периодически проверять напряжение генератора и аккумулятора.

Но упомянутый срок службы не наивысший, ведь при аккуратном обслуживании АКБ может проработать до восьми лет.

Но стоит знать, что рано или поздно замена аккумулятора потребуется, ведь с момента начала эксплуатации рабочие пластины постепенно изнашиваются. Чем больше циклов заряда и разрядки проходит батарея, тем быстрее она выходит из строя.

Практика показывает, что ключевую роль играет генератор, его исправность и текущее напряжение

Вот почему этому аспекту необходимо уделять ключевое внимание

В чем особенности бензиновых генераторов

Такой генератор – источник электроэнергии относительно небольшой мощности, поэтому его стоит покупать лишь в том случае, если нет необходимости в бесперебойной работе сети. Его предел – это 12 часов беспрерывной работы. За час работы такой агрегат потребляет примерно 1-2,5 литра топлива.

Несомненный плюс бензинового электрогенератора в том, что он не боится перепадов температуры и может работать в любую погоду. Его чаще всего используют в приусадебном хозяйстве, подойдет он и для загородного дома. Вес у таких установок обычно небольшой, поэтому его можно брать в поход.

Есть еще цифровые бензиновые генераторы, их еще часто называют инверторными, на них установлена специальная электроника, которая позволяет получать электричество от двигателя и преобразовывать его в напряжение 220 вольт.

Важные моменты

Напряжение (U) и емкость АКБ автомобиля — главные параметры, на которые необходимо уделять внимание при выборе и проверке источника питания. Главным назначением аккумулятора является пуск двигателя в период, когда генератор машины еще не подключился к работе, а АКБ является единственным источником питания

Главным назначением аккумулятора является пуск двигателя в период, когда генератор машины еще не подключился к работе, а АКБ является единственным источником питания.

Чтобы исключить проблемы в эксплуатации, автовладелец должен знать следующие моменты:

  • От чего зависит ресурс аккумуляторной батареи;
  • Каким должно быть напряжение (в обычном режиме, после пуска двигателя и под нагрузкой);
  • Чем вызвано снижение емкости в холодное время года и прочие моменты.

Рассмотрим эти вопросы подробно.

Как проверить исправность генератора?

Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

Тем же прибором коснитесь контакта генератора с маркировкой «30» («B+») чтобы измерить напряжение на выходе. Цифры там должны быть такими же — 13,8 до 14,8 В. Если у вас есть амперметр, замерьте силу тока на выходе генератора в разных условиях:

на холостых оборотах; с обогревом сидений и стекол; с включенным кондиционером; при увеличении количество оборотов двигателя. Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

Замеры напряжения на клеммах АКБ

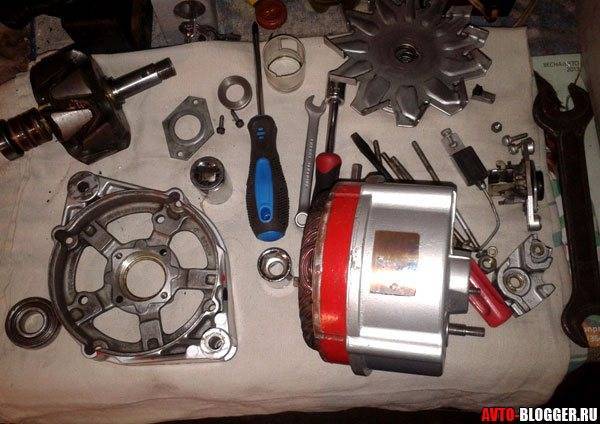

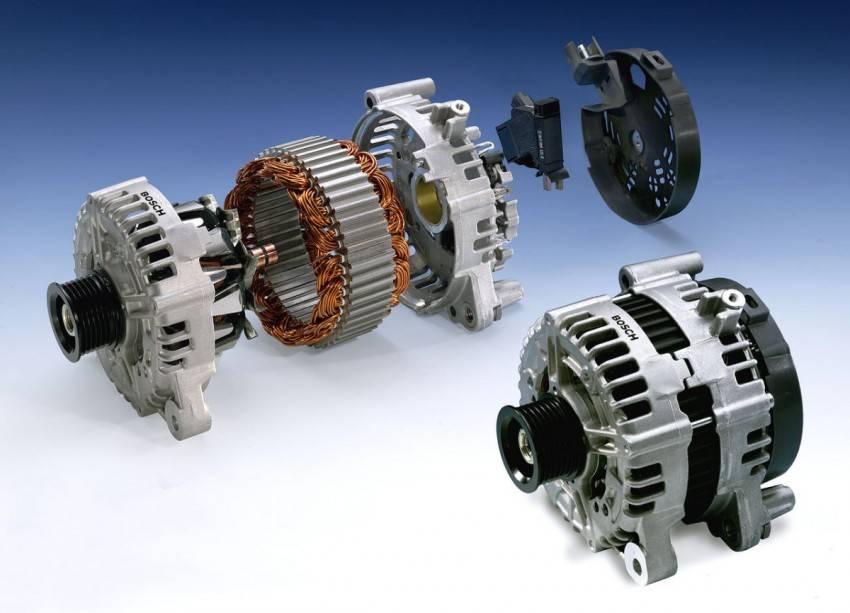

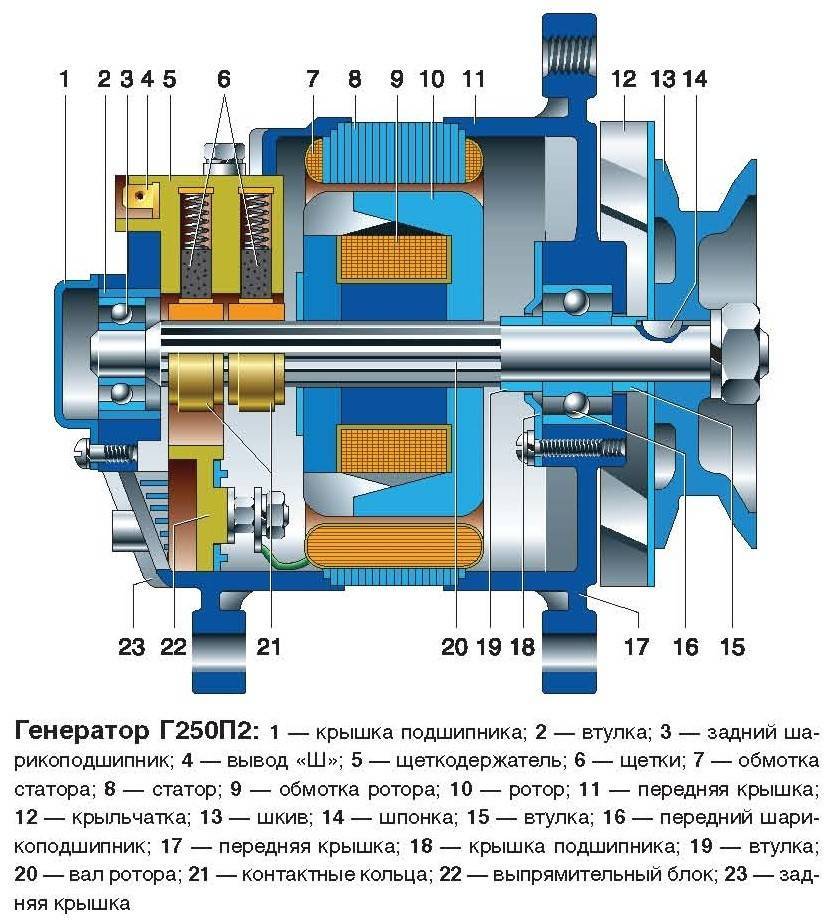

Устройство и особенности конструкции

Автомобильные генераторы выполняют одну и ту же функцию, работают по одинаковому принципу, но отличаются друг от друга размером, схемой реализации деталей узла, размерами шкива, характеристиками выпрямителей и регулятора напряжения, наличием охлаждения (жидкостное или воздушное часто применяются на дизельных двигателях). Генератор состоит из:

  • корпуса (передняя и задняя крышка);
  • статор;
  • ротор;
  • диодный мост;
  • шкив;
  • щеточный узел;
  • регулятор напряжения.

Корпус

Абсолютное большинство генераторов имеют корпус состоящий из двух крышек, которые соединяются между собой шпильками и стягиваются гайками. Исполнение детали из легкосплавного алюминия, который отличается хорошим теплоотводом и не намагничивается. На корпусе имеются вентиляционные отверстия, обеспечивающие теплообмен.

Статор

Имеет кольцевидную форму, установлен внутри корпуса . Является одним из главных деталей, который служит для создания переменного тока за счет магнитного поля ротора. Состоит статор из сердечника, который собран из 36 пластин. В пазах сердечника находится медная обмотка, которая служит для образования тока. Чаще всего обмотка трехфазная, по типу соединения:

  • звезда — концы обмотки соединены между собой;
  • треугольник — концы обмотки выводятся отдельно.

Ротор

Вращающаяся делать, ось которой вращается на шариковых подшипниках закрытого типа. На валу установлена обмотка возбуждения, которая служит для создания магнитного поля для статора. Для обеспечения правильного направления магнитного поля над обмоткой установлена два полюсных сердечника с шестью зубами для каждого. Также вал ротора оснащен двумя медными кольцами, иногда латунными или стальными, через которые поступает ток от аккумулятора на катушку возбуждения.

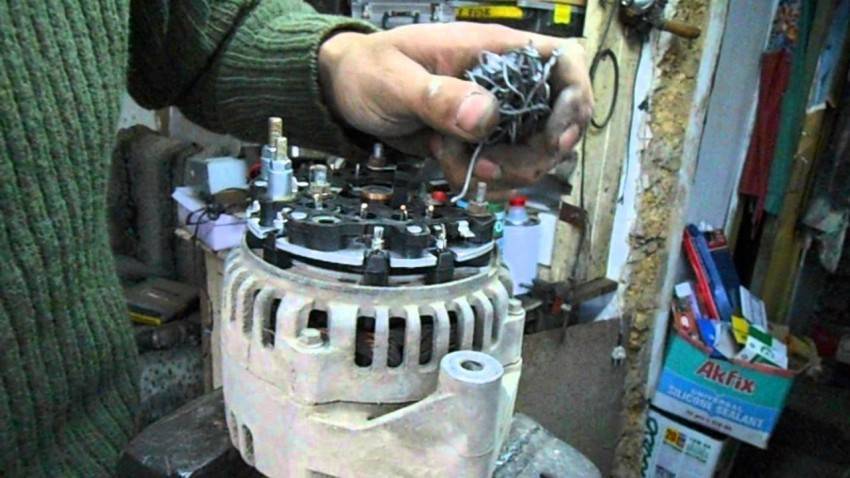

Диодный мост/ выпрямительный блок

Также один из главных компонентов, задача которого преобразовывать переменный ток в постоянный, обеспечивая стабильный заряд автомобильного аккумулятора. Диодный мост состоит из положительной и отрицательной радиаторной полосы, а также диодов. Диоды герметично впаяны в мост.

Ток подается на диодный мост с обмотки статора, выпрямляется и поступает на АКБ через выводной контакт в задней крышке.

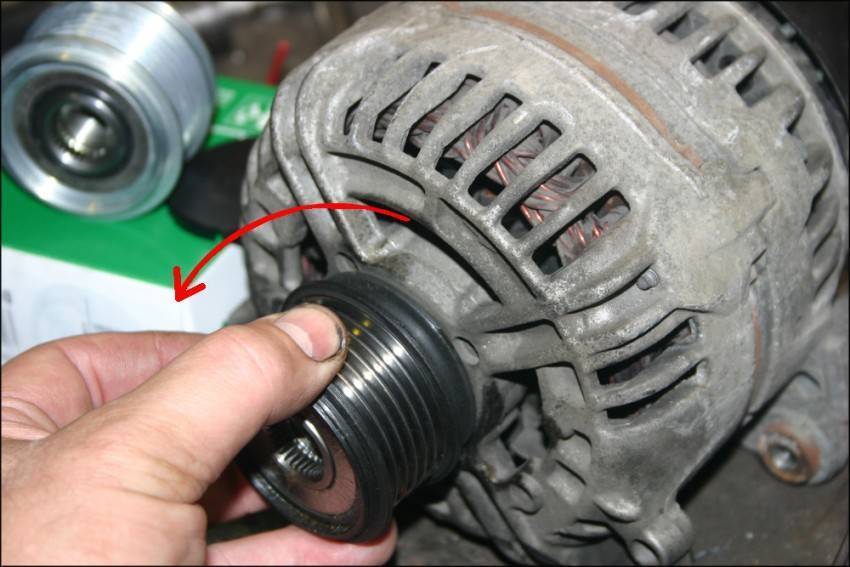

Шкив

Шкив посредством приводного ремня, передает крутящий момент на генератор от коленчатого вала. Размер шкива определяет передаточное число, чем больше его диаметр — тем меньше необходимо энергии на вращение генератора. Современные автомобили переходят на обгонную муфту, смысл которой сглаживать колебания вращения шкива, сохраняя натяжение и целостность ремня.

Щеточный узел

На современных авто, щетки объединены в один узел с регулятором напряжение, им меняются только в сборе, так как их срок службы довольно большой. Щетки служат для передачи напряжения на контактные кольца вала ротора. Графитовые щетки прижимаются пружинками.

Регулятор напряжения

Полупроводниковый регулятор обеспечивает поддержание необходимого напряжения в заданных параметрах. Находится на блоке щеткодержателей или может выводиться отдельно.

Напряжение генератора под нагрузкой

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

  • Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
  • Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
  • Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

Наличие нагрузки позволяет убедиться в исправности аккумулятора и генератора.

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Как проверить автомобильный генератор

Если ремонт генератора лучше все-таки доверять профессионалам, то проверку можно выполнить и самостоятельно. Первый способ диагностики – с использованием мультиметра:

  1. Замеряем прибором напряжение на клеммах АКБ при выключенном двигателе – должно быть примерно 12.7В;
  2. Заводим двигатель, не поддавая газу, отключаем все электроприборы (кондиционер, аудиосистему и т.д.);
  3. Повторно меряем напряжение аккумулятора – при работающем двигателе оно должно составлять от 13.8 до 14.5 В (на отдельных двигателях до 14.8 В);
  4. Даем нагрузку – фары, кондиционер, аудиосистема, противотуманные фары и т.д.;
  5. Опять замеряем напряжение – оно должно опуститься до 13.7-14 В. Если показания мультиметра ниже, то это свидетельствует о неработающем генераторе.

Можно проверить и «дедовским» методом. Для этого запускаем двигатель, включаем небольшую нагрузку (например, фары) – и, не выключая зажигания, снимаем минусовую клемму с аккумулятора. Если мотор не заглохнет, фары не погаснут, то это значит, что генератор обеспечивает двигатель достаточным количеством энергии. Если же машина после съема клеммы глохнет, то это свидетельствует о нерабочем генераторе.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Напряжение генератора на ХХ

Для проверки работоспособности генератора необходимо завести двигатель и измерить напряжение на клеммах АКБ. Нормальное U составляет 13,5-14 В.

Если этот параметр возрастает выше 14,2 В, можно сделать вывод о снижении заряда батареи и переходе генератора в усиленный режим заряда.

Такая ситуация возникает в редких случаях, когда аккумулятор разрядился из-за длительного простоя на холоде или подключенной нагрузки.

Возможны ситуации, когда электроника автомобиля не допускает повышения напряжения генератора, опираясь на температуру окружающего воздуха.

Повышение уровня U, которое поступает на АКБ от генератора, не критично. Если электрооборудование машины исправно, уже через 5-10 минут напряжение заряда снизится до необходимого уровня в 13,5-14,0 Вольт.

В случае, когда U не снижается, необходимо приступать к ремонту цепи питания или генератора. В противном случае дело закончится выкипевшим электролитом.

Если при работающем моторе на ХХ генератор выдает напряжение 13,0-13,4 В, это свидетельствует о проблемах с АКБ (последний не берет часть заряда).

В такой ситуации стоит выполнить проверку генератора при включении всех потребителей — фар, музыки, кондиционера и прочих. Об этом поговорим ниже.

Принцип работы автомобильного генератора

По характеру работы автогенератор напоминает обыкновенный электродвигатель, однако принцип его действия диаметрально противоположен: если обычный мотор преобразует энергию в механическое движение, то генератор, получая вращающий импульс от ДВС, преобразует его в электроэнергию.

Принцип работы генератора автомобиля примерно следующий. После поворота ключа в замке зажигания на обмотку ротора поступает напряжение, оно проходит через контактные кольца и блок щеток. В результате, вокруг обмотки возникает магнитное поле. Данное поле постоянно вращается вместе с ротором двигателя, при этом взаимодейсвуя со статорными обмотками. На статорных обмотка появляется ток, который подается на диодный мост. На выходе диодного моста ток уже имеет стабильную величину. Далее ток подается на регулятор напряжения, после чего он используется для питания потребителей и аккумуляторной батареи.

Важным элементом в работе генератора автомобиля является реле-регулятор напряжения. Оно необходимо для поддержания требуемых значений тока, подаваемого на аккумулятор. Без использования регулятора при повышении оборотов двигателя генератор создавал бы избыточное напряжение, которое могло бы вывести батарею из строя. Также это реле обеспечивает термокомпенсацию – при низких температурах на аккумулятор подается повышенное напряжение, при повышении рабочих температур величина напряжения будет снижаться.

Признаки неисправности генератора автомобиля

неисправности генератора автомобиля возникают в тех же частях из чего состоит генератор автомобиля, или точнее выразится в тех же узлах и деталях, из которых он и состоит

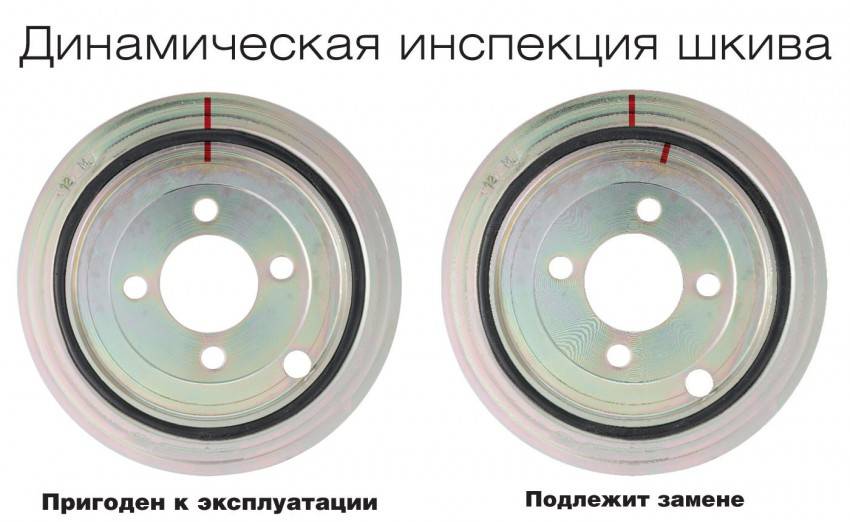

  • повреждение или сильный износ шкива генератора – разболтался, повело, лопнул
  • износились токосъемные щетки может сказаться как на напряжении, выдаваемом генератором, так и на его искрении
  • износ токосъемных колец – так же, как и щетки скажется на выходном напряжении, искрении или вообще не работе генератора
  • неправильная работа регулятора напряжения – выдаёт напряжение, не соответствующее никаким нормам вместо 13.9 вольт – 5вольт, или наоборот 19 вольт
  • межвитковое замыкание статорной обмотки – неправильные напряжения на выходе
  • разрушение подшипника – стук, грохот, плохое вращение, недостаточные обороты, большая вибрация вала
  • повреждение диодного моста – ток перестанет вообще течь
  • повреждение проводов – проверить на обрыв, перекус, перелом, – заменить на исправные

Вот теперь вы узнали, как проверить исправность генератора автомобиля, так что можете приступить собственно к проверке, возможно из-за этого у вас постоянно разряжается аккумулятор, так как генератор не выдаёт вам положенное напряжение.

Устройство ротора

Чтобы избавиться от этого негативного эффекта, ведь автомобильный генератор переменного тока должен выдавать напряжения в строго определенных параметрах, вместо постоянного магнита в статор устанавливают электромагнит. Он представляет собой стальной сердечник с намотанным медным проводом, через который пропускается электрический ток. В этом случае сердечник превращается в магнит, сила которого зависит от величины тока, пропускаемого через провод. Обмотка подключается к аккумулятору через медные кольца и графитовые щетки, один контакт через замок зажигания присоединяется к плюсовой клемме, а второй – через массу к минусовой. Для придания магнитному полю нужного направления обмотка помещается в шестиполюсные сердечники. Этот элемент называется ротор и помещается вовнутрь сердечника.

При замыкании цепи через ключ зажигания через обмотку проходит электрический ток, сердечник намагничивается, создавая достаточно мощное магнитное поле. Но, поскольку работа генератора основана на явлении электромагнитной индукции, ротор должна вращать сторонняя сила. Для этого он присоединяется к коленчатому валу двигателя. Ось ротора устанавливается на  подшипники на передней и задней крышках генератора, чтобы он мог свободно вращаться.

В заднюю крышку монтируется узел со щетками и реле регулятора напряжения генератора, а также диодный мост, к которому подключена обмотка статора. Диодный мост в генераторе нужен, чтобы преобразовать переменный ток, получаемого на статоре в постоянный.

Принцип работы диодного моста состоит в том, что группа диодов, находящихся в нем, пропускает ток только в одном направлении, выравнивая его характеристики, в результате на выходе получается постоянный ток с напряжением 12 В, который подается на выводной контакт. Щетки поджимаются мягкими пружинками к кольцам ротора для поддержания постоянного контакта.

Интегральный регулятор напряжения, который устанавливается сверху на щеткодержатель, снижает ток от замка зажигания, что приводит к снижению напряжения в обмотке статора при увеличение оборотов двигателя и частоты вращения ротора.

Как работает генератор автомобиля

Детальное рассмотрение функций отдельных составных элементов в устройстве генератора позволяет получить представление о принципах работы всего устройства. Водитель осуществляет поворот ключа в замке зажигания, после чего электричество от аккумулятора проходит через щетки генератора и контактные кольца, попадая на обмотку возбуждения. В результате на обмотке создается магнитное поле.

Создаваемое генератором переменное напряжение превращается в постоянное благодаря работе выпрямительного блока. Электрический ток от генератора питает бортовую сеть автомобиля, обеспечивает работу системы зажигания и других энергопотребителей. Также от генератора поступает ток для зарядки аккумулятора. В случае изменения частоты вращения коленвала и нагрузки подключается регулятор напряжения, определяя то время, на которое необходимо включить обмотки возбуждения с учетом тех или иных условий. Если частота вращения генератора растет и нагрузка падает, тогда временной промежуток активации обмотки возбуждения сокращается. При увеличении нагрузки и уменьшении оборотов регулятор увеличивает время включения обмоток.

Необходимо добавить, что если потребители используют больше электричества, чем способен выработать автомобильный генератор, тогда автоматически задействуется аккумулятор. Следить за состоянием генератора можно при помощи лампы контроля заряда на приборной панели. Указанная лампа чаще всего представляет собой пиктограмму в виде АКБ. Загорание лампы указывает на то, что батарея от генератора не заряжается. Возможными причинами может быть обрыв поликлинового ремня, выход из строя реле-регулятора генератора и т.д.

Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

В случае обнаружения проблем с зарядкой аккумуляторной батареи от генератора необходимо проверить реле регулятор.

Сильная нагрузка на генератор достаточно часто вызывает вибрацию двигателя на холостых. Одновременное включение мощных энергопотребителей.

Для контроля заряда аккумулятора на генераторе установлено устройство под названием реле-регулятор.

Аккумулятор должен также полностью соответствовать току заряда от генератора, который стоит на конкретной модели автомобиля.

АКБ в процессе работы мотора заряжается от генератора прямо в подкапотном пространстве автомобиля.

Материалы: http://krutimotor.ru/avtomobilnyj-generator/

В чем особенности бензиновых генераторов

Такой генератор – источник электроэнергии относительно небольшой мощности, поэтому его стоит покупать лишь в том случае, если нет необходимости в бесперебойной работе сети. Его предел – это 12 часов беспрерывной работы. За час работы такой агрегат потребляет примерно 1-2,5 литра топлива.

Несомненный плюс бензинового электрогенератора в том, что он не боится перепадов температуры и может работать в любую погоду. Его чаще всего используют в приусадебном хозяйстве, подойдет он и для загородного дома. Вес у таких установок обычно небольшой, поэтому его можно брать в поход.

Есть еще цифровые бензиновые генераторы, их еще часто называют инверторными, на них установлена специальная электроника, которая позволяет получать электричество от двигателя и преобразовывать его в напряжение 220 вольт.

Как проверить исправность генератора?

Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

на холостых оборотах; с обогревом сидений и стекол; с включенным кондиционером; при увеличении количество оборотов двигателя. Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

Замеры напряжения на клеммах АКБ

Как решить указанные проблемы своими руками – основные мероприятия

При пониженной загрузке аккумулятора электричеством в первую очередь нужно проверить предохранитель. А также, проверьте качество его контакта с гнездом, где он находится.

Проверьте износ щёток регулятора. При их износе требуется ремонт и замена регулятора генератора. Для проверки достаточно визуального осмотра. Если он не дал результата, используется специальный тестер.

Проверка и возможный ремонт диодных элементов. Для этого генератор снимается, производится замена повреждённых диодов с помощью перепайки.

При повреждении обмотки нужно выполнить перемотку. Однако, это сделать без помощи специалистов затруднительно. Лучше это делать в специализированных сервисах. С помощью специального тестера можно точно получить информацию о конкретных повреждённых диодах.

Ремонт роторного механизма. Делается в случае обрыва проводки в месте контакта с кольцами. Один виток отматывается, чистится, кольца прочищаются наждачкой. Повреждённый конец перепаивается. Полная замена колец производится только при обнаружении значительных повреждений.

Для проверки подшипников нужно снять генератор, полностью его разобрать. Проверяется наличие подвижности при прокручивании. При его наличии детали заменяются. При несильном люфте можно попробовать прочистить, промазать подшипники и установить их заново. Это может помочь.

Пробив диодного моста диагностируется следующим образом. Если после всех проведённых описанных выше мероприятий лампочка разрядки аккумулятора не погасла, имеет место пробой в системе. Демонтируется гайка «плюса» и обмотка.

Мост чаще всего меняется. Ремонтировать его не имеет смысла.

Реле регулятора напряжения

Интегральный регулятор напряжения необходим, чтобы в бортовую сеть подавалось напряжение, соответствующее ее номинальным параметрам. Устройство простейшего генератора таково, что при увеличении частоты вращения скорость изменения магнитного потока ротора пропорционально увеличивается, как и выходное напряжение. Если этим процессом не управлять, то напряжение достигнет той величины, при которой все бортовые системы выйдут из строя.

Принцип работы реле регулятора генератора состоит в том, что при увеличении частоты вращения статора, оно через специальный датчик, присоединенный к цепи статора, отслеживает опасное увеличение напряжения. При помощи механической или электронной системы управления контактами, реле уменьшает ток, подаваемый на обмотку ротора, в результате чего увеличение частоты компенсируется снижением силы магнитного поля, и значение напряжения остается в норме.

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

  1. Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
  2. После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
  3. Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с оборотами двигателя, задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
  4. Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы заводите с толкача машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Как проверить работоспособность генератора автомобиля

Для того чтобы ответить на вопрос как проверить генератор на работоспособность или так сказать на правильность выдаваемого напряжения на выходе, а также и регулятор напряжения генератора – так как работают они сообща вам потребуется простой мультиметр, выставляете его в положение измерения постоянного тока на предел 20вольт и выше и произведите замеры на выходе генератора.

При этом отключать никакие приборы и провода не нужно, проверка проводится в естественных условиях и при этом вы должны увидеть цифры приблизительно 13.9 -16 вольт, так же можно давать скидку на погрешность прибора в пределах 0.5, то есть у вас показало 13.5 вольта то у вас скорее всего норма, возможно у вас реально 13.9 но прибор особенно китайские мультиметры могут давать погрешность и довольно существенную.

Поэтому по возможности лучше перемерять двумя разными мультиметрами от разных производителей и уже оттуда вывести среднюю величину, если данные не будут совпадать.

Пара слов об электролите

Одним из главных показателей, по которым можно судить об исправности батареи, является уровень электролита. Именно от него зависит напряжение источника питания при различных режимах работы.

В процессе разрядки аккумулятора происходит расход кислоты, доля которой в общем объеме жидкости составляет третью часть (35-36%).

Результатом является уменьшение плотности жидкости. Когда производится зарядка батареи, происходит обратный процесс.

В такой ситуации вода расходуется, а кислота, наоборот, образовывается. Как результат, плотность электролита увеличивается.

В обычном состоянии, когда напряжение на АКБ равно 12,7 В, плотность составляет 1,27 г/куб.см. При этом все параметры напрямую зависят друг от друга.

Уменьшение напряжения зимой: чем это вызвано?

Иногда автовладельцы сталкиваются с ситуацией, когда в холодное время года параметры АКБ ухудшаются, а автомобиль не удается завести.

Чтобы избежать проблем, предусмотрительные водители снимают источник питания и относят его в тепло.

На самом деле, суть проблем в следующем. При снижении температуры ниже «нуля» плотность электролита также меняется. Следовательно, корректируется и уровень напряжения (как отмечалось выше).

Даже при нормальной зарядке батареи плотность электролита растет, из-за чего увеличивается и U. Следовательно, если АКБ нормально заряжена, бояться ей нечего.

Хуже обстоит ситуация, если бросить на холоде разряженный аккумулятор. В этом случае плотность будет падать и появятся проблемы с пуском мотора. В ряде случаев жидкость может замерзнуть.

Что касается проблем, связанных с пуском АКБ в холодное время года, они возникают из-за торможения химических процессов внутри устройства при снижении температуры ниже нуля.

Это значит, что при нормальном заряде плотность и напряжение АКБ будут достаточными, чтобы пустить двигатель даже зимой.

Зная, какое напряжение должно быть на генераторе автомобиля, можно избежать преждевременного выхода из строя или разряда АКБ, а также своевременно диагностировать неисправность самого генератора.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Причины при которых нет зарядки генератора

  1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

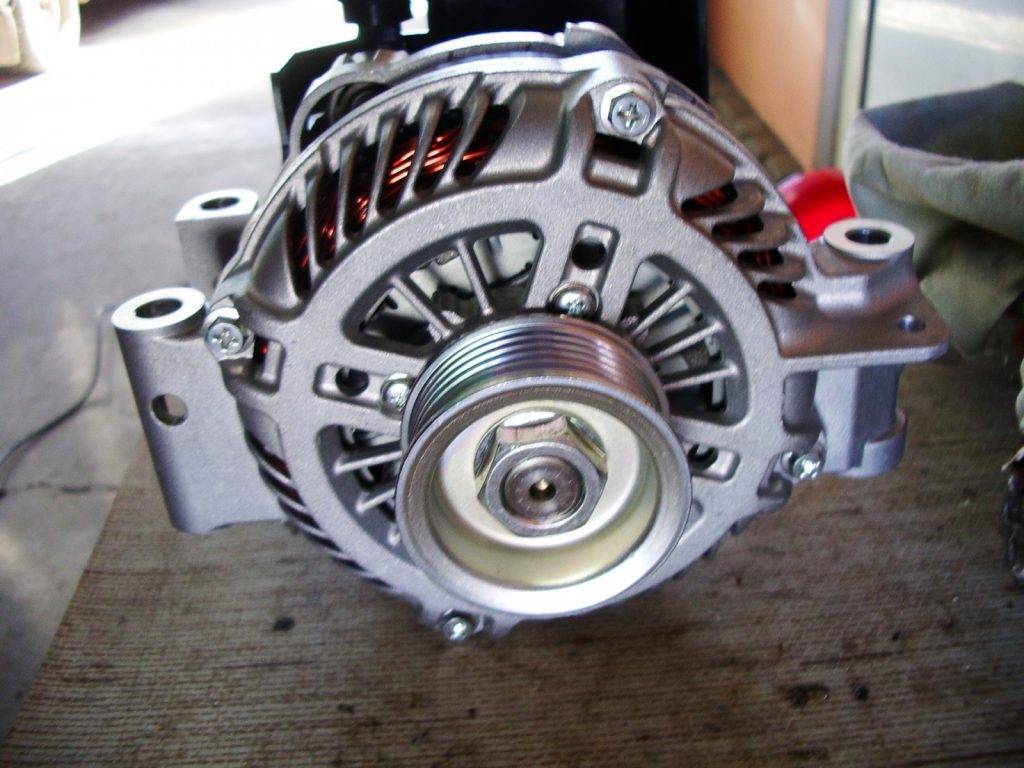

Назначение генератора автомобиля

Зачем нужен генератор в машине? О двух его основных функциях мы уже упоминали – это питание бортовой электросети и подзарядка АКБ. В сущности, энергия аккумулятора используется только в момент пуска силового агрегата, а затем все функции по снабжению автомобиля электричеством взваливает на свои плечи генератор. Технические характеристики этого устройства должны обеспечивать подзарядку АКБ при любых режимах работы двигателя, не допуская его прогрессивного разряда ни при каких обстоятельствах

Не менее важной является способность автогенератора обеспечивать работу потребителей электроэнергии в достаточно обширном диапазоне нагрузок. Дело в том, что большинство приборов, в том числе и аккумуляторная батарея, крайне чувствительны к показателю стабильности входного напряжения

Так что генератор в машине нужен и для обеспечения выравнивая выходных параметров по току и напряжению в заданных пределах, с чем он справляется очень хорошо.

  • Автогенератор в принципе – очень надёжное устройство, однако его эксплуатационный ресурс зависим от целого ряда факторов:
  • ёмкости аккумулятора, его выходного ампеража;
  • качества заводского изготовления;
  • совокупной электронагрузки (количества потребителей);
  • стиля вождения автовладельца;
  • сезонности эксплуатации ТС.

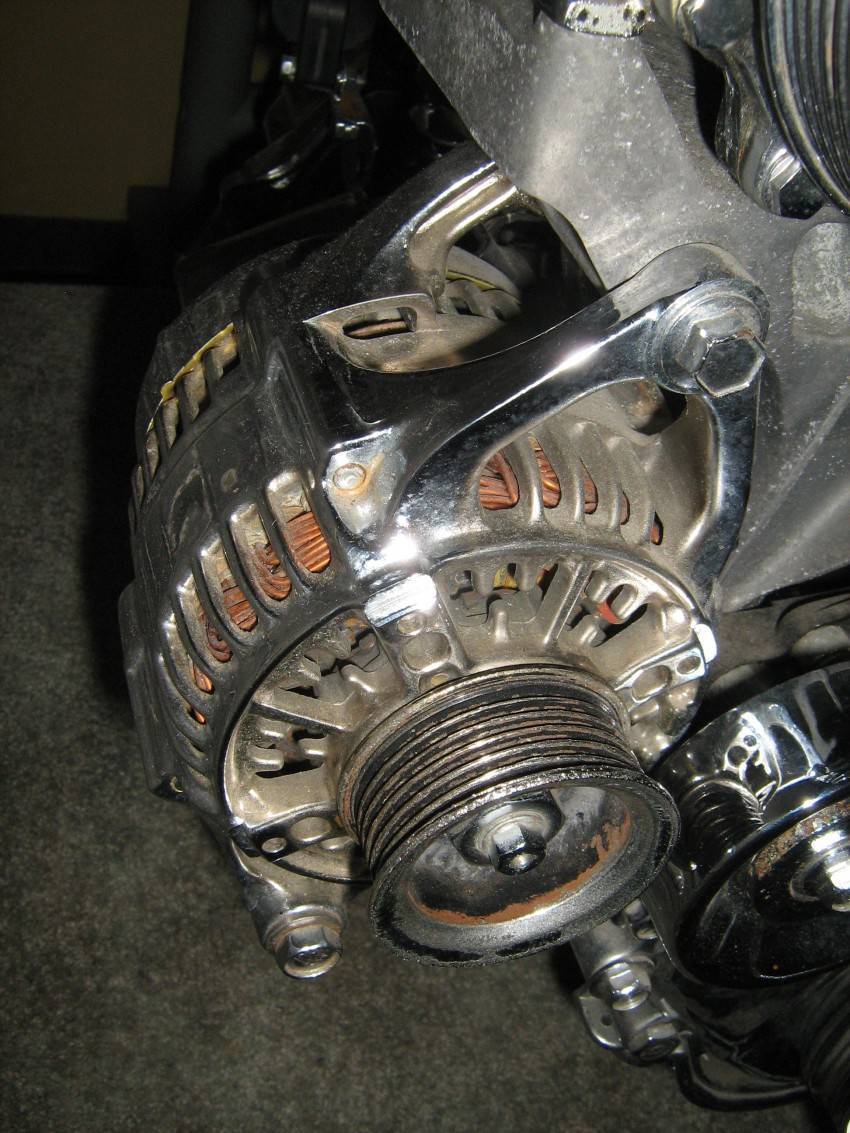

Найти устройство в моторном отсеке достаточно просто – генератор расположен в машине в передней части подкапотного пространства, крепясь к мотору болтами, прикручиваемыми к кронштейнам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
