Лада Приора: ЭУР, неисправности и ремонт электроусилителя

Пошаговая инструкция

  1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;
  2. Полностью демонтируем контактную группу с вала, так как она будет мешать во время разбора узла;
  3. Вы сразу заметите блок серого цвета, который отвечает за управление электроусилителя руля. Отсоедините от него всю проводку;
  4. На каждом штекере присутствует отдельный фиксатор. Внимательно изучите его конструкцию, так как при снятии его можно легко повредить. Тогда потребуется дополнительные ремонт. Проводка не мешает, находим крепление рулевой рейки и кардана – разобщаем их, для этого нужно открутить болт;
  5. Стяжку кардана необходимо ослабить, в этом деле помогут молоток и зубило. Теперь у нас появился доступ к креплениям усилителя к кузову Приоры. Откручиваем четыре гайки – две снизу и две спереди;
  6. Придерживайте агрегат, чтобы он не упал. Узел следует сдернуть с рейки и полностью демонтировать его.

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

На автомобиле Лада Приора такое устройство, как электроусилитель руля, предлагается в стандартной комплектации, как функция комфорта. Именно об этом устройстве мы поговорим в этой статье. Предлагаем вам узнать, с какими неисправностями может столкнуться автовладелец этого авто и как произвести замену узла самостоятельно.

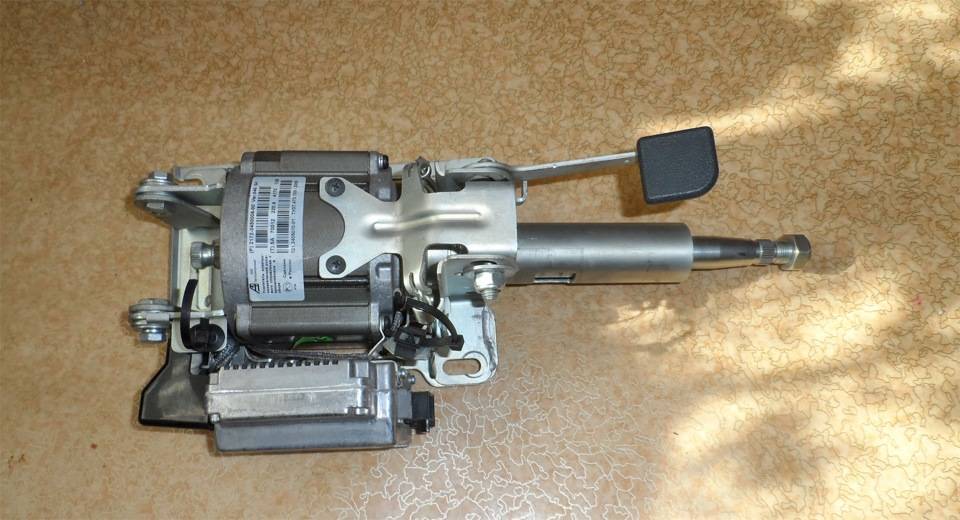

Снятие и установка ЭУР в домашних условиях

Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.

Итак, как происходит процедура снятия и монтажа электроусилителя:

  1. В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
  2. Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
  3. Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
  4. Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
  5. Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
  6. В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
  7. Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.

После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.

Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера

Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона. На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации

Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации. Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье.

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

  • Электромотор.
  • Колонка.
  • Рулевое колесо.
  • Датчик момента.
  • Электронный блок управления.
  • Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

  1. Накидной ключик на 8.
  2. Головка с воротком, или торцевой ключ на 13.
  3. Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Внимание! Перед началом процесса, первым делом отключить аккумуляторную батарею! Можно просто сняв одну клемму. Ну а теперь вперёд

Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Электроусилителем руля (ЭУР) комплектуется сегодня каждая Приора, касается это и базовых комплектаций. В начале выхода автомобиля агрегат шел как дополнительная опция комфорта. Владельцы этой модели знают, что узел часто заклинивает и выходит из строя. Усилитель руля стал слабым местом Приоры, но при необходимости ремонт можно произвести своими руками.

Ремонт электроусилителя руля на Приоре своими руками: устранение неисправностей и замена ЭУР

Электроусилителем руля (ЭУР) комплектуется сегодня каждая Приора, касается это и базовых комплектаций. В начале выхода автомобиля агрегат шел как дополнительная опция комфорта. Владельцы этой модели знают, что узел часто заклинивает и выходит из строя. Усилитель руля стал слабым местом Приоры, но при необходимости ремонт можно произвести своими руками. В этом материале мы подробно рассмотрим, что представляет собой ЭУР, какие поломки случаются в этом узле и как их устранить самостоятельно.Ремонт электроусилителя на Приоре самостоятельно.За работу стоит браться лишь в том случае, если есть опыт в обслуживании автомобиля, так как при замене нам придется разобрать половину приборной панели.

Диагностика

Прежде всего, следует указать, что поломка, произошедшая с ЭУР, определяется по индикации на панели приборов. На ней имеется лампочка, на которой схематически изображено рулевое колесо и восклицательный знак.

В норме после запуска мотора она зажигается на пару секунд и затем после самодиагностики, проводимой ЭБУ, гаснет, когда никаких отказов не выявлено. Но при обнаружении проблемы индикация не отключается.

Не стоит при этом забывать, что контроллер электрического усилителя по периферии поддерживает связь с ЭБУ автомобиля. Потому такого рода поломки лучше выявлять на станции техобслуживания, при помощи компьютера.

Впрочем, в настоящее время в продаже имеются индивидуальные приборы для проверки работоспособности тех или иных электронных узлов. Они просты в эксплуатации и стоят довольно недорого – до 1,3 тысячи рублей.

Таким образом, выяснить, что случилось с автомашиной, позволяет индивидуальный сканер. Его следует подключить к ЭБУ – последний выдаст коды ошибок. Все имеющие отношение к неисправностям ЭУР начинаются на «С». В частности, С1013 сигнализирует о слишком низком напряжении в бортовой системе – это означает, что его не хватает для нормальной работы усилителя.

Как отмечают специалисты, наиболее часто встречающиеся проблемы следующие:

  • обрыв, подгорание или замыкание проводов, питающих ЭУР (они красного и черного цветов, имеют большее сечение, чем остальные, а также входят в отдельный разъем);
  • перегорание предохранителя;
  • малое напряжение.

В последнем случае требуется проверить как аккумуляторную батарею, так и генератор.

Неисправности электроусилителя руля Лада Приора

Современные автомобили в значительной мере отличаются от своих сородичей, произведенных в минувшем столетии. Они теперь начиняются большим количеством электронных датчиков и других приспособлений, облегчающих процесс управления транспортным средством, помогающих экономить горючее и увеличивающих безопасность как водителя, так и пассажиров.

Не обошел прогресс и рулевое колесо – сейчас автовладелец может удерживать машину на курсе буквально несколькими пальцами. Что же способствует этому? Наличие электрического усилителя руля.

Однако и данное устройство (сокращенно ЭУР) иногда ломается.

В данной статье мы расскажем, как работает на Лада Приора электроусилитель руля, а также опишем наиболее часто возникающие неисправности.

Неисправность проводки

В случае, когда АКБ в порядке, смотрим проводку, сопутствующими фактороми могут служить погодные условия, мороз, дождь или жара. Если при смене погодных условий отключается электроусилитель руля на Приоре, то это явный признак неисправности проводки. Проверьте пропайку и изоляцию обмотки, возможно, возникает короткое замыкание.

Электроусилитель руля Приоры не работает постоянно. Максимальная нагрузка на электродвигатель приходиться на малой или полностью отсутствующей скорости, а минимальная при высокой. Так вот, у Приоры на скорости 110км/ч электроусилитель отключается полностью. При этом обратная связь на руль становиться максимальной. Электроусилитель руля «Калина» отключается уже при 60 км/ч.

Методика самостоятельной диагностики неисправностей ЭУР на приоре

На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления:

— 2170-3450008-01 пр-во «Автоэлектроника» г.Калуга;

— 2170-3450008-00 пр-во «ДААЗ» г.Димитровград (возможны поставки в будущем).

ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе.

Информацию о технических характеристиках ЭУР смотрите здесь.

Диагностика ЭУР без сканера (методом «скрепки»):

— выключить зажигание;

— замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ;

— включить зажигание и читать коды через мигание лампы диагностики.

Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!!

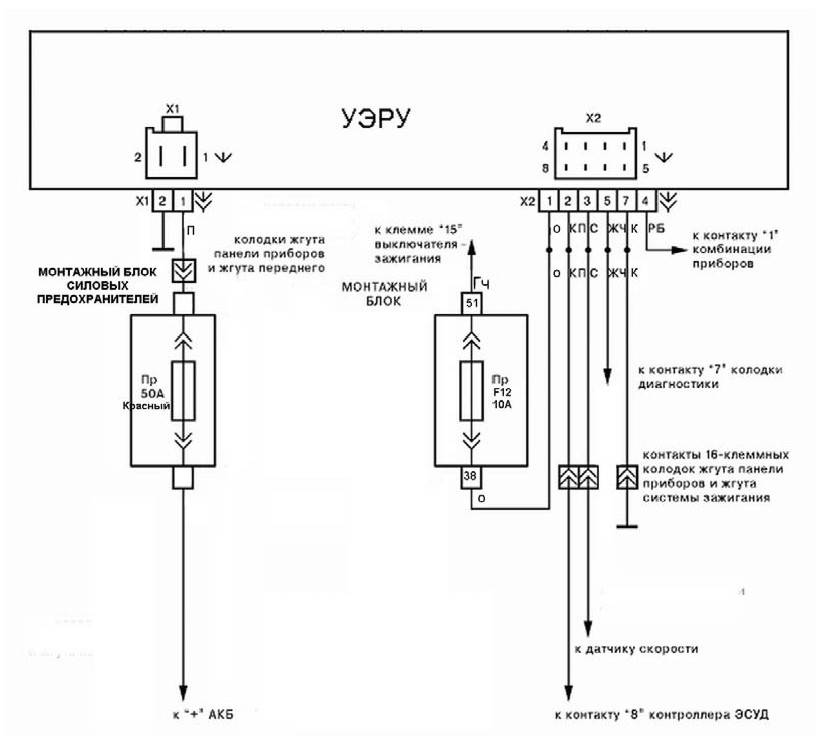

Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом:

1 — голубой (замок зажигания +12в)

2 — коричнево-красный (тахометр)

3 — серый (скорость автомобиля)

4 — розово-белый (контрольная лампа ЭМУР)

5 — желто-черный (K-Line)

6 — пустой (L-line)

7 — коричневый (масса)

8 — пустой

Временные параметры светового кода:

— длительность начальной паузы – 2 сек

— длительность длинного сигнала – 2 сек

— длительность короткого сигнала – 0,5 сек

— длительность паузы между сигналами – 0,5 сек

— длительность паузы между кодами – 2 сек

Расшифровка кода:

— 1 длинный 1 короткий — Система исправна

— 1 длинный 2 коротких — Отсутствие сигнала оборотов двигателя

— 1 длинный 3 коротких — Неисправность датчика момента

— 1 длинный 4 коротких — Неисправность двигателя ЭМУР

— 1 длинный 5 коротких — Неисправность датчика положения рулевого вала

— 1 длинный 6 коротких — Неисправность датчика положения ротора двигателя ЭМУР

— 1 длинный 7 коротких — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)

— 1 длинный 8 коротких — Неисправность блока управления ЭМУР

— 1 длинный 9 коротких — Неисправность датчика скорости автомобиля

Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10:

C1011 — Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала

C1012 — Цепь сигнала датчика скорости автомобиля, отсутствие сигнала

C1013 — Напряжение бортсети автомобиля ниже минимального порога

C1014 — Напряжение на замке зажигания ниже минимального порога

C1021 — Напряжение основного вывода датчика момента

C1022 — Напряжение контрольного вывода датчика момента

C1023 — Неверный сигнал основного и/или контрольного вывода датчика момента

C1024 — Датчик момента, отсутствие сигнала

C1031 — Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону

C1032 — Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону

C1033 — Датчик положения рулевого вала, отсутствие питания

C1041 — Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону

C1042 — Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону

C1043 — Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону

C1044 — Неверная последовательность датчика положения ротора двигателя

C1045 — Датчик положения ротора двигателя, отсутствие питания

C1050 — Замыкание на массу в силовых цепях

C1051 — Двигатель, превышение тока через фазную обмотку А

C1052 — Двигатель, превышение тока через фазную обмотку В

C1053 — Двигатель, превышение тока через фазную обмотку С

C1054 — Двигатель, обрыв фазных обмоток

C1055 — Двигатель, обрыв фазной обмотки А

C1056 — Двигатель, обрыв фазной обмотки В

C1057 — Двигатель, обрыв фазной обмотки С

C1058 — Двигатель, замыкание фазных обмоток

C1059 — Замыкание обмотки фазы А двигателя

C1060 — Замыкание обмотки фазы В двигателя

C1061 — Замыкание обмотки фазы С двигателя

C1070 — Неисправность не опознана

C1071 — Блок управления, ошибка ОЗУ электронного блока

C1072 — Блок управления, ошибка ПЗУ электронного блока

C1073 — Блок управления, ошибка ЕЕРROM электронного блока

C1074 — Реле электронного блока

C1075 — Блок управления, превышение температуры радиатора

C1076 — Напряжение питания элементов ЭБУ ниже минимального порога

C1077 — Напряжение на силовых конденсаторах ниже минимального порога

C1078 — Время заряда силовых конденсаторов

C1079 — Ток одной из фазных обмоток выше максимального порога

C1080 — Пробой как минимум одного из верхних силовых транзисторов

Собственноручно чиним электроусилитель руля на Приоре: то, что доктор прописал

» Усилитель руля » Собственноручно чиним электроусилитель руля на Приоре: то, что доктор прописал

В автомобилях ВАЗ Приора электроусилитель руля выполняет функцию обеспечения более облегченного управления транспортным средством. С помощью ЭУР водитель может без проблем поворачивать рулевое колесо одной рукой. Какие неисправности характерны для усилителя и как произвести замену ЭУР в гаражных условиях — об этом мы расскажем ниже.

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема подключения усилителя, какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

  1. Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
  2. Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
  3. Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
  4. Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
  5. Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).

Неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

  1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
  2. Повторяем эти действия, но уже при заведенном моторе;
  3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

  1. У левой ноги водителя расположена крышка монтажного блока;
  2. Проворачиваем фиксаторы и отщелкиваем крепления;
  3. Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
  4. Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Ошибки микросхемы

Когда наблюдается ситуация, что колеса поворачиваются сами по себе, то причиной служит электронная начинка блока управления электроусилителем руля Приора. Как говорилось выше, в угоду экономии пожертвовали качеством. Сейчас ситуация с этим вроде как наладилась и все доработали, но если вдруг Вы почувствовали что руль начинает вести сам собой, отправляйтесь в ремонт.

Если вместе с электроусилителем руля вышел из строя и спидометр, тут надо смотреть датчик скорости. Он либо просто загрязнился, либо сломался. Тоже самое относится и к датчику момента, установленного на усилитель. Хорошо почистите их и проверьте работоспособность.

Не забывайте сбрасывать ошибки на бортовом компьютере, это можно сделать несколькими способами.

  1. Снимаете клемму с аккумулятора, ждете несколько секунд и ставите назад, ошибка должна пропасть.
  2. При помощи компьютера, соответствующий софт можно найти в интернете.

Лада Приора: основные проблемы электроусилителя руля и их устранение

  • Лада Приора: основные проблемы электроусилителя руля и их устранение
  • Как определить, что ЭУР нуждается в ремонте
  • Основные неисправности электроусилителя руля и их причины
  • Как выполнить ремонт ЭУР своими руками
  • ЭУР на Лада Приора: неисправности и способы устранения
  • Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР
  • Как определить, что ЭУР нуждается в ремонте
  • Основные неисправности электроусилителя руля и их причины
  • Как выполнить ремонт ЭУР своими руками
  • Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

  1. Головка на 8 и 13 мм
  2. Трещотка или вороток
  3. Удлинитель
  4. Молоток
  5. Зубило

ЭУР на Лада Приора: неисправности и способы устранения

Сначала вам необходимо снять кожух рулевой колонки, далее снять замок зажигания и рулевое колесо. В случае с ЭУР на Приоре неисправности следует устранять шаг за шагом.

головки на 8 мм и трещоткиотсоединить провода питания от блока управления ЭУРом.

Далее следует открутить стяжной болт у крепления кардана с рулевой рейкой. Зубилом и молотком немного расширьте стяжной “хомут” кардана.

После этого можно откручивать гайки крепления ЭУР к кузову. Две гайки находятся в передней части и еще две в нижней. Когда все гайки откручены, ЭУР нужно снять с вала рулевой рейки. Меняем его на новый и собираем механизм в обратном порядке.

Ремонт электроусилителя руля Приоры своими руками значительно сэкономит ваш бюджет.

Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Часто не работает ЭУР Приоры и по причине неправильного его использования. Для того, чтобы не отказал электроусилитель на Приоре, следует избегать простые правила:

Не оставлять рулевое колесо на долгое время в крайних положениях. Нельзя при крайнем положении руля резко трогаться с места.

При парковке или развороте авто не нужно удерживать руль в крайнем положении дольше 4-5 секунд.

Регулярный технический осмотр механизма ЭУР Приоры выявит неисправности и поможет сразу их устранить.

Следует обращать внимание на непонятные звуки, которые издает электроусилитель

1 Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора

Рулевое управление и исправность тормозных механизмов играет ключевую роль в обеспечении безопасности при передвижении на автомобиле. Именно поэтому при появлении малейшей неисправности этих узлов ее необходимо срочно устранить. На автомобилях иностранного производства гидроусилитель можно встретить начиная с моделей 80-х годов, что касается отечественного автопрома, то эра механических усилителей рулевого управления пришлась на середину 2000-х годов. Чуть позже, вместо привычных гидравлических усилителей на более современные модели ВАЗ стали устанавливаться электроусилители (начиная с поздних моделей ВАЗ 2114-2115).

Усилитель руля выполняет функцию снижения нагрузки и усилия на рулевом колесе при совершении маневра. Основным преимуществом усилителя является комфорт при движении за счет хорошей обратной связи между ведущих колес и рулевого управления во время маневрирования. Однако классический ГУР имеет и ряд недостатков, основной из которых – необходимость постоянно следить за исправностью трубок и уровнем жидкости в бачке гидроусилителя. Помимо этого механизм забирает часть тяги двигателя, что не всегда положительно сказывается на динамических характеристиках автомобиля.

Электроусилитель руля – более современный и продуманный механизм, который позволяет улучшать рулевое управление. ЭУР проще при эксплуатации, не требует дополнительных жидкостей и трубопроводов, не забирает мощность двигателя и обеспечивает максимальный комфорт. Однако и у этого механизма есть ряд недостатков, первый из которых – недостаточное количество обратной связи между дорожным полотном и системой управления. Из-за этого, например, на заснеженной дороге могут возникнуть определенные трудности, что нередко замечают владельцы ВАЗ Приора и других отечественных моделей. И если у иномарок, которые оснащены ЭУР, существуют дополнительные системы стабилизации и блокировки, то на моделях Приора, особенно на первых версиях, такие блокировки отсутствуют. Кроме того, электроусилитель на моделях ВАЗ 2170 Приора часто выходит из строя либо полностью, либо в каких-нибудь составных частях.

https://youtube.com/watch?v=r8AExwMEq-k

Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора

Ни для кого не секрет, что электрический способ управления играет немаловажную роль в обеспечении безопасности во время езды. ЭУР или ГУР Приора выполняет опцию понижения уровня нагрузки на руль во время его поворота. Ключевым преимуществом использования такого устройства ЭУР на Приоре является комфорт при передвижении в результате улучшенной обратной связи между рулем и колесами.

Электроусилитель представляет собой более современный и усовершенствованный узел, который не только проще в плане использования, но и не требует внедрения дополнительных магистралей для обеспечения работы. Кроме того, данное устройство не забирает мощность у силового агрегата. Главное достоинство ЭУР — не требует частого ТО и контроля жидкости в отличии от ГУР.

Но следует отметить, что такая система имеет несколько недостатков, один из них — довольно слабая обратная связь между дорожным покрытием и системой управления. В результате этого при езде по снегу могут появиться трудности. В отличие от Приор, иномарки оснащаются дополнительными механизмами и узлами блокировки и стабилизации, поэтому способ управления ЭУР в отечественном варианте является менее надежным. Помимо этого, на практике неисправный электроусилитель с плохой тягой — это достаточно распространенное явление.

Полный отказ работы эур

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

  1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
  2. Повторяем эти действия, но уже при заведенном моторе;
  3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Даже при нерабочем ЭУР вы можете продолжать движение, но делать это не рекомендуется. Водителю нужно время, чтобы отвыкнуть от управления автомобилем при помощи усилителя. Лучше сразу заняться диагностикой и определить, какому компоненту требуется ремонт или замена.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор.

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

В состав агрегата входят следующие компоненты:

  1. Рулевое колесо;
  2. Колонка;
  3. Вал;
  4. Электромотор;
  5. Механизм поворота руля;
  6. Электронный блок управления (ЭБУ);
  7. Датчик момента.


Изучаем схему ЭУР

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

Электроусилитель рулевого управления Лада Приора: устройство ЭУР и принцип работы

Итак, электроусилитель руля  обеспечивает необходимую легкость во время вращения рулевого колеса на месте или в движении. Механизм создает усилие, которое передастся на систему рулевого управления.

При этом в отличие от ГУР, усилитель ЭУР не отнимает мощность двигателя, не нуждается в сложной схеме нагнетания под высоким давлением гидравлической жидкости, меньше шумит, не течет и теоретически должен быть более надежным.

По этой причине сначала ВАЗ ставил на некоторые модели ГУР, но затем начали ставить электроусилитель руля на Приору, Калину и т.д. Однако на деле ЭУР также не лишен недостатков, данный узел ломается, причем в ряде случаев чаще и раньше, чем ГУР.

Начнем с устройства ЭУР. Основные составные элементы электрического усилителя руля можно поделить на три группы:

  • механика;
  • электрика;
  • управляющая электроника;

Механика фактически представляет собой элементы рулевого управления (например, входной и выходной вал и т.д.). Электрика предполагает электрический мотор усилителя, выводы, клеммы, контакты. Электроника включает в себя блок управления ЭУР (ЭБУ ЭУР), группу датчиков ЭУР, разъемы. В совокупности, рулевая рейка Приора с ЭУР выполнена так, чтобы электрический мотор мог создавать усилие.  При этом самой «слабой» частью считается именно электроника, а не механическая часть.

Что касается принципа работы ЭУР, он достаточно прост. Когда водитель поворачивает рулевое колесо, датчики фиксируют поворот рулевого вала, после чего подключается электромотор, который и создает необходимое дополнительное усилие. Казалось бы, решение простое и надежное, однако это не совсем так.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
