Как подтягивать рулевую рейку правильно: что нужно знать

Подтягиваем рулевую рейку Лада Приора

Здравствуйте. Сегодня расскажем как подтянуть рулевую рейку на Приоре.

Давайте начнем с того как определить точно ли у вас стучит рейка. Под капотом вы можете наблюдать две рулевые тяги.

Беремся рукой за тягу и шатаем ее с силой вверх-вниз. Если слышен стук, значит проблема в рейке и можно попробовать ее подтянуть.

Инструменты:

Специальный ключ для подтягивания рулевой рейки на Ваз 2110. Так же он подойдет для Приоры.

Такой ключ можно купить в любом авто магазине. Цена его около двух долларов.

Артикул:

11183-3400010-20 — оригинальная рейка. Цена примерно 80 долларов.

Пошаговое руководство

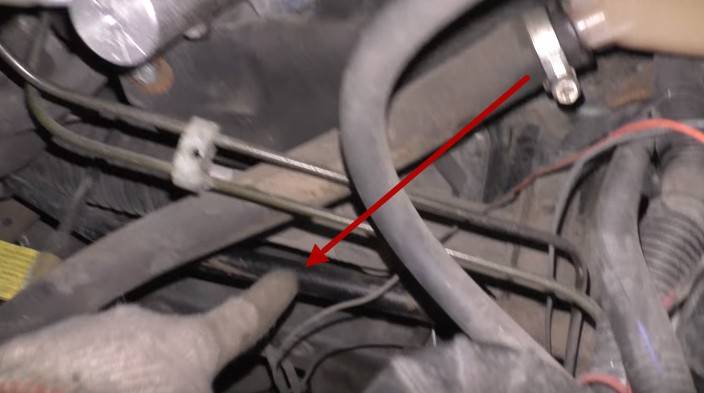

1. Открываем капот и видим с левой стороны автомобиля рейку.

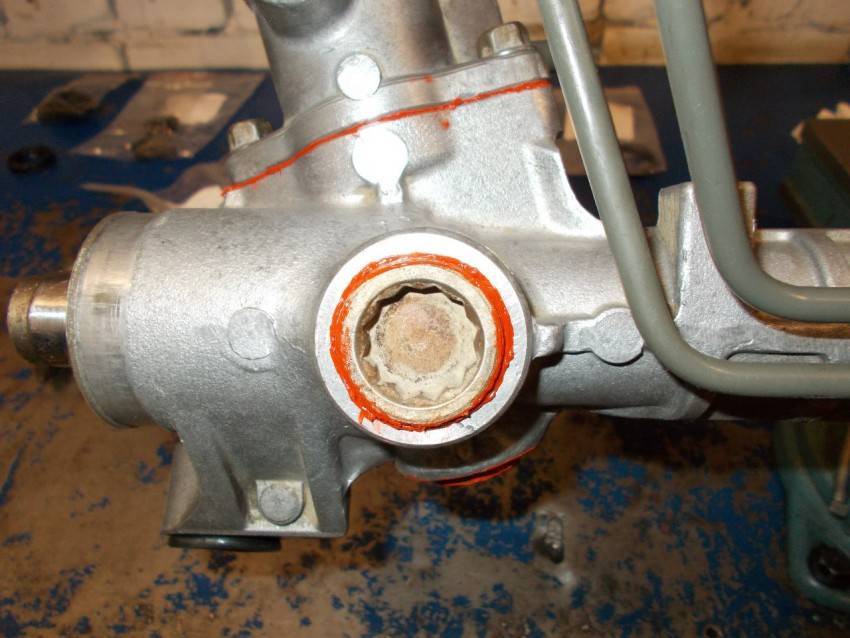

2. Гайка регулировки расположена под выступом на корпусе рейки.

Выступ на корпусе рейки отмечен ниже.

3. Берем ключ и вращаем гайку по часовой стрелке.

Имейте в виду рейка установлена на автомобиль как бы в перевернутом виде, поэтому вам покажется что вы крутите гайку против часовой.

Прокручиваем гайку где-то на 40-50 градусов и проверяем стук рейки так как описано в начале статьи.

Переходим к регулировке

Какой ее смысл?

ДА все просто, этот разъем (гайка) начинает поджимать втулки, которые собственно сжимаются и компенсируют износ. То есть вы еще можете ездить какое-то время! Лично я после подтяжки прокатался еще 10000 километров, а затем просто продал машину.

Где проводить работы?

Если честно то каждая машина (марка) уникальна, так например на многих иномарках гайку видно сверху, у других она внизу (то есть «башка» смотрит вниз), у наших ВАЗ она также находится внизу. Так что – желательно яму или подъемники, в крайнем случае, домкраты – только будьте осторожны, машина должна быть хорошо закреплена.

Как подтянуть?

  • Берем ключ (специальный или нет — индивидуально), подбираемся к разъему, например на наших ВАЗ 2113, 2114, 2115 это можно сделать еще и вывернув колеса вправо до упора. И с левой стороны начинаем искать разъем.
  • В нем будет защитный колпачок обычно сделан из резины, снимаем его.
  • Вставляем ключ, и делает примерно ¼ оборота не больше, то есть 25% от окружности.
  • Садимся в машину и пробуем покрутить руль, если ходят нормально, нет зажимов и «закусываний», то пробуем проехать на авто.
  • Если люфт ушел, значит так и оставляем. Одеваем защитный колпачок на место, если люфт остался но уменьшился, значит нужно подтянуть еще – опять добавляет примерно 25% от окружности. И повторяем процедуру. Нужно добиться, чтобы люфта не было! У меня на моей ВАЗ 2114 – хватило ¼ оборота ключа.

Что хочется еще отметить – не стоит сильно подтягивать, когда руль крутится слишком сложно! ЭТО ВАЖНО! Ведь вы просто убьете свои втулки, они износятся очень быстро – руль должен крутиться именно так как раньше, усилий должно вырасти по ощущениям не больше 10%. Просто стал плотным руль, но не тяжелым

Если стук прошел – значит, все дело было в рейке, вы прокатаетесь еще немного по времени, возможно хватит на 20 000 километров, но по сути стук, это уже звоночек для ремонта.

Вот как бы вся инструкция, сейчас посмотрите полезное видео инструкцию по нашим ВАЗ.

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

  • Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
  • В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
  • Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

  • Трубки для рейки.
  • 2 наконечника – они уже идут с гайками.
  • Ремкомплект.
  • 2 сайлентблока.
  • Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

  1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
  2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;

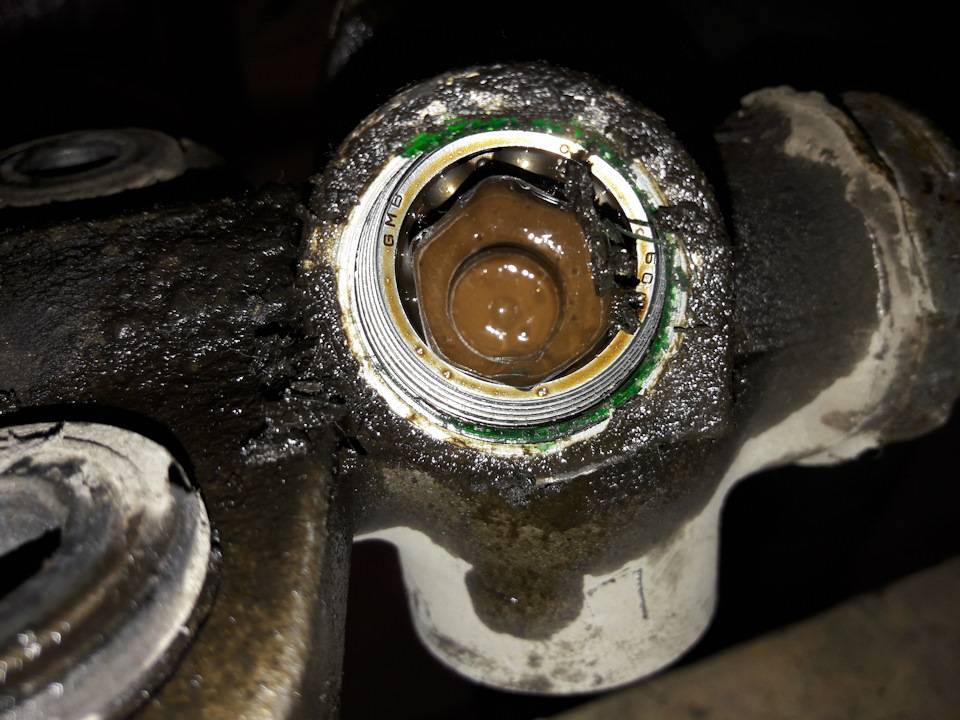

  3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
  4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Признаки люфта в рулевой рейке

Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:

  • Хруст во время поворота колес.
  • Невозможность удержания заданного направления, когда отпущен руль.
  • Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
  • Щелчки в рулевом колесе, когда изменяется направление движения.
  • Совершение произвольных маневров, которые не зависят от положения руля.
  • Вибрации во время движения.

Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.

Это может быть:

  • Излишне сильно протянутая рейка.
  • Изнашивание зацепа «червяка» и зубчатой планки.
  • Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
  • Изнашивание зубцов шестерни или зубчатой рейки.
  • Несвоевременность замены жидкости в гидравлике.

Для диагностирования может быть использован люфтомер – специальное устройство, с помощью которого возможно обнаружить зазор в рулевой рейке еще до проявления первых признаков неисправности. Когда показатели, показываемые прибором, выше нормы, проблему необходимо убрать. Вы сможете найти нормы люфта для транспортных средств в ПДД.

Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо

Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности.

Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

  1. Головка с воротком или обычный на 10
  2. Ключ на 13 (головка будет удобнее всего)
  3. Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Почему она стучит?

Одна из популярных причин, по которым становится понятно, что необходим ремонт реек рулевых – это люфт на опорах из пластика или же в зацеплении. При езде по неровным дорогам из-за этого люфта и можно услышать этот подозрительный шум.

Начинающие автолюбители часто задаются вопросом о том, почему появляется эта неисправность. Дело в том, что многие иномарки попросту не предназначены под наши условия. Однако рейки стучат и на отечественных автомобилях.

Ужасное качество дорожного покрытия приводит к тому, что узлы и детали гораздо быстрее изнашиваются. А в числе первых идет износ механизмов рулевого управления. И тогда необходима замена рулевой рейки.

Что касается отечественных авто и иномарок для наших дорог, то к неисправностям рулевого механизма может приводить вождение по дорожным выбоинам на больших скоростях.

Еще одна популярная причина, которая сигнализирует, что автолюбителя ждет ремонт рулевых реек – это износ пыльников. Если защитные резинки износились, то в механизмы рулевого управления поступает грязь. Пыль и дорожная грязь смешивается с маслом, а затем просто съедает и саму рейку, и опоры. Если этого не заметить вовремя, то все заржавеет, и тогда – только замена.

Причины стука

Сейчас не буду лезть в дебри, и рассказывать вам про устройство рулевой рейки (будет отдельная статья), сейчас вам важно понять — что рейка это не литой механизм, она составная. Опять же если утрировать то:. В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика

Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам

В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика. Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам.

Вал рулевой рейки собственно соединяется с другим валом, который идет от руля. Когда вы крутите руль, то передается усилие по специальным шлицам, вал внутри рейки начинает ходить вправо и влево, толкая колеса. Небольшая схема.

Теперь самое интересное — почему происходит стук. Да потому что втулки, которые находятся внутри, от времени изнашиваются, и вал начинает в них болтаться (проявляется люфт).

Металл туда ставить нельзя, иначе будет еще и большой износ вала, поэтому слабое звено именно втулки – просто разбиваются от времени. По сути их нужно менять, на что и намекают мастера на СТО, однако на первоначальном этапе, когда только появился люфт, можно это дело подтянуть.

Замена втулок

Случается так, что подвинчивание центральной гайки рулевого колеса не помогает. Руль и дальше продолжает «бить». В таком случае следует провести замену втулок треугольной формы на штоке рулевого колеса. Для этого необходимо:

  • Смотровая яма, набор ключей;
  • Демонтировать рулевое колесо, отвинтив четыре крепежных болта-фиксатора, изъять механизм с моторного отсека;
  • Зажать в тиски, в последующие детали сложить на чистую, сухую поверхность. Это может быть газета или ветошь;
  • Снять пыльник, отвинтить два болта – держателя «червя» рулевой рейки, вытянуть его;
  • Вытащить непосредственно саму рейку с втулками;

Сняв старые, установить новые пластмассовые втулки на рейку. Попутно провести визуальную диагностику целостности механизма. При наличии повреждений зубьев необходима срочная замена;
Устанавливаем новые втулки, добавляем смазки, желательно графитовой. Собираем механизм обратно;
Дальше проводим процедуру, которая описана выше по подвинчиванию рулевого колеса.

На проведения мелкого ремонта необходимо потратить более одного часа. Если автомобиль не эксплуатировался длительное время, к примеру, в зимний период, то после первых выездов также возможны поломки в рулевой рейке. Виной всему пластмассовые втулки, которые очень хрупки и подвержены негативному воздействию температурных перепадов.

Помните, что приобретать запчасти и ремкомплекты только в сертифицированных точках продажи. Чем качественнее будет деталь, тем дольше срок ее эксплуатации. Итак, как подтянуть рулевую рейку на Приоре и Калине теперь понятно. В среднем механизм выхаживает не более 30.000-40.000 км. до полного ремонта. Удача Вам на дорогах.

Инструменты для работы

Для того, чтобы было проще провести все ремонтные работы, необходимо позаботится о наличии следующих инструментов:

  • Ключ на «10».
  • Торцевая головка на «13» и ключ.
  • Специальный ключ для подтягивания рейки. (Маркировка для ВАЗ 2110 – прим.).

Стоимость такого ключа в магазинах составляет порядка 100-150 рублей

Пошаговый порядок подготовительных работ

Если вы не являетесь счастливым обладателем гаража с ямой или подъёмником, работы по подтяжке рулевой рейки можно выполнить на земле, однако перед этим необходимо подготовить рабочее место.

  1. В первую очередь снимаем аккумулятор, по очереди откручиваем клеммы и крепление батарей (при наличии – прим.).

Снимать фиксаторы батареи следует аккуратно

Выкрутив эти 4 болта по периметру подушка легко снимется

Подтяжка рулевой рейки

  1. В самом центре рулевой рейки строго с противоположной стороны, на ощупь ищем резиновый колпачок, который руками, либо при помощи отвёртки убираем с места.

Такой вид сверху откроется любому автолюбителю.

Именно на это посадочное место (указано жёлтой стрелкой) следует фиксировать ключ.

Статьи по теме

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Замена сцепления без снятия коробки: пошаговое руководство

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Как подтянуть рулевую рейку на ВАЗ 2114? Практичные способы

Люди, не знающие, как подтянуть рулевую рейку на ВАЗ 2114, часто считают, что эта возможность не предусмотрена конструкцией как таковая. На самом деле это не так: рано или поздно на любой машине может появиться люфт, больший разрешенного для безопасного движения. Соответственно, необходим и способ его устранения. В противном случае у машины значительно увеличится радиус разворота, станет проблематичным процесс парковки и выезда со стоянки, а на больших скоростях автомобиль не будет успевать среагировать на команду водителя (поворот руля)

Всех подобных проблем хотелось бы избежать, поэтому следить за состоянием всего рулевого механизма принципиально важно.Как подтянуть рулевую рейку на ВАЗ 2114? Процесс совсем не труден для исполнения. С ним справится даже человек, не слишком сильно продвинутый в ремонтном деле

Единственное, что будет нужно – это смотровая яма (эстакада, подъемник), особый гаечный ключ, прилагаемый к автомобилю на заводе, и восьмигранник на 17 мм. В идеале хорошо бы еще иметь люфтомер – специальный прибор, замеряющий величину зазора. Отчего увеличивается люфтОсновной причиной является состояние дорог и пыль на них. Несовершенство российских дорог стало уже притчей во языцех; о нем и шутить-то уже неинтересно. Однако в последние годы ситуация несколько обострилась повсеместной установкой лежачих полицейских. Не вопрос, дело нужное для безопасности как пешеходов, так и водителей – если бы эти конструкции везде соответствовали нормам. Но во многих случаях такие препятствия имеют либо завышенную высоту, либо чересчур крутые борта. В результате имеем усиленную нагрузку на все автомобильные узлы, в том числе и на рулевую рейку, и она разбалтывается.Статья по теме «Как проверить рулевую рейку». Подтягиваем рейку

  • Для начала машина загоняется на яму (или на то, что у вас есть в наличии). Колеса выставляются ровно, без малейшего поворота;
  • Регулировщик залазит под днище и приступает к операции;
  • Люфтомером замеряется зазор. Показатель не должен быть больше 10 градусов. Если у вас нет в наличии столь полезного прибора, придется делать все методом научного тыка;
  • Снимается картерная защита, если она стоит на вашем автомобиле;
  • На изнаночной стороне рулевого вала отыскивается гайка регулировки. Нередко ее принимают за пробку. Если вы не в курсе, где она стоит и как выглядит, предварительно почитайте паспорт на свою машину – там на схеме она указано очень точно;
  • Гайка и пространство вокруг нее очищаются от грязи и пыли; вероятно, придется воспользоваться WD 40, если она присохла;
  • Вставляется предназначенный для этих целей ключ и медленно, постепенно, по часовой стрелке проворачивается до нужного положения;
  • При наличии люфтомера соответствующие измерения проводятся постоянно; при его отсутствии очень пригодится товарищ, сидящий за баранкой и контролирующий степень затяжки;
  • В некоторых случаях наблюдается перетяжка гайки. В результате баранка начинает проворачиваться как бы с трудом. Поэтому перед тем, как ставить на место защиту картера и сгонять машину с эстакады, надо проверить ход рулевого колеса, и в случае необходимости гайку чуть ослабить. Ищем идеальное соотношение свободного хода руля и минимального его люфта.

Как сделать необходимость подтягивания более редкой?Бывалые водители говорят: один раз начиная регулировку гайки, затянутой на заводе, становишься заложником этого процесса уже навсегда

Чтобы не слишком часто заниматься подобным занятием, нужно выполнять элементарные правила предосторожности:

  • Переезжать все препятствия на невысокой скорости, трамвайные и прочие пути – наискосок, по бровкам и бордюрам не прыгать – машина не заяц и не кенгуру;
  • Не оставлять надолго колеса вывернутыми влево или вправо. Тем более, если вы запарковались надолго;
  • Зимой не крутить баранку резко на непрогретом авто. Лучше плавно повертеть ее туда-сюда для того, чтобы рулевой механизм успел проснуться и разработался.

Не всегда знания, как подтянуть рулевую рейку на ВАЗ 2114, и умение это делать, спасают ситуацию. Если вы проделали все необходимые манипуляции, а управление нисколько не улучшилось, значит, дело не в ослабленном креплении. Скорее всего, у вас накрылась передающая пара, состоящая из шестерни с зубчатой рейкой. Однако так ли это, или полетело что-то другое в рулевом механизме, покажет только полный демонтаж рулевой рейки. Который, заметим, тоже вполне по зубам человеку, не чурающемуся общения с инструментарием. AutoFlit.ru

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

  1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

  • При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
  • Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
  • Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.
  1. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.
  • Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
  • По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.
  1. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.
  • В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
  • Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
  • При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Ремонт

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Процесс замены

Переходим непосредственно к процедуре ремонта.

  1. Снимите рейку со своего посадочного места.
  2. Демонтируйте упорную гайку шестигранником на 17 миллиметров.
  3. Достаньте упорную гайку, выньте стопорное кольцо, пружину, а также реечный упор.
  4. Сначала извлекается пыльник вала шестерни, после чего без проблем доберетесь до стопорного кольца.
  5. Демонтируйте гайку, которая удерживает подшипник шестерни. Приготовьтесь к тому, что откручивать ее будет достаточно сложно, приложите усилие. Это нормально. Хуже, если он практически не держится.
  6. Вал приводной шестерни выпрессовывается.
  7. Рейка извлекается из корпуса.
  8. Далее достаньте опорную втулку, смажьте и поставьте на место. При ее возвращении обратно может потребоваться усилие.
  9. Замените все присутствующие в узле подшипники. Некоторые извлекать тяжело, а другие и вовсе практически невозможно. Но сделать это нужно. Если вынуть совсем не удается, тогда разрубите подшипник с помощью зубила и достаньте его щипцами.
  10. Изучите состояние всех поверхностей, деталей, агрегатов на предмет наличия каких-то дефектов, повреждений.
  11. Если заметили неисправные элементы, замените их, воспользовавшись набором ремкомплекта.
  12. В конструкции будет достаточно много подвижных элементов. Каждый из них обязательно смазывается высококачественной смазкой. Здесь хорошо себя проявит Литол.
  13. Выполните обратную сборку, следуя обратной последовательности демонтажа.
  14. Для обратной сборки вам обязательно потребуется помощь. Потому заранее договоритесь с другом или еще кем-то, кто сможет вам посодействовать в этом деле.
  15. Поставьте отремонтированную рейку на место, наживите ее крепежные элементы.
  16. В шпицы заводится рейка. Именно здесь вам потребуется помощник. Сделать это самому практически невозможно.
  17. Воспользуйтесь зубилом, чтобы разжать хомуты.
  18. Закрутите по местам все крепежные болты.

Выполнив сборку узла, обязательно проверьте его в действии. Учтите, эксплуатировать автомобиль после этого в прежнем режиме нельзя. Для начала обязательно заедьте на автосервис, где будет проведен развал-схождение. Только после этого ремонт узла можно считать завершенным.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

 Загрузка …

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Ремонт рулевой рейки своими руками

Восстановление этой детали необходимо, если при движении вы слышите стуки, которые отчетливо чувствуются на руле. Когда стук можно слышать даже при простом вращении руля, когда машина стоит, то здесь без ремонта просто не обойтись.

Конечно, сложность ремонта напрямую зависит от типа поломки. Пыльники вполне может заменить каждый. Нужно знать, что регулировать рейку нужно вдвоем. Один человек вряд ли справится с этой работой.

Чтобы ремонт прошел максимально успешно, нужно заранее приобрести специальный ремкомплект, а также собрать нужный для этой операции инструмент. И здесь имеется в виду не стандартный набор автолюбителя, а вполне экзотический инструмент. Нужен специальный восьмигранный ключ на 17 и съемники подшипников.

Как убрать люфт в рулевой рейке своими руками

Как самостоятельно осуществить подтяжку рейки:

  1. Чтобы отрегулировать рейку и убрать люфт, подтяните регулировочный винт, который находится в торцевой крышке рулевого механизма.
  2. Используйте эстакаду яму в гараже. Если такие идеальные условия недоступны, для подтяжки рейки можно применить домкраты. Обязательно укрепите машину после подъема на упорных «козлах».
  3. Выставьте передние колеса прямо (ровно) перед подъемом кузова автомобиля с помощью домкратов.
  4. В соответствии с ГОСТом РФ люфт рулевого механизма не должен быть больше десяти градусов. Измерьте его люфтомером: существуют как современные электронные, так и примитивные приборы.
  5. Подтягивайте регулировочный винт медленно. В ходе процесса проверяйте ход руля, а также присутствие стука в колонке или люфта.
  6. Если вы считаете, что вам удалось убрать дефект, осуществите ходовое испытание. Ощутили тяжесть рулевого колеса при движении? Тогда немного ослабьте регулировочный винт.

Вам удалось убрать проблему, если рулевое колесо беспрепятственно возвращается в центральное положение, а стук или люфт не обнаруживаются.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Регулируется рейка ВАЗ-2114 следующим образом:

  1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

  1. Демонтируем защиту картера и брызговик двигателя снизу.
  2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
  3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.
  1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
  2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

  1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
  2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Рождение гидроусилителя

В самом начале, для того чтобы немного облегчить управление, применяли пневмоусилители рулевого узла. Такие системы применялись в 30-е годы прошлого столетия, а устанавливали их на большегрузные автомобили. Затем инженеры, занятые в разработке легковых машин, стали использовать гидравлику. Это стало началом создания сегодняшних гидроусилителей. Хоть такая система была намного сложней, нежели воздушная, в работе она была гораздо тише и комфортней. А главное – с использованием гидравлики удалось значительно повысить точность управления автомобилями.

Самая первая система усилителя устанавливалась на американских автомобилях Chrysler. В европейских странах первое устройство установили на Citroen DS 19.

Как подтянуть рулевую рейку

Прежде чем приступать к описанию данного ремонта, если его вообще можно назвать таковым, давайте рассмотрим основную причину, по которой приходится подтягивать рулевую рейку на Приоре.

Итак, думаю, что многие владельцы знают, что при появлении стука со стороны рулевой рейки или ее тяги, необходимо произвести регулировку, а точнее — подтяжку рейки при помощи специальной гайки, которая находится с внутренней стороны корпуса, что хорошо видно на приведенном ниже фото.

Чтобы понять, где находится эта гайка, посмотрите на фото ниже, все показано уже сверху — со стороны капота, разумеется, в таком случае эта гайка находится с обратной стороны:

Чтобы добраться до данной регулировочной гайки, скорее всего придется снять аккумулятор, так как без него под капотом больше свободного места. Хотя по хорошему, даже аккумулятор в Приоре не мешает этому ремонту (в отличие от таких авто как Калина или Гранта).

Стоит отметить, что возможно понадобятся следующие инструмент для работы:

  • ключ на 10 мм или головка с воротком
  • ключ на 13
  • ключ для подтягивания рейки — именно 2110 а не 2108

Теперь при помощи специального ключа с внутренней стороны, как и показано на фото ниже, вставляем его в отверстие:

Достаточно сделать менее половины оборота, после чего попробовать люфт на тягах. Если он пропал и стука больше нет, то подтягивать дальше нет смысла, так как можно переборщить, и рейку в таком случае может закусывать. Для более наглядного примера и описания всей процедуры, посмотрите видео отчет ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
