Рейка рулевая: неисправность рулевой рейки, проверка и ремонт реек

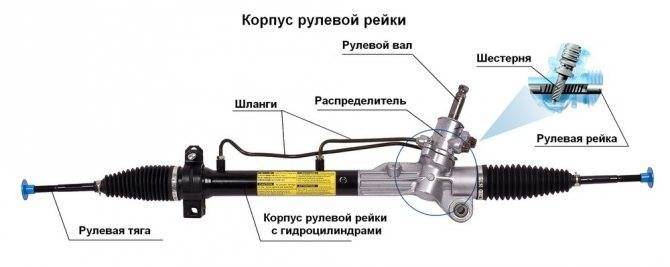

Устройство рулевой рейки


Это несложный механизм, который обладает следующими составляющими:

  • Руль, который находится в кабине. Используется, чтобы задать автомобилю направление движения.
  • Рулевой вал. Это металлический стержень, который оснащен специальными пазами. Они называются шлицами. С их помощью с одной стороны крепится руль, а с другой производится крепление к рулевой колонке.
  • При создании рейки используются шестерня и сама рейка. При производстве используется специальный легкий сплав повышенной прочности.
  • Рулевая тяга – это металлические стержни, у которых с одной стороны есть резьба, а с другой шарнир с резьбой.
  • Рулевой наконечник оснащен шарниром с резьбой.

Это все составляющие рулевой рейки. Правда, еще в него можно отнести демпфер. Это двухсторонний амортизатор. Его цель заключается в снижении вибрации во время движения. Таким образом, удается снизить негативное воздействие на весь механизм. Не на всех машинах он есть, но на внедорожниках его устанавливают по умолчанию. Это связано с тем, что эти машины часто передвигаются по плохим дорогам.

рулевая рейка с гур

Неисправности и методы устранения

Сегодня гидроусилитель рулевого управления является составляющей частью современного автомобиля, назначение которой улучшать управляемость и эксплуатационные характеристики транспортного средства. От его работоспособности зависит как безопасность, так и комфортность процесса вождения автомобиля, тем самым снижая утомляемость водителя. Выходить из строя гидроусилитель руля может из-за нарушений герметичности системы и в результате естественного износа компонентов ГУР, что в свою очередь может приводить к снижению объема жидкости в системе, ведущее к серьезным нарушениям в работе насоса гидроусилителя. Падение уровня жидкости в системе может происходить и вследствие повреждений шланга гидроусилителя, что также чревато нежелательными последствиями. Все выше перечисленные факты ведут к необходимости квалифицированного ремонта ГУР.

Далее рассмотрим возможные неисправности ГУР и методы их устранения:

Неисправность ГУРВозможные причиныУстранение неисправности
1Обратные толчки (отдача) на рулевом колесеСлабо натянут приводной ремень насоса. Приводной ремень насоса изношен.Отрегулировать натяжение ремня. Заменить ремень.
2Рулевое колесо поворачивается с

большим усилием

Слабо натянут приводной ремень насоса. Приводной ремень насоса изношен. Низкий уровень жидкости в заправочном бачке. Малое число оборотов холостого хода двигателя. Грязный фильтр заправочного бачка. Низкое рабочее давление насоса гидроусилителя. Имеется воздух в гидроусилителе.Отрегулировать натяжение ремня. Следует заменить ремень. Долить жидкость. Заменить фильтр. Отремонтировать или заменить насос. Проверить герметичность уплотнений и удалить воздух.
3 Быстрое поворачивание

рулевого колеса

требует большого усилия

Слабо натянут приводной ремень насоса. Слишком малое число оборотов холостого хода. В гидроусилителе имеется воздух. Неисправность насоса. Механическая неисправность.Отрегулировать натяжение ремня. Отрегулировать работу двигателя. Найти место проникновения воздуха и удалить воздух. Отремонтировать или заменить насос. Проверить механизмы системы рулевого управления.
4 Вращение рулевого

колеса в одну из

сторон требует

большого усилия

Неисправность насоса.Проверить и отремонтировать насос или заменить его сальники.
5 Вращение рулевого колеса в среднем

положении требует

большого усилия

Неисправность насоса. Механическая неисправность. Проверить насос и отремонтировать или заменить его.

Проверить систему рулевого управления.

6ВибрацияИмеется воздух в гидравлической системе. Механическое повреждение. Плохое состояние шин.Установить причину и удалить воздух. Выявить неисправные шины и отремонтировать.
7Шум при работеНизкий уровень жидкости в заправочном бачке. Повреждены шланги (высокого давление, низкого давления). Сброс жидкости через предохранительный клапан (свистящий звук при крайнем положении рулевого колеса).Добавить жидкость, проверить отсутствие течи. Проверить состояние шлангов (высокого и низкого давления). Установить причину и удалить воздух. Проверить и отремонтировать или заменить насос. Проверить рабочее давление насоса.
8 Нечеткая работа

рулевого управления

Низкий уровень жидкости в заправочном бачке. Течь жидкости. Имеется воздух в гидравлической системе. Износ деталей рулевого управления. Повреждены шланги (высокого давление, низкого давления). Нарушена геометрия рулевого привода. Неисправность шин.Добавить жидкость, выявить и устранить течь. Проверить герметичность уплотнений и удалить воздух. Проверить состояние узлов и устранить обнаруженные неисправности. Проверить состояние шлангов (высокого и низкого давления). Проверить и при необходимости заменить шины.

Уважаемые автомобилисты! Ремонт системы ГУР возможен только на станциях технического обслуживания или у дилеров, так как для ремонта этой системы необходимы знания и опыт квалифицированного персонала, а также необходимо специализированное высокоточное оборудование.

Помните, что гидравлический усилитель руля не только обеспечивает комфорт, но и повышает безопасность движения. Его надежность напрямую зависит от своевременного обслуживания (см.разделе – техническое обслуживание – где изложены основные требования к ТО).

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

  • Игольчатый подшипник;
  • Пара уплотнительных резинок для втулки;
  • Опорная втулка, выполненная из пластика;
  • Набор прокладок;
  • Пружина;
  • Стопорные кольца;
  • Опорный подшипник;
  • Приводная шестерня;
  • Кожух пыльника;
  • Рейка;
  • Комплект стяжек для пыльника.

Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

  1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
  2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
  3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
  4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
  5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
  6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
  7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
  8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
  9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
  10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
  11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно

Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

  • явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
  • увеличилось усилие, необходимое для вращения руля;
  • появились посторонние звуки и шум в насосе гидроусилителя;
  • появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
  • началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

  • зубчатый вал;
  • опорная втулка рулевой рейки;
  • золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

  1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
  2. Замена испорченных частей механизма новыми деталями.
  3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

  1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
  2. Снимите защиту двигателя (если она у вас стоит).
  3. Снимите теплоизоляционную пластину рулевой рейки.
  4. Открутите крепежные детали на рулевой рейке.
  5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

  1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
  2. Открутите нижнюю пластиковую заглушку зубчатого вала.
  3. Открутите гайку стопорную.
  4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
  5. Вытащите нижний сальник.
  6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
  7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
  8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
  9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

  1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
  2. Поместите рейку в корпус.
  3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
  4. Установите заглушку и зафиксируйте ее стопорной проволокой.
  5. Нижний сальник оденьте на зубчатый вал.
  6. Установите рулевую рейку в среднее положение.
  7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
  8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
  9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
  10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Что такое рулевая рейка

Механизм поворота колес состоит из двух частей: рейки и шестерни. Вращение руля запускает движение шестерни, которая двигает зубчатую рейку влево или вправо. В результате колеса поворачиваются в нужную сторону.

Металлические детали механизма бывает непросто поворачивать, поэтому современные автомобили комплектуются усилителями. Существует два вида усилителя – гидравлический и электрический. Они делают поворот рулевого колеса плавным и легким. ГУР или ЭУР крепится непосредственно на рейке.

Усилитель руля повышает безопасность вождения, так как гасит вибрации и стуки от дороги. Водитель чувствует себя увереннее за рулем. С другой стороны, от этого незначительно ухудшается управляемость автомобилем.

От рулевого управления во многом зависит безопасность на дороге. При любых неисправностях ухудшается маневренность, в результате водитель не может среагировать на дорожную ситуацию

Поэтому важно поддерживать рулевое управление в рабочем состоянии и обращать внимание на все симптомы поломок

Признаки и последствия неисправности

Неполадка в виде протечек характерна для рулевых реек, действующих совместно с гидравлическим усилителем (ГУР). Внутри корпуса агрегата предусмотрены 2 маслонаполненные камеры с поршнями, помогающими двигать вал под воздействием давления, создаваемого насосом. Чтобы гидравлическая жидкость не вытекала наружу, по бокам камеры закрыты сальниками, внутри которых движется вал. Снаружи торцы корпуса прикрывают резиновые чехлы (пыльники) в виде гармошек, сквозь них пропущены наконечники рулевых тяг.

Когда следует обратить внимание на рулевую рейку и проверить наличие потеков:

  • в месте стоянки автомобиля появляются масляные пятна на асфальте;
  • уровень жидкости в расширительном бачке ГУР постепенно снижается;
  • насос гидроусилителя издает гул либо другие посторонние звуки (зависит от марки авто);
  • по ощущениям рулевое колесо становится тяжелым, как будто усилитель перестал помогать водителю поворачивать колеса.

Поскольку корпус рейки представляет собой цельную конструкцию, потеки обнаруживаются только под ее торцами, прикрытыми пыльниками. Чтобы их увидеть, достаточно заглянуть под машину либо в подкапотное пространство.

Последствия утечки гидравлической жидкости на первой стадии не фатальны. После обнаружения потеков можно продолжать движение, но только до гаража или автосервиса. Дальнейшая эксплуатация автомобиля без ремонта допускается при двух условиях:

  1. Баранка не «тяжелеет», а насос гидроусилителя функционирует исправно, без лишних шумов.
  2. Необходимо постоянно доливать жидкость в бачок ГУР.

Неисправности и ремонт рулевой рейки

Несмотря на высокий уровень надежности современных систем рулевого управления в целом и рулевых реек в частности, они периодически все же выходят из строя. Стоимость ремонта рулевой рейки вещь весьма недешевая, поэтому имеет смысл сразу же обращаться в сервис, чтобы при необходимости ограничиться профилактическими мерами, а не доводить ситуацию до замены узла в сборе. Что же служит основной причиной выхода из строя рулевых реек в России, и каковы первые признаки неисправности рулевой рейки? А также, почему стучит рулевая рейка? Вы не будете удивлены – это дороги, а точнее их крайне низкое качество. Пыль, попадающая на сочленения рулевого управления под пыльник рулевой рейки, вывернутые на сильном морозе колеса (только для гидроусилителя), проезд сильных повреждений дорожного покрытия на высокой скорости – все это однозначно приведет к тому, что рулевая рейка будет поломана. Любой посторонний стук исходящий из под руля, ближе к подкапотному пространству, скорее всего, издается вашей рулевой рейкой. А стук в рулевой рейке — это первый признак того, что пора обратиться в сервис. Может быть так, что стук появляется при повороте руля только в одну сторону или в обе сразу, иногда это может быть скрип, ну а если там уже что-то хрустит, то дело точно – беда. До этого доводить ни в коем случае нельзя, потому что если захрустело, значит, скоро колеса и руль перестанут слушаться друг друга. Кроме того, очевидно говорит о том, что у вас что-то не то с рейкой внезапно «потяжелевший» руль, особенно это относится к электроусилителям. Если у вас из ГУР-а течет жидкость – значит прохудился шланг или сальник рулевой рейки, это очень легко заметить, так как на месте стоянки вашего авто будут оставаться пятна черного масляного вещества. Течь рулевой рейки быстро приведет к тому, что гидравлический механизм перестанет работать и руль можно будет повернуть только с большим усилием. Поэтому, как только заметили пятна – сразу в сервис!

Стук рулевой рейки может переходить в вибрации руля, и вообще может быть слышен даже при резких подергиваниях руля в сторону на полностью заглушенной машине (кстати, именно это ответ на вопрос — как проверить рулевую рейку в рамках первичной диагностики, которую можно выполнить самостоятельно). Некорректное центрирование рулевого колеса, скорее всего, говорит о том, что у вас соскочил зубец и требуется регулировка рулевой рейки – это может случиться, если на высокой скорости пролететь какую-то яму, угодив в неё одним или сразу двумя передними колесами. Ну и, конечно же, полное отсутствие усилий при повороте руля также скажет о том, что не в порядке усилитель. При обнаружении любого их вышеперечисленных признаков следует срочно обратиться в автосервис для скорейшего разрешения проблемы, где профессионалы знают, как подтянуть рулевую рейку, отрегулировать ЭУР или провести замену втулки рулевой рейки. Промедление чревато не только дорогостоящим ремонтом, но и тем, что вы просто намертво встанете где-то на дороге и хорошо еще, если в городской черте, где можно вызвать эвакуатор. Помните, мы говорили о том, что при выходе из строя ЭУР руль нельзя будет повернуть. Ремонт рулевой рейки своими руками на трассе вряд ли будет возможен. Не рискуйте, не доводите до серьезных поломок!

Особенности ремонта рулевой рейки

Если рулевая рейка не относится к электронным, нуждающимся в специальных настройках, то её вполне возможно починить своими руками

Однако, с учётом важности и быстрого износа этого агрегата имеет смысл в случае его поломки обратиться к мастерам автосервиса. Или вообще заменить на новый

Ввиду специфики конструкции, починить рулевую рейку без разборки, по крайней мере частичной, вряд ли удастся. Перед самим ремонтом желательно скрупулёзно изучить состояние агрегата в целом и сопряжённых с ним следующих комплектующих:

  • шаровые и рулевые тяги;
  • подшипники ступиц;
  • вспомогательные приводы.

Диагностика такого рода позволит выявить место поломки и облегчит ремонт. Далее рулевая рейка или её элементы снимаются с машины, и производится непосредственное устранение неисправности.

Типичная ситуация

Причинами неисправности рулевой рейки, как правило, являются следующие события:

  • вскарабкавшись машиной на бордюрный камень, вы погнули вал рулевой рейки. Да, мест для парковок у нас в городе мало, вот мы на бордюры и заезжаем.
  • движение через трамвайные пути на большой скорости. Согласна, не часто такое бывает, но все таки. Вспомнили? А это расшатывает рулевую рейку и приводит к повышенному износу зубчатого зацепления, – вследствие этого у рейки появляется течь, люфт, она стучит.
  • длительное (более 5 сек) удержание руля в крайнем левом или правом положении: это когда руль вывернут до упора при повышенных оборотах двигателя. Например, вы застряли в сугробе, грязи, куче осенних листьев – это резко увеличивает давление в системе, ведет к перегреву масла.

Типы и варианты исполнения

Как уже было сказано ранее, ключевые элементы рулевой рейки не меняются на протяжении многих десятилетий. В устройство механизма вносятся лишь незначительные коррективы, но принцип остается одинаковым.

Единственное, что отличает все узлы подобного типа – привод усилителя. Всего различают три модификации. Рассмотрим особенности каждой из них.

Механическая рулевая рейка

Данная модификация является классической. Ею оснащались все автомобили до того момента, как были созданы гидравлические и электрические усилители. Механическая рулевая рейка – самый простой тип устройства. Благодаря маленьким зубцам и большим по сравнению с ними рулевому колесу водителю не приходится прилагать большие усилия для поворота автомобиля.

Существуют рулевые рейки с разным передаточным числом. По центру планки сделана зубчатая передача с меньшей амплитудой, а на концах этот показатель увеличивается. Благодаря этому водителю еще легче поворачивать руль во время начала движения или в поворотах на большой скорости. А на парковках, когда колеса нужно выворачивать до упора, водителю не нужно крутить руль по многу раз.

Варианты решения проблемы

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

  1. Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
  2. Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
  3. Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
  4. Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
  5. Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
  6. Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

  1. Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
  2. Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
  3. Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
  4. Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке

Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок

После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Цена рулевой рейки на Ланос

Для ориентировки мы подобрали несколько вариантов для замены рейки на Ланос. Не факт, что её придётся менять, тем не менее мы будем знать, сколько можно сэкономить, если потратить время на диагностику и в крайнем случае ремонт рулевого.

  1. Оригинальная рулевая рейка GM без ГУР с каталожным номером 096275011, корейская, обойдётся в $82 (или 2092 грн) по курсу на 2018 год. Качество хорошее, но можно найти дешевле и не хуже.
  2. К примеру, чешская рейка Profit 30418040. Её цена 79 долларов. Чуть хуже по качеству, но криминала нет.
  3. Lauber, производство Польша, номер по каталогу 668267. Эта рейка с ГУР, поэтому и стоит она дорого, около $450. Менять её смысла нет, только ремонтировать.

Перспектива полной замены рейки не радужная, тем более, что на СТО, скорее всего, будут настаивать именно на замене. Никто не захочет возиться с рулевым автомобиля устаревшей конструкции, им это не выгодно. Поменять проще, а нам дороже. Выходит, разбираемся сами.

Интересное по теме: Как поменять ремень ГРМ на Шевроле Авео Т300 быстро

Рулевая рейка Тойота Королла — конструкция

Механический узел, состоящий из шестерни, разработан для преобразования поворота рулевого колеса в горизонтальное отклонение передних колес автомобиля. Сама конструкция представляет собой несколько элементов, слаженная работа которых обеспечивает движение транспортного средства:

  1. Корпус. Предназначен для размещения составных частей агрегата. Материал корпуса в современных легковых автомобилях может быть выполнен из стали, алюминия или дюралюминия. Гидроцилиндр размещается либо внутри, либо снаружи корпуса рулевой рейки.
  2. Вал. Для изготовления вала используется сталь повышенной прочности, поверхностный слой которой проходит процедуру цементирования. Благодаря валу осуществляется передача усилия на колеса.
  3. Опорные втулки. Чтобы удержать вал от перекоса, применяются специальные втулки. Они фиксируют устройство, центрируя его в корпусе.
  4. Распределитель. При вращении руля требуется передача усилия в определенную сторону. Для этого нужен распределитель, за счет которого поток гидравлической жидкости направляется в требуемый отсек гидроцилиндра.
  5. Подшипники. Вращение элементов в корпусе обеспечивается с помощью подшипников.
  6. Поршни. Давление гидравлической жидкости передается на рулевой вал за счет поршней.
  7. Сальники. Для удержания внутри устройства гидравлической жидкости служат уплотнительные элементы. Они передают в нужный отсек гидроцилиндра поток жидкости, не давая ей перемещаться в другие полости.
  8. Поджимной механизм. Требуется для удержания вала от смещения и регулирует усилие.
  9. Гидравлические болты. Фиксация опорных втулок и поджимного механизма обеспечивается наличием стопорных колец, пружин, а также гидравлических болтов.
  10. Кольца из резины и тефлона. Данные элементы используются для герметизации всех реечных узлов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
