Замена сайлентблоков на квадроцикле

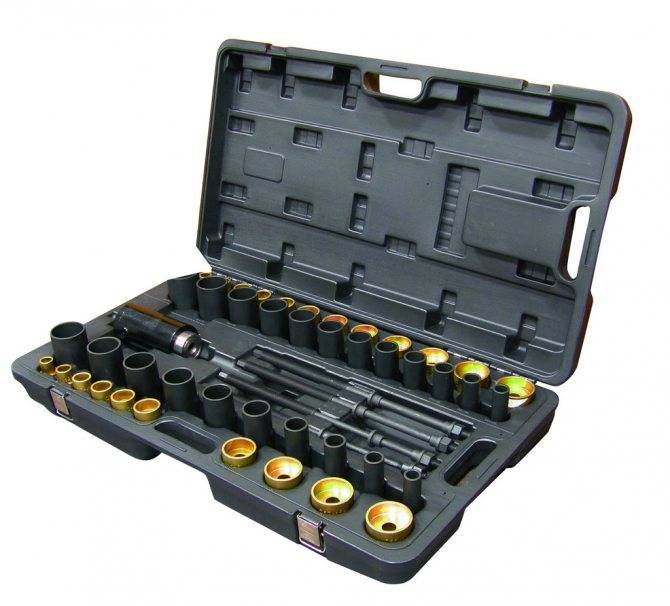

Licota ATC-2286

Набор съемников сайлентблоков снабжен оправками и чашками самых популярных размеров, которые отлично подходят для работы с деталями отечественного и зарубежного производства.

Перед использованием съемника нужно лишь выбрать оправку требуемого размера, установить ее на изымаемый элемент и путем вращения гайки выполнить демонтаж. С помощью набора весь процесс снятия сайлентблока выполняется быстро и легко.

Характеристики:

• Используется как для выпрессовки, так для запрессовки сайлентблоков.
• Внутренние оправки: 34, 36, 38 – 70, 72, 75, 80 мм.
• Наружные оправки: 44, 46, 48 – 80, 82, 85, 90 мм.
• Штифты: M10, M12, M14, M16, M18.
• Вид: универсальный съемник.
• Вес: 17 кг.

Читать также: Как пользоваться дисковой пилой видео

Плюсы:

• Обладает разными насадками, благодаря чему подходит для разных марок транспортных средств.
• Все детали легко собираются и разбираются.
• Возможность демонтажа и установки сайлентблоков.
• Удобный кейс для хранения всех деталей съемника.

Минусы:

• Сравнительно большой вес.
• Высокая стоимость.

Двигатель

Может возникнуть такая ситуация, когда после длительного простоя, либо после заезда, квадроцикл просто не заводится. Это не значит, что необходим ремонт двигателя квадроцикла. Возможно проблема в отсутствии топлива, разряде аккумулятора. Сухой бак может образоваться не только по вине владельца, но и по причине поломки в топливопроводе, из-за трещины в баке. Не выключенные приборы приводят к разряду батареи, при этом может наблюдаться как полная разрядка, так и падение вольтажа. Стартер должен уверенно прокручивать двигатель на протяжении до 5 секунд.

Наиболее печальным случаем будет отсутствие компрессии в двигателе, когда изношенная поршневая система не работает так, как должна. Возможная еще проблема отсутствия подачи топлива – неисправный топливный насос.

Что такое сайлентблок?

Кузова и подвеска автомобиля при движении на скорости подвергается воздействию внешних сил, определяющих его положение в пространстве. Неровности дорожного покрытия, кочки, ухабы и ямы через колёса машины передаются в виде вибрации на кузовные элементы.

Сайлентблоки автомобиля необходимы для того чтобы нивелировать и гасить все колебания кузова транспортного средства. Первые модели автомобилей не оснащённые сайлентблоками трудно было назвать комфортабельными. Пассажиры и водитель ощущали все кочки и ямы буквально своей пятой точкой.

Именно поэтому в принципе качественно выполнить разборку сайлентблока и его ремонт невозможно. Он подлежит полноценной замене. Конечно, отечественные Кулибины научились его ремонтировать, но срок эксплуатации восстановленного элемента крайне мал.

Замена деформированного сайлентблока требует от водителя минимальных технических знаний и наличия специального инструмента. В ином случае лучше не рисковать и обратиться за помощью к профессионалам. Они смогут выполнить работы максимально качественно и в установленные сроки.

Как крепятся сайлентблоки

Шарниры устанавливаются в рычаги подвески несколькими способами. Самым распространенным, который используется для того, чтобы монтировать плавающий сайлентблок «КИА Сид», является запрессовка детали вместе с внешней втулкой в проушину рычага. Крепится он в ней за счет силы трения. Подобная конструкция гасит вибрации и различные нагрузки. Ремонтируется она банально и легко: кувалдой или молотком выбивается старый сайлентблок, и устанавливается на его место новый.

Если на рычаг оказывается нагрузка в одном направлении или плоскости либо он сам выполняет роль направляющего, то сайлентблок обходится без внешней втулки. В такой ситуации используют шарниры, на торце упругих элементов которых располагаются буртики. При помощи последних он и запрессовывается в проушину.

В последнее время стали очень популярны интегрированные сайлентблоки, в которых роль внешней втулки исполняет проушина рычага, внутри которой запрессован упругий элемент. Подобные элементы можно встретить у последних моделей автомобилей «Тойота» — плавающие сайлентблоки на таких машинах интегрированные. Подобная конструкция не обладает особым инженерным смыслом: основная ее задача – увеличение прибыли для производителя, поскольку произвести запрессовку новой резины внутрь рычага вне заводских условий практически нереально. В таком случае придется производить полную замену рычага, что обходится в весьма крупную сумму.

Что лучше – плавающий сайлентблок или обычный

Суще­ству­ют про­ти­во­ре­чи­вые мне­ния о пла­ва­ю­щих сай­лент­бло­ках – одни счи­та­ют их слиш­ком доро­гим удо­воль­стви­ем для рос­сий­ских дорог, дру­гие отме­ча­ют жест­кость. Есть еще один непри­ят­ный момент – они могут течь. При выте­ка­нии смаз­ки из кор­пу­са сни­жа­ет­ся объ­ем работ, кото­рые они долж­ны выпол­нять. В этом отно­ше­нии шаро­вые шар­ни­ры усту­па­ют обычным.

В отли­чие от рези­но­во­го пла­ва­ю­щий сай­лент­блок может пово­ра­чи­вать­ся на боль­ший угол, сохра­няя надеж­ное поло­же­ние в кон­струк­ции. Обес­пе­чи­ва­ет­ся проч­ная связь эле­мен­тов с одно­вре­мен­ной подвиж­но­стью. Шаро­вые шар­ни­ры иде­аль­ны для уста­нов­ки в зад­нюю под­вес­ку, так как обес­пе­чи­ва­ют пра­виль­ное поло­же­ние оси зад­них колес к дороге.

Назна­че­ние обыч­ных и пла­ва­ю­щих шар­ни­ров оди­на­ко­вое – гасить коле­ба­ния, с той раз­ни­цей, что в обыч­ном режи­ме рабо­ты при сред­ней нагруз­ке вто­рые выпол­ня­ют роль рези­но­вых сай­лент­бло­ков, а при уве­ли­че­нии ее они выдер­жи­ва­ют силь­ные уда­ры, воз­дей­ствия. Свя­за­но это с нали­чи­ем смаз­ки, кото­рая обес­пе­чи­ва­ет сво­бод­ное дви­же­ние втул­ки, в то вре­мя, как в рези­но­вых про­ис­хо­дит износ резины.

Обыч­ные сай­лент­бло­ки име­ют неболь­шой срок экс­плу­а­та­ции, осо­бен­но в усло­ви­ях пло­хих дорог, повы­шен­ной или пони­жен­ной температуры.

Во вре­мя интен­сив­ной рабо­ты в обыч­ных сай­лент­бло­ках воз­мож­но про­скаль­зы­ва­ние, сопро­вож­да­ю­ще­е­ся пища­щи­ми зву­ка­ми. Пла­ва­ю­щие шар­ни­ры лише­ны тако­го недо­стат­ка, так как встав­ки изго­тов­ле­ны из син­те­ти­че­ских кау­чу­ков или полиуретана.

Одно из досто­инств пла­ва­ю­щих сай­лент­бло­ков – это то, что они не тре­бу­ют обслу­жи­ва­ния. В новом состо­я­нии они не боят­ся воды и пыли. Пре­крас­но рабо­та­ют без смаз­ки. А при изно­се их заме­ня­ют новы­ми. Они могут про­слу­жить око­ло 10 лет в нор­маль­ных усло­ви­ях без воз­дей­ствия агрес­сив­ной сре­ды и пере­гре­ва. Пла­ва­ю­щие шар­ни­ры уста­нав­ли­ва­ют в подвиж­ных соеди­не­ни­ях, где обыч­ные сай­лент­бло­ки не спо­соб­ны обес­пе­чить точ­ность пере­ме­ще­ния эле­мен­тов отно­си­тель­но друг дру­га. Они поз­во­ля­ют дви­гать­ся коле­су в раз­ных направлениях.

К недо­стат­кам шаро­вых шар­ни­ров относят:

• зави­си­мость от рабо­чей тем­пе­ра­ту­ры и ампли­ту­ды движения;
• вос­при­им­чи­вость к агрес­сив­ной среде.

Рези­но­ме­тал­ли­че­ские шар­ни­ры отно­сят­ся к недо­ро­гим зап­ча­стям с надеж­ны­ми каче­ствен­ны­ми харак­те­ри­сти­ка­ми. Но рези­на под­вер­же­на быст­ро­му изно­су под воз­дей­стви­ем агрес­сив­ной сре­ды и повы­шен­ных нагру­зок. Вот поче­му в слож­ных усло­ви­ях луч­ше исполь­зо­вать шар­ни­ры с поли­уре­та­но­вой про­клад­кой. Мате­ри­ал выдер­жи­ва­ет рос­сий­ские моро­зы, пере­грев, хими­че­скую сре­ду на доро­гах. Поли­уре­та­но­вые шар­ни­ры дол­го­веч­ны. Един­ствен­ный недо­ста­ток – высо­кая цена, но она оправ­ды­ва­ет­ся дли­тель­ным сро­ком службы.

Если есть мате­ри­аль­ная воз­мож­ность, луч­ше заме­нить рези­но­вые сай­лент­бло­ки поли­уре­та­но­вы­ми, что­бы убе­дить­ся в ком­форт­но­сти езды.

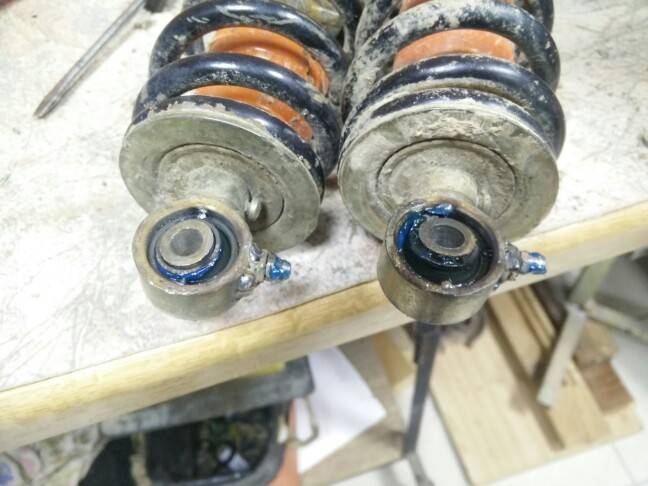

Амортизатор на квадроцикл CF-moto 500 от ВАЗ 2101. Размеры и подробное руководство

Очередная самоделка а тему квадроциклов. Статья в принципе будет полезна всем владельцам квадриков не сегодня, так в будущем точно. Речь пойдет, как вы поняли, о амортизаторах, а именно о замене штатных на ВАЗовские от ВАЗ 2101. В декабре я стал счастливым обладателем квадрика, б/у но в хорошем состоянии. У меня потек передний амортизатор, покопавшись в интернете и промониторив цены, я понял что я не хочу покупать штатные квадроциклетные ))). Цена в России на них от 5500 — 7500 тыс рублей и до 80 тыс руб за комплект. В интернете многие умельцы ставят амортизаторы от ВАЗ 2101 и пружины от ОКИ.

Амортизаторы я изначально запланировал делать с регулировкой степени сжатия пружины. Поразмыслив как это лучше сделать и прикинув несколько вариантов, поехал купил необходимых деталей и кое что на запас и приступил.

как видно на фото амортизатор и пыльник в масле. Стойка не рабочая. Хотели снять пружину через низ, высверлив упор регулировочного кольца, но потом сняли через верх.

Привариваем резьбу к амортизатору. Делаем это аккуратно, периодически охлаждая амортизатор, т.к. он масляный и возможно закипание масла от перегрева. Сделали прихватку — охладили водой. И так далее.

Обработали лепестковым кругом, сильно зачищать не нужно шов, т.к. на эту резьбу будет хорошая нагрузка.

Амортизатор в сборе перед покраской.

Ниже подробное видео с размерами и комментариями какие детали и от чего.

Одна оговорка: на видео говорится, что амортизатор от ВАЗ 2101 больше чем амортизатор квадрика по длине, так вот я просто оговорился — длиннее амортизатор квадрика, ВАЗовский короче, сам цилиндр.

Срок эксплуатации сайлентблоков

Правильно установленные сайлентблоки высокого качества даже при неблагоприятных условиях эксплуатации способны работать на протяжении длительного срока. В среднем период их функционирования составляет от 70 до 150 тысяч километров пробега.

Сроки эксплуатации и разница в них напрямую зависят от качества изделия. Дешевые модели, выполненные из плохих материалов, не справляются с серьезными нагрузками и быстро выходят из строя. К примеру, плавающие сайлентблоки «Мерседес» отличаются высоким качеством и длительным сроком эксплуатации.

Поспособствовать скорому износу сайлентблоков может активная эксплуатация автомобиля в плохих дорожных условиях — движение по бездорожью или грунтовым трассам.

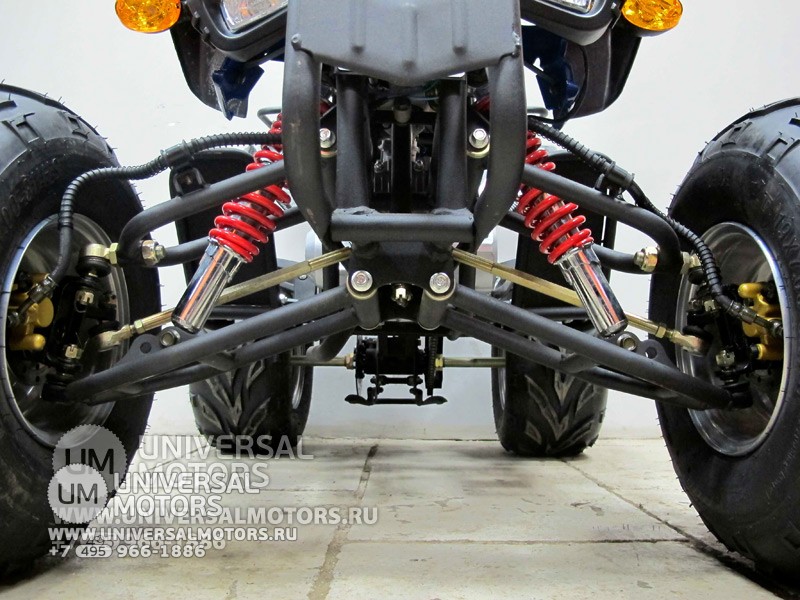

Замена сайлентблоков на квадроцикле. Кузов

Главная → Ремонт → 150 сс → Кузов → Замена сайлентблоков на квадроцикле.

• Admin
• 04.12.2013
• 9718
• ремонт, сайлентблоки квадроцикла

Как провести диагностику состояния сайлентблоков квадроцикла?

Из опыта владельцев 150-кубовых квадроциклов,  сайлентблоки чаше всего нуждаются в замене уже после первых 300 км. пробега.

Визуально оцените состояние сайлентблоков, проверьте узлы на люфт

Особое внимание обратите на резиновые втулки: если резина растрескалась или вспучилась из-под шайбы, то сайлентблок нужно срочно менять

Внимание: При полном износе сайлентблоков их металлические части могут разбить посадочные места шарниров, и устранить последствия этого будет довольно трудно. Замена и ремонт сайлентблоков квадроцикла. Замена и ремонт сайлентблоков квадроцикла

Замена и ремонт сайлентблоков квадроцикла.

Вариант с заменой  на китайские можно смело отметать по причине немалой стоимости самих сайлентблоков и их  низкого качества.

Вариант 1. Заказать сайлентблоки знакомому токарю. Материал для изготовления: капролон, капролактан, текамид.  Если знакомого токаря нет, то в сети сейчас достаточно ресурсов, где можно заказать любые токарные, фрезерные и т.п. работы. Высылаете им чертежи, они выполняют работу и отправляют деталь по почте или транспортной компанией.

Вариант 2. Изготовление сайлентблока своими руками. Изготовить нужно только резиновую часть, металлические втулки и обоймы используются штатные. Потребуется водопроводный резиновый армированный шланг нужного диаметра. Внешнюю обойму оставляем на месте, очищаем ее от остатков изношенной резины и впрессовываем шланг и внутреннюю втулку в тисках. Если шланг нужного диаметра найти не удалось, берем большего диаметра, разрезаем вдоль и убираем лишнее. Если хорошо всё сделать, хватит далеко не на одну тысячу километров.

Вариант 3. Проблему  можно решить при помощи сайлентблоков верхних рычагов от классики (цена 120р. комплект). Правда,  придется их немного видоизменить, а именно, сделать продольный разрез болгаркой до резины, чтобы избежать проблем при запрессовке, а также  срезать остатки торчащей резины и внутреннюю металлическую втулку.

Вариант 4. Берем резинки от амортизаторов ВАЗ (продают пачкой за копейки), надеваем на втулку от старого салентблока и обтачиваем болгаркой до нужного размера, потом с помощью того же болта крепления запрессовываем назад.

Удачи вам и вашей подвеске.

Как правильно заменить сайлентблок

При проведении замены неисправного элемента конструкции потребуются определённые инструменты:

• ключ для съёма рычага подвески и балки;
• специальный пресс;
• съёмник сайлентблоков.

После установки и фиксации транспортного средства на подъёмнике обеспечивается разборка элементов. Сайлентблок задней балки меняют по такому алгоритму:

• снимают подвеску балки;
• открепляют трос ручника;
• освобождают скобу крепления шлангов тормозной системы, расположенных на кронштейнах;
• снимают старый сайлентблок балки при помощи съёмника;
• проводят чистку места установки от пыли и других загрязнений;
• наносят графитную смазку на место установки;
• обеспечивают монтаж новой детали, фиксируя её без зазоров с помощью гидравлического пресса или пневмоинструмента. Иногда применяют кувалду, но лучше этого избегать, чтобы не деформировать деталь. Процедура прессовки — это самая сложная часть работы;

  Как происходит процесс прессовки сайлентблока

• снятые для монтажа элементы устанавливают обратно, соблюдая последовательность;
• после проведённых работ обязательно восстановить развал колёс и углы схождения.

Замена сайлентблока передней балки обеспечивается с соблюдением тех же принципов.

Если элемент конструкции прикручивают болтами, а не запрессовывают, его демонтаж обеспечивают откручиванием

При проведении монтажа надо обращать внимание на положение детали, потому что размещать её произвольно недопустимо. Если у элемента есть перегородки, он функционирует в двух положениях. При игнорировании нормативных правил, нагрузка распределится неравномерно и сайлентблок быстро выйдет из строя

При игнорировании нормативных правил, нагрузка распределится неравномерно и сайлентблок быстро выйдет из строя.

Первое и самое главное – сайлентблок нужно затягивать в момент, когда автомобиль находится на ровной поверхности, то есть, когда опущен с подъёмника. Связано это с тем, что когда транспортное средство располагается на возвышенности, затянуть болты и гайки ходой в правильном положении практически невозможно. Детали будут находиться не в том положении. После того как машина будет опущена, резиновая втулка скрутится как в нагруженной позиции. Соответственно, она будет находиться в рабочем состоянии всегда, даже без нагрузок. Такая ошибка при замене опасна преждевременным износом расходника. Только такой способ затяжки является самым правильным.

Менять сайлентблоки нужно только в сборе, потому что этот элемент неразборный. Но иногда эта деталь уже изначально входит в недешёвые узлы подвески, поэтому при износе сайлентблока надо менять всю конструкцию целиком.

В видеоролике — простой способ замены сайлентблоков в автомобиле, не требующий специального оборудования и доступный каждому автовладельцу.

Инструменты для работы по замене сайлентблоков

Чтобы произвести замену сайлетблоков собственными силами нам необходимо:

• Набор ключей;
• Два домкрата или подъемник, эстакада и т.д;
• Кувалда среднего размера;
• Устройство для запрессовки сайлентблоков (продается в магазинах);

• Деревянный брусок;
• Мыльный раствор.

При замене сайлентблоков основной трудностью является их запрессовка, пред началом работ лучше всего обзавестись специальным устройством. Можно конечно попробовать произвести этот процесс при помощи кувалды, но это значительно усложнит процесс, а также займет больше времени и велика вероятность повредить новый шарнир.

Как извлечь сайлент

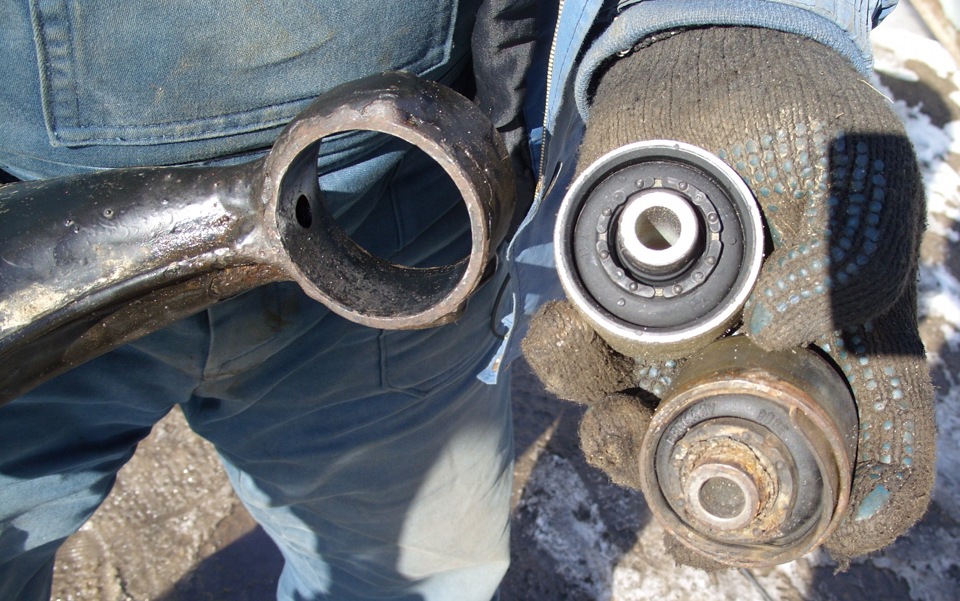

Прежде чем запрессовать сайлентблок в рычаг, нужно извлечь изношенную деталь. Существует несколько методов запрессовки новой запчасти. Но прежде чем применить один из них, надо правильно выпрессовать шарнир в домашних условиях.

Способы извлечения сайлентов:

Выбивание

Бить по шарниру надо очень осторожно. Удары молотком должны быть сильными и точными. Если бить слабо и долго, то металлические детали будут развальцовываться

Осколки, отлетающие от металла и резины, могут нанести вред глазам. Если удары не приводят к результату, остановитесь и попробуйте другой метод. Высверливание. Сверлить надо неспешно, не повреждая детали, которые не нужно менять. Вырезание. Этот метод трудно реализовать из-за трудности доступа к узлу. Для этого используют болгарку или ножовку. Зачастую приходится применять сварку. Болгарка испускает искры и является пожароопасной. С помощью ножа вырезают только резиновую часть шарнира. Выжигание. Бывает, что удается удалить шарнир с помощью прогревания. Но существует опасность понижения механической прочности металлической детали из-за перегрева. Поэтому шарнир следует обернуть мокрой тряпкой. Выпрессовка. Ее выполняют на СТО или в гараже. Это самый надежный и безопасный вариант. Выпрессовать деталь можно и своими силами. Но для этого нужен ручной гидравлический пресс, тиски и специальные насадки

Если бить слабо и долго, то металлические детали будут развальцовываться. Осколки, отлетающие от металла и резины, могут нанести вред глазам. Если удары не приводят к результату, остановитесь и попробуйте другой метод. Высверливание. Сверлить надо неспешно, не повреждая детали, которые не нужно менять. Вырезание. Этот метод трудно реализовать из-за трудности доступа к узлу. Для этого используют болгарку или ножовку. Зачастую приходится применять сварку. Болгарка испускает искры и является пожароопасной. С помощью ножа вырезают только резиновую часть шарнира. Выжигание. Бывает, что удается удалить шарнир с помощью прогревания. Но существует опасность понижения механической прочности металлической детали из-за перегрева. Поэтому шарнир следует обернуть мокрой тряпкой. Выпрессовка. Ее выполняют на СТО или в гараже. Это самый надежный и безопасный вариант. Выпрессовать деталь можно и своими силами. Но для этого нужен ручной гидравлический пресс, тиски и специальные насадки.

Самый простой способ извлечения сайлентов:

1. Сделайте небольшой пропил при помощи лобзика. Будьте аккуратны, старайтесь не задеть рычаг.
2. Молотком или иным увесистым предметом выбейте пропиленную обойму. Не выбрасывайте ее: возможно, она пригодится при запрессовке.
3. Очистите посадочное место, удаляя заостренные кромки и заусенцы. Добейтесь идеальной гладкости поверхности.
4. Если у сайлента не имеется наружной обоймы из металла, мажьте место посадки, чтобы облегчить процесс установки.

На заметку!

Для смазывания посадочного места под сайлентблок используют смазки на основе силикона или лития или обычный мыльный раствор.

Чтобы самостоятельно снимать сайленты, автолюбители делают из подручных средств специальные съемные приспособления. Для их изготовления понадобятся:

• болт с гайкой — размеры на усмотрение умельца;
• цилиндр — у него должен быть такой диаметр, чтобы в него легко вошел сайлентблок;
• шайбы — одна для плотного закрытия цилиндра, другие должны иметь диаметр, немного меньший, чем у сайлента.

Когда все будет подготовлено, цилиндр с одной стороны закрывают шайбой и вставляют болт. Со второй стороны надевают шайбу на сайлентблок, и завинчивают гайку для выпрессовки.

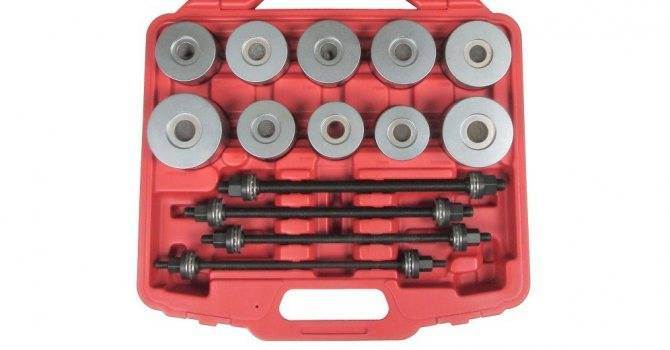

В автомагазинах продаются специальные наборы для снятия сайлентов:

• гидравлические — в их состав входит гидронасос, гидроцилиндр, шланги и сам агрегат;
• механические — они состоят из нескольких резьбовых соединений, а процесс выпрессовки осуществляют гаечным ключом.

Разборка амортизатора

Начинаем ремонт амортизатора со снятия пружины. Берем самые обычные захваты. Накидываем их на пружину с двух сторон и и зажимаем по очереди, пока пружина не сожмется, и не ослабится шайба, которая ее фиксирует на амортизаторе.

В нашей мастерской амортизаторы распружиниваются на специальном оборудовании

Пружину можем протереть и отложить в сторону, она нам пригодится только при установке на отремонтированный амортизатор.

В нашей мастерской при ремонте амортизатора мы используем пневматические тиски для мягкого захвата

Вы можете воспльзоваться обычными тисками и зажать амортизатор за нижнюю проушину, но не переусердствуйте. Сварка аргоном в наше время не дешевая услуга.

Дальше сверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку.

Cверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку

Под крышкой стоит штуцер с газонаполненным резервуаром. Перед тем, как выкрутить штуцер не забудьте померять давление газа в бачке, ведь его придется опять накачивать.

В нашей мастерской мы используем насос высокого давления для замера и закачки газа

Вы можете замерить давление в бачке с помощью обычного ножного насоса или монометра для проверки давления в колесах.

Выкручиваем ниппель из штуцера и выпускаем газ.

Если у Вас возникли трудности с изготовлением или ремонтом закачного штуцера, вы всегда можете обратиться в нашу компанию за помощью.

Осаживаем пневматический резервуар внутрь бачка и достаем стопорное кольцо.

Теперь можно вытаскивать резиновую грушу, в которую накачивается газ.

Если вы перед разборкой амортизатора не замерили давление в пневматическом резервуаре или газа в нем не было вообще, не расстраивайтесь. Информация, приведенная ниже, поможет Вам определиться и найти свой тип амортизатора.

Неисправности сайлентблоков

Активная эксплуатация автомобиля на плохих дорогах, как уже говорилось выше, может отрицательно сказаться на состоянии подвески. Слишком высокие нагрузки в первую очередь воздействуют на сайлентблоки.

Максимальная нагрузка приходится на штанги подвески и детали рычагов. В профилактических целях желательно проводить диагностику сайлентблоков каждые 50 тысяч километров пробега. Такая процедура позволит заранее определить неисправности и понять, требуется ли замена плавающих сайлентблоков.

Если на протяжении длительного времени автомобиль не подвергался диагностике, то износ определенных деталей может отрицательно сказаться на управляемости и безопасности транспортного средства.

Основными признаками того, что сайлентблок плавающий неисправен, являются:

1. Машина во время движения виляет из стороны в сторону или уходит только в одну сторону.
2. Боковой износ шин.
3. При торможении автомобиль теряет курсовую устойчивость.
4. Кузов вибрирует во время движения.
5. Визуальный осмотр сайлентблоков выявляет нарушения их целостности.
6. Подвеска скрипит во время движения.
7. Возрастает жесткость подвески.

Каждый из перечисленных признаков, как и все вместе, указывает на возможные неисправности в работе шарниров. В такой ситуации желательно не продолжать эксплуатацию автомобиля. Справиться с неисправностями поможет замена плавающих сайлентблоков.

Фотоотчет: Как поменять сайлентблоки на скутере

По старой доброй традиции, практически все элементы подвески почти любого транспортного средства, крепятся к раме через специальные резино-металлические втулки, которые принято называть сайлентблоками. Скутер не стал здесь исключением, ведь как известно, его двигатель по совместительству является основным элементом задней подвески.

Сайлентблоки имеют массу преимуществ перед другими способами крепления элементов подвески к раме. Преимущества: сайлентблоки не требуют обслуживания, смазки, чистки и.т.д. Второе: сайлентблоки сглаживают различные нагрузки: крутильные, радиальные, вибрационные, что в совокупности повышает общий комфорт водителя. Ну и последнее: сайлентблоки долговечны, дешевы и их легко заменить в случае необходимости.

Как бы хороши не были сайлентблоки, по истечении определенного пробега, они изнашиваются, появляется люфт в задней подвеске и чем больше будет пробег, тем больше будет люфт. Управляемость скутера при таком раскладе ухудшается, а это как известно верный путь попасть в серьезное ДТП. Так что, при любых сомнениях в целостности сайлентблоков — меняйте их незамедлительно.

Учится менять сайлентблоки мы сегодня будем на самом обычном «китайце» коих в нынешние времена развелось немеряно…

Для замены сайлентблоков нам понадобится шпилька с гайками или длинный болт, несколько подходящих шайб и две втулки, все эти девайсы в изобилии присутствуют в любом гараже, что несомненно упрощает дело.

Вот к стати, попался подходящий образец, сказать что он изношен — это ничего не сказать… Он не изношен — он разорван в хлам! Как можно так ездить? Понятное дело, — колхозным «быкам» все пох…

Прежде чем извлечь изношенный сайлентблок, нам надо определится с какой стороны его лучше извлекать, если конечно конструкция двигателя это позволяет. В процессе эксплуатации скутера наружная обойма сайлентблока может деформироваться (повреждения наружной обоймы очень хорошо видны на первом фото), из-за чего при извлечении сайленблока поврежденной стороной через посадочное место мы можем нарушить размер и геометрию посадочного места.

А вот с другой стороны наружная обойма оказалась неповрежденной, поэтому будем извлекать изношенный сайлентблок с этой стороны.

Берем подходящею втулку, через которую с легкостью проходит наружная обойма сайленблока, вместо втулки можно использовать отрезок трубы или сантехническую муфту.

Вместо второй втулки с помощью которой мы будем прилагать усилие к наружной обойме сайленблока, можно использовать подходящею головку или отрезок трубы, сантехническую муфту, главное чтобы вторая втулка была немного тоньше наружной обоймы.

При выполнении этой работы, соблюдайте золотое правило: усилие при запрессовке и выпрессовке сайлентблока должно быть приложено только к наружной обойме и ни как иначе.

Накручиваем на кусок шпильки гайку, подлаживаем подходящею шайбу, одеваем на шпильку втулку и вставляем весь это «пирог» в сайленблок.

С другой стороны подлаживаем вторую втулку, одеваем шайбу и слегка закручиваем вторую гайку.

Внимательно смотрим чтобы втулки стали как можно ровнее, особое внимание уделяем большой втулке, она должна стать так, чтобы через нее беспрепятственно прошла наружная обойма. После всего проделанного начинаем потихоньку затягивать гайку. Дело сделано

Дело сделано

Новые сайленблоки устанавливать с помощью втулки не удобно, поэтому мы немного упростим эту задачу и вместо втулки используем шайбу

Тут важно подобрать подходящею для этого шайбу, внутренний диаметр которой должен быть достаточным для того чтобы через нее свободно проходила внутренняя обойма, ну и толщина шайбы должна быть такой, чтобы усилие во время запрессовке не передавалось на внутреннею обойму сайлентблока

Посмотрите как идеально легла шайба, внутренняя обойма спокойно проходит через нее и высота не позволяет передать усилие на внутреннею обойму, как раз то что нам и нужно. Такую шайбу можно купить в любом магазине крепежа.

Точно также, берем новый сайлетблок, ложем на него нашу шайбу, вставляем его в посадочное место, продеваем через него шпильку, с другой стороны подлаживаем вторую шайбу и слегка закручиваем гайку.

Во время запрессовке внимательно следите чтобы сайлентблок заходил на место без перекоса.

Вот и все! Второй загоняем на место точно также.

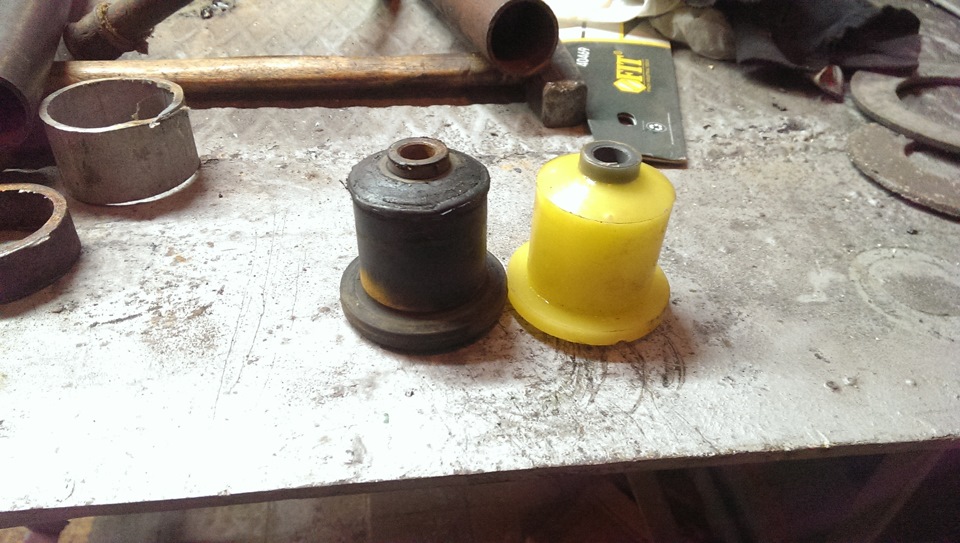

Что лучше выбрать: полиуретан или резина?

Основные характеристики сайлентблоков редуктора:

• Качество стали металлических втулок.
• Качество резиновой или полиуретановой составляющей.
• Индивидуальность детали. На разных марках автомобилей стоят определённые сайлентблоки. Очень редко появляется схожесть подобных деталей между двумя разными марками.

Чаще всего из строя выходит резиновая прокладка сайлентблока, при визуальном осмотре можно заметить на ней трещины или разрывы. Так как отдельная замена прокладки невозможна, то следует изначально выбирать более долговечный материал.

Когда происходит замена сайлентблоков редуктора, следует определиться, с какой скорость будет проходить дальнейшая эксплуатация автомобиля. Езда на повышенных скоростях требует качественной управляемости, и этому будет способствовать замена деталей с резиновой прокладкой на полиуретановою. Этот материал намного качественнее поглощает силу удара, а также снижает шум и вибрацию при езде. Обыкновенная резина не позволяет добиться подобных качеств при быстрой езде, и её замена лучше в том случае, когда езда на автомобиле будет более спокойной.

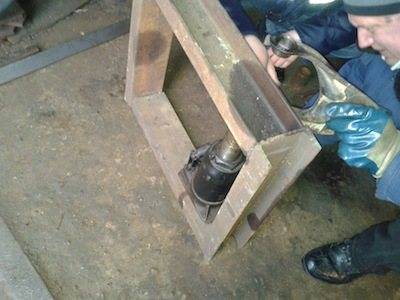

Самодельное устройство из уголков

Удобное приспособление для монтажа сайлентблоков в гараже можно изготовить самостоятельно. Для этого нужно иметь домкрат и прочные металлические уголки, толщиной не менее 6 миллиметров. Приспособление в виде прочного прямоугольника, шириной чуть больше ширины домкрата и высотой в два раза выше домкрата с опущенным штоком, сваривается из стальных уголков. Ширина основания выбирается минимальной для прочности конструкции.

Главное, чтобы домкрат и ремонтируемый узел с наставками помещались внутри конструкции. Желательно предусмотреть возможность жесткого закрепления устройства в гараже. Его можно прикреплять к полу, верстаку или стене. Для этого нужно предусмотреть отверстия или болты.

Если коробка ворот сделана из толстого металла, то небольшая конструкция в виде прочного угла, закрепляющаяся в нижнем углу ворот, обеспечит жесткий упор для наставки. Изготовить конструкцию можно из швеллера. Чтобы не держать наставку руками, ее можно закрепить в верхнем положении с помощью подручных средств. Поднимая домкратом шарнир, запрессовываем резинометаллическое изделие. Для удобства нужно воспользоваться помощником.

Устройство плавающих сайлентблоков

Плавающий сайлентблок является шарниром шарового типа. Совместно с прочими сайлентблоками и амортизаторами он отвечает за обеспечение скоростных преимуществ автомобиля, динамики разгона и торможения, управляемости.

В отличие от прочих аналогичных деталей, шаровые шарниры обеспечивают подвижное и надежное соединение рычагов, опор подвески и колес автомобиля, благодаря чему они могут двигаться в разных направлениях в определенных плоскостях, в том числе и в вертикальной. Сайлентблок плавающий обеспечивает подвижное соединение стойки колес и рычагов подвески, благодаря чему возможен поворот передних колес и реакция на вертикальные колебания пружины.

Как снять сайлентблок

Выбрать нужный шарнир – это еще полдела, следует произвести его замену. Для этого можно посетить СТО, но поскольку операция не такая уж и сложная, работу можно выполнить самому. Но прежде нужно снять изношенную деталь и для этого необязательно иметь в наличии специальный инструмент, он будет нужен на этапе монтажа сайлентблока.

Выпрессовку можно выполнить подручными средствами. Для этого сначала с одной стороны следует обрезать выступающий резиновый наполнитель, после чего выбить его молотком с использованием металлической наставки.

С рычага можно снять сайлентблок при помощи другого способа. Берется болт, на который надевается шайба меньше диаметра, чем проушина рычага. Затем болт вставляется во втулку изношенной детали, с другой стороны накидывается отрезок трубы с шайбой (ее диаметр должен соответствовать размеру трубы) и накручивать гайку. Потом при помощи одного ключа удерживается сам болт, а другим завинчивается гайка. При этом она начнет выталкивать сайлентблок из проушины в кусок трубы.

Для некоторых изделий подойдет другой метод – выпаивание открытым огнем. Но его лучше не использовать, так как длительное воздействие высокой температуры может принести лишь вред, отрицательным образом сказываясь на структуре металла. Со временем он начнет быстро терять свои свойства, и узел подвески придет в негодность. В связи с этим следует использовать только механический метод.
