Компрессор кондиционера – автомобильный микроклимат

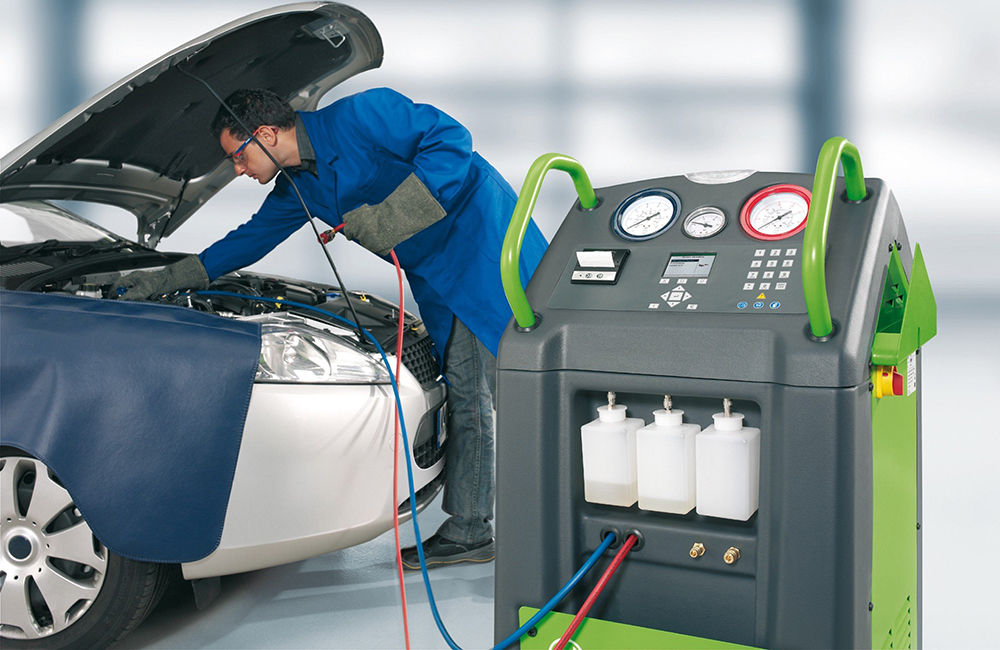

Заправка и очистка компрессора кондиционера

Чаще всего ремонт компрессора сводится к дозаправке его хладагентом. Со временем рабочий газ расходуется, что приводит к снижению возможностей кондиционера. Он не может должным образом охладить воздух в салоне. B этом случае необходима заправка компрессора хладагентом, что можно сделать в сервисных центрах с соответствующим оборудованием.

Перед заправкой компрессора рабочим газом нужно его проверить на наличие прочих неисправностей. Как было сказано выше, причиной проблем в работе кондиционера может быть не только утечка фреона, но и нарушение герметичности, неисправность подшипника, шкива, муфты и других деталей. В таких случаях понадобится капитальный ремонт компрессоров автокондиционеров (пайка, замена деталей, прочие сложные операции).

Для продления срока службы компрессора нужно периодически промывать его внутренности. Для этого лучше применять четыреххлористый углерод либо фреоны R-11, R-113. Необходимо вывести лишний хладагент. Проводить эту процедуру нужно до тех пор, пока жидкость не будет прозрачной. Смесь жидкости и масла (1:1) надо влить в компрессор. Затем ввести его в рабочее состояние (примерно на 20 мин).

Очищенный кондиционер нужно заправить маслом. Так как масло активно поглощает частицы воздуха, что может вызвать потерю его качеств, время взаимодействия надо свести к минимуму. После заправки для профилактики необходимо продуть компрессор при помощи хладагента либо азота и закрыть его патрубки.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

  • аппарат не включается;
  • двигатель агрегата работает, но воздух не качает;
  • аппарат не создает необходимое давление;
  • компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

Совет! Наиболее часто с перегоранием предохранителя сталкиваются владельцы автонасосов “Торнадо”. Поэтому перед подключением аппарата к прикуривателю необходимо проверить напряжение в последнем.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

открутите 4 винта, удерживающих крышку картера;

также следует открутить 4 винта, установленных на поршневой головке;

снимите головку цилиндра.

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Способы устранения основных неисправностей

Вкратце об устранении основных неполадок в работе кондера:

  1. Если вы заметили, что на корпусе механизма образовались трещины или другие типы повреждений, то можно попытаться их заварить. Для этого потребуется сварочный аппарат.
  2. Если причина заключается в выходе из строя сальника, то перед заменой следует удалить весь фреон из агрегата, а затем произвести демонтаж компрессорного узла. Корпус нагнетателя, который состоит из нескольких частей, следует разобрать, как показывает практика, утечка обычно происходит между этими частями. Для замены сальника сначала нужно снять ступицу муфты, после чего извлечь стопорное кольцо, фиксирующее прокладку, а затем снять сам сальник. Для дальнейшей установки нового сальника вам потребуется оправка. После сборки нужно осуществить подключение механизма и проверить его работоспособность.
  3. Для замены подшипника узел также нужно будет демонтировать. Извлекается муфта, а затем и сам подшипниковый элемент, который меняется на новый.
  4. В том случае, если причина кроется именно в муфте, то для замены следует произвести демонтаж нагнетательного устройства. С данного механизма демонтируются пластина, катушка или вал, если на нем есть следы выработки. Вышедшие из строя детали следует заменить на новые.

Загрузка …

Автокомпрессор торнадо ремонт своими руками

Давно собирался установить в авто стационарно автомобильный компрессор. Пообщавшись на эту тему с опытным хорошим знакомым и озвучив кол-во денег за компрессор BERKUT R20, он присоветовал взять аналогичный, но в два раза дешевле. Мотивируя тем, что всё из Китая, и навряд ли внутренности компрессоров очень отличаются друг от друга. Да, наклейка другая. Поставляется вот в такой коробке.

Находится вот в такой сумке. В живую выглядит вот так. Первые впечатления: — провода, оканчивающиеся крокодилами довольно внушительны. Забегая вперед, скажу: при разборе, сечение тоже не подвело. Несильно нажимая снизу на середину, выдавливается на «ура».

Отдельно получаются пластиковая окантовка и циферблат со стрелкой. Наклейка на корпусе. У знакомца Toyota Carina, соответственно с небольшими колёсами. На ней опыт накачки шин и проводили. Так вот, после подкачивания 4 шин заприметили небольшой дымок и запах гари. Отключили и пошли разбирать это чЮдо заморской техники с русским названием. Дымок струился из под этой черной крышки.

Вот ответ о дымке. Более детально видно причину. Откручиваем ручку, она впоследствии больше никогда не пригодится. Ручки откручены, крышка снята. Крышка с ручкой без мягкой декорации и фитингом, куда вставляется шланг. Вид под крышкой. Щетки и старые оплавившиеся провода. Хочу отметить еще один плюс компрессора — это идеальные подшипники.

Но так как всё внутри сухое, то где-то смазали смазкой, кое-где пролили ATFкой. Ну, то есть под небольшим углом по отношению к колодцу.

Вот уж удивились, так удивились! Сделали вывод, что от такой работы и чрезмерного напряжения провода и оплавились. Подшипник поршня смазан ATFкой. Подшипник двигателя смазан ATFкой. Смазали смазкой. Старые новые щетки и новые провода с крупным сечением одетые в двойной слой термоусадки. Перед прикручиванием, для герметичности обработали герметиком. Провели испытания на 8 атм.

Слегка нагрелся корпус, с проводами полный порядок. В итоге получился компрессор, как мне, разумеется, который я должен был забрать из магазина. Это я про «тушку», а шланг и манометр сразу в угол полетели. Мне ж не велосипеду шины накачивать, с полутора-то метрами.

Вместо пистолета, опять же, хрень какая-то, которая еще и травить не умеет. Всё вышеназванное уже куплено и ждёт своего часа, но об этом чуть позже…. Мощно, я себе двухпоршневую модель взял Airline X6, вот такой airline. Те же 70 литров, тоже крокодилы под клеммы аккума, чтобы не выжечь прикуриватель, вроде два года уже без проблем работает.

Замена, промывка, заправка компрессора

О некоторых неисправностях, требующих полной замены компрессора, мы уже говорили. К таковым следует причислить и случаи, связанные с неправильным монтажом системы кондиционирования, а также несоблюдение правил эксплуатации. Разборка компрессора кондиционера автомобиля в таких случаях практически бесполезна. Обычно в автосервисе, обнаружив утечку хладагента, ограничиваются заменой фильтров, устранением протечек и дозаправкой системы. Однако в большинстве случаев подобную неисправность нужно лечить более кардинальным способом, поскольку при разгерметизации в систему неизбежно попадает влага, что требует промывки, а в ряде случаев – разборки компрессора и чистки всех его узлов, подвергшихся агрессивному воздействию грязи и влаги.

Промывку следует осуществлять поэтапно, а в качестве промывочной жидкости использовать либо четырёххлористый углерод, либо разновидности фреона (R11/R113). Первый этап заключается в полном удалении остатков загрязнённого хладагента с помощью вакуумированного баллончика. Затем осуществляется промывка указанными жидкостями, которую следует выполнять до тех пор, пока из компрессора не станет вытекать прозрачная субстанция. После этого следует заправить систему смесью фреона R11/R113 и масла, взятых в одинаковой пропорции, включить кондиционер и дать ему поработать на протяжении 10 – 15 минут, после чего слить смесь. После завершения промывки компрессора необходимо выполнить его вакуумирование, что позволит вытеснить остатки промывочной жидкости.

И только после этого систему заправляют специальным маслом, обладающим высокой гигроскопичностью (способностью усиленно впитывать воду из атмосферного воздуха). Поэтому при заливке масла нужно постараться исключить его контакт с воздушной средой. Для избавления системы от влаги, которая так или иначе попадает в компрессор, проводят завершающую продувку агрегата, используя сухой азот или любой газообразный хладагент.

Следует знать, что для нового автомобиля (или после установки новой системы кондиционирования) заправка фреоном производится раз в 2 года, а после 6 лет эксплуатации кондиционера – ежегодно. Продление срока службы компрессора можно добиться, периодически включая кондиционер на 10 – 15 минут при длительном простое автомобиля (в том числе и зимой). Такую операцию следует проводить не реже раза в неделю.

Ремонтируем компрессор кондиционера автомобиля самостоятельно

Многие современные автомобили оснащены такой полезной опцией, как кондиционер, который становится спасением с приходом летнего зноя. Привыкнув к комфорту в салоне машины, печально будет обнаружить, в один из дней нажав кнопку кондиционера, что не наступает долгожданная прохлада. Причина очевидна – неисправна система кондиционирования, наиболее частым источником неприятностей, в этом случае становиться поломка компрессора кондиционера. Учитывая цену нового агрегата и стоимость услуг автосервиса, встает закономерный вопрос, возможно ли произвести ремонт компрессора кондиционера автомобиля самому? Ответ прост, да! Но перед тем как приступить к ремонту, стоит разобраться в его конструкции и какие признаки указывают на выход из строя компрессора.

Диагностика

  • Утечка хладагента – причин здесь несколько, если отсутствует механическое повреждение компрессора, то подтекает из сальника или из прокладок в местах соединения агрегата. Определить место утечки фреона можно с помощью УФ лампы, перед этим добавив в хладагент флуоресцентную краску.
  • Шум во время работы кондиционера и при его выключенном состоянии – показатель, по которому можно судить о выходе из строя подшипников вала или приводного шкива. Этот же шум свидетельствует о большем, чем требуется, натяжении ремня. Если при отключенной электромагнитной муфте и ослабленном ремне шкив компрессора, проворачиваемый своими руками, очень туго крутится или подклинивает, значит, проблема в подшипнике, когда же ролик вращается тихо и без усилий, возможно, гудит подшипник вала.
  • Электромагнитная муфта – о ее неисправности подскажет отсутствие щелчка при включении кондиционера. Это происходит когда между прижимной пластиной и шкивом появляется большой зазор вследствие выработки муфты или в случае плавления катушки от перегрева компрессора.
  • Звонкий стук или урчание при работе компрессора – сигнализирует о том, что погнуты клапана или изношены рабочие поверхности поршневой группы, также об этом может сигнализировать не соответствующее номинальным значениям давление, измеряемое на входе и выходе из компрессора.

Ремонт основных неисправностей

  • При небольших механических повреждениях корпуса следует их заварить с помощью аргонно-дуговой сварки.
  • Для замены сальника или прокладок своими руками нужно изначально слить хладагент и снять с машины компрессор. При протекающих прокладках подлежит разборке корпус нагнетателя, состоящий из нескольких частей, в зависимости от его типа, между которыми и устанавливаются эти составляющие. Замена сальника начинается со снятия съемником ступицы муфты, после чего, удалив стопорное кольцо, фиксирующее сальник, при помощи специального приспособления снимаем сальник и заменяем его новым с помощью оправки.
  • Замена неисправного подшипника шкива своими руками производится также на снятом с машины компрессоре. Соответственно сняв приспособлением с вала саму муфту, выпрессовываем подшипник, заменяем его новым и производим сборку в обратном порядке.
  • Замена подшипника вала своими руками более трудоемкий процесс, требующий разборки всего корпуса компрессора.
  • Ремонт электромагнитной муфты состоит в снятии с нагнетателя и замене вышедших из строя на новые: прижимной пластины, сгоревшей катушки или шкива на котором появилась выработка.
  • Считается, что при неисправности поршневой группы, долив масло в систему, можно отстрочить отказ в работе компрессора. Но не стоит забывать о мелких частицах, неизбежно появляющихся при выработке в металле, которые, попав в систему, могут забить терморегулирующий клапан и ресивер-осушитель, что в итоге приведет к промывке всей системы. При замене узлов поршневой группы своими руками или устранением проблем с клапанами требуется полная разборка компрессора.

Сделайте погромче!

Владелец Mitsubishi Delica был недоволен силой сигнала автомобиля и решил установить воздушный сигнал. Подача воздуха была доверена компрессору с ресивером AGR-8LT с максимальным давлением в 8 атмосфер. Компрессор был установлен в багажном отсеке минивэна и соединен шлангом с клаксонами в моторном отсеке. Управление компрессора осуществлялось с приборной панели автомобиля с помощью дополнительного реле.

Поскольку автомобильный компрессор AGR-8LT оснащен двумя быстросъемными соединениями, то помимо подачи воздуха в клаксоны, он также способен выполнять и свою основную функцию — накачивать колеса автомобиля.

Проверка масла для смазки компрессоров

Компрессорное масло смешивается с хладагентом и циркулирует вместе с ним по системе, поэтому при проведении любых работ, связанных с перезаправкой системы хладагентом, или если в системе были утечки хладагента, необходимо проверить уровень компрессорного масла. В зависимости от производителя и конструкции существует несколько способов определения количества масла в компрессоре.

Под капотом многих автомобилей есть специальная табличка или пластинка, на которой указаны количество и марка хладагента, рекомендуемые типы масел, количество масла, которое должно быть заправлено в систему. Если такой пластинки или таблички нет, то для определения уровня масла следует использовать один из нижеприведенных методов:

  • определение уровня масла, залитого в систему, по щупу уровня масла; метод применяется на компрессорах, у которых есть масляный поддон и специальное гнездо для щупа, которое может быть закрыто болтом;
  • определение уровня масла по оценке объема масла, слитого со снятого компрессора; метод требует снятия компрессора и применяется в случае объединения компрессора с масляным поддоном.

После слива хладагента из системы компрессор снимают с автомобиля, компрессорное масло из компрессора сливают в мерный цилиндр и определяют объем масла.

Автокондиционер и роль датчиков в системе

Для начала следует ознакомиться с принципом действия всей сплит-системы, и только тогда получится правильно оценить роль каждого узла в отдельности. Работу автомобильного кондиционера можно сравнить с действием и обыкновенного бытового холодильника, правда, его устройство несколько отличается от этого агрегата. По сути автокондиционер – герметичная емкость, наполненная специальным маслом и фреоном.

Фреон для автокондиционера

После нажатия кнопки включения приводится в действие электромагнитная муфта. Под влиянием магнитного поля прижимной диск присоединяется к шкиву, который начинает двигаться с помощью специального ремня. Так начинает функционировать компрессор. Он сильно сжимает фреон, и горячий газ поступает по трубопроводу в конденсор. В устройство последнего входит вентилятор, который включается одновременно с компрессором и охлаждает фреон.

Газообразное вещество после охлаждения переходит в жидкое состояние. В ресивере-осушителе происходит фильтрование смеси, далее она движется к испарителю. На трубопроводе установлен терморегулирующий вентиль. По сути, это устройство – автоматически регулируемый дроссель. Через этот вентиль фреон и попадает непосредственно в испаритель, где сильно охлаждается, а ледяной воздух сдувается в салон транспортного средства. Далее фреон опять попадает в компрессор, и все операции повторяются по кругу.

Терморегулирующий вентиль

А вот за правильной работой системы следят специальные устройства. В функции датчика низкого давления кондиционера входит автоматическое отключение сплит-системы при недостаточном количестве в ней фреона. Иногда охлаждающая смесь может отсутствовать вовсе. Недостаток фреона грозит подсосом воздуха из-за очень низкого давления внутри. Такой процесс тоже крайне нежелателен. Датчик высокого давления, напротив, блокирует работу компрессора, если эта характеристика превышает допустимые значения. Избыточное давление может спровоцировать физическое разрушение системы. Кроме того, в функции датчика входит обязанность периодически включать и отключать вентилятор радиатора.

Система оснащена и датчиком температуры, который отключает систему, как только начинается обморожение. В противном случае испаритель раздавит льдом. Так что недооценивать роль даже таких малых узлов мы не имеем права и должны следить за их состоянием, чтобы потом не пасть жертвой дорогостоящего ремонта.

Признаки неисправности компрессора автомобильного кондиционера

Существуют следующие основные причины, по которым компрессоры для автокондиционеров могут выйти из строя:

  • износ отдельных комплектующих, узлов в результате длительной эксплуатации;
  • объем фреона в системе не соответствует норме, является слишком большим либо недостаточным;
  • радиатор сильно загрязнен либо неисправен вентилятор охлаждения. В результате этого износ ускоряется;
  • нарушение циркуляции фреона в системе (проблема может возникать из-за закрытого терморасширительного вентиля, деформации проводящих трубок и т.п.).

Посторонний шум. При заведенном двигателе и выключенном кондиционере из подкапотного пространства идет гудение, гул. Когда автокондиционер включается, звук либо исчезает, либо меняется. Чаще всего появление такого гула связано с износом или выходом из строя подшипника шкива. Это — серьезная неисправность, которая может привести к поломке электромагнитной муфты, выработке посадочного места на шкиве, повреждениям передней крышки компрессора, образованию трещин на торцевом уплотнении, утечке хладагента. Если подшипник работает некорректно, шкив может перекосить, в результате чего он изнашивается неравномерно. Без ремонта это приводит к заклиниванию оборудования. Для устранения неисправности требуется замена подшипника компрессора кондиционера, которую вы можете произвести в нашем сервисе “Автоцентр 37” по низкой цене. Они являются неразборными и необслуживаемыми, и потому их ремонт невозможен. Если система некоторое время эксплуатировалась с неисправным подшипником, на шкиве может образоваться значительная выработка, деформация. В этом случае дополнительно потребуется купить шкив компрессора кондиционера и установить его вместо дефектного.

Электромагнитная муфта не срабатывает при том, что напряжение на нее подается корректно. Электромагнитная муфта компрессора кондиционера может выйти из строя по нескольким причинам: после перегрева оборудования и оплавления муфты, в результате появления зазора между шкивом и прижимной пластиной и т.п. Если муфта не включается, прижимная пластина не срабатывает и шкив не передает вращение на вал. Из-за этого оборудование не может запуститься. Для устранения неисправности муфту снимают. В самых сложных случаях узел заменяют полностью. Чаще удается выполнить ремонт муфты компрессора кондиционера, устранив неисправность электромагнита, существующий зазор, выработку шкива и т.п.

Отсутствие герметичности. При условии, что корпус узла не поврежден, неисправность легко устраняется. Для восстановления герметичности достаточно заменить ремкомплект. Для этого оборудование потребуется снять, разобрать и промыть. После этого выполняется замена комплектующих из ремкомплекта, сборка узла. Далее его работоспособность проверяют на стенде и, если компрессор герметичен, его устанавливают на место. При повреждении деталей корпуса в некоторых случаях их можно восстановить, используя аргонную сварку.

При выполнении ремонта компрессора кондиционера работы проводятся в следующем порядке:

  • дефектовка. Предполагает осмотр, замер рабочих параметров системы, выявление неисправных, изношенных узлов и комплектующих. Отдельно осматриваются шкив, прижимная пластина компрессора кондиционера, замеряется давление хладагента, напряжение и т.п. Ремонт считается целесообразным, если дефектными оказываются не более 50% комплектующих компрессора. Если он находится в худшем состоянии, его рекомендуется полностью заменить;
  • если давление фреона в системе является слишком высоким, проверяют состояние вентилятора охлаждения;
  • осмотр конденсора, если необходимо — его очистка от накопившихся отложений;
  • при наличии загрязнений в системе кондиционера — ее промывка;
  • устранение выявленных неисправностей компрессора, его сборка и установка на место.

Специалисты «Автоцентр 37» выполнят ремонт автомобильных кондиционеров по доступной цене и в сжатые сроки. Мы проводим диагностику, снятие и обслуживание, устранение неисправностей компрессоров. Также у нас вы можете купить муфту компрессора кондиционера, подшипники, другие комплектующие. На все запчасти и выполненные работы действует гарантия.

Ремонт

Разобравшись с основными причинами, по которым в негодность приходит кондиционер в автомобиле, нужно приступать к ремонту. Следует отметить, что ремонт компрессора автокондиционера можно осуществить своими руками. Как уже стало известно, в негодность чаще всего приходит именно компрессор. В случае, когда он уже совсем непригоден для дальнейшего использования, надо его заменить новым. Это можно сделать своими руками в своем гараже. Для этого потребуется новый компрессор и свободное время.

Следует обратить внимание на то, что одной только замены не хватит. Кроме замены придется поменять и масло в системе

Дело в том, что когда он работал на износ, то из него вылетали мелкие металлические частицы, куда-то уходили вместе с жидкостью и где-то залегли на дно.

После этой процедуры нужно слить использованное масло и залить туда новое.

Кроме всего этого часто приходится менять радиатор кондиционера, сделать это тоже можно своими руками, поэтому полностью ремонт можно осуществить своими руками без серьезных затрат. Бывают такие случаи, когда новый компрессор не справляется с промывкой системы, и ее приходится разбирать своими руками, чтобы вручную все промыть. Этот процесс, конечно, займет больше времени, чем положено, но зато вы будете полностью уверены в том, что вся система чистая и в ней нет никаких отложений.
