Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена
Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.
У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.
Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.
Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.
ШРУС 2109 – основа переднего привода
«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.
Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.
Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.
Значение ШРУСов нельзя недооценивать
В этой связи важно постоянно заботиться об их состоянии
Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:
- периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
- незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
- при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.
Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?
Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.
Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.
Подготовка к ремонту ШРУСа включает в себя такие этапы:
- приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
- автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
- под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.
Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.
Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.
Как производится замена наружного ШРУСа ВАЗ 2109?
Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.
Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.
Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.
Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.
Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.
Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.
Монтаж вала производится, соответственно, в обратном порядке.
Замена пыльника наружного ШРУСа привода правого колеса Рено Логан
Необходимые инструменты, приспособления и запасные части
— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника
— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)
— Съемник стопорных колец
— Болгарка или бокорезы для перерезания старых хомутов
— Выколотка из мягкого металла
— Головка на «24» или трубка подходящего диаметра
— Снимаем привод переднего правого колеса
Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.
Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.
— Очищаем снятый привод колеса от загрязнения
Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.
Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения
Снимаем внутренний шарнир привода
Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.
Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.
Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.
Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.
Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.
Снимаем грязезащитный чехол с вала привода.
Снимаем с вала динамический демпфер
Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.
Снимаем пыльник наружного шарнира
Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.
Промываем наружный шарнир
В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).
Устанавливаем новый пыльник наружного шарнира
Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты
Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе
Собираем внутренний шарнир с пыльником
Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.
Устанавливаем привод обратно на автомобиль в порядке обратном снятию
Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.
Примечания и дополнения
— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.
Внешние факторы
Защитные пыльники у всех автомобилей сделаны из резины и ничем особо не прикрыты, поэтому на них постоянно воздействует внешняя среда.
Со временем резина «стареет», на ней появляются трещины, и она уже не способна защищать элементы ШРУСа от попадания пыли и грязи, которые для этого шарнира очень губительны.
Определить повреждение пыльников у Рено Логан можно либо визуально, либо же сам шарнир сообщит о попадании в него грязи путем издавания характерного треска при повороте колес.
Услышав этот треск, лучше не затягивать с заменой пыльников, чтобы не пришлось менять привод полностью.
Поскольку пыльник внешнего ШРУСа Рено Логан располагается возле ступицы, то и возможность появления у него трещин выше, чем внутреннего.
Поэтому важно знать, как произвести его замену, чтобы данная неисправность не стала причиной дополнительных проблем с автомобилем. Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ
Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ.
Поэтому игнорирование повреждения пыльника и приводит к полной замене привода, а не только одного шарнира.
Замена пыльника наружного ШРУСа ВАЗ 2114, внутренней или наружной гранаты
Чтобы поменять ШРУС, необходимо подготовить рабочее место и инструменты. Прежде всего, потребуется гараж с ямой, домкраты, подпоры. Также нужно иметь гаечные ключи «17», «19» и «12», а также ключ на «30». Еще необходимо подготовить съемник для выпрессовки рулевого наконечника, веревку или провод, смазку ШРУС-4 или подходящие аналоги, молоток и плоскогубцы.
Перейдем к самой замене:
Завершающим этапом становится установка нового стопорного кольца на ШРУС, после чего из отверстия вынимается ветошь, вал с гранатой вставляют в коробку передач. Дальнейшая сборка осуществляется в порядке, обратном сборке. Также по завершении проверяется уровень масла в КПП, если уровень ниже нормы, следует долить смазочный материал.
Как видно, заменить сам ШРУС (внутренний или наружный) или его пыльник не так трудно, как может показаться на первый взгляд. При этом больше сложностей связано не с самой заменой, а с разборкой и демонтажем старого узла. Так или иначе, приведенная выше информация позволяет получить представление об особенностях данного процесса, а также нюансах, которые следует учитывать в рамках выполнения данной процедуры.

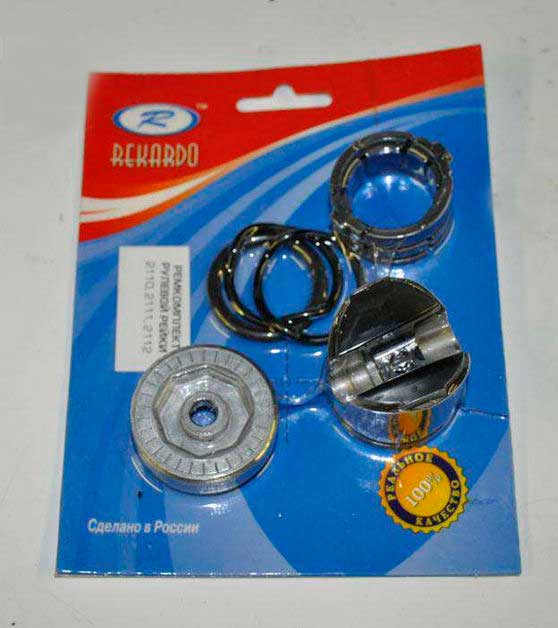

Подбор ремкомплекта
Перед началом ремонтно-восстановительных работ следует определиться с выбором ремонтного комплекта.
Минимальный комплект. Такой набор включает в себя необходимый список крепежных и уплотнительных элементов: шайбы, подшипники, гайки и втулки из фторопласта.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбор аккумулятора для автомобиля ВАЗ
Базовый набор имеет дополнительно к минимальному комплекту подшипники и валы, но его стоимость может быть в два раза выше первого варианта.
Обратите внимание, что рулевая рейка может быть, как старого, так и нового образца. Старые рейки ориентированы на ВАЗ 2108, а новые разработаны для «десятой» модели
Новый вариант также более удобен в ремонте. Если возникает необходимость осуществить ремонт рулевой рейки, подразумевающий замену втулки, то разбирать весь механизм не нужно. Снимите гофру, открутите центральную гайку и разберите рейку на две составных части. На одной части останется механизм, а другая часть и окажется той, где находится втулка.
Устройство ШРУСа ВАЗ 2121
Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.
- чашеобразный корпус с ведомым валом;
- «кулак» в форме сферы с ведущим валом, образующий обойму ШРУСа;
- стальные шарики, расположенные в специальных канавках обоймы и сделанные из особых сортов металла.
Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.
Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.
Замена шрусов
Для того, чтобы выполнить замену вышедшей из строя гранаты — вовсе необязательно обращаться в сервисный центр. Выполнить эту процедуру вполне по силам и самому автомобилисту.
Инструмент
Для того, чтобы заменить шрусы, потребуется следующий набор инструментов и приспособлений:
- домкрат;
- башмаки;
- набор торцевых головок;
- накидные ключи;
- специальная смазка для шрусов;
- чистая тряпочка или ветошь;
- новые пыльники.
Пора менять шрус
Сам ремонт можно проводить в любом месте, но будет намного лучше, если автомобиль удастся поставить на эстакаду либо расположить над достаточно глубокой ремонтной ямой — это значительно облегчит усилия автолюбителя и сделает сам процесс более аккуратным.
Процесс
Вся замена гранат происходит следующим образом:
- Заглушить двигатель и поставить автомашину на ручник.
- Застопорить колеса башмаками (если необходимо).
- С помощью «балонника» выкрутить болты крепления колес.
- Вывесить переднюю часть автомашины.
- Снять стопорное кольцо в центре гранаты.
- С помощью ключа на 13 открутить крепежи шаровой опоры в верхней части (крепления нижней части откручивать необязательно — они не будут мешать процессу).
- Используя монтировку, слегка сдвинуть опору с пазов.
- Сбить ступицу со шлицов шруса (использовать мягкий молоток или дощечку-прокладку!).
- Снять сломанный шрус.
- Проверить крепежный шток на наличие повреждений.
- Удалить со штока старую смазку при помощи тряпочки.
- Установить на место новый шрус (а именно — сам шрус, стопорные кольца, гайки, хомуты и новый пыльник).
- Во время сборки узел следует обильно, но не чрезмерно, смазать специальной смазкой.
Устройство шруса
После того, как новый шрус будет установлен на свое место, останется только выполнить сборку всего узла в обратном порядке
При этом, стоит обратить особое внимание на установку и затяжку стопорной гайки ступицы — делать это нужно исключительно с применением динамометрического ключа и затягивать строго с тем усилием, которое прописано в паспорте автомобиля. А вот о том, какую гранату лучше поставить на ваз 2114 — поговорим ниже
Разборка привода и замена пыльника
Последовательность работ.
Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.
Перед полным снятием колеса, послабляются все гайки его крепления.
Это интересно: Регулировка фар Лада Калина своими руками, а также как снять для замены или ремонта
Также снимается защитный колпачок гайки крепления привода к ступице.
Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.
Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.
После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.
Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.
Выкручиваются гайки крепления колеса и последнее снимается.
Дальше производятся работы под автомобилем.
Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

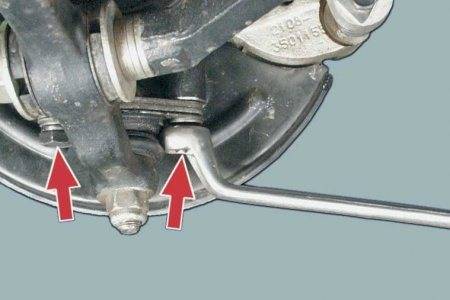

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.
Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.
Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена термостата на ВАЗ 2110 всех модификаций
После этого ступица снимается со шлицов приводного вала.
Внешняя сторона привода будет извлечена.
Далее можно пойти двумя путями.
Первый путь.
Сбить внешнюю «гранату», не извлекая внутренний ШРУС.
Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.
Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.
Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.
Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.
При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.
Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.
Второй путь.
Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.
После этого привод полностью снимается.
ВАЖНО: При таком методе масло сливать нужно обязательно. Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло. Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло
Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.
В дальнейшем будем рассматривать работы при полностью снятом приводе.
Как заменить внешний пыльник ШРУСа без его снятия
Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.
Замена пыльника внутреннего ШРУСа
Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:
снимите плоской отверткой стопорное кольцо; вытащите корпус внутреннего ШРУСа и осторожно выковыряйте шарики, находящиеся в сепараторе; снимите стопор обоймы и ее саму; промойте все детали в бензине; поставьте новый пыльник и, обильно обработав все смазкой, соберите в обратном порядке; установите привод, закрутите сливную пробку и залейте масло в коробку
Замена пыльника ЩРУСа на Шевроле Нива
Разберем, как проводиться замена пыльника внутреннего ШРУСа на внедорожнике Chevrolet Niva.
Для удобства рассмотрим последовательность действий по замене с левой стороны.
Для выполнения операции из инструментов понадобиться:
- Набор ключей рожковых (под рукой должны быть ключи на 13, 17 и 30);
- Набор отверток;
- Домкрат;
- Деревянные подставки;
- Съемник;
- Новый пыльник;
- Смазка ШРУС-4.
Полностью снимать приводной вал, если только производится замена внутреннего пыльника, не потребуется.
Не нужно будет также и полностью извлекать внутренний ШРУС, вся операция сведется к вытаскиванию внутренней обоймы шарнира, демонтаж ее, чтобы появилась возможность снять пыльник.
Автомобиль ставится на яму, затягивается ручник, коробка передач оставляется на включенной первой передаче.
Авто поддомкрачивается и снимается колесо.
После этого под машину устанавливается опора, а домкрат извлекается, поскольку он нужен будет далее.
Чтобы появилась возможность извлечь приводной вал, ступицу нужно будет отсоединить от подвески.
Для этого под нижнюю шаровую опору подставляет домкрат и ступица с подвеской немного выдомкрачивается.
После под нижний рычаг ставится надежная опора и домкрат снимается.
Следующим этапом будет отсоединение нижней шаровой опоры от ступицы, для чего нужно открутить три гайки ее крепления и вытянуть болты.
Также потребуется снятие нижнего крепления амортизатора, после чего его нужно будет по максимуму сжать, чтобы не мешал.
После этого у ступицы появиться возможность смещаться вбок, что и нужно для снятия пыльника.
Затем нужно забраться под авто и снять хомуты крепления внутреннего пыльника. Поскольку в дальнейшем они использоваться не будут, их можно даже срезать.
Сняв хомуты, внутренний пыльник снимается с внешней обоймы и по максимуму стягивается по приводу. После этого его можно просто срезать.
С внутренней стороны по окружности внешней обоймы установлено стопорное кольцо (на старых грантах), предотвращающее выскакивание внутренней обоймы. Это кольцо нужно снять, поддев его отверткой или выколоткой.
После нужно потянуть ступицу вбок, чтобы внутренняя обойма ШРУСа выскочила из внешней.
В дальнейшем извлекается сепаратор с шариками. Затем работы производятся под авто, поскольку привод еще полностью не извлекали.
Внутренняя обойма посажена на шлицы приводного вала, и чтобы она не соскочила, на нем имеются два штопорных кольца. То кольцо, которое установлено на конце вала нужно снять.
Затем при помощи съемника стягивается обойма. После этого ничего установке нового пыльника мешать не будет, он одевается на вал и сдвигается в сторону внешнего пыльника.
Или так.
Устанавливая новый пыльник важно не забыть одеть и хомуты, иначе после сборки ШРУСа надеть их будет сложнее. После этого извлеченные элементы шарнира, а также внутренняя поверхность внешней обоймы промываются
После этого извлеченные элементы шарнира, а также внутренняя поверхность внешней обоймы промываются.
Устанавливая внутреннюю обойму на вал, возможно, потребуется ее набивание.
Для этого можно использовать молоток, но набивать нужно через деревянную проставку
Также важно проследить за совпадением шлицов на валу и обойме
После установки обоймы и ее стопорного кольца, переходим к сепаратору.
Он обратно ставиться во внешнюю обойму при этом предварительно его надо смазать смазкой. Также смазку нужно заложить и во внутреннюю поверхность обоймы.
Внутренняя обойма тоже обильно смазывается и устанавливается во внешнюю. Главное, чтобы проточки ее точно совпали с положением шариков в сепараторе.
После установки обоймы, она фиксируется от выпадения стопорным кольцом.
Затем одевается пыльник на внешнюю обойму. Перед этим в него нужно заложить смазку.
После установки его на место, он обжимается хомутами.
На этом этапе замена пыльника внутреннего ШРУСа Нива Шевроле закончена.
Остается только установить на место амортизатор, шаровую опору и колесо.
Замена шруса на ВАЗ 2110 своими руками
ШРУС — Шарнир равных угловых скоростей, который также называют «гранатой», может доставить много проблем владельцу ВАЗ 2110, если вовремя не выполнить замену. В этом материале подробно описано, как проходит замена ШРУСа ВАЗ 2110. Мы рассмотрим конструкцию шарнира, основные неисправности и их признаки.
Назначение и устройство
ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:
- Стопорное кольцо.
- Шарики.
- Сепаратор.
- Пыльник, который в техническом руководстве указан как гофрированный чехол.
- Корпус.
- Вал привода.
- Внутренняя обойма.
Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.
Признаки неисправности ШРУСа
Износ гранаты по причине брака или окончания эксплуатационного срока и загрязнение деталей – это самые распространенные поломки шарнира угловых скоростей. Неисправный ШРУС сам «сообщит» водителю, что пора проводить замену наружного шарнира и пыльника. Во время движения появляется хруст, особенно потрескивающие звуки заметны при повороте, в кузове ВАЗ 2110 появляются вибрации. Если вовремя принять меры, то замену внутреннего и наружного шарнира выполнять не придется, достаточно будет провести установку нового пыльника. Чтобы узнать степень поломки нужно будет провести разбор.
Выявить поломку и подтвердить свои догадки можно следующими способами:
- Выворачиваем рулевое колесо до упора вправо, а потом влево. Во время этого процесса следует оценить состояние пыльника. Если в нем появились разрывы, то элемент нужно поменять.
- Взять приводной вал и покачать из стороны в сторону. Если при этом появляется люфт, то требуется замена внутреннего и наружного ШРУСа.
Пыльники защищают гранату от грязи, которая разрушает деталь. Изнашиваются они быстрее, чем другие компоненты узла, поэтому чехлы следует регулярно осматривать. Если игнорировать неисправности и продолжать использовать авто, ШРУС на ВАЗ 2110 может переломиться пополам. Это не только затраты, но и опасность попасть в ДТП, ведь поломка может случиться в дороге.
Необходимые инструменты и подготовка к работе
- Стандартный набор отверток.
- Удлинитель.
- Монтировка и пробой.
- Набор торцевых ключей.
- Молоток.
- Домкрат.
Чтобы проводить ремонт было удобно, «десятку» следует загнать на эстакаду или на яму, не забудьте поставить машину на ручной тормоз. Под задние колеса необходимо положить фиксаторы, а затем включить передачу. Оба ШРУСа установлены на валовом приводе, замена проходит по одинаковой схеме.
Пошаговая инструкция
- Выкручиваем гайки на картерной защите, с каждой стороны расположено по две гайки, сзади на 19, спереди на 17.
- Слейте часть масла из коробки передач (менее 50%). Снимаем болты при помощи баллончика со стороны неисправной гранаты. Вооружившись головкой на 30 следует выкрутить гайку внешнего ШРУСа.
- Домкратом поднимаем машину и демонтируем нужное колесо. На ступице вы увидите два болта, которые держат гранату. Выкручиваем 13-ым ключом и двигаемся дальше.
Процесс замены
Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.
Способ номер 1
Открутите ступицу ключом на 16.
Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую. Чтобы у вас не осталось вопросов, посмотрите видео:
Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.
Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом. Прежде чем описать процесс замены наружного пыльника ШРУС на «Рено-Логан», для большей наглядности посмотрите видео:
https://youtube.com/watch?v=q_gOpz445tg
Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.
Важно! Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены
Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».
Способ номер 2
Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом. Для наглядности посмотрите данное видео по снятию рулевой тяги (до 1,26):
Если вы решите воспользоваться съемником, так выглядит самодельный:
А такие продаются в автомагазинах:
После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.
Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.
Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.
Процесс снятия будет выглядеть примерно так:
Важно! Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его
Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его
После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.
Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.
Меняем пыльник наружного ШРУСа ВАЗ своими руками
Для замены нам пригодится стандартный набор инструментов, плюс головка на 30 для ступичной гайки, прочная монтировка, смазка для ШРУСа, немного бензина для очистки шарнира от старой смазки и ветошь.
Пока машина стоит на земле, срываем ступичную гайку головкой на 30 мм и мощным воротком. Откручиваем колесные болты, вывешиваем передок на домкрате и снимаем колесо.
Чтобы заменить наружный пыльник, нам не понадобится снимать ступицу и тормозной суппорт. Будет достаточно открутить два болта крепления шаровой опоры. Это мы сделаем головкой на 17.
Теперь берем мощную монтировку и стараемся оттянуть рычаг вниз, чтобы отодвинуть ступицу. Рычаг упираем в стабилизатор и лонжерон.
Затем снимаем ступицу с полуоси и отводим ее в сторону, чтобы не мешала.
Старые хомуты разжимаем отверткой с плоским жалом и снимаем их.
Отводим пыльник максимально назад, ближе к двигателю.
Убираем старую смазку из шарнира и сбиваем ШРУС с полуоси
Внимание! Ни в коем случае нельзя бить ни по сепаратору, ни по внутренней обойме сепаратора. Удары наносим легким молотком по внутренней обойме, которая указана стрелкой.
Снимаем старый пыльник и протираем полуось от старой смазки
Обращаем внимание на состояние стопорного кольца. Если оно плохо пружинит или имеет повреждения, его необходимо заменить.
Снимаем шарнир с полуоси и разбираем его, предварительно вынув шарики из сепаратора. Метить их не нужно, не имеет значения, какой шарик при сборке установится в какой сектор.
Разворачиваем сепаратор в корпусе ШРУСа под углом 90 градусов и вынимаем его из корпуса.
Теперь таким же образом разбираем сепаратор, проворачиваем обойму сепаратора под углом 90 градусов и вынимаем ее.
Тщательно моем и протираем все элементы ШРУСа. После этого осматриваем шарики и сепаратор, а также желоба в корпусе шарнира на предмет износа. Если все в норме, собираем чистый шарнир в обратном порядке.
Обращаем внимание, что сепаратор устанавливается проточкой под стопор наружу.
Теперь наносим смазку. Запрессовываем ее в центральное отверстие до тех пор, пока смазка не начнет выходить через сепаратор.
Устанавливаем новый малый хомут и новый пыльник на полуось, после чего фиксируем малый хомут кусачками.
Смазанный ШРУС по шлицам устанавливаем на полуось. Помогаем ему медным пробоем или проставкой из мягкого металла. Усаживаем шарнир до щелчка. Это значит, что ШРУС сел на место.
Теперь надеваем пыльник на корпус шарнира. Делаем это аккуратно, чтобы не образовывались неровности по посадочному месту. Устанавливаем новый хомут и фиксируем его кусачками.
Далее сборка проводится в обратном порядке. Удачной всем работы и прочных пыльников!
