Регулировка «ручника» на Лада Калина своими руками

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Если таковых больше, то это верный сигнал того, что настала пора его регулировки.

Другие способы проверки:

  1. Поставив машину на ровную площадку, нужно натянуть ручник на Ладе Калине. Рычаг переключения передач следует установить в нейтральное положение. Далее нужно попытаться сдвинуть автомобиль с места. Если эта попытка удалась, то регулировку ручника на Калине нужно произвести, не откладывая это мероприятие в долгий ящик.
  2. Старый, как мир способ: попытаться тронуться с места при затянутом стояночном тормозе. Если машина будет «вставать на дыбы» — попытку следует прекратить, поскольку в таком случае натяжка ручника на Калине в полном порядке. Этот метод, правда, не все одобряю. Но с таким сталкивались все, кто хоть раз да забыл о ручнике, когда трогался с места.

Можно ещё, завесив колёса, попытаться провернуть их поочерёдно самостоятельно при затянутом ручнике. Если колесо крайне тяжело прокрутить, то тормоз не нуждается в подтяжке, а когда чересчур легко — то пора это исправить.

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

  • ключи № 10 и № 13;
  • головка с удлинителем № 13;
  • трещотка.

Это интересно: 2 варианта регулировки зазоров клапанов двигателя автомобиля

Конечно, можно обойтись и минимумом, например, двумя рожковыми ключами, но таким инструментом будет работать не очень-то удобно, да и дело не ускорится.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

  1. Осмотровая канава.
  2. Подъёмник.
  3. Эстакада.

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  1. Включить первую передачу и полностью отпустить стояночный тормоз.
  2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

При затяжке гаек, крепящих кожух, делать это следует без излишнего фанатизма, дабы не оторвать шпильки, которые крепятся к днищу кузова. Они приварены точечной сваркой и могут не выдержать слишком большого усилия.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Для того, чтобы работа шла быстрее, проще и не приходилось вылезать без конца из осмотровой канавы, пересаживаясь в салон машины для проверки натяжки троса путём подсчёта щелчков, желательно иметь напарника, который поможет в этом несложном деле.

Это интересно: Немного истории ВАЗ-2109

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Из-за чего случаются неполадки

Основная причина отказа – слабое натяжение троса. Несколько реже проблема возникает в связи с износом тормозных накладок. Они имеют свойство постепенно стираться. Иногда ручник не функционирует должным образом из-за образования слишком большого промежутка между барабанами и колодками.

В каждом конкретном случае приходится сначала ремонтировать испорченный элемент тормозной системы, а уж затем заниматься подтяжкой троса ручника. Игнорирование первопричины может привести к непрогнозируемым последствиям.

Дополнительно названная процедура нужна, когда:

  • проводилась регулировка колодок;
  • заменялся какой-либо элемент тормозов;
  • при слишком большом ходе стояночного рычага.

Порядок замены тормозных тросов

Для удобства загоните автомобиль на смотровую яму или эстакаду. Замену проводите с напарником: в одиночку закрепить новый привод сложно

. Перед установкой новых тросов их обильно смазывают, такая процедура продлит срок службы и предотвратит закусывание троса. Меняйте лучше сразу два, даже если один ещё цел.

  1. Выполнить пункты с 1 по 5 регулировки ручника (см. выше).
  2. Открутить уравнитель и освободить левый и правый тросы.
  3. Подвесить заднее левое или правое колесо. Снять колесо.
  4. Снять тормозной барабан. Он крепится двумя направляющими.
  5. Отогнуть зажимы на балке и дне кузова и освободить трос.
  6. Отсоединить трос от тормозного механизма.
  7. Установить новый трос.
  8. Установить тормозной барабан и прикрутить колесо.
  9. Повторить пп. 3–8 для второго заднего колеса.

После замены левого и правого привода стояночного тормоза проведите регулировку. Как это сделать, подробно описано выше. При замене задних тормозных колодок также выполните регулировку.

Проверку ручника рекомендуем проводить регулярно. В случае неисправности не поленитесь устранить дефекты. Не надо откладывать ремонт стояночного тормоза – это ваша безопасность, в том числе и в материальном плане. Вы же не хотите однажды утром, опаздывая на работу, обнаружить свою любимицу в бетонном ограждении парковки, правда?

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

  • головка на 7 мм и 10 мм
  • трещотка или вороток
  • удлинитель
  • глубокая головка на 13 мм
  • плоскогубцы или длинногубцы
  • отвертка с плоским лезвием
  • проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

  • 1 Где находится
  • 2 Как проверить ручной тормоз на Ладе Калине
  • 3 А если заменить?
  • 4 Инструмент для регулировки ручника
  • 5 Как подтянуть
  • 6 Если надо ослабить тормоз
  • 7 Как затягивают или ослабляют на универсале и хэтчбеке
  • 8 Если не помогает

Замена троса

Понятно, что прежде, чем менять трос, надо приобрести новый. Желателен оригинал этого элемента, а не копеечная его подделка, которыми изобилует современный автомобильный рынок. Дешёвый трос может быть не совсем той длины и к тому же низкого качества, что приведёт к быстрому его износу — то есть вытяжке. Чтобы не превратить свой досуг в вечный ремонт тормозной системы автомобиля, надо сделать правильную покупку в специализированном магазине. Как поменять трос:

  1. Зафиксировать передние колёса колодками, исключающими откат.
  2. Поднять домкратом задние колёса и установить заднюю ось автомобиля на козелки.
  3. Ключом на 7 открутить по два винта, фиксирующих тормозные барабаны.
  4. Перевернуть оба винта и снова закрутить на место — это поможет демонтировать барабаны. Сняв их, надо сделать тщательный осмотр не только колодок и барабанов, но и рабочего тормозного цилиндра: он должен не подтекать и иметь целые пыльники. Поршеньки же в исправном состоянии свободно перемещаются без заклинивания.
  5. Снимается кожух ручного тормоза. Его снова нужно открутить.
  6. Снять крепление глушителя и отодвинуть кожух вперёд.
  7. Открутить гайку и контргайку полностью и снять планку.
  8. Выбить запрессованные тросики из посадочных мест.
  9. Снять кожух защиты топливопроводов, открутив три гайки.
  10. Установить новый трос.
  11. Далее колодки устанавливаются на место вместе с распорной планкой и верхней возвратной пружиной. Устанавливая колодки, нужно убедиться в том, что их верхние концы попали в прорези тормозного цилиндра.
  12. Одевается нижняя возвратная пружина.
  13. Ставится на место и прикручивается барабан каждого колеса.

Устанавливаются на место колёса. Производится регулировка натяжения троса.

Зачастую плохая работа стояночного тормоза происходит из-за неравномерного распределения нагрузки на задние барабаны. Часто излом оплётки ручника даёт возможность попадать влаге внутрь оплётки троса, что приводит к усиленной коррозии и заклиниванию последнего. Чтобы этого не происходило, нужно периодически производить его осмотр и при необходимости восстановить повреждённую изоляцию.

Новая Лада: Форум: Помпа — Lada Kalina 2

Исправный ручник может также пригодиться в случае отказа основной тормозной системы. Конечно, торможение стояночным тормозом не даст того же эффекта, но в случае необходимости поможет хоть как-то замедлить движение автомобиля и помочь избежать аварии.

Безаварийной езды и удачи на дорогах!

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Особенности тормозной системы передних колес

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Регулировка троса на ВАЗ 1117-1119

Во-первых, загоните автомобиль на смотровую яму и открутите четыре гайки (пронумерованы на фото ниже), крепящие металлический кожух. Подвиньте его в переднюю часть автомобиля. Не бойтесь лезть в свою машину, главное избегайте грубой силы.

Примечание! Данный кожух предохраняет механизм ручника от попадания соли и частичек воды, которые быстро его деформируют и приводят в негодность. Находится в передней части машины, чуть выше глушителя, практически рядом с двигателем.

На днище автомобиля попадает грязь и вода, со временем гайки, болты закисают и ржавеют, а значит отвернуть их становиться очень сложно. Применяя силу, вы скорее обломите шпильки или сорвете грани на гайках. На помощь придет смазка WD-40: нанесите её на гайки, особенно на резьбовую часть шпилек, после этого дайте смазке немного в питаться и аккуратно выверните все четыре штуки.

Теперь сдвигаем кожух вперед до тех пор, пока не увидите механизм стояночного тормоза (изображён на фото ниже). Рекомендуем снять глушитель с боковой подушки, это облегчит сдвигание кожуха.

Примечание! Будьте аккуратны с глушителем: если двигатель прогрет или просто находится в своей рабочей температуре, вы можете обжечься.

Возьмите в руки гаечный ключ и расконтрите две гайки: крутите одну по часовой стрелке, а другую против, они выходят из зацепления и дальше крутятся. Затем вращайте регулировочную гайку (указана красной стрелкой). Если вам надо подтянуть ручник, тогда закручивайте гайку, чтобы она двигала  уравнительную планку (указана синей стрелкой). Ослабить ручник –  откручивайте регулировочную гайку.

Примечание! Услышав 2-4 щелчка ручника, завершайте работу. Обязательно законтрите обе гайки вместе, при этом регулировочную гайку не трогайте, просто с помощью гаечного ключа докрутите до нее контр гайку (указана зелёной стрелкой на фото выше).

Дополнительный видео-ролик: Подробнее о регулировке ручника смотрите в видео:

Как отрегулировать трос стояночного тормоза на ВАЗ 1117-ВАЗ 1119?

1) Многие люди боятся лезть в свой автомобиль, хотя ничего в этом плохо нет главное не применять при работе слишком грубую силу, но сейчас не об этом, вернёмся по ближе к теме. Во-первых вам нужно будет загнать автомобиль на смотровую яму и уже от туда открутить четыре гайки (Пронумерованы они на фото ниже) которые крепят металлический кожух и после чего вам нужно будет подвинуть этот кожух в переднюю часть автомобиля.

Примечание! Данный кожух предохраняет механизм ручника от попадания на него соли и частичек воды которые его могут быстро деформировать и привести в негодность, а находится он как вы уже заметили в передней части автомобиля чуть выше глушителя практически рядом с двигателем!

Кстати так как это днище автомобиля, то и вся грязь и вода попадает на эти гайки так скажем бес проблем и со временем они закисают и ржавеют, в связи с этим отвернуть их становиться очень сложно, как уже было сказано ранее грубую силу применять не нужно потому что просто напросто можно обломить шпильки или сорвать грани на гайках в связи с чем появятся у вас проблемы при обратной установке этого металлического кожуха, поэтому запаситесь какой ни будь смазкой наподобие WD-40 и нанесите её на все гайки и особенно на резьбовую часть шпилек, после этого дайте смазке немного в питаться и аккуратно не спеша выверните все четыре гайки которые крепят этот кожух!

2) Когда гайки будут откручены, как было уже сказано ранее вам нужно будет взять руками этот кожух и подвинуть его в переднюю часть автомобиля (Двигать нужно до того, пока вы не увидите механизм стояночного тормоза, который для наглядности изображён на маленьком фото ниже), но чтобы увидеть полностью этот механизм ручного тормоза, рекомендуем вам снять глушитель с боковой подушки как показано на большом фото ниже, просто если вы этого не сделаете то отодвигать металлический кожух будет намного тяжелее.

Примечание! Будьте аккуратный с глушителем не обожгитесь об него, особенно если ваш двигатель прогрет до высокой или просто находится в рабочей своей температуре!

3) И в завершение когда все будут сделано и вы будете иметь полный доступ ко всему механизму, тогда возьмите в руки гаечный ключ или что вам будет более удобней и с его помощью сперва расконтрите две гайки (Расконтривание гаек, это когда одну крутишь к примеру по часовой стрелки а другу против, в общём в две разные стороны в связи с этим они выходят из зацепления и могут дальше крутиться, просто если гайки будут законтрены то одну из них вы уже вряд ли отвернёте без их расконтривания), а после этого вам нужно будет вращать регулировочную гайку (Указана красной стрелкой) в какую вам нужно сторону, то есть если вам надо подтянуть ручник тогда закручивайте гайку чтобы она двигала ту самую уравнительную планку о которой говорилось выше (Указана синей стрелкой), а если вам вдруг понадобится ослабить ручник (К примеру перетянули), тогда вам нужно будет уже открутить регулировочную гайку.

Примечание! Когда всё будет сделано и вы добьётесь тех самых 2-4 щелчков, тогда завершите свою работу и обязательно законтрите обе гайки вместе, но для законтривания регулировочную гайку уже трогать не нужно, то есть просто с помощью гаечного ключа докрутите до регулировочной гайки контр гайку которая указана зелёной стрелкой на фото выше и после чего законтрите их так, чтобы во время езды регулировочная гайка не отвернулась!

Дополнительный видео-ролик: Более подробней о том как можно будет отрегулировать механизм стояночного тормоза, смотрите в видео-ролике который размещён чуть ниже:

Сейчас будет рассмотрено, как совершить регулировку ручника на «Лада Калина»: подтянуть либо ослабить трос.

  • 5.1 Список инструментов
  • 5.2 Порядок действий
  • 5.3 Видео: Как подтянуть либо ослабить ручной тормоз на авто семейства ВАЗ

Неисправность стояночного тормоза: причины и решения

  • Как работает стояночный тормоз в автомобиле
  • По каким причинам стояночный тормоз не работает
  • Как решить проблемы со стояночным тормозом в машине самостоятельно
  • Как правильно пользоваться ручным тормозом

Стояночный (ручной) тормоз необходим для того, чтобы фиксировать машину при длительной стоянке. Безопасность эксплуатации автомобиля требует, чтобы он постоянно был в работоспособном состоянии. Неисправность стояночного тормоза достаточно редкое явление. В этой статье мы расскажем о том, какие проблемы могут возникнуть с ручным тормозом и каким образом их решить.

Как работает стояночный тормоз

Стояночный (ручной) тормоз («ручник») представляет собой неотъемлемый элемент тормозной системы транспортного средства. От основной системы торможения он отличается своим предназначением – благодаря ручнику авто, стоящее под уклоном, фиксируется на месте. Кроме того, с его помощью можно тормозить в экстренных случаях при выходе из строя основных тормозов.

В соответствии с типом привода ручник может быть:

  • механическим;
  • гидравлическим;
  • электромеханическим (EPB).

Наиболее распространен механический ручник, как самый простой и при этом надежный. Активировать его можно всего лишь потянув на себя рычаг. При этом натягиваются тросы, блокирующие колеса и снижающие скорость. Автомобиль тормозит. Намного реже можно встретить гидравлический ручной тормоз.

Как отрегулировать?

Рекомендуем прибегать только к приобретению качественных колодок и троса, тогда регулировка ручника или замена будут намного реже. Однако полностью избежать этой процедуры не удастся. Ведь, как уже обозначалось ранее, эти компоненты подвергаются естественному износу или растяжению (в случае с тросом).

Чтобы регулировка ручника была успешной, понадобится обзавестись потребным инструментом и вспомогательными средствами. Также незаменимым действием будет изучение соответствующего мануала. Инструментальный набор в нашем случае до неприличия прост, ведь он состоит из двух рожковых ключей, размерность которых равна «13» и одной обычной головки на «10» в паре с воротком (лучше «трещоткой»). Рекомендуем также запастись проникающим средством «WD-40».

Когда приготовление инструментов завершено, смело приступаем к несложным манипуляциям. Далее мы приводим инструкцию, следуя которой вас ожидает неминуемый успех. Итак, регулировка ручника:

  1. Специфика работы подразумевает нахождение регулирующего субъекта под днищем, поэтому загоняем свой автомобиль на яму или вывешиваем подъемным средством. Когда таких условий нет, то единственным способом обеспечить доступ будет подъем кормы авто с помощью домкратов.
  2. Вооружившись ранее указанной головкой, производим уверенное откручивание 4-х гаек, которыми удерживается кожух узла.
  3. Затем обозначенный протекционный экран сдвигаем в направлении передка авто, предварительно «скинув» прилегающую часть глушителя с опорной подушки. Теперь доступ к механизму полностью открыт. Для повышения удобств ремонта патрубок глушителя можно слегка отодвинуть и подпереть подходящим бруском.
  4. Перед глазами предстают: тяга рычага, обе ветви троса и уравнитель. Сам шток располагает двумя гайками, которые исполняют роль регулировочного и стопорящего компонентов.
  5. Первым действием отпускаем контргайку (помогает ключ на «13»).
  6. Теперь вращаем вторую гайку в направлении закручивания, что обеспечивает увеличение натяжения тросового привода.
  7. В случаях, когда требуется «отпустить» трос ручника, то регулировочную гайку потребуется вращать в обратном направлении, что подразумевает снижение уровня натяжения.
  8. В обоих случаях регулирования после двух или трех оборотов указанной гайки «ныряйте» в салон и проверяйте ход рычага, добиваясь потребного количества щелчков «храповика».
  9. Завершив указанные манипуляции, обязательно проверяйте работоспособность ручника на вывешенных задних колесах и зажатом рычаге. Отпустите рычаг ручника и вращайте каждое из задних колес. Удостоверьтесь, что они крутятся свободно и колодки не задевают барабаны.
  10. На последнем этапе тестируем узел в условиях, приближенных к дорожным реалиям. Для этого устанавливаем авто под углом наклона в 25% и активируем ручник. Регулировку считаем успешной, когда в таком положении автомобиль не скатывается, а надежно зафиксирован.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек.
Для регулировки ручника нужно снять глушитель с резиновых подушек

Открутите четыре болта защитного экрана (головкой на 10) и снимите его.
Следует открутить защитный экран с четырёх точек крепления
Под ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).

Под защитным экраном находится тяга ручника Калины

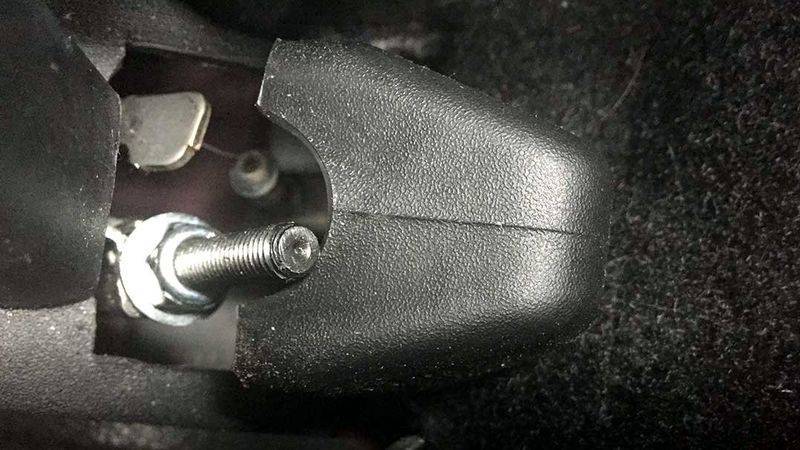

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Не работает омыватель лобового стекла: ищем причину и устраняем её

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Немаловажные нюансы

Описанным выше способом осуществляется подтягивание стояночного тормоза на всех модификациях Калины. Однако следует учитывать, что на хэтчбеке и универсале некоторые элементы располагаются по-разному. Найти их, впрочем, довольно просто, а общий алгоритм остается неизменным.

Также стоит понимать, что попытка регулировки ничем хорошим не закончится, когда трос ручника сильно поврежден. По счастью, Калина – весьма надежный автомобиль, и с подобной неприятностью ее владелец сталкивается чрезвычайно редко. Однако вероятность обрыва повышается для машин, интенсивно эксплуатируемых или прослуживших много лет без капитального ремонта.

И, наконец, эффекта от регулировки не будет, если выяснится, что движение троса затруднено и ситуацию не исправляет обильная смазка. Здесь придется менять и его и оболочку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
