Замена вакуумного усилителя тормозов ВАЗ 2110

Замена радиатора печки

Опишем процесс замены радиатора отопителя без снятия торпеды.

Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.

Процесс снятия электродвигателя

Если говорить в целом, то достать мотор печки несложно и под силу это практически каждому. Однако проблема заключается в том, что выполнять снятие очень неудобно и многое приходится делать вслепую. Если вы решились на самостоятельный ремонт, то нужно быть готовым к неудобствам. Снятие электродвигателя осуществляется следующим образом:

  • откручиваем болт крепления бардачка и вынимаем его из штатного места;
  • снимаем блок предохранителей, предварительно убрав его крышку;
  • отключаем провод, который подключается к заслонке рециркуляции;
  • вытягиваем клипсу и убираем изоляцию;
  • снимаем заслонку с крепления и удаляем тряпкой старую смазку;
  • отсоединяем провода питания электродвигателя;
  • со стороны водителя на корпусе размещен фиксатор, который нужно отжать, надавив на него к центру;
  • поворачиваем электродвигатель против часовой стрелки и вытаскиваем его в правую часть;
  • вынимаем мотор через место, где стоял блок предохранителей, и выполняем его проверку на работоспособность.

После выполнения всех работ, необходимо поставить исправный двигатель на место, выполнив действия в обратном порядке. Не забываем использоваться смазку при установке заслонки рециркуляции.

Доработка ВУТ ВАЗ 2110

Разница педалей тормозов иномарки и ВАЗ 2110 заметна сразу. На иномарках педаль тормоза более мягкая, чем на русских машинах. А что даст доработка вакуумного усилителя тормозов десятки ? Какие положительные и отрицательные моменты она принесет ?

Тюнинг тормозов ВАЗ 2110 — актуальная тема, которая затрагивает тему установки задних дисковых тормозов, но в этой статье посмотрим, что даст доработка ВУТ (вакуумный усилитель тормозов).

Вся модернизация ВУТ десятки заключается в установке шайбы. Каким образом шайба влияет на процесс торможения можно проследить на принципе работы ВУТ:При нажатии на педаль тормоза шток 18 упирается в шток 3 через шайбу 23. Из-за особенностей конструкции перепускные клапана начинают работать немного позже, чем шток начинает давить на ГТЦ. В связи с этим возникает сопротивление на педали, а после установки шайбы — этот процесс меняется в обратную сторону. То есть изначально (либо одновременно с движением штока) после движения штока 18, открываются/закрываются клапана, из-за чего начинает работать ВУТ, при этом усилие значительно снижается при номинальных нагрузках.

То есть установка шайбы в ВУТ дает:

  • При плавном торможении (когда колодки только подводятся) будет более легкая педаль.
  • При резком торможении реакция педали остается, как и до установки шайбы.

Установка шайбы в ВУТ ВАЗ 2110

Снимаем жабо и шумоизоляцию моторного щита.

Откручиваем ГТЦ и отводим его в сторону, трубки остаются прикрученными.

Вытаскиваем шток с сальником из ВУТ и уменьшаем его длину, вкрутив наконечник на величину толщины кольца (1мм). Удобнее будет зажать головку 4 в тиски, а шток 3 крутить небольшим трубным ключом.

С помощью пинцета вытаскиваем резиновую шайбу 23 (для этого помощнику следует надавить на педаль тормоза). Укладываем под него подготовленное кольцо, а сверху шайбу 23 и укороченный шток с сальником. Другими словами устанавливаем кольцо между 22 и 23 позицией, увеличив ход штока 18 на 1мм.

Размеры шайбы D1=25хD2=15хh=1. Толщина должна быть не более 1мм, потому что полностью потеряется информативность педали тормоза. Чем тоньше шайба- тем меньше эффект от неё. Шайба может быть как металлической, так и резиновой.Увеличивать шайбу смысла нет, так как КПД вакуумника не изменяется, а меняется его характеристика. Также при увеличении толщины шайбы может получиться так, что при максимальном давлении, шток 18 не будет доставать до штока 3, и соответственно усилие будет передаваться через шайбу (мембрану 24), что может вывести ее из строя.

Собираем все в обратной последовательности.

Что получилось после доработки ВУТ ?Грубо говоря, шайбой выбран «свободный» ход педали. Но свободным ходом его назвать тоже нельзя, потому что это ход минимального давления в системе. Теперь при небольшом усилии педали машина будет тормозить сильнее, чем раньше.

Некоторые отзывы после доработки ВУТ говорят о том, что при легком притормаживании на малой скорости можно почувствовать, что тормоза начинают пропадать, поэтому статья носит информативный характер, а не предложение к доработке.

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).
Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.
В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.
Извлекаем вакуумный усилитель вместе с педальным узлом.
Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.

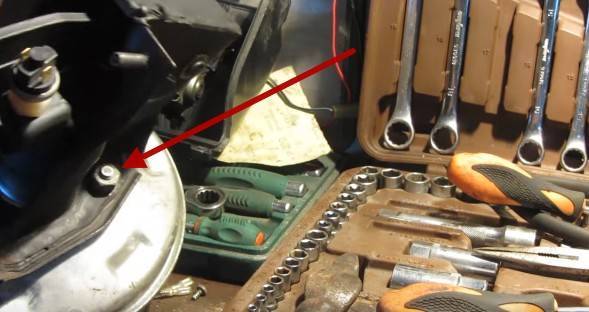

Откручиваем вакуумный усилитель от педального узла

Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

  • Увеличивается степень сопротивляемости тормозной педали;
  • Снижает показатель нагрузки на тормозную систему;
  • Выступает в роли высокоэффективного вспомогательного узла;
  • Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

  • При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
  • Автомобиль начинает троить;
  • Свечи зажигания перестают работать эффективно;
  • Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

  • Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
  • После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
  • После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

  1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
  2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
  3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
  4. Аккуратно демонтируйте цилиндр от усилителя.
  5. Отсоединять тормозные трубки не имеет никакого смысла.
  6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
  7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
  8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
  9. Теперь вы легко можете отключить тормозную педаль и усилитель.
  10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
  11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Замена вакуумного усилителя ваз 2110 своими руками

Тормозная система легковых машин основана на гидравлике. Однако, не обошлось и без воздуха. Отвечает за пневматику — вакуумный усилитель. Со временем, воздушный узел изнашивается. Как следствие, замена вакуумного усилителя ВАЗ 2110 неизбежна. Иногда, процедура взаимосвязана с ремонтом главного тормозного цилиндра. Но, в некоторых случаях, вакуумник возможно заменить, не отключая тормозные трубки от цилиндра. Как заменить вакуумный усилитель на ВАЗ 2110 своими руками, подробно расскажем далее.

Как определить, что вакуумник неисправен

Усилитель тормозов не выходит из строя в одночасье. Сначала, пневматический узел долго подаёт признаки неисправности автовладельцу, которые можно с лёгкостью игнорировать. Дело в том, что машина продолжает приемлемо ездить, практически не влияя на эксплуатационные характеристики.

Но, при этом, внимание водителя могут привлечь такие симптомы, как:

  • увеличиваются обороты в сопровождении шипения при нажатии на тормоз;
  • двигатель, время от времени, подтраивает;
  • педаль тормоза начала вести себя иначе, при выключенном двигателе.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

  1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
  2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
  3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
  4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
  5. Теперь появляется возможность отодвинуть шумоизоляцию;
  6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
  7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
  8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
  9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
  10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
  11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
  12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

  • На главном цилиндре заметны следы подтекания тормозной жидкости;
  • Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
  • Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Ваз 2110: замена вакуумного усилителя автомобиля

Вакуумный усилитель и его замена

Давно доказанным фактом является то, что тормозная система автомобиля является мягко говоря, не совсем совершенной и требует подключения дополнительных функциональных устройств. Одним из таких и является вакуумный тормозной усилитель. В Ваз 2110 замена вакуумного усилителя с практической точки зрения представляет собой весьма обыденную ситуацию, которая содержит множество скрытых нюансов. Замена усилителя тормозов ваз 2110 – это несложная процедура, легко выполнимая своими силами.

Вакуумный усилитель: сфера применения и функциональное назначение

Ваз 2110 замена усилителя тормоза

Сегодня смело можно утверждать, что именно вакуумный усилитель является наиболее востребованным во многом благодаря своей исключительной практической эффективности. Он обладает чрезвычайно широким спектром функционально-эффективных возможностей, а именно:

  • в разы повышает степень сопротивляемости педали тормоза;
  • кардинально снижает уровень нагрузки на тормозную систему;
  • является высокоэффективным вспомогательным средством;
  • существенным образом влияет на длительность периода эксплуатации тормозной системы, продлевая период её эффективного функционирования и т.п.

Замена вакуумного усилителя тормозов ваз 2110

С конструкционной точки зрения вакуумный усилитель состоит из комплексного блока, который имеет непосредственное сообщение с основным (главным) цилиндром тормозной системы автомобиля. Вакуумный усилитель состоит из следующих функциональных составляющих:

  • плотного корпуса, выполненного с использованием сверхпрочного полимера;
  • собирательного узла (диафрагмы);
  • специализированного контрольного (следящего) клапана;
  • толкателя, который при условии отсутствия питания, возвращает функциональные элементы мотора в исходное (стартовое) состояние;
  • из главного шток поршня основного цилиндра;
  • пружины переключателя, она возвратная.

Корпус пружины представлен двумя ячеистыми делениями: вакуумным и атмосферной, иногда их ещё называю камерами:

  • Камера (ячейка) которая обладает непосредственным сообщением с главным тормозным цилиндром носит название вакуумной.
  • Камера (ячейка), располагающаяся напротив педали тормоза называется атмосферной, плюс ко всему она своей открытой частью корпуса непосредственным образом упирается в педаль торможения.
  • Вакуумная камера и главный источник разрежение имеют между собой прямое сообщение, и данную функцию обеспечивает специализированный обратный клапан, который в свою очередь является контроллером давления. Сам же источник разряжения находится в некой особой зоне, которая располагается дроссельной заслонки автомобильного двигателя, а она в свою очередь, является частью целостной впускной коллекторной системы.

Ваз 2110 замена вакуумный усилителя тормозов

Обратный клапан позволяет автоматически разъединяться при необходимости вакуумному усилителю двигателя тормозной системы и источнику разряжения, при условии:

  • функционального сбоя двигателя или его полной остановке;
  • если вакуумная камера перестала функционировать вовсю или функционирует в недостаточной степени .

В зависимости от функционального положения атмосферная камера и следящий клапан могут сообщаться либо не сообщаться между собой. Условия, при котором эти два компонента сообщаются друг с другом:

  • в случае, если вакуумная камера находится в исходном состоянии;
  • либо при задействовании атмосферной камеры, которая активируется мгновенно после надавливания на газовую педаль.

Функциональная регулировка толкателя осуществляется педалью газа, который в свою очередь контролирует непосредственно сам следящий клапан. Если рассматривать главный тормозной цилиндр со стороны вакуумной камеры, то он имеет прямое функциональное сообщение с диафрагмой.

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Общее устройство тормозной системы ВАЗ 2110

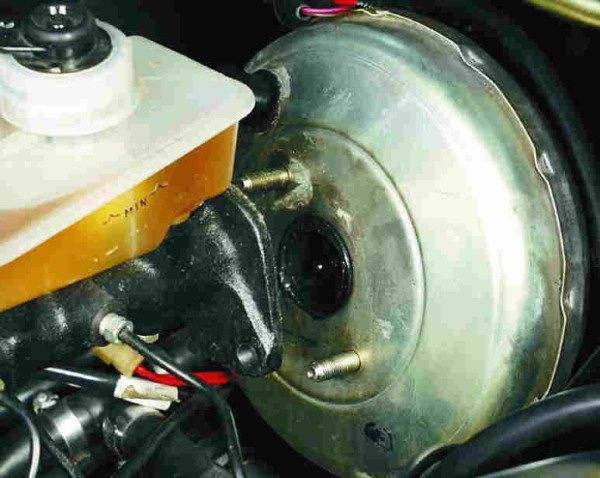

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

  1. При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
  2. Удерживаем её в нажатом состоянии;
  3. Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

ПризнакиДиагностикаЗаключениеМетод устранения
Шипение при торможенииДвигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педалиНарушена целостность диафрагмыЗамена диафрагмы, всего ВУТ
Шипение при работающем двигателеДвигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаютсяНарушена целостность патрубка, соединяющего ВУТ и впускной коллекторПоиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормозаПри нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатияРазгерметизация гидравлической системы, попадание воздухаПоиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёсБольшой свободный ход штокаОтрегулировать холостой ход

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Симптомы неисправности

  • Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
  • Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов “десятки” на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas9.4%
Iruna2%
ТоргМаш53.3%
Техномастер0.8%
ProSport2%
Спорт2%
АТ,Чехия0.8%
Заводской ВУТ23.1%
Другой ВУТ5.5%
Аксиома1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

  • LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
  • ТоргМаш – 2 320 руб;
  • ДААЗ (2103-3510010) – от 1400 до 2250 руб;
  • Fenox (f-VB10001C3) – 1 560 руб;
  • TRIALLI (va551) – 1450 руб;
  • QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

ВУТ и ГТЦ Приоры на ВАЗ 2110

Улучшить штатные тормоза ВАЗ 2110 можно различными способами и в этом фотоотчете мы разберем, как установить Вакуумный Усилитель Тормозов (ВУТ) и Главный Тормозной Цилиндр (ГТЦ) от Лада Приора или Калина на «десятку» своими руками. Потребуется:

  1. ВУТ и ГТЦ Приоры или Калины
  2. 2 тройника от классики
  3. 4 гайки на 8 для крепления к ВУТ ГТЦ и педального узла (старые не подходят, они больше)
  4. Устройство для прокачки тормозов один лицом.
  5. 2 трубки от Приоры с штуцерами 12х1 и 10х1 со стороны ГТЦ, и 10х1,25 со стороны тройников.
  6. Тормозная жидкость.

На фото изображено:

  1. Слева трубка Прировская 12х1.0, а справа «десятки» 10х1.25
  2. Слева ВАЗ 2110 10х1.25, а справа Прировская 10х1.0
  3. Общий вид обоих трубок

Если хотите, чтобы замена прошла с минимальными переделками, тогда лучше купить ВУТ, ГТЦ и педаль от приоры в сборе.Демонтируем жабо и снимаем правую половину шумоизоляции моторного отсека, левую можно просто отогнуть. Сливаем тормозную жидкость и откручиваем тормозные трубки.

В салоне снимаем клеммы с концевика стоп-сигналов и откручиваем 4 гайки крепления ВУТ к кузову.Теперь можно беспрепятственно снять ВУТ и ГТЦ.Если сборный комплект купить не удалось, тогда нужно установить педальку от старого ВУТ в новый. Далее собираем ВУТ и ГТЦ в одно целое и видим, что педаль со стандартными отверстиями креплений к ВУТ будет повернута на 90 градусов по отношению к вертикальному положению бачка с тормозной жидкостью.

Чтобы развернуть педальку в нормальное положение необходимо пересверлить крепежные отверстия в педальном узле. Прикладываем педальку к ВУТ и аккуратно размечаем, где необходимо сделать новые отверстия. Примеряем и при необходимости корректируем полученные отверстия дрелью или напильником. Гайка крепления обведена красным на верхнем фото. Прикручиваем педальный узел к ВУТ.Несколько фотографий процесса:

  1. ВУТ и ГТЦ и педаль в сборе
  2. Крепление педали к ВУТ гайка оказалась внутри, закрутить не легко
  3. Другая сторона педали прошла гораздо легче
  4. ВУТ и ГТЦ в сборе

Рекомендуем: Инструкция по замене крана печки на ВАЗ 2114

Полученную конструкцию устанавливаем в автомобиль. Жабо подрезать не пришлось, все установилось как родное. Устанавливаем тройникиПрикручиваем Приоровские трубки к ГТЦ и тройникам. Тройники скрепляем друг с другом шпилькой, желательно на 5.Делаем замену «колдуна» (регулятор тормозных сил) с помощью ямы. Откручиваем от него тормозные трубки, запомнив где они были, и снимаем его, открутив 2 болта.

Устанавливаем вместо старого новый «колдун» и прикручиваем все трубки.Вставляем в него заранее отвёртку и возвращаемся к тормозным трубкам. Заливаем тормозную жидкость в бачек.Чтобы убрать из тормозной системы воздух нужно закрутить трубки в тройниках не до конца (оставляем щель). Дуем чем-нибудь в бачек с тормозной жидкостью и ждем, пока из щелей между трубками и тройниками прекратит выходить воздух. После затягиваем. Не забываем прокачать тормоза и отрегулировать «колдун». Сразу отрегулируйте шток ВУТ.

После установки Приоровского ВУТ и ГТЦ на автомобиль десятого семейства, первое время придется привыкнуть к новым тормозам (требуется гораздо меньшее усилие на педаль, чем раньше), но к хорошему привыкаешь быстро.К полученному результату желательно хорошие тормозные диски на 14 или на 15 и тормозные колодки.Кстати, получить аналогичный результат можно путем доработи штатного ВУТа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
