Устройство втягивающего реле стартера – все просто и понятно

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Не крутит?

Схема устройства

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

1. Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
2. Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор. Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
3. Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
4. Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена. Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
5. Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

https://youtube.com/watch?v=lN2AkS-1VrU

Устройство ВР

Как становится понятно, именно ВР направляет бендикс в зацепление с венцом маховика. Весь цикл действий базируется на принципах электромагнетизма.

Конструкция ВР включает корпус, якорь, магнитную обмотку, контакты и пружину.

Якорь сидит внутри полой трубки (сердечника). Обмотка якоря – это витки в виде проволоки. Входит он внутрь трубки после того, как в бобине создаётся электромагнитполе. Если ток перестаёт поступать, якорь беспрепятственно ходит.

Как отремонтировать втягивающее стартере

Магнит внутри ВР представляет собой пару катушек. Одна из них выполняет функцию втягивающего элемента, другая – чисто удерживающие функции. Первая катушка втягивающая подключается непосредственно к электромотору и выводу управления, а вторая, удерживающая – интегрируется с фюзеляжем и управляющим выводом.

Понятно, что магнитполе возникает в катушке после поступления импульса на управляющую клемму с батареи питания. Как и было сказано выше, якорь от этого начинает свою работу, сжимает пружину и в этот же момент происходит выталкивание бендикса, который входит в зацепление с венцом маховика.

После запуска мотора питание на стартер прекращается, якорь возвращается в начальную экспозицию под воздействием пружины. Размыкаются контакты, бендикс выходит из зацепления с маховиком.

Схема работы втягивающего реле

Проверка реле мультиметром

Главным «симптомом» проблемы с реле является перезаряд или слабый заряд аккумулятора, в результате чего-либо взорвется батарея, либо машина не сможет завестись. Усомниться в работе реле также можно во время диагностики подключенного с его помощью оборудования.

Наконец, косвенным признаком потенциальных неполадок служит наружный налет и уменьшение уровня электролитов, которые в процессе кипения расплескиваются, оставляя характерные следы на кузове и элементах двигателя.

В современных моделях устройство помещается в монтажные блоки, в редких случаях – устанавливается как отдельный прибор, хотя принципы проверки будут одинаковыми в обоих случаях:

1. Питание на управляющей паре. При включении автомобильного оборудования, питающегося с помощью реле, раздается характерный щелчок, сигнализирующий об активации устройства. Если щелчка не слышно, в первую очередь проверяется наличие тока на управляющей группе, для чего применяют простую контрольную лампу или мультиметр. Последний в данном случае предпочтительнее, так как он может уловить крайне низкое напряжение, не замеченное лампой. Для проведения замеров нередко требуется лишь немного вытащить реле из гнезда, коснуться одним щупом тестера любого контакта управляющей группы, а другим – кузовного металла. Отсутствие напряжения говорит о том, что реле не получает тока. Для стабильного функционирования помещенного в корпус реле магнита необходима также «масса», то есть хороший контакт с кузовом. Она проверяется аналогичным образом – путем установки одного щупа на клемму аккумулятора со знаком «плюс», а другого – в разъем монтажного блока.
2. Питание на силовой паре. Когда реле издает щелчки, контакты и сам магнит полностью работоспособны, а, значит, следует удостовериться в наличии тока на этой категории контактов. Один из них всегда находится под напряжением, тогда как на второй оно поступает только после включения реле. Предварительно отключив все элементы, получающие ток от реле, надо найти именно имеющий постоянный ток контакт по аналогии с предыдущим пунктом – с помощью вставки одного щупа тестера в разъем монтажного блока, а второго – к кузову. Если реле функционирует, но напряжение получает только один силовой контакт, следовательно, контактная группа не пропускает ток, виной чему может быть обгорание контактов перемычки. В таком случае лучшим решением будет замена реле на новое. В том случае, когда ни один контакт не покажет напряжения, можно быть уверенным в повреждении силовой линии. Если же один из контактов показывает наличие напряжения, то после включения реле оно должно быть и на втором.
3. Обмотка. На работоспособность реле напрямую влияет состояние обмотки, проверка которой заключается в измерении сопротивления катушки. Обмоткой называют комбинацию катушки индуктивности с намотанной на нее по спирали проволокой. Она имеет свое конкретное сопротивление, рассчитываемое с помощью закону Ома и находящееся в диапазоне 10 – 100 Ом.

Диагностика обмотки нужна затем, чтобы удостовериться в ее целостности и осуществляется следующим образом:

• мультиметр устанавливают в режиме прозвона сопротивлений, когда на панели появляется значок ?, а диапазон ограничивается на уровне 2 кОм;
• один измерительный щуп подсоединяют к гнезду, а второй – к разъему СОМ, после чего касаются выводов реле.

Сопротивление катушки определяется по отклонению стрелки, а диагностика сопротивления контактных групп сначала проводится в автономном режиме, а затем во время подачи напряжения на катушку..

ЗАМЕНА

Где стоит реле стартера на ВАЗ 2114, мы разобрались, осталось теперь выяснить, как его можно поменять. Есть два варианта замены этой детали:

• Со снятием и установкой самого пускового узла;
• Без снятия стартера.

В любом случае, следует припасти необходимые инструменты:

• Комбинированный ключ на 13;
• Отвертку (лучше их будет несколько – крестообразных и шлицевых);
• Ключ на 10.

Набор ключей – всегда необходимо иметь в наличииРассмотрим, как происходит замена втягивающего реле на ВАЗ 2114 со снятием и установкой стартера (кстати, так заметно проще произвести замену):

1. Снимаем клеммы аккумулятора;
2. Отворачиваем два болта крепления корпуса воздушного фильтра (ключ на 10);
3. Отсоединяем разъем датчика расхода воздуха (ДМРВ);
4. Раскручиваем хомут воздушного патрубка и демонтируем корпус;
5. Сдергиваем фишку провода втягивающего реле (держится на пластмассовой клипсе);
6. Ключом на 13 отворачиваем гайку крепления плюсовой клеммы;
7. Откручиваем крепления самого стартера (он крепится тремя гайками на 13);
8. Вынимаем механизм;
9. На снятом пусковом устройстве отворачиваем ключом на 13 крепление провод на крышке ВР, идущий к обмотке статора;
10. Отверткой снимаем три винта крепления ВР и демонтируем это устройство.

Теперь необходимо установить новую деталь и все собрать в обратном порядке. Все, замена втягивающего на ВАЗ 2114 выполнена. Конечно, можно попытаться подлезть к винтам крепления реле прямо на месте, не снимая стартера, но как легче снять это устройство, решать уже вам.

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

• Для «классики» (модели от «копейки» до «семёрки» – 2101, 2106, 2107 и т.д.) – нередукт. стартер;
• Для моделей от «восьмёрки» до 21099 – нередукт. стартер;
• Универсальные (для любой модели с редукт. стартером);
• Для моделей от «восьмёрки» до 2109 и 21099,  21013 – 21015 – со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 – 2107.

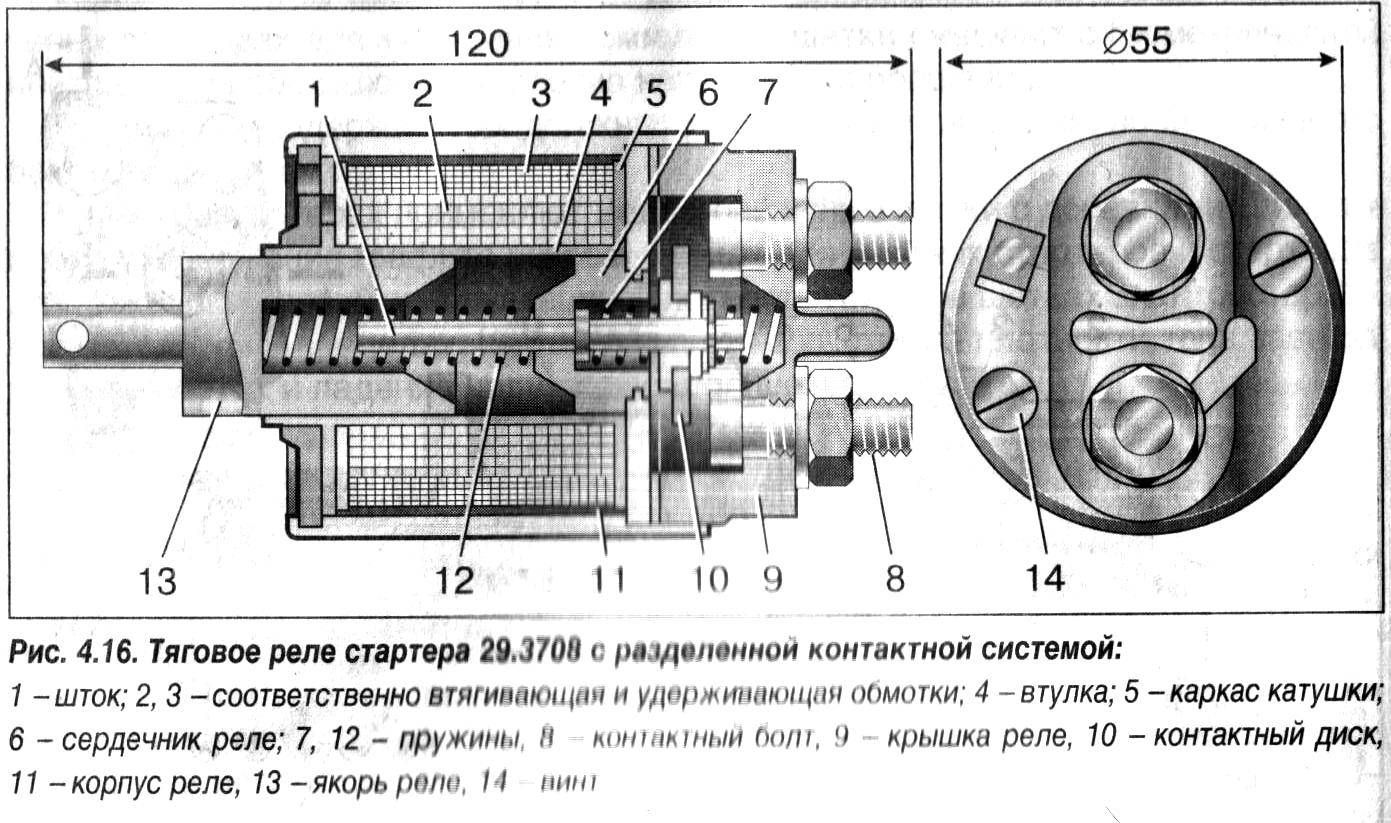

Устройство

Реле состоит из следующих элементов. Так, механизм собран в корпусе. В нем находятся две обмотки – это удерживающая и втягивающая. Иногда эти обмотки могут быть совмещены в одну. Также реле имеет якорь и сердечник. Первый оснащен возвратной пружиной. Кроме этого, устройство оснащено вилкой, штоком, демпферной пружиной, контактной пластиной, болтами и пятаками.

Всю основную работу в этом реле выполняет якорь с обмоткой. После поступления электрического импульса с аккумуляторной батареи внутри возникает электромагнитное поле, заставляющее якорь двигаться вдоль трубки. Когда импульс перестает подаваться, якорь выходит из сердечника.

Возвратная пружина реле сжимается, как только на нее начинает воздействовать якорь. Вместе с ходом пружины начинает вращаться бендикс.

Магнит с обмотками внутри реле – это не что иное, как пара катушек с различными свойствами. Одна из них выполняет только втягивающую роль и подключена к электрическому мотору, другая – только удерживающая и подключается к управляющему выводу.

На якорь в момент запуска воздействует магнитное поле второй катушки. Оно не дает ему выйти из сердечника.

Назначение и конструкция втягивающего реле

Втягивающее реле стартера представляет собой тяговый электромагнит с двумя обмотками, имеющий подвижный сердечник с возвратной пружиной и используемый для активизации муфты свободного хода. Часто из соображений увеличения общей надежности оно конструктивно выполнено в виде одного из функциональных блоков стартера.

Запуск двигателя от стартера происходит благодаря вращению в нужном направлении маховика, которое происходит через соответствующую шестеренку. Поэтому при подаче тока на втягивающую обмотку реле шестеренка муфты стартера (бендикса) переводится в рабочее положение и входит в зацепление с зубчатым венцом маховика, дополнительно сжимая возвратную пружину. При достижении муфтой крайнего переднего положения для уменьшения расхода тока втягивающая обмотка отключается и под током остается только удерживающая. Затем включается электродвигатель стартера.

Постоянное зацепление бендикса и маховика недопустимо и после запуска двигателя его необходимо разорвать. Для этого при выводе ключа зажигания из положения запуска разрывается цепь подачи тока на удерживающую обмотку, исчезает усилие фиксации муфты в переднем положении и возвратная пружина перемещает шток реле в исходное положение.

Необходимость применения представленной здесь довольно сложной процедуры обусловлена тем, что

• обращение к ней надежно страхует стартер от выхода из строя (его не увлекает работающий двигатель и он не переходит в генераторный режим);
• снижается нагрузка на аккумулятор;
• не происходит раскрашивание зубьев шестеренки и венца.

Ещё кое-что полезное для Вас:

• Трехуровневый регулятор напряжения генератора
• Как правильно поменять лампы на Рено Логан
• Бендикс стартера — функции, неисправности, проверка и замена бендикса на стартере

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Возможность запуска двигателя поворотом ключа зажигания из салона и без больших физических усилий можно смело отнести к одному из самых значимых достижений конструкторов в части улучшения потребительских качеств автомобиля. Тем не менее, иногда случается так, что завести машину электростартером не получается. Причины подобного неприятного события разнообразны, но в перечень наиболее вероятных среди них входит неисправность втягивающего реле. Подкованный автолюбитель в состоянии быстро локализовать и диагностировать такую поломку собственными силами, после чего провести ремонт и восстановить нормальную работоспособность автомобиля без обращения в сервис и с минимальными финансовыми затратами. Для выполнения части проверок потребуется помощник.

Ремонт и наладка ВР

После того как вынесено решение, что ВР неисправен, выполняется ремонт. В большинстве случаев, бывает легче заменить реле, чем наладить его.

Заменить ВР придётся также автовладельцам, на машинах которых установлены неразборные ВР. Изготавливаются такие детали с единственной целью – хоть как-то обеспечить высокую надёжность.

Итак, ремонтируются только те модели ВР, которые разбираются. Как правило, легко ремонтируются неполадки, связанные с износом механического привода и выгоранием контактов. Практически невозможно «вылечить» ВР с замкнутыми обмотками, лучше уже заменить.

Определить конкретную неисправность можно только после разбора детали. Для проверки целостности обмотки рекомендуется применять измерительный прибор, такой как омметр. В процессе измерения значения сопротивления между корпусом и окончаниями щупов, показатель не должен превышать 10 кОм.

Обычные действия, которые проводятся в процессе ремонта ВР:

• Открутить крепежи крышки корпуса ВР, перед этим хорошенько прочистив верх реле щёткой по металлу;
• Дополнительно отпаять концы обмотки (если требуется);
• Демонтировать крышку, чтобы открылся доступ к силовым контактам.

Внимание. Если контакты изношены, то их лучше заменить на новые, а если они подгорели, то можно их обработать наждачной бумагой с мелким зерном

Некоторые модели ВР бывают завальцованы. Например, такие реле стоят на немецких авто Фольксваген. Чтобы открыть крышку, нужно будет зафиксировать ВР в тисках и аккуратно вырезать завальцовку болгаркой по всей окружности.

Болты реле тоже требуют реставрации. В большинстве случаях болты со временем ржавеют, их трудно бывает снять. Чтобы очистить их от коррозии, одной щётки мало. Нужно также использовать жидкость ВД-40. Чересчур ржавые болты в процессе ремонта устройства лучше заменить на новые.

В заключении статьи: Как отремонтировать втягивающее реле стартера видео

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

https://youtube.com/watch?v=JRhND312Zyk

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке.После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Реле тяговое

Щелчки на втягивающем реле и на реле стартера

Многие электроприборы при работе характерно пощелкивают, именно эти звуки подтверждают их работоспособность. В любых используемых реле соединение контактных групп осуществляется электромагнитным способом. Когда напряжение оказывается на контактных клеммах, представляющих собой гибкие подвижные кронштейны, благодаря разнополюсным зарядам происходит их обоюдное притяжение.

Движение и соединение контактов сопровождается характерным звуком, который нам и слышен. Водитель со стажем, послушав щелчки, сможет определить источник звука: щелкает стартер или втягивающее, а также исправно ли данное устройство.

Добиться гарантированного и надежного запуска двигателя можно лишь обеспечив работоспособность всех элементов и узлов, составляющих необходимую цепочку: аккумулятора, замка зажигания, реле в стартере, втягивающего реле стартера.

Щелчки на реле и бездействие стартера

Когда мотор не заводится, но в запускающей его системе еще осталась какая то жизнь, ситуация не безнадежна. В этом случае возможно несколько предпосылок неполадок:

• разряженная аккумуляторная батарея;
• отсутствие хорошего контакта или неисправности в проводке;
• испорченный замок зажигания;
• вышедший из строя стартер (не приходит напряжение на щетки или проскальзывает бендикс стартера);
• не работающее втягивающее реле.

Каждая из них предусматривает определенное поведение автовладельца. Если проблема вызвана аккумулятором, необходимо его просто зарядить либо заменить. Повреждения в проводке авто обнаружить самостоятельно порой очень сложно, но это легко сделать на ближайшей СТО. Хуже всего обстоит дело с самим стартером – его необходимо снять и диагностировать.

Масса подключается на корпус устройства, а плюсовая клемма к шпильке за реле. При нормальном прокручивании устройства причину необходимо искать во втягивающем реле, при полном бездействии – в нем самом.

Проводя ремонт стартера своими руками необходимо помнить, что в нем происходит постоянный усиленный износ щеток, бендикса и втягивающего реле. Поэтому для его безотказной работы эти узлы подлежат периодическому контролю и своевременной замене.
