Устройство и принцип работы торсионной подвески автомобиля

Применение торсиона в современном автопроме

Наибольшее распространение торсионы в подвеске получили в бронетехнике, гусеничной технике и в тяжелых грузовиках. Определяющим фактором стало свойство торсиона выдерживать очень большие нагрузки и при этом занимать мало место в трансмиссионном отсеке. Управляемость и стоимость изготовления подвески в этом случае отходит на второй план. По этой схеме построены все современные танки и бронетранспортеры.

Второе направление использования торсионов – это легкие коммерческие автомобили. Тут уже определяющим фактором служит объем грузового отсека и грузоподъемность. Поэтому максимально компактная и простая задняя подвеска пришлась как нельзя кстати. Сегодня такой тип можно увидеть на: Пежо Партнер, Ситроен Берлинго, Рено Меган, Рено Кангу.

Примерная цена работ по обслуживанию подвески такого типа. Стоимость самого упругого стержня для машин бюджетного класса около 6-7 тысяч рублей, держатели и сайлентблоки обойдутся еще в 700-1000 рублей. Замена в сервисе будет стоить еще пару тысяч, но можно сделать все работы своими руками при наличии специального ключа и съемника.

Торсионная подвеска — принцип работы, устройтсво, схема

Назначение карданной передачи, принцип работы

Самой основной частью торсионной подвески является стержень, работающий на скручивание, прямоугольного или круглого сечения из упругой стали, подвергшейся особой термической обработке. Этот стержень одним концом крепится на кузове автомобиля, а другим на направляющем рычаге. Активное применение торсионная подвеска нашла в бронетехнике, из-за широкого диапазона регулирования клиренса, простоты конструкции и лучшей защищенности, так как такой род подвески спокойно устанавливается внутри боевой машины.

Торсион обладает способностью выдерживать большие механические нагрузки и при скручивании не поддается остаточным деформациям.

В независимости от способа установки торсиона, он предназначен для надежного решения следующих задач:

  • Наиболее эффективное поглощение колебаний колес и кузова автомобиля.
  • Настройка угла наклона автомобиля на поворотах.
  • Обеспечение максимально возможной плавности хода.
  • Стабилизация расположения управляемых колес.

Принцип работы торсионной подвески

Чаще всего, торсион жестко крепится на раме автомобиля одним концом, а другой его конец крепится к рычагу, на котором установлена ступица колеса. Как только колесо наезжает на какое-либо препятствие, оно поднимается и скручивает торсион. Для усиления крепления узлов торсионной подвески, применяются дополнительные спиральные пружины и амортизаторы, тем самым, обеспечивается надежная и упругая связь кузова автомобиля и всей его подвижной ходовой частью.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

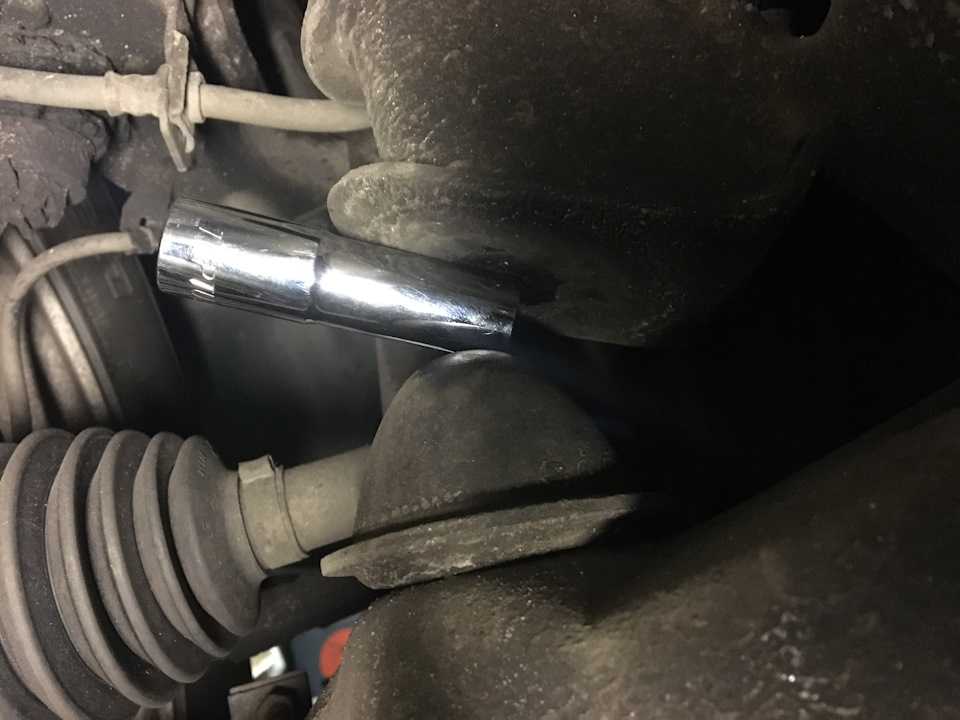

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

https://youtube.com/watch?v=s1LH9EikhuI

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается

Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Популярные марки:

Acura RSX , Citroen C5 , Skoda Yeti

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Полунезависимая подвеска

Данная разновидность занимает особое место среди подвесок, в которых упругим элементом является торсион. Она является промежуточным звеном между независимыми и зависимыми подвесками, поэтому и получила название полунезависимой. Широкое применение она нашла среди многих автомобилей от «А» до «С» — класса. Ее устройство выглядит следующим образом. Продольные рычаги, расположенные по одному с каждой стороны, соединены между собой торсионной балкой. Одним концом каждый из них крепится к кузову авто, а другим к ступице колеса.

Принцип ее работы основан на форме упругого элемента. Балка имеет U-образное сечение, благодаря чему хорошо сопротивляется изгибу, но легко скручивается. Поэтому колеса получают возможность двигаться в вертикальной плоскости не завися друг от друга. Схема торсионной балки представлена на фото.

Устройство задней подвески ВАЗ 2109.

  1. центральная балка,
  2. продольные рычаги,
  3. крепежные кронштейны,
  4. пружины,
  5. гидравлические амортизаторы.

Центральная балка является основным элементом в конструкции заднего моста автомобиля. По конструкции она сварная.

Пружины и гидравлические амортизаторы так же имеют высокую важность в подвеске. Снизу они крепятся к балке болтами, а своей верхней частью – к кузову автомобиля через резинометаллические втулки

Амортизаторы (двухстороннего действия) придают плавность ходу и устойчивость движению автомобиля, а также гасят радиальные колебания.

Что касается пружин задней подвески, то они бывают двух классов жесткости: А — более жесткие, «высокие» и В — менее жесткие, «низкие». При этом сзади пружины должны иметь ту же жесткость, что и пружины передней подвески. Хотя в некоторых случаях, допускается, чтобы в задней подвеске стояли пружины жесткости класса В, а в передней подвеске — пружины жесткости класса А, но не наоборот!

В случае, когда подвеска автомобиля «пробивается» до отбойников и (или) проседает при нагрузке, на автомобиль рекомендуется установить более жесткие пружины, не забыв предварительно проверить их работоспособность.

Но вернемся к основному элементу конструкции задней подвески ВАЗ 2109 – центральной балке.

По конструкции автомобиля к ее боковым частям приварены фланцы, к которым, в свою очередь, прикручивается ступица. В ступице установлен подшипник скольжения. Это двухрядный радиально-упорный подшипник с переходной посадкой на ось. Во время эксплуатации автомобиля, данный ступичный подшипник не нуждается в пополнении смазки и регулировке. Кстати, при возникшем люфте подшипник следует просто заменить, но ни в коем случае не пытаться устранить люфт при помощи поджатия гайки. Если подшипник не «люфтит», то и ступицу снимать не нужно.

Что касается других неисправностей и возможного ремонта, то здесь хотелось бы отметить следующее.

Ходовая часть автомобиля является его основой, следовательно, нужно регулярно (не реже одного раза в 6 месяцев, а при интенсивной езде – раз в 3 месяца) контролировать ее состояние.

Виды подвесок автомобиля

Автомобильная подвеска в зависимости от конструктивных особенностей и строения бывает следующих видов.

  • Зависимая. Первый вариант конструкции, который был применен в автомобилестроении. Описан выше, в разделе, посвященном истории узла. Отличительная особенность – жесткая связь обеих колесных осей с амортизаторами и рессорами. Несмотря на низкий уровень комфорта при езде, является самой дешевой в производстве и очень надежной – неисправности возникают крайне редко. Оба фактора обусловлены простотой конструкции.
  • Независимая. Каждое из колес движется независимо от другого (отсюда и название). Это реализовано за счет рычагов, которые закреплены одной стороной на оси, а второй – на колесах. Они способны передвигаться в вертикальной плоскости. Поэтому при изменении положения колеса второе сохраняет свою позицию. В результате на кузов передается гораздо меньше ударов. Кроме того, колеса всегда имеют сцепление с дорожным покрытием. Иногда независимой оставляют только одну ось (ведомую).
  • Полунезависимая. Вместо рычага используется торсионная балка. Она приподнимает вместе с собой часть оси. Благодаря этому удается достичь комфорта, близкого к независимой подвеске, и надежности, близкого к зависимой. Таким образом, полунезависимая конструкция занимает промежуточное положение между ними.
  • Пневматическая. Вместо амортизаторов использует цилиндры со сжатым воздухом, по которым передвигаются поршни. Именно они гасят удары. В современных моделях автомобилей уровнем давления воздуха в таких цилиндрах часто управляет ЭБУ. Наиболее широко пневмоподвеска применяется на грузовых транспортных средствах. Однако сегодня ее используют и на легковых авто.
  • Гидравлическая. Аналогична пневматической, но вместо воздуха в цилиндрах находится специальная жидкость. Гидравлическая подвеска не только прекрасно гасит удары, но и «умеет» регулировать клиренс, жесткость реакции на неровности дорожного покрытия.
  • Торсионная. В такой конструкции используют продольный торсион (штангу), которая движется в вертикально плоскости и наряду с амортизатором гасит колебания. Однако встретить ее в легковых авто достаточно трудно – чаще всего ее применяют на грузовиках.
  • Электромагнитная. Роль амортизаторов выполняют электромагниты. Такой вариант обычно устанавливают на авто премиум-класса. Поскольку электромагниты требуют большого расхода энергии, часто подобную подвеску сочетают с гидравлической, получая таким образом составной вариант, экономящий заряд аккумулятора.
  • Двухрычажная. Движением колеса в данном случае управляют 2 рычага. Один закреплен сверху, другой снизу. Между ними расположен амортизатор. Такая подвеска считается более эффективной, чем традиционные варианты. Рычажная подвеска может не ограничиваться двумя рычагами – иногда их гораздо больше. Это позволяет более равномерно распределять нагрузку с колеса.
  • Интегральная. Состоит из нескольких рычагов, поворотного кулака и соединительной тяги. Обычно устанавливается на ведомые колеса.
  • Винтовая. Подразумевает использование специализированных стоек стабилизатора (в народе – косточки) с нанесенной на их поверхность резьбой.

Существуют и другие классификации. Например, в зависимости от способности к сжатию подвеску делят на 2 типа:

  • длинноходная;
  • короткоходная.

Первая чаще всего применяется на внедорожниках, так как позволяет преодолевать серьезные препятствия и обеспечивает постоянный контакт колес с дорожным покрытием. Вторая обычно используется на легковых (в том числе спортивных) автомобилях, так как улучшает управляемость транспортным средством.

Зависимая или независимая?!

Над этим вопросом также стоит задуматься каждому автолюбителю при выборе своей «ласточки». Именно на и делится подвеска: зависимая и независимая. Зависимая представляет собой конструкцию, в которой два колеса одной оси жёстко связаны между собой. При этом перемещение одного колеса в оси влияет на перемещение второго. Зависимая «конструкция» используется в основном на заднеприводных авто, ярким примером являются «Жигули», а также мощные большегрузные авто и тягачи. Один из главных недостатков этого типа – большой вес сборки. В случае, когда мост задействован как ведущий, – теряется плавность хода.

Независимая подвеска – сложная конструкция, в которой одно колеса в оси не зависит от другого колеса в той же оси, а если и есть некоторая зависимость, то она минимальна. Сейчас производители используют несколько видов конструкция этого типа: McPherson (Макферсона), многорычажную, однорычажную. Каждая из них, естественно, имеет свои достоинства и недостатки. Самая эффективная, мягкая и комфортная – многорычажная, но она же является самой не практичной и дорогой в эксплуатации. Широкое использование она имеет в автомобилях представительского класса. В большинстве эксплуатируемых транспортных средств используется подвеска Макферсона – полунезависимая подвеска со средней стоимостью обслуживания и приемлемым уровнем комфорта.

Устройство и принцип работы

Принято считать, что устройство подвески Макферсон является продолжением разработки конструкции с двумя поперечными рычагами, которая также принадлежит к группе независимых подвесок. Одной из отличительных черт является в таких сборках установленная вверху пружина.

Специалисты выделяют такие отличительные черты стоек в сравнении с амортизаторами:

  • способность удержания массы машины;
  • более сложное устройство механизмов;
  • усиленная конструкция и шток с увеличенным диаметром;
  • рассчитаны на перепады нагрузок и осевое/радиальное усилие;
  • при повороте задействуется поворотная опора.

В схеме присутствует несколько базовых обязательных элементов. По их взаимодействию можно понять общий принцип работы подвески.

Главным несущим элементом служит подрамник. К кузову он фиксируется благодаря прорезиненным сайлентблокам. Подобное конструкционное решение позволило существенно снизить шум и минимизировать вибрации.

Для задней либо передней подвески типа Макферсон характерно наличие опоры поперечного рычага и стабилизатора поперечной устойчивости. Их закрепляют к подрамнику, к боковой части которого фиксируются поперечные рычаги колёс. В большинстве случаев рычажное крепление двойное, что обеспечивает повышенную продольную жёсткость всей системы. Ко второму концу поперечного рычага прикреплён кулак благодаря шаровой опоре.

Верхняя часть поворотного кулака на задней либо передней подвеске Макферсона крепится к амортизационной стойке, а нижняя часть находится в тесном контакте с рычагом поперечным. В качестве дополнительной степени свободы используется и придания плавности хода на рычаге стоит ступичный подшипник с тормозным суппортом.

Неотъемлемым атрибутом работающей подвески служит амортизаторная стойка. Она включает в себя как сам амортизатор, так и соосную с ним пружину и буфер сжатия. Последний позволяет варьировать пружинное усилие и линейные характеристики. Нижняя часть в тесном контакте с кулаком, а вверху посредством резиновых втулок происходит крепление к брызговику крыла.

В конструкции также работает стабилизатор поперечной устойчивости. В его функционал включено снижение боковых кренов машины в общем. Крепление детали проводится на подрамнике благодаря двум опорам, а свободные концы из-за шарнирного соединения фиксируются с амортизаторными стойками.

Начинает работать подвеска Макферсон как только авто выезжает на неровную дорогу или совершает маневр. Например, когда машина наезжает на небольшое препятствие или попадается неровность на дорожном полотне, происходит смещение колеса в вертикальном направлении. Далее пружина сжимается, ведь на неё воздействуют основные силы в первые мгновения, а поглощением удара занимается амортизатор, который принимает на себя всю энергию.

Также на колесо действует сила, благодаря которой оно сдвигается в продольной оси. Удержать его на своей позиции помогают рычаги, смонтированные под определенным углом либо один фигурный рычаг. Во втором случае пара вершин его фиксируется на кузове, а третья вершина – на ступице.

После того как неровность преодолели, начинаются другие манипуляции. Пружина возвращается в первоначальную позицию, что провоцирует выравнивание колеса относительно кузова

Важно знать, что смещение колес осуществляется при движении вне зависимости друг от друга. Хотя часть вибраций и нагрузок поглощается такой подвеской, но всё же водитель и пассажиры ощущают определённые вибрации на неровных дорогах. В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам

Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания

В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам. Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

  • Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
  • Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
  • Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
  • Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
  • Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
  • Снижение массы за счёт применения в строении системы элементов из алюминия;
  • Поперечная и продольная регулировка улов положения ступицы;
  • Защита от шума и вибраций;
  • Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Типы независимых подвесок

Подвеска с качающимися полуосями

В такой подвеске применяется две полуоси вместо одной. Каждая ось закрепляется на шасси с помощью шарнира, благодаря чему обеспечивается перпендикулярное положение колеса по отношению к полуоси. Помимо этого, при поворотах боковые силы подвески могут подбрасывать машину, из-за чего страдает устойчивость автомобиля. Чаще всего этот вид подвески используется для грузовых машин.

Подвеска на продольных рычагах

Этот тип подвески заключается в том, что каждое колесо на одной оси с обеих сторон прикрепляется к рычагу, намертво закрепленного на раме. При использовании этой подвески может изменяться колесная база, но колея остается такой же, как и была. Устойчивость этого типа независимой подвески автомобиля не отличается хорошими характеристиками, из-за чего колеса могут поворачиваться вместе с кузовом. Это негативно сказывается на сцеплении шин с дорогой. При движении продольные рычаги берут на себя всю нагрузку со всех направлений. По этой причине данному типу подвески не хватает жесткости и утяжеления. Плюсом подвески на продольных рычагах является возможность сделать ровный пол в машине, благодаря чему внутри увеличивается объем салона. Такая подвеска нередко применяется в производстве легких прицепов.

Подвеска Дюбоне

Этот тип независимой подвески автомобиля применялся на машинах в первой половине ХХ века. На каждом борте автомобиля был рычаг с реактивной тягой. Рычаг оказывал действие на пружину, а реактивная тяга соединялась с кожухом, в котором находилась пружина и передавала усилия при торможении. Этот тип подвески не прижился, потому как из кожуха постоянно вытекала жидкость.

Подвеска на косых рычагах

Данный тип подвески – это всего лишь усовершенствованная подвеска на продольных рычагах. Она используется для ведущей оси. Конструкция подвески делает минимальной вероятность изменения ширины между колесами, а также оказывает влияние кренов на наклон колес. Когда во время поворота усиливается подача топлива, задняя часть машины немного приседает, из-за чего происходит развал передних колес. Когда уменьшается подача топлива, передняя часть становится ниже, а задняя часть машины поднимается.

Подвеска на двойных поперечных рычагах

С каждой стороны подвески есть два рычага, которые крепятся на раму внутри на эластичном креплении. Снаружи они соединяются со стойкой колеса. Преимущество данного типа подвески в том, что у Вас есть возможность отрегулировать все необходимые параметры и ее характер во время работы. Эта подвеска очень популярна на спорткарах, потому как на ней можно отрегулировать:

  • Высота центров крена;
  • Ширину колеи;
  • Развал колес;
  • Продольные и поперечные показатели;

Подвеска «МакФерсон»

В данном типе подвески имеется направляющая стойка и дополнительный нижний рычаг. Это позволяет качаться, когда работает верхний шарнир. Макферсон – это продолжение свечной подвески. Поворотный кулак скользит вверх и вниз по раме направляющей, которая обеспечивает поворот. Тип подвески макферсон очень популярен, потому как подвеска этого типа проста, компактна и недорогая.

Многорычажная подвеска

Многорычажная подвеска – это подвид подвески на двойных поперечных рычагах. Они применяются на машинах с задним приводом. Долгое время ее использовали спереди, но потом конструкторы смогли повысить управляемость и устойчивость машины. В новой подвеске уже не было ввинчивания.

Подвеска на продольных рычагах

Ее устройство следующее: один или два упругих элемента располагаются поперек кузова, а к ним присоединены продольные рычаги. Такая конструкция применялась, как правило, для задней подвески небольших легковушек, в настоящее время не применяется.

Впервые она была использована на автомобиле Фольксваген Жук, такое устройство имела его передняя часть. Одним их автомобилей, имеющих заднюю подвеску на продольных рычагах, был Рено 16. Эта машина интересна тем, что имела разную колесную базу слева и справа. Причина в том, что в конструкции ее задней оси применялись два торсиона, расположенных один позади другого.

Принцип работы торсионной подвески

Упругий металлический стержень размещают продольно в раме автомобиля или поперечно между рычагами подвески. Концы торсиона снабжены шлицевым соединением для надежной фиксации и имеют возможность регулировки. Для этого изменяют на несколько градусов начальный угол установки стержня, что увеличивает или уменьшает упругую силу скручивания.

Под нагрузкой усилие от колеса передается на рычаг, который в свою очередь начинает закручивать упругий элемент до достижения предельного значения. После снятие нагрузки колесо возвращается в исходное положение. Устройство торсиона в этом аналогично рессорной подвеске, когда происходит сжатие полосы металла. Но в отличие от рессоры, торсион быстрее реагирует на различные неровности и обеспечивает лучшую плавность хода.
