Что собой представляет этот скутер?
Все преимущества скутеров перед другими транспортными средствами относятся к модели «Сузуки Летс 2». Появившись в продаже впервые в 1996 году, этот скутер быстро завоевал популярность. Многие китайские производители мотороллеров заимствовали технические характеристики и дизайн этой модели для своей продукции.
Уже тогда скутер был стильным, удобным и популярным. А в 1999 году компания обновила дизайн. Теперь этот байк оснащен современной светотехникой и приобрел красивые обтекаемые формы. Кроме того, заметно улучшились его технические характеристики и ходовые качества.
Мопед «Сузуки Летс 2» — это идеальное транспортное средство для городских дорог. Он маневренный и послушный, хорошо вписывается в повороты, имеет плавный ход. Им может легко управлять даже человек, не знакомый с мототехникой. На скутере свободно разместятся два человека средней комплекции. Это отличный выбор для активных молодых людей, которые не любят простаивать в пробках и хотят быть мобильными.
Настройка карбюратора сузуки сепия
Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор
Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике
В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.
Настройка карбюратора сузуки летс 2 – Отрегулировать Карбюратор Мопеда Сузуки Летс 2
Регулировка карбюратора на скутере 2Т
Чистка карбюратора Suzuki Lets 2
Suzuki Let’s 2:Паравозик Тыр-Тыр-Тыр)
Как настроить карбюратор скутера
Как отрегулировать карбюратор на скутере. Теория (Мой Tact 24 Ч.7)
СВОИМИ РУКАМИ: ЧИСТИМ КАРБЮРАТОР Suzuki Lets 2

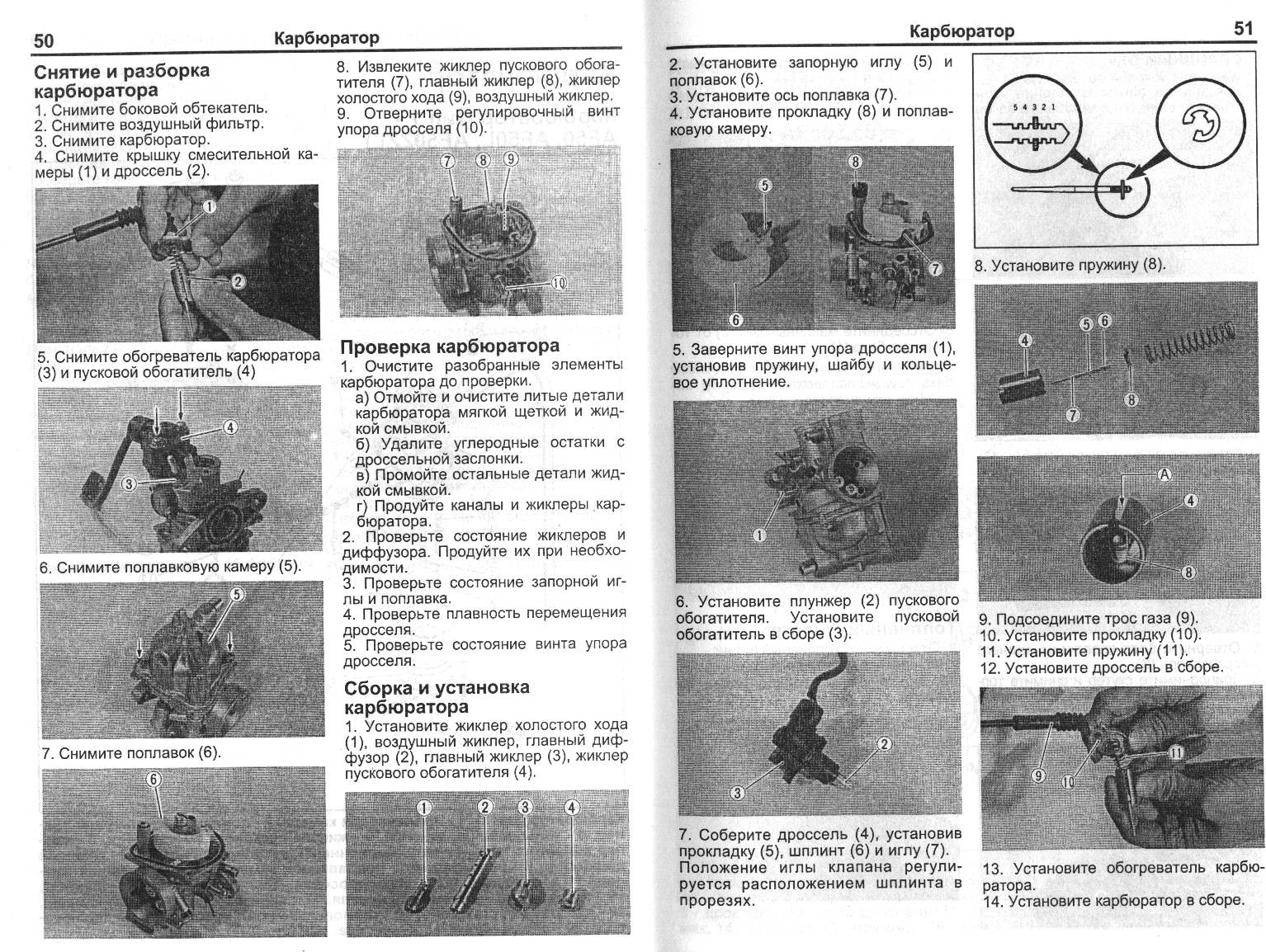

Карбюратор SUZUKI LET’S-1, LET’S-2, LET’S-2 NEW
Краткое описания подключения системы питания карбюратора SUZUKI LETS 2
Скутер дымит и плохо едет на холодном моторе: виноват ЭК
Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.
Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.
Снятие и установка вариатора Suzuki Sepia и Suzuki Address. Подробная инструкция.
Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.
Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке
С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni
Примите за правило – настраивать карбюратор следует при неизменных остальных компонентах системы. Если вы поменяете глушитель, цилиндр, фильтр, то вы собьете настройки и все надо начинать заново. Настраивать карбюратор надо на прогретом двигателе.
— Первым шагом следует настраивать главный жиклер системы в режиме полного газа
— Вторым настраивают положение иглы золотника и размер трубки вентури в режиме 1/4 — 3/4 газа.
— Последним настраивают режим холостого хода регулировочными винтами и размером жиклера холостого хода.
Примечание: в большинстве случаев заводские настройки карбюраторов удовлетворяют потребностям тюнинга и регулировать необходимо только размер основного жиклера, положение иглы золотника и винт холостого хода/смесеобразования.
Примечание: В поплавковой камере большое значение имеет калибровка расположения поплавка. Для каждой модели карбюраторов существует необходимое значение где должен располагаться поплавок поэтому рекомендую быть осторожными и не сбить регулировку (путем варварского отгибания поплавка), которая может лежать в пределах одного миллиметра (обычно меряется в этом положении от края поплавковой камеры до края поплавка).
3.1 Настраиваем главный жиклер
Желательно брать больший жиклер и уменьшать настраивая.
— Если на полном газу вы открыли подсос и мощность/обороты упали, то главный жиклер надо уменьшить. Если из глушителя льется топливо, свеча вся в черном мокром нагаре, двигатель по звуку захлебывается – надо уменьшать жиклер.
— Если на полном газу открытие подсоса увеличивает обороты, мощность – надо увеличивать жиклер. В этом режиме бедной смеси двигатель зачастую работает как часики звонко и четко, но не долго J, свеча белая.
— При правильном жиклере свеча остается коричневой на полном газу и мотор работает ровно.
3.2 Настраиваем холостой ход
— Чтобы определиться с размером жиклера холостого хода, откройте газ медленно до 10% от полного. Обороты должны плавно увеличиться.
— Если обороты сначала упали, а потом вернулись к прежним – жиклер холостого хода мал
— Если мотор звучит как если бы вы использовали подсос (захлебывается) – жиклер велик (это также может быть вызвано слишком открытым винтом качества смеси или закрытым — количества воздуха).
3.2.1 Настраиваем винт качества смеси (если он есть — регулирует смесь топлива с воздухом)
— полностью и быстро закручиваем винт, выворачиваем на пол оборота. Мотор почти глохнет
— выкручиваем медленно винт, Обороты должны возрасти. Выкручиваем пока не достигнем максимальных оборотов
— Вкручиваем обратно на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.2.2 Настраиваем винт регулировки подачи воздуха (регулирует подачу только воздуха)
— выкручиваем его на 4-5 оборотов. Мотор почти глохнет.
— Начинаем закручивать винт обратно, обороты начнут расти. Продолжаем вкручивать пока обороты не достигнут максимума и не перестанут меняться.
— Выкручиваем на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.3 Настраиваем режим частично открытого газа
Это режим когда ручка газа открыта с 1/4 до 3/4 хода. Игла золотника и трубка вентури отвечают за смесеобразование в этом режиме.
— Если в режиме полного газа мотор работает хорошо, а при частично закрытой ручке начинает захлебываться, значит смесь богатая и надо понизить иглу (переместив застежку на игле на несколько рисок выше) и наоборот. Если же игла уже находится в крайней позиции, то надо либо брать другую иглу (более толстую для богатой смеси и тонкую для бедной), либо подбирать другую трубку вентури (вряд -ли вам это понадобиться потому как найти у нас иглы и трубки можно только под долгий заказ).
Сайт об автомобилях, мотоциклах, мопедах. Покупка, ремонт, обслуживание, юридические тонкости.
Скутеры
Японская еще в середине 20 века начала выпускать скутеры. Первый мотовелосипед появился в 1952 году. Он был одноцилиндровым, с двухтактным двигателем объемом 36 кубических сантиметров. Этот скутер Suzuki PAWA FREE E1 позволил компании удачно стартовать в производстве мотовелосипедов. Они становились все более популярными, поэтому ассортимент моделей постоянно пополнялся, а их характеристики совершенствовались. Многие скутеры «Сузуки» опережали свое время и были самыми качественными на рынке.
Все модели скутеров этой компании довольно популярны. Они имеют современное техническое оснащение, удобное управление и модный дизайн.
- Популярной в конце 20 века была модель Suzuki Sepia, модернизированая по самым современным требованиям. Она идеально подходит для условий города.
- Потом на смену пришли скутеры Suzuki Lets 2. Они впервые появились на рынке в 1996 году и имеют увеличенный объем двигателя.
- Популярными являются также макси-скутеры с красивым современным дизайном и маневренностью. Преимуществом этих моделей являются качественные дисковые тормоза.
- А для спортивных и азартных людей прекрасно подойдут спортивные байки с прочной рамой и комфортной системой амортизации.
- Совсем недавно была произведена небольшая партия Suzuki Address V125G. Это очень легкие маневренные скутеры, прекрасно приспособленные к условиям города. Их преимуществами является встроенная защита от угона.
Холостой ход: особенности настройки
Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.
Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке
С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni
Примите за правило – настраивать карбюратор следует при неизменных остальных компонентах системы. Если вы поменяете глушитель, цилиндр, фильтр, то вы собьете настройки и все надо начинать заново. Настраивать карбюратор надо на прогретом двигателе.
— Первым шагом следует настраивать главный жиклер системы в режиме полного газа
— Вторым настраивают положение иглы золотника и размер трубки вентури в режиме 1/4 — 3/4 газа.
— Последним настраивают режим холостого хода регулировочными винтами и размером жиклера холостого хода.
Примечание: в большинстве случаев заводские настройки карбюраторов удовлетворяют потребностям тюнинга и регулировать необходимо только размер основного жиклера, положение иглы золотника и винт холостого хода/смесеобразования.
Примечание: В поплавковой камере большое значение имеет калибровка расположения поплавка. Для каждой модели карбюраторов существует необходимое значение где должен располагаться поплавок поэтому рекомендую быть осторожными и не сбить регулировку (путем варварского отгибания поплавка), которая может лежать в пределах одного миллиметра (обычно меряется в этом положении от края поплавковой камеры до края поплавка).
3.1 Настраиваем главный жиклер
Желательно брать больший жиклер и уменьшать настраивая.
— Если на полном газу вы открыли подсос и мощность/обороты упали, то главный жиклер надо уменьшить. Если из глушителя льется топливо, свеча вся в черном мокром нагаре, двигатель по звуку захлебывается – надо уменьшать жиклер.
— Если на полном газу открытие подсоса увеличивает обороты, мощность – надо увеличивать жиклер. В этом режиме бедной смеси двигатель зачастую работает как часики звонко и четко, но не долго J, свеча белая.
— При правильном жиклере свеча остается коричневой на полном газу и мотор работает ровно.
3.2 Настраиваем холостой ход
— Чтобы определиться с размером жиклера холостого хода, откройте газ медленно до 10% от полного. Обороты должны плавно увеличиться.
— Если обороты сначала упали, а потом вернулись к прежним – жиклер холостого хода мал
— Если мотор звучит как если бы вы использовали подсос (захлебывается) – жиклер велик (это также может быть вызвано слишком открытым винтом качества смеси или закрытым — количества воздуха).
3.2.1 Настраиваем винт качества смеси (если он есть — регулирует смесь топлива с воздухом)
— полностью и быстро закручиваем винт, выворачиваем на пол оборота. Мотор почти глохнет
— выкручиваем медленно винт, Обороты должны возрасти. Выкручиваем пока не достигнем максимальных оборотов
— Вкручиваем обратно на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.2.2 Настраиваем винт регулировки подачи воздуха (регулирует подачу только воздуха)
— выкручиваем его на 4-5 оборотов. Мотор почти глохнет.
— Начинаем закручивать винт обратно, обороты начнут расти. Продолжаем вкручивать пока обороты не достигнут максимума и не перестанут меняться.
— Выкручиваем на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.3 Настраиваем режим частично открытого газа
Это режим когда ручка газа открыта с 1/4 до 3/4 хода. Игла золотника и трубка вентури отвечают за смесеобразование в этом режиме.
— Если в режиме полного газа мотор работает хорошо, а при частично закрытой ручке начинает захлебываться, значит смесь богатая и надо понизить иглу (переместив застежку на игле на несколько рисок выше) и наоборот. Если же игла уже находится в крайней позиции, то надо либо брать другую иглу (более толстую для богатой смеси и тонкую для бедной), либо подбирать другую трубку вентури (вряд -ли вам это понадобиться потому как найти у нас иглы и трубки можно только под долгий заказ).
Сайт об автомобилях, мотоциклах, мопедах. Покупка, ремонт, обслуживание, юридические тонкости.
Настройка уровня бензина и правильного положения поплавка в камере
Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.
Фазу закрытия или открытия клапана определяет правильное положение поплавков
Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.
Настройка карбюратора сузуки летс 2 – Отрегулировать Карбюратор Мопеда Сузуки Летс 2
Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.
Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.
Карбюратор необходимо настраивать только на хорошо прогретом двигателе. То есть, прежде чем заниматься настройкой, нужно погонять скутер 10-15 минут.
У карбюратора, как правило, имеются два регулировочных винта. Тот, что размером поменьше – это винт качества смеси. Тот, что побольше – винт холостого хода. Впрочем, винта качества смеси может и не быть – тогда регулировка качества осуществляется манипуляцией с иглой дроссельной заслонки.
Заводские настройки таковы: винт качества откручен на 1,5-2 оборота, винт холостого хода – на 2,5 оборота. Что это значит? Это значит, что винты нужно сначала закрутить до упора по часовой стрелке, а затем открутить обратно на соответствующее число оборотов. Именно от этих начальных установок и следует начинать настройку. И в принципе, если при этом мотор будет работать устойчиво, а скутер разгоняться без провалов и до максимальной скорости, можно особо ничего и не регулировать. Но если это не так, то настройки не избежать.
Регулировка карбюратора Suzuki Sepia
Перед процедурой следует помнить, что при смене таких деталей как цилиндр, фильтры, глушитель, старые настройки карбюратора будут недействительны и придется снова проводить регулировку
Также крайне важно проводить регулировку жиклеров уже на прогретом двигателе. Процесс выполняется следующими действиями:
- Настройка иглы и размера трубки вентури при 1/3 газа;
- Настройка холостого хода и качества смеси.
Как выставить зажигание на скутере
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя
Нужная метка похожа на букву «Т»
В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать
Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально
Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга
Если зажигание бесконтактное, оно регулируется следующим образом
Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
Холостой ход: особенности настройки
Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.
Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке
С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni
Suzuki Sepia ZZ обслуживание карбюратора.
Скутер Suzuki Sepia ZZ-карбюратор
Карбюратор Sepia. Снятие и разборка. Глохнет скутер Suzuki Sepia.Скутер заводится и глохнет
Мастерская Pit_Stop:обзор и устройство карбюратора Mikuni(Suzuki Sepia)
Как подключить вакуумный клапан на скутере
запуск двигателя Suzuki Sepia без скутера
Регулировка карбюратора на скутере 2Т
Как отрегулировать карбюратор на скутере. Теория (Мой Tact 24 Ч.7)
Карбюратор на Suzuki Address OLD
https://youtube.com/watch?v=4YrCf8fvD3c
Доработка пускового обогатителя на Suzuki Sepia ZZ new
https://youtube.com/watch?v=iQif1xPbK2g
Suzuki Sepia ZZ обслуживание карбюратора.
Скутер Suzuki Sepia ZZ-карбюратор
Мастерская Pit_Stop:обзор и устройство карбюратора Mikuni(Suzuki Sepia)
Как подключить вакуумный клапан на скутере
Краткое описания подключения системы питания карбюратора SUZUKI LETS 2
Карбюратор Sepia. Снятие и разборка. Глохнет скутер Suzuki Sepia.Скутер заводится и глохнет
Ремонт МотоТехники / Вакуумный клапан или подача топлива в карбюратор
Почему не заводится SUZUKI Sepia Adress
Устройство и проверка вакуумного крана на скутере
Приступаем к замене коленвала на Suzuki Address с двигателем AD50.
| Итак, берем наш мотороллер и начинаем снимать двигатель.Откручиваем болт крепления амортизатора, отсоединяем шланги с карбюратора (при этом может пролиться немного бензина).Удобный доступ к двигателю можно получить, подложив под центральную подножку дополнительную подставку, например брусок. | |
| Снимаем шланг с маслонасоса (самый толстый), предварительно подготовив емкость для слива масла, или затыкаем его болтом подходящего диаметра.Отсоединяем проводку с карбюратора. Снимаем проводку с двигателя (на более свежих моделях достаточно отсоединить штекеры). | |
| Отсоединяем тросик газа с дроссельной заслонкой (на более свежих – тросик газа).Со стороны колеса откручиваем болт пластины фиксатора тросика заднего тормоза, отсоединяем тросик. |
Откручиваем ось крепления двигателя и снимаем его (лучше воспользоваться посторонней помощью или предварительно положить мотороллер на бок).Теперь производим разборку двигателя. Предварительно очистив его, недопустив попадания грязи в кривошипно-шатунную камеру.Последовательность операций – достаточно свободная, может отличаться от нашего примера. Снимаем крышку вариатора. Замеряем ширину ремня, с целью оценить степень износа (номинал 16.5 мм).Оцениваем наличие люфта коренного подшипника, покачав за шкив вариатора. Люфт недопустим.Снимаем крышку со стороны крыльчатки, саму крыльчатку (проверьте целостность лопастей), кожух с цилиндра, коммутатор. Снимаем головку цилиндра, сам цилиндр откручиваем от глушителя и снимаем, вынимаем стопорное кольцо пальца поршня, снимаем его
Обратите внимание, как стоит поршень, обычно в сторону выпускного окна направлена стрелка. При неправильной установке произойдет повреждение поршневой группы
Оцениваем люфт нижнего шатунного подшипника (может иметься небольшой люфт лево-право, вверх-вниз недопустим). Производим разборку вариатора. Снимаем стопорное кольцо, шайбу пружину, привод кик стартера. Застопорив коленвал, откручиваем длинной головкой гайку. Использование зубила недопустимо! Снимаем левую щеку шкива, правую щеку шкива.На данном этапе полезно оценить состояние роликов вариатора (они в правой щеке). Вынимаем шестерню привода электро стартера.
