Рекомендации
Мотобуксировщик, как говорилось выше, отличное транспортное средство для перевозки грузов и незаменимый транспорт для охотников и рыболовов. И огромный плюс их в том, что их можно чинить в полевых условиях, не затрачивая денег и много времени. Среди множества плюсов нужно учитывать и тот факт, что перед эксплуатацией данного транспортного средства нужна подготовка и проведение техобслуживания.
Перед подготовкой к зиме для начала нужно избавиться от остатков бензина в топливной системе, это касается и моторного масла. Сама конструкция рамы и ее основание нужно очистить и проверить, нет ли повреждений, а если вдруг имеются, исправить все с помощью инструментов и сварки. Затем все отшлифовать и покрасить. Раму можно также сделать своими руками, из металлических труб сделать прямоугольное сечение.
Дополнительно нужно натяжные цепи проверить, отрегулировать и смазать. Обязательно заменить масло в двигателе по сезону. При использовании мотобуксировщика при минусовой температуре нужно предусмотреть установку морозоустойчивой электрической проводки. Проверить и при необходимости обязательно заменить детали мотобуксировщика. Рекомендуется также заменить свечи зажигания. Если в зимний период часто будет использоваться транспорт, то желательно докупить аксессуары – для своего комфорта и чтобы хранить мотобуксировщик. Понадобятся специальный чехол, лыжный модуль и подогрев ручек.
Как сделать сани для мотобуксировщика своими руками, смотрите далее.
Источник
Необходимые материалы
Из чего сделать лыжи для саней снегохода? Рассмотрим сооружение простого варианта саней для снегохода из металлической трубы. Для того, чтобы сделать такую конструкцию, понадобятся:
Их недостатком является больший вес, однако служить они будет долго и безотказно. Единственное, что может понадобиться при эксплуатации такой конструкции — периодическая замена пластиковых лыж, которые будут изнашиваться со временем или могут быть повреждены при ударах о камни и корни.
Сани волокуши своими руками
Ввиду простоты конструкции разброс материалов для саней огромен.
Вы можете использовать всё что завалялось в гараже или на даче.
Ниже мы покажем наиболее простые и интересные самодельные решения собранные умельцами со всего мира.
Из за простой конструкции чертежи приводить нет смысла, т.к. проще изготовить из того что есть под руками. Размер и модель саней так же следует учитывать по вашему снегоходу. Слишком тяжелый прицеп снежик может не осилить.
Интересный вариант саней с плоским дном можно сделать взяв за основу канализационные трубы небольшого диаметра. Скрепляем трубы единым массивом и получаем очень крепкое днище с направляющими. Такой вариант саней хорошо себя ведет в движении и не боится корней деревьев и пеньков попадающихся под снежным покровом.
Размеры корпуса
Корпус или, как его еще называют, корыто является несущим элементом. От его размера напрямую зависят эксплуатационные свойства волокуши. Габариты корпуса – первое, с чем необходимо определиться на стадии проектирования. Здесь все просто – чем больше вещей вы собрались возить, тем больше должно быть корыто. Пространства должно хватить для рыболова и его снаряжения. Но есть еще один нюанс. Чтобы выход из строя мотобуксировщика не обернулся для вас катастрофой, необходимо предусмотреть возможность его транспортировки в корпусе. Тянуть сломанный мотобуксировщик значительно легче, чем нести его за спиной. В зависимости от индивидуальных потребностей длина корыта может достигать двух или трех метров, а ширина – метра.
Высота бортов не играет существенной роли. Здесь все аналогично – чем больше вещей – тем выше борта. Еще нужно учитывать высоту снега. Чем толще снежный покров в вашем регионе, тем большую высоту бортов необходимо делать. Но если у вас широкий мотобуксировщик и узкие волокуши, то этот показатель можно не учитывать, поскольку конструкция будет скользить по уже утрамбованному снегу. Высота бортов колеблется в пределах 30 – 50 сантиметров.
Сани-волокуши для мотособаки: отличительные особенности
Сани-волокуши для мотобуксировщика отличаются от саней для снегохода. Вообще снегоходы и буксировщики используют для разных целей. Первые, в основном, предназначены для отдыха или гонок в горах, тогда как вторые упрощают жизнь и работу северян. Поэтому волокуши для мотобуксировщика в первую очередь предназначены для перевозки небольших хозяйственных грузов. Эти сани обычно меньше размером и лучше преодолевают препятствия.
Некоторые волокуши для мотобуксировщиков ? это не просто прямоугольное корыто. Есть модели, которые напоминают настоящие сани. Такие волокуши могут быть поставлены на пластиковые лыжи (прикрепляются к основному корпусу) во избежание износа дна и увеличения их маневренности. Считается, что такая конструкция увеличивает срок их эксплуатации.
Цена вопроса
Для моего мотобуксировщика с мотором 6,5 л.с. и 380-й гусеницей покупать большие волокуши не видел надобности. Их назначение заключалось в перевозке водителя и может небольшого груза, не более. Для более массивных грузов будут использоваться самодельные металлические сани-волокуши.
Итак, на местном рынке я нашел подходящий вариант стоимостью всего 1000 рублей. Размеры волокуш — примерно метр на полметра. Никакого усиления, только пластиковое корыто. Цена точно такого же корыта, но с обвязкой, составляла уже около 3 тысяч рублей. Сварить обвязку из стального профиля — дело пары часов, поэтому купил эти пластиковые волокуши без усиления за, как мне кажется, адекватную цену в 1000 руб. Во всяком случае дешевле я нигде не нашел.

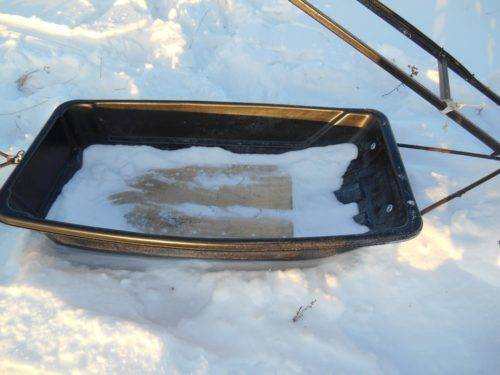

Небольшие пластиковые волокуши
Обвязка пластиковых волокуш
Сани-волокуши будут испытывать относительно небольшую нагрузку, поэтому основательно их усиливать не вижу смысла. Это приведет лишь к утяжелению конструкции, что нежелательно. Поэтому было решено лишь провести под днищем полозья из профиля 20×20мм и соединить их между собой спереди и сзади.
Спереди были вварены 2 проушины из этого же профиля, в которые пропущено прицепное устройство. А сзади было приварено кольцо для сцепки с еще одними волокушами.
На дно волокуш была уложена фанера, которая саморезами была прикручена к полозьям. Т.е. днище пластиковых волокуш оказалось зажатым между фанерой и полозьями. Чтобы пластик не треснул, под саморезы были предварительно просверлены отверстия.
Передняя часть полозьев была загнута уже проверенным способом: болгаркой делаются пропилы в половину толщины квадратной трубы, профиль гнется нужным образом, после чего пропилы завариваются.
Конструкция получилась достаточно жесткой, первые испытания прошла успешно. Волокуши в глубоком снегу показали себя гораздо лучше предыдущих металлических.
Вывод
В принципе, делать обвязку и вообще как-то усиливать пластиковые волокуши необязательно. Я спокойно ездил на волокушах без какого-либо усиления. Но, во-первых — это не очень удобно, т.к. днище прогибается под ногами и нет никакой жесткости. Во-вторых — скользко. В-третьих — сложно сзади прицепить еще одни сани-волокуши и, наконец, в-четвертых — срок их службы без усиления заметно меньше.
Подготовка китайского двигателя к зимеПервые доработки самодельной мотособакиСнегоход или мотособака: что лучше?Гусеничный модуль на автоАэросани
Как самому сделать сани для снегохода из металлических труб
В общих чертах сборка металлических санок происходит по тому же принципу, что и в случае с пластиковыми трубами. Единственным отличием является технология соединения заготовок. Если пластик паяли, то, чтобы сделать своими руками нарты для снегохода из стальных трубок, их придется сварить.
Все элементы металлических саней сваривают электросваркой
Сначала из трубок сваривают прямоугольный каркас. Состоит он из стоек и платформы. Лыжи можно выгнуть из пластиковой толстостенной трубы или использовать нержавеющую полосу шириной от 20 см. Полозья крепят к стойкам рамы. На платформу укладывают фанерный лист. Спереди к раме приваривают дышло для зацепки со снегоходом.

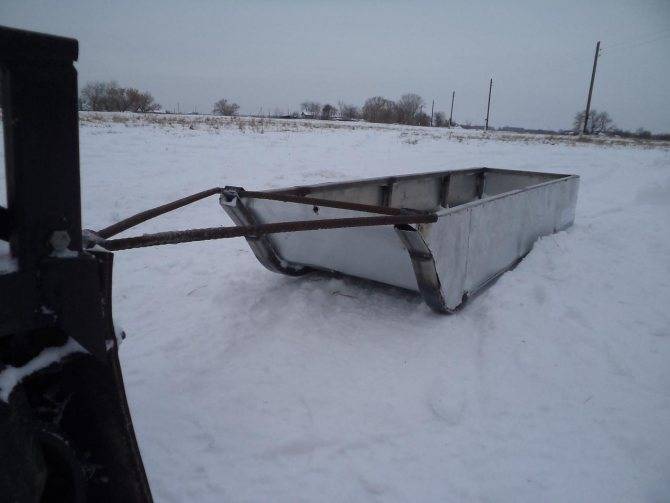

Сани-волокуши для мотобуксировщика своими руками
Приветствую! В продолжение предыдущей статьи про мотобуксировщик на деревянных склизах рассмотрим создание самодельных саней-волокуш для него. Изначально планировалось просто купить готовые пластиковые волокуши, но позже, после покупки листа оцинкованного железа выяснилось, что его как раз хватит и на мотобуксировщик, и на волокуши. Поэтому было решено докупить немного стального профиля и потратить несколько часов времени на постройку саней. Теперь обо всем по порядку…
Материал
Сани-волокуши изготовлены из стального профиля 20×20 мм и 20×40 мм и листа оцинковки размером 2×1,25 м. Т.е. из тех же материалов, что и сам мотобуксировщик.
Профиль, оцинковка и фанера
Прицепное устройство самодельное, сварено из арматуры в виде треугольника, на вершине которого приварен крюк.
На дно был уложен лист фанеры и закреплен с помощью саморезов.
Форма и размеры
Волокуши имеют стандартную прямоугольную форму с изгибом в передней части. Длина составляет около 170 см, ширина — 40 см. Получается, что размеры саней-волокуш немногим больше мотособаки. Ширина подбиралась с тем расчетом, чтобы сани могли спокойно ехать по колее мотобуксировщика и при этом были бы не слишком узкие.
Процесс постройки
На создание волокуш вдвоем было потрачено около 6 часов. Как и в случае с мотособакой не было никаких чертежей; все размеры вычислялись “на месте”. Тут все еще проще, чем сварить раму для буксировщика.
Прежде всего был сварен прямоугольный каркас, который будет верхней частью рамы.
Основа саней-волокуш
Далее к нему были приварены стойки, которые соединяются поперечинами. Эти поперечины будут находиться на дне саней и к ним после полной сборки будет прикручена саморезами фанера.
После этого были изготовлены полозья из профиля 20×40 мм. Они будут закреплены по краям волокуш и будут выступать в роли лыж, а также придадут дополнительную жесткость всей конструкции.
Если нет трубогиба, ту изогнуть профиль можно с помощью болгарки и сварки. Делаем несколько пропилов на половину толщины профиля, сгибаем и фиксируем сваркой.
Таким образом можно задать любой угол изгиба.
После этого остается лишь собрать конструкцию. Отрезаем необходимое количество от листа нержавейки, размечаем, вырезаем все лишнее на месте изгибов.
Далее сверлим отверстия достаточно большого диаметра в местах стоек рамы для того, чтобы приварить эти стойки к полозьям. Делать это удобно с помощью ступенчатого сверла. Т.е. лист нержавейки у нас будет как бы зажат между полозьями и рамой волокуш.
Далее с помощью заклепок прикрепляем лист к полозьям, ставим сверху раму и через отверстия свариваем ее с полозьями.
После загибаем борта и также прикрепляем их к раме заклепками. Почти готово, осталось лишь тщательно проварить и проклепать все участки, зачистить острые углы болгаркой, изготовить прицепное устройство и закрепить фанеру.
Прицепное устройство волокуш
Кстати, крюк как на фото вырывает из-за того, что его подпружиненная закрывающая часть слишком хлипкая и ее просто выламывает наружу. Поэтому лучше поставить что-то понадежнее.
Вывод
Волокуши, изготовленные своими руками, обладают рядом достоинств. Прежде всего надежной металлической конструкцией. Конечно, заводские пластиковые сани-волокуши тоже крепкие, но все же к металлу доверия больше, чем к пластику. Плюс можно изготовить волокуши любых форм и размеров. И наконец, стоимость их изготовления по затратам на материалы не превышает 1500 рублей, что гораздо дешевле, чем купить готовые волокуши.
Продолжение…
Как я сделал толкач из мотобуксировщика своими руками
В прошлый раз, когда я делился с вами своей радостью по поводу изготовления своего первого буксировщика-толкача, я обещал рассказать технические подробности . Что же, попробуем.
Мне страшно повезло, и у меня в хозяйстве имелась старая рама от мотоцикла «Минск», поэтому мне не пришлось изобретать самый сложный и ответственный узел — шарнир соединения переднего корыта и дышла буксировщика. Я думаю, что тут подойдет даже велосипедная вилка, так как нагрузки в данном узле незначительны. От моей ржавой рамы я просто отрезал под корень рулевой стакан вместе со всеми потрохами и пока отложил его в сторону.
После этого мне предстояло определиться с конструкцией дышла. Я много думал, прикидывал, и читал о том, что мастерят другие люди. И во всех конструкциях, что кустарных, что серийных — дышло крепилось к буксировщику шарнирно. То есть сам буксировщик мог свободно качаться. Это, конечно, очень хорошо, и толкач при таком способе соединения его с корытом, по идее, должен иметь лучшую проходимость. Но во-первых, узел получается очень громоздким и сложным в изготовлении (в хорошем неколхозном исполнении); и во-вторых, такое соединение требует очень точных расчетов развесовки конструкции, так как буксировщик должен ехать по снегу по возможности горизонтально, не зарываясь ни носом, ни кормой.
Плюсы и минусы мотобуксировщика
Что же прельщает в мотособаке поклонников зимней рыбалки? У этой техники есть несколько достоинств, хотя имеются и некоторые слабые стороны.
В первую очередь, обращая внимание на мотобуксировщик, следует помнить, что эта техника создана для перемещения на короткие расстояния. Скорость передвижения ее в несколько раз меньше, чем у снегоходов
Да и в комфорте мотособака уступает конкуренту, т. к. находиться на платформе можно стоя или сидя на рыболовных принадлежностях.
Что касается достоинств мотобуксировщика, то необходимо отметить несколько моментов:
- Важнейшим преимуществом мотособаки перед другой техникой является низкая стоимость. Благодаря экономичности мотора за час езды буксировщик потребляет всего 2,5 л бензина. Недорого стоят также расходные материалы и запасные части.
- Мотособака выгодно отличается от конкурентов высокой проходимостью. Техника без проблем справляется с труднопроходимыми местами, которые создают серьезные проблемы для снегоходов.
Буксировщики оснащаются разными вариантами подвесок, каждый из видов разработан под определенные условия.
- При выборе техники со склизовой конструкцией можно будет штурмовать рыхлые сугробы различной величины. Снежная масса не проходит сквозь плотные гусеницы, благодаря чему у мотособаки сохраняется высокая мощность и повышается проходимость. Но вот при езде по гладкому льду или обледеневшей дороге возникает сильная вибрация и наблюдается повышенный нагрев склизов. Так как снег не попадает на скользящие направляющие, они не охлаждаются, что грозит преждевременным износом деталей.
- У каткового варианта подвески нет такого недостатка. Мотобуксировщик мягко движется и по гололеду, и по заснеженным поверхностям. Только в глубоком рыхлом сугробе резко падает проходимость, а мотору не хватает мощности. Причиной такого явления становится попадающий внутрь гусениц снег.
Покупать или не покупать
Не все любители зимней рыбалки располагают неограниченным запасом денег.
По этой причине покупка мотособаки должна быть обоснована с финансовой точки зрения. И в первую очередь нужно сделать анализ тех целей и задач, для решения которых приобретается мототехника.
Во многих случаях можно обойтись и без специализированной продукции:
- Мотособаки абсолютно не нужны удильщикам, которые проживают рядом с водоемом. Даже километровая прогулка по замерзшему озеру будет полезной и для молодежи, и для пожилых рыболовов. При преодолении рыхлого снега с кучей снаряжения на плечах прекрасно тренируются мышцы ног и сжигаются лишние калории.
- Некоторые любители рыбалки успешно добираются до любимых водоемов на автомобилях. При наличии хороших дорог, которые очищаются от снега всю зиму, можно преодолевать сотни километров. Останется пройтись немного по водоему, чтобы найти уловистую лунку.
- Но когда необходимо исследовать огромное водохранилище или крупную реку, то в этом случае понадобится надежная мотособака. Ведь по тонкому льду рискованно ехать на автомобиле. Да и вдоль берега редко удается далеко продвинуться на машине. В этом случае остается сделать выбор в пользу снегохода или мотобуксировщика. И если у первого из них имеется неоспоримое преимущество в скорости, то мотособака пригодится для других случаев.
Снегоходы из мотоблока на колесах
Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.
Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.
При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.
Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.
Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.
Остальные конструктивные элементы
Для повышения устойчивости и исключения возможности заноса на внешнюю контактирующую с опорной поверхностью сторону дна устанавливают полозья. Такие конструктивные элементы также используются в санях. Но полозья саней монтируются не на корпусе, а на отдельных ножках. Такое решение позволило значительно уменьшить пятно контакта саней с опорной поверхностью. Благодаря этому сани едут легче, но они безнадежно грузнут в глубоком снегу.
В нашем случае полозья будут крепиться непосредственно к корпусу. Если он деревянный, то для монтажа используются саморезы, а если корыто пластиковое, то полозья садятся на заклепки. Этот конструктивный элемент может изготавливаться своими руками из алюминиевых реек, пластиковых или металлических труб. Полозья обеспечивают устойчивость, уменьшают износ и придают дополнительной прочности дну корыта.
Сцепка корпуса и мотобуксировщика может обеспечиваться различными способами. Самый простой – веревка и пожарный карабин. Но в этом случае при уменьшении скорости корыто будет двигаться по инерции, и ударяться в мотоблок. Более жесткую связь можно обеспечить благодаря применению шарниров. Можно использовать автомобильный карданный вал или сделать шарнир самостоятельно.
На дно пластиковых средств передвижения укладывается настил. Это необходимо для обеспечения дополнительной жесткости корпуса и предотвращения скольжения ног. Настил изготавливают из фанеры или деревянных брусков. Фанера должна иметь специальную пропитку, позволяющую противостоять воздействию влаги.
Волокуши для мотобуксировщика намного практичнее и безопаснее саней. В отличие от саней, это средство передвижения не создает большой нагрузки на лед. Волокуши станут незаменимым помощником на зимней рыбалке.
Изготовление саней
Инструменты и материалы
Как только вы определились с размерами, можно приступать к работе.
Для того чтобы изготовить сани для снегохода из труб ПВХ, понадобятся следующие инструменты и материалы:
- полимерные трубы для саней (их приобретают в магазине, но можно использовать и старые, оставшиеся после ремонта или демонтажа отслужившей водопроводной системы);
- ножовка по металлу или специальные ножницы для порезки пластиковых труб;
- аппарат для сваривания труб и фитингов;
- промышленный фен, с помощью которого будут разогреваться, и гнуться пластиковые трубы;
- острый слесарный нож;
- шлифовальная бумага, напильник;
- маркер для разметки деталей;
- болты и гайки для закрепления деталей;
- металлические уголки, которые укрепят узловые места сборки.
Koira T15E PRO
Надёжная всесезонная мотособака для бездорожья.
| Страна | Россия |
| Средняя цена | 124 000 руб. |
| Рейтинг | 5.0 |
Мини танк высокой проходимости Койра Т15Е укомплектован 2 всесезонными сборными из раздельных трак гусеницами шириной 210 мм, высотой грунтозацепа 21 мм. Комплект зимних резиновых цельнолитых гусениц при желании приобретается дополнительно. Цельная стальная 3 мм рама с амортизирующими подушками усилена поперечным лонжероном. Двигатель и трансмиссия установлены в центральной, передней части рамы. Подвеска на камерных надувных колёсах, трансмиссионный вариатор «Сафари», ручной и электростартер. Двигатель 15 л.с. китайский Lifan 190 FD, ZONGSHEN ZS 190 FE или американский Briggs & Stratton 14HP2100 развивает скорость до 40км/ч. При массе 148 кг в сцепке перевозит до 650 кг груза. Защитный капот из стеклопластика или тканевый усиленный пластиковыми пластинами. Многопозиционный руль с простым фиксатором положений для управления сидя или стоя. Возможность установки на мотособаку реверс-редуктора и съёмного модуля повышающего проходимость. Габариты для транспортировки 1460х870х840 мм. Плавающий по мелководью и болотам мотобуксировщик. Быстрый доступ к ведущим узлам и легкосъёмнные корпуса упрощают разборку и годовое обслуживание собаки.
Koira T15E PRO
Рейтинг пользователей4 голосов6.6
Плюсы
15-сильный двигатель
Возможность везти на буксире до 650кг
Многопозиционный руль
Высокая скорость движения (до 40 км/ч)
Минусы
Узкие гусеницы (210 мм)
Слабая маневренность
Высокая средняя цена
8.8
Рейтинг
Выводы
Всесезонный мини танк, плавающий по мелководью
Фото
Итоги
Так как самодельные сани для снегохода своими руками будут использоваться зимой, необходимо тщательно подходить к выбору материалов и комплектующих, которые должны хорошо переносить самые низкие температуры.
Кроме того, необходимо учесть, что конструкция будет довольно часто подвергаться ударам, следовательно, они должны быть еще и очень прочными.
Если вы решите сделать не грузовые, а пассажирские
сани, к вопросу необходимо подойти очень тщательно. Безопасность при этом должна стоять на первом месте — это касается как выбора материалов, так и той тщательности, с которой надо соединять все детали.
Скорости при перемещении на снегоходе могут быть большими, а встречи с препятствиями обычно происходят неожиданно, поэтому надо продумать все важные моменты, чтобы конструкция ваших пассажирских саней была как можно более надежной.
Наличие саней дает множество дополнительных возможностей, при этом сделать такую конструкцию своими руками не так сложно. Ее сооружение не потребует больших затрат и не займет много времени.
При этом важно учитывать, что не бывает универсальных саней на все случаи жизни — а это значит, что в идеале стоит иметь комплект из нескольких разных конструкций, которых будет достаточно для любых ситуаций. Если вы делаете их своими руками, тщательно подходите к выбору материалов и к самому процессу работы
В этом случае сани, которые вы сделаете, будут надежным и долговечными
Если вы делаете их своими руками, тщательно подходите к выбору материалов и к самому процессу работы. В этом случае сани, которые вы сделаете, будут надежным и долговечными
и прослужат вам долгие годы.
Всем известная поговорка: «Готовь сани летом, а телегу зимой», как нельзя лучше подходит к теме этой статьи.
Выпал снег, хочется получить удовольствие от всех зимних удовольствий, и мы в первую очередь идем в магазин за экипировкой.
