Как правильно отрегулировать фары самому

Настройка линзованных фар

Линзованные фары бывают двух видов – с возможностью регулировки и нерегулируемые. Приборы, не поддерживающие корректировку, обойдутся по минимуму, но пользоваться ими не стоит. В некоторых линзованных приборах присутствует автоматический регулятор.

Чтобы настроить пучок, используются регуляторы, расположенные в задней части корпуса, в подкапотном пространстве. Однозначные рекомендации отсутствуют, потому что для каждого автомобиля надо применять разные средства. Обычно применяются рукоятки или регулировочные болты. На упаковке указана общая инструкция по настройке, которая подойдет для базовой коррекции.

Причины нарушения регулировки света фар

Вцелом, причин существует огромное множество. Перечислим основные из них:

  • Перегорание лампочки. Ни для кого не секрет, что лампочки время от времени перегорают, и их приходится менять;
  • Попадание в крупную выбоину на высокой скорости;
  • Неисправность корректора;
  • Последствия легкого ДТП;
  • Установка ламп сомнительного качества.

Бывают случаи, что автовладелец заменил лампочку, но она продолжает плохо светить. Тогда начинаются рассуждения, почему так происходит. В этом случае причиной могут быть как новые световые элементы, так и неаккуратно произведенный монтаж. Также лампочки могут оказаться плохого качества. Такие лампы изготавливают без соблюдения каких-либо правил и требований, поэтому часто они имеют смещенные спирали. Удивляться плохому «изображению» не приходится! Рефлектор не в силах уловить луч, правильно его сформировать и создать правильный вектор на дорогу. Здесь ничего нельзя поделать, кроме, как обзавестись новой партией лампочек, только на этот раз — качественной.

Регулировка света фар своими руками.

Итак, для самостоятельной регулировки света фар вам потребуется:

  • ровная горизонтальная площадка,
  • вертикальная стена,
  • темнота и набор шестигранников либо отвертка, желательно, также иметь рулетку (от пяти метров).

В первую очередь перед регулировкой света фар необходимо стать на ровную площадку на расстоянии около 5 метров от вертикальной стены, строго перпендикулярно ей. Далее замеряем рулеткой расстояние от земли до центра вашей фары (место установки лампы) и наносим на стене параллельную земле линию, на только что замеренной высоте. Проецируем середину вашего автомобиля на линии стены и проводим в данном месте вертикальную линию, перпендикулярную ранее проведенной.

Следующий этап можно начинать, только зная какой из винтов на фарах вашего автомобиля отвечает за движение фары: вертикальное, горизонтальное. Данную информацию всегда можно почерпнуть в инструкции по эксплуатации либо ремонту вашего автомобиля. Если таковой у вас нет, на помощь вам придут: глобальная сеть – Интернет, где на разных форумах и сайтах вы всегда найдете статьи касательно регулировки света фар в конкретно вашем случае (автомобиле вашей марки нужного года выпуска), или советы соседа, имеющего такой же автомобиль, если, конечно, он в курсе того, о чем вы его спрашиваете.

Так, разобравшись с техническим моментом регулировки, включаем ближний свет фар. У кого слабенький аккумулятор — предварительно заведите ваше авто, а то может случиться конфуз, когда вы довольный завершением процедуры регулировки фар сядете в водительское кресло, повернете ключ на старт и вместо звука вращающего коленчатый вал стартера услышите мерзкий звук щелкающего реле – аккумулятор сел и не способен завести автомобиль.

Теперь смотрим на стену. На ней вы должны увидеть лучи от обеих фар в виде двух крыльев, одно крыло (левое) будет прижато к земле (параллельно ей), а правое крыло поднято вверх. Уровень обеих левых крыльев должен располагаться на отчерченной вами линии либо близко к ней, а расстояние от точек соприкосновения правового и левого крыла проекции светового луча до осевой линии должно быть одинаковым. Если перед вами совершенно иная картина, то, следовательно, необходима регулировка света фар своими руками, берем шестигранник либо отвертку, зависит от того, чем вам необходимо крутить регулировочные винты, и идем воспроизводить идеальную картинку описанную выше. Работа, конечно, может затянуться, но она не так трудна, как можно ее было первоначально представить.

Кстати, для тех, кто имеет корректор фар, перед регулировкой выставите его на положение «0», соответствующее полностью заправленному автомобилю с одним водителем, конечно, если ваш в багажник не загружен под завязку мешками с цементом. Иначе придется поднапрячься и разгрузить. И, как вы, наверное, уже догадались, после проведенных настроек необходимо сеть за руль и оценить возможные изменения при вашей посадке.

Выстроив на стене лучам света фар необходимую картинку, можете себя поздравить, вы успешно завершили данное мероприятие. Теперь вы со спокойно совестью можете двигаться по ночным автострадам, без угрызений совести, что возможно кого-то слепите светом своих фар. И если вам моргнет встречное авто, то, скорее всего, его водитель просто сигнализирует вам о спрятавшихся в кустах с радаром сотрудниках автомобильно инспекции, а не о том, что вы его ослепили.

Ну, а в завершении данной инструкции хочу отметить еще один факт: иногда на просторах интернета можно увидеть вопросы о какой-то регулировке света задних фонарей, так вот, скажите тем ребятам, которые задают такой вопрос, что задние фонари не регулируются. Единственное, что необходимо периодический делать, это проверять их на предмет перегоревших лампочек и обязательно устанавливать те, которые рекомендует производитель.

А на этом все. До новых встреч!

 Видео по регулировке света фар

https://youtube.com/watch?v=E0744IgpQfI

Рекомендую прочитать:

Замена салонного фильтра Шевроле Лачетти.

Замена термостата ВАЗ 2114.

Как проверить ДМРВ ВАЗ 2114?

Как проверить генератор на машине, не снимая?

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать данную процедуру самому. При этом часто бывает так, что неаккуратное вращение винтов может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто причиной становится помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает), однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет значительно улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих странах такие манипуляции и внесения изменений в конструкцию автомобиля запрещены. Более того, даже если после такой установки с контролирующими органами не возникает проблем, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно

Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт даже в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также ухудшает безопасность как самого владельца авто с такой оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на дорогу, избегая при этом ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель фар или постоянно следить за их чистотой. Если есть корректор фар, в обязательном порядке следует им пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что если регулировка фар своими руками выполняется в кустарных условиях, важно не забывать и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень освещения правой обочины можно немного улучшить, приподняв правый край светового пучка немного выше

Как правильно пользоваться световыми приборами автомобиля

Дальний свет

Дальний свет включаем в темное время суток, при недостаточной видимости и в туннелях. При этом Правила допускают пользоваться в этих случаях и ближним светом. Дальний переключаем на ближний в следующих случаях:

— при встречном разъезде (за 150 метров до встречного автомобиля);

— при встречном разъезде на большем расстоянии, если водитель встречного автомобиля «поморгал» вам фарами;

— во всех случаях, когда ваш дальний может ослепить водителей встречных;

— в населенных пунктах, если дорога освещена.

Можно воспользоваться дальним светом и при обгоне. Пункт 19.11 ПДД позволяет водителю «поморгать» дальним для предупреждения об обгоне.

Ближний свет

Ближний свет фар, как и дальний, включаем ночью, в туннелях и при недостаточной видимости. Днем включаем ближний или ДХО (пункт 19.5 ПДД).

Кроме этого, пунктом 19.3 установлена возможность использования ближнего света при остановке и стоянке в темное время суток на неосвещенных участках или в условиях недостаточной видимости. В этом случае ближний свет используется как дополнение к габаритным огням.

Противотуманки

Противотуманки можно использовать в условиях недостаточной видимости, а также в ночное время на неосвещенных участках вместе с дальним или ближним светом фар. Передние противотуманные фары, кроме того, можно использовать и самостоятельно (вместо ближнего света или ДХО) при движении в светлое время суток (пункт 19.4 ПДД).

Стоит отметить, что ПДД разрешают использовать задние противотуманные фонари исключительно в условиях недостаточной видимости.

Обращаю внимание, что сам термин «недостаточная видимость» (видимость дороги менее 300 м в условиях тумана, дождя, снегопада и тому подобного, а также в сумерки) подразумевает лишь ухудшение видимости в связи с погодными условиями. Ни извилистая дорога, ни растущие вдоль обочины деревья (ограничивающие обзор и видимость), ни здания и сооружения к недостаточной видимости никакого отношения не имеют

Не забудьте еще, что ПДД запрещают совмещать задние противотуманки со стоп-сигналами.

Спорные моменты

Давайте рассмотрим типичные случаи, когда инспектор ДПС обвиняет водителя в нарушении правил пользования световыми приборами.

В КоАП РФ за подобное нарушение предусмотрена ответственность в виде предупреждения или штрафа в 500 рублей (статья 12.20).

1. Вы видите в засаде экипаж ДПС и предупреждаете других водителей «морганием» дальним светом. Такие действия не возбраняются, так как прямого запрета на них в ПДД нет.

2. Ночью при въезде в населенный пункт по освещенной дороге вы не переключились на ближний. За это вас обоснованно привлекут к ответственности, так как необходимость переключиться на ближний установлена пунктом 19.2 ПДД. Если же дорога не освещена, можно продолжить движение на дальнем свете.

3. В светлое время суток для обозначения транспортного средства на дороге вы едете с передними противотуманками и так же проезжаете туннель. На выезде вас останавливает инспектор. Наказание будет справедливым. Ведь согласно пункту 19.4 противотуманки допускается использовать вместо ближнего света, тогда как пункт 19.1 говорит о необходимости включить дальний или ближний при проезде туннеля.

К слову, такая же ситуация и при движении с ДХО. Въезжая в туннель, нужно включить ближний или дальний. С ДХО по туннелю ехать нельзя.

4. Если вы в темное время суток не переключаетесь с дальнего на ближний при встречном разъезде, наказание будет справедливым. Даже если встречные вас об этом не просят, пункт 19.1 ПДД говорит о необходимости перехода на ближний не менее чем за 150 метров от встречного автомобиля.

5. Днем в населенном пункте вы двигаетесь с дальним светом фар. В этом случае состава нарушения нет, так как прямой запрет на использование дальнего света в населенном пункте один — темное время и освещенная дорога.

6. Движение по городу в темное время суток с ДХО повлечет за собой штраф. В этом случае ПДД однозначно требуют включать либо ближний (если дорога освещена), либо дальний, если освещения в населенном пункте нет.

7

Если на автомобиле не работает одна фара (не важно, ближний свет или дальний), к ответственности вас привлекут уже по другой статье — часть 1 статьи 12.5 КоАП РФ (наказание такое же — предупреждение или штраф 500 рублей)

Алгоритм регулировки фар Нивы Шевроле

Перед началом следует тщательно вымыть всю оптику Нивы. Необходимо протереть её, а при наличии дефектов или повреждений заменить новой. Малейшая трещина или скол не даст желанного результата по регулировке света.

С внутренней части капота находим по два регулировочных болта на корпусе. Один отвечает за горизонтальную настройку, второй – за вертикальную. Поочерёдное подкручивание приведёт к точному выставлению светового луча на должный уровень. Иногда случается так, что не хватает нескольких миллиметров до долгожданного уровня.

В таком случае, следует подложить несколько шайб у основы крепления корпуса. Для этого нужно демонтировать фару, надеть на крепления штекеров пару шайб и установить оптику снова на прежнее место. Пошаговая инструкция — как проводится регулировка фар Нивы Шевроле:

  • находим ровную площадку с ровной стеной;
  • готовим скотч и мел для черчения линий на стене;
  • подъезжаем на расстояние 2 метров к стене;
  • не глушим мотор, включаем ближний свет;
  • выжимаем ручной тормоз для безопасности;
  • устанавливаем корректор фар в среднее положение, если он имеется;
  • помечаем мелом центр светового луча каждой фары. Это можно сделать как мелом, так и в виде крестиков скотчем;
  • отъезжаем на расстояние в 5 метров;
  • полученные ранее точки соединяем ровно линией;
  • точно посередине полученного отрезка проводим вертикальную линию, означающую середину кузовной части технического средства;
  • ниже на расстоянии 7 сантиметров чертим линию, под названием секущая;
  • включаем ближний свет;
  • в капотной части находим регулировочные винты в корпусе пластика фары. Начинаем их понемногу подкручивать так, чтобы световой пучок лёг аккурат между линией горизонтальной и секущей;
  • теперь, когда выставлен ближний свет, переходим к дальнему свету. В идеале, дальний свет не придется регулировать;
  • при нормальных условиях работы качество освещения должно улучшиться. Если такового не произошло, значит ищите причину нарушения кузовной геометрии. Возможно, была авария или ДТП, о котором вы не знаете.

Зачем нужна регулировка фар

Регулировка передних фар должна выполняться в обязательном порядке. В первую очередь она необходима после замены фонарей, но некоторые водители даже не знают, что ездят с неправильным светом.

Стоит разобраться, по каким причинам следует уделять особое внимание отладке

  • Лучшее освещение;
  • Безопасность для окружающих;
  • Максимальная эффективность.

Обслуживание автомобиля – первостепенная задача для владельцев. Ошибочные действия приводят к катастрофам, которые невозможно исправить. Воспользовавшись доступной инструкцией, стоит настроить свет, чтобы на фото увидеть результат.

Лучшее освещение

После настройки фар головного света водитель получает отличное освещение дорожного полотна. За счет этого ему удается исключить опасные ситуации, связанные с невидимыми предметами. С подобными случаями приходится сталкиваться на каждом шагу в ночное время суток, поэтому выезжать без подготовки нельзя. Да, люди считают, что привыкают к неудобству, но нет смысла соглашаться на лишний дискомфорт. Для достижения нужного результата не придется посещать станцию технического обслуживания, значит, стоит потратить чуточку собственного свободного времени.

После настройки фар головного света водитель получает отличное освещение дорожного полотна

Безопасность для окружающих

Правильная регулировка всех фар обеспечивает безопасность для окружающих автомобилей. Постоянно столкновения происходят от того, что водителя слепят светом другие машины. На высокой скорости он мгновенно теряется и не может оценить ситуацию. На мокрой дороге это приводит к аварии, которую избежать не получится. Причиной оказывается оплошность, допущенная по привычке. Раньше автовладельцы не занимались подобным обслуживание, а оно необходимо. Теперь мастера советуют серьезно относиться ко всем деталям, способным повлиять на передвижение.

Максимальная эффективность

Если при близком свете дорога остается темной, причиной является неправильная регулировка. Некоторые люди полагают, что им нужно установить более мощную лампочку, но это ошибка. В таких ситуациях автовладельцу следует лишь задуматься о настройке. После нее будет обеспечена максимальная эффективность, которая покажет, насколько полезными становятся фары во время поездки. Об этом говорят профессионалы, отлично знающие, на что способна их машина.

Для передних фар существуют определенные установки. Раньше они проверялись только в мастерских, поэтому водители были уверены, что изменить недостаточное освещение и дискомфорт невозможно. Сегодня существует простая инструкция, позволяющая изменить угол наклона лучей. После чего дорожное покрытие перед транспортным средством становится видимым. Во время движения автомобиля тот нюанс остается основным, так что забывать о нем нельзя, если хочется спокойно отправляться в поездку на большое расстояние.

Похожие публикации

Подготовка к выполнению регулировки

Чтобы добиться правильного положения головных световых приборов, процедуру настройки нужно выполнять в определенных условиях. Проведите следующие подготовительные работы:

  1. Отыщите ровную площадку без уклона, примыкающую к вертикальной стене. Один из подходящих вариантов – забетонированный подъезд к гаражу, роль настроечного шаблона сыграют ворота.
  2. Уберите из багажника и салона автомобиля лишние вещи, оставив только заводской комплект инструментов, аптечку и запасное колесо. Цель – обеспечить снаряженную массу транспортного средства, указанную в инструкции по эксплуатации.
  3. Проверьте давление во всех покрышках, при необходимости доведите его до нормы.
  4. Очистите стекла оптики от пыли и прочих загрязнений, перекрывающих путь световому потоку. Не используйте растворители, только жидкости для отмывания стекла на основе этилового спирта.
  5. Желательно заправить полный бак топлива, залить доверху емкости омывателей и при необходимости добавить антифриз в расширительный бачок.

На гаражных воротах либо примыкающей к площадке стене вычерчивается схема регулировки фар. Вам понадобится рулетка, длинная ровная планка и маркер. Цвет зависит от выбранного фона – для белой стены лучше взять черный фломастер, для темных ворот – мел. Схема рисуется следующим образом:

  1. Подгоните машину вплотную к стене. Ориентируясь по деталям кузова либо эмблеме марки авто, отметьте на поверхности точку, совпадающую с центральной (продольной) осью транспортного средства.
  2. Отмерьте от ворот 7 м и отгоните автомобиль на указанное расстояние. Через отмеченную точку проведите вертикальную линию.
  3. Сделайте 4 замера на машине: от ламп обеих фар до земли и до центра авто. На моделях, оснащенных раздельной оптикой дальнего и ближнего света, перечисленные замеры производятся для всех четырех лампочек отдельно.
  4. От цифры, обозначающей расстояние до земли, отнимите 50 мм. Отложите данный размер на стенке и прочертите горизонтальную линию.
  5. От вертикальной оси отложите вдоль нарисованной линии расстояния до центров ламп. Поставьте отметки в виде отрезков. Схема готова.

Перед корректировкой положения оптики также рекомендуется обработать настроечные винты проникающей аэрозольной смазкой типа WD-40, поскольку резьба соединения могла закиснуть из-за крайне редкого вращения. Как правило, регулировочные винты находятся на задней плоскости корпуса фары, выходящей в подкапотное пространство. Форма головки – под крестообразную отвертку, шестигранник либо специальный ключ.

Регулировка фар рено меган 2

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ НА СТОЯЩЕМ АВТОМОБИЛЕ (СОПРОВОДИТЕЛЬНОЕ НАРУЖНОЕ ОСВЕЩЕНИЕ) В зависимости от модификации автомобили оснащены системой автоматического включения ближнего света фар (при неработающем двигателе) для освещения пространства перед автомобилем.

Данная функция осуществляется только при выключенном зажигании, при нейтральном положении переключателя наружного освещения, указателей поворота и противотуманного света выключенных габаритных огнях и в течение 30-секундных промежутков времени (не более двух минут).

Включение функции осуществляется рычагом переключателя указателей поворота, наружного освещения и противотуманного света:

– переведите карточку в считывающем устройстве в 1-е фиксированное положение;

– включите кратковременно дальний свет фар, переместив рычаг переключателя;

– ближний свет фар включается на 30 с. При каждом выключении сигнализации дальним светом фар продолжительность включения ближнего света увеличивается на 30 с (в общей сложности не более чем две минуты). Эта функция отключается при включении габаритных огней или зажигания.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ ВО ВРЕМЯ ДВИЖЕНИЯ

Включение или выключении этой функции осуществляется переключателем наружного освещения, указателей поворота и противотуманного света, если ЦЭБКС правильно конфигурирован.

При остановленном двигателе или на стоящем автомобиле с работающим двигателем, нажмите и удерживайте в нажатом положении выключатель «Auto» на торце рычага переключателя наружного освещения, указателей поворота и противотуманного света.

При смене состояния щиток приборов выдает звуковой сигнал и появляется соответствующее сообщение. С этого момента система работает в автоматическом режиме. Для возвращения в ручной режим управления выполните те же действия.

Регулировка света фар головного света с галогенной лампой

Регулируем с помощью этого способа только с галогенными лампами, с газоразрядными лампами нужно регулировать с помощью оптического стенда.

Проверяем давление воздуха в шинах.

Устанавливаем автомобиль перпендикулярно гладкой стене на расстоянии трех метров. На сиденье водителя должен быть помощник или груз массой 75 кг.

Размечаем экран на стене, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Расстояние «А» между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Измеряем на вашем автомобиле высоту центров фар от земли. Это будет расстояние «h» на экране.

Устанавливаем регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включаем ближний свет.

Регулируем направление светового пятна для каждой фары в отдельности. Вторую фару прикрываем.

Открываем капот и, вращая регулировочные винты, регулируем положение светового пятна для каждой фары по горизонтали, а потом по вертикали.

Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Для доступа к регулировочному винту в горизонтальной плоскости используйте угловой шестигранный ключ на 6 мм, вводя его через люк в колесной арке

Полное описание процесса регулировки фары автомобиля

Несомненно, регулировку фар лучше доверить специалистам, работающим на станции технического обслуживания. Однако минус такого варианта в том, что за данный процесс, как за тот или иной, необходимо заплатить установленную сумму денег. Но есть и плюс этого метода – работники СТО обладают профессиональным оборудованием, которое позволит качественно и грамотно настроить работу фар вашего автомобиля.

В случае, если вы не располагаете необходимыми средствами или хотите сэкономить на данной процедуре, можно выполнить регулировку своими силами. Ниже указаны действия, необходимые для этого процесса.

Подготовка автомобиля. Чтобы правильно настроить сигнальные фонари, транспортное средство, в любом случае, подлежит базовой подготовке, которая состоит из нескольких несложных действий. Для начала необходимо очистить от пятен и загрязнений головную оптику, а затем пройтись по ним сухой чистой ветошью. Поверхность отражателей и линз должна быть без дефектов, так как они затрудняют корректное формирование светового потока. У шин должно быть идентичное давление и размер, которое можно найти в инструкции по использованию автомобиля, так же там будут указаны советы и рекомендации от изготовителя. Потребуется заполнить топливный бак специальной смесью хотя бы на 50%. Так же вес автомобиля должен быть таким же, как и при его ежедневном использовании

Однако необходимо обратить внимание, чтобы на какой-либо оси не было перегруза

Организация площадки. Необходимо найти и подготовить идеально ровную горизонтальную площадь для автомобиля, чтобы процесс регулирования был произведен безошибочно. Чтобы обеспечить вспомогательную фиксацию автомобиля необходимо добавить противооткатные «башмаки» (упоры) под колеса.

Приготовление главного экрана. Ровная стена будет идеальным средством для размещения схемы регулировки автомобильных фар, но так же отлично подойдут ворота от гаража или же лист фанеры.

Порядок установки схемы регулировки корректора своими руками

  • Необходимо подъехать на автомобиле вплотную к стене;
  • Обозначается на стене центр самой машины;
  • Затем двумя точками отмечается центральная ось каждой лампы;

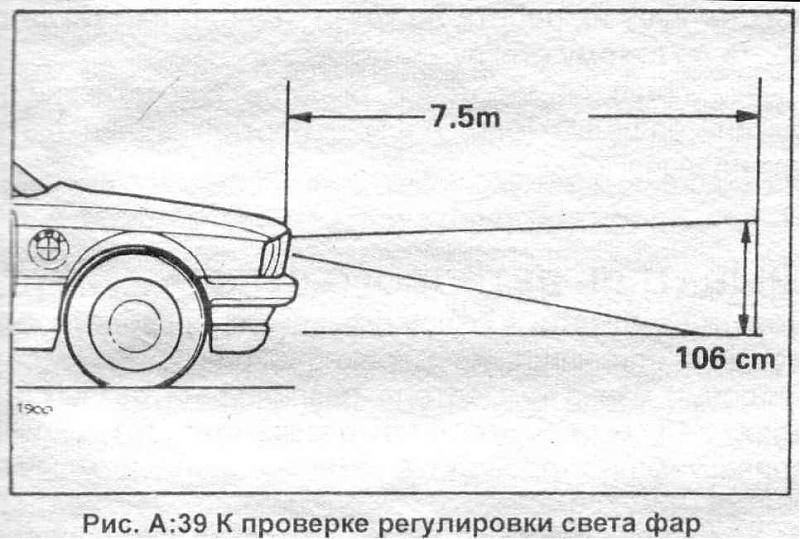

  • Отъехав от экрана на автомобиле на расстояние 7,5 метров, через три заданные точки необходимо провести три вертикальные линии, назовем их «А», «О», «В»;
  • Затем проведите горизонтальную линию на стене под номером «1», которая будет соединять точки центра ламп;
  • Горизонтальная линия под номером «2» будет располагаться на 5-7,5 см ниже первой;
  • Точки, обозначенные буквой «Е», показывают пересечение линий «В» и «А» с прямой под номером «2».

Регулирование автомобильных фар. Вот мы и перешли к ключевому этапу в нашем процессе. Несмотря на кажущуюся сложность такого действия, это один из самых простых этапов, даже для тех, кто впервые с этим сталкивается. Итак, перечень необходимых действий:

  • Для начала включаем ближний свет;
  • Одну из фар необходимо закрыть каким-нибудь плотным материалом или чем-либо подобным, что есть у вас в арсенале;
  • Для корректировки светового потока таким образом, чтобы точка, находящаяся в центре верхней границы, совпала с точками обозначенными буквой «Е» на нашей схеме, необходимо воспользоваться регулировочными винтами, они обычно находятся на внутренней стороне фар;
  • Другая фара регулируется таким же образом.

Из всего вышеописанного можно сделать вывод, что регулировка фары своми руками является простым процеесомо, для этой процедуры не понадобится специальная аппаратура и это не займет много времени, так же с этим справится даже начинающий водитель.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

  • проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
  • убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
  • залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
  • тщательно очистить оптику от пыли и загрязнений;
  • нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

  1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
  2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
  3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
  4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

Схема для самостоятельной регулировки света фар

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

  1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
  2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
  3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
  4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Ближний свет

Последовательность действий следующая.

  1. Подъезжаем максимально близко к стене. Дорожное покрытие должно быть ровным, чтобы машина не стояла под углом.
  2. Определяем центральную ось машины и рисуем линию на стене снизу вверх.
  3. Чтобы настроить ближний свет, включаем заднюю передачу и отъезжаем на 4-5 метров назад. Измеряем расстояние по вертикали и горизонтали.
  4. На вертикальной плоскости отмечаем полученные измерения. Рисуем на стене горизонтальную полосу на пять сантиметров ниже от вертикальной метки. Далее наносим с каждой стороны диапазон от центральной части. От полученных точек проводим вертикальные линии.
  5. После нанесения разметки выставляем свет. Включаем ДХО и настраиваем свет так, чтобы его направление по горизонтали соответствовало линиям, нарисованным на вертикальной поверхности. Затем проверяем, чтобы в точке, где пересекаются две полосы, пучок уходил немного вверх под углом.

Чтобы быстрее регулировать ближний свет фар, поможет схема.

Когда необходима регулировка света фар

Комплексная настройка света автомобильных фар необходима в таких случаях.

  1. Замена лампочки в фаре. Это требование актуально для осветительного прибора, имеющего как одинарную, так и раздельную оптику.
  2. Замена комплекта фар, либо одной из сторон. Причины разные – выход из строя, попадание в мелкое дорожно-транспортное происшествие, установка прибора повышенной мощности .
  3. Дискомфорт при езде в вечернее время суток.
  4. Водители, двигающиеся по «встречке», часто мигают в ответ, давая понять, что вы слепите их.
  5. Установка противотуманок. Обычно регулировка нужна только им самим.
  6. Выполнение работ, направленных на изменение уровня жесткости подвески.
  7. Замена резины или дисков на аналоги с увеличенным диаметром.
  8. Планирование поездки на дальние расстояния.

Способ третий – более точный, но без гарантии качественной регулировки

Приспособления те же самые: рулетка и маркер.

  1. Подъезжаем вплотную к стене, чтобы достать от центра фары маркером до неё.
  2. Устанавливаем маркер строго по центру фары и ставим метку на стенке
  3. Отъезжаем на 5 метров. Находим коэффициент и на стене отмечаем угол наклона оптики. Включаем ближний свет и регулируем, чтобы светотеневая граница была не выше и не ниже отметки.

Недостатки этого способа

  1. Не все автомобили могут вплотную подъехать к стене, чтобы маркер от фары достал до нее
  2. Нет гарантии, что, отъехав назад, не измениться высота от земли до центра оптики
  3. Поверхность, на которой стоит автомобиль не всегда может быть идеально ровной
  4. Можно повредить бампер или стену, если слишком близко подъехать.

Видео, как просто отрегулировать ближний свет головной оптики авто:

https://vk.com/video_ext.php

Второй метод

Настройка ближнего света вторым методом происходит на такой же горизонтальной площадке, упирающейся в вертикальную стену. Перед тем как отрегулировать ближний луч, убедитесь в том, что высота фонаря соответствует среднему положению. Для этого проверьте следующие факторы:

  • Одинаковое давление воздуха в шинах;
  • Состояние подвески;
  • Равномерность распределения нагрузки;
  • Полную заправку бака горючим.

Следующий процесс настройки можно изобразить в виде отдельных шагов, чтобы было понятней:

  1. Отмечаем на стене точки, которые будут отвечать центрам лампочек.
  2. Через них проводим горизонтальную ось.
  3. На 12 сантиметров ниже оси проводим параллельную ей прямую.
  4. На 22 сантиметра выше оси проводим вторую параллельную прямую.
  5. Регулятор освещения устанавливаем на нулевое положение.
  6. Оперируя регулировочными винтами, добиваемся такого положения, чтобы луч верхней границей касался нижней горизонтальной линии.
  7. Боковая часть светового пучка идёт из точки пересечения нижней линии и вертикальной оси лампы. Если это не так, корректируем положение при помощи регулировочного винта.
  8. Для дальнего освещения также отмечаем центры фонарей и проводим через них вертикальные прямые, которые пересекутся с линией на 5 см выше. Луч корректируем под начерченную на стене разметку.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
