Как самому отремонтировать и настроить актуатор турбины

Устройство и принцип работы турбины с изменяемой геометрией

Турбокомпрессор используется для увеличения мощности двигателя, которая напрямую зависит от объема воздуха и топлива, подаваемого в цилиндр. Ведущими частями любого турбокомпрессора являются турбина и насос, которые соединены между собой жесткой осью. Турбина двигателя с изменяемой геометрией необходима для образования оптимальной мощности двигателя, имеет свойство изменять сечение турбинных колес в зависимости от общей нагрузки. Если двигатель работает на низких оборотах, то турбина может увеличить скорость отвода выхлопных газов. Это позволяет турбине вращаться быстрее, при этом количество топлива остается небольшим.

Ремонт и настройки актуатора турбины

В конструкцию турбины входит специальный клапан, предназначенный для регулировки давления воздуха в системе турбонаддува. Данное устройство имеет несколько определений: актуатор, вестгейт, регулятор вакуумный. Все эти названия относятся к одному механизму.

Принцип работы вакуумного регулятора

Основная задача данного устройства – сброс избыточного давления воздуха. При работе турбированного двигателя внутреннего сгорания в турбине возрастает давление наддувочного воздуха и отработавших выхлопных газов. Клапан актуатора срабатывает при достижении давления предельно допустимого значения. При этом часть выхлопных газов перенаправляется за пределы турбинного колеса, одновременно с этим подача сжатого воздуха в цилиндры агрегата снижается.

Вывод: вестгейт не допускает максимального раскручивания турбонагнетателя под воздействием интенсивных потоков выхлопных газов при работе двигателя внутреннего сгорания на повышенных оборотах.

Основные причины отказов актуаторов турбин

При изготовлении турбомоторов в заводских условиях производится точная настройка вакуумного регулятора. Если водитель осуществляет дополнительные усовершенствования ДВС, самостоятельно устанавливает турбину на атмосферник и пр., возникает необходимость в индивидуальных регулировках и настройках актуатора турбонаддува.

Наиболее частые поломки вестгейта:

  1. Отказ деталей и узлов электроники.
  2. Поломка электромотора.
  3. Деформации, износ зубьев шестеренок привода перепускного клапана.

Для выявления и устранения причин поломки вестгейта проводится тщательная диагностика в сервисных мастерских, занимающихся ремонтом турбин. Автомеханики тестируют электронный блок управления (ЭБУ). Чаще всего из строя выходит мембрана актуатора из-за естественного износа, полученного в результате длительного пробега авто. В этом случае мастер меняет поломанную деталь на новый экземпляр. После установки новой манжеты производится настройка вестгейта турбонаддува.

Регулировка актуатора турбины

О том, что перепускной клапан нуждается в регулировке, говорит появление характерного дребезжащего звучания в районе турбокомпрессора в момент выключения мотора. Опытный водитель замечает также вибрации и звуки при сбросе газа. Это объясняется свободным перемещением в пространстве штока актуатора (просто болтается).

Регулировка клапана необходима также при недостаточном наддуве воздуха, вызванном нарушением герметичности в системе впуска.

Важно: процедура регулировки может быть проведена самостоятельно при условии наличия достаточной квалификации. Если таковой не имеется, советуем обратиться в сервис по ремонту турбин

Алгоритм регулировки актуатора своими руками:

  • снять турбину с авто;
  • демонтировать катализатор;
  • убрать скобу со штока актуатора;
  • ослабить гайку при помощи ключа на 10;
  • подтянуть регулировочный винт против часовой стрелки;
  • продолжать подтяжку до полного закрытия «калитки» вестгейта;
  • постучать по крышке калитки, чтобы убедиться в отсутствии вибраций и дребезжаний;
  • провернуть винт еще на несколько витков;
  • затянуть гайку;
  • поставить скобу и катализатор на прежнее место;
  • установить турбину в обратном порядке.

Завершающим этапом можно считать запуск двигателя и тестовую проверку работы турбонаддува на всех режимах.

Вам такжке может быть интересно прочитать про ОСОБЕННОСТИ РАБОТЫ АКТУАТОРОВ ТУРБИН

Распространенные неисправности актуатора турбины

Можно выделить три главных причины, почему ломается вестгейт:

  • Выходят из строя электронные составляющие компонента системы, которые отвечают за его своевременное открытие/закрытие;
  • Ломаются зубья шестерней привода, что приводит к сложностям при открытии и закрытии клапана;
  • Выход из строя электромотора, который отвечает за работу створки, вследствие чего система не функционирует должным образом.

В условиях специализированного сервисного центра можно устранить все описанные выше проблемы, но важно отметить, что для начала необходимо правильно диагностировать поломку, для чего потребуются специальные тестеры. Соответственно, самостоятельный ремонт актуатора турбины часто невозможен из-за отсутствия необходимого оборудования. Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить. Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Первым делом потребуется достать из корпуса старую манжету; Далее крайне важно обезжирить поверхности, чтобы они плотно скрепились друг с другом; После этого, используя герметичный клей, нужно наклеить новую манжету на корпус с двумя колпачками; Для создания необходимого вакуума между колпачками создается зазор, вместе с тем обеспечивается дополнительная смазка; Далее при помощи клея крепится мембрана, и ее важно завальцевать по всей окружности. На этом можно считать установку активатора завершенной

Остается его настроить, чтобы он правильно работал с системой

Остается его настроить, чтобы он правильно работал с системой

На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой.

Алгоритм работ по снятию

Что касается снятия элемента, то при всех трех методах замены без снятия панели, демонтаж выполняется одинаково. Алгоритм работ по извлечению радиатора отопителя такой:

  1. Сливаем из системы охлаждения антифриз.
  2. Демонтируем воздушный фильтр двигателя вместе с воздуховодом.
  3. Отключаем клеммы аккумулятора и снимаем батарею с авто.
  4. Снимаем установочную площадку аккумулятора.
  5. Под рулевой рейкой находим два патрубка, по которым охлаждающая жидкость подается на радиатор печки, ослабляем их хомуты и стаскиваем трубки со штуцеров.
  6. Возле штуцеров находим гайку, которой к моторному щиту фиксируется крепежная пластина с резиновым уплотнителем, через который проходят штуцеры теплообменника. откручиваем эту гайку.
  7. Переходим в салон. С водительской стороны снимаем декоративную боковую накладку центральной консоли.
  8. Откручиваем крепление педали газа и отводим ее в сторону.
  9. Демонтируем датчик включения стоп-сигналов, расположенный возле тормозной педали.
  10. Поскольку снять педаль тормоза без демонтажа рулевых колонки и механизма не удастся, то поступаем так. Снимаем скобу фиксации штифта, которым педаль тормоза соединяется с вакуумным усилителем, извлекаем штифт и отгибаем площадку-упор датчика стоп-сигнала. После этого педаль поднимаем вверх и она не мешает извлеканию радиатора.
  11. Откручиваем три винта крепления радиатора к корпусу.
  12. Поскольку выходу радиатора мешают штуцеры, их нужно отпилить или отломать.
  13. После отпиливания штуцеров, радиатор «выйдет» из посадочного места.

Но демонтаж теплообменника – только половина дела, еще нужно и поставить новый элемент, а сделать это мешают штуцеры.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

  1. Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
  2. Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Что такое актуатор турбины и его функции, настройка механизма

Опубликовано Master в 15 марта, 2019 15 марта, 2019

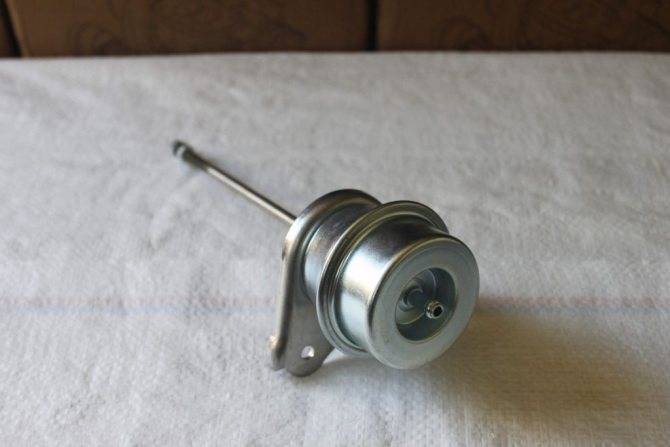

Актуатор (другие названия – привод заслонки, вестгейт, вакуумный регулятор) турбины выступает в роли вакуумного регулятора, который осуществляет защиту турбокомпрессора от нагрузки при высоких оборотах. Это клапан, который монтируют перед самой турбиной на выпускном коллекторе. Привод с вестгейтом контролирует выходную мощность турбокомпрессора, отводя избыточные выхлопные газы от колеса турбины. Таким образом, производится контроль скорости турбины, предотвращается превышение скорости и регулируется скорость компрессора.

Механизм защищается от ненужного износа, поскольку ограничивается максимальное давление наддува турбины на безопасном уровне. В этой статье рассмотрим детально тему, что такое актуатор турбины и его функции.

Как выглядит и работает актуатор

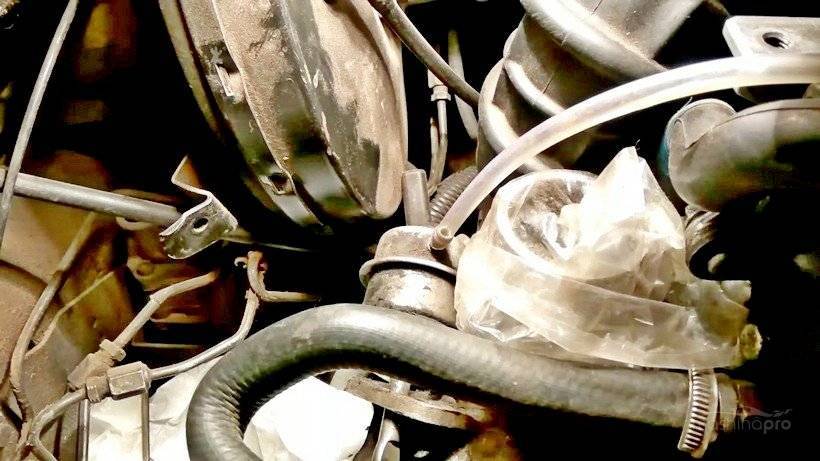

Привод заслонки (актуатор) представляет собой довольно простую часть оборудования, оснащенную пружиной и диафрагмой. Пружина удерживает перепускную заслонку закрытой до тех пор, пока давление наддува не достигнет установленного уровня, а затем открывается, позволяя газу выходить и снижая давление наддува. Практически все турбокомпрессоры оснащены приводом перепускной заслонки – это важная мера безопасности, которая предотвращает превышение скорости турбины, что может привести к значительным осложнениям в работе всей системы.

Настройка актуатора турбины

Важно произвести настройку актуатора турбины, без этого действия работа турбины с нагрузками в момент перегазовки будет чувствовать сильное дрожание системы. При неправильной настройке актуатора, происходит недостаточный наддув

Как правильно настроить данный механизм, способы:

  • Сделать замену пружины. С помощью более упругой детали увеличивается давление. Для понижения давления, выбирается более мягкая пружина;
  • Отрегулировать конец актуатора. При ослаблении конца вестгейта, получится удлинить тягу перепускного клапана, а при его затяжке тяга сократится. Если после такой настройки сократить тягу, получится прижать заслонку плотнее. Таким образом, понадобится больше усилий для её открытия. Как результат – крыльчатка раскручивается в меньшие сроки;
  • Установить буст-контроллер, он позволит усилить наддув. Благодаря такой конструкции меняется значение давления в настоящий момент. Его следует устанавливать до вестгейта, чтобы снизить влияющее на него давление. Буст-контроллер выпускает остатки воздуха самостоятельно, таким образом, оставляя меньшую нагрузку на актуатор.

Проблемы с актуатором турбины

Как и со всеми устройствами, со временем актуатор может ухудшить свою работу. Всё-таки начинают сказываться давление и высокие температуры, что может ослабить пружину. Это приводит к открытию перепускной заслонки раньше, чем положено, уменьшая давление наддува и производительность турбины. Диафрагма также может выйти из строя, и клапан больше не будет открываться. Как следствие – повышение давления наддува до такой степени, что это приведет к серьезному, катастрофическому повреждению двигателя.

Основные причины поломки вестгейта следующие:

  • Дефекты зубьев шестерней привода, что создает осложнения во время открытия и закрытия клапана;
  • Отказ электронных составляющих системы, которые регулируют открытие и закрытие;
  • Неисправность электромотора, отвечающего за функциональность створки, из-за чего механизм не работает в надлежащем режиме.

В случае поломки вестгейта, рекомендуется обратиться к помощи специалиста специализированного сервисного центра. Для починки детали требуется комплексная диагностика с помощью профессиональных тестеров. Самостоятельно ремонтировать актуатор не следует, поскольку здесь необходимо наличие специального оборудования.

Что такое актуатор турбины, видео:

Регулировка давления наддува

Турбонаддув дизельного двигателя повышает его мощность за счет возрастания давления выхлопных газов, являющихся результатом увеличения числа оборотов и интенсивности работы мотора. Этот же процесс повышает давление наддува. Если его не регулировать, то на самых высоких оборотах оно может достичь опасных значений, приводящих к поломкам и механическим повреждениям.

Регулировка давления производится с помощью выпускного предохранительного клапана, а контроль максимально допустимого значения — с помощью мембраны и пружины определенной жесткости.

Суть работы: при достижении предельного значения давления, мембрана, установленная в корпусе компрессора, преодолевает воздействие пружины и открывает регулировочный клапан.

Давление регулируют как на стороне компрессора, так и на стороне турбины:

  1. Работающий турбокомпрессор сбрасывает в атмосферу через выпускной клапан излишки забранного воздуха, тем самым снижая давление.
  2. В турбине клапан выпускает отработанные газы под воздействием мембраны компрессора, когда давление всасываемого воздуха достигает максимального уровня. Благодаря этому, ротор вращается с установленной скоростью, а компрессор не забирает лишний воздух и не увеличивает давление.

Второй вариант расположения клапана позволяет изготавливать системы меньших габаритов. Кроме того, турбонагнетатель с клапаном в компрессоре подвержен чрезмерному нагреву из-за повышенной температуры выпускаемого воздуха, что негативно сказывается на эффективности его работы.

Поэтому турбонаддув дизельного двигателя чаще оснащают регулировочным клапаном в турбине, а регулировку в компрессоре используют в качестве дополнения.

Настройка актуатора турбины

Регулировка актуатора турбины должна производиться обязательно. Если этого не сделать, во время работы двигателя вся система будет дрожать. Если же настройку произвести некорректно, наддув будет недостаточным. Однако неполный наддув может проявиться, если впуск системы потерял герметичность.

Приступаем к настройке. Сделать её можно по-разному:

  1. Увеличить давление при помощи замены старой пружины на более упругую. Если, наоборот, надо снизить нажим, можно установить пружину из мягкой стали. Для удлинения тяги перепускного клапана нужно ослабить конец актуатора, для уменьшения, наоборот — затянуть. Если тяга будет сокращена, заслонку получится прижать плотнее. Тогда для ее открытия придется прикладывать значительное усилие, а значит, крыльчатка будет раскручиваться быстрее.
  2. Повысить наддув можно установкой буст-контроллера. Этот механизм способен изменять давление. Чтобы он снижал давление на вестгейт, его нужно устанавливать перед ним. Буст-контроллер берет часть нагрузки на себя, так как выпускает часть воздуха.

Настройка штока

Чтобы убрать передув, нужно укоротить шток, закручивая регулировочную гайку (то есть крутя ее по часовой). Тогда лопатки геометрии будут открываться не слишком сильно. Если нужно исправить недодув, действовать нужно наоборот — откручивать регулировочную гайку.

Замена актуатора: когда требуется?

Иногда турбина выходит из строя сразу, но обычно это происходит постепенно. Чтобы определить поломку на ранней стадии, нужно присмотреться к работе машины. Если все усилия по ремонту этого устройства не дали результатов, придется купить новый актуатор.

Раньше замена производилась в сборе с турбиной, теперь актуатор можно заменить отдельно. Некоторые мастера вообще рекомендуют не пытаться ремонтировать это устройство, а сразу его менять — если, конечно, дело не в закисшем соединении. Узел обязательно придется заменить, если шарнир тяги на регуляторе износился. Работа эта не такая уж и сложная. После замены девайса понадобится время на его адаптацию.

К преждевременному выходу из строя актуатора приводят агрессивный стиль езды, применение некачественного топлива и моторного масла. Чтобы агрегат прослужил дольше, допускать подобного не стоит — лучше использовать только сертифицированные техжидкости.

Турбина гонит масло в интеркулер: что делать?

Масло в интеркулере может стать причиной серьезных неисправностей, вплоть до выхода ДВС из строя. В этой статье мы вам расскажем, почему масло появляется в этом узле и как можно устранить эту проблему.

Как выполнить ремонт турбокомпрессора?

Турбокомпрессор — деталь, позволяющая значительно уменьшить расход топлива двигателя. Выполнить ремонт турбокомпрессора довольно сложно — необходимы профессиональные инструменты.

Турбированные двигатели и особенности их эксплуатации

Турбированные силовые агрегаты: их конструкционные особенности, эксплуатационные характеристики и наиболее частые причины поломок.

Применение двухходовых клапанов в системах автомобилей

Поскольку в многочисленных системах автомобиля постоянно требуется перекрывать, перенаправлять и смешивать разнообразные потоки жидкостей или газов, то требуется применение различных перепускных устройств — таких, как клапана. Принципы их работы построен на разных приводах: пневматического,

Система турбонаддува на дизельных двигателях

На многих современных автомобилях устанавливаются турбокомпрессоры для повышения мощности двигателя. Они бывают разных видов и форм, но принцип их работы одинаков. Идея турбирования двигателей возникла давно. Одни из первых турбокомпрессоров устанавливались на гоночные авто в начале прошлого века.

Возможности установки турбокомпрессора на атмосферные силовые агрегаты

Идея турбирования силовых агрегатов возникла из-за необходимости экономичного увеличения мощности двигателя. Прибавлять мощность простым увеличением объема стало нецелесообразным, поскольку это приводит к значительному расходу топлива. Технология турбирования основана на подаче воздуха в камеру

Автомобиль – неизменных помощник практически половины населения страны. Не удивительно, что многие стараются получить максимальную пользу с машины, с минимальными вложениями. И сегодня, чтобы улучшить тяговые характеристики авто, не нужно что-то кардинально менять. Увеличить тяговые характеристики машины можно просто установив турбонаддув.

Здесь важно учесть, что больший объем сожженного топлива увеличивает давление и объем выхлопных газов. Поэтому требуется усиленное, оперативное их отведение, чтобы освободить место для новой порции воздуха. Именно на этом и базируется принцип работы актуатора турбины, который мы сегодня рассмотрим

Именно на этом и базируется принцип работы актуатора турбины, который мы сегодня рассмотрим.

Как Васей проверить турбину (программно)

Описанные выше методы проверки позволяют лишь косвенно оценить состояние бывшей в употреблении турбины. Для ее детальной диагностики лучше воспользоваться электронными средствами — ноутбуком и установленным на него диагностическим программным средством. Наиболее распространенная среди мастеров и автовладельцев программа для этого — «Вася диагност». Далее вкратце приведен алгоритм проверки давления в тестируемой турбине. Подразумевается, что автолюбитель знает, как подключиться к сервисному разъему ЭБУ и запустить программу. Все дальнейшие считывания выполняются при работе машины на холостом ходу, то есть, при работающем двигателе и турбине.

Проверка турбины на машине «Васей»

  1. В программе выбрать раздел «Выбор блока управления», далее «Электроника двигателя».
  2. Выбрать кнопку «Настраиваемые группы». Открывается окно настраиваемых групп слева и справа открывается окно со списком для выбора непосредственно групп. Здесь представлено описание всех узлов, влияющих на работоспособность двигателя автомобиля (датчики, исполняемые модули и так далее).
  3. В списке нужно выбрать строку Absolute intake pressure или «Абсолютное потребляемое давление». В левом окне будет представлено соответствующее давление. Единицы измерения в данном случае — кПа вместо баров.
  4. При работе на холостом ходу давление турбины будет немного больше 100 кПа (или 1 бара, например, 107 кПа).
  5. Вместе с давлением турбины будет также полезно включить дополнительные функции — угол нажатия педали акселератора, значение крутящего момента, температуру охлаждающей жидкости и так далее. Это будет полезно для понимания динамики работы турбины.
  6. В движении на автомобиле соответствующее давление турбины увеличится и будет составлять около 2…3 бар (200…300 кПа) в зависимости от типа турбины и режима езды.

Рекомендуется перед покупкой подержанного автомобиля проверять все его системы, в том числе турбину, не только визуально и тактильно, но и при помощи описанных программных средств наподобие «Васи диагноста».

Чем грозит неправильная диагностика турбины?

При ремонте автомобиля в СТО, обнаружив в воздуховодах или интеркуллере масло, мастера автосервиса нередко считают, что проблемой течи масла является сама турбина. Для исключения подозрений необходимо поставить турбину на специализированный стенд, подать в картридж масло под давлением и раскрутить вал до рабочих оборотов. Как правило автосервис не имеет такого оборудования проверки турбины. За неимением такой возможности и, сделав лишь визуальную проверку на автомобиле, мастер автосервиса не может дать однозначного ответа по состоянию турбины, а значит дальнейший ремонт автомобиля может пойти по ложному пути.

Одной из причин попадания в воздушную магистраль масла, может быть засорённость сетки фильтрации сапуна вентиляции картерных газов. Поэтому масло не отделяется от паров и попадает в воздухозаборную трассу между воздушным фильтром и турбиной.

Турбина, всасывая в себя воздух с фракциями масла, загрязняет воздушные патрубки. Мастера в автосервисе, увидев наличие загрязнений в коллекторе, приговаривают клиента к ремонту турбины, хотя турбина здесь совершенно ни при чем.

Неквалифицированная диагностика приводит к бессмысленному ремонту исправного турбокомпрессора, покупку дорогостоящих комплектующих для ремонта, трате времени и финансов на снятие и установку турбины.

Полностью отдиагностировать турбину возможно только в специализированном сервисе, при наличии соответствующего высокоточного оборудования. Немаловажную роль играет опыт и квалификация мастера по ремонту турбокомпрессоров.

Поломки турбины и их диагностика

Но не лишена такая конструкция и недостатков. К популярным «болезням» турбокомпрессоров добавляется еще и образование нагара, который мешает нормальному функционированию лопаток. Затрудненное или неполное закрытие/открытие лопаток приводит к двум негативным последствиям:

  1. передув — когда на высоких оборотах лопатки не отбрасываются, создаётся избыточное давление в системе подачи воздуха. В результате такой неисправности обедняется топливная смесь и даже происходит подрыв выпускных клапанов. Двигатель троит и отказывается работать на высоких оборотах;
  2. недодув — обратная сторона предыдущей проблемы, при которой ярко проявляется турбояма.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата.  Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки.  Затем производится настройка актуатора турбины.

Реинкарнация

Как хорошо, что этот квадркоптер делал я сам. Зная машину до болтика, можно легко восстановить её за короткое время. Но простого восстановление мне мало, я решил переосмыслить конструкцию с целью увеличения стабильности.

Первое что хочется сделать – это сместить батарею с верхней палубы, внутрь корпуса. Для этого придется переделать алюминиевые рамные пластины. Сейчас внутри корпуса проложены шины питания, так что придется их перенести на дополнительную нижнюю палубу. Следует укрепить батарейный отсек. Возможно сделаю его не из пластика, а из алюминия. Заранее предусмотрю крепление для FPV камеры и радиопередатчика.

Остальные компоненты пока останутся прежними. Лучи оставлю, несмотря на небольшой изгиб. Запасной двигатель уже нашел. Новую батарею заказал в Китае.

В общем, как только найду финансирование, соберу Красный Октябрь 2.0

Как устроена турбина и как она работает

Турбина с измененной геометрией отличается от классических турбокомпрессоров тем, что имеет в своей конструкции кольцо и специальные лопасти с аэродинамической формой, которая способствует увеличению эффективности наддува. В автомобилях с двигателями небольшой мощности сечение регулируется посредством изменения ориентации этих лопастей. В двигателях большой мощности лопасти не вращаются, а покрываются специальным кожухом или перемещаются вдоль оси камеры.

Особенностью VNT турбины являются поворотные лопасти, механизм управления и вакуумный привод. Принцип работы основывается на регулировке потока отработавших газов, которые направляются на колесо турбины. Точная регулировка позволяет настроить проходное сечение для потока газов под режим работы двигателя. Если автомобиль двигается на небольшой скорости, то и турбина крутится медленнее, но при этом лепестки устанавливаются в такое положение, чтобы расстояние между ними было минимальным. Газу в малом объеме сложно преодолеть небольшое отверстие, поэтому он будет передвигаться с большей скоростью, за счет чего обороты турбины увеличиваются, увеличивая при этом давление наддува.

При помощи данных лопастей можно существенно увеличить скорость вращения турбины, не меняя объемы поступающих газов. На большой скорости компрессор раздвигает лопасти – это обеспечивает поддержание безопасного давления внутри системы и исключает перегревы. Принцип изменяемой геометрии позволяет не использовать перепускной клапан, так как весь объём выхлопных газов выходит через горячую часть крыльчатки. Изменение положения поворотных предотвращает избыточный наддув.

Преимущества турбины с изменяемой геометрией

  • Автомобили с такими турбинами развивают большую скорость с самых низких оборотов.
  • Существенно снижается объем необходимого топлива, а также количество вредных выбросов в атмосферу.
  • Улучшается прохождение газов через турбину из-за отсутствия клапана Wastegate и уменьшения количества разнонаправленных потоков газа.
  • Улучшается эластичность двигателя.

Возможные неисправности

Турбокомпрессор с изменяемой геометрией представляет собой сложный механизм, поэтому он больше подвержен различным поломкам. Однако, такие турбины сталкиваются лишь с несколькими проблемами:

  • Подклинивание лопастей в движении. Такая ситуация может сложиться из-за сильного износа трущихся пар и образовании нагара. Масляные, а также углеродистые отложения мешают плавному движению регулировочного кольца.
  • Заклинивание лопаток в одном положении. Это может происходить по причине критического нагарообразования, когда силы вакуума не хватает для движения регулировочного кольца.
  • Поломки вакуумного привода поворотных лопастей или клапана управления давлением.

Симптомами поломок считаются подергивание при разгонах, потеря мощности двигателя, увеличение расхода топлива, а также срабатывание индикатора на приборной панели Check Engine.

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

  1. Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
  2. Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
  3. Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
  4. Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
  5. Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

http://okeydrive.ru/aktuator-turbiny-princip-raboty-i-nastrojka/http://mashinapro.ru/1827-aktuator-turbiny-kak-rabotaet-i-dlya-chego-nuzhen.htmlhttp://www.proturbo66.ru/stati/aktuator-turbiny.htmlhttp://vollux.ru/blog/byliny-16-elektricheskiy-aktuator-turbiny-problemy-reshenie-tseny/http://djago.ru/sistema-vpriska/regulirovka-aktuatora-turbiny/

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
