Регулировка фар своими руками

ПроСвет

Сколько неприятностей поджидает теперь владельца праворукого автомобиля! Высокие таможенные пошлины (хотя, по некоторым источникам, на самые ходовые, 3-7-летние иномарки ставки уже снижены), сложности при перегоне и оформлении. И чего стоят пугающие факты о возможной ликвидации автомобилей с правым расположением руля как класса на дорогах России. Но, пожалуй, самое сложное – это пройти плановое ТО и остаться желанным участником дорожного движения.

И дело тут вовсе не в «рукости» авто (давно уже доказано, что месторасположение руля никакого влияния на коэффициент аварийности не оказывает). А в их конструктивных особенностях. Большая часть неудобств приходится, конечно, на долю владельца. Но есть и более масштабные неприятности, которые задевают «соседей» по потоку.

В первую очередь это касается фар. А вернее, направления, в котором они светят. Многие водители жалуются, что в темное время суток на трассе их буквально слепит ближний свет японцев, настроенных на левостороннее движение. Да и сами автомобилисты порой страдают из-за «темных» поворотов.

Японский светСвет фар по ГОСТуТак можно поправить японский свет

Кроме того, если ТО вы проходите самостоятельно, то… вы его, разумеется, не проходите. Стенд на станции сразу же покажет ваш «пучок» неправильного света, с которым вас отправят куда подальше за несоответствие ГОСТу Р 51709-2001. Если перевести официальный документ на привычный русский язык, получим необходимое требование в освещении дороги, обочины и знаков, разумеется, правых. На самом деле японская оптика с этим справляется великолепно… Вот только обочина у японцев на другое «право».

Универсальные методы регулировки

В принципе, рассмотренные способы подходят для любых легковых автомобилей, применяются для настройки ближнего и дальнего автосвета. А вот ПТФ настраиваются несколько иначе, как и фары на грузовике.

Предлагаемые способы настройки могут использовать на таких авто:

  • на Гранте;
  • на Газели;
  • Рено Логан 2 поколения;
  • ВАЗ 2110;
  • Шкода Октавия;
  • Лада Калина;
  • Сузуки Гранд Витара;
  • ВАЗ 2106;
  • Форд Фокус;
  • Ссанг Йонг Актион Нью;
  • Ниссан Х-Трейл Т31;
  • Дэу Ланос;
  • Рено Клио;
  • Ниссан Альмера и пр.

Главное, что речь идет именно о легковом автомобиле.

Для выполнения поставленной цели вам потребуется соблюсти несколько важных условий. Для начала подготовьте ровную вертикальную стену и такую же ровную горизонтальную поверхность, на которой будет стоять машину.

Рекомендуемое достаточное расстояние для легковых машин составляет около 7-8 метров.

Также подготовьте обычный белый мел или липкую ленту. Эти материалы нужны для нанесения разметки. Поскольку авто обладают разными габаритами, клиренсом и расстоянием от поверхности до центра фар, то разметка наносится индивидуально. Но есть и стандартные параметры, которые часто используются для большинства машин.

Есть еще несколько моментов, о которых следует позаботиться заранее:


Прицепы Купава: краткий обзор, характеристики, цена, отзывы

  • В шинах обязано присутствовать одинаковое давление. Причем параметры должны соответствовать рекомендациям автопроизводителя. Обычно их указывают на внутренней стороне лючка бензобака;
  • Состояние подвески и пружин. При неисправной подвеске корректировать оптику бессмысленно, поскольку машина изначально находится на неправильном расстоянии. Иногда возникают перекосы;
  • Распределение нагрузок. Машина должна быть нагружена лишь стандартным перечнем оборудования, а также одним водителем без пассажиров.

Если по этим пунктам есть проблемы и неточности, обязательно подготовьте машину, подкачайте колеса или спустите лишнее давление, приведите в норму подвеску. После этого можно начинать.

Первый метод

Тут вам нужна ровная горизонтальная площадка под авто и одна пустая вертикальная стенка, на которую будет направлен свет. Подъехав вплотную к стенке, нужно мелком или лентой отметить центр авто, а также центр оси оптики.

Для правильной разметки сделайте замеры от пола до лампы, и непосредственно от автолампы до центра ТС на стенке. Далее делается еще одна линия, которая будет проходить на 5 мм ниже предыдущей. От стенки следует отъехать на 7,5 м, после чего провести еще одну горизонтально направленную линию, соединяющую точки центров двух ламп ближнего автосвета. Через полученные центральные точки оптики наносятся вертикальные линии. Плюс еще одна вертикалка проходит через центр авто. Последняя должна располагаться на 7,62 см ниже, нежели линия, соединяющая центр оптических приборов.

Далее включайте ближний свет и начинайте корректировать фары. Угол их наклона должен совпасть с горизонтальной разметкой. На участке, где пучок света начинает идти вверх или подниматься, должно быть совпадение по разметке.

Настройка выполняется с помощью специальных, предусмотренных конструкцией, регулировочных винтов. Следует добиться того, чтобы световой пучок проходил немного ниже, нежели метка центра фар.

Если на автомашине стоит совмещенная оптика, тогда настраивается сначала дальний, а ближний откорректируется автоматически.

Полное описание процесса регулировки фары автомобиля

Несомненно, регулировку фар лучше доверить специалистам, работающим на станции технического обслуживания. Однако минус такого варианта в том, что за данный процесс, как за тот или иной, необходимо заплатить установленную сумму денег. Но есть и плюс этого метода – работники СТО обладают профессиональным оборудованием, которое позволит качественно и грамотно настроить работу фар вашего автомобиля.

В случае, если вы не располагаете необходимыми средствами или хотите сэкономить на данной процедуре, можно выполнить регулировку своими силами. Ниже указаны действия, необходимые для этого процесса.

Подготовка автомобиля. Чтобы правильно настроить сигнальные фонари, транспортное средство, в любом случае, подлежит базовой подготовке, которая состоит из нескольких несложных действий. Для начала необходимо очистить от пятен и загрязнений головную оптику, а затем пройтись по ним сухой чистой ветошью. Поверхность отражателей и линз должна быть без дефектов, так как они затрудняют корректное формирование светового потока. У шин должно быть идентичное давление и размер, которое можно найти в инструкции по использованию автомобиля, так же там будут указаны советы и рекомендации от изготовителя. Потребуется заполнить топливный бак специальной смесью хотя бы на 50%. Так же вес автомобиля должен быть таким же, как и при его ежедневном использовании

Однако необходимо обратить внимание, чтобы на какой-либо оси не было перегруза

Организация площадки.

Необходимо найти и подготовить идеально ровную горизонтальную площадь для автомобиля, чтобы процесс регулирования был произведен безошибочно. Чтобы обеспечить вспомогательную фиксацию автомобиля необходимо добавить противооткатные «башмаки» (упоры) под колеса.

Приготовление главного экрана.

Ровная стена будет идеальным средством для размещения схемы регулировки автомобильных фар, но так же отлично подойдут ворота от гаража или же лист фанеры.

Порядок установки схемы регулировки корректора своими руками

  • Необходимо подъехать на автомобиле вплотную к стене;
  • Обозначается на стене центр самой машины;
  • Затем двумя точками отмечается центральная ось каждой лампы;
  • Отъехав от экрана на автомобиле на расстояние 7,5 метров, через три заданные точки необходимо провести три вертикальные линии, назовем их «А», «О», «В»;
  • Затем проведите горизонтальную линию на стене под номером «1», которая будет соединять точки центра ламп;
  • Горизонтальная линия под номером «2» будет располагаться на 5-7,5 см ниже первой;
  • Точки, обозначенные буквой «Е», показывают пересечение линий «В» и «А» с прямой под номером «2».

Регулирование автомобильных фар.

Вот мы и перешли к ключевому этапу в нашем процессе. Несмотря на кажущуюся сложность такого действия, это один из самых простых этапов, даже для тех, кто впервые с этим сталкивается. Итак, перечень необходимых действий:

  • Для начала включаем ближний свет;
  • Одну из фар необходимо закрыть каким-нибудь плотным материалом или чем-либо подобным, что есть у вас в арсенале;
  • Для корректировки светового потока таким образом, чтобы точка, находящаяся в центре верхней границы, совпала с точками обозначенными буквой «Е» на нашей схеме, необходимо воспользоваться регулировочными винтами, они обычно находятся на внутренней стороне фар;
  • Другая фара регулируется таким же образом.

Из всего вышеописанного можно сделать вывод, что регулировка фары своми руками является простым процеесомо, для этой процедуры не понадобится специальная аппаратура и это не займет много времени, так же с этим справится даже начинающий водитель.

Важность правильной настройки фар

Свет фар и безопасность

Регулировка фар играет важную роль для безопасности движения. Если настроить фары неправильно, то, во-первых, освещение ситуации на дороге в тёмное время суток может быть недостаточным для того, чтобы водитель замечал препятствия и опасности. Во-вторых, неправильно настроенные фары могут ослеплять водителей, движущихся во встречном направлении.

Требования законодательства к внешним световым приборам

Неправильная настройка фар однозначно может привести к излишнему вниманию сотрудников ГИБДД, которые могу зафиксировать это обстоятельство, как нарушение ПДД. Существует несколько официальных требований, предъявляемых к внешним световым приборам. Они представлены ниже:

  1. Количество, тип, цвет, расположение, режим и другие характеристики работы внешних световых приборов должны полностью соответствовать конструкции автомобиля.
  2. Внешние световые приборы и световозвращатели не должны быть загрязнены.
  3. Рассеиватели, установленные на световые приборы, должны соответствовать типу светового прибора.
  4. Световые приборы, установленные спереди, не должны иметь огни любого другого цвета, кроме как белого, жёлтого или оранжевого. А световозвращающие элементы должны отражать только белый свет.
  5. Световые приборы, установленные сзади, не должны иметь огни любого другого цвета, кроме как белого, желтого или оранжевого. А световозвращающие приборы должны отражать только красный цвет.

Несоблюдение этих условий часто приводит к несению водителем административной ответственности.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

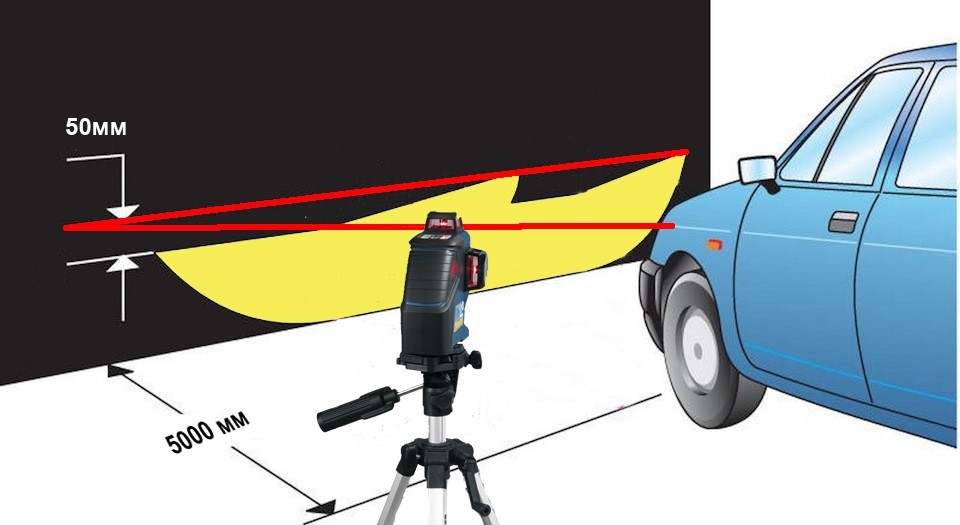

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

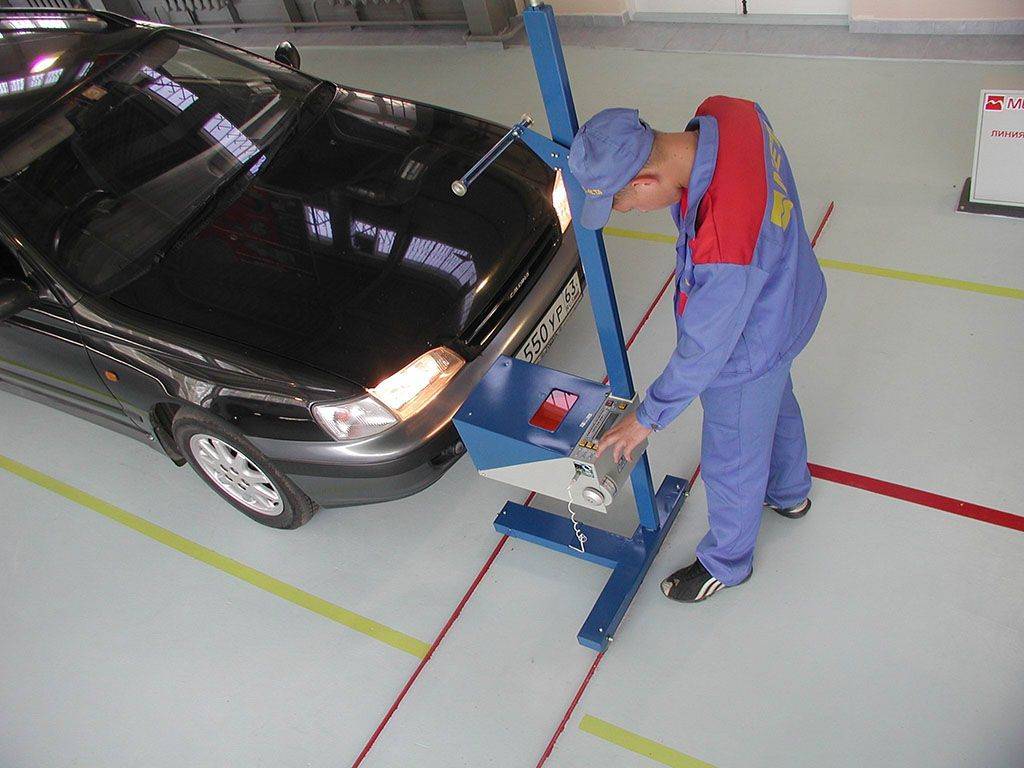

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Указания по настройке

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:

  1. Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
  2. Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
  3. Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
  4. Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.

В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.

В каких случаях необходима настройка оптики автомобиля

Периодичность регулировки оптических приборов транспортного средства, как и сама процедура настройки, прописаны в инструкции по эксплуатации машины — мануале.

Настраивать фары транспортного средства нужно в следующих ситуациях:

  • через указанный период эксплуатации машины, обозначенный производителем;
  • после ремонта или замены осветительного прибора или какого-либо его элемента;
  • в случае явного износа регулировочного механизма;
  • после любого незначительного дорожно-транспортного происшествия;
  • после наезда на препятствия на высокой скорости (срез асфальта, «лежачий полицейский», рельсы и прочее);
  • в случае эксплуатации машины по дорогам с неровным покрытием.

Почему сбивается настройка света фар

Многие чаще задаются вопросом, не как отрегулировать фары, а почему сбиваются настройки во время движения. Да, существует такая проблема и с ней пытаются бороться разработки и конструктора. Причин дано происшествия как минимум несколько:

  1. Несовершенство конструкции крепления фар, из-за чего при вибрации и любой тряске оно немного смещается, и свет начинает светить не туда, куда раньше.
  2. Износ светодиодных ламп. Со временем интенсивность свечения снижается, что связано с особенностями работы полупроводников. Луч становится менее интенсивным, из-за чего область свечения сужается.
  3. Механическое смещение фар при аварии или неправильном ремонте.

Настройка фар должна выполняться регулярно после каждого ремонта, так как ездить нужно всегда и движение должно быть максимально безопасным. Ваш автомобиль не должен создавать неудобств для других участников движения.

Когда надо сделать регулировку фар

Необходимость в корректировании света возникает тогда, когда плохо светят фары. Логично, но как это понять и с чем вообще сравнивать. Особых навыков вам не потребуется. Если вам сигналят встречные машины, то вы их слепите. Вы, либо включили дальний свет, либо ваши фары сильно подняты вверх. Если вы не видите на обочине пешеходов, только при непосредственном приближении, то они слишком завернуты внутрь.

Чтобы узнать, как настроить фары самостоятельно, сначала нужно определиться, что с ними не так и куда они светят. Сделать это можно, расположив свой автомобиль на горизонтальной площадке без уклонов напротив ровной вертикальной поверхности. Включите ближний свет и посмотрите на пятна засвета. Они должны быть строго симметричны и быть направлены в центр. Также обязательно имеется описание в техническом руководстве на ваш авто, как правильно отрегулировать фары для конкретной модели автомобиля.

Регулировка света фар выполняется в следующих случаях:

  • ваш автомобиль ослепляет встречный транспорт;
  • вы не видите на обочине пешеходов при приближении к ним на расстояние 35-40 м;
  • световое пятно не охватывает все дорожное полотно.

Как самостоятельно проверить настройку света фар

Чтобы настройка фар была правильной, сначала необходимо ознакомиться со схемой свечения. Во многих руководствах по обслуживанию автомобилей имеются соответствующие иллюстрации, показывающие форму пятна и расстояния для ближнего и для дальнего света.

Перед тем, как регулировать фары, сначала нужно проверить степень отклонения от нормы. Для этого расположите автомобиль на ровной поверхности перед стеной на расстоянии 5 м и включите ближний свет. Верхняя граница тьмы и света должна быть на одном уровне с верхней кромкой фары в левой части светового пятна. Правый угол должен пониматься выше левого на 50 мм.

Как должны светить фары ближнего света

Перед тем, как настроить свет фар в домашних условиях, необходимо убедиться, что они светят действительно неправильно. Также эту процедуру следует выполнять каждый раз при осуществлении каких-либо ремонтных работ по кузову передка с выравниваем важных его частей.

Сначала рассмотрим, какой должна быть регулировка ближнего света фар:

  • световой поток должен охватывать всю дорогу в две полосы;
  • в правом углу он должен светить дальше, чем в левом, чтобы водитель смог быстрее заметить пешеходов;
  • граница тьмы и света в левой части свечения должны быть ниже, чем в правой;
  • световое пятно должно перекрывать всю левую полосу.

Правильная и своевременная корректировка фар является гарантом безопасности и комфортного передвижения на авто в темное время суток.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

  • проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
  • убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
  • залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
  • тщательно очистить оптику от пыли и загрязнений;
  • нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

  1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
  2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
  3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
  4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

Схема для самостоятельной регулировки света фар

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

  1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
  2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
  3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
  4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Ближний свет

Последовательность действий следующая.

  1. Подъезжаем максимально близко к стене. Дорожное покрытие должно быть ровным, чтобы машина не стояла под углом.
  2. Определяем центральную ось машины и рисуем линию на стене снизу вверх.
  3. Чтобы настроить ближний свет, включаем заднюю передачу и отъезжаем на 4-5 метров назад. Измеряем расстояние по вертикали и горизонтали.
  4. На вертикальной плоскости отмечаем полученные измерения. Рисуем на стене горизонтальную полосу на пять сантиметров ниже от вертикальной метки. Далее наносим с каждой стороны диапазон от центральной части. От полученных точек проводим вертикальные линии.
  5. После нанесения разметки выставляем свет. Включаем ДХО и настраиваем свет так, чтобы его направление по горизонтали соответствовало линиям, нарисованным на вертикальной поверхности. Затем проверяем, чтобы в точке, где пересекаются две полосы, пучок уходил немного вверх под углом.

Чтобы быстрее регулировать ближний свет фар, поможет схема.

Подготовка к выполнению регулировки

Чтобы добиться правильного положения головных световых приборов, процедуру настройки нужно выполнять в определенных условиях. Проведите следующие подготовительные работы:

  1. Отыщите ровную площадку без уклона, примыкающую к вертикальной стене. Один из подходящих вариантов – забетонированный подъезд к гаражу, роль настроечного шаблона сыграют ворота.
  2. Уберите из багажника и салона автомобиля лишние вещи, оставив только заводской комплект инструментов, аптечку и запасное колесо. Цель – обеспечить снаряженную массу транспортного средства, указанную в инструкции по эксплуатации.
  3. Проверьте давление во всех покрышках, при необходимости доведите его до нормы.
  4. Очистите стекла оптики от пыли и прочих загрязнений, перекрывающих путь световому потоку. Не используйте растворители, только жидкости для отмывания стекла на основе этилового спирта.
  5. Желательно заправить полный бак топлива, залить доверху емкости омывателей и при необходимости добавить антифриз в расширительный бачок.

На гаражных воротах либо примыкающей к площадке стене вычерчивается схема регулировки фар. Вам понадобится рулетка, длинная ровная планка и маркер. Цвет зависит от выбранного фона – для белой стены лучше взять черный фломастер, для темных ворот – мел. Схема рисуется следующим образом:

  1. Подгоните машину вплотную к стене. Ориентируясь по деталям кузова либо эмблеме марки авто, отметьте на поверхности точку, совпадающую с центральной (продольной) осью транспортного средства.
  2. Отмерьте от ворот 7 м и отгоните автомобиль на указанное расстояние. Через отмеченную точку проведите вертикальную линию.
  3. Сделайте 4 замера на машине: от ламп обеих фар до земли и до центра авто. На моделях, оснащенных раздельной оптикой дальнего и ближнего света, перечисленные замеры производятся для всех четырех лампочек отдельно.
  4. От цифры, обозначающей расстояние до земли, отнимите 50 мм. Отложите данный размер на стенке и прочертите горизонтальную линию.
  5. От вертикальной оси отложите вдоль нарисованной линии расстояния до центров ламп. Поставьте отметки в виде отрезков. Схема готова.

Перед корректировкой положения оптики также рекомендуется обработать настроечные винты проникающей аэрозольной смазкой типа WD-40, поскольку резьба соединения могла закиснуть из-за крайне редкого вращения. Как правило, регулировочные винты находятся на задней плоскости корпуса фары, выходящей в подкапотное пространство. Форма головки – под крестообразную отвертку, шестигранник либо специальный ключ.

Это интересно: Замена шруса на ВАЗ 2114 и наружного пыльника своими руками

Правила, стандарты и оборудование для регулировке фар

Регулировка фар в Европе

Начиная с 1 января 1998 г., в Европе стало обязательным наличие автоматической или ручной вертикальной коррекции фар у всех новых автомобилей, кроме случаев, когда другое оборудование (например, гидравли­ческая регулировка подвески) гарантирует, что угол наклона светового луча останется в предписанных пределах. Хотя это обору­дование не является обязательным в других странах, его использование разрешено.

Система автоматической коррекции фар должна компенсировать состояние нагрузки путем опускания или подъема светового луча в диапазоне от 5 см /10 м (0,5 %) до 25 см / 10 м (2,5%).

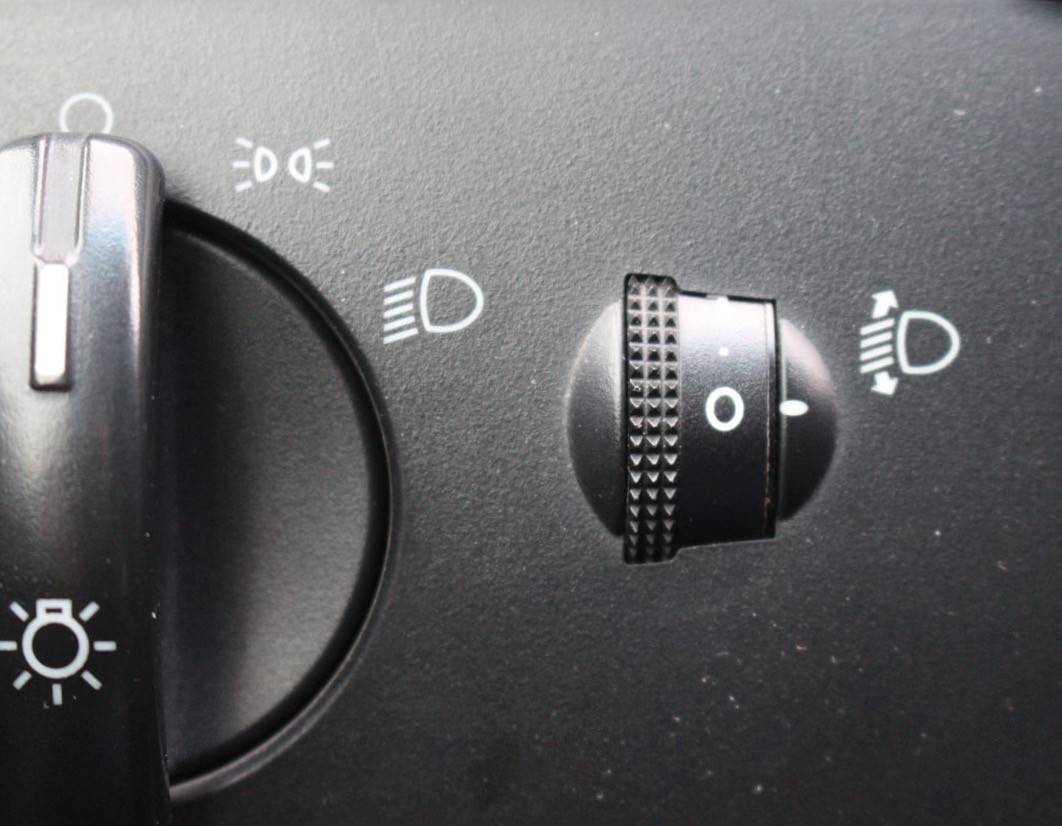

Ручной корректор фар приводится в дей­ствие с места водителя и в базовом варианте должен иметь фиксатор положения; регу­лировка пучка света также выполняется из этого положения. Устройства с плавным и ступенчатым управлением характеризуются видимой разметкой в зоне ручного пере­ключателя, которая должна соответствовать условиям нагружения автомобиля, для необходимой регулировки вертикального наведения.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

  1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
  2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
  3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Перед настройкой света не забывайте выставить нулевое положение корректора фар.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

Если регулировочные винты не обеспечивают нормальную настройку, стоит ослабить крепление фары и подрегулировать ее положение. Зачастую проблемы со светом обусловлены неправильной установкой.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
