Проверка мотора и его систем на герметичность

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

  • Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
  • Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
  • Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.
  • Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
  • Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
  • «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
  • Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
  • Растворитель. Нужен для очистки рабочих поверхностей.
  • Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

  • Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
  • Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
  • Контактная или газовая сварка.
  • Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

  • С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
  • С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
  • Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
  • В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
  • Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

Проверка герметичности систем и двигателя

Первичная проверка системы охлаждения двигателя на герметичность может проводиться при помощи визуального осмотра

Во-первых, нужно обратить внимание на уровень охлаждающей жидкости в расширительном бачке

Эта процедура должна входить в ежедневный осмотр автомобиля каждым водителем перед выездом из гаража или со стоянки. Во-вторых, следует внимательно осматривать двигатель снаружи для выявления потеков жидкости и масла через микроскопические трещины. Ну и соединения всех трубопроводов системы также нужно осматривать регулярно.

Более тщательный способ заключается в следующем. В систему охлаждения наливают максимально возможный объем воды. После этого поршень первого цилиндра нужно установить в верхнюю мертвую точку на такте сжатия. Далее, через отверстие вывернутой форсунки подается сжатый воздух (давление 0.5 МПа) и наблюдают за изменением уровня воды в расширительном бачке радиатора.

Проверка топливной системы на герметичность. Проверка герметичности топливной системы начинается с осмотра всех топливопроводов, мест их соединений, внешнего осмотра топливного бака, карбюратора (если он есть), топливного насоса – одни словом, всех узлов системы. После этого можно приступить к более тщательной проверке. Ее необходимо выполнять после каждого ремонта системы, замены фильтров.

Один из самых эффективных способов проверки заключается в использовании специального топливного манометра. Из-за стоимости прибора он редко используется в гараже, чаще в автосервисах. Чаще всего прибор подсоединяется (при помощи переходников) своим выходом к топливной рампе, а на входе соединяется с топливным шлангом. Далее включается зажигание. При этом на манометре устанавливается определенное давление, которое не должно опускаться.

Следующий этап – замерить давление при работающем двигателе. Оно должно быть постоянным и сохраниться после выключения мотора. Величина рабочего давления для разных двигателей может быть разной. Если давление падает, то нужно искать места утечек. Их поиск, как и проверка герметичности двигателя, может проводиться дымогенератором.

Проверка герметичности блока и головки блока цилиндров

Перед проверкой блок необходимо очистить от грязи, а еще лучше вымыть. Первый и самый простой этап заключается в визуальном осмотре, как и с другими системами, о чем было написано выше. Более тщательно блок и головка блока проверяются по раздельности. То есть, головку требуется снять.

Проверка плотности прилегания клапанов знакома каждому, кто ремонтировал мотор своими руками. Заключается она в том, что ГБЦ переворачивается и устанавливается на ровную поверхность. Далее в камеры сгорания наливается керосин (можно и бензин). Его уровень не должен уменьшаться в течение 2-24 часов. Также можно провести опрессовку блока и ГБЦ.

Герметичность самой головки проверяется так. Головка переворачивается и устанавливается на ровную поверхность. В рубашку охлаждения заливается керосин. Если с герметичностью все в порядке, то никаких протечек быть не должно.

Блок цилиндров на наличие трещин в корпусе проверяется примерно так же. Заглушаются отверстия рубашки охлаждения и она заполняется водой под давление 3 кг на квадратный см. Вода не должна уходить в течение хотя бы нескольких минут. Однако не все трещины могут быть выявлены этим способом. Целостность стенок масляных каналов лучше проверить сжатым воздухом.

Проверка герметичности блока и головки сжатым воздухом может производиться и без разборки мотора. Для этого прибор, именуемый пневмотестром, подсоединяется поочередно к каждому цилиндру через отверстие для свечи. При этом поршень цилиндра необходимо выставить в верхнюю мертвую точку. Утечка воздуха через клапаны или в картер двигателя будет определяться не только по показаниям манометра, но также по звуку.

Еще в рамках данной статьи добавим, что проверять нужно также герметичность тормозной системы. Первый и самый доступный способ проверки – визуальный осмотр. При малейших неполадках в тормозах (о них упоминалось выше), водитель обязан проверить бачок с тормозной жидкостью, осмотреть колеса со стороны днища машины – нет ли на них потеков тормозной жидкости.

Также герметичность всех мест соединения трубопроводов этой системы можно проверить при помощи мыльного раствора. Устранить неисправности можно самостоятельно либо обратившись в автосервис.

Чем измеряют компрессию

Узнать максимальное давление сжатия в цилиндре можно посредством специальных приборов – компрессометров. Они подразделяются на изделия, предназначенные для тестирования бензинового или дизельного двигателя. Также существуют и универсальные приборы. По внешнему виду они представляют собой манометр с прикрепленной к нему трубкой, сделанной из эластичного материала или металла. Если учитывать принцип действия, то компрессометры бывают двух типов:

  1. Прижимные. Это устройства, с помощью которых производится замер компрессии в бензиновых ДВС. Характерная особенность таких приборов – резиновая втулка на конце трубки. Для проведения измерений понадобится помощник, который будет поворачивать ключ зажигания.
  2. Резьбовые. У этих устройств на конце трубки имеется резьба, что позволяет прибор вворачивать в свечное отверстие или место установки форсунки. Преимущество изделия в том, что его использование не требует присутствие второго человека. В комплект резьбовых приборов входит и резиновая втулка: т. е. их можно использовать точно так же, как и первый вариант устройства.
  3. Гибкие. Это компрессометры, где вместо жесткой металлической трубки к манометру подходит гибкий шланг с резьбовым наконечником и резиновой уплотнительной прокладкой. Такая конструкция позволяет измерять давление в цилиндрах там, где доступ к свечным отверстиям затруднен.
  4. Универсальные. С их помощью производится замер компрессии на дизельных и бензиновых двигателях. Такие приборы имеют гибкий шланг с удлиненным наконечником. Последний может меняться: в комплекте с прибором идут переходники с разной резьбой и диаметром.

Есть и другие приборы, помогающие определить нормальную работу цилиндров. Здесь стоит упомянуть АГЦ – анализатор герметичности цилиндров. Его особенность в том, что он показывает не давление, а параметры вакуума. Если он полный, следует искать утечки в камере сгорания (проверьте клапана, днище поршня, износ стенок цилиндра). По остаточному вакууму можно судить о состоянии колец. Еще есть компрессограф, фиксирующий полученные данные на носитель (цифровой или бумажный). В ходу у автолюбителей и мототестер: прибор определяет давление по изменению напряжения и силе тока, который потребляет стартер, когда он крутит коленчатый вал. О плохой компрессии будет свидетельствовать уменьшающаяся сила тока (в цилиндрах с нормальным давлением она будет выше).

Понятие и составляющие

Что входит в диагностику двигателя? Перед тем как ответить на данный вопрос давайте рассмотрим, из чего состоит движок, его компоненты, сроки проведения профилактики.

Двигатель – это сам по себе конструктивно очень сложное устройство, которое может долгие годы безотказно служить, если своевременно проводить диагностику. А впрочем, необходима ли она, какой интервал прохождения? Конечно необходима, и в строго определенные сроки, для каждого авто по разному.


Если что-то беспокоит человека, то он может об этом сказать, а автомобиль подать сигнал о скорой поломке

. Насколько быстро он ее распознает и начнет починку, зависит состояние машины. Главное, чтобы не было поздно. Порой симптомы бывают однотипны и даже специалисту крайне тяжело без специального оборудования распознать источник хвори.

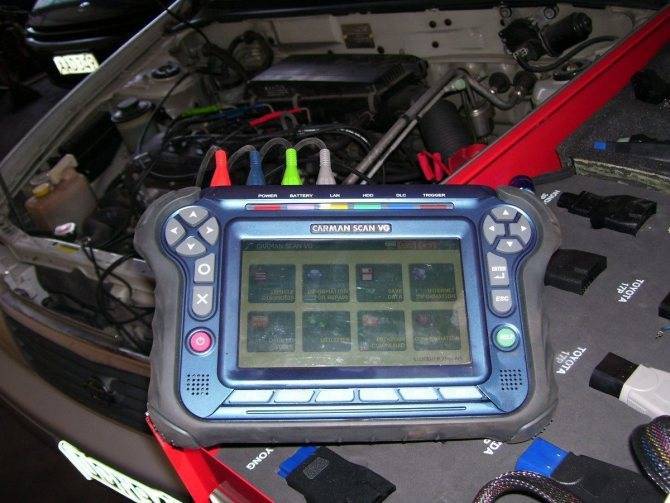

Правда современные авто оборудованы специальными комплексами мониторинга состояния

, при возникновении малейших неполадок, на центральную консоль выводиться световая сигнализация, сопровождаемая звуковой для эффективности.

В каких системах автомобиля требуется герметичность

Сейчас читают: Выбор лучшего масляного фильтра

Май 12, 2020

Какие форсунки лучше ставить на ГБО

Май 11, 2020

Полная герметичность для нормальной и безопасной работы автомобиля требуется в следующих системах:

  • Тормозной системе. Главный и самый опасный признак – проваливание педали тормоза. То есть, водитель жмет на нее, но желаемого результата нет, а педаль просто легко уходит вниз. Также о нарушении герметичности может свидетельствовать увеличение тормозного пути, появление потеков тормозной жидкости, уменьшение уровня жидкости в бачке. Вряд ли стоит напоминать, чем опасно отсутствие или плохая работа тормозов. Кроме того, при таких неисправностях эксплуатация автомобиля запрещена!
  • Топливной системе. Если происходит попадание воздуха, то мотор будет работать с перебоями, уменьшается его мощность, так как ухудшается качество топливно-воздушной смеси. Кроме того, возрастает расход топлива и повышается опасность возникновения пожара;
  • Системе охлаждения. В этом случае мотор не будет должным образом охлаждаться, что может привести к его перегреву с последующим заклиниванием или повреждением блока цилиндров;
  • Блока и головки цилиндров. Как и в предыдущем случае, за счет утечки масла будет происходить перегрев и повысится износ силовой установки. Не считая повышенного расхода смазки. А нарушение герметичности в ГБЦ негативно скажется на работе газораспределительного механизма, может возникать прорыв газов из камеры сгорания и т.д.

Проверки на герметичность обычно проводятся после ремонтных работ, а также в случае возникновения неполадок в работе автомобиля (при первичной диагностике)

При этом важно знать, как проверить двигатель на герметичность, а также каким образом выполняется аналогичная проверка тех или иных систем силового агрегата

Статьи по теме

Диагностика топливных форсунок: методы, рекомендации, профилактика поломок

Присадки для дизельного топлива: виды и задачи

Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы

Давление масла в двигателе: норма и признаки неисправности

Порвался ремень генератора: что делать в такой ситуации

Защита картера двигателя: мнения экспертов и автолюбителей

Сколько антифриза в системе охлаждения, и почему так важно знать его уровень

Ремонт турбины на дизельном двигателе: все проще, чем кажется

Уровень масла в двигателе: как правильно замерить и что делать при резком колебании

Ремонт дизельного мотора по всем правилам

Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов

Присадки для бензиновых двигателей: использовать или нет

Присадки для дизельного двигателя: их виды и критерии выбора

Объем масла в двигателе: как выяснить, сколько нужно

Замена масла в двигателе: когда это нужно делать и как

Как найти утечку фреона при помощи ультрафиолетовой добавки

Ранее такую методику использовали в автомобильных системах кондиционирования, а сегодня она постепенно вытесняет другие методы, что и неудивительно учитывая насколько ультрафиолетовая добавка в фреон, облегчает поиск утечки. Главное преимущество – максимальная простота диагностики. Для того чтобы найти место утечки достаточно закачать внутрь контура специальный краситель, а после того как он пройдет вместе с рабочим составом несколько кругов циркуляции, осмотреть все компоненты системы при помощи ультрафиолетовой лампы. Это значит, что найти утечку фреона в холодильнике, автомобильном или бытовом кондиционере используя ультрафиолетовую добавку сможет каждый, ведь этот метод позволяет практически не разбирать технику!

Кроме того, такой способ считается наиболее эффективным, по причине оптимального соотношения цены и результативности, ведь затраты на покупку красителя, видимого в определенном спектре несравнимы со стоимостью полноценной промывки и применением других методик.

Отдельно стоит упомянуть что ультрафиолетовая добавка для поиска утечек фреона:

  • Может смешиваться с любыми видами хладагентов, даже с CFC, HFC и HCFC;
  • Не содержит опасных для техники и здоровья человека растворителей;
  • Позволяет максимально точно определить место и характер повреждений;
  • Лучший инструмент для профилактики;
  • Не изменяет эксплуатационные параметры хладагента.

Отдельное преимущество ультрафиолетового красителя для поиска утечек, отсутствие трудностей с тем чтобы купить УФ-лампу для проведения диагностики – красители видны под любым источником подобного излучения, вплоть до обычного светодиода. Для того чтобы максимально сократить время поиска утечки, лучше осматривать систему в темноте и надеть UV-очки, но и без них этот метод отличается наибольшей простотой обнаружения локализации неисправностей.

Как проверить, заправлен ли кондиционер

Важной составляющей в работе автокондиционера является его заправка фреоном. Недостаток этого вещества приводит к неправильному функционированию системы и недостаточному охлаждению

Поэтому важно знать, как определить уровень хладагента, чтобы при необходимости дозаправить его. Проверка выполняется следующим образом:

  1. Открываем капот и протираем специальный глазок, после чего включаем кондиционер на максимум.
  2. Вначале наблюдаем появление жидкости с пузырьками воздуха, затем они уменьшаются и практически исчезают. Это говорит о нормальном уровне фреона.

Видео: проверка заправки кондиционера

Зная, как проводится диагностика системы кондиционирования, можно самостоятельно разобраться с возникшими нюансами и определить, чем вызвана та или иная неисправность. Для проведения проверки своими руками не требуется никаких специальных инструментов и приспособлений. Достаточно ознакомиться с пошаговыми действиями и следовать им в ходе работы.

Проверка головки блока цилиндров

Рис. 2.121. Удаление нагара со стенок камер сгорания

Удалите весь нагар со стенок камер сгорания (рис. 2.121).

Для удаления нагара не используйте инструмент с острыми краями. При удалении нагара следите за тем, чтобы не оставить на поверхности металла царапин и задиров. То же самое относится к клапанам и седлам клапанов.
Рис. 2.122. Проверка уплотняемой поверхности головки блока цилиндров от плоскости

Проверьте головку блока цилиндров на наличие трещин во впускных и выпускных каналах, камерах сгорания и на поверхности головки. Используя поверочную линейку и щуп, проверьте плоскостность поверхности разъема головки с блоком цилиндров в общей сложности в 6 местах. Если деформация превышает предельное значение, поправьте уплотняемую поверхность пластиной и наждачной бумагой примерно №400 (Водостойкая наждачная бумага с карбидом кремния): Оберните пластину наждачной бумагой и прошлифуйте уплотняемую поверхность, чтобы убрать выступающие места. Если после этого результаты измерения не соответствуют норме (превышают предельное значение), замените головку блока цилиндров. Утечка продуктов сгорания через плоскость разъема головки и блока цилиндров часто является следствием деформации уплотняемых поверхностей: такая утечка приводит к снижению мощности двигателя (рис. 2.122). Предельное значение отклонения уплотняемой поверхности головки блока цилиндров от плоскости: 0,03 мм.

Рис. 2.123. Проверка деформации посадочных поверхностей впускного и выпускного коллекторов на головке блока цилиндров

Деформация посадочных поверхностей коллекторов: Проверьте посадочные поверхности коллекторов на головке блока цилиндров, используя поверочную линейку и щуп, чтобы определить, возможна ли правка поверхностей или необходимо заменить головку блока цилиндров (рис. 2.123). Предельное значение деформации посадочных поверхностей впускного и выпускного коллекторов на головке блока цилиндров: 0,05 мм. carmanz.com

Проверка ГБЦ на пробой с помощью презика))))! Всетаки да или нет?! — BMW 3 series Touring, 3.0 л., 2004 года на DRIVE2

Подсказали тут один не традиционный метод проверки, тк газоанализатора нет, то можно таким способом проверить)) как бы то смешным не казалось)) Надеваем презик на РБ.И так Т мотора была 89-91 градус, при прогазовках существенно не менялась. Когда газуешь жижа раздувает патрубки от чего уровень падает — потом все возвращаеться на месте.СО полностью прогрета, и сама не расширяеться, (хотя хз сколько дает обьема нагрев на 1-2градуса) значит все же надувает немного воздуха?!

Всего мотор проработал 10мин, если вкл двойную или тройную скорость воспроизведения, а это можно сделать помоему в гуглхроме, видно что презик надуваеться очень медленно, отсюда вывод — идуи газы но совсем мало!

Признаки кипевшего двигателя.

Была пробита прокладка, что видно по отмытому 4-му поршню. Это антифриз попадал через прогоревшую прокладку ГБЦ.

Да заголовок написан правильно! Именно признаки кипевшего двигателя! Ведь о том что двигатель ЗАкипел вы рано или поздно поймете — по указателю температуры, по пару из под капота. Это все равно что писать статью про признаки спущенного колеса.

Это было вступление, а теперь ближе к теме. Как говорится: на рынке два дурака — один продает, другой покупает. Как никогда не узнать настоящую причину продажи автомобиля, так и не узнать заранее обо всех сюрпризах которые преподнесет автомобиль купленный с рук. Но про самый главный и дорогой агрегат автомобиля — двигатель — перед покупкой узнать нужно как можно больше. Естественно продавец ничего плохого не расскажет.

Итак,одна из неприятностей это перегрев двигателя. В народе говорят: «двигатель закипел».

Как определить, что двигатель»кипел»?:

  • Следы подтеков охлаждающей жидкости из под пробки расширительного бачка.
  • Если открыть расширительный бачок и видно как бульканье, бурление, то пробита (прогорела) прокладка головки блока цилиндров (ПГБ) — это прорывается компрессия.
  • Какая-либо свеча выглядит как отмытая в отличие от остальных.
  • Откройте заливную крышку на двигателе (деталь 710 ), если обнаружите нечто похожее на сгущенку, то это суспензия. Результат попадания антифриза в цилиндры.
  • Печка не работает или работает очень слабо — подача горячего воздуха в салон прекращается из-за образования паровых пробок при кипении антифриза в головке блока цилиндров.

перегретый ГБЦ после шлифовки

При перегреве страдают маслосъемные колпачки и поршневые кольца, при затвердевании колпачков мотор ест масло (увеличивается расход масла) и из выхлопной трубы синий дым. При залегании поршневых колец также дым и потеря мощности.

В результате перегрева двигателя происходит деформация головки блока цилиндров. Тогда вы автоматически попадаете на проверку плоскости ГБЦ и шлифовку, а возможно и опрессовку. Опрессовка головки блока цилиндров — это проверка его на наличие микротрещин, которые могут образоваться в результате деформации при перегреве.

Чем еще чреват ремонт двигателя после перегрева — если вы купили эксклюзивный автомобиль, о котором всегда мечтали, скорее всего придется отложить поездки на месяцок и терпеливо ждать запчасти: кольца, прокладки, болты ГБЦ.

Лучше всего, конечно обратиться к специалистам для диагностики автомобиля перед покупкой, но если такой возможности нет, то надеюсь эта статья чем-то Вам поможет.

Первый признак закипевшего мотора — пар из-под капота

Если по какой-то причине на Вашем автомобиле перегрелся двигатель, то обращайтесь в автосервис и прекратите его эксплуатацию до окончания ремонта.

Удачи на дорогах и без поломок!

Подведем итоги

Итак, как видно из всего вышесказанного, притирка – процедура ответственная, трудоемкая, но крайне необходимая для хорошей работы двигателя не только после ремонта, но и после пробега свыше 60 000 километров. Невыясненным остался лишь вопрос: нужно ли притирать клапана на новой головке.

Что касается такого случая, есть два варианта: если головка абсолютно новая и приобреталась полностью укомплектованной, то можно не притирать. Во всяком случае, специалисты говорят, что делать это не обязательно. Однако если приобреталась головка отдельно от клапанов, то притирка понадобится. Опять же, в любом случае перед ее установкой герметичность прилегания тарелок можно всегда проверить уже известным способом, то есть при помощи заливания бензина или керосина в ГБЦ или коллекторы.
