Какие форсунки лучше ставить на ГБО

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

Почему маленький диаметр жиклера — это нехорошо?

Если выбрать меньший диаметр жиклера, то, с одной стороны, можно получить плюс в виде стабильной работы форсунок, а с другой — это может привести к нехватке газа во время нагрузок. В итоге, получаем “бедную смесь”, падение мощности и ошибку (постоянно открытые инжекторы). Определить такое явление во время настройки несложно, достаточно узнать максимальное время впрыска двигателя вашего авто. Если этот показатель приближен к 18 мс., то есть очень большая вероятность, что жиклеры у вас будут постоянно открыты. Здесь нужно провести тестовые заезды и проверить как будет вести себя мотор во время движения. Каким будет впрыск газа при повышенных нагрузках. Бывает, что после, казалось бы, правильного подбора жиклеров, а также настройки коэффициента газовой карты, во время движения, газовое время близко к 25 мс., в таком случае имеет смысл серьезно задуматься о том, чтобы рассверлить еще или выбрать более производительные и быстрые газовые форсунки. Как вариант можно настроить переключение на бензин во время больших нагрузок. Такое явление характерно для турбовых моторов, где может быть небольшой объем и время впрыска на холостом ходу, и в то же время могут быть значительные нагрузки и расход топлива, когда водитель начинает “наваливать”.

Характерные неисправности на машине с ГБО 4-го поколения

Проблемы с газовым оборудованием не являются самой частой причиной ремонта машины, возможно неправильная работа систем автомобиля не связана с видом топлива, которое используется в данный момент. Правильная диагностика транспортного средства — самый важный этап в процессе выявления и избавления от неисправностей.

Неисправности газового оборудования 4-го поколения на автомобилях с инжектором могут проявиться не сразу. Некоторое время машина может иметь вполне достойные характеристики, но в какой-то момент начинаются изменения. Проигнорировав первые тревожные симптомы, можно подвергнуть всю систему риску выхода из строя. Тогда замена важнейших частей ГБО обойдется очень дорого. В большинстве случаев можно предотвратить дорогостоящий ремонт, поскольку признаками неполадок чаще всего становятся следующие факторы:

Эти неисправности ГБО 4-го поколения, как правило, возникают вследствие несвоевременного техобслуживания, плохой регулировки механизмов. Своевременное обращение к специалисту, а также собственная внимательность, избавит не только от лишних трат, но и гарантирует безопасность владельцу машины и его пассажирам.

Газовое оборудование состоит из отдельных частей, выход из строя которых характеризует определенные неполадки. Именно по ним можно определить причину поломки, а затем способы их устранения.

Комплектующие ГБОРекомендации по диагностике неполадок
Электронная схемаВажнейший элемент коммутации и контроля. По сути, это мини-компьютер с датчиками, реагирующими на любые изменения характеристик проводки. Причины зачастую можно обнаружить только при помощи специального программного обеспечения и кабеля.
Система фильтрации топливаПо регламенту положено менять фильтры каждые 10 000 км, однако при плохом качестве топлива необходимость в проведении этой операции может наступить и раньше.
РедукторНеобходим для испарения газа, превращения его из жидкого в газообразное состояние. Плохая подача топлива происходит из-за недостаточной температуры прогрева испарителя, излишнего количества жидкой фракции конденсата в газе. Также старение и износ диафрагмы.
ФорсункиНеправильно подобранные по диаметру или забившиеся посторонними веществами, они способны существенно понизить производительность двигателя и пагубно сказаться на его работе. Форсунки чаще всего становятся причиной неисправности газового оборудования автомобиля: скачкообразного изменения оборотов двигателя, повышенного расхода топлива.
Трубопроводная система, клапаны, емкостиПовреждения вызваны, прежде всего, внешним физическим воздействием или старением. Возможно, запорные механизмы забились грязью, и достаточно просто прочистить их для восстановления работоспособности. В случае серьезных повреждений необходима замена деталей.

В отличие от систем 4-го поколения, неисправности ГБО 2 поколения на карбюраторном двигателе, порою выявить и устранить бывает легче. Так как в более ранних газовых системах минимальный набор электронных компонентов. ГБО 2 для инжекторных моторов уже имеет больший набор электроники, ввиду наличия у таких двигателей усовершенствованной топливной системы. Более сложная автоматизация становится причиной выхода из строя деталей, которых вообще не было в старых выпусках оборудования.

Rail IG5

Форсунки Rail IG5 изготавливаются с минимальным количеством металла. Конструкция имеет большое количество подвижных частей и соединений, уплотненных кольцами из резины. Как следствие – боязнь механических нагрузок. Якорь, по отношению к марке IG1, облегчен. Седло получило диаметр 3 мм.

Достоинства:

  • эффективный прогрев пластикового корпуса от ДВС;
  • повышенная скорость срабатывания;
  • низкая цена.

К несомненным недостаткам Rail IG5 относятся: возможность деформации корпуса, пропускание газа в многочисленных резиновых уплотнениях, невозможность установки подогрева из-за отсутствия плоских поверхностей.

Чем отличается 4-е поколение от предшественников

Первые два варианта оборудования по переоснащению работы автомобиля с бензина на газ не могли точно дозировать топливо при разных нагрузках на двигатель.

Попытка дозировать газовое горючее была сделана только при изобретении ГБО 3-го поколения. Но в этой аппаратуре был существенный недочёт. Так как ГБО устанавливали параллельно с бензиновой системой подачи топлива, это не давало в полной мере реализовывать контроль расхода газа.

Электронный узел, который находился на смесителе-дозаторе, запаздывал принимать сигналы от лямбда-зонда. Итогом была запоздалая реакция переключения работы двигателя автомобиля на газ.

Данный недостаток был устранён при появлении газобаллонного оборудования 4 поколения. Дозатор-распределитель в комплектацию нового устройства уже не вошёл. Расход газа на автомобиле с ГБО 4 выполняется с помощью электромагнитных форсунок. Благодаря такой схеме стало возможным обеспечить высокий уровень точности дозировки при подаче газа в цилиндры.

ГБО 4 поколения можно комплектовать автомашины с двигателем, оснащенным турбо системой. Моноинжекторные автомобили с моновпрыском целесообразней ставить на 2-е и 3-е поколение ГБО.

Списки лучших

Выделим бренды ГБО по отдельным категориям:

  • Самое популярное оборудование.
  • Отечественный производитель.
  • Самый экономичный.

Рассмотрим более подробно представленный ассортимент.

Ценник: от 8000 до 16000 рублей.

LPGTech газовое оборудование ГБО

GIG — отечественный производитель

Рассматриваемая отечественная фирма занимается передовыми разработками систем впрыска газа с микропроцессорным управлением. От западных систем отличается наличием только одной газовой форсунки. Системы впрыска газового топлива GIG могут работать на сжиженном нефтяном газе (пропан-бутан), сжатом или сжиженном природном газе (метан).

Цена: от 4900 до 10200 руб.

GIG газовое оборудование ГБО

Atiker — самый экономичный

Турецкая компания обеспечивает газобаллонным оборудованием внутренний рынок и 70% продукции экспортирует в 50 стран. ГБО соответствует Европейскому стандарту качества ISO 9001:2000, имеет сертификацию ECE R 67-01. Продукция проходит обязательное функциональное тестирование, испытания на безопасность. Клиентов привлекает доступная цена при достойном качестве оборудования. Расход топлива на 100 км составляет 12 литров по городу, в то время как бензин расходуется на 100 км — 10-11 литров в городских условиях. Экономия средств на лицо, сопоставляя стоимость бензина и газа на сегодняшний день.

Стоимость: от 6500 до 13000 р.

Atiker газовое оборудование ГБО

Установка баллона, заправочного устройства, магистралей

Начнем с простого – установки общих для всех ГБО элементов. Для начала с баллона. Место установки его зависит от конструктивных особенностей авто.

Если авто имеет кузов седан, и имеется багажник значительного объема, то целесообразней использовать цилиндрический баллон. Вместительность его больше, крепиться он обычно к задней стенке багажника.

Эли же авто – хэтчбек, то багажного отделения у него немного, поэтому целесообразней устанавливать тороидальный баллон на место, отведенное под запаску, если таковое, конечно, имеется.

Баллон нужно надежно закрепить. Для этого используются ленты с крепежными элементами на концах. Желательно чтобы эти ленты имели прорезиненую поверхность.

Чтобы правильно произвести крепеж баллона, нужно выполнить замеры, в каких местах потребуется проделать отверстия в кузове.

А также нужно будет отметить места, где будет выходить от баллона магистраль высокого давления. После чего нужно будет в кузове проделать отверстия в отмеченных местах.

После этого обязательно отверстия нужно будет обработать антикоррозийной обработкой.

Чтобы в дальнейшем исключить повреждение магистрали от острой кромки отверстия, в него можно вставить отрезки пластиковой трубы, через которые потом и пропускать магистраль.

Тороидальный баллон хоть и садится в посадочное место запасного колеса, но его тоже нужно закреплять, чтобы исключить его перемещение.

Закрепление тоже делается лентами с предварительной подготовкой места вывода магистралей.

В обоих случаях установки баллона следует их устанавливать так, чтобы мультиклапан, установленный на него, находился в верхней части баллона, а также был несложным доступ к крану перекрытия подачи газа.

Далее нужно установить заправочное устройство

Выбор его установки обширный, важно только учитывать, чтобы это место не должно было сильно загрязняться в процессе эксплуатации авто

Устройство можно установить на заднее крыло, в тело бампера, или под бампер.

Главное проследить, чтобы магистраль от устройства к баллону была проложена там, где она не будет мешать и будет отсутствовать возможность ее повредить.

Перейдем к магистралям.

Магистраль представляет собой латунные трубки, которые должны пролегать под автомобилем и идти в подкапотное пространство.

Чтобы исключить повреждение магистралей их лучше прикрепить к бензиновым трубопроводам, ведь они устанавливаются там, где исключена возможность их пробоя.

Особенности подбора ГБО 4 на авто

При подборе ГБО 4 поколения следует учитывать возможность выбора системы из двух вариантов:

  • На пропан-бутане. Система комплектуется пропановым редуктором и работает с любыми видами баллонов – тороидальными (внутренними, наружными) или цилиндрическими.
  • На метане. Поддерживает работу только с цилиндрическими баллонами и метановым редуктором.

Более подробно узнать о разнице, а также преимуществах и недостатках ГБО метан/пропан можно из этой статьи.

По количеству цилиндров в автомобильном двигателе можно выделить 3 вида ГБО 4. Для 4-хцилиндрового силового агрегата используют оборудование с одной рейкой и 4 форсунками. Для 6 цилиндров понадобится 2 рейки с 3 форсунками на каждой. Двигатель с 8 цилиндрами требует использования оборудования с 2 рейками по 4 форсунки. Также форсунки могут устанавливаться одиночным способом. Об этом мы писали тут. Выбирать ГБО можно по мощности двигателя. Чем выше производительность редуктора газобаллонного оборудования, тем больше топлива подаётся к силовому агрегату. Неподходящее по мощности устройство не сможет обеспечить нормальную работу мотора. Допускается выбирать редуктор с производительностью равной мощности двигателя авто, но лучше рассчитывать с запасом.

Можно подбирать систему по габаритным размерам компонентов, а также надёжности их крепления. Необходимость размещения части оборудования в подкапотном пространстве требует выбора компактных вариантов. А система крепления, которая отличается для каждой разновидности редуктора, должна иметь надёжные кронштейны. Это обеспечит устойчивость, снизит вибрацию, повышая срок службы системы.

Методика, как правильно выбирать газобаллонное оборудование, должна учитывать и его производителя. Рекомендуется отдавать предпочтение продукции известных брендов, качество и ресурс которой выше, а эксплуатационный срок больше. Выбирая систему по марке авто, можно ориентироваться на стоимость ГБО. Бюджетные модели подходят для малолитражек, также отечественного транспорта, средний класс предназначен для иномарок класса B-D с моторами объёмом до 2 л. Премиум-класс оборудования выпускают для автомобилей с мощными моторами (2 л и более).

Принцип работы

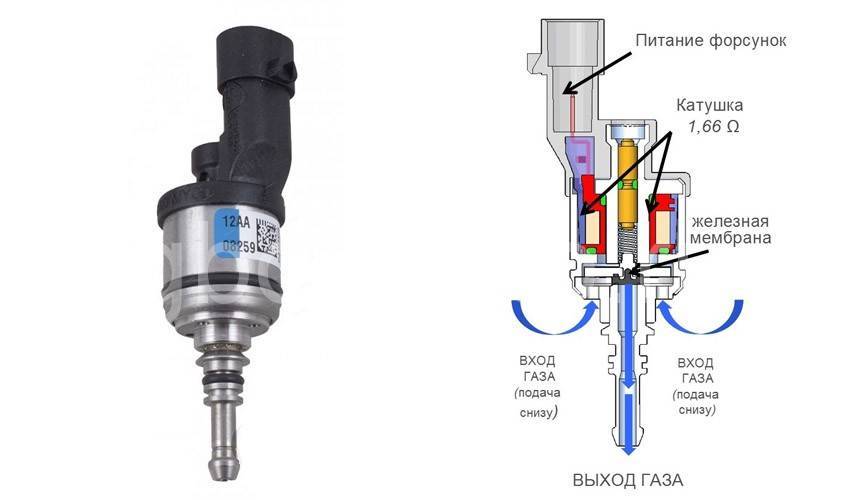

На такой, казалось бы, несложный элемент, как распылитель газа, возложена очень важная функция. Он отвечает за дозированную подачу газа во впускной коллектор двигателя. Когда из баллона газ поступает в редуктор-испаритель, происходит его преобразование в пар. Далее он попадает на форсунку, где по сигналу ЭБУ осуществляется или прекращается его подача на жиклёр и в камеру сгорания. Нужные прошивки ЭБУ обеспечивают полноценный контроль всего процесса. Располагаются газовые распылители под капотом автомобиля в специальных местах, выбранных согласно их конфигурации.

В продаже встречаются разнообразные модификации распылителей газа (регулируемые и нерегулируемые, одиночные и для использования в рампе). Ещё одно отличие этих деталей заключается в разном материале, из которого они могут быть изготовлены. Однако все виды форсунок для газобаллонного оборудования в первую очередь делят на следующие:

  • Ремонтопригодные. В случае выхода их из строя такие распылители можно почистить и починить.
  • Ремонтонепригодные. Ни чистке, ни ремонту они не подлежат. В случае поломки их требуется менять на новые.

Выбирая форсунки для газобаллонного оборудования, автолюбитель должен учитывать возможность их самостоятельной чистки

В процессе выбора важно также обращать внимание на скорость их работы. Этот показатель зависит от следующих характеристик:

  • Линейность работы. Если использовать в автомобиле дешёвые нелинейные распылители газа, это может спровоцировать падение мощности двигателя, перерасход газа, преждевременную поломку каталитического анализатора и другие проблемы.
  • Время отклика (реакция). Так называется временной промежуток, в течение которого форсунка открывается и закрывается. Чем он короче, тем лучше. Именно от времени реакции зависит точность дозирования подаваемого газа.
  • Производительность. Все форсунки, установленные в газобаллонном оборудовании, должны обеспечивать равную подачу газа на каждый цилиндр двигателя.

Barracuda (Польша)

Конструкция механизма впрыска Barracuda имеет игольчатый тип, преимущественный перед прочими исполнениями. Поступающий сквозь соленоид газ предотвращает возможность засорения механизма. Футерованная фторопластом плунжерная пара работает значительно лучше, она обладает низким коэффициентом трения, не подвержена загрязнению и пригоранию.

Быстрота срабатывания, составляющая 1,9 миллисекунды, высокое качество изготовления, оригинальные конструкторские решения и большой ресурс выводят продукцию Barracuda в одного из лидеров при комплектации установочных пакетов ГБО.

Rail (Италия)

Форсунки Rail SPA – всемирно известная итальянская компания-производитель комплектующих, сменных и расходных частей для ГБО, в частности газовых клапанов, способных работать как на смеси пропана с бутаном, так и на метане.

Rail IG1 без преувеличения – самая распространенная марка в России. Рабочее давление лежит в пределах от 0,5 до 2 бар, максимальное – 3 бар. До 2010 года выпускались с диаметром седла клапана 4 мм, после проведенной в 2010 году модернизации его диаметр составляет 3 мм. Декларированный производителем диапазон рабочих температур – от -20 СО до +120 СО.

Скорострельность Rail IG1 на холостом ходу составляет 3,3 миллисекунды при погрешности +3%. Специалисты же рекомендуют устанавливать такое давление газа и подбирать диаметр отверстия жиклеров, чтобы скорость срабатывания при подъеме якоря 0,6 мм лежала в пределах 4 – 4,5 мс.

Массивный алюминиевый корпус обеспечивает тихую работу клапанов, они не требовательны к качеству газовой смеси. Средний ресурс до ремонта либо замены – около 50 000 км.

Как не купить подделку?

На рынке ГБО существуют подделки польских форсунок, поэтому перед тем как купить форсунки Барракуда, следует знать, как отличить оригинал от подделки. Главным признаком оригинала является лазерная надпись на металлическом корпусе, которая содержит следующую информацию:

  • Название бренда (это может быть либо Barracuda, либо Digitronic);
  • Основные характеристики (производительность, сопротивление катушки, а также рабочая температура);
  • Производитель (это может быть только Alex, больше никто не производит);
  • Уникальный серийный номер (присваивается индивидуально для каждого изделия).

Основные причины неисправностей

Чуть ниже мы выделим основные причины неисправности гбо 4 поколения, которые встречаются довольно часто, но в первую очередь, прежде чем искать причины именно в газовой установке, следует убедиться, что на бензине автомобиль работает стабильно.

Причины нестабильной работы ГБО не всегда связаны с газом, для начала обратите внимание на такие узлы автомобиля как свечи зажигания и провода высокого напряжения. Довольно часто эти элементы влияют на не корректную работу и приводят к тому, что автомобиль, оснащенный гбо 4 поколения, глохнет или теряет мощность

Плавают обороты двигателя на ГБО

Выделяют несколько причин почему двигатель при работе на гбо не держит холостые обороты:

Обратите внимание на статью: Замена газовых фильтров на ГБО 4 поколения своими руками. В статье подробно описана пошаговая процедура замены фильтров с фото и видео материалами

Еще несколько причин того, почему на гбо 4 плавают обороты, мы описывали в этой статье.

Двигатель не переключается с бензина на газ

Если машина на газу переключается на бензин, или вовсе не происходит автоматического перехода на газ, можно выделить несколько причин:

Более подробно о проблеме не переключения с бензина на газ читайте здесь.

Перерасход газа

Для того чтобы понимать имеет ли место перерасход газа, следует рассчитать, какой расход для Вашего автомобиля является оптимальным. В статье о расходе газа автомобилями ланос и сенс мы подробно описывали как рассчитать норму потребления газа в летний и зимний период времени.

Насколько важно правильно сделать выбор?

Приобретаемые в автомагазинах или на авторынках шины должны прекрасно справляться со многими нагрузками, которые соответствуют техническим особенностям определённого автомобиля. Максимальной должна считаться такая нагрузка, при которой резина выдерживает воздействие, измеряемое в относительных единицах (варьируемых от 60 до 125 ед.). Эти показатели можно увидеть на бортах покрышек, рассчитанных исключительно на одно колесо.

Грузовые автомобили, естественно, имеют свой индекс скорости шин, который указывается на одно колесо или спаренные шины. В последнем случае показатель будет разделён цифровым значением дроби.

Особенности эксплуатации ГБО 4-ого поколения

Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.

Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.

Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.

Кнопка переключения режима питания двигателя и индикаторы количества газа

Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.

Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора.
Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.

Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:

  1. давление газа;
  2. температуру редуктора;
  3. температуру газа.

Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.

Устройство форсунки BRC

Газовые форсунки BRC производятся в прочном корпусе из стали и не требуют дополнительных калибровок и настроек при установке. Отличительной особенностью инжекторов этого итальянского производителя является мембранная конструкция затвора, благодаря такому устройству инжектора его можно располагать в подкапотном пространстве в любом положении.

К конструктивным особенностям форсунок брц также относится низкий уровень шума при работе, а вот к качеству газа итальянский производитель предъявляет повышенные требования. Многие автовладельцы отмечают выход из строя форсунки при 10-20 тысячах километров пробега именно из-за качества газа на автозаправочных станциях. Сам же производитель отмечает стабильную работу своих инжекторов на протяжении 200 000 километров пути, при условии своевременного технического обслуживания системы ГБО.

В реальных же условиях работы, по Российским дорогам, газовые форсунки брц выхаживают от 80 до 150 тысяч километров пробега в зависимости от качества газа и газовых фильтров, которые установлены на автомобиль.

Характеристики для подбора форсунок

Основные параметры, по которым нужно выбирать газовые форсунки:

  • Производительность. Данный показатель, как правило, на многих форсунках, возможно скорректировать в ту или иную сторону, подобрав диаметр жиклёров (часто идут в комплектах) или рассверлив их. Размеры дюз/сопел по мощности на один цилиндр двигателя в л/с, обычно прилагаются производителем в документации.
  • Скорость срабатывания инжектора (открытие/закрытие клапана дозировки). Отлично если известно время впрыска бензиновой системы, чем ближе этот показатель к газовым форсункам, тем точнее будет работать оборудование. Скорострельные форсунки считаются — Keihin (Кейхин), Barracuda (Барракуда), BRC (БРС), Hana (Хана), Poletron (политрон).

Ремонтопригодность. Вышеуказанные модели вообще неразборные и не имеют регулировочных винтов, а вот, например бюджетные «Вальтеки» или их клоны, а также АЕБ, Ленди Рензо ремонтируются достаточно просто. В продаже имеются множество вариантов ремкомплектов, от качественных оригинальных (с плунжерами/диафрагмами или только одними уплотнителями), до откровенных подделок, но не всегда плохого качества.

Здесь стоит отметить, что ресурс популярных форсунок ГБО Барракуда и им подобных (в этом же ряду мембранные), производители заявляют куда выше, нежели их оппоненты. Что и подтверждается многочисленными отзывами водителей. Но Valtek всегда берёт ценой, хоть их срок службы редко превышает 60 тыс. км.

  • Неравномерность работы и необходимость частой калибровки. Производительность всей рампы должна быть равномерной. Не редко после покупки штоковых форсунок, якобы откалиброванных на заводе, из-за нестабильности работы, приходится регулировать их заново. Вдобавок детали такого вида инжекторов, особенно дешёвых, подвержены температурной деформации, относительно скорому износу металлических и уплотнительных элементов из-за веса сердечника. К тому же их разработчики рекомендуют настройку каждые 20 тысяч км. пробега авто.
  • Варианты установки. Для удобства монтажа и необходимости соблюдения норм при установке оборудования в подкапотном пространстве (например, V-образные или оппозитные ДВС), у модели Барракуда предусмотрены различные варианты конструирования: рейка/рампа, сборка в общую гребёнку («расчёску»), с разнесением друг от друга при помощи монтажных уголков и тройников. Мембранные и штоковые системы не имеют такой возможности.

Также, вальтекоподобные устройства необходимо монтировать строго вертикально, для предотвращения скапливания отложений находящихся в газе и дальнейшего залипания клапана, или его износа. Расположение Барракуды и подобных им, допускается размещать практически горизонтально.

Существуют ещё встраиваемые непосредственно во впускной коллектор одиночные форсунки ГБО, такие как GFI. Этот вариант был бы идеален (если бы не их цена), так как известно, что чем короче длинна шланга от инжектора до коллектора, тем лучше. К слову допустимая длинна трубки не более 20 см.

Встраиваемая форсунка Джи Эф Ай

На вопрос, какие газовые форсунки лучше выбрать для газового оборудования того или иного автомобиля, нет однозначного ответа. Рынок наполнен компонентами самой различной стоимости и с разбросом параметров. Покупать желательно оригинальные детали с отличительными знаками и маркировкой, у официальных поставщиков. Также целесообразно прибегнуть к помощи опытного специалиста-установщика.

Стоит заметить, что такие сравнительно дешёвые модели как Вальтек, хоть не являются самыми быстрыми и точными, также могут послужить очень достойно при должном своевременном обслуживании и правильном монтаже. Ко всему прочему они разборные, а выполнить их ремонт сможет даже самый не подготовленный водитель.

Чистка газовых форсунок — пошаговый фотоотчет

1. Первым делом необходимо перекрыть подачу газа, для этого закручиваем один или два вентиля на газовом баллоне.

2. Заводим машину и даем поработать для того, чтобы сбросить давление в газовых магистралях и выработать остатки газа.

3. Производим демонтаж газовой рейки с форсунками. У каждого данный процесс будет происходить по-своему, все зависит от марки форсунок и типа двигателя.

4. Далее, используя отвертку, выкручиваем саморезы и достаем газовые форсунки.

5. Извлекаем штоки из корпуса форсунок. На фото видна причина всех моих бед — смолистые отложения, они то и не давали форсункам полноценно функционировать. Когда мотор холодный и форсунки не прогреты, вязкая смола препятствовала нормальному ходу штока газовой форсунки.

6. Используя ватные палочки и спирт (можно и растворитель), вытираем штоки, а также то, что внутри корпусов.

7. Сборка выполняется в обратной последовательности.

Списки лучших

Выделим бренды ГБО по отдельным категориям:

  • Самое популярное оборудование.
  • Отечественный производитель.
  • Самый экономичный.

Рассмотрим более подробно представленный ассортимент.

Ценник: от 8000 до 16000 рублей.

LPGTech газовое оборудование ГБО

GIG — отечественный производитель

Рассматриваемая отечественная фирма занимается передовыми разработками систем впрыска газа с микропроцессорным управлением. От западных систем отличается наличием только одной газовой форсунки. Системы впрыска газового топлива GIG могут работать на сжиженном нефтяном газе (пропан-бутан), сжатом или сжиженном природном газе (метан).

Цена: от 4900 до 10200 руб.

GIG газовое оборудование ГБО

Atiker — самый экономичный

Турецкая компания обеспечивает газобаллонным оборудованием внутренний рынок и 70% продукции экспортирует в 50 стран. ГБО соответствует Европейскому стандарту качества ISO 9001:2000, имеет сертификацию ECE R 67-01. Продукция проходит обязательное функциональное тестирование, испытания на безопасность. Клиентов привлекает доступная цена при достойном качестве оборудования. Расход топлива на 100 км составляет 12 литров по городу, в то время как бензин расходуется на 100 км — 10-11 литров в городских условиях. Экономия средств на лицо, сопоставляя стоимость бензина и газа на сегодняшний день.

Стоимость: от 6500 до 13000 р.

Atiker газовое оборудование ГБО

Barracuda (Польша)

Конструкция механизма впрыска Barracuda имеет игольчатый тип, преимущественный перед прочими исполнениями. Поступающий сквозь соленоид газ предотвращает возможность засорения механизма. Футерованная фторопластом плунжерная пара работает значительно лучше, она обладает низким коэффициентом трения, не подвержена загрязнению и пригоранию.

Быстрота срабатывания, составляющая 1,9 миллисекунды, высокое качество изготовления, оригинальные конструкторские решения и большой ресурс выводят продукцию Barracuda в одного из лидеров при комплектации установочных пакетов ГБО.

Результаты

На холостых мотор больше не глохнет, расход газа нормализовался, “на холодную” двигатель работает так же, как и при прогретом ДВС. Проще говоря, все пришло в норму, динамика, тяга, все как было раньше

Я доволен! Спасибо за внимание, до новых встреч на ГБОшнике. Надеюсь, статья была для вас полезной!? Пока

Эксплуатируя автомобили на газовом топливе, водители часто сталкиваются с некорректной работой или поломками ГБО. Эффективность работы данного оборудования во многом зависит от исправности газовых инжекторов. Их эксплуатация проходит в условиях воздействия высоких температур, а иногда и некачественного топлива.

Владельцам транспортных средств, работающих на газе рекомендуется знать, как проводится ремонт, чистка и регулировка газовых форсунок ГБО 4 поколения своими руками. Это поможет в некоторых ситуациях и сбережет материальные средства.

Неисправности в системе впрыска ГБО

Газовая форсунка ГБО, при сбое в работе в системе впрыска, вполне подлежит ремонту. Но для этого необходимо под рукой иметь ремкомплект газовых форсунок.

Так как правильную и слаженную работу всей системы ГБО задают именно форсунки, то надо научиться диагностировать их неисправности.

Это может быть:

  • загрязнение форсунки;
  • нарушение баланса рейки;
  • обрыв цепи;
  • замыкание катушки;
  • электронные неполадки.

Причин может быть много, но если проигнорировать их и не среагировать вовремя, то можно ограничиться не просто заменой деталей механизма впрыска, а попрощаться со всем силовым агрегатом. Поэтому, в случае сомнений, в чем именно неисправность, лучше доставить автомобиль на электронный стенд, где механики подробно опишут поломки.

Возможно, все закончится выяснением того, как прочистить газовые форсунки, а может быть, понадобится расширенный ремонт. Но, в любом случае, это более выгодно с экономической точки зрения, нежели замена всего движка.

Хотя ГБО нового поколения уже оснащены системами, которые сами контролируют и диагностируют неполадки. Но все-таки, если автомобиль дооборудован газовой установкой, проведение осмотра самой системы – абсолютно не лишняя манипуляция. Бывает, что в ходе выяснения выплывают незначительные мелочи, которые, однако, могут привести к серьезным поломкам.

Также при покупке форсунок необходимо ознакомиться с отзывами на производителя и провести сравнительную характеристику цен на такие детали, так как дешевые детали могут послужить причиной больших проблем. Лучше всего, при возникновении любых вопросов относительно ГБО, обращаться на станцию, где специалисты смогут проконсультировать по работе системы ГБО.

На нашем сайте есть статьи про газовые форсунки фирм:

  • Ловато;
  • Валтек;
  • AEB;
  • Барракуда;
  • OMVL.

Основные параметры газовых форсунок

Форсунки, предлагаемые на рынке производителями, очень разнообразны по своему техническому исполнению и конструктивным характеристикам.

Основными и принципиально важными моментами при выборе этого элемента системы ГБО служат следующие моменты:

  • материал, из которого изготовлен корпус;
  • тип применяемого топлива;
  • напряжение, при котором работает катушка;
  • давление, вырабатываемое при работе и максимальное давление;
  • временной интервал, за который открываются элементы;
  • период закрытия;
  • диапазон температур, при которых работает движок;
  • диаметр выпускного штуцера снаружи;
  • размеры седла клапана;
  • вариации в размерах жиклеров газовых форсунок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
