Прокладки для двигателя: назначение, виды и особенности автомобильных прокладок

Симптомы и признаки пробитой прокладки ГБЦ

Самый явный и неоспоримый признак пробитой прокладки ГБЦ – это прострел наружу, то есть из под головки наружу вырываются газы. Не заметить сложно, будет очень громко.

Еще бывает вариант прострела между цилиндрами, допустим между вторым и третьим, снаружи такой прострел точно определить трудно, нужно мерить компрессию, по любому двигатель будет троить, и радуйтесь если причина троению двигателя и отсутствию компрессии в двух цилиндрах всего лишь пробитая прокладка ГБЦ, а не что-нибудь пострашнее.

Выхлопные газы в радиаторе, тоже как один из возможных признаков пробитой прокладки, но не всегда. Бывает что газики проходят через какую-нибудь маленькую трещину где то в головке или на стенке гильзы. В большинстве случаев двигатель будет работать вполне стабильно, единственно будет понемногу пропадать охлаждающая жидкость и выхлопная парить, а так в принципе ничего страшного, правда в дальнейшем, скорее всего, такой незначительный дефект разростется в полноценный прострел.

Итак, когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

  1. Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
  2. Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
  3. Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
  4. Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
  5. Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Важно отметить, что перегрев двигателя из-за пробоя прокладки ГБЦ может привести к искривлению плоскости ГБЦ. Это свойственно в основном алюминиевым головкам, чугунные такими расстройствами не страдают, по крайней мере мне не встречались, они любят давать трещины

Искривление во-первых нужно обнаружить, и если оно есть, головку нужно шлифовать, не нужно шлифовать головку просто так для профилактики если она ровная.

Итак, прогорела прокладка ГБЦ или продуло прокладку головки блока цилиндров по сути не важно, суть одна, ремонт неизбежен. Причем болячка эта свойственна большинству двигателей, но вот как бывает, хозяева одинаковых машин могут по разному ответить на вопросы об опыте замены прокладки ГБЦ, у одного такого опыта может не быть вовсе, а другой уже может рассказать пару историй, как он ездил в сервис или менял сам

Классификация паронитовых прокладок по ГОСТ 481-80

Разные виды паронитовых уплотнителей имеют разные технические характеристики. Они определяют, для каких соединений и сред можно использовать конкретный прокладочный материал. Компания «Промресурссервис» поставляет следующие основные виды изделий из паронита:

  • ПОН (паронит общего назначения): Подходит для: неподвижных гладких соединений, давление которых не превышает 4 Мпа (40 кгс/см²); фланцевых соединений типа «шип-паз» и «выступ-впадина».
  • ПМБ (паронит маслобензиностойкий): Подходит для: неподвижных гладких соединений, давление которых не превышает 4 Мпа (40 кгс/см²); фланцевых соединений типа «шип-паз» и «выступ-впадина». Применяется в трубопроводах, которые транспортируют масло, продукты нефтяной переработки, нефть и т.д.
  • ПМБ-1: Подходит для: неподвижных гладких соединений, давление которых не превышает 2,5 Мпа (25 кгс/см²); фланцев типа «шип-паз» и «выступ-впадина». Модификация, температура эксплуатации которой расширена с -5 до +250 градусов.
  • ПК (паронит кислостойкий): Подходит для: неподвижных гладких соединений; фланцев типа «шип-паз» и «выступ-впадина»; спирально навитых прокладок в роли мягкого наполнителя. Предназначен для химической промышленности.
  • ПА (паронит, армированный сеткой): Подходит для: неподвижных гладких соединений, давление которых не превышает 4 Мпа (40 кгс/см²); фланцевых соединений типа «шип-паз» и «выступ-впадина». Имеет повышенную механическую прочность, но для химических агрессивных сред не подходит.
  • ПЭ (паронит электролизерный): Подходит для: уплотнения ячеек, которые собираются в батарею в электролизерах, для обеспечения электрической изоляции ячеек друг от друга. Чтобы соединение было герметичным, необходимо давление 10 Мпа (100 кгс/см²) для электролизеров, которые работают под давлением 0,02 Мпа (0,2 кгс/см²) и 30 Мпа (300 кгс/см²) для электролизеров, которые работают под давлением 10 Мпа (100 кгс/см²).

Размеры href=”https://www.promresurs.ru/catalog/prokladki_iz_paronita_reziny_ftoroplasta_1/”>паронитовых прокладок определены ГОСТом и зависят от типа прокладки. При этом величина условного прохода (DN) может быть от 10 до 800 мм, наружный диаметр прохода (D) – от 29 до 877 мм, внутренний диаметр (d) – от 14 до 820 мм соответственно. Кроме того, по договоренности с заказчиком допускается изготовление паронитовых прокладок по индивидуальным размерам. Мы производим изделия любой сложности или конфигурации.

Слово производителю

Тимур Имнаишвили, директор Federal Mogul по маркетингу в России, Украине, СНГ

Эффективность под давлением

В 2009 году компания Federal-Mogul разделила многочисленные линейки продукции для двигателей на четыре «экспертных бренда» – АЕ для верхних узлов двигателя (клапаны, ремни, распределительные валы), Glyco для подшипников, Goetze для поршневых колец и гильз и Nural для поршней и поршень-комплектов – каждый из них ведет родословную от производства оригинального оборудования и имет широкий ассортимент технологий мирового класса. В 2010 году марка Рауеn стала пятым «экспертным брендом» компании Federal Mogul, обес­печивая всю категорию уплотнений и практически все области применения в регионе Европы, Ближнего Востока и Африки.

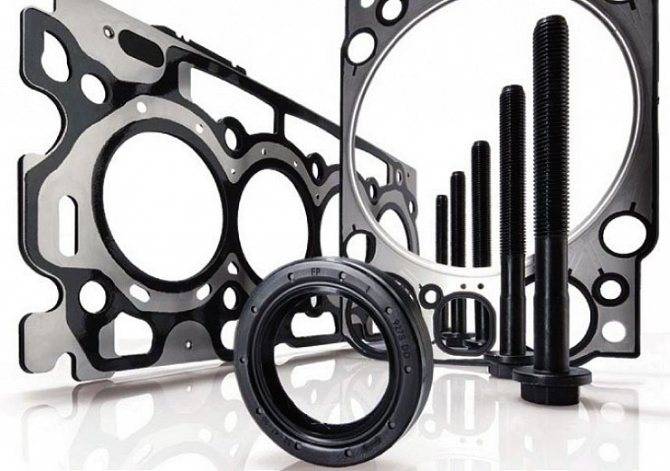

Для двигателя требуются самые разные уплотнители. Чтобы обеспечить долговечность и эффективность уплотнения, для каждого из них нужны собственная технология, дизайн и материал. Правильная прокладка Payen гарантирует точную посадку в любое время. А точная посадка означает целостность уплотнителя, продление срока службы двигателя и удовлетворение клиентов.

Payen предлагает один из самых широких ассортиментов технологий уплотнения, имеющихся сегодня на рынке – как для устаревших двигателей, так и для новейших легковых автомобилей и тяжелых грузовиков. Наша продукция соответствует требованиям специалистов к уплотнителям по всему миру, и даже превосходит их. Это означает, что детали отлично работают в самых разных диапазонах температур и давлений, а также соответствуют любым требованиям к поверхности.

Прокладки ГБЦ из стального эластомера (S/E)

В некоторых прокладках, особенно предназначенных для мощных дизельных двигателей, используются эластомерные материалы, отлитые на стальном держателе. Преимуществом системы такого типа является то, что эластомеру для создания уплотнения требуется небольшая нагрузка, а твердый стальной держатель выступает в качестве ограничителя давления, обеспечивая устойчивое соединение. В более сложных прокладках используются разнообразные эластомеры, чтобы обеспечить наиболее подходящий материал для конкретной области уплотнения. Это означает минимальную деформацию конструкции и превосходную устойчивость к релаксации напряжений.

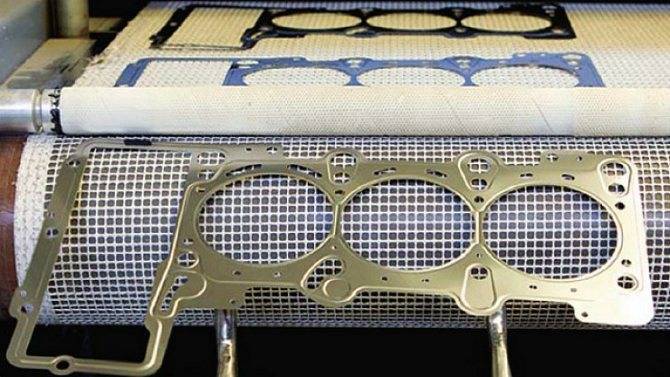

Прокладки ГБЦ из многослойной стали (MLS)

Компания Federal Mogul является неоспоримым лидером в сфере технологий изготовления прокладок ГБЦ из многослойной стали (MLS) уже почти 20 лет. Компания выпустила на предприятии в Хердорфе более 43 млн прокладок MLS для головок блоков цилиндров, при этом завод является также ведущим поставщиком для рынка запасных частей. Среди прокладок ГБЦ, произведенных в Хердорфе, имеется деталь Рауеn с каталожным номером АС5300 для двигателя М47 – прокладка точно такой конструкции поставляется производителям оригинального оборудования. Технология MLS жизненно необходима для эффективной работы современных мощных, высокотемпературных двигателей. По мере уменьшения веса и прижимной силы литых деталей двигателя прокладки MLS становятся важнейшим элементом для обеспечения прочного, надежного уплотнения с учетом подвижности головки и блока цилиндров относительно друг друга. К другим преимуществам относятся уменьшение деформации отверстия и ползучести, более эффективное распределение прижимного усилия и более точный контроль толщины в сжатом состоянии. Кроме того, технология MLS позволяет уменьшить мертвое воздушное пространство между головкой и блоком цилиндров в камере сгорания, помогает снизить выбросы вредных веществ.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Источник

Какая прокладка ГБЦ лучше: правила выбора

При выборе прокладки ГБЦ необходимо ориентироваться на следующие критерии: стойкость к коррозии, высоким температурам, давлению и сроку эксплуатации. Выше мы рассматривали виды таких изделий. Теперь подробнее остановимся на их особенностях.

Металлические

Прокладки ГБЦ, изготовленные из металла, пользуются высокой популярностью у автовладельцев.

Их преимущества:

  • повышенная прочность;
  • равномерность нагрузки;
  • большой срок службы;
  • наличие уплотнительных элементов, защищающих от разгерметизации.

Металлические изделия рекомендуется применять на машинах с турбиной или оборудованных форсированными моторами.

Асбестовые

Прокладки на основе асбеста пользуются большим спросом у автовладельцев.

Их преимущества:

  1. Стойкость к высокой температуре.
  2. Доступная стоимость.
  3. Небольшая усадка.
  4. Наличие металлических элементов в местах, где это необходимо.

Из минусов:

  1. Ухудшение качества при продолжительном применении.
  2. Чувствительность к вибрациям и температурным скачкам.
  3. Опасность асбеста для здоровья (больше актуально для людей, участвующих в производстве).

Безасбестовые

К этой категории относятся изделие, изготавливаемые из современных композитных материалов.

Они имеют ряд преимуществ:

  1. Почти полное отсутствие усадки.
  2. Долгий срок службы.
  3. Эластичность, гарантирующая хорошее прилегание к поверхности.
  4. Стойкость к высокой температуре.
  5. Отсутствие боязни перепадов давления.
  6. Усиление основных участков металлическими компонентами.

Важно учесть, что ресурс прокладки ГБЦ зависит не столько от материала, сколько от правильности установки. Если не попасть в усадочное место, проблемы будут даже с самым дорогим изделием, поэтому к такому вопросу необходимо подходить со всей ответственностью

Главным признаком неправильной установки является ее быстрое повреждение и появление признаков, которые упоминались в начале статьи.

На дизельных двигателях неправильный монтаж может проявиться стуком поршневой системы из-за того, что движущийся элемент задевает край прокладки.

Классификация генераторов

Генератор тока переменного

Классификация преобразователей энергии даёт чёткое понятие – что такое генератор электрического тока. Различают электрические генераторы по следующим признакам:

  • автономность;
  • фазность;
  • режим работы;
  • сфера применения.

Автономность

Главное преимущество, которым обладает электрический генератор, – это его полная независимость от централизованных поставщиков энергии. Автономность электротехнического оборудования бывает стационарной и мобильной.

Стационарные

Обычно это генераторные станции, работающие от дизельных двигателей. Станции используют для электроснабжения потребителей в местах, удалённых от централизованных электрических сетей.

Стационарные генераторные станции необходимы для обеспечения током производственных процессов там, где даже кратковременные перебои поставки электроэнергии недопустимы.

Мобильные

Электрогенераторы мобильного типа выполнены в виде компактных аппаратов, которые можно перемещать в пространстве. Передвижные станции используют для электросварки, местного освещения, снабжения током бытовых электроприборов и многое другое.

Оборудование включает в себя двигатель внутреннего сгорания, работающий на бензине или дизельном топливе. Агрегаты имеют различные габариты. Компактный аппарат может транспортировать один человек. Существуют мобильные агрегаты, которые устанавливаются на специальном автомобильном прицепе.

Бензиновый генератор на колёсной паре

Фазность

По фазовой структуре электрического потока различают однофазные и трёхфазные агрегаты.

Однофазные

Генераторы, производящие однофазный ток, предназначены в основном для питания бытовых приборов. Чаще всего это мобильные аппараты. Однофазными агрегатами хозяева оснащают свои частные домовладения для бытовых нужд (освещения, питания электротехники и др.).

Трёхфазные

Генераторные источники трёхфазного тока используются для питания силового электрооборудования. В некоторых случаях получаемый трёхфазный ток разделяют по фазам. Таким образом, делают развод электропроводки по всему дому для питания бытовых электроприборов.

Важно! Все ветви фазового разделения должны равняться между собой мощности потребления. Если разница нагрузок будет велика, то генератор быстро выйдет из строя

Режимы работы

В зависимости от того, в каком режиме эксплуатируются агрегаты, их подразделяют на основные и резервные.

Основные

Аппараты предназначены для работы в постоянном режиме. Мощные электрогенераторы с дизельными двигателями относят к промышленным установкам. Устанавливаются там, где требуется получение электроэнергии круглосуточно.

Резервные

Само название агрегатов говорит о применении их в исключительных случаях – при внезапном отключении централизованного электроснабжения. Генераторы могут включаться в работу при срабатывании реле, реагирующего на исчезновение напряжения в электросети централизованного источника. Резервные аппараты рассчитаны на беспрерывную работу в течение нескольких часов.

Сфера применения

Генераторы изготавливают, рассчитанные на две сферы применения: для быта и производства.

Быт

Сейчас торговая сеть предлагает широкий выбор бытовых генераторов. Это однофазные установки, предназначенные для аварийного обеспечения электроэнергией частных домостроений. Также компактные агрегаты используют для питания выносного электрооборудования

Для бытовых электроприборов, использующих цифровую элементную базу важно качество тока. Устройство должно выдавать электроэнергию следующих параметров: 220 В, 1 А, 50 Гц. Мощные бытовые агрегаты используют для электросварочных работ

Их преимуществом является способность производить ток большой силы для получения электрической дуги

Мощные бытовые агрегаты используют для электросварочных работ. Их преимуществом является способность производить ток большой силы для получения электрической дуги.

Обратите внимание! Если в инструкции бытового аппарата производитель не оговаривает применение для электросварки, то его нельзя использовать для сварочных работ. В противном случае генератор выйдет из строя

Производство

Независимыми мощными стационарными генераторами оснащают цеха промышленных предприятий, жилые районы, строительные объекты, больницы и объёмные общественные здания.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:


Динамометрический ключ

  • динамометрический ключ;
  • набор ключей;
  • набор торцовых головок;
  • «Torx»;
  • отвертка.


Торцовая головка

Этапы

Для тех, кто не в курсе, как поменять и выбрать прокладку головки блока цилиндров, опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

  1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
  2. Выставляем поршень 1-го цилиндра в ВМТ.
  3. Сливаем ОЖ.
  4. Снижаем давление в системе.
  5. Отсоединяем приемный патрубок глушителя от коллектора.
  6. Убираем крышку ГБЦ.
  7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
  8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
  9. Отсоединяем шланги охлаждающей системы.
  10. Отсоедините тягу привода дроссельной заслонки.
  11. Отсоединяем провода от масляного датчика в картере силового агрегата.
  12. Отсоединяем другие провода и колодки.
  13. Демонтируем крышку и ремень.
  14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
  15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
  16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
  17. Снимаем оставшиеся шланги, колодки и провода.
  18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
  19. Полностью выкручиваем все болты.
  20. Вынимать нужно с шайбами.
  21. Демонтируем головку.
  22. Теперь можно снять прокладку ГБЦ.
  23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
  24. Почистите поверхности, которые будут соприкасаться с прокладкой.

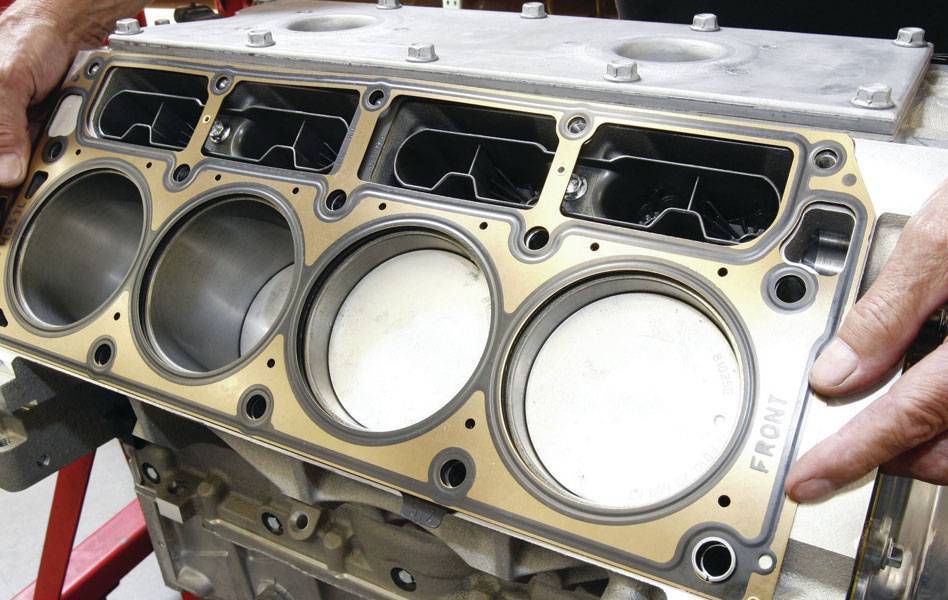

  25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
  26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
  27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
  28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
  29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
  30. На этом замена завершена.

Прокладки на двигатель: основные функции

Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.

Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.

Такую герметичность и обеспечивают прокладки, которые отличаются по форме, а также изготавливаются из разных материалов с учетом тех или иных особенностей (нахождение в определенном участке ДВС, нагрузки на прокладку и степень давления, взаимодействие с конкретной технической жидкостью, температурные режимы и т.п.).

Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.

Прокладка способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки технических жидкостей.
