Неисправности ABS: особенности самостоятельной диагностики

Выключатель стоп-сигнала

Низкое напряжение

Высокое или низкое напряжение может вызвать включение DSC и других индикаторов на BMW.

Это может быть вызвано неисправным генератором, плохим регулятором напряжения или неисправной батареей BMW. Автомобили BMW чрезвычайно чувствительны к низкому напряжению.

Если это проблема, вы можете заметить другие проблемы, такие как переход BMW в режим бездействия.

Связанные коды

• Датчик давления не правдоподобен
• Датчик скорости вращения колеса, передний правый запуск, распознавание
• Номер ошибки, такой как 17FE
• Внутренний отказ блока управления

Эта проблема может затронуть все модели BMW, включая 3-серии, 5-серии, 7-серии, X3, X5, Z-серии.

Как проверять стартер с демонтажем

Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:

• отключите обе клеммы от аккумулятора;
• отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
• открутите болты крепления стартера (обычно их 3);
• извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).

Как прозвонить щеточный узел

Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.

1. Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
2. Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.

Проверка вилки и обгонной муфты

Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить. Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

Статья в тему: Особенности выбора аккумуляторной батареи для машины

Процесс электронного тестирования

К бортовой электронной системе через специальные диагностические разъёмы подключается достаточно сложное оборудование — сканер, имеющий серьёзное ПО. Прибор читает передаваемые машиной коды. Данные, которые получает сканер, расшифровывает специалист, используя предназначенные для этого программы. Основываясь на полученной информации, специалист делает вывод об имеющихся неисправностях.

А само электронное тестирование подразделяют на несколько действий. Расскажем о некоторых симптомах, при появлении которых имеет смысл провести компьютерный анализ определенного элемента.

Подвеска

Тестирование подвески необходимо в том случае, если автовладельцем обнаружен один из нижеперечисленных признаков:

• неравномерный износ покрышек;
• появление посторонних звуков (стук/гул) при входе в резкий поворот или в процессе движения с постоянной скоростью (по неровным дорогам);
• отмечается «снесение» одной из осей при входе в поворот;
• происходит досрочное срабатывание АБС;
• у руля отмечается возрастание свободного хода.

Силовой агрегат

Диагностика двигателя целесообразна, если автомобилистом замечено следующее:

• увеличилось время разогрева двигателя;
• увеличился расход горючего;
• работа двигателя стала неустойчивой либо он стал «неохотно» запускается;
• силовым агрегатом потеряна мощность;
• отмечается белый/чёрный дым на выхлопе;
• появление сторонних шумов при работе двигателя;
• холостые обороты поменялись в сторону понижения/повышения.

Коробка-автомат

Электронный анализ АКПП стоит провести, когда:

• отказ от включения одной из передач;
• появились ощутимые рывки;
• переключая передачи, вы слышите шумы или оно происходит с пробуксовкой;
• увеличился расход топлива;
• отмечается протечка масла.

Проверка датчика

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

• ножка – датчик абс передний правый (7 – 25 Ом);
• уровень сопротивления изоляции – свыше 20 кОм;
• ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Будто выяснить, что случилось с антиблокировочной тормозной системой?

До появления в автопромышленности системы ABS в 70-х годах 20 века, автомобили были более опаснее. Особливо когда вы двигались по заснеженной, обледенелой или мокрой дороге. В те годы будто правило старые автомобили оснащались не весьма качественными шинами, задним приводом и обычной тормозной системой без электроники. Однако сегодня все изменилось. В наши дни большинство из нас даже не задумываются о современных тормозных системах. Ныне мы чувствуем себя уверенно даже при движении по дороге, которая на несколько сантиметров занесена снегом или сильно обледенела. Дело в том, что большинство современных автомобилей оснащены передним приводом, которые дает водителям уверенность за рулем, современными электронными системами безопасности, контролирующие сцепление автомобиля с дорожным покрытием и современной резиной, демонстрирующая чудеса сцепления с дорогостоящий.  Одной из самых важных систем в любом автомобиле является антиблокировочная тормозная система (ABS), которая существенно снижает тормозной линия и предотвращает блокировку колес, которая может повергнуть к потере сцепления с дорогой и соответственно заносу.

ABS стала в автопромышленности стандартным оборудованием, которое в наши дни устанавливается фактически на любой автомобиль, выпускаемый автомобильными компаниями. Будто мы уже не один писали система ABS состоит из датчиков скорости, которые устанавливаются на колеса машины, из электронного блока управления антиблокировочной тормозной системы, и гидравлических клапанов, которые по сигналу электронного блока регулируют в каждом колесе определенное тормозное усилие без участия водителя.

Колесные датчики ABS отслеживают скорость вращения каждого колеса автомобиля и всегда передают ее компьютеру. Будто только блок ABS начинает видать, что колесо перестает обращаться, то он активирует клапана гидравлической тормозной системы, которая снижает тормозное давление в этом колесе. В итоге давление тормозной жидкости в колесе падает и тормозное усилие снижается, что способствует разблокировки колеса и возврату сцепления с дорогостоящий. Это процесс повторяется несколько один в секунду до тех пор, покамест автомобиль не остановится или водитель не отпустит педаль тормоза.

Блок управления ABS и компьютер автомобиля любой раз при включении зажигания проводит самотестирование антиблокировочной тормозной системы. То кушать каждый раз, когда вы заводите автомобиля, происходит самодействующий тест системы ABS. В случае если во пора самотестирования компьютер получает недостаточно данных от датчиков, блока управления ABS и гидравлических клапанов тормозной системы, то на приборной панели загорается сигнальная лампа ABS. Так, если компьютер автомобиля или блок управления ABS не получит сигнал от гидравлического насоса тормозной системы или от клапана, установленного на каждом колесе, то на приборке загорится промах ABS в виде значка (индикатора).

Обратите внимание, что несмотря на неисправность системы ABS и появление на приборке горящего значка ABS в вашем автомобиле будто правило продолжает работать механическая тормозная система и вы можете в принципе продолжать движение, однако уже без электронной системы помощи при блокировке колес во пора торможения. То есть другими словами при поломки системы ABS вы можете безопасно употреблять автомобилем

Правда в этом случае вы должны быть крайне осторожны при торможении на скользкой, заснеженной или мокрой дороге, этак как без системы ABS колеса вашего автомобиля могут блокироваться. Потому мы не рекомендуем в случае неисправности системы ABS долгое пора эксплуатировать машину без соответствующего ремонта. Этак что в случае ошибки системы ABS вы должны будто можно скорее установить причину неисправности и ликвидировать ее в короткий срок.

Особенности датчика Opel Vectra

Теперь пройдемся по особенностям автомобиля Opel Vectra. А основная из них кроется в том, что датчик этот выполнен в виде кольца и одет на ступицу. Поэтому проверить его не сложно, снова используя мультиметр, а вот заменить в случае повреждения сложно, поскольку придется снимать ступицу.

В целом же, путем обычного замера сопротивления можно оценить состояние любого датчика АБС, а также его проводки.

Какой бы элемент не использовался на авто, сопротивление его будет варьироваться в диапазоне 1,2-1,8 кОм.

Одним из главных условий при диагностике является не только величина сопротивления, а одинаковое показание сопротивления на всех датчиках.

«>

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

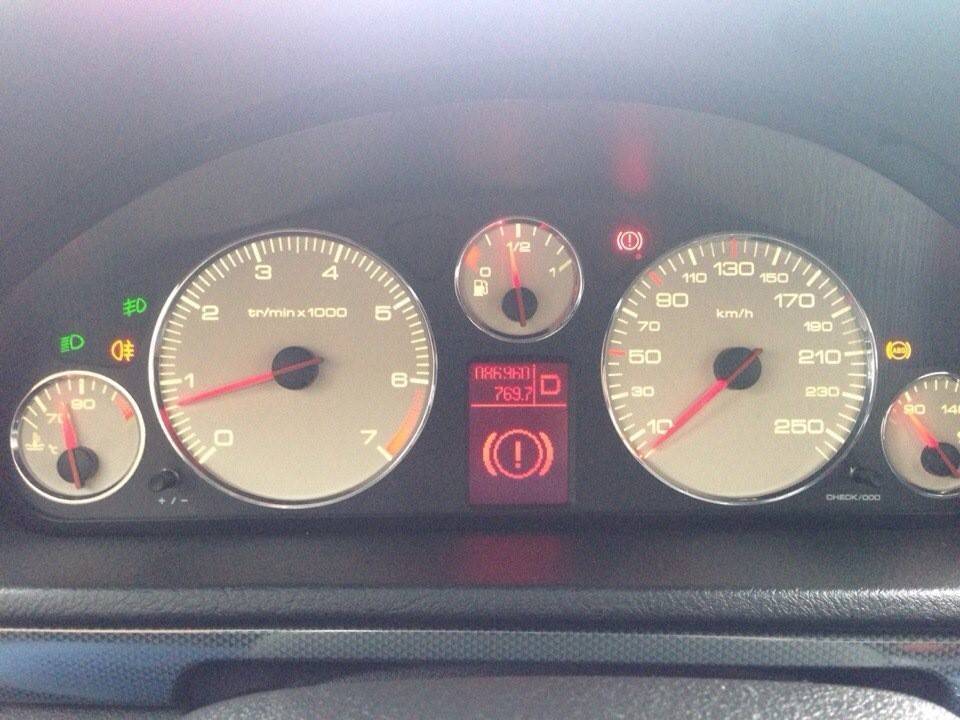

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин — некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.

Сроки и стоимость ремонта

Как правило, сроки ремонта или замены отдельных элементов невелики — обычно хватает от нескольких часов до одного дня на диагностику поломки и ее устранение. Стоимость ремонта может серьезно различаться — цена зависит от уровня и ценовой политики автосервиса, необходимости замены отдельных компонентов АБС. Усредненные значения сроков и стоимости ремонта представлены в таблице.

Проблема	Сроки ремонта	Стоимость
Поломка датчика АБС	2-3 часа	1 тыс. руб. (без учета стоимости новой детали)
Выход из строя ЭБУ	1 день	5–15 тыс. руб. (с учетом стоимости детали)
Неисправность гидравлического блока	1 день	3-5 тыс. руб.
Неполадки в электропроводке ABS	1 день	1-3 тыс. руб.

Почему загорается ошибка АБС (ABS) — причины и методы устранения

Рассмотрим причины. Почему загорается АБС?

При нормальном режиме лампочка АБС указывает на то, что системой произведена разблокировка колес. Это говорит о правильной работе системы безопасного торможения. Если во время торможения загорается АБС, можно слегка опустить ногу с педали тормоза и система все сделает за Вас. В случае. если АБС горит постоянно, необходимо проверить:

• наличие ошибок в бортовой системе
• на датчики налипла грязь
• проблема в электросети системы АБС
• разбит ступичный подшипник
• сгорели предохранители блока АБС
• сбой блока управления авто

Как вариант бывает, что проблемы с генератором или электроцепью авто способствуют загоранию абс лампы. Вы можете продиагностировать авто на наличие ошибок или обратиться в автосервис.

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

• Измерителя, размещаемого стационарно возле колеса;
• Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

• Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
• Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

• Пассивные — индуктивные;
• Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как поставить вилку сцепления не снимая коробки

Минусами пассивных датчиков является:

• Относительно большие габариты;
• Слабая точность показаний;
• Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
• Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Проверка датчика АБС осциллографом

Перебои можно диагностировать и этим прибором, но его использование требует определенных навыков. Помимо этого, стоимость устройства достаточно высока. Учитывая перечисленные факторы, можно прийти к выводу — использование осциллографа оправдано только для техцентров. Но если вам вдруг попадется под руки такая “диковинка”, попробуйте провести диагностику своими руками.

Проверка датчика ABS на данном приборе позволяет получить визуальное представление об электросигнале. Частотность и амплитуда отражаются на дисплее, что дает “объемное” представление о корректности работы “антиблока”. Далее сравнивают и анализируют полученные данные. Сама работа похожа на процедуру с вольтметром, только к выводам подключается другой прибор. Об исправности устройства говорят следующие факторы:

• приблизительно равные значения показателей;
• отсутствие “скачков” при меньшем синусоидном сигнале;
• стабильная амплитуда колебаний с Max не более 0,5 В.

Есть ли хорошая альтернатива такой проверке? Тестирование ноутбуком (если интересны подробности, инструкцию вы легко найдете в Сети).

Проверка напряжения на обмотке датчика

Еще один из способов проверки работоспособности датчиков АБС – измерение выходного напряжения, которое появляется на обмотке при вращении колеса. Для этого выполняем следующее:

• Вывешиваем колесо с помощью домкрата и снимаем его.
• Находим датчик АБС и отсоединяем его разъем от проводки, ведущей к блоку управления.
• Переводим мультиметр в режим измерения переменного напряжения.
• Подключаем щупы к контактам разъема датчика.
• Вращаем ступицу колеса (со скоростью 1÷2 об/сек).
• При наличии напряжения 200÷1700 мВ (его величина варьируется в зависимости от конкретной модели датчика) можно констатировать, что сенсор исправен. Нет причин беспокоиться. В случае, если вам не удалось найти технические характеристики датчика, стоит проверить подобным образом все сенсоры АБС, установленные на автомобиле. Если в результате тестирования на одном из них обнаружено заниженное напряжение (по сравнению с остальными), то это свидетельствует о его некорректной работе.

На заметку! Если при замере сопротивления всех датчиков показания омметра свидетельствуют об их работоспособности, но при вращении колеса на обмотках сенсора появляется заниженное напряжение (или его отсутствие), то это может быть следствием износа или поломки зубчатого колеса.

Эффективность работы АБС

Основная роль АБС — это сохранение контроля над автомобилем в условиях экстренного торможения. Если тормозить плавно, то система никак не участвует в торможении, хотя продолжает постоянно анализировать скорость вращения колес. Во время экстренного торможения «в пол», система оживает и принимает активное участие в торможении, корректирует тормозное усилие и не дает ни одному колесу заблокироваться. Для водителя самое главное, что автомобиль при эффективном торможении, остается полностью управляемым, то есть можно объехать препятствие, уйти от столкновения или просто «заправить» автомобиль в поворот на более высокой скорости.

Сочетание эффективного торможения и сохранение управляемости — это основной плюс с точки зрения активной безопасности автомобиля.

Водители со стажем способны имитировать работу системы АБС, но максимум что получиться — это ослаблять и усиливать общее тормозное давление на все колеса одновременно. Аналогично работали самые первые одноканальные системы ABS — при блокировке одного колеса, они ослабляли тормозное давление на всех колесах. В современных АБС один канал отвечает за одно колеса, за счет чего достигается максимальная эффективность функционирования системы.

Особенно полезна система для начинающих водителей, которые чувствует себя неуверенно за рулем даже в обычных ситуациях, а при необходимости экстренного торможения могут быстро заблокировать колеса и потерять управление. АБС позволяет совершать интуитивно понятные действия в экстренных ситуациях — нажать педаль тормоза «в пол» и маневрировать. В зависимости от типа дорожного покрытия, система АБС может быть как преимуществом, так и недостатком.

На рыхлых поверхностях (гравий, песок, снег) АБС увеличивает тормозной путь. Объясняется это тем, что заблокированные колеса на рыхлых поверхностях закапываются в поверхность, что хорошо сказывается на эффективности торможения

При этом важно отметить, что автомобиль все же теряет управляемость

На скользких и твердых поверхностях (лед, сухой и мокрый асфальт) АБС намного эффективнее.

Антиблокировочная система на некоторых автомобилях делается отключаемой или с функций подстраивания под тип дорожного покрытия. В некоторых автомобилях водитель сам указывает тип покрытия, в других система определяет автоматически, с помощью специальных датчиков. Водителя о срабатывании АБС информирует специальный индикатор на панели приборов, но в большинстве случаев он не понадобиться. А все потому, что при работе АБС слышен негромкий характерный треск, а на педали тормоза чувствуется несильные и частые толчки.

Задачи, выполняемые АБС:

• Обеспечивает безопасное торможение;
• Сокращает тормозной путь на наиболее опасных покрытиях: скользком или мокром дорожных покрытиях;
• Сохраняет управляемость при резком торможении.

Неисправности АБС и способы их устранения

Не функционирует АБС

• Проверяем наличие ошибок с кодами неисправностей АБС;
• Проверяем линии питания электронного блока управления;
• Проверяем линии питания датчиков и сами датчики на правильность функционирования (правильность установки и подключения, замеряем с помощью мультиметра сигнал датчика скорости, проверяем отсутствие замыкания между выводами датчика);
• Проверяем тормозную систему на утечки тормозной жидкости.

Все эти проверки вполне можно провести самостоятельно, достаточно иметь мультиметр, устройство для чтения ошибок бортового компьютера (если нет штатного), а также общее представление об электрических цепях.

АБС работает, но неэффективно

• Проводим все проверки, как и при полностью неработающей системе;
• Дополнительно проверяем напряжение питания электронного блока управления АБС, должно соответствовать напряжению бортовой сети.

Отключенная или не функционирующая система АБС допускает продолжения движения

Но обратите внимание, что все неполадки в работе штатной системы ABS должны учитываться водителем при движении: точнее оценивайте дорожное покрытие, соблюдайте скоростной режим, держите большую дистанцию до автомобиля спереди и т.д

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

1. Установить автомобиль на ровную площадку или подъемник. Обеспечить надежную фиксацию от случайного начала движения.
2. Для облегчения доступа к датчику рекомендуется снять колесо.
3. Провод прокладывается по колесной арке и подключается к общей проводке при помощи штекера, который необходимо аккуратно разъединить. Если штекер покрыт слоем грязи, то ее надо удалить и протереть колодки разъема чистой ветошью. Если проверяются датчики задних колес, соединительные штекеры расположены в салоне автомобиля. Для доступа к штекеру требуется откинуть подушку сидения и отогнуть ковролин. На некоторых машинах понадобится отогнуть шумоизоляционные маты, расположенные под ковролином.
4. Переключить мультиметр в режим работы омметра.
5. Подключить выводы датчика к щупам мультиметра и замерить сопротивление. Сравнить значение с нормативными, имеющимися в инструкции по эксплуатации. Если такой информации нет, то показания берутся из справочной литературы. Обычно считается нормальным сопротивление в пределах 0,5-2 кОм.
6. Прозвонить жгут проводки датчика для проверки отсутствия короткого замыкания.
7. Проверить работу датчика. Для этого вращают колесо и смотрят на показания омметра. В зависимости от частоты вращения сопротивление будет меняться.
8. Перевести измерительный прибор в режим работы «вольтметр».
9. Вращать колесо с частотой около 1 об/сек, при этом проверяется значение напряжения. По нормативам оно должно находиться в пределах 0,25-0,5 Вольта. С ростом числа оборотов напряжение увеличивается.
10. Проверить по описанной выше процедуре все датчики. При этом надо помнить, что устройства на передней и задней оси отличаются по конструкции и имеют различное сопротивление.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
2. Подключить осциллограф или осциллоскоп к пинам датчика.
3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
4. Зафиксировать кривую колебаний сигнала.
5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

• идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
• равномерность кривой, без заметных боковых отклонений;
• стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

ABS не всесильна

Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.

Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.

Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие. » alt=»»>

1. Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
2. Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
3. Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
4. Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.

Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.

АБС или ABS, уже из расшифровки английской аббревиатуры (Anti-lock braking system), становится ясно что, это не отдельная деталь, а система, предотвращающая блокировку колес при торможении. В двух словах, на вопрос: что такое АБС, можно сказать так – это система датчиков, которые контролируют скорость автомобиля и скорость вращения колес. В большинстве современных автомобилей ABS работает вместе с EBD — системой распределения тормозных усилий.

Основными компонентами составляющих систему ABS можно выделить:

• Датчик поворота;
• Датчик сдавливания в тормозах;
• Блок управления АБС;
• Гидравлический блок.

Полная схема расположения компонентов ABS выглядит так:

Компоненты антиблокировочной системы

Главной задачей ABS является регулировка скорости вращения колёс путём изменения давления в магистралях тормозной системы. Данная система предназначена дабы избежать аварийной ситуации при резком торможении, сохраняя управляемость транспортного средства.

Цена на датчик АБС в зависимости от марки автомобиля и производителя колеблется от 5 до 100 usd.

Основная часть системы (гидравлический блок и блок АБС) находятся под капотом автомобиля, они же в свою очередь работают в паре с датчиками расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Современная система АБС достаточно надежная. Электронные датчики и блоки системы имеют многие предохранители и спец. реле. Поломки в основном связаны с неправильной эксплуатацией. Наибольшее влияние имеют колесные датчики, поскольку больше всего подвергаются загрязнению, поэтому, время от времени требуется замена датчика АБС.

Когда анти блокировочная система имеет какую то неисправность, то об этом будет сигнализировать соответствующий значок на приборной панели. Лампочка ABS загорается при запуске автомобиля и горит не дольше 6-ти секунд, но если данная сигнальная лампа загорелась при движении или индикатор не гаснет, то это свидетельствует об отключении системы, при этом не нужно паниковать, поскольку обычное торможение является возможным. Дабы разобраться что именно за поломка в АБС нужна диагностика.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.
