Признаки неисправности датчика коленвала, диагностика и способы устранения

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Ошибки и основные признаки неисправности ДПКВ

Зачастую начинающие автолюбители неправильно трактуют те или иные сигналы и ошибки различных систем автомобиля, возникающих в ходе эксплуатации транспортного средства. Некоторые симптомы, возникающие во время неисправности работы датчика коленвала на ВАЗ 2114, характерны также и для других систем

Поэтому, важно первым делом проверить все сопутствующие узлы и агрегаты, после чего переходить к проверке самого механизма

Однако существуют некоторые распространенные симптомы, которые в большинстве случаев свойственны именно ДПКВ.

В этот перечень стоит отнести:

• резкое снижение мощности мотора;
• появление «провалов» во время разгона;
• безосновательное увеличение и снижение количества оборотов;
• затрудненный запуск двигателя.

Почему появляются проблемы с работой устройства? Кроме уже отмеченной накопившейся грязи причиной быстрого выхода из строя механизма может стать заводской брак или механическое повреждение. В любой момент во время эксплуатации автомобиля может произойти повреждение корпуса ДПКВ, замыкание витков обмотки или же повреждение зубцов шкива.

В большинстве случаев датчик подлежит замене, но для точности постановки диагноза рекомендуется провести компьютерную диагностику. При проблемах с ДПКВ компьютер может выдать две ошибки: код 0335 и 0336. Первый код является характеристикой неправильного сигнала, а второй свидетельствует об ошибке сигнала.

Функциональное предназначение

На сенсор, фиксирующий позицию коленвала, возложено выполнение двух главных задач:

• Фиксирование моментов прохождения поршнями ВМТ и НМТ.
• Измерение углового положения коленвала.

На основе сведений, которые отправляет ДПКВ, ЭБУ корректирует ряд параметров:

• Время срабатывания форсунок для дозированной подачи топлива.
• Когда включать подачу топлива.
• Моменты срабатывания свечей зажигания.
• Продолжительность работы клапана адсорбера, включая время его включения.
• Регулировка угла поворота распредвала.

Современные двигатели с конструктивной точки зрения претерпели не так много изменений. Ключевой период — переход от карбюраторной системы на инжекторную, которая получила признание большинства специалистов. Дальнейшее развитие заключается в усовершенствовании текущих узлов, и возможное применение новых устройств.

Сложность силовых установок с каждым разом только повышается для извлечения выгоды и минимизации ущерба окружающей среде. Исходя из этого список задач «мозга» любого автомобиля (так зовется сам компьютер или ЭБУ) растет. Но если сенсор не будет передавать необходимые сведения, работоспособность двигателя изменяются не в лучшую сторону.

Как устроен сенсор

До того, как перейти к рассмотрению методик, как проверить датчик коленвала тестером, стоит изучить его устройство. Конструктивно это сердечник, изготовленный из стали, который обматывает медный провод. Все это помещается в корпус из пластика. Вся проводка изолируется друг от друга при помощи компаундной смолы.

Для выполнения задачи шкив коленвала оборудуется специальным маркерным диском, где имеется своего рода метка — обычно на нем 60 зубьев, но двух нет, следовательно, их уже 58. Они равноудалены друг от друга ровно на 6°. Как раз пустой промежуток, образованный отсутствующими зубцами, должен фиксироваться сенсором.

И как раз, таким образом, система зажигания синхронизируется с подачей питания в двигателе. Это позволяет сформировать топливовоздушную смесь с нужным соотношением топлива и воздуха (1:14,7) для ее полного сгорания.

Типы сенсоров и принцип работы

Существует несколько их разновидностей, однако фиксация промежутка производится по общей методике. Собственно сами они могут быть такими:

• Индукционные
• Оптические
• Датчики Холла.

Работа индукционного сенсора основывается на явлении электромагнитной индукции. Пока вращается коленвал, зубцы изменяют магнитное поле датчика коленвала, в результате чего рождаются наведенные импульсы напряжения.

У оптического аналога вместо намагниченного сердечника — светодиод. Он излучает луч, который воспринимается приемником, расположенном с другой стороны. Синхронизация также производится с помощью специальных зубьев (пазов). Задача последнего устройства заключается в фиксации прерываний светового луча, из-за чего формируется импульс напряжения, и он уже направляется к ЭБУ.

Сенсоры Холла функционируют по одноименному физическому эффекту. Здесь присутствует интегральная схема, которая располагается сразу за магнитом и зубцы как раз проносятся мимо нее. Когда зубья проходят непосредственно под схемой, изменяется величина магнитного поля, которое пронизывает элемент Холла. За счет этого формируется милливольтный сигнал напряжения. При этом сама интегральная схема выдает прямоугольные импульсы и тот участок, где отсутствуют два зуба, будет заметно продолжительнее. Обычно датчик Холла трехконтактный — питание +5 Вольт (+12В), «земля», сигнальный выход.

Симптоматика

С типами датчиков положения коленвала мы уже ознакомились, теперь стоит затронуть признаки их неисправности. Вне зависимости от конструкции ДПКВ, признаки его плохой работоспособности всегда одни и те же:

1. Динамические качества автомобиля начинают ощутимо падать. Правда такой симптом указывает на другую неисправность, тем не менее имеет смысл проверить ДПКВ.
2. Обороты силового агрегата самопроизвольно изменяются.
3. Когда автомобильная силовая установка работает вхолостую обороты и вовсе начинают «плавать».
4. Возникновения детонации вследствие динамической нагрузки.
5. Если же электронный элемент и вовсе вышел из строя, то двигатель уже не запуститься.

Также стоит учитывать, что при такой поломке всегда зажигается аварийный индикатор «Check Engine». Правда это не будет указывать именно на неисправность датчика положения коленвала, но это явный сигнал о том, что какая-то система в двигателе имеет неисправность.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДКПВ

Работоспособность любого датчика четырнадцатой проверяется мультиметром, ДКПВ – не исключение, так что имеет смысл приобрести данный прибор (его стоимость составляет 400-700 рублей), чтобы в дальнейшем делать все самому, а не тратить деньги на услуги СТО.

Проверка сопротивления выполняется следующим образом:

1. Переводим мультиметр в режим работы омметра;
2. На контактах датчика замыкаем щупы устройства (контактов всего два, щупов тоже два – перепутать не возможно);
3. При исправной контактной цепи тестер покажет величину сопротивления в пределах от 500 до 700 Ом. Более высокое сопротивление свидетельствует о том, что ДКПВ не может передавать сигнальный импульс на ЭБУ и его нужно менять.

Статья в тему: Замена карданной крестовины на ВАЗ 2107

Чтобы проверить уровень напряжения переведите мультиметр в режим измерения переменного тока, щупы при этом остаются на тех же контактах.

Возьмите отвертку или любой металлический предмет и проведите им по корпусу ДКПВ. Если датчик рабочий, чувствительный элемент среагирует на находящийся радом метал и произойдет скачок переменного напряжения, если этого не произошло – датчик коленвала нужно менять.

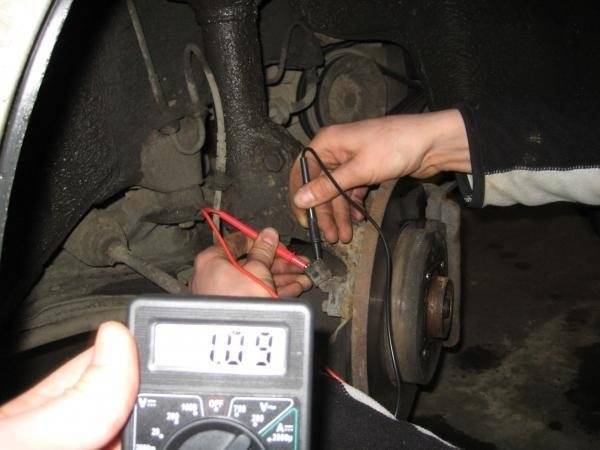

Проверка ДПКВ мультиметром

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
4. Нарушение контакта в разъеме от окисления или разбалтывания.
5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
3. Потеря мощности силового агрегата, провалы в процессе разгона.
4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

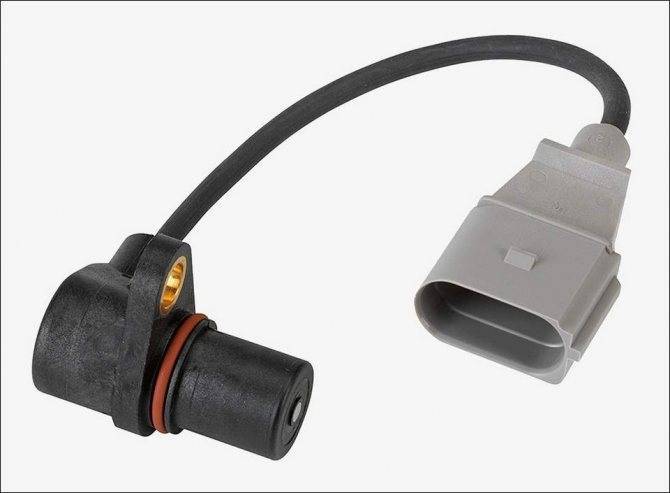

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Проверка датчика

Датчик коленвала марки ЗМЗ 406 работает на основе эффекта Холла, устанавливается в торцевой части головки блока цилиндров. Информация о положении поршня при сжатии, которая поступает на ЭБУ, позволяет соблюдать последовательность впрыска топлива. Неисправность переводит в резервный режим работы всю топливную систему.

О необходимости проверки ДПКВ ЗМЗ 406 свидетельствуют следующие признаки:

• снижение динамических характеристик;
• обороты меняются по неизвестным причинам или «плавают» в холостом режиме;
• физические нагрузки приводят к детонации;
• включена лампа сигнализатора на панели приборов;
• двигатель не запускается.

Перед тем как проверить датчик, следует осмотреть целостность корпуса, проводов, разъемов, а также удостовериться в отсутствии мусора, инородных деталей. Наличие механических повреждений указывает на неисправность. Если видимых повреждений не выявлено, проверку можно выполнить следующими способами:

• Определение сопротивления обмотки. Несложный метод, который дает исчерпывающую информацию. Для проверки понадобится тестер-мультиметр, который необходимо включить в режим омметра. Для исправного ДПКВ полученное значение будет в диапазоне 800–900 Ом.
• Путем измерения индуктивности. Данным способом можно воспользоваться, если мультиметр имеет встроенную функцию проверки индуктивности. Полученные значения должны быть в пределах 200–400 мГн.
• Проверка осциллографом. Такой способ позволит получить полную информацию о состояние и работе датчика.
• С помощью электрической схемы, которую можно собрать самостоятельно. Кратковременный сигнал светодиода при приближении металлического предмета свидетельствует об исправности.
• Установить новый датчик и проверить работу двигателя.

Выбор способа диагностики зависит от наличия необходимого оборудования.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр , которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Принцип действия

На коленвале устанавливается специальное зубчатое колесо. На 2114 датчик устанавливается в корпус масляного насоса. Для более точной работы датчика, на колесе зубы устанавливаются через 6°. Но, в одном месте имеется пропуск 2 зубьев, то есть всего их 58. Прохождение пропуска мимо датчика, совпадает с прохождением поршнем первого цилиндра ВМТ (верхней мертвой точки). При этом на приборе возникает импульс, который посылается к контроллеру. Тот, в свою очередь, посылает команду на впрыск топлива. Результат – впрыск производится максимально точно и своевременно. На ВАЗ 2114 и на некоторых других моделях тольяттинского производства используется датчик магнитного типа. В его центре находится стальной стержень, на его конце находится магнит. Он намагничивает весь стержень, вокруг которого наматывается проволока из меди. Ее концы используются в виде выводов для подключения проводов. Работает это следующим образом. Когда проходят зубы на контроллер подается напряжение, при прохождении пропуска оно исчезает. Что используется блоком управления как команда для впрыска.
