Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Назначение и устройство ступичного подшипника

Подшипники выполняют двойную функцию. С одной стороны, они обеспечивают опору для оси, вала или другого элемента вращения. С другой, — преобразуют трение скольжения в трение качения. Ступичный подшипник предназначен для обеспечения равномерного вращения ступицы колеса. Это связующее звено между ступицей и осью автомобиля. Отметим, что посредством данных элементов обеспечивается вращение не только передних, но и задних колес.

Любой подшипник имеет одно и то же принципиальное устройство:

  • Внешнее кольцо (внешняя обойма);
  • Внутреннее кольцо (внутренняя обойма);
  • Направляющая для элементов качения (сепаратор);
  • Конические, цилиндрические или сферические элементы).

Подшипники современных импортных автомобилей имеют более сложное строение. Обычно их внутренняя обойма является частью ступицы, а в самой конструкции присутствуют электронные датчики. Для них характерен повышенный ресурс эксплуатации. Российские производители пока до такой технологии еще не дошли, поэтому применяют более простые устройства. На автомобилях Шевроле Нива, как и на предшествующих поколениях ВАЗовского внедорожника, устанавливается пара конических подшипников на каждую ступицу.

Упрощение узла негативно влияет на его надежность. Особенно чувствительны подвижные элементы к резким ударам, которые получают детали ходовой части при проезде неровностей.

Нерегулируемые ступицы на “Ниву”

Любой автомобиль имеет слабые места. В данном — это передние ступицы, которые раньше для нормальной работы было необходимо периодически регулировать, что, конечно же, не могло не отразиться на отзывах автовладельцев. Именно поэтому конструкторами была создана нерегулируемая ступица на “Ниву Шевроле”, дабы избежать излишней возни в плане починки автомобиля.

Вообще самостоятельная регулировка подшипников практически невозможна, ввиду очень сложной конструкции. Также нельзя затягивать до упора подшипники. Да и, помимо этого, существует целая куча сложностей, которые с трудом решаются без вмешательства мастеров. Именно для того, чтобы облегчить жизнь автомобилистам, и были установлены нерегулируемые ступицы на “Ниву”. Отзывы от тех, кто приобрел машину уже с таким нововведением, можно обобщить в конкретный список:

  • нет необходимости заниматься постоянным мелким ремонтом и обслуживанием данной детали, будь то смазка или регулировка;
  • подшипник не провернется на ступице;
  • нет необходимости постоянно смазывать ступицу, да еще и мучиться, выбирая смазку покачественнее;
  • не возникает трения;
  • не возникнет необходимости заменить подшипник.

Целая куча плюсов, если на автомобиле будет стоять данный механизм. А ведь теперь выпускается на “Ниву” усиленная нерегулируемая ступица. Но если автовладелец уверен в своих силах, то все можно сделать своими руками.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

  • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
  • Надеть на шпильки накидные ключи и закрепить их гайками.
  • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
  • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
  • Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

  • Расправить поясок гайки.
  • Открутить ее накидным ключом.
  • Установить новую гайку и затянуть с усилием 2 кгс*м.
  • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
  • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
  • Проверить люфт ступицы.
  • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
  • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

  • Потуже затянуть гайку.
  • Провернуть колесо на несколько оборотов.
  • Проверить люфт.
  • При необходимости немного ослабить или подтянуть гайку.
  • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
  • Застопорить поясок гайки.

ссылке

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Когда необходимо менять шаровые опоры на Шеви Ниве и как это правильно делать

Пора менять сцепление на Ниве Шевроле? Пошаговая инструкция по замене узла и отдельно вилки

Где произвести установку

Внедорожник Нива Шевроле (ВАЗ 2123) отличается надежностью и как никакой другой автомобиль приспособлен к реалиям дорожных условий в России. Благодаря компоновке ступицы, ступичного подшипника, тормозного барабана, диска колеса, создаётся общность деталей способная выдержать большие нагрузки. Самое большое давление приходится на ступичный подшипник, фактически он удерживает всю массу машины.

Наибольшее значение нагрузки подшипник испытывает при ускорении и торможении, что не может не сказаться на технических требованиях, предъявляемых к нему.

К сожалению, даже на таком авто тяжелые условия эксплуатации печально сказываются на составляющих, особенно на подвеске. Потому, иногда, выходит из строя.

Обслуживание ступичных подшипников

Подшипники передних ступиц Нивы Шевроле в процессе эксплуатации испытывают постоянные нагрузки, даже при движении по ровной дороге. Помимо этого, следует учитывать агрессивное воздействие влаги и грязи. Все обслуживание сводится к постоянному контролю работы подвижных частей. Необходимо как можно чаще проверять отсутствие люфта колеса или посторонних шумов при его вращении. К сожалению, отследить состояние сальников без частичной разборки ступичного узла проблематично, поэтому все необходимые меры приходится принимать при непосредственной его сборке.

При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать

, а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.

Ресурс такого подшипника значительно выше, чем у конического, однако увеличивается вероятность поломки раздатки при перегрузках, в то время, как стандартная ступица является своеобразным «предохранителем».

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Как поменять подшипник ступицы Нива Шевроле: замена подшипника передней ступицы и задней ступицы

Сразу отметим, процесс замены не простой и требующий определенных знаний, а также опыта. Рассмотрим более подробно, как поменять ступичный подшипник Шевроле Нива на передней оси. Для замены передних ступичных подшипников, необходимы следующие инструменты:

  • динамометрический ключ, шестигранная головка «30», отвертка с плоской поверхностью «минус»;
  • гаечные ключи «17» и «19»;
  • съемники, оправка для запрессовки, пресс, молоток;
  • проникающая смазка, новый подшипник;
  • ключ-балонник, зубило.

Чтобы заменить ступичные подшипники Нива Шевроле, необходимо провести ряд подготовительных работ:

  • расположить автомобиль на ровной поверхности, установив его на яму либо подняв его на подъемнике;
  • ослабить крепежные гайки и болты диска колеса передней оси;
  • снять колесный диск вместе с крышкой ступичной гайки.

Замена подшипника ступичного переднего Нива Шевроле выполняется следующим образом:

  • сняв декоративный колпак и сорвав ступичную гайку (ступица передняя на Нива Шевроле), удерживая ступицу подходящим воротком, избегая проворачиваний, отвинтить гайку;
  • плоскими отвертками развести колодки тормозной системы и выкрутить крепежные болты планки;
  • отсоединив и убрав в сторону тормозной суппорт, связать его проволокой с элементами подвески, чтобы он не нагружал тормозной шланг, а также для защиты нерегулируемого подшипника;
  • снять тормозной диск, аккуратным постукиванием резинового молотка из проушины у поворотного кулака, впрессовав палец с рулевого наконечника, после отсоединения наконечник отвести в сторону и закрепить на некотором расстоянии;

Теперь перейдем к тому, как поменять подшипники ступицы Нива Шевроле на задней оси. Замена заднего подшипника ступичного похожа, однако несколько отличается от аналогичных работ в передней части. Для замены заднего ступичного подшипника на Шевроле Нива понадобятся следующие инструменты: плоская отвертка, торцевая головка «24», съемники, плоскогубцы.

Еще добавим, что при демонтаже и установке подшипника, необходимо обратить внимание на состояние сальников, защитных кожухов, пыльников и т.д. Не допускается даже малейшее повреждение защитных элементов, так как вода и грязь в случае попадания на подшипник быстро выведут из строя даже новый элемент

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

  1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
  2. Выпрессовка старых деталей.
  3. Запрессовка новых ступичных подшипников (их по два на каждое колесо).
  4. Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.

Требуемый комплект инструментов для работы:

  • Торцевой ключ размером 30 мм, чтобы ослабить гайку;
  • Отвертка, чтобы открутить тормозной суппорт;
  • Набор головок и трещотка;
  • Круглогубцы;
  • Молоток;
  • Оправка или труба для выпрессовки;
  • Съемник с лапками (по возможности);
  • Съемник с лапками ;
  • Домкрат и тиски;
  • Динамометрический ключ для правильной затяжки гайки ступицы.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

Снятие передней ступицы

Начинается первый этап со следующих действий:

  1. Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
  2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.
  1. Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).
  1. После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

  1. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
  2. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.
  1. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
  2. Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при  движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Обслуживание ступичных подшипников

Подшипники передних ступиц Нивы Шевроле в процессе эксплуатации испытывают постоянные нагрузки, даже при движении по ровной дороге. Помимо этого, следует учитывать агрессивное воздействие влаги и грязи. Все обслуживание сводится к постоянному контролю работы подвижных частей. Необходимо как можно чаще проверять отсутствие люфта колеса или посторонних шумов при его вращении. К сожалению, отследить состояние сальников без частичной разборки ступичного узла проблематично, поэтому все необходимые меры приходится принимать при непосредственной его сборке.

При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать

, а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.

Ресурс такого подшипника значительно выше, чем у конического, однако увеличивается вероятность поломки раздатки при перегрузках, в то время, как стандартная ступица является своеобразным «предохранителем».

Что такое ступица

Передняя ступица — это часть подвески, на которую крепятся колеса автомобиля. Внутри данной запчасти устанавливаются подшипники, чтобы машина ехала плавно. Прочность самой ступицы, а значит, и надежность крепления колеса зависит от диаметра так называемого ступичного диска. Обычно размер такого диска производители делают чуть больше, чем диаметр отверстия для установки, — чтобы не случилось перекоса.

К передней ступице крепят колодки и фланцы полуосей. Тем самым позволяется надежно закрепить колесный диск и обеспечить спокойное вращение колеса. Все детали данной конструкции изготовляют из чугуна или иных сплавов, на станках. Крепление передних ступиц на автомобиль производится с помощью таких деталей, как подшипники. Как и любая деталь, они изнашиваются, что приводит к поломкам. Постаравшись уже в корне решить данную проблему, производители различных марок машин устанавливают нерегулируемые подшипники ступиц. “Нива Шевроле” — одна из таких марок. Теперь разберем подробнее.

Замена ступичного подшипника

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

  • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
  • Надеть на шпильки накидные ключи и закрепить их гайками.
  • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
  • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
  • Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

  • Расправить поясок гайки.
  • Открутить ее накидным ключом.
  • Установить новую гайку и затянуть с усилием 2 кгс*м.
  • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
  • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
  • Проверить люфт ступицы.
  • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
  • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

  • Потуже затянуть гайку.
  • Провернуть колесо на несколько оборотов.
  • Проверить люфт.
  • При необходимости немного ослабить или подтянуть гайку.
  • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
  • Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

А еще интересно: Тормозные колодки на ВАЗ 21214: выбор и замена

Для работы понадобится:

  • Домкрат, баллонный ключ, зубило, молоток.
  • Стандартный комплект отверток и ключей.
  • Съемник полуоси.
  • Газовая (бензиновая) горелка или муфельная печь.
  • Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
  • Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

  • Установить машину на ровную площадку.
  • Поставить противооткатные башмаки или кирпичи под передние колеса.
  • Поддомкратить машину.
  • Снять колесо.
  • Подставить упор под задний мост.
  • Открутить крепление тормозного барабана.
  • Демонтировать деталь.
  • Открутить гайки, удерживающие подшипник.
  • Нагрузить задний мост, опустив его на подставку.
  • Выдернуть полуось при помощи съемника.
  • Подвесить тормозной механизм на проволоку.
  • Сбить стопорное кольцо, используя зубило, молоток и болгарку.
  • Расколоть обоймы подшипника ударами зубила.
  • Удалить ржавчину и грязь с посадочной поверхности.
  • Поставить новый подшипник на место.
  • Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
  • Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

  • Вывесить и открутить колесо;
  • Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Признаки выхода из строя ступичного подшипника Ниве Шевроле

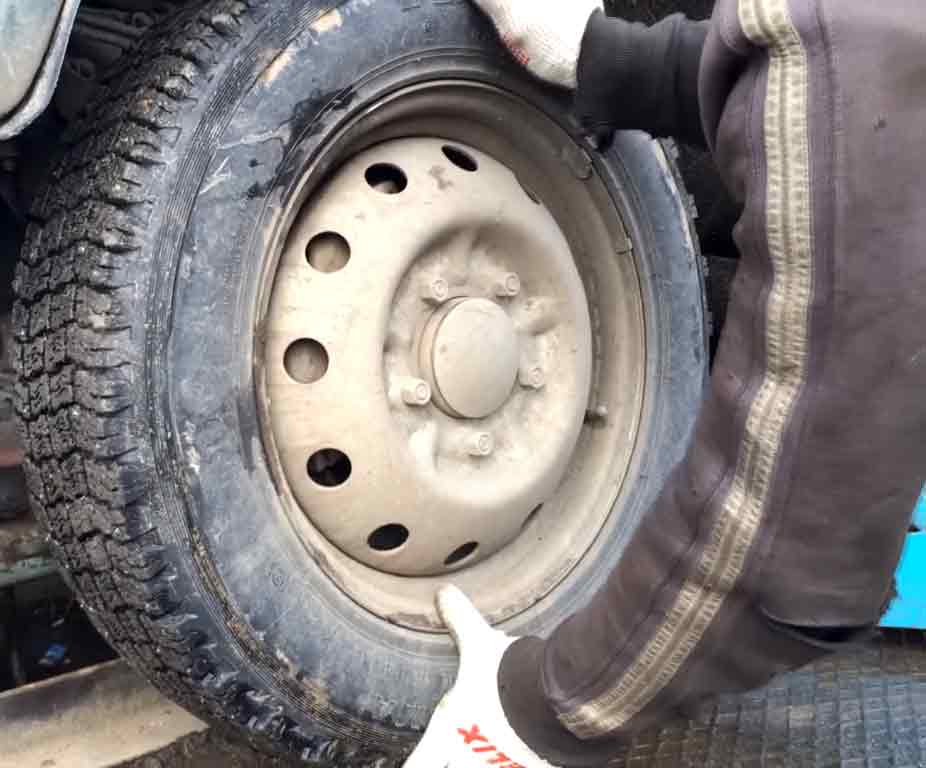

Пригодность ступичного подшипника удобнее проверять на подъёмнике

Также можно воспользоваться и домкратом, соблюдая при этом меры предосторожности

Признаки, сигнализирующие о необходимости замены ступичного подшипника, следующие:

  • возникновение повышенного шума при вращении колеса;
  • невозможно устранить зазор, образовавшийся между подшипниками и ступицей;
  • люфт при попытке раскачать колесо;
  • износ шин происходит неравномерно, как правило, присутствует полоса износа по краю колеса;
  • ощутимая вибрация в салоне при езде автомобиля.

Советы по извлечению ступичного подшипника

После выпрессовки подшипника следует помнить, что сальник непригоден для дальнейшего использования. Его необходимо заменить на новый.

В случае отсутствия микрометра для определения люфта колеса, можно просто пошатать колесо. Если ощущается люфт, то необходимо плотнее затянуть ступичную гайку. Затем вновь подвигайте колесо верх-вниз и подтяните гайку. Подобную процедуру необходимо производить до полного устранения люфта.

После регулирования зазора в подшипнике ступицы, следует убедиться, что колесо свободно проворачивается.

Проанализировав ремонтопригодность Шеви Нивы можно сделать вывод, что замена ступичного подшипника своими руками — достаточно сложная процедура, приниматься за нее можно если у вас есть опыт подобного ремонта.

Для замены ступичного подшипника понадобится:

  • два ключа «на 13»;
  • тиски;
  • балонник;
  • отвёртка;
  • молоток;
  • плоскогубцы;
  • зубило;
  • проникающая смазка WD-40;
  • смазка Литол 24;
  • новый сальник (артикул — 21210310303800);
  • новый подшипник.

Каталожный номер ступичного подшипника Шевроле Нива — 21210310302010, а цена — 350 рублей. Его налог от фирмы Fenox имеет артикул TRB102008O7 и ценник около 200 рублей.

Актуально для Москвы и области (лето 2017 года).

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

Ремонт элементов ходовой части любого автомобиля должен осуществляться своевременно, так как вопрос касается не только комфорта управления, но и безопасности. В частности, ступичный подшипник Нивы Шевроле, во избежание ДТП, крайне желательно заменить еще до его полного разрушения, по первым симптомам. На любой станции СТО подобная работа считается штатной и не будет стоить владельцу существенных затрат, однако ремонтом можно заниматься и самостоятельно, обладая определенными теоретическими знаниями.

Как проверить ступичный подшипник переднего колеса на Шеви Нива

О выходе узла из строя свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля.

Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так:

  • переднее колесо автомобиля подвешивается домкратом;
  • вращаем его руками и проверяем люфт.

Признаки износа подшипников:

  1. Посторонний шум и металлический стук.
  2. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.
  3. Вибрация в салоне при езде.

Перед тем как осуществлять ремонт, для наглядности посмотрите видео проверки передней ступицы у Нивы Шевроле:

Видео: «Проверка переднего ступичного подшипника»

Видео: «Признаки неисправности подшипника»

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

  • Мощный торцевой ключ на 30.
  • Съемник для пальца рулевой тяги.
  • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
  • Набор накидных ключей или головок с трещоткой.
  • Баллонный ключ.
  • Молоток.
  • Круглогубцы.
  • Домкрат.
  • Противооткатные упоры.
  • Тиски.
  • Монтировка.
  • Динамометрический ключ.
  • Доски или деревянный брусок.

Процесс замены делится на пять этапов:

  1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
  2. Выпрессовка старых подшипников.
  3. Установка новых деталей.
  4. Сборка узла и установка его на место.
  5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

  • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
  • Поддомкратить колесо.
  • Открутить болты крепления колесного диска.
  • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
  • Поддомкратить нижний рычаг, сжимая пружину подвески.
  • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
  • Открутить и снять скобу, суппорт и тормозные колодки.
  • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
  • Выкрутить руль в противоположную сторону.
  • Снять датчик ABS.
  • Расшплинтовать и открутить гайку рулевой тяги.
  • Снять палец с помощью съемника.
  • Открутить гайку ступицы.
  • Демонтировать болты крепления шаровых опор.
  • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
  • Демонтировать защитный экран суппорта.
  • Снять тормозной диск.
  • Открутить рулевую сошку.
  • Зажать в тисках поворотный кулак.
  • Удалить сальники монтировкой или мощной отверткой.
  • Подставив оправку, выбить внешние обоймы подшипников.
  • Протереть и очистить посадочное место.
  • Разобрать новые подшипники.
  • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
  • Заложить смазку, заполнив ⅔ пространства обойме.
  • Установить кольцо и внутреннюю обойму подшипника.
  • Аккуратно запрессовать новый сальник.
  • Повторить операцию монтажа для подшипника со второй стороны ступицы.
  • Поставить узел на шлицы ШРУСа.
  • Наживить ступичную гайку.
  • Прикрутить шаровые и рулевую сошку.
  • Установить защитный кожух и скобу суппорта.
  • Закрутить болты крепления защитного экрана и застопорить.
  • Поставить суппорт с тормозными колодками на место.
  • Поддомкратить машину.
  • Поставить и закрепить колесо.
  • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Признаки неисправностей

Каждый водитель обязан понимать, что полностью разрушенный узел приведет к отсоединению ступицы. Если это произойдет на скорости, то последствия могут быть плачевными

Вот почему важно распознать первые признаки неисправности и вовремя произвести ремонтные работы

Ресурс подшипника может составлять около сотни тысяч километров, так как все элементы выполнены из прочной каленой стали. Однако на практике узел выходит из строя гораздо раньше. Можно выделить несколько основных причин поломки.

  1. Завод-изготовитель нерегулируемые подшипники снабжает достаточным количеством смазки, чего нельзя сказать о регулируемых. Именно недостаток смазки может стать причиной скорого выхода их строя узла.
  2. Сальник, с одной стороны, удерживает смазку, а с другой – препятствует проникновению инородных тел в сепаратор. Даже небольшая песчинка способна привести к ускоренному износу подвижных частей.
  3. Наличие смазки не дает гарантии длительной эксплуатации, так как все зависит от ее качества.
  4. Длительное отсутствие работ по регулировке зазора приведет к увеличивающемуся люфту и последующему износу.
  5. Особенности эксплуатации Нивы Шевроле подразумевают отключение блокировки дифференциала при движении на высокой скорости. Если не следовать этой рекомендации, то подшипники выйдут из строя.

Первым признаком неисправности служит посторонний шум при движении автомобиля. С течением времени он усиливается, однако сложно угадать, с какой стороны подшипник попадает под подозрение. На свободной и достаточно широкой трассе придется произвести маневры, слегка поворачивая руль вправо-влево. Если при повороте вправо звук усиливается, то первым делом следует проверить левый узел и наоборот. Наконец, убедиться в неисправности можно, вывесив колесо. Его раскачивают в плоскости, перпендикулярной оси, проверяя наличие люфта.

Также следует определить наличие скрежета, хруста или шума при вращении колеса. Указанные симптомы говорят о необходимости замены подшипника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
