Принцип функционирования автомобильного стеклоподъёмника

Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания. Конструктивно изменение вектора движения осуществляется либо с использованием реле, либо напрямую через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что вызвано необходимостью увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма/опускания стёкол:

равномерное движение в одном из направлений до конечной точки;
дискретное движение (например, на дюйм) в ту или иную сторону;
замедленная блокировка механизма;
возвратное движение (применяемое, чтобы успеть убрать из оконного проёма часть тела).

Блок управления стеклоподъёмником – мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Если задействовать режим подъёма окна одним касанием или командой, оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, мотор остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника получит соответствующий сигнал от платы двери.

Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвратить подобные ситуации. Для этого к якорю электромотора монтируется ещё один коммутатор, задача которого – передавать ЭБУ специальный сигнал с частотой, пропорциональной скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксирует снижение скорости работы двигателя ниже определённого значения, он немедленно подаст команду на изменение направления движения стекла до его полного опускания.

Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества полученных импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия стекла, после чего производится обратная операция – его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».

Некоторые модели стеклоподъёмников оснащаются датчиками Холла, упрощающие определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости – слежение за величиной потребляемого двигателем тока, которая пропорциональна скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством подачи команды, посланной дистанционно с инфракрасного пульта. Эта функция использует связь между БУ стеклоподъёмником/верхним люком и дверным замком. Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны – в этом случае стёкла будут закрываться по одному – это уменьшает мгновенное потребление тока (по сравнению с одновременным закрыванием).

Ищем причину поломки и устраняем её

Прежде чем приводить в действие механизм стеклоподъёмника, нужно вставить ключ в замок зажигания и запустить двигатель автомобиля. Если стёкла при нажатии на кнопку не меняют своего положения, стоит искать причину и устранять её. Все возможные проблемы делятся на две группы: электрические и механические.

Электрические поломки

Неисправности этого характера одинаковы для всех систем, которые управляют движением стёкол в автомобиле. Для их выявления стоит проделать следующие действия:

Проверяем выключатели и предохранители.
Проводимость электрического тока необходимо проверить в том случае, если стёкла не приходят в действие только на некоторых дверях (чаще задних) или работают только от главного блока управления.
Если предыдущие действия не принесли результата, то стоит провести осмотр проводов на предмет разрывов. Наличие на них гари или отсутствие цельности изолирующей системы служит поводом осуществить замену проводов.
Осматриваем мотор стеклоподъёмника, который элементарно мог поломаться. Нужно подготовить схему электропроводки вашего авто, чтобы измерить напряжение на моторе и проверить саму проводку. Для этого потребуется вольтметр или обычная лампа с проводом.

Для проверки напряжения нужно подсоединить на концы моторчика вольтметр, включить зажигание автомобиля и нажать любую кнопку, которая активирует систему управления стёклами. В том случае, если стёкла не подают признаков жизни, а вольтметр отображает наличие напряжения, то необходима замена мотора стеклоподъёмника.

Механические поломки

Электроника выходит из строя не так часто, как механические детали, которые создаются из пластмассы. Если мотор подаёт признаки жизни, но со стеклом ничего не происходит, то можно смело предполагать о неисправности внутренних деталей. Вариантов может быть несколько:

Холостая работа зубчатого колеса, которое потребуется заменить. Здесь не обойтись без разбора дверных панелей, извлечения неисправной детали и установки новой комплектующей.
Обрыв троса возникает очень часто. Причин для этого может быть несколько. Истечение срока эксплуатации или перепады температурного режима, что делает трос хрупким. Об этой проблеме вы узнаете по стеклу, которое опустится в самую нижнюю часть двери. Здесь выход только один: открываем дверь, разбираем её карту, снимаем оборванный трос, устанавливаем и регулируем новый. При этих манипуляциях стёкла должны быть закрытыми.
Рычаги стеклоподъёмника ломаются редко, но исключать эту проблему не стоит. Их замена осуществляется быстро и не вызывает особых проблем.
Не стоит исключать механическое повреждение направляющих элементов, по которым стекло перемещается.

Возможные поломки моторчика

Как правило, схема устройства довольно проста, и отремонтировать его можно в большинстве случаев, однако многие автомобилисты просто приобретают новое устройство, поскольку рынок предлагает большой выбор таких изделий. Тем не менее, в ряде случаев можно обойтись меньшими тратами. Основные неисправности, которые могут затронуть мотор-редуктор:

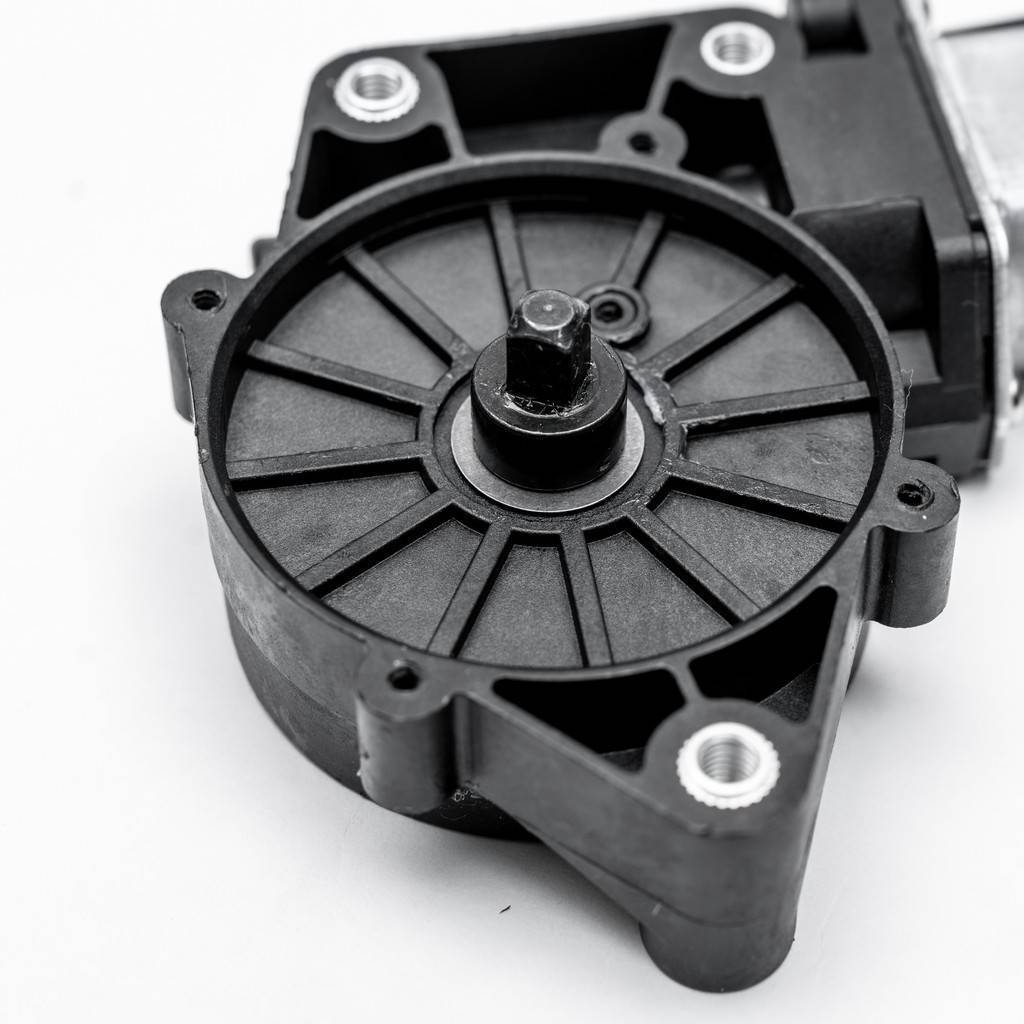

Поломка шестерни. Особенно часто такой дефект случается с современными устройствами: многие изготовители начали устанавливать детали из пластика, которые, несмотря на меньший вес, имеют ухудшенные характеристики прочности. В результате такие элементы чаще ломаются и трескаются, и из-за сломанных зубцов образуется так называемое скольжение, когда стекло останавливается на определенной точке и не сдвигается дальше. Чтобы улучшить характеристики прочности, лучше ставить шестеренку из стали, которую можно найти в старых агрегатах или приобрести отдельно.
Еще одна проблема, затрагивающая мотор-редуктор – истирание щеток. Эти элементы необходимы для снабжения роторного механизма током и представляют собой пару пластин, снабженных медными накладками. Износ щеток происходит по причине постоянного трения и влияния токоразрядов, формирующих искру, и между якорем и этими элементами возникает зазор: это также влияет на характеристики всего устройства.
Попадание в конструкцию посторонних предметов, начиная от пыли и заканчивая частицами грязи. Обычно они забиваются под обмотку или попадают на контакты, и мотор-редуктор работает не так хорошо, как раньше. В этом случае менять ничего не придется, и потребуется очистить конструкцию, заменить смазочные материалы и обновить слой герметизирующего материала.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Лучшие цены и условия на покупку новых авто

Причины неисправности

Мелкие неисправности или поломки могут возникнуть по разным причинам:

После ДТП. Если удар пришелся в боковую дверь. Может проявляться как в некорректной работе стеклоподъемника, так и в полном отказе в работе данного узла.
При попадании влаги или сырости. Конечно, дверь автомобиля достаточна герметична. Но в некоторых случаях происходит замыкание электрических компонентов стеклоподъемника из-за конденсата или долгого пребывания машины в глубокой воде.
Установка некачественных или бракованных компонентов.

Рассмотрим наиболее часто встречающиеся проблемы.

Сбои в электрике

Электрическая поломка – самая простая, так как ее проще всего исправить. Сбои в электрике могут произойти по причине:

Плохого контакта на кнопке/реле управления открывания. Чаще всего это наблюдается при недостаточном контакте в устройстве включения. Окислившиеся или стертые площадки питания на плате не проводят ток в цепи. Стеклоподъемник начинает дергаться, либо вовсе выходит из строя.
Замыкания проводов. В двери есть подвижные элементы. Проводка в этих местах может перетереться или оборваться. Питание пропадает и стекло перестает подниматься и опускаться.
Перегорание предохранителя. При резком скачке в цепи автомобиля может сгореть предохранитель, которые стоит в цепи стеклоподъемника.
Неисправность мотора/редуктора. Здесь может быть много причин: от выгорания и залипания щеток, до окисления контактной группы на моторчике.

Рекомендуем: Как правильно снять аккумулятор с машины

При любом типе неисправности стоит провести диагностику в специализированном СТО. Но сначала стоит проверить предохранители стеклоподъемников. Чаще всего причина поломки кроется в этом месте.

Механические дефекты механизма

Дефекты в механике возникают намного чаще, чем электрические. Они также могут стать причиной поломки стеклоподъемника. Наиболее часто встречающиеся поломки механизмов:

Обрыв тросика. Редко встречающаяся неисправность. При таком дефекте стекло «падает» в коробку двери и не поднимается с кнопки.
Погнутые рычаги или направляющие. В этом случае происходит заедание работы или полное игнорирование работы с кнопки.
Выход из строя шестерни редуктора. Современные автомобили часто компонуются пластиковыми шестеренками, которые быстро стираются, трескаются или крошатся. Зубья начинают проскакивать. Стекло дергается или поднимается рывками.
Залипание или заедание механизма из-за отсутствия смазки. Часто встречающаяся «болячка» на старых автомобилях. Ресурс механики не бесконечен, она также требует бережного отношения и своевременного ухода. За годы эксплуатации машинная смазка на подвижных узлах высыхает. Детали начинают притираться и заедать между собой.

Перечисленные дефекты можно починить только на разобранной двери. При этом потребуется докупать испорченные или поломанные компоненты.

Прочие причины поломки стеклоподъемников

Иногда стекло перестает нормально открываться по непонятным на первый взгляд причинам. Это может произойти из-за:

Сильного мороза. В теплом салоне образовывается конденсат. Ночью машина остывает, и в морозную погоду скопившаяся влага образует лед на местах примыкания стекла к двери. Также ледяная корка может образоваться внутри подъемного механизма. Все это приводит к затруднениям в работе стеклоподъемников.
Попадание инородного предмета в щель между стеклом и дверью. В этом случае происходит заедание стеклоподъемника.

В 80%!случаев любую механическую, а также электрическую неисправность устраняют на разобранной двери.

Ремонт ручного стеклоподъемника и возможные проблемы

Ручные подъемники – это самый простой способ поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы. Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял. Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

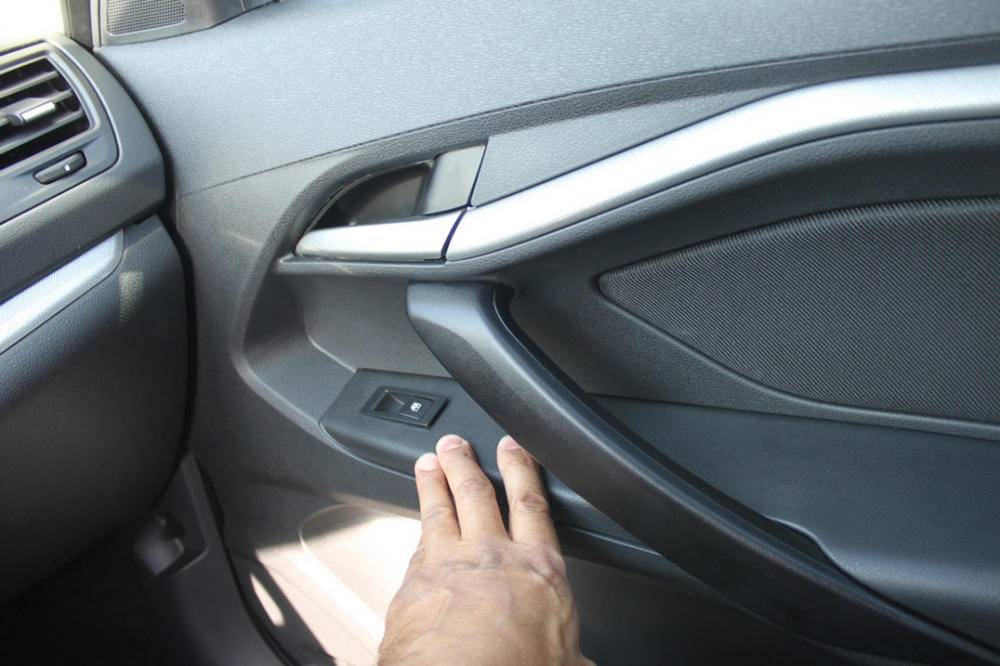

Первым шагом в любой проблеме электрического окна является нажатие переключателя окна вверх/вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, воспользуйтесь простым решением и проверьте выключатель блокировки двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

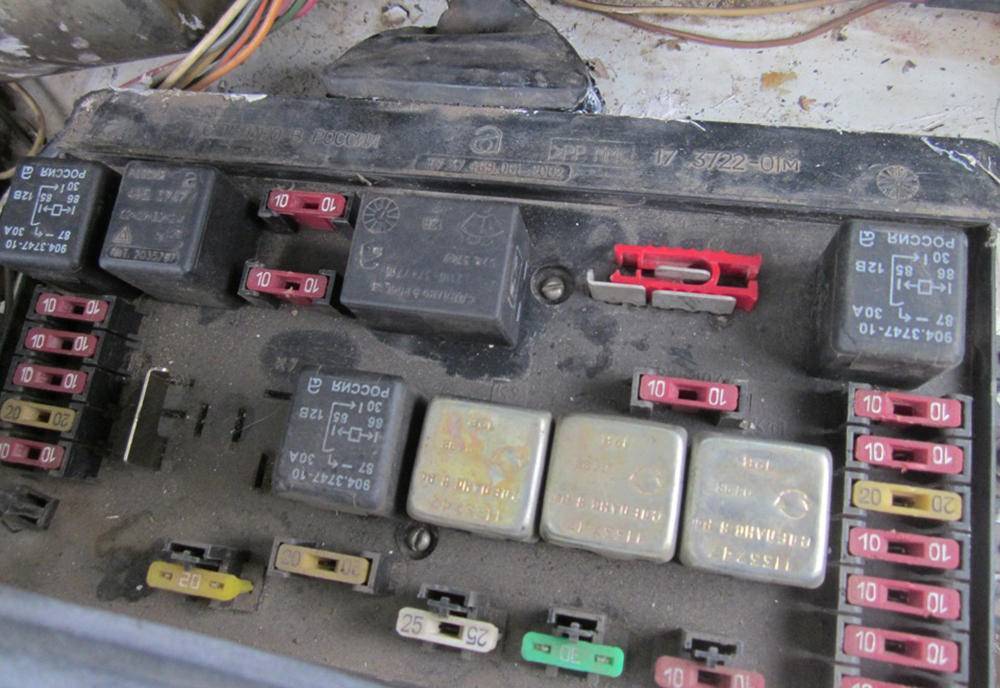

Если все окна перестают работать одновременно, причина поломки предохранитель или реле, которые необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращать его подъем. Если модуль не имеет стабильного питания или был отключен, он не будет знать, находится ли окно вверху или внизу, поэтому его необходимо повторно инициализировать.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон – левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая возможно ухудшится со временем, возможно даже приведет к тому, что окно вообще не будет перемещаться вверх или вниз.

Инструкция по самостоятельной диагностике привода

Ремонт моторчика стеклоподъемника — не такое сложное занятие, как может показаться на первый взгляд.

Делается это следующим образом:

Необходимо снять обшивку нужной двери, открутив шурупы. Открутить ручку двери, а также пластик с внутренней стороны. После этого нужно аккуратно вытянуть обшивку снизу вверх. Отсоединить динамик, который закреплен в двери

Через свободные отверстия нужно открутить шурупы, которые держат стекло Важно: выкручивая шурупы, нужно соблюдать предельную осторожность, чтобы стекло не разбилось. Стекло извлечь. Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке

После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить. Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты Если контакты окислились, их необходимо заменить, а механизм собрать. Замена стеклоподъемника и сборка происходит в обратном порядке

Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке. После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить

Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты Если контакты окислились, их необходимо заменить, а механизм собрать. Замена стеклоподъемника и сборка происходит в обратном порядке

Замена стеклоподъемника

Замена стеклоподъемника. Стекло извлечь. Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке. После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить

Замена стеклоподъемника

Стекло извлечь. Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке. После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить

Замена стеклоподъемника

Цена вопроса

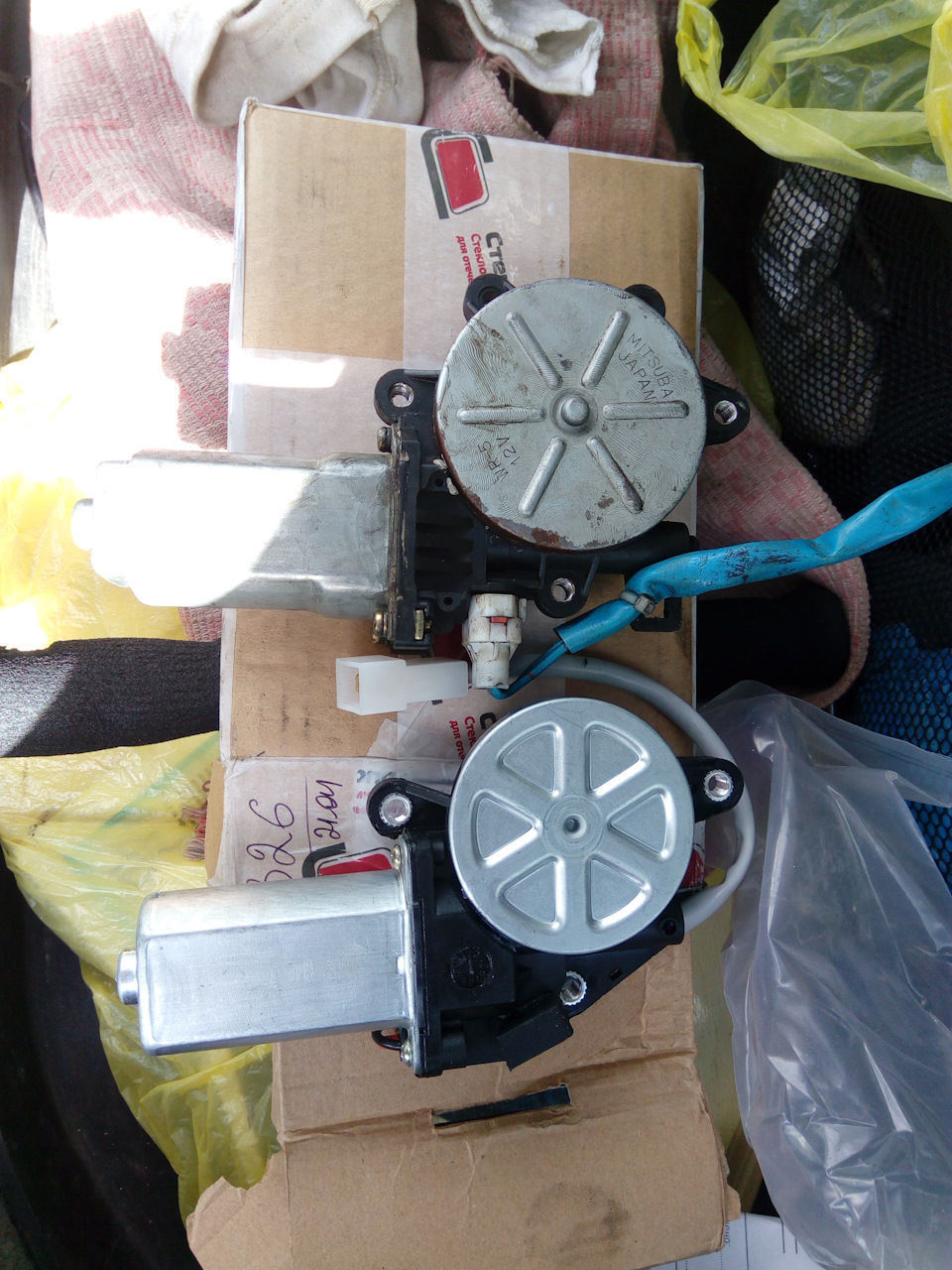

На фотографиях ниже предоставлена информация о стоимости стеклоподъемника. Кроме этого, можно увидеть некоторые варианты этих устройств.

Принцип работы

В конце 80-х, в начале 90-х годов, когда большинство людей были не столь избалованными изобилием зарубежных автомобилей, обладать собственной машиной, в которой есть автоматический открыватель стекол, в то время считалось роскошью. Но, тем не менее времена изменились теперь найти автомобиль, который оборудован ручкой, которую надо крутить, чтобы вдохнуть воздуха вряд ли у вас выйдет. Электрический привод стеклоподъемника в настоящее время считается оснащением современных автомобилей, как зеркала и стеклоочистители. Это устройство, которое отвечает за подъем или спуск стекол, почти никто не видел.

Механизм этого устройства расположен между основой двери и ее обшивкой, присоединен к двери благодаря шурупам и гайкам.

Электропривод выглядит так, как в школьное время на уроках физики электрический мотор для опытов, чья сила воздействовала на устройство зубчато-винтовой передачи. В ее основе пролегает якорь с обмоткой, в корпусе в форме цилиндра, а внутри расположен статор.

Стержень, расположенный в центре соединен со спиралью, которая напоминает устройство мясорубки. Как только начинает вращаться ротор, зубчато-винтовая передача придает силу на зубчатое колесо, которое и выполняет механизм поворота ручки. С помощью данного процесса происходят воздействия на механизм подъемника, который поднимает и опускает стекло. Однако стоит сказать, что для подъема стекол на каждую дверь автомобиля предназначается собственный мотор.

Рекомендуем:Шумоизоляция колесных арок — что это, как сделать своими руками?

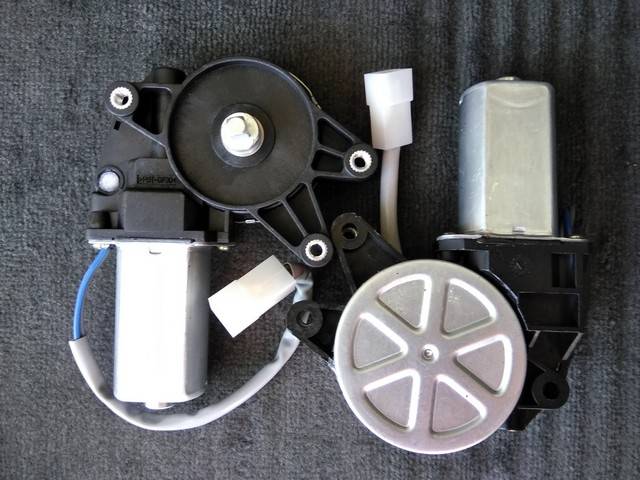

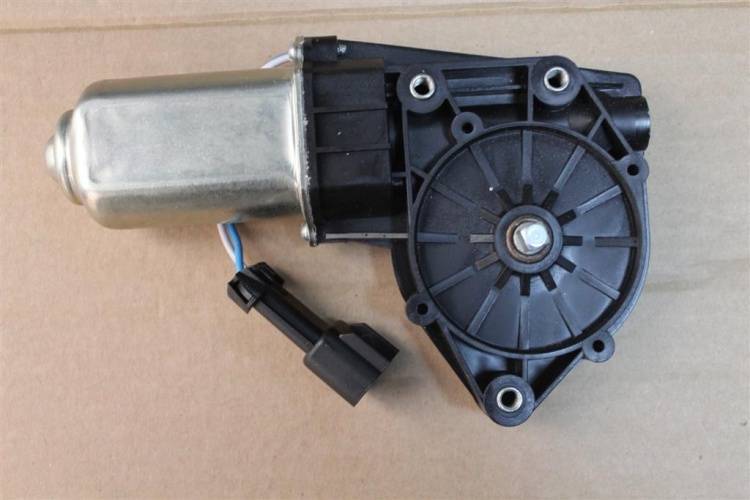

Так выглядит моторчик стеклоподъемника
