Блок управления стеклоподъемниками – учимся обращаться с механизмом

Как выглядит функциональная схема стеклоподъемников

Стеклоподъемники в Ладе Приора могут быть неисправными, если есть дефекты в работе реле или перегорел предохранитель. Тогда стеклопоъемники заедают на задних дверях или со стороны сиденья, расположенного справа. Также считается некорректной работа устройств, когда стекла двигаются рывками. Такой вариант присутствует в Ладе Приора первых годов выпуска. Чуть позже недочеты были исправлены, а тем, кто приобрел авто в первых рядах, приходится возиться с ним самостоятельно.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.
2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

Как устроен механизм стеклоподъёмника.

Согласитесь, удобно сидя в машине, лёгким нажатием кнопки открыть или закрыть окно.

Иногда даже не задумываешься, а как же устроен этот хитрый механизм стеклоподъёмника.

Заглянем внутрь. Любой среднестатистический Электрический стеклоподъёмник состоит из элементов:

• приводной механизм;
• механизм подъёма;
• блок управления стеклоподъёмниками.

Приводной механизм

Представляет собой обыкновенный электромотор, приводящий в движение через хитрую систему червячной и зубчатой передач механизм подъёма. А вот с ним не всё так просто.

Подъемный механизм

Дело в том, что инженеры придумали несколько вариантов подъёмных приспособлений, а если точнее:

• тросовый;
• рычажный;
• реечный.

Тросовый

В первом случае двигатель стеклоподъёмников воздействует на гибкий элемент – трос, цепь или ремень. Собственно, это понятно из самого названия разновидности привода.

Гибкий элемент закреплён системой роликов внутри дверной панели авто, а к стеклу крепится при помощи пластины. Всё устроено так, чтобы трос мог двигаться поступательно вверх и вниз.

В принципе, этот вариант механизма наиболее простой и ремонтопригодный.

Рычажный

Рычажные устройства пользуются популярностью у тех автопроизводителей, которые ценят компактность.

Главным действующим звеном механизма, как несложно догадаться, выступает рычаг (один или несколько), соединённый с двигателем стеклоподъёмников через шестерню.

Одним из недостатков рычажной системы является неравномерность скорости движения стекла.

Рейка

Можно было бы подумать, что рейка каким-то образом двигается внутри двери, но это не так. На самом деле рейка неподвижна, а перемещается по ней сам электромотор, имеющий контакт со стеклом. Считается, что такие конструкции наиболее долговечны.

Блок управления стеклоподъёмниками

Отдельно хочется упомянуть о блоке управления. В самом простом случае это так называемое непосредственное управление, когда кнопка самостоятельно подключает моторчик к бортовой электросети, активируя его.

Меняя полярность подключения, меняется направление вращение двигателя – всё элементарно.

Более сложным вариантом выступает электронное управление. Электроника позволяет реализовать различные интересные «плюшки», к примеру, автоматическое открывание, реверсивное движение стекла и прочее.

Таким образом, уважаемые читатели, мы выяснили, как на самом деле устроен механизм стеклоподъёмника. Как видите, всё довольно просто, и теперь ещё одной тайной в автомобиле стало меньше.

Спасибо за внимание, друзья, и до новых встреч! Читайте интересную статью про электронную тонировку стекол

Инструкция по подключению

Для подключения кнопки механизма подъема стекла понадобится целый набор инструментов и материалов. При установке на несколько дверей вам понадобится столько же комплектов, сколько и дверей.

В комплект входят:

• блок «мама-папа», имеющий два контакта;
• разъем для подключения;
• 2 штекерных вывода»;
• 2 больших клеммы-розетки и 7 маленьких клемм;
• ключ механизма подъема свеклы;
• стекло и ключ-разъем;
• 4 метра провода сечением 0,75;
• 7 дверных заглушек.

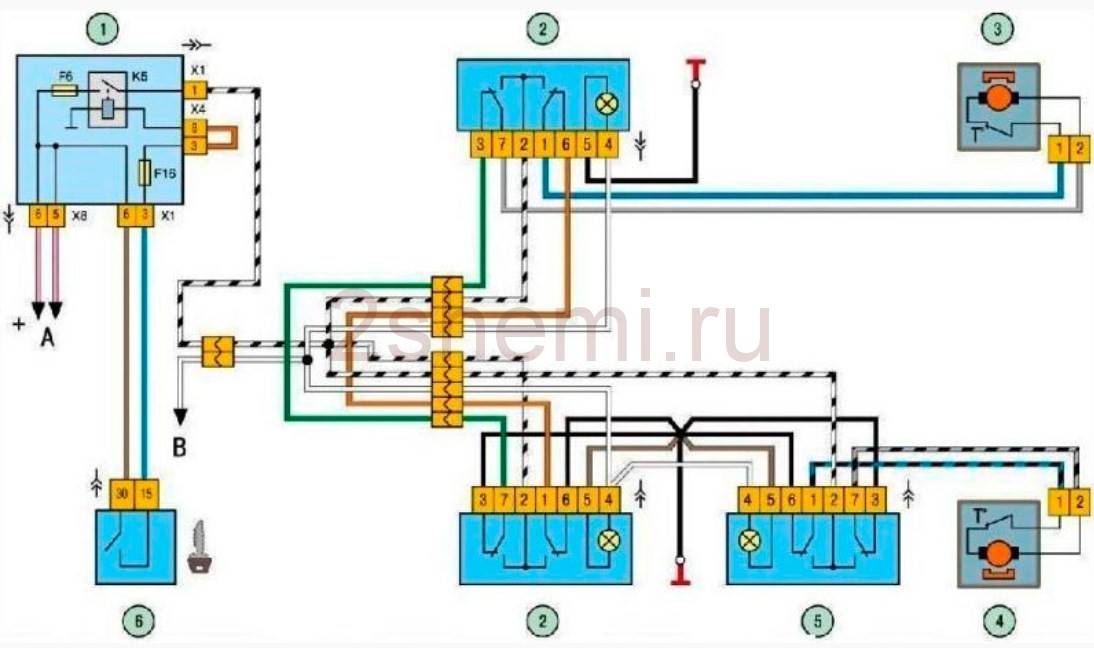

Схема электрического подключения

Если кнопка подъема стекла установлена ​​непосредственно в двери, ее установка будет состоять из следующих действий:

1. Перед работой выключите автомат, сняв минусовую клемму с аккумуляторной батареи.
2. Лайнер необходимо удалить, чтобы получить доступ к механизму подъема стекла.
3. Кнопка стеклоподъемника установлена ​​на водительской двери, от нее нужно протянуть проводку до тех дверей, где будут установлены такие же ключи.
4. На реле стеклоподъемника находится черно-белый кабель 12 В. Подсоедините к нему 2 красных кабеля 12 В.
5. На двери машины есть синий и серый провода, подключенные к мотору стеклоподъемника. Подготовленные провода необходимо подключить к разъему блока: черный и белый с синим проводом и черный с серым.
6. К кнопке должно быть подключено 5 проводов. Черный провод отвечает за «землю»; на красный подается напряжение 12 В; черный и белый переходит в синий; белый — подсветка кнопок стеклоподъемника; черный связан с серым блоком.

Распиновка подключения переключателя

соединить провода с клеммами необходимо по следующей схеме:

• красные заглушки 12 вольт в отверстие # 2;
• черно-белый (от синего) — дыра № 3;
• белый (подсветка) — отверстие №4;
• черный («масса») — дыра n. 5;
• черный (от серого) — отверстие №6.

Затем нужно взять черный и белый и черный провода соответствующей длины и вставить черный в розетку под No. 1 и второй в розетке под № 2. Свободные концы должны быть обжаты с помощью больших гнездовых клемм и подключены к новому разъему. В этом случае необходимо следить, чтобы подключенный черный и белый провод был направлен на синий, а черный — на черный.

На этом этапе подключение считается завершенным. Осталось только установить стекло и кнопку стеклоподъемника, закрепив их герметиком в специально сделанном разъеме в обшивке двери.

Поэтому подключение переключателей подъема стекла можно производить вручную, если пользоваться схемой подключения и иметь опыт электромонтажных работ. Это позволит вам улучшить свою машину, не прибегая к помощи автосервиса.

Восстанавливаем кнопку стеклоподъемника

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления. Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Для устранения такой неполадки придется заменить весь механизм, поскольку отдельно детали продаются крайне редко.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис. В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Это интересно: Съемник пружин амортизаторов своими руками

Вот наиболее распространенные:

1. Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
2. Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
3. Вышел из строя моторчик привода. В этом случае потребуется его замена;
4. Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Самая частая проблема с кнопками ЭСП на автомобилях любых марок — окисление контактов.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

Подключаем стеклоподъемники

Итак, первым делом необходимо в салоне снять два самореза с предохранительного блока

Постарайтесь очень осторожно сдвинуть его вниз под торпеду. Далее переверните его и отыщите провод красного цвета (он обычно наиболее толстый из всех, и на нём всегда есть +)

На передней панели блока следует подсоединить плюс от стеклоподъемников (подключить можно через предохранитель 20 А). И здесь есть одна маленькая тонкость: можно сломать старый флажковый предохранитель и воспользоваться для подсоединения его контактом (так называемые «ножки»).

С плюсом разобрались, теперь следует прикрепить минус на корпус (куда удобно). Далее устанавливаем кнопку стеклоподъемников: для этого надо просверлить 3 дырки с противоположной стороны и установить кнопку. Только не забудьте хорошенько завернуть все саморезы.

Описание блока управления стеклоподъемниками

Для чего используется модуль управления стеклами, в чем заключается схема его работы, в каких случаях выполняется ремонт системы? Для начала разберем назначение и принцип действия устройства.

Назначение и устройство

Сам модуль управляется с помощью кнопок, расположенных на панели в салоне авто, либо противогугонной системой, если ЭСП дополнены доводчиками. При наличии последних, когда автовладелец ставит транспортное средств на охрану, устройство автоматически закрывает все стекла до конца. Если доводчики являются многофункциональными, то при дальнейшем открытии автомобиля стекла вернутся в изначальное положение. Модуль оборудуется кнопками, с помощью которых осуществляется управление.

При необходимости автовладелец может заблокировать управляющие кнопки на панели, таким образом предотвратив открытие и закрытие окон без необходимости.

Предлагаем подробно ознакомиться со всеми функциями, которые выполняет управляющий блок:

1. Управление стеклами, а также люком, если таковой имеется, при необходимости или при активации автомобильной сигнализации.
2. Если речь идет о доводчиках, то водитель сможет настроить систему таким образом, чтобы даже при включении сигнализации блок не до конца закрывал окна, что позволит обеспечить проветривание салона.
3. Устройство заблокирует движение стекол при надобности, к примеру, если во время движения устройство встретилось с препятствием.
4. Если на блоке есть кнопка блокировки движения, то водитель может ее нажать, чтобы заблокировать открытие либо закрытие. Особенно это актуально, если в салоне транспортного средства имеются дети.
5. Если при работе ЭСП оборвется тросик, то модуль автоматически заблокирует работу системы и отключит электромотор.
6. Кроме того, отключение системы произойдет и в том случае, если в работе электрической цепи либо мотора возникнет короткое замыкание.

Это интересно: Как правильно установить поршневые кольца на поршень

Принцип действия

Что касается принципа действия, то в целом система работает по достаточно простому принципу. На электрических приводах ЭСП создается напряжение благодаря нажатиям на управляющие кнопки. Непосредственно к самому механизму подключены два провода — синего и серого цвета. При подаче напряжения на синий провод стекло поднимается, а при поступлении напряжения на провод серого цвета — опускается.

Если в системе используются доводчики, то сначала импульс поступает именно на них, а уже затем на моторчик с реле. Соответственно, при наличии доводчика система дополняется еще одним модулем. Все коммуникационные механизмы управления устанавливаются под обшивку водительской, а также пассажирских дверей.

Возможные неисправности: признаки и причины

Все неисправности, связанные с работой системы, можно разделить на механические и электрические.

Определить неисправность можно самостоятельно:

1. Устройство не работает, ни одной стекло не реагирует на нажатие кнопок. Причин в данном случае может быть множество. Следует проверить работоспособность предохранителя, состояние электрической цепи подключения, контакты. Все вышедшие из строя элементы подлежат замене.
2. Блок позволяет управлять всеми стеклами, кроме одного или несколькими из них. В этом случае неисправность может крыться как в блоке, так и в проводке. Причина может заключаться в повреждении проводки, цепь следует проверить.
3. Блок работает, но стекла стали подниматься и опускаться значительно медленнее. При такой проблеме причину следует искать в некорректной работе электродвигателя, поскольку сам модуль, вероятнее всего, работает правильно (автор видео — Сидоров Виталий).

Неисправности стеклоподъемника

В процессе эксплуатации Шевроле Нива владельцы чаще всего сталкиваются со следующими неисправностями стеклоподъемника:

• стекло опускается или поднимается слишком медленно;
• стекло не опускается при взаимодействии водителя с системой стеклоподъемника;
• стекло можно опустить, но поднять его уже не получается;
• при работе стеклоподъемника слышны посторонние шумы и стуки.

Признаки

К признакам, указывающим на наличие проблем со стеклоподъемником, можно отнести любое изменение в его работе. Это и заедание подъемного механизма, когда стекло выдвигается рывками или очень медленно, и стукающие звуки, возникающие в процессе функционирования системы.

Также стоит обращать внимание и на работоспособность переключателя, поскольку при частом использовании он нередко заклинивает или вовсе ломается. Если вы обнаружили подобные признаки наличия неисправностей в системе, постарайтесь определить причину подобной проблемы и самостоятельно или с привлечением специалистов решить ее

Это не составит особого труда и не повлечет больших затрат

Если вы обнаружили подобные признаки наличия неисправностей в системе, постарайтесь определить причину подобной проблемы и самостоятельно или с привлечением специалистов решить ее. Это не составит особого труда и не повлечет больших затрат.

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Контроллер электрических стеклоподъемников или люка в автомобиле

Данное устройство является автоматическим контроллером для электрических стеклоподъемников, которые разработаны для автомобиля, где уже были электрически управляемые окна, но они работали только при нажатии кнопки. После отпускания они немедленно останавливались. Для удобства управления была создана своя версия. Тут автоматическое закрывание / открывание стекла происходит после удержания кнопки 1 сек, и теперь вы можете легко открыть окно кратковременным нажатием, как и в более продвинутых автомобилях. Например можете использовать его для управления покупным приводом стёкол на ВАЗ и аналогичные машины. Устройство управляет только одним стеклом, чтобы контролировать два, необходимо создать две такие схемы. Это конечно требует больше работы и немного повышает стоимость, но такое решение имеет много преимуществ:

1. Может применяться к электрическому люку.
2. Легче установить и подключить.
3. Использование кнопок независимое у пассажира и водителя.

Внимание! Будьте осторожны при сборке, проведении испытаний и эксплуатации схемы! Редакция 2 Схемы.ру не несет ответственности за материальные или моральные повреждения, вызванные представленной схемой. Вы используете всё это на свой страх и риск!

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

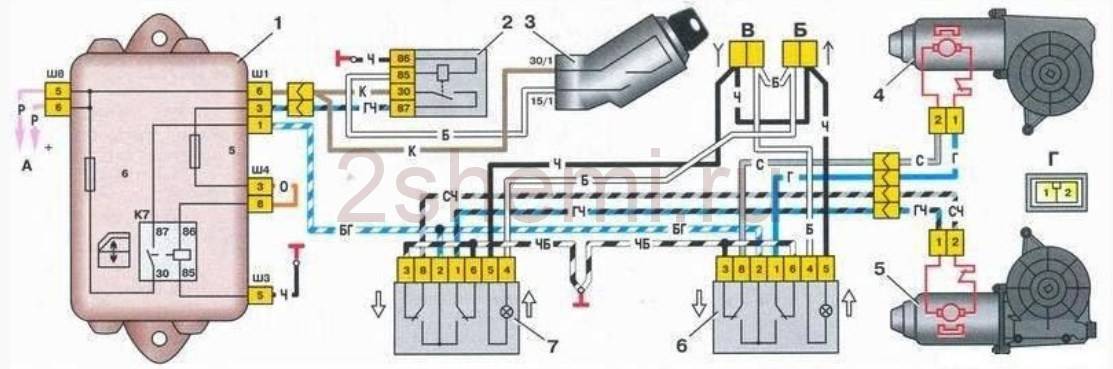

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

• 1 — Монтажный блок
• 2 — Реле зажигания
• 3 — Замок зажигания
• 4 — Моторедуктор электростеклоподъемника правой двери
• 5 — Моторедуктор электростеклоподъемника левой двери
• 6 — Переключатель электростеклоподъемника правой двери
• 7 — Переключатель электростеклоподъемника левой двери
• К7 — Реле питания электростеклоподъемников
• А — К выводу «30» генератора
• Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
• В — к табло подсветки рычагов отопителя
• Г — условная нумерация штекеров в колодке моторедуктора

Как заменить кнопку стеклоподъемника на калине

Не работает стеклоподъемник Лада Калина (Ремонт)

Еще одна основная болезнь автомобиля Лада Калина это электрическое оборудование. Ломается полностью все, от электроусилителя руля до стеклоподъемников. Сейчас мы Для вас поведаем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2)

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).

https://youtube.com/watch?v=edJjxP16ERc

Ремонт кнопки стеклоподъемника лада калина

Канал про диагностику автомобиля своими руками и о ремонте авто в целом.

Ремонт кнопки стеклоподемника КАЛИНА.

Вроде две одинаковые кнопки а начинка разная. ПАРАДОКС.

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7).

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6).

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния не работает стеклоподъемник. Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.

На сегодняшний день Лада Калина является одним из самых популярных современных автомобилей отечественного производства. Но как и любые российские авто, эта модель обладает рядом уязвимых мест, в частности, речь идет об электростеклоподъемниках. В этой статье мы расскажем о том, как устанавливается кнопка стеклоподъемника и само устройство на Лада Калина, а также какие неисправности характерны для этого узла.

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

Меняем цвет кнопок стеклоподъемников Лада Гранта

Как вы понимаете по местам нахождения язычков

А вот на водительской (здесь по бокам нету, только два спереди и два сзади)

Снимается модуль аналогично, но либо двумя отвертками, либо чем-то широким (снимать второй раз ради фото не стал. Я вообще снимал снимая обшивку чтоб найти где эти язычки. )

Далее несем их домой. Держатся они 5ю мя защелками (по две сбоку и одна ) Я под каждую впихивал колпачок, а потом 5ю подевал отверткой и вытаскивал

Не потеряйте вот эти штучки:

Стоят с двух сторон от платы в прорезях

Видим следующее: Обведен сам диод

Выпаиваем его. Вот он на ленте рядышком:DDD

Далее берем нож и сдираем лак с дорожек, дабы увеличить площадь. Сдираем, лудим, и приваем диод с ленты. Уголком в сторону бОльшей части платы

Желым обозначен уголок на диоде. Проверяется подачей 12в на соответствующие клеммы. На плате «+» написан, но на всякий случай отметил и на фото.

Собирается просто: ставим основную часть, если выпали пластинки ставим их на место. берем в руки часть с кнопкой и держа ее за корпус так, чтобы не нажать на кнопку просто защелкиваем на место.

Как устроена система управления стёклами

Внутри автомобильных дверей устанавливаются электрические двигатели, которые приводят в движение всю систему. Их ещё называют регуляторами. Помимо этих элементов, стеклоподъёмники включают в себя:

Двигатели имеют форму трапеции. За счёт этого стёкла свободно могут подниматься и опускаться, стоит только пользователю нажать на соответствующую кнопку. Современные автомобили оборудуются реле, контролирующими движение электрического тока. В некоторых моделях можно встретить автоматические выключатели, которые являются дополнением к предохранителю. Они обеспечивают нормальную работу всей системы и сокращают вероятность возникновения неисправности стеклоподъёмника вследствие поломки одного из моторчиков.

Конструкция системы управления стёклами может отличаться. Определяющим фактором является её тип.

1. Тросовые системы функционируют аналогично ручным. Отличие заключается в наличии кнопки, благодаря которой пользователь может активировать электродвигатель. В конструкцию дополнительно включаются шкивы, зубчатое колесо и трос.
2. Реечные подъёмники — это усовершенствованная и упрощённая модель тросовой системы. Движение стекла обеспечивается за счёт взаимодействия зубчатого колеса, вала электрического двигателя и зубчатой рейки.
3. Рычажные системы состоят из двух рычагов, которые заставляют стекло двигаться в нужном направлении.

Именно последний тип стеклоподъёмников является самым надёжным и долговечным.
