Чистка карбюратора мотоблока
Частые сбои в работе силового агрегата мотоблока свидетельствуют о скоплении засоров внутри его карбюратора. Этот топливный узел постоянно взаимодействует с моторным маслом, бензином и воздухом. В них присутствуют твердые фракции, смола и мелкий мусор, которые могут откладываться на стенках камер карбюратора и внутри топливных каналов. В связи с этим карбюратор нуждается в регулярной чистке, особенно если для заправки сельхозагрегата используется низкокачественное горючее.
Перед непосредственной промывкой карбюратора используемого мотоблока нужно демонтировать штатный воздушный фильтр и тщательно промыть его в чистом бензине. После этого деталь потребуется просушить. Также оператор должен осмотреть и очистить свечу зажигания. Если на ее колпачке образовался толстый слой нагара, то это говорит о просачивании масла.
Дальнейший порядок действий должен быть таким:
- Сначала нужно аккуратно снять неработающий карбюратор из заводского устройства и полностью слить остатки горючего из штатной поплавковой металлической камеры;
- Затем потребуется осмотреть встроенный топливный штуцер. Если сквозь него не проходит воздух, значит штуцер необходимо продуть сжатым воздухом из купленного баллона;
- Далее оператор должен изучить состояние поплавковой металлической камеры и «язычок», необходимый для регулировки положения поплавка. Оператор должен проверить уровень количества заправляемого горючего, которое поступает в камеру – его уровень должен изначально быть не ниже 3,5 см;
- После этого потребуется снять иглы, отвечающие за настройку малого и полного газа – это необходимо для полной промывки жиклера;
- Далее нужно отвернуть болты и отсоединить штатную верхнюю часть заводского карбюратора от нижней. После этого оператор сможет тщательно промыть встроенный кран подачи заправляемого топлива;
- Затем необходимо продуть жиклер воздухом из баллона. Этот и другие элементы карбюратора нельзя протирать ветошью с ворсом. В противном случае возрастет риск повреждения хромированного покрытия стенок топливного узла;
- После того, как все детали штатного карбюратора полностью высохнут, его можно собрать.
Сразу после установки топливного узла оператор должен произвести его настройку и плавно запустить мотор мотоблока. Далее пользователю потребуется проверить работу узла. Если встроенный двигатель работает максимально стабильно и не издает посторонних звуков, значит чистка и настройка штатного карбюратора были выполнены правильно.
Можно ли промыть в домашних условиях без специальных средств
Если у вас нет возможности использовать для промывки карбюратора специальные средства, осуществить её можно и без них. Для этого просто замочите необходимые детали в керосине (бензине, ацетоне) на ночь, а утром приступайте к их чистке и продувке. При грамотном подходе эффект будет не хуже. Но ни в коем случае не следуйте советам «специалистов», рекомендующих заливать немного ацетона в бак, или в карбюратор для прочистки топливной системы! Да, ацетон отлично растворяет и выводит грязь, нагар, остатки лакокрасочного покрытия и даже воду. Но растворяет он также и уплотнители, и прокладки, и клапаны, изготовленные из пластика и резины!
Как видите, промыть карбюратор своими руками совсем несложно. Главное иметь хорошее средство для чистки, необходимый инструмент и несколько часов свободного времени. А для того чтобы этот процесс не вошёл в привычку, заливайте в бак своей машины только качественное топливо.
Источник
Как отрегулировать карбюратор на разных мотоблоках?
Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.
Нева
В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:
- закручивание до упора винтов малого и полного газа;
- установка дроссельной заслонки до образования щели между основанием и воздуховодом;
- запуск мотора;
- установка рычага управления на минимальные обороты;
- регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
- регулировка винта малого газа до достижения максимальных оборотов холостого хода;
- чередование минимума и максимума до получения непрерывной работы двигателя;
- перевод рычага управления силовым агрегатом на газ;
- регулировка винта, отвечающего за качество смеси.
Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.
Агро
Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.
Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:
- Запустить мотор и прогреть его в течение нескольких минут.
- Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
- Закрутить винт, добившись стабильной работы мотора.
- Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
- При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
- Снова отрегулировать позицию дроссельной заслонки.
Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.
МТЗ-09
Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.
- Запустить двигатель и дождаться его полного прогрева.
- Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
- Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
- При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
- Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
- При помощи топливных винтов настроить подачу горючего.
- После получения оптимальных показателей работы ДВС закрутить все винты.
Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.
Как отрегулировать карбюратор на мотоблоке?
В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.
Мотоблоки марки Каскад
Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .
Чтобы настроить этот топливный узел, необходимо:
- Слить остатки топлива из заводской поплавковой камеры;
- Открыть штуцер и запустить воздух внутрь топливного узла;
- Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
- Зажать болты, отвечающие за настройку подачи топлива;
- Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
- Поочередно медленно вкрутить винты обратно.
В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.
Мотоблоки Нева МБ-1 и Нева МБ-2
Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.
Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:
- Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
- Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
- Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
- После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
- При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
- Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.
Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.
Мотоблоки Агро
Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:
- Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
- Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
- Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
- Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .
Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.
Регулировка топливной системы мотоблока
Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.
Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.
Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

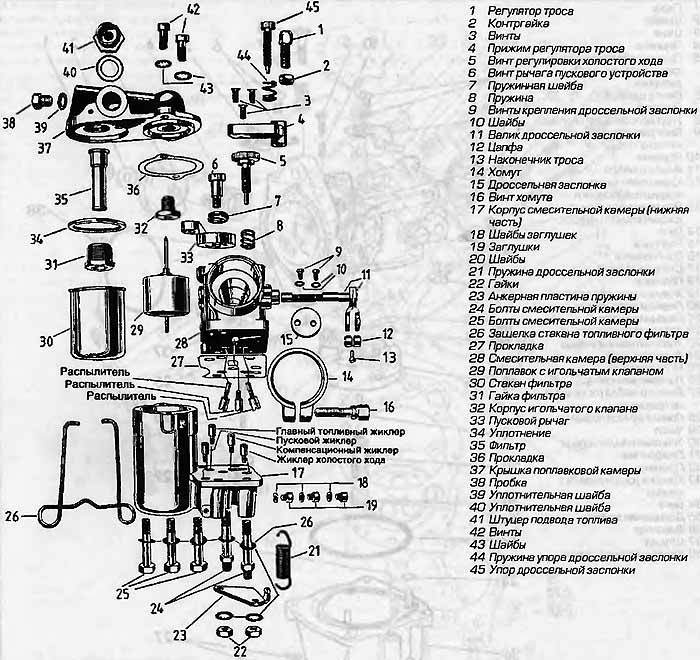

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.
Рис. 2. Карбюратор КМБ-5
Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.
Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.
Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.
После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.
Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:
- Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
- Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
- Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
- Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.
Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.
Рис. 3. Карбюратор ДМ 1.08.100
Рис. 4. Карбюратор ДМ снаружи
Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!
голоса
Рейтинг статьи
Другие неисправности карбюратора
Основные проблемы, возникающие при эксплуатации:
- Подсос лишнего воздуха – возможно, потребуется заменить прокладку между головкой блока и карбюратором или подтянуть крепежные гайки. Также может быть изношен вал дроссельной заслонки, и придется его поменять. Если отверстия, в которые он вставлен, разбиты, придется заменить все устройство целиком.
- Переполнение поплавковой камеры, которое вызывает поступление излишков топлива в камеру сгорания. В ряде случаев может проявляться недостаток топлива в камере. Во всех случаях следует проверять износ запорной иголки, поплавка и жиклеров.
- Плохое поступление топлива в карбюратор. Следует проверить состояние топливного фильтра и отстойника, бензиновых шлангов и провести ревизию топливного бака. В тех случаях, когда бачок сильно проржавел внутри, лучше его заменить. В некоторых случаях целесообразно промыть емкость раствором каустической соды.
- Повышенный расход топлива. Это может быть вызвано неправильной регулировкой системы подачи топлива. Следует попытаться настроить его, согласно инструкции.
https://youtube.com/watch?v=BWtdhQjH4HQ
В некоторых случаях потребуется произвести полную разборку карбюратора. Для этого нужно:
- демонтировать карбюратор с головы мотора;
- убрать остатки топлива из поплавковой камеры изделия;
- далее необходимо произвести ревизию поплавкового штуцера. Если бензин из него капает чересчур медленно, то штуцер обязательно следует продуть сжатым воздухом из компрессора или баллона;
- после этого нужно прокрутить штуцер на 180 градусов, если после этих манипуляций топливо перестало течь из карбюратора, это значит, что бензиновый клапан находится в полностью рабочем состоянии.
Теперь нужно обязательно проверить все жиклеры.
Для этого понадобится:
- Открутить и вынуть винты, отвечающие за регулировку полного и малого газа.
- Демонтировать нижнюю и верхнюю крышку корпуса устройства.
- Промыть жиклеры, прочистить топливный краник.
- Для промывания деталей лучше всего использовать обычный керосин (бензин), после этого рекомендуется продуть их сжатым воздухом из баллона.
Теперь нужно выложить детали карбюратора для их полного высыхания на чистой тряпочке.
Сборка устройства должна осуществляться в обратном порядке только с абсолютно чистыми и сухими запчастями.
Следует заметить, что при капитальном ремонте мотора мотоблока лучше всего заменить и карбюратор. Чаще всего его корпус его уже сильно изношен, поэтому рекомендуется приобрести новый.
Как отрегулировать
Если проверка узлов и систем культиватора (зажигание, двигатель, фильтр и т.д.) доказала их исправность, чистка не дала должного результата, то по какой-то причине сбилась заводская регулировка карбюратора мотоблока.
Настройка также выполняется после:
- замены на новый,
- ремонта,
- промывки.
Очень важно выполнять всю описанную процедуру на полностью исправном двигателе, в противном случае невозможно добиться нужного результата. На всех современных карбюраторах предусмотрено 2 основных регулировки:
На всех современных карбюраторах предусмотрено 2 основных регулировки:
- Положения дроссельной заслонки на холостом ходу.
- Качества топливной смеси на холостом ходу.
Другие параметры заданы конструкцией узла и настройке не подлежат.
Пошаговый алгоритм регулировки
Представляем вашему вниманию алгоритм настройки, с помощью которого можно настроить абсолютно любой современный мотоблок:
- Закрутить винт холостого хода так, чтобы между дроссельной заслонкой и стенками диффузора образовался зазор.
- Зазор должен быть примерно 0,5 мм.
- Закрутить винт качества смеси полностью и откручиваем обратно на 3 оборота.
- Запустить двигатель, дать прогреться до рабочей температуры.
- Установить дроссельную заслонку в открытое положение.
- Выкручивая винт холостого хода, устанавливаем минимально возможные обороты двигателя.
- Вращением винта качества смеси добиваемся максимально возможных оборотов на холостом ходу. На этом этапе производится регулировка холостого хода мотоблока.
- Повышение оборотов говорит о том, что качество смеси оптимально.
- Немного закручиваем винт холостого хода, до тех пор, пока работа двигателя не станет стабильной и устойчивой.
Надеюсь, мы подробно объяснили, как отрегулировать карбюратор на мотоблоке. Если у вас остались какие-либо вопросы или дополнения, то воспользуйтесь формой комментариев, расположенной сразу под статьей, и поделитесь с нами.
Также рекомендуем посмотреть интересное видео, автор которого подробно рассказывает, как отрегулировать карбюратор на мотоблоке Чемпион.
Регулировка холостого хода
Настройка холостого хода культиватора производится совместно с настройкой карбюратора и выполняется она на 7 шаге базового алгоритма настройки. Сам алгоритм находится по тексту выше. Отдельно ХХ отрегулировать невозможно.
Настройка на других моделях
На рынке сегодня просто огромный выбор мотоблоков, однако в конструкции большинства из них используются аналогичные узлы и технологии. Например, принцип работы карбюратор у всех одинаковый, отличается только в деталях, есть свои нюансы исполнения. Но, т.к. конструкция и принцип работы идентичны, то и регулировка на всех будет похожа.
Устройство и схема мотоблока, двигателя
Составляющие части мотоблока «Агро»:
- рулевая штанга с реверсом;
- шасси двухколесное;
- двигатель (крепится к корпусной части механизма управления сцеплением);
- силовая передача.
За двигателем размещаются:
- трансмиссия;
- коробка передач;
- муфта сцепления;
- главная передача;
- дифференциал с блокировкой;
- конечная передача;
- ВОМ.
Устройство, ремонт и настройка карбюратора
На схеме ниже показано устройство карбюратора мотоблока «Агро» — модель КР-45Р.
Тип карбюратора: поплавковый. Горизонтальное расположение диффузора.
Регулировка (настройка) карбюратора мотоблока «Агро» производится только при прогретом двигателе, с помощью специального регулировочного винта регулируется положение дроссельной заслонки. Обороты холостого хода должны быть настолько малыми, чтобы при этом двигатель работал и звучал однородно и равномерно. Регулируются максимальные и минимальные обороты двигателя несколько раз, до тех пор, пока не будет достигнут желаемый результат.
Сальники, пыльники, подшипники
- Для мотоблоков «Агро» применяются подшипники с внутренним диаметром 20 мм, внешним диаметром 47 мм. Ширина подшипников — 14 мм.
- Сальники (манжеты) для данной модели: для редуктора/трансмиссии размер манжеты 2.2-30×52×1, для первичного вала размеры сальника 20×42×10 мм
- Пыльники для «Агрос»: универсальные для мотоблоков мощностью 6-9 л.с.
Сцепление, трансмиссия, маховик
Трансмиссия «Агроса» состоит из таких элементов:
- конусное сцепление — сухого типа, с фрикционной муфтой;
- шестеренчатый редуктор;
- дифференциал (есть функция принудительной блокировки).
Количество передач: 4 вперед, 2 назад.
Зажигание, стартер, свечи
- Зажигание мотоблока «Агро» производится с помощью бесконтактного магнето МБ-23У.
- Запускается мотоблока ручным стартером, после запуска шнур автоматически убирается. Мощность электрогенератора двигателя мотоблока равна 25 Ватт.
Свечи для данного агрегата: тип А11-3. Допускается замена на свечи типа А-17В (при переходе на более качественный бензин, например, на АИ-92).
Видео-обзор работы мотоблока «Агро»
Видео о подготовке мотоблока «Агрос» к вспашке
Видео про окучивание картофеля
Причины углеводной недостаточности
Любая техника. это сложная структура, состоящая из множества компонентов, каждый из которых требует особого ухода.
Чрезвычайная ситуация может возникнуть по ряду причин:
- Износ деталей;
- Масло давно не менялось
- Неисправность устройства.
Как правило, ремонт таких механизмов осуществляется мастерами по обслуживанию. В некоторых случаях вы можете проверить и проверить некоторые части механизма. Одной из таких частей мотоблока является карбюратор. устройство, которое контролирует поток воздушно-топливной смеси, оптимизируя работу двигателя при текущих скоростях и нагрузках. Мотоблок Каскад, один из самых популярных помощников в районах дачников и жителей поселка. Правильная регулировка карбюратора поможет выполнить его безупречную работу.
Устройство
Мотоблок Крот представляет собой довольно типовую конструкцию без использования излишеств. Данная модель мотоблока начала выпускать в 1983 году в Москве, но затем производство данного агрегата расширилось, поэтому их стали производить еще и в Омске.
Оснащались они заводскими двигателями, мощность которых не превышала 2,6 л.с. Крепится он, как и редуктор, к раме при помощи обыкновенных болтов. Заявленной мощности не всегда хватало, поэтому многие владельцы Кротов приспособились к некоторым переделкам, меняя заводской мотор на более мощные модели.
Вообще, устройство мотоблока Крот выглядит следующим образом:
- Рамная конструкция, на которой располагается двигатель внутреннего сгорания и редуктор.
- Рукоятки управления, на которых находятся сцепление, а также регулятор оборотов двигателя.
- Колесная база, позволяющая свободно перемещать агрегат с места на место. При работе, данные транспортировочные колеса убираются.
- Почвенные фрезы, которые надеваются на выходные валы редуктора.
Боле подробно о мотоблоке Крот смотрите на видео:
Как мы видим конструкция очень простая, что позволяет самостоятельно производить ремонтные работы. А делать это возможно придется, потому что заводской двигатель не всегда работает в стабильном режиме.
Принцип работы мотоблока Крот выглядит следующим образом. Вращательный момент передается на редуктор, а затем и на два его выходящих вала через клиновый ремень. При нажатии сцепления, ремень натягивается, приводя в действие вал редуктора.
Данный вал редуктора, на котором находятся режущие элементы (почвенные фрезы), вращается вокруг своей оси, срезая почвенную корку, одновременно с этим измельчая и перемешивая её. Подобными поступательными движениями осуществляется движения мотоблока по поверхности земли.
В комплекте присутствует четыре почвофрезы, расположить которые нужно попарно, с каждой стороны вала. Кстати, есть возможность установки сразу шести режущих элементов, что повышает качество обработки земли.
Область применения данного и других мотоблоков, таких как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза можно существенно расширить, если присоединить к нему дополнительное навесное оборудование. Присоединяется оно к агрегату через специальный кронштейн, находящийся сзади мотоблока.
Приобретать подобное оборудование придется отдельно, но благодаря ему открывается расширенный фронт работ:
- транспортировка грузов различного веса;
- обработка междурядных пространств грядок;
- окучивание и прополка грядок;
- заготовка сена для скота;
- посадка и выкапывание клубней картофеля;
- при помощи насоса можно осуществлять полив грядок и т.д.
Иными словами, с помощью мотоблока Крот, Садко, Дон, Хутер, Профи, Пахарь, Чемпион можно осуществлять фактически весь перечень сельскохозяйственных работ. Данное обстоятельство делает его незаменимым помощником для сельского жителя, использующего свой огород по полной программе.
Как происходит регулировка карбюратора мотоблока
На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи
Для этого ее выкручивают и при помощи зажигания проверяют искру
Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора
Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.
Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.
Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.
После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.
Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.
Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:
- Винты малого и полного газа нужно закрутить до упора.
- Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
- Завести мотор и подождать, пока он прогреется.
- При работающем моторе рычаг управления поставить на минимальные обороты.
- Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
- Поставить обороты холостого хода на максимум при помощи винта малого газа.
- Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
- Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
- Рычаг управления мотором поставить на газ.
- При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.
Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.
На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.
Определение проблем в системе подачи горючего
Неисправности по этой части тоже делают работу мототехники невозможной. Чтобы определить тип и наличие проблем, следует осмотреть свечи зажигания. Выкручивают их при полностью заглушенном двигателе. Цвет электродов и общее состояние сразу расскажут, насколько нормально функционирует мотор. Если на них много гари и копоти, то это говорит о:
- неправильном функционировании системы зажигания;
- слишком богатой горючей смеси (соотношение бензина выше, нежели воздуха);
- проникновении масла в камеру сгорания. Это бывает по причине изношенности втулок на клапанах или колец на поршнях.
Если на электроде виднеются следы сажи или имеются симптомы «холодной» свечи, то проблемы кроются в следующем:
- чрезмерно обогащённая смесь;
- слишком сильное охлаждение. Это происходит редко;
- неправильно подобранные свечи.
- неправильно подобранные свечи (модели с низким калильным числом не подходят);
- бедная горючая смесь (больше воздуха, нежели бензина);
- позднее зажигание;
- чрезмерно быстрое сгорание топлива (так проявляется детонация);
- перегрев двигателя (что тоже говорит о плохом охлаждении).
Бывает, что электроды оплавлены. Это указывает на перегрев свечей, который происходит из-за раннего зажигания.
Неисправности систем двигателя при запуске
В том случае, если при проверке свечей они оказались влажными, т.е. топливо поступает нормально, но мотор не запускается, проблема может заключаться в следующем:
- Отказ системы зажигания:
- на электродах свечей зажигания есть характерный нагар (необходимо очистить свечи с помощью наждака, после чего их следует промыть бензином и высушить);
- величина зазора между электродами не соответствует указанным заводом-изготовителем в руководстве по эксплуатации двигателя (зазор регулируется путем подгибания бокового электрода до нужных размеров);
- изоляторы свечей зажигания или высоковольтной электропроводки повреждены (неисправные свечи и проводка подлежат замене);
- кнопка СТОП замкнута на массу (для нормального запуска двигателя замыкание необходимо устранить);
- контакты в угольниках свечей нарушены (контакты следует привести в порядок);
- зазор между магнитным башмаком и стартером не соответствует нормативному значению (требуется регулировка зазора);
- на статоре системы зажигания обнаружены дефекты (статор подлежит замене).
- Подсос воздуха через уплотнения карбюратора, свечей зажигания, головок свечей и цилиндров, а также соединений карбюратора и цилиндров двигателя.
При выявлении разгерметизации соединений необходимо выполнить подтяжку крепежных болтов, затянуть свечи и проверить целостность прокладок между головками свечей и цилиндрами.
- Неполное закрытие воздушной заслонки карбюратора.
Для устранения этой проблемы необходимо обеспечить свободный ход заслонки, проконтролировав качество работы привода. При обнаружении заеданий их нужно устранить.
Нарушение компрессии и неполадки в карбюраторе
Бывает так, что запуск осуществляется, однако его процесс существенно затруднен. При этом двигатель мотоблока работает крайне неустойчиво и не может развить достаточную для нормальной работы мощность.
Причиной тому может быть потеря компрессии, что можно выявить по:
- нагару на рабочих поверхностях клапанов, а также седел блоков цилиндров;
- деформации впускного клапана;
- износу поршневых колец.
Для того чтобы восстановить компрессию, необходимо:
- Проверить техническое состояние механизма газораспределения двигателя, загрязненные нагаром детали очистить, а при наличии дефектов – заменить их.
- Проверить состояние поршневых колец и заменить неисправные компоненты.
Если в процессе работы двигателя из глушителя выходит дым черного цвета, а на электродах свечей выявлен избыток масла либо сами они покрыты нагаром, это означает, что:
- на карбюратор подается перенасыщенная топливная смесь;
- нарушена герметизация топливного клапана карбюратора;
- износилось маслосъемное кольцо поршня;
- засорился воздушный фильтр.
Для устранения этой проблемы следует:
- выполнить регулировку карбюратора;
- заменить прохудившийся клапан;
- заменить изношенные поршневые кольца;
- очистить или заменить вышедший из строя воздушный фильтр.
В том случае, если при работе двигателя из глушителя выходит светлый дым, а электроды свечей сухие и покрыты белым налетом, это значит, что в карбюратор попадает обедненная топливная смесь. Данная проблема устраняется посредством регулировки работы карбюратора.
