Чистка вариатора квадроцикла

Замена ремня вариатора на квадроцикле своими руками. Обслуживание

Главная → Обслуживание → Замена ремня вариатора на квадроцикле своими руками.

• Admin
• 21.10.2017
• 10971
• замена ремня вариатора на квадроцикле, ремень вариатора квадроцикла

Рано или поздно наступает момент, когда ремень вариатора вашего квадроцикла изнашивается и требуется его замена. Часто приходится слышать вопрос: «При каком пробеге нужно менять ремень вариатора?» Ремень вариатора нужно менять при появившихся показаниях к его замене,   не ориентируясь на пробег. Объясняется это стилем езды, выбираемой для поездок трассой, качеством ремня, опытом наездника и многими другими факторами.

Как же определить, что ремень нуждается в замене?

Если вы заметили пробуксовку ремня на низких оборотах, почувствовали запах жженой резины,  увидели дым, идущий из вариатора, отметили внезапное снижение максимальной скорости (при нормальной компрессии и настроенном карбюраторе), или же вовсе не можете тронуться с места при подаче газа, тогда скорее всего ремень вариатора нужно заменить, или, по меньшей мере, открутить крышку вариатора и провести осмотр.

Как  добраться до ремня вариатора?

Очень часто для того, чтобы открутить крышку вариатора, необходимо снять пластиковую подножку (на некоторых квадроциклах можно избежать снятия пластика, используя для снятия крышки головку с гибким валом).

Не теряйте болты, которые выкручиваете, заранее приготовьте лоток для демонтированных деталей и соединений.

После того, как подножка демонтирована, переходим к снятию крышки вариатора. Внимательно осматривайте поверхность крышки, некоторые болты бывают скрыты и замечены не сразу.

После снятия крышки для осмотра будет доступен механизм вариатора вашего квадроцикла, визуально определите целостность ремня и его износ , при необходимости переходите  к замене ремня CVT.

Для снятия ремня необходимо развести шкивы вариатора,  для этого найдите на шкиве отверстие с резьбой под болт(чаще всего М8 — длина от 55-80мм, в зависимости от модели квадроцикла).

Вкручиваем необходимый болт в отверстие и ослабляем ремень для его беспрепятственного снятия. Работаем без фанатизма и постоянно проверяем натяжку ремня.

После того,  как болт-съемник вкручен,  начинайте снимать ремень вариатора снизу, постепенно прокручивая шкивы по часовой стрелке и переходя наверх. Ремень снимается достаточно легко.

Ремень снят,  и теперь вам необходимо осмотреть рабочую поверхность шкивов на наличие деформаций, сколов и механических повреждений. Не лишним будет очистить шкивы и все доступные детали вариатора от загрязнений.

Далее переходите к установке нового ремня.

Обратите внимание —  важно установить ремень правильно!

На большинстве ремней есть стрелка: при установке она должна смотреть вперед по ходу движения, если указывающей стрелки нет, то ориентируйтесь по буквам, нанесенным на ремень, при правильной установке все буквы должны быть читаемы (не перевернуты, не задом наперед).

Установку производите в обратном порядке, начиная с нижней части шкива, но двигаясь уже против часовой стрелки.

После того,  как ремень встал на место, плавно выкрутите болт-съемник,  проворачивая шкивы в любом направлении:  это позволит ремню лучше встать на место.

Далее переходите к установке крышки вариатора и сборке демонтированной подножки.

Убедитесь в том, что вы не пропустили ни одного крепежного соединения.

На этом замена ремня вариатора на квадроцикле закончена, как видите,  в данной процедуре нет ничего сложного,  и справиться с ней может абсолютно каждый. Хотелось бы добавить, что, отправляясь в путешествие на квадроцикле,  не лишним будет захватить с собой запасной ремень и инструменты для его замены:  ведь теперь вы не растеряетесь в чрезвычайной ситуации и сможете справиться с этой проблемой в полевых условиях.

Напоследок видео-ролик о замене вариатора своими руками:

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Достоинства и недостатки вариатора

1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
5. Трансмиссия испытывает большие нагрузки.
6. С данной коробкой передач существуют определенные ограничения по буксировке, а также при использовании прицепов.

Как заменить ремень

Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.

Признаки неисправности

• При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
• Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
• Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.

Основные причины поломки

Главные причины неисправностей вариаторов — нарушение правил эксплуатации:

• редкая замена масла;
• использование некачественных масел;
• агрессивная езда;
• резкое торможение;
• длительные поездки на максимальной скорости.

Пробег до 6 тыс. км. выдерживает вариатор скутера Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.

Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.

Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.

Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.

Из-за повреждения ремня вариатор может выйти из строя

Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.

Как выбрать новый

Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.

Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.

Как правильно установить

Первым делом нужно демонтировать поврежденный ремень.

По размерам и маркировкам отличаются ремни в скутерах

Необходимо поставить скутер на центральную ножку и выполнить ряд действий:

1. Открутить передний вариатор, расположенный с левой стороны.
2. Снять лапку кикстартера, если имеется кожух, который может помешать дальнейшим действиям. Для этого нужно отвернуть фиксирующий болт, после чего лапка снимется со шлицов.
3. Если в устройстве нет кожуха, нужно потянуть главный шкив так, чтобы растянулась пружина. Далее нужно прокрутить коленвал, параллельно вытягивая ремень.
4. Нужно снять ведущий шкив, если ремень нельзя вытянуть через него. Для этого нужно открутить гайку сцепления.

Виды КПП на квадроциклы и список передач в них

Коробки передач у квадроциклов могут быть двух видов:

1. Механические. Аналогичны КПП у мотоциклов. Ставятся в основном на гоночные модели, но в последние годы начинают встречаться и на утилитарных квадроциклах. Имеют ножное сцепление или сцепление с рычагом на руле (в большинстве случаев именно такое), и ножной рычаг переключения передач. МКПП имеет обычно 4 «передних» передачи, нейтралку и задний ход.
2. Вариаторные. Имеют повышенную и пониженную (L и H) передние передачи, нейтралку, задний ход и парковочный тормоз. У некоторых квадроциклов (самых дешевых и маломощных) передняя передача может быть только одна. Выжимать сцепление для переключения не нужно.

Редко и в основном в старых моделях, но можно встретить и другие вариации. Например — «автомат» с возможностью ручного переключения передач.

Квадроциклами с МКПП управлять чуть сложнее (по крайней мере поначалу, пока не выработается привычка), но зато можно точнее выбирать подходящий режим. И наоборот: вариаторные «коробки» намного проще в эксплуатации, их легко освоить новичку, который впервые садится за руль квадроцикла. Но зато при активной езде по маршруту с переменной сложностью ехать на вариаторе будет чуть менее удобно.

Например: вы едете по ровной укатанной грунтовке на H, и видите впереди большой участок раскисшей дороги с глубокой грязью (или крутой подъем, или кочки, или камни). Придется полностью останавливаться и переключаться на L, проезжать грязь, а выехав обратно на сухую дорогу — снова полностью останавливаться, и переключаться обратно на H.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

Приводной вал гусеницы

Стандартным повреждением является погнутый вал приводной гусеницы. Это происходит при наезде на передней частью гусеницы на твердое препятствие ( например пень ) при полной загрузке снегохода , или при наезде на торосы на большой скорости.

Тут решение только одно – замена приводного вала гусеницы в сборе. Все эти работы по ремонту коробки передач и замене приводного вала снегохода нPolaris Wide Trak можно выполнить в нашем сервисном центре.

Если вы обладаете определенной квалификацией – можно выполнить ремонт вашего снегохода Polaris WideTrak своими руками, Вам необходимо только купить эти запчасти детали в нашем отделе запчастей для снегохода Polaris.

Даже если находитесь в другом городе, то можно просто приобрести все выше перечисленные оригинальные детали Polaris с доставкой по городам Сибири, Казахстана или Алтайского края.

МотоЗип54 – оригинальные запчасти для снегохода и квадроцикла Поларис в Новосибирске

Переключение передач на вариаторе

Вариаторные КПП у квадроциклов встречаются намного чаще. Сцепление в них выжимать не нужно, а «режим» езды вперед выбирается из двух (чаще всего) вариантов: на повышенной (подходит для езды по несложному маршруту) или на пониженной (для сложных участков, крутых подъемов и буксировки) передачах.

Важное отличие от езды на МКПП: переключение между L и H осуществляется только при полной остановке квадроцикла, с выжатым тормозом. Для выбора режима надо передвинуть ручку в нужное положение. Переключаться между L и H на ходу — нельзя

Переключаться между L и H на ходу — нельзя.

Остальные передачи — парковочная, нейтральная и задний ход — естественно, тоже включаются при стоящем на месте квадроцикле.

Источник

Заблуждение 5. У машин с вариатором медленный разгон

Вариатор обеспечивает самый быстрый разгон, какой только может дать двигатель. Только для получения такого результата надо не забывать прожать педаль газа полностью. В таком режиме (kick-down) двигатель быстро выходит на обороты, соответствующие максимальной мощности, и дальнейший разгон происходит за счет переменного передаточного отношения в вариаторе. Это — самый эффективный разгон. Любая другая коробка передач в паре с таким же мотором будет менее эффективна при разгоне.

Другое дело, что двигатель при этом воет практически на одной ноте. Монотонность создает впечатление слишком долгого разгона, отсюда и заблуждение.

Как волокуша может влиять на скорость

Все зависит от типа местности. Мотобуксировщик нужен для того, чтобы пробираться там, где много снега. Если волокуша широкая, шире гусеницы, она будет нарезать свой след. Например, сани шириной 800 мм, а гусеница 500. То есть сани нарывают себе дорогу. Теряется мощность, увеличивается расход топлива, мотобуксировщик начинает работать на максимальных оборотах, потому что надо тянуть себя, пассажира и сани. Таким образом, сани должны иметь колею, близкую к колее мотобуксировщика. Если ширина саней в след мотобуксировщика, скорость будет хорошая, если шире, скорость уменьшается.

Модельный ряд снежных байков Polaris

История ?Полярной звезды? знала немало побед и свершений. Под этой маркой было выпущено огромное количество снегоходов, и сейчас компания ? один из лидеров в своём сегменте. На данный момент покупателям предлагается большой ассортимент снежных байков Polaris. Среди них есть спортивные модификации, туристические, горные. Имеются здесь и утилитарные модели (утилитарные ? то есть, предназначенные для передвижения по равнинам) для взрослых и детей.

Снегоходы Polaris могут иметь разные объёмы двигателя. Причём нередко объём двигателя указывается в самом названии:

• Polaris 340 transport;
• Polaris 600 Pro-RMK;
• Indy 800 SP и т. д.

То есть, допустим, снегоход Polaris 340 Transport имеет рабочий объём двигателя 340 кубических сантиметров. Отметим, что модели с большим объёмом двигателей обычно имеют статус профессиональных.

Механическая трансмиссия квадроцикла

Механика идентична стандартному мотоциклу и позволяет водителю более точно чувствовать момент переключения скоростей под оптимальный темп. В итоге такие спортивные квадроциклы обладают лучшей мощностью и проходимостью. А когда вы двигаетесь по трассе, мощность можно уменьшить путем регулировки передачи. И наконец, последнее преимущество механической спортивной трансмиссии в возможности более комфортно входить в поворот. Но старайтесь не переключать передачу непосредственно во время поворота, в таком случае вы потеряете равновесие. Коробка передач 150 кубовых моторов обычно сделана максимально просто, поэтому можете не надеяться на отличную чувствительность и плавность. Основными достоинствами механики на квадроцикле можно считать:

• высокая надежность;
• простая конструкция и легкая эксплуатация;
• небольшой вес;
• компактные размеры;
• КПД выше среднего.

Также переключение передач на подобной коробке намного проще, чем на мотоцикле, ведь такая техника имеет 4 колеса, а значит весь упор можно делать на контроль переключения передач. Движение на механике выполняется аналогично другой технике в МКПП, только при выезде на возвышенность придется одновременно зажать сцепление и тормоз.

Поэтому если вы подбираете модель для максимально динамичной и уверенной эксплуатации, обращайте внимание на тип трансмиссии, механика станет лучшим выбором

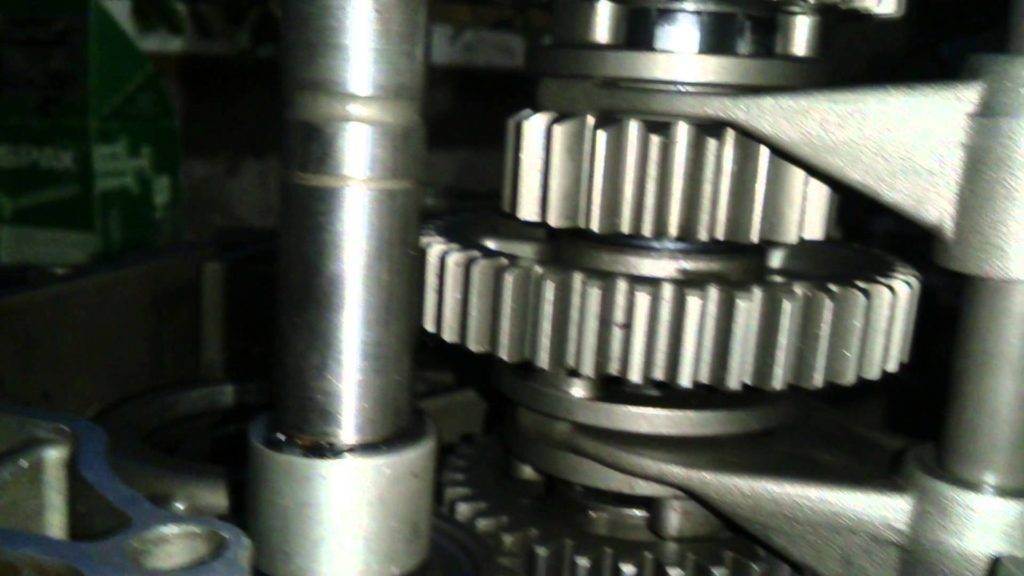

Как работает коробка на квадроцикле?

Приведем пример работы механической коробки, ведь он может отличаться работой от другой техники. Главным компонентом выступает редуктор, его сила передается от второго вала со шкивом вариатора на третий вал — промежуточный. Именно он позволяет продолжить работу коробки, передавая усилие на последний 4 вал с креплением на нем колеса. Все описанные детали конструкции расположены внутри защитного кожуха, а увеличить срок жизни позволяет постоянное присутствие масла в системе.

Старайтесь следить за его уровнем, иначе трансмиссия скоро сломается. Если вы выбираете квадроциклы 250 кубов, цена с карданной передачей будет немного отличаться от других. В любой случае придется советоваться с продавцом, который подберет квадроцикл под ваши запросы.

Какие запчасти необходимо заменять вследствие износа

Даже самые лучшие снегоходы, увы, ломаются. И снегоходам Polaris тоже может понадобиться квалифицированная помощь. Владельцам этих снежных байков не помешает знать о деталях, которые нужно периодически заменять.

Слабым местом всех снегоходов является ремень вариатора. В результате неаккуратной эксплуатации он изнашивается. И тут ничего не остаётся, кроме как заменить рабочий элемент коробки передач (которая, кстати, является бесступенчатой).

Ещё одна частая неприятность ? неполадки с топливной системой. В таком случае двигатель на холоде может перестать запускаться или же глохнуть на высоких оборотах. Причины у этого могут быть разные, например, некачественный бензин. Обычно на снегоходах Polaris всё исправляется прочисткой бензонасоса. Но бывают и более тяжёлые случаи: тогда приходится покупать новый бензонасос и устанавливать его вместо прежнего.

У каждого вида снегохода (туристический, горный, спортивный, утилитарный) своё строение гусениц. Они тоже требуют замены раз в несколько лет. Однако неприемлемо гусеницы со спортивной модели ставить, допустим, на туристическую. После установки новых гусениц необходимо также провести их регулировку для лучшего хода.

Перечислим вдобавок и некоторые другие услуги, которые обычно предлагают мастерские по ремонту и обслуживанию снегоходов:

• ремонт ходовой части;
• рихтовка и покраска кузова;
• починка системы охлаждения;
• починка редуктора;
• жестяные работы;
• синхронизация карбюратора, его мойка и чистка;
• сварка пластиковых частей;
• ремонт или полная замена двигателя.

На ремонте двигателя следует остановиться подробнее. Сейчас существуют модели с двухтактными и четырёхтакными двигателями. И к каждому типу требуется свой подход. У двигателя могут возникнуть следующие проблемы:

• он не запускается (это, впрочем, может быть решено заменой стартера);
• неравномерная работа;
• вибрации и стуки в двигателе;
• отсутствие мощности, слабая ?тяга?;
• превышение стандартного уровня расхода топлива;
• перегревание;
• протечка горюче-смазочных материалов.

Прежде чем начать какие бы то ни было работы с двигателем или другими деталями снежного мотоцикла, следует сделать диагностику. Она проводится с помощью дорогого оборудования. Плюс к этому при замене и ремонте может потребоваться наличие фирменного инструмента. Поэтому пытаться ремонтировать снегоходы Polaris своими силами ? не очень удачная затея.
