Детальная характеристика мотоблока Каскад

Инструкция и рекомендации по эксплуатации

Безотказность и длительный срок службы мотоблока зависят от условий эксплуатации, технического обслуживания, ухода за агрегатом, грамотной обкатки после его приобретения. Для этого необходимо выполнять все рекомендации по эксплуатации техники.

Они сводятся к следующему:

  1. Соберите мотоблок. Схему сборки можно посмотреть в инструкции, которая прилагается при покупке к агрегату.
  2. Заправьте бак чистым бензином.
  3. Проверьте уровень масла в картере двигателя.
  4. Осмотрите крепление колес.
  5. Проверьте зазоры на клапанах двигателя. Регулировка клапанов выполняется с помощью щупов на 0,10-0,25 мм.
  6. Обкатку производите следующим образом:
    • не начинайте работу с холодным двигателем;
    • сначала двигатель должен поработать на холостом ходу;
    • не нагружайте двигатель в процессе работы;
    • обкатка должна длиться не менее 30 часов;
    • работайте только на первой передаче;
    • после обкатки замените масло в двигателе, проверьте болтовые соединения.
  7. Регулируйте натяжение ремней переднего и заднего хода клиноременной передачи изменением длины цепочек.
  8. Проверяйте работу органов управления.
  9. Проводите своевременную смазку стартера.
  10. Вовремя заливайте масло в редуктор.
  11. Не допускайте его попадания в фильтры.

Многие фермеры задаются вопросом, какое масло в мотоблок необходимо заливать. В частности, интересуются мотоблоком МБ 6841 с заливкой М-12ГИ или М-10ГИ. Это старые марки масел, найти их не так просто.

Для мотоблоков Каскад подходят такие горюче-смазочные материалы:

  • в топливный бак — автомобильный бензин Нормаль-80, ГОСТ Р 51105-97;
  • в картер двигателя — масло моторное М-5з/10Г1, М-6з/10В, М-6з/12Г1, ГОСТ 10541-78;
  • для редуктора — масло трансмиссионное по ГОСТу 23652-79 или авиационное МС-20, ГОСТ 21743-76.

Смешивать синтетический и минеральный материалы нельзя.

Инструкция по эксплуатации также содержит в себе информацию о технике безопасности, которая направлена на защиту оператора, а также защиту оборудования от поломок во время работы. Строго запрещается прогревать двигатель с помощью открытого огня, например, горелкой. Работа на местности со сложным рельефом должна осуществляться только на низких скоростях, то же касается работы на большую глубину. Высокая скорость при данных условиях перегружает двигатель и подвергает оператора опасности.

Для приведения мотоблока в движение необходимо выбрать передачу с помощью ручки и пользуясь обозначениями на корпусе, после чего нажать рычаг переднего или заднего хода. Запрещено переключать передачи с взведенным в рабочее положение рычагом переднего или заднего хода.

Настройка карбюратора

Первоначальная регулировка карбюратора производится на заводе-изготовителе. Никаких ремонтных работ пользователь в течение гарантийного срока выполнять не должен. При плохом запуске осмотрите свечу зажигания. Если свеча сырая, то проблема в системе зажигания. Если свеча сухая, убедитесь в поступлении топлива в карбюратор.

Ремонт карбюратора на мотоблок Каскад выполняется только в специализированных мастерских.

Обкатка

Долговечность и безотказность работы устройства будет во многом зависеть от правильного запуска и первых часов эксплуатации. Перед полноценной загрузкой мотоблок необходимо обкатать, чтобы основные рабочие поверхности элементов приработались. Для данной модели длительность процесса обычно составляет 30-35 часов. Во время обкатки следует выполнять следующие действия:

  • через каждые 5-7 часов эксплуатации контролировать уровень масла в моторе;
  • заменить масло в агрегате после стартовых 5 часов работы;
  • не загружать непрогретый мотор. Прогрев осуществлять на средних оборотах в течение 3-5 минут (без нагрузки);
  • в период обкатки использовать мотоблок исключительно на первой скорости и средних оборотах. Длительная работа на минимальных и максимальных оборотах не допускается;
  • после 30-35 часов работы обкатка завершается. На последнем этапе следует проверить затяжку болтовых узлов и поменять масло в моторе.

Навесное оборудование

Данные машины можно использовать с любым видом навесного оборудования, существующего в продаже, для выполнения любых сельскохозяйственных и коммунальных работ.


Навесное оборудование: грунтозацепы, плуг, фрезы и т.д.

Вал отбора мощности позволяет подключать навеску, как спереди, так и сзади культиватора, что очень удобно в работе.

Навеска, которую чаще всего используют с мотоблоками Каскад:

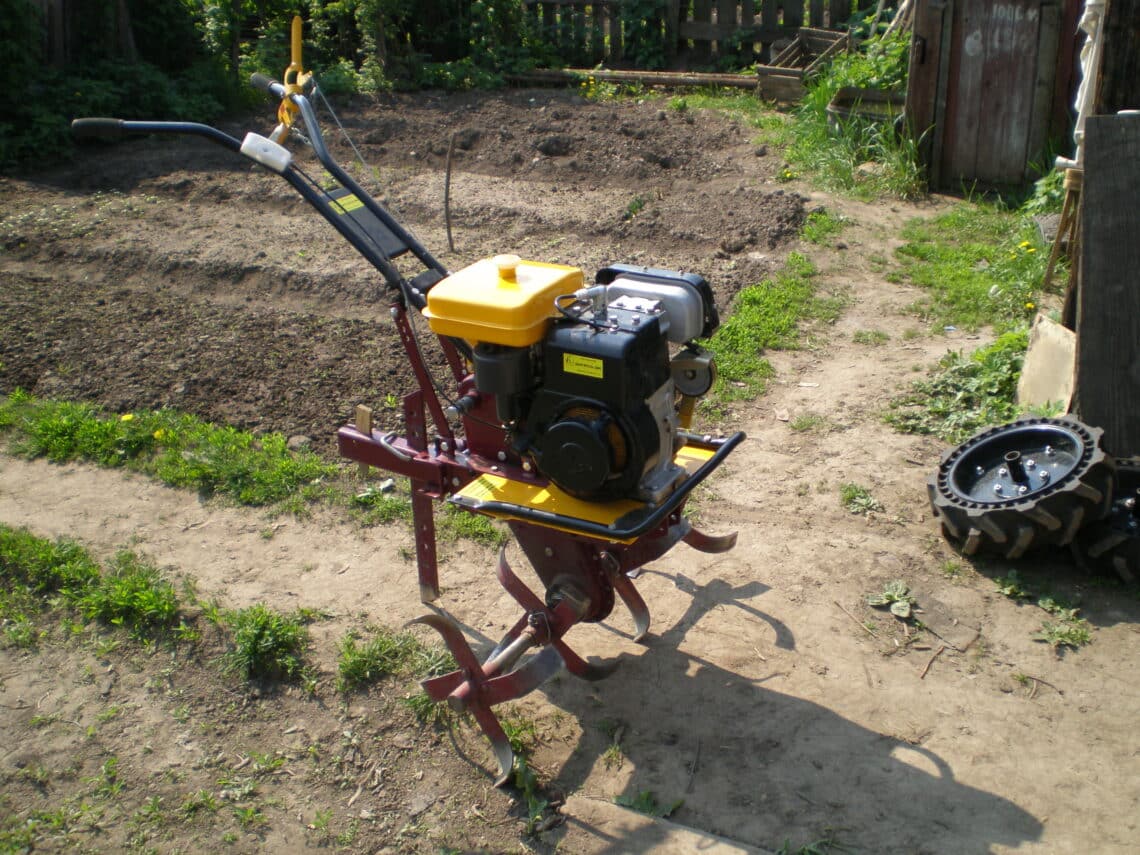

  • Фрезы,

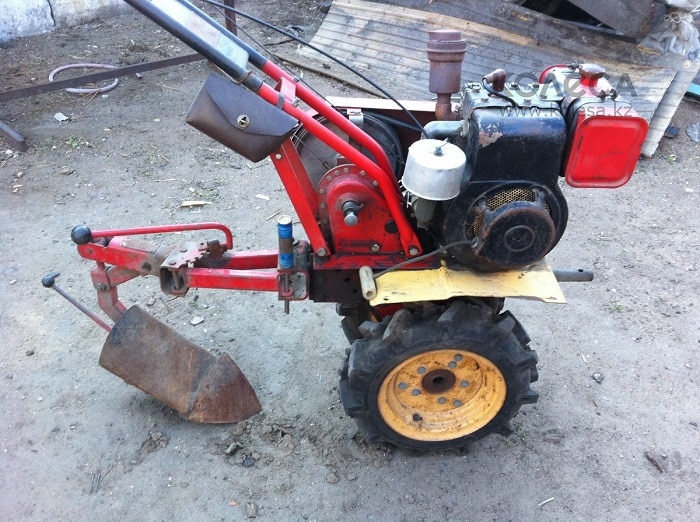

  • Плуг,
  • Прицеп,
  • Окучник,
  • Картофелекопалка (сажалка еще)
  • Косилка,
  • Снегоуборщик (чаще просто лопату-отвал)

Также рекомендуем почитать интересную статью о том, как сделать прицепное устройство к мотоблоку.

Специфика устройства мотоблока Каскад

    1. Трансмиссия. Очень надёжная, выполняющая ключевую задачу – передаёт крутящий момент к колёсам от мотора. Также она отвечает за скорость и манёвренность агрегата. Базовыми составляющими частями трансмиссии выступают сцепление, редуктор цепного типа, четырёхступенчатая коробка передач. Передними и задними скоростями обеспечивается отличная манёвренность;

  1. Силовая установка. Над подшипниками увеличенного диаметра выходной вал усиленного редуктора. Так обеспечивается устойчивость к механическому повреждению и негативному влиянию различных вибраций. Благодаря наличию специализированной ремённой передачи есть возможность крепления всевозможных навесов;
  2. Ходовая часть. Это рама и вмонтированные в неё ведущие колёса и узлы. Межколёсное расстояние определяется оператором. На многих моделях усиленные колёса пневматического типа с агрессивными протекторами. Также изготовителями предусмотрены удобные условия хранения техники на специальных металлических упорах. Их можно использовать, если необходимо остановить мотоблок во время выполнения работ;
  3. Элементы управления. Управляется система ручкой сцепления, мотором, тягой передач, рулём, мощным регулятором и воздушной заслонкой карбюратора. Руль подгоняется под рост пользователя. Мотоблок прост в управлении. Удобство обеспечивается расположением основных элементов управления непосредственно на самом руле. Регулируемая рулевая колонка обеспечивает удобную работу, оператор не сильно устаёт, даже работая длительное время. Основные элементы управления адаптируются под персональные параметры.

Устройство мотоблока Каскад


Каждая версия устройства состоит из 4х базовых узлов: трансмиссии, силовой установки, ходовой части и элементов управления. Агрегат нередко комплектуется самыми разными двигателями.

Что касается ходовой части, то она состоит из рамы с вмонтированными в нее ведущими колесами и узлами. Линейки мотоблоков Каскад отличаются возможностью самостоятельного определения межколесного расстояния. Более того, агрегат нередко сопровождается мощными пневматическими колесами с агрессивными протекторами. Создатели техники также предусмотрели специфику хранения объекта и дополнили конструкцию специальными металлическими упорами. Они могут оказаться очень полезным в случае необходимости остановки устройства во время рабочего процесса.

Надежность трансмиссии не поддается сомнению, а ее главной задачей является качественная передача крутящего момента к колесам от самого двигателя. Она также является необъемлемым участником процесса определения скорости и поворота устройства. Цепной редуктор, сцепление и 4х-ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей вперед и назад, что способствует отличной маневренности. Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций. Специализированная ременная передача позволяет собственнику мотоблока Каскад устанавливать необходимое навесное оборудование. 1 — Стопорное кольцо, 2 — Регулировочное кольцо, 3 — Коническая шестерня, 4 — Регулировочные кольца, 5 — Подшипник, 6 — Вал-шестерня промежуточная, 7 — Корпус верхний, 8 — Вал выходной, 9 — Регулировочные кольца, 10 — Подшипник, 11 — Коническая шестерня, 12 — Стопорное кольцо, 13 — Чашка пыльника, 14 — Пыльник, 15 — Манжета, 16 — Регулировочные кольца, 17 — Корпус нижний, 18 — Регулировочная прокладка, 19 — Подшипник, 21 — Крышка, 22 — Шестерня, 23 — Шестерня, 24 — Вал.


Стоит отметить, что управление системой происходит с помощью ручки сцепления, тяги передач, руля, двигателя, мощностного регулятора и карбюраторной заслонки воздушного плана. Сам руль можно легко подогнать под рост оператора, а центр тяжести размещен относительно низко.

Благодаря указанным моментам управлять мотоблоком становится просто. Этому также способствует расположение большинства элементов управления прямо на руле

Особое внимание нужно уделить рулевой колонке, которая оперативно регулируется, позволяя человеку даже после нескольких часов активной работы с мотоблоком Каскад не так сильно уставать и осуществить адаптацию базовых управляющих элементов под личностные пожелания

Устройство двигателя: мотоблок Каскад


Не секрет, что двигатель является «сердцем» всего механизма и именно тот него зависит продуктивность работы машины, ее мощность и результативность. Чтобы разобраться со всеми особенностями функциональной детали, необходимо познакомиться с ее устройством, грамотно описанным на следующих чертежах:Базовые компоненты двигателя ДМ-1Д

На этом чертеже под номером

  • 1 изображен блок цилиндра;
  • 2 – механизм распределения газа;
  • 3 – кривошипно-шатунная конструкция;
  • 4 – система потребления топлива;
  • 5 – система зажигания;
  • 6 – устройство запуска;
  • 7 – система охлаждения.

Аналогичное отображение (вид слева)

На этой схеме в поперечном разрезе изображены:

  1. Пробка;
  2. Крышка блока цилиндра;
  3. Пробка-щуп;
  4. Штифт;
  5. Фильтр-отстойник;
  6. Соединительный шланг;
  7. Топливный кран;
  8. Гайка;
  9. Болт;
  10. Хомут крепления бака и т. п.

Мотоблок Каскад: технические характеристики серий

Мотоблоки Каскад представлено в достаточно широком ассортименте. Они отличаются особенностями конструкции, видами редуктора и другими параметрами.

Есть идентичные размерные габариты мотоблоков:

  • длина – 83 сантиметра;
  • высота – 74 сантиметра;
  • ширина – 48 сантиметров;
  • ширина колеи без удлинителей – 35 см, с удлинителями – 61 см.

Серия Каскад МБ6-06:

  • МБ6-06-07-02. Есть поворотная колонка и автоматическая разблокировка колёс;
  • МБ6-06-02-01. Имеется базовая рулевая колонка и усиленный редуктор;
  • МБ6-06-06-01. Имеется большее число скоростей.

В данной серии всего десять различных моделей с весом в пределах 105 килограмм, способных работать при максимальной скорости до 10 км/ч.

Серия имеет следующие параметры:

  • четырёхтактный двигатель на бензине с мощностью 6 л. с.;
  • расход топлива – 2 литра за час работы;
  • глубина обработки грунта – 32 см;
  • рабочий объём – 317 см3 с максимальным крутящим моментом 14,2 Нм;
  • запускается мотоблок с ручного стартера.

Серия Каскад МБ6-08 с аналогичными различиями, что и в серии Каскад МБ6-06.

Технические характеристики:

  • четырёхтактный двигатель на бензине ДМ-68;
  • бензобак с вместительностью – 3,3 л;
  • масляный насос и декомпрессор;
  • ручной старт;
  • наличие одного цилиндра;
  • вес мотора – 25 кг.

Для указанной техники подходят следующие марки масел SAE 10W-30, 20W, 30W.

Серия Каскад МБ61-12 может похвастаться наличием ремённого сцепления и качественного редуктора. Максимальная скорость, которую могут развивать мотоблоки, 13 км/ч.

Технические параметры:

  • двигатель с мощностью – 6,5 л. с.;
  • топливный бак с вместительность – 3,6 л;
  • глубина обработки почвы – 26 см;
  • вес агрегата – 94 кг.

Заправляются модели мотоблоков Каскад бензином Аи-92 и Аи-95. Вне зависимости от выбранной модели, не неё можно установить навесное оборудование. Со временем навесы усовершенствуются. Большой плюс – многое оборудование можно изготовить самостоятельно из подручных материалов.

Ухаживаем за «помощником» правильно

Особенности ухода за устройством детально прописаны в инструкции по эксплуатации, но в любом случае необходимо придерживаться основных правил использования мотоблока Каскад:

  • следить за уровнем масла в самом двигателе;
  • устранять появившиеся подтекания;
  • периодически регулировать и чистить систему зажигания;
  • следить за функциональностью редуктора;
  • не нагружать двигатель сверх нормы.

Немалым преимуществом вышеуказанного объекта является еще и то, что после приобретения специализированного навесного оборудования и его грамотной установки, мотоблоком может осуществляться качественная вспашка плугом, результат которой будет приятным сюрпризом для собственника столь универсального технического устройства.

Начав работу с плугом, агроном уже не захочет переходить на другие методы обработки земли, ведь использование мотоблока в данном направлении покажется ему очень удобным и оперативным. Главное не забывать об особенностях эксплуатации и бережном отношении к столь полезному и надежному помощнику.

Мотоблок Каскад: технические характеристики серий

Есть идентичные размерные габариты мотоблоков:

      • длина – 83 сантиметра;
      • высота – 74 сантиметра;
      • ширина – 48 сантиметров;
      • ширина колеи без удлинителей – 35 см, с удлинителями – 61 см.

Серия Каскад МБ6-06:

      • МБ6-06-07-02. Есть поворотная колонка и автоматическая разблокировка колёс;
      • МБ6-06-02-01. Имеется базовая рулевая колонка и усиленный редуктор;
      • МБ6-06-06-01. Имеется большее число скоростей.

В данной серии всего десять различных моделей с весом в пределах 105 килограмм, способных работать при максимальной скорости до 10 км/ч.

Серия имеет следующие параметры:

      • четырёхтактный двигатель на бензине с мощностью 6 л. с.;
      • расход топлива – 2 литра за час работы;
      • глубина обработки грунта – 32 см;
      • рабочий объём – 317 см3 с максимальным крутящим моментом 14,2 Нм;
      • запускается мотоблок с ручного стартера.

Серия Каскад МБ6-08 с аналогичными различиями, что и в серии Каскад МБ6-06.

Технические характеристики:

      • четырёхтактный двигатель на бензине ДМ-68;
      • бензобак с вместительностью – 3,3 л;
      • масляный насос и декомпрессор;
      • ручной старт;
      • наличие одного цилиндра;
      • вес мотора – 25 кг.

Для указанной техники подходят следующие марки масел SAE 10W-30, 20W, 30W.

Серия Каскад МБ61-12 может похвастаться наличием ремённого сцепления и качественного редуктора. Максимальная скорость, которую могут развивать мотоблоки, 13 км/ч.

Технические параметры:

      • двигатель с мощностью – 6,5 л. с.;
      • топливный бак с вместительность – 3,6 л;
      • глубина обработки почвы – 26 см;
      • вес агрегата – 94 кг.

Заправляются модели мотоблоков Каскад бензином Аи-92 и Аи-95. Вне зависимости от выбранной модели, не неё можно установить навесное оборудование. Со временем навесы усовершенствуются. Большой плюс – многое оборудование можно изготовить самостоятельно из подручных материалов.

Видео

  • Даниил, Петрозаводск. Хорошая машина, достойный и незаменимый помощник на каждый день. Я поначалу сомневался в надежности Каскада, но через полгода пользования убедился, что все мои опасения были напрасны. Прикупил для мотоблока окучник, плуг, картофелекопалку и перекачиватель воды. Пока что опций хватает. Не возникает проблем и с перевозкой грузовых принадлежностей, и с уборкой территорий. В день обрабатывают по 20 соток – таков объем моего дачного участка. Расход бензина на уровне 2-3 литров при максимальной нагрузке. Также использую грунтовые зацепы, если требуется вспахивание сложного целинного грунта и других твердых земель. Есть шумы и вибрации, ну куда уж без них. К счастью, на производительность это не влияет. Машина в целом понравилась. Но надо признать, что 20 соток – предел для нее. На более 8-сильный мотор, увы, не способен. Под конец работы он перегревается, и срабатывает защита, а именно снижаются обороты. В такой ситуации в горку уже не поедешь – движок напрочь заглохнет. Пожалуй, куплю еще такой же, так как планирую расширять свои земельные владения.
  • Павел, Иркутск. Мотоблок Каскад МБ-6 считается более современной версией, чем модель МБ-4. Была у меня и такая, и советская Нева и Ока тоже были. В общем, кое-какой опыт общения с техникой имеется. Обслуживаю сам, запчасти для Каскада у нас есть на каждом углу – повезло мне, что я живу в центре города. Сажать картошку – одно удовольствие. Мотоблок неплохо собран, но от шума и вибраций разработчикам избавиться не удалось, да они наверное и не пытались. Понятное дело, а зачем это делать, если была цель уложиться в 25-30 тысяч рублей… В общем, машина на троечку, посмотрим что дальше с ним будет.
  • Георгий, Нижегородская область. Машиной в целом доволен. Надо признать, это не самое лучшее предложение в классе, но для 15 соток вполне сойдет. Мотоблок я нагружаю не сильно, мотор не перегревается, как у некоторых. Расход бензина умеренный – порядка 1-2 литра. Машина неплохо окучивает, культивирует и качественно вспахивает землю. Запчасти недорогие. Бывают копеечные поломки, которые можно исправить в гараже.
  • Александр, Рязань. Приобретал мотоблок на длительный срок службы, чтобы служил верой и правдой так сказать, как советская техника. Увы, я в очередной раз совершил ошибку. Каскад МБ-6 постоянно ломается, колеса закапываются на бездорожье, перегревается мотор, приходиться «искать» передачи, расход топлива достигает 4 литров… Вибраций и шумов хватает. Обслуживаю технику сам, так как от дорого дилерского ремонта я отказался, как только закончилась гарантия.
  • Денис, Санкт-Петербург. Каскад МБ-6 – лучшее предложение в классе на сегодняшний день. Универсальная машина, пригодная для большинства сельскохозяйственных работ. Считаю, что за такую цену лучше мотоблока не найти. Ну по крайней мере, я в этом убедился на собственном опыте. Использую данную модель для перевозки грузов, обработки почвы всеми известными способами, для уборки территорий от листвы и снега. Двигатель весьма тяговитый, хорошо работает даже при низкой температуре. Система охлаждения проработана не очень – если зимой проблем не возникает, то летом возможен перегрев, особенно в сильную жару. Пришлось поставить дополнительный вентилятор, благо конструкция мотоблока простая, и можно что угодно туда присабачить. Средний расход бензина порядка 2 литров, заливаю дешевое 92-ое топливо.

Использование аппаратов для обработки почвы

Применение навесных приспособлений превращает мотоблок в хорошего помощника дачникам. К таким агрегатам относятся:

  • Прицеп. При помощи такого устройства можно перевозить вес величиной 500 кг. Это могут быть строительные отходы, скошенная трава или выращенный урожай.
  • Картофелесажалка. Инструмент не только роет борозды для посадки, но и зарывает посаженные клубни.
  • Плуг. Используется при обработке тяжелых участков земли.
  • Грунтозацепы. При работе мотоблока эти узлы улучшают его сцепление с грунтом.
  • Окучник. Выполняет работу по подсыпанию земли под корневую часть растений.
  • Косилка. При помощи этого устройства ведется заготовление сена на зиму.
  • Плоскорезы. Удаляется трава между рядами.
  • Снегоочистители. Используются в зимнее время.

Минитрактор из мотоблока Каскад

Многие владельцы переделывают свой мотоблок в минитрактор поскольку ходить постоянно за техникой тяжело для ног и наступает быстрая усталость. Намного легче управлять им сидя.

Самый простой способ это сделать – купить адаптер. В сети есть много вариантов таких изделий от различных производителей.

Если для Вас это слишком просто или Вы по каким-либо причинам не хотите это делать, то мотоблок Каскад можно переоборудовать и произвести сборку трактора своими руками. Однако приступать к такой модификации необходимо только в том случае, если Вы уверены, что сможете довести начатое до конца.

Наилучшим образом для сборки подойдут модели Каскад МБ 61-21, МБ61-22 или с двигателем Лифан. Для этих целей необходима будет большая мощность двигателя, а на старых советских моделях ее может не хватать.

Для переделки дополнительно нужны будут:

  1. Швеллер 80 размера для создания рамы;
  2. Редуктор и двигатель (оставить от мотоблока)
  3. Мост (подходит от советского Москвича);
  4. Рулевой механизм (подойдет от ВАЗа);
  5. Передняя балка «маятник» на крестовине ПАЗ;
  6. Ступицы (можно поставить от ВАЗа).

Перед началом сборки необходимо изучить фото, схемы и чертежи сборки. На форумах их представлено большое количество.

Вместо адаптера или переделки в минитрактор, для передвижения можно использовать обычный прицеп:

https://youtube.com/watch?v=Fj5FggccX0Y

Если Вы хотите модернизировать их под себя, то следует предварительно подробно описать кинематическую схему связи и расположение деталей, и только потом приступать к сборке.

Технические параметры

Характеристики мотоблока «Каскад» можно отнести к международным, так как все стандарты соблюдены:

  1. Двигатель мотоблока «Каскад» развивает мощь в 7 или 8 л. с., все зависит от модели. В устройстве подобного типа, устанавливается несколько видов движков – ДМ-68, ДМ-66 и двигатели японского производства – «Хонда Gx-200». Мощность двигателя позволяет не только использовать задний ход мотоблока «Каскад», но и иметь даже 2 задние скорости.
  2. Карбюратор. Воздушная смесь в двигатель готовится в обычном бензиновом карбюраторе, производимом на том же заводе, что и весь агрегат.
  3. Редуктор и коробка передач. Редуктор мотоблока «Каскад» цепной, но требует к себе повышенного внимания, так как даже простая нехватка масла может привести к серьёзной поломке. Коробка передач 4-х ступенчатая, две скорости вперёд, две назад.
  4. Сцепление мотоблока сухое, осуществляется тросом. Состоит из оси, вилки, полумуфты сцепления рычага и самого троса. Используется для подключения трансмиссии.
  5. Ремни. Размер ремней на мотоблок «Каскад» зависит от их предназначения, А-1180 или А-1213 ГОСТ 1284, а обратного хода ‒ ремни А-1400. Приставка «А» обозначает 13 мм.
  6. Цепи. Длина цепи, типа ПР-12,7-18,2, составляет 34 звена. Устанавливается на редуктор мотоблока.
  7. Зажигание. Зажигание мотоблока «Каскад» электронное. В него входит катушка, свеча и провода. Для нормальной работы устройства зажигание должно быть выставлено правильно, в соответствии с инструкцией.
  8. Расход топлива. Агрегат потребляет примерно 1,6 или 1,8 л/час. Зависит это от типа мотора и режима использования.

О редукторе и электростартере

Редуктор отличается увеличенным передаточным отношением, что способствует улучшению тягово-сцепного качества мотоблока. На руле имеется рычаг переключения, что, по мнению потребителей, удобно при эксплуатации техники в качестве транспортного средства. Мотоблок этой марки представлен несколькими модификациями. Одна из них — «ФС/МБ1-ФС Премиум». Эта техника имеет электростартер, питающийся от аккумулятора и генератора на двигателе. Эта особенность позволяет облегчить запуск и дает возможность использовать фару в ночное время. Для того чтобы завести агрегат, дергать ручной стартер на этом устройстве нет необходимости, нужно лишь повернуть ключ зажигания.

Диагностика неисправностей и ремонт мотоблока

Ремонт мотоблока «Каскад» можно проводить своими силами, но нужно знать, в чём именно причина поломки:

Глохнет

Данная поломка, скорее всего, происходит из-за засорения топливной системы. Бензин просто не доходит до камеры сгорания. Для устранения поломки нужно проверить все трубки топливной системы на предмет засора. Также имеет смысл заменить топливный фильтр. Но чаще всего забиваются жиклёры в карбюраторе. Для того чтобы их очистить, достаточно вывернуть поочерёдно топливные жиклёры и продуть их насосом или лучше компрессором.

Не запускается

Если мотор не заводится, то нужно проверить зарядку аккумулятора. Если с батареей всё в порядке, то причина другая – перелив топлива. Убедиться в этом можно, вывернув свечу: если она мокрая, то надо её просушить и попробовать завести двигатель снова.

Греется

Нагрев двигателя означает, что сбилось зажигание. Отладить его можно, выставив маховик по заводской риске на блоке.

Как заменить храповик

Данный узел подлежит замене, если вовремя запуска он проскальзывает или появился сильный свист. Заменяется узел целиком, но в редких случаях, чаще всего, нужно просто поставить на место пружину или пусковой шнур.

Очистка фильтра

Фильтры лучше менять на новые. Но, если нет такой возможности, то они легко чистятся с помощью компрессора. Так продуваются топливный и воздушный фильтры.

Как поменять поршневые кольца

Кольца меняются при потере мощности мотора и сильном расходе масла. Менять просто – нужно снять головку двигателя и крутить маховик, пока не покажется поршень. Далее старое кольцо снимается, новое одевается. Правда, голыми руками такую операцию провести трудно, используется специальный инструмент.

Обзор модификаций и их технические характеристики

Новый Каскад больше не купишь (если только это не китайская копия KASKAD), т.к. они сняты с производства давным-давно, а вот на вторичном рынке можно найти рабочие модели, как с родным двигателем, так и с замененным на китайский Lifan.

KASKAD МБ-1 – современная копия из Китая

Предприимчивые предприниматели выпускают современную копию старенького Каскада и дали ей название KASKAD МБ-1-821, визуально это обычный китаец, собранный из соответствующих комплектующих, только наклейка с названием отличают его от многих других «ноунэйм» брендов.


Китайский KASKAD МБ-1

По характеристикам и качеству сборки китайская копия имеет хорошее соотношение. Надежный и экономичный двигатель, при том мощный – 8 л.с. Хороший просвет, надежный редуктор в чугунном корпусе и удобные рога для управления. Масса – 85 кг. Стоимость данного агрегата – 31 900 рублей.

Имеет вал отбора мощности и позволяет подключать любое современное оборудование, в том числе конечно и фрезы для культивации, ширина захвата которых составляет 1050 мм.

КАСКАД МБ-1 – произведен ОАО «Пермские Моторы»

Самая популярная и часто встречающаяся модель, произведено их самое большое количество. Имеет бензиновый двигатель мощностью 5 л.с. и рабочим объемом 315 куб.см. Сцепление ременное. Две передачи, как вперед, так и назад. Стартер ручного типа.

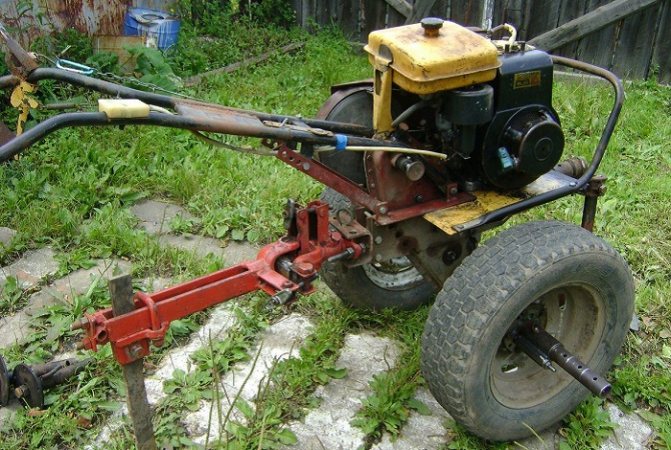

КАСКАД МБ-1 производства Пермские Моторы

Редуктор цепного типа. На современных мотоблоках такой вид считается ненадежным, но на МБ-1 они вечные и служат весь срок эксплуатации. Максимум, начинают течь сальники вала, но эта неисправность устраняется за пару часов, даже без опыта слесарных работ.

Культиватор Каскад имеет вал отбора мощности, поэтому позволяет подключать к себе различное навесное оборудование для выполнения большого количества работ.

Технические характеристики:

  • Мощность двигателя: 5 л.с.
  • Объем двигателя: 315 куб.см.
  • Ширина культивации: 950 мм
  • Глубина культивации: 240 мм
  • Ширина колеи: 350-610 мм (с удлинителями и без)
  • Дорожный просвет: 140 мм
  • Количество передач: 2 – вперед, 2 – назад
  • Сцепление: ременное
  • Масса: 103 кг

Стоит отметить, что культиватор Каскад весит 85 кг с фрезами и 103 кг с колесами, без того и другого, всего 78 кг.

МБ6-06

Многофункциональный мотокультиватор Каскад МБ6-06 появился после МБ-1 и почти ничем не отличался от него, что видно по характеристикам. Предназначается для выполнения все тех работ на садовых участках, от пахоты до уборки снега с использованием дополнительного оборудования.


МБ6-06

Технические характеристики:

  • Мощность двигателя: 5 л.с
  • Объем двигателя: 315 куб.см
  • Ширина культивации: 950 мм
  • Глубина культивации: 240 мм
  • Ширина колеи: 350-610 мм (с удлинителями и без)
  • Дорожный просвет: 140 мм
  • Количество передач: 2 – вперед, 2 – назад
  • Сцепление: ременное
  • Объем топливного бака: 4,5 л
  • Масса: 103 кг

Другие модели

Завод выпускал еще и другие модификации, но кардинальных отличий не было. В названиях писали новые буквы и цифры, например МБ61-12, по сути, это был все тот же Каскад МБ-1.

Эта история похожа на судьбу автомобилей ВАЗ, где классику – ВАЗ 2101 начали производить в 1970 году и закончили это делать в 2012 году, более 30 лет выпускался автомобиль на одной базе без существенных изменений, то же самое и с мотоблоком.

Варианты исполнения моделей в соответствии с их обозначением:

  1. МБ6-84 – смазка двигателя осуществляется блоком подачи масла, а выходной вал редуктора на игольчатых подшипниках.
  2. МБ6-64 — смазка двигателя осуществляется маслоразбрызгивателем, а выходной вал редуктора на игольчатых подшипниках.
  3. МБ6-82 — смазка двигателя осуществляется блоком подачи масла, а выходной вал редуктора на шариковых подшипниках.
  4. МБ6-62 — смазка двигателя осуществляется маслоразбрызгивателем, а выходной вал редуктора на шариковых подшипниках.

Как видно практически никаких отличий нет, а количество моделей и модификаций уже 4 штуки, и это только из-за типа смазки и вида используемого подшипника.

Эксплуатация мотоблока

Как содержать сельскохозяйственную технику, чтобы не приходилось постоянно менять запчасти на мотоблоке Каскад:

  • система зажигания очищается и регулируется при выработке горючего вещества на уровне 40-50 л.;
  • контролируют уровень смазочной жидкости в устройстве, при наличии подтеканий их обязательно устраняют;
  • соблюдают установленные требования по загрузке двигателя;
  • не допускают перегрева оборудования.

Кроме того, надо периодически наблюдать за работой редуктора мотоблока Каскад. Следить за машиной начинают только на второй год после покупки, так как в течение первых 3-4 лет она практически не ломается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
