Назначение

Под типичной внешностью нейкеда скрывается спортивная душа. Конечно, в первую очередь «Сузуки Бандит 600» предназначен для покатушек по городу и его окрестностям. Эту модель чаще всего выбирают жители больших городов, привыкшие к быстрому тмпу жизни. Задуманный как маневренный транспорт для улицы, он неплохо ведет себя и за городом. Конечно, ему не по зубам слишком холмистая или болотистая местность, да и что, спрашивается, он там забыл? Для бездорожья есть эндуро и туристы. А вот для тех, кто любит помериться силами в скоростных заездах, «Бандит 600» может стать просто сбывшейся мечтой.

Довольно сносно он ведет себя и в дальних странствиях. Глупо сравнивать его уровень комфорта с круизером. Однако поездка до соседнего города не принесет ни пилоту, ни пассажиру ощутимых неудобств. Спортивная форма седла, конечно, заставит вас делать привалы и разминать затекшие мышцы. Но, с другой стороны, резвый скоростной движок позволит значительно сократить необходимое для преодоления расстояния время. Вальяжному круизеру ни за что не угнаться за японским «Бандитом»!

Suzuki Bandit 600 – Видеогид

Suzuki Bandit 600 Как заменить воздушный фильтр на Suzuki Bandit 600
Давайте узнаем ниже инструкцию, которая позволит нам разобрать и заменить воздушный …читать все…Опубликовано 15 Ноябрь 2022 by ScegliAuto

Suzuki Bandit 600 Замена троса сцепления Сузуки Бандит 600
Давайте посмотрим в этом руководстве, как заменить трос сцепления на мотоцикле Suzuki Bandit …читать все…Опубликовано 26 Март 2022 by ScegliAuto

Suzuki Bandit 600 Замена масла, масляного фильтра, воздушного фильтра Suzuki Bandit 600 с 2000 г.в.
Описательное руководство по замене моторного масла, масляного фильтра и воздушного …читать все…Опубликовано 18 Октябрь 2021 by ScegliAuto

Воздушный фильтр (1)Моторное масло (1)

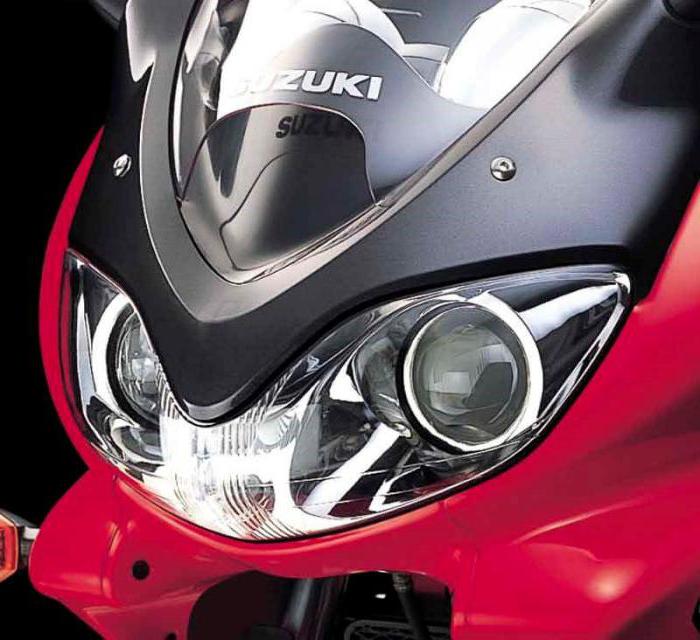

Внешность

Под стать названию и наружность байка. Его фары, окруженные пластиком обтекателя, вызывают ассоциации с сосредоточенными глазами, виднеющимися в прорезь балаклавы.

Кстати, обтекателем снабжены не все модели. «Сузуки Бандит 600» изначально выпускался в двух вариантах:

  • GSF 600N — без обтекателя.
  • GSF 600S — с обтекателем.

В остальном обе версии абсолютно идентичны. Их отличал только дизайн «лица». Следующее фото позволяет в этом убедиться.

Интересно, что мотоцикл «Сузуки Бандит 600», характеристики которого целиком соответствуют определению «классика», имеет еще и четкие черты нейкеда. Они выражаются в очевидных особенностях компоновки. А аргументы в пользу классики начинаются с архаичного воздушно-масляного двигателя и двойных задних амортизаторов, а заканчиваются формами. Многие знатоки сочли это недочетом производителя, ведь от такой компоновки покупатели ожидали гораздо большей спортивной резвости, а не размеренности. Кстати, это стало стимулом для создания 650-й версии «Бандита» в 2005 году, пришедшего на смену «шестисотому» собрату.

Преимущества и недостатки suzuki GSX 600

У данной модели имеется ряд достоинств, которые обусловили большой спрос во многих странах мира:

  • Надёжные и эффективные тормоза.
  • Внушительная мощность в 126 л. с.
  • Небольшая для своего класса масса мотоцикла.
  • Удобная посадка, при которой даже долгие поездки в радость.
  • Оптимально настроенная отзывчивая подвеска.
  • Разнообразие цветовых решений.
  • Качественные осветительные приборы.

Среди минусов модели стоит отметить:

  • Нетерпимость к плохому дорожному покрытию.
  • Не подходит для начинающих мотоциклистов.
  • Недостаточный по размеру лобовой обтекатель.
  • Дорог в ремонте.
  • Большой расход топлива при малом объёме бензобака.
  • Некоторые запчасти трудно найти.

В заключение стоит сказать, что несмотря на послушность и хорошую управляемость, мотоцикл не стоит выбирать в качестве первой техники. Чтобы заранее узнать все нюансы езды на «джиксере» 600 и его ремонт, следует пообщаться с владельцами моделей, столкнувшихся со всеми особенностями мотоцикла на своём опыте.

Страницы истории

Серийное производство и продажи Suzuki GSF 600 Bandit стартовали в далеком 1995 году. Через год была выпущена версия S — с обтекателем. В 1999-м байк обзавелся новым задним амортизатором с преднатягом и регулируемым сжатием. 2000-й ознаменовался множеством серьезных обновлений. «Сузуки Бандит 600» обзавелся новым пластиком, более современным передним обтекателем, модернизированным карбюратором с датчиком дроссельной заслонки, электрикой, дополнительным воздушным фильтром и тормозными суппортами от Nissin. Повысилась и емкость топливного бака — до 20 л. За счет карбюраторов увеличилась максимальная мощность — до 80 л. с. С 2002 года в стандартную комплектацию модели входит датчик уровня топлива. Изменился и обтекатель: его линии стали более плавными.

Внешние особенности

Дизайнеры продумали бандитский облик до мелочей. Всё в его конструкции говорит о динамичности. Сегодня на рынке присутствуют две версии этой модели, которые отличаются друг от друга одной-единственной запчастью. Suzuki Bandit 600 S оснащен небольшим обтекателем, а на моделях серии GSF 600N его нет. В остальном оба байка похожи, словно единоутробные близнецы. Сказать, что эта особенность так уж сильно влияет на функционал, вряд ли можно. Обтекатель больше несет декоративную функцию, чем практическую, и нередко становится первым объектом тюнинга сразу же после покупки. Какая серия выглядит круче, решать покупателю. Тут уж только дело вкуса. Но стоит упомянуть, что обтекатель придает внешности байка определенный шарм, придавая его внешности бандитские черты. Парные фары напоминают выглядывающие в прорезь балаклавы глаза, что нередко отмечают в своих отзывах владельцы.

Если рассматривать только внешность и не брать в учет ТТХ, то Suzuki GSF 600 Bandit нельзя назвать спортом на все 100 %. Ему определенно присущи черты нейкеда. Это, кстати, тоже неплохо работает на общий стиль. Выглядывающие из-под пластикового обвеса силовые узлы и могучее V-образное сердце смотрятся по-настоящему круто.

Внешний вид байка

Одна из самых популярных моделей среди мотоциклистов, особенно начинающих.

Чему находится вполне логическое объяснение при близком рассмотрении этого зверя.

Несмотря на свое устрашающее название, Бандит проявляет к своему наезднику большую толерантность.

Он вполне мягок, дружелюбен и комфортен при езде.

Даже на больших оборотах движется ровно, без рывков и головокружительных ускорений, что делает его отличным дорожным мотоциклом, позволяющим вполне спокойно проходить средние и мелкие неровности.

Однако несмотря на свой кажущийся внешний либерализм, Suzuki Bandit легко может мутировать до стритфайтера. Поэтому с ним, все же, стоит проявлять особую бдительность.

Что касается внешнего дизайна мотоцикла, то эта версия приятно удивила.

Видно, что производители старались создать из него идеальный дрессер и надо сказать, им это удалось.

В Бандите 600 произошло изменение формы ходовой, новые подвески, большой топливный бак, а также компьютеризированная приборная панель.

Кроме того, байк обзавелся и «модными» карбюраторами с датчиком положения дроссельной заслонки и добавочным топливным фильтром.

Обновленная нейкед-версия мотоцикла также весьма привлекательна и выглядит по-прежнему агрессивно-классически. В других характеристиках он оставил приятную универсальность.

Байк очень динамичный и выносливый, что вовсе не мешает ему сохранять хорошую устойчивость на дороге. А спокойный, ровный характер и высокая гибкость делает из Suzuki Bandit неплохого «горожанина».

Главное только не допускать перегрева байка во время простоя на жаре в пробках.

Видео

Классика никогда не стареет и не выходит из моды, и мотоцикл Suzuki GSF 600 Bandit является отличным тому примером. Этот классический байк, выпускавшийся с 1995 по 2004 год внешне практически не отличается от своих предшественников, сходивших с конвейеров в 70-х и 80-х годах. В этом его достоинство — выглядит этот представитель знаменитой линейки «Бандитов» стильно, со вкусом. Впрочем, мотоцикл этот достаточно прост и с конструктивной точки зрения, не очень отличаясь в этом от, например, Suzuki Bandit 750, одного из своих более кубатурных собратьев по модельной линейке.

Выпускался Suzuki GSF 600 в двух версиях, с обтекателем и без оного. Через первую модернизацию он прошёл в 1999 году, получив новый задний амортизатор с регулировкой преднатяга и сжатия, а ещё спустя год мотоцикл был обновлён ещё серьёзнее. Он получил новые карбюраторы, ещё один воздушный фильтр, другой пластиковый обвес и новые тормозные суппорта. Объём топливного бака Suzuki Bandit 600 был увеличен с 19 до 20 литров, а мощность возросла с 77 до 80 л.с. Остальные технические характеристики не изменились, и остались сравнимы с конкурентами вроде Honda CBF 600 и Yamaha XJ6 Diversion. Последняя перед снятием с производства модернизация пришлась на 2002 год, когда мотоцикл получил датчик уровня топлива.

Сердце Suzuki GSF 600 — рядный четырёхцилиндровый мотор воздушно-масляного охлаждения, позаимствованный у модели GSX-F 600. На первом поколении «Бандита» он выдавал 77 л.с., на втором — 80 л.с., а крутящий момент составляет 54 и 55 нМ соответственно. Работает двигатель в связке с 6-ступенчатой КПП и четырьмя карбюраторами. Родство с серией спортивных «джиксеров» не прошло для Suzuki Bandit 600 незамеченным — разгон с 0 до 100 км/ч занимает всего 4,1 секунды, а максимальная скорость достигает 200 километров в час.

Всю линейку «Бандитов» отличает склонность этих мотоциклов к агрессивной езде, мощная разгонная динамика и отличная ходовая. Suzuki GSF 600 не стал исключением — его мотор был перенастроен таким образом, чтобы выдавать максимальную тягу на низких и средних оборотах, что и сделало его таким резким на подрыв. Достаточно мягкие, но при этом короткоходные подвески позволяют ему маневрировать без риска потерять управление, к тому же задний моноамортизатор имеет регулировки преднатяга и сжатия, а сухая масса мотоцикла составляет около 200 кг.

Что касается тормозов, то тут всё неплохо — два 290-миллиметровых диска на переднем колесе (с двухпоршневыми суппортами) и один 240-миллиметровый диск на заднем (с однопоршневым суппортом). Это, конечно, не предел мечтаний, да и задний тормоз, по отзывам владельцев Bandit 600, достаточно легко заблокировать, но в целом тормозит мотоцикл неплохо. Классическая посадка и продуманная эргономика тоже способствуют комфортным поездкам, а вместительный бензобак дарит Suzuki GSF 600 отличный запас хода — более трёхсот километров.

Этот дорожный мотоцикл можно назвать типичным «классиком» по всем параметрам — двигатель, ходовая, внешний вид. За эту универсальность, ну и за свою надёжность, конечно же, он и полюбился многим байкерам. Suzuki Bandit 600 не лишён недостатков — так, при падении часто страдают перья вилки, а на версии с обтекателем ещё и, собственно, обтекатель. Задний амортизатор тоже требует повышенного внимания. Но в остальном этот мотоцикл — типичный «Бандит», надёжный и динамичный.

Возможности для тюнинга

Производитель предлагает множество запчастей, которые могут быть установлены на «Сузуки Бандит 600» опционально. Отзывы владельцев чаще всего описывают замену руля, модернизацию пластикового обвеса и ветрозащиты.

Нередко тюнингу подвергается обтекатель. Это дает возможность установить дополнительную защиту на переднюю фару. Замена ветрового стекла большим по размерам позволяет пилоту лучше и дольше выдерживать скорости выше 140 км/ч. При родном, судя по отзывам, это не так-то легко.

Модернизация может касаться и седла. Особенно актуально это для тех, кто часто возит пассажиров — как и на большинстве спортивных байков, родное заднее сиденье «Бандита» довольно скромное.

Широкие возможности для тюнинга и отлично налаженный трафик поставки оригинальных запчастей — всё это предоставляет возможность каждому владельцу подстроить любимую «лошадку» под себя, учитывая все вкусы, запросы и потребности.

Обзор мотоцикла Suzuki GSF 400 Bandit


Suzuki GSF400 Bandit(2)


Suzuki GSF400 Bandit(1)


Suzuki GSF400 Bandit VC


Suzuki GSF400 Bandit V (VC-engine)


Suzuki GSF 400 Bandit

Модель классического дорожного мотоцикла Suzuki GSF 400 Bandit

появилась в 1989 году и изначально была доступна только на внутреннем японском рынке. С 1991 года модель начинает официально поставляться в страны Европы и Северной Америки.

На рынке России в подавляющем большинстве случаев присутствуют внутрияпонские модификации.

За основу Suzuki Bandit 400 был взят рядный 4-цилиндровый двигатель жидкостного охлаждения, объемом 398 см³, выдающий 59 л.с. мощности и 38 Нм крутящего момента. С 1993 года в связи с изменением японского законодательства максимальная мощность двигателя была снижена до 53 л.с. Данный мотор не был самостоятельно разработкой, а перекочевал со спортивной модели Suzuki GSX-R400.

В 1991 году Suzuki GSF400 Bandit представляет новую модификацию двигателя с изменяемой системой газораспределения (VC — variable valve control). Из-за характерного красного цвета крышки ГБЦ данная модификация получила название «красноголовая», а обычная модификация с простым двигателем без этой системы — «сероголовая». Обе модификации существовали на рынке параллельно практически на всем периоде производства модели. «Красноголовая» модификация отличается также тормозными дисками красного цвета (внутренняя сторона) и наличием буквы «V» в заводском обозначении.

Данный двигатель ставился также на спорт-турист — Suzuki RF400.

В 1995 году модель претерпевает небольшой рестайлинг, получая алюминиевый маятник, настройки подвесок, новое сиденье и перенастроенную систему изменения фаз газораспределения VC. Данное поколение отличается также номером рамы — GK7AA

. Прошлое поколение имело раму с индексом —GK75A .

1997 год стал последним годом производства модели Suzuki Bandit 400, хотя официальные продажи новых мотоциклов продолжались вплоть до 2000 года.

В настоящее время модель очень популярна в России в качестве одного из самых дешевых японских мотоциклов для новичков. Мотоцикл также в большом количестве присутствует на японских аукционах.

Модельный ряд серии Suzuki GSF Bandit:

  • Suzuki GSF250 Bandit
  • Suzuki GSF400 Bandit
  • Suzuki GSF600 Bandit
  • Suzuki GSF650 Bandit
  • Suzuki GSF750 Bandit
  • Suzuki GSF1200 Bandit
  • Suzuki GSF1250 Bandit

Основные конкуренты Suzuki GSF400 Bandit в классе:

  • Honda CB400 SF / Honda CB-1
  • Yamaha XJR400
  • Kawasaki ZRX 400

Electric parts check

Ignitor

  1. To ignition coil (#2,#3)
  2. To ignition coil (#1,#4)
  3. (No connection.)
  4. (No connection.)
  5. Battery(+12V)
  6. Frame ground(0V)
  7. From signal coil(+)
  8. (No connection.)
  9. From signal coil(-)
  10. (No connection.)

1989 -> August,1992 (45H.P. types)

Unit is kilo-ohms. “X”=Infinity.

Multimeter red probe
Multimeter
black probe		–12345678910
1–XXXXXXXXX
2X–XXXXXXXX
3XX–XXXXXXX
4XXX–XXXXXX
511.511.5XX–55.1X150X
62.82.8XXX–0.2X80X
73.03.0XXX0.2–X80X
8XXXXXXX–XX
9150150XXX8080X–X
10XXXXXXXXX–

After the September,1992 (40H.P. types)

Unit is kilo-ohms. “X”=Infinity.

Multimeter red probe
Multimeter
black probe		–12345678910
1–XXXXXXXXX
2X–XXXXXXXX
3XX–XXXXXXX
4XXX–XXXXXX
511.511.5XX–57.5X170X
62.82.8XX3.1–7.5X60X
77.77.7XX8.63.5–X50X
8XXXXXXX–XX
9400400XX400250250X–X
10XXXXXXXXX–

An exact value will not come out, when the battery of Multimeter is old.

Value is not absolute,Even if measured value is in within the limits, there is a case which is very rarely out of order.

Regurator-Rectifier

Unit is kilo-ohms. “X”=Infinity.

Multimeter red probe
Multimeter
black probe		–BBBB/RB/W
B–XX1-10X
BX–X1-10X
BXX–1-10X
B/RXXX–X
B/W1-101-101-102-20–

An exact value will not come out, when the battery of Multimeter is old.

Value is not absolute,Even if measured value is in within the limits, there is a case which is very rarely out of order.

Others

Ignition timing
BTDC 20 degrees/1,800 r/min.
Battery charging voltage
13-16Volts(5,000 r/min.,Between battery terminals)
Ignition coil resistance(A plug cap needs to remove and measure.)
Primary side: 2.5-3.8ohms
Secondary side(Plug code side): 13-18Kilo-ohms
Signal generator resistance
269-404ohms(Between the Brown and Black/Blue line.)
AC generator
Connect three yellow lines electrically.
Neutral switch
Blue line and ground (engine or frame) in is measured.
Neutral: Short
The rest: Open
Side stand switch
Green line and Black/white line in is measured. (Note it in the direction of the diode on a Black/white line.)
Push: Short
Release: Open
Side stand diode
Electricity must flow from A only in the direction of K.
Side stand relay
1-2: Open
When the direct current voltage of 12V is applied between 3 and 4, 1 and 2 are short.
Starter relay
1-2: 3.5-5ohms
When the direct current voltage of 12V is applied between 1 and 2, 3 and 4 are short.
CAUTION: Wire after removing everything.

Suzuki GSF 600 Bandit

Краткий обзор Suzuki GSF 600 Bandit

Suzuki GSF 600 Bandit — классический дорожный мотоцикл, в 90-х годах являвшийся старшим из представителей линейки «Бандитов». Вопреки распространённой практике японских производителей выпускать 400-кубовые внутрияпонские и 600-кубовые экспортные версии одних и тех же моделей с отличиями только в объёме двигателя, Bandit 600 имеет не так уж много общего с Bandit 400. В качестве двигателя для него был использован перенастроенный силовой агрегат с Suzuki GSX-R 750 ранних поколений, с уменьшенным рабочим объёмом.

Что касается ходовых качеств, то GSF 600 представляет собой достаточно типичный «классик», с менее ярко выраженными спортивными корнями, чем у GSF 400, а его характеристики практически идентичны таковым у GSF 750. Выпускался мотоцикл в двух версиях — обычной, и Suzuki GSF 600S, оснащённой полным передним обтекателем. Первая модернизация модели была проведена в 1999 году — Bandit получил новый регулируемый моноамортизатор, а в 2000 году он обзавёлся новыми карбюраторами, новым пластиком, вторым воздушным фильтром и усовершенствованной тормозной системой. Также были увеличены мощность (до 80 л.с.) и объём топливного бака (на 1 литр). С 2002 года GSF 600 стали оснащаться датчиком уровня топлива. В таком виде мотоцикл и выпускался вплоть до снятия его с производства в связи с выходом новой модели — GSF 650 Bandit.

Похожие мотоциклы:

  • Honda CB 600F Hornet (первое поколение)
  • Honda CBF 600
  • Yamaha FZS 600
  • Yamaha XJ6 Diversion
  • Yamaha XJ600S Diversion

Технические характеристики Suzuki GSF 600 Bandit

  • Годы выпуска: 1995-2004
  • Класс: дорожный
  • Рама: дуплексная стальная
  • Двигатель: 4-тактный, 4-цилиндровый, рядный
  • Объём двигателя, куб. см.: 599
  • Охлаждение: воздушно-масляное
  • Клапанов на цилиндр: 4
  • Подача топлива: 4 карбюратора
  • Мощность: 77 л.с. при 10500 об/мин (с 2001 года — 80 л.с)
  • Крутящий момент: 54,1 Нм при 9500 об/мин (с 2001 года — 55,2 Нм)
  • Максимальная скорость, км/ч: 195
  • Разгон с 0 до 100 км/ч: ~4,1 секунды
  • Трансмиссия: 6-ступенчатая
  • Привод колеса: цепной
  • Передняя шина: 120/60-17
  • Задняя шина: 160/60-17
  • Передние тормоза: 2 диска 290 мм, 2-поршневые суппорта
  • Задние тормоза: 1 диск 240 мм, 1-поршневой суппорт
  • Передняя подвеска: вилка телескопического типа с регулировкой преднатяжения
  • Задняя подвеска: прогрессивный моноамортизатор с регулировкой преднатяжения и отбоя
  • Объём бензобака, литров: 19 (с 2001 года — 20)
  • Расход топлива на 110 км/ч, литров: ~6
  • Сухая масса, кг: ~204

Плюсы и преимущества Suzuki GSF 600 Bandit

  • Хорошая разгонная динамика
  • Высокий ресурс двигателя и КПП
  • Отсутствие ветрозащиты у нейкид-версии
  • Несложное самостоятельное техническое обслуживание

Минусы и недостатки Suzuki GSF 600 Bandit

  • Большой вес
  • Склонный к перегреву двигатель, особенно в жару
  • Ненадёжный задний моноамортизатор
  • Слабые тормоза
  • Слабая передняя вилка
  • Маленький дорожный просвет
