Как проверить целостность и починить крышку расширительного бачка

Причины скопления воздуха в антифризе

Общая схема жидкостной системы охлаждения

Закрытые жидкостные системы охлаждения рассчитаны на поддержание в них постоянного избыточного давления (до 100 кПа). Повышенное давление позволило поднять температуру кипения жидкости до 120 градусов. Поскольку автомобили эксплуатируются круглый год, для них была специально разработана концентрированная, специальная незамерзающая охлаждающая жидкость — антифриз (наиболее популярен тосол). Он состоит из этиленгликоля, дистилированной воды и антикоррозийных, антивспенивающих, антиокислительных присадок. Тосол обеспечивает оптимальный тепловой рабочий режим двигателя 80–100 градусов в любую погоду. Основные причины возникновения воздушных пробок следующие:

1. Подсасывание воздуха через недостаточно герметичные соединения патрубков, шлангов, штуцеров, трубок. Это происходит потому, что при движении тосола по системе у стенок в трубках создаётся сниженное давление, которое втягивает наружный воздух в местах с неплотными соединениями.
2. Воздух запирается в системе охлаждения, когда при доливании или замене охлаждающей жидкости используется воронка с широким горлышком. Мощный поток антифриза перекрывает путь воздуху наверх. В расширительный бачок или радиатор тосол всегда наливается тонкой струйкой.

Схема циркуляции тосола в системе охлаждения двигателяНа современных автомобилях применяется принудительная закрытая система охлаждения. Её главная задача — обеспечение устойчивой работы двигателя при переходе от режима охлаждения к режиму нагревания и наоборот. Достичь этого непросто, так как при нагревании тосола его объём увеличивается, и возникает избыточное давление, а при его охлаждении объём и давление в системе понижается. Повышенное давление сжимает воздух в самой верхней точке системы — расширительном бачке. В заливной пробке бачка есть воздушный клапан, который работает в двух направлениях. При повышении давления стравливает лишний воздух наружу, при понижении давления впускает наружный воздух в систему. Именно воздушный клапан поддерживает постоянное избытычное давление при любом тепловом режиме. Если это устройство будет работать неправильно, в системе охлаждения начнёт постоянно скапливаться лишний воздух

Как определить наличие проблемы: симптомы, признаки, диагностика

Диагностика призвана помочь найти причину неправильной работы системы охлаждения. Если тосол постоянно куда-то пропадает, кипит, сильно бурлит в радиаторе охлаждения, а салон не нагревается — со всем этим нужно разбираться. Если уровень тосола регулярно понижается — его место будет занимать воздух, который со временем образует воздушную пробку. В данном случае нужно проверить герметичность всех соединений системы охлаждения двигателя. Для этого производят внимательный внешний осмотр сопряжений резиновых деталей (шлангов, патрубков) с трубками и штуцерами при прогретом работающем двигателе

Особое внимание обратить на патрубки радиатора, водяного насоса, термостата и шланги отопителя. Если обнаружится течь — её нужно устранить заменой патрубков или подтяжкой стальных хомутиков

Основная нагрузка по регулировке (в момент прогревания двигателя) и поддержанию постоянной (во время работы двигателя) температуры в системе охлаждения ложится на термостат. Если двигатель после запуска начинает прогреваться очень быстро, почти одновременно запускается электрический вентилятор, а на указателе стрелка стремиться двигаться в красную зону — эти признаки указывают на неисправность термостата или скопление воздуха в нагнетающем патрубке от насоса. Клапан термостата будет всё время закрыт, и тосол циркулирует только по малому кругу.

Скопление воздуха в термостате: схема процесса

А вот если двигатель долго разогревается, а стрелка застыла в начале шкалы — это признак постоянно открытого клапана у термостата или образования воздушной пробки в самом термостате. Открытый клапан не может переключить циркуляцию тосола на малый круг для быстрого разогрева двигателя.

Чтобы проверить правильность работы термостата, нужно завести двигатель и дать ему поработать до начала движения стрелки указателя температуры. Трогаем рукой патрубки охлаждающего радиатора. Верхний должен быть тёплым, а нижний оставаться холодным. При дальнейшей работе двигателя патрубок вверху радиатора должен делаться всё горячее, а нижний патрубок оставаться таким же холодным. Когда двигатель прогреется и температура станет равной 80–90 градусов, откроется клапан термостата. В это время нижний патрубок радиатора будет сначала тёплым, а потом и горячим.

О техническом состоянии водяной помпы можно судить по шумности работы; отсутствию течи тосола через сальник; отсутствию вибраций из-за износа подшипника на валу насоса. Подтекание тосола говорит о подсосе воздуха и образованию его скоплений в системе охлаждения.

• при неумелой заливке тосола в систему при его замене и добавлении до нормы;
• при частичной разгермитизации системы и подсоса воздуха через неплотные соединения;
• при поломке воздушного клапана расширительного бачка.

Поскольку воздух гораздо легче охлаждающей жидкости, он всегда будет стремиться вверх. Поэтому способы удаления скоплений воздуха из системы охлаждения одинаковы для всех типов двигателей внутреннего сгорания (дизелей, карбюраторных, с продольным или поперечным расположением, V-образных или рядных и т.д.).

Самый верный признак образования скопления воздуха в системе охлаждения — плохая подача тепла печкой при нормально прогретом двигателе.

Проверка уровня и замена охлаждающей жидкости Kalina 1117

Инструменты:

Гаечный ключ рожковый 13 мм

Детали и расходники:

• Охлаждающая жидкость 6 литров
• Ветошь
• Широкая емкость, не менее 6 литров

Примечание:

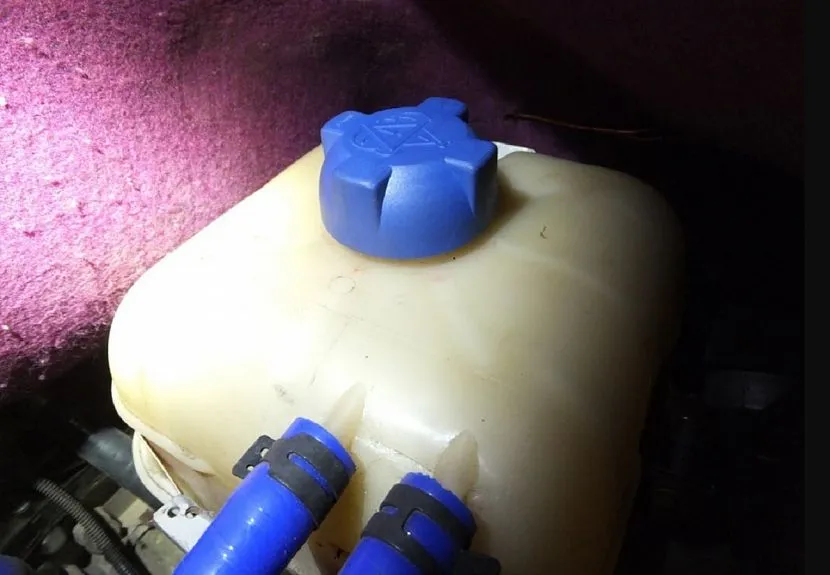

Расширительный бачок установлен в моторном отсеке на левом брызговике.

1. Для проверки уровня жидкости устанавливаем автомобиль на горизонтальную площадку. Уровень жидкости в расширительном бачке следует проверять на холодном двигателе.

2. На боковой стороне бачка нанесены метки «МАХ» и «MIN», между которыми должен находиться уровень жидкости на холодном двигателе.

3. Когда двигатель прогрет до рабочей температуры, уровень охлаждающей жидкости в бачке может быть немного выше метки «МАХ». Если уровень расположен на метке «MIN» или ниже, доливаем в бачок жидкость, рекомендованную заводом-изготовителем.

Примечание:

На горячем двигателе жидкость в системе охлаждения находится под избыточным давлением. Во избежание ожогов не отворачивайте крышку расширительного бачка, пока двигатель не остынет до безопасной температуры.

4. Если необходимо долить жидкость в систему на прогретом двигателе, останавливаем его. Через 10 мин, накрыв пробку расширительного бачка ветошью, отворачиваем ее на четверть оборота, стравливая избыточное давление в системе.

5. Отворачиваем крышку расширительного бачка.

6. Доливаем в бачок охлаждающую жидкость, немного не доводя до метки «MAX». Потеки охлаждающей жидкости удаляем ветошью. Заворачиваем крышку расширительного бачка.

Примечание:

Если уровень жидкости в расширительном бачке постоянно снижается, то в системе охлаждения, скорее всего, имеется течь. В этом случае необходимо проверить герметичность системы охлаждения и устранить неисправность.

7. Охлаждающую жидкость следует заменять каждые три года, независимо от пробега автомобиля. Заменять охлаждающую жидкость удобнее, когда автомобиль установлен на смотровой канаве или эстакаде. Если двигатель горячий, необходимо дать ему остыть, а затем сбросить избыточное давление из системы охлаждения, как это было описано выше.

8. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть Подставляем широкую емкость, объемом не менее 6 литров, под сливное отверстие, выполненное в нижней части правого бачка радиатора.

9. Рукой отворачиваем пробку сливного отверстия радиатора и сливаем охлаждающую жидкость в емкость.

10. При сливе жидкости отворачиваем крышку расширительного бачка. Пробка сливного отверстия имеет резиновое уплотнительное кольцо.

11. Для слива охлаждающей жидкости из рубашки охлаждения двигателя подставляем емкость под сливное отверстие, расположенное на передней стороне блока цилиндров, ближе к картеру сцепления.

12. Ключом «на 13» отворачиваем пробку сливного отверстия блока цилиндров и сливаем жидкость. Заворачиваем пробки сливных отверстий радиатора и блока цилиндров. Заливаем 5-6 литров жидкости в систему охлаждения двигателя через расширительный бачок.

13. Пускаем двигатель. На работающем двигателе несколько раз поочередно энергично сжимаем все шланги системы охлаждения, это поможет жидкости заполнить систему и вытеснить из нее воздух. По мере падения уровня охлаждающей жидкости в расширительном бачке доводим его до нормы и заворачиваем крышку бачка. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель.

Задачи крышки расширительного бачка

Многие автомобилисты полагают, что основная функция крышки расширительного бачка заключается в том, чтобы не допустить вытекание охлаждающей жидкости при эксплуатации автомобиля. В действительности же ее назначение более обширно, она играет важную роль в функционировании двигателя.

Исправная заглушка обеспечивает сохранность множества частей двигателя и системы его охлаждения.

Работающий автомобильный двигатель сильно нагревается. При этом также происходит нагрев охлаждающей жидкости – антифриза или тосола.

Часть тепла от охлаждающей жидкости (ОЖ) используется для обогрева салона автомобиля, тем самым нагрев двигателя уменьшается. Нагреваясь, ОЖ расширяется одновременно с увеличением давления. Чем горячее двигатель, тем выше давление в системе охлаждения авто.

Если бы расширительный бачок закрывался плотной крышкой, обеспечивающей герметичность всей системы охлаждения, то высокое давление внутри системы привело бы к разрыву патрубков, трубок, шлангов, выходу из строя радиатора и других деталей СОД.

Для исключения подобных последствий расширительный бачок закрывается специальной крышкой, играющей одновременно роль клапана.

Двигатели различных автомобилей функционируют при определенных температурных показателях, зависящих от типа и конструктивных особенностей ДВС. Диапазон температур для большинства моторов варьируется в пределах +90…+100 °С. Однако для нормальной работы двигателей некоторых автомобилей необходим прогрев до температуры +100…+130 °С.

Названный диапазон температур вызывает расширение охлаждающей жидкости на 20–30 % от начального объема. При этом в системе охлаждения возникает избыточное давление. В среднем, давление может составлять 1,1–1,5 атм. Более высокие или низкие значения могут стать причиной определенных неприятностей, включая создание эффекта вакуума, сжатие трубок, поломку отдельных элементов системы охлаждения.

Хорошая крышка расширительного бачка, содержащего охлаждающую жидкость (тосол или антифриз), предотвращает возникновение излишне высокого или, наоборот, низкого давления внутри системы охлаждения, поддерживает его постоянный уровень.

Остановимся подробнее на устройстве заглушки, а также на принципах работы этого незаменимого элемента двигателя практически любого автомобиля.

Про основную функцию заглушки – стабилизацию давления в системе охлаждения – мы уже рассказали. Вторая, не менее важная ее задача заключается в удержании внутри бачка всего объема охлаждающей жидкости. Следовательно, пробка должна плотно прилегать к граням.

Функционирование крышки расширительного бачка напрямую связано с ее конструктивными особенностями, заключающимися во встроенном специальном клапане. Именно он и регулирует давление внутри системы охлаждения двигателя. Этот клапан расположен с внутренней стороны заглушки, т. е. внутри расширительного бачка. Современные автомобили оснащаются одним таким приспособлением, выполняющим одновременно две функции – стравливания излишнего давления и его нагнетания при снижении показателя до критически низких значений.

Работа крышки расширительного бачка в системе охлаждения двигателя автомобиля зависит от типа заглушки. Конструкция последней, которая устанавливается на иностранных автомобилях, предусматривает наличие одного клапана, предназначенного как для нагнетания, так и для стравливания давления внутри системы.

В то же время конструкция крышек расширительного бачка автомобилей «ВАЗ» предусматривает наличие двух клапанов, один из которых предназначен для нагнетания давления, а второй – для его стравливания.

Крышка расширительного бачка оснащена следующими клапанами:

1. Предохранительным – от высоких значений.
2. Вакуумным – от низких показателей.

При нормальном давлении в охлаждающей системе оба клапана находятся в закрытом состоянии и не функционируют. Такое положение является нормой.

Впрочем, нормальная работоспособность заглушки не зависит от количества клапанов

Основное значение имеет их своевременное открывание и закрывание при достижении давлением в системе критических значений, неважно, идет ли речь о высоком или, наоборот, низком давлении

При нормальном давлении, находящемся в рамках допустимых значений, клапаны заглушки пребывают в состоянии ожидания, т. е. не функционируют. Однако при выходе показателей за пределы нормы клапан начинает либо стравливать давление, либо нагнетать его, добиваясь нормализации.

Проверка клапанов крышки расширительного бачка

Система охлаждения в машине полностью герметичная, и с нагревом двигателя, охлаждающая его жидкость тоже нагревается. Из-за герметичности, при нагреве жидкости, в системе создается повышенное давление, жидкость начинает расширяться. До определенного момента, воздух, вытесняемый жидкостью, скапливается в бачке расширителя. Когда давление достигнет критической отметки, в крышке расширительного бачка срабатывает выпускной клапан, и весь избыточный воздух покидает систему охлаждения. Остывая, жидкость начинает сжиматься, угрожая создать декомпенсацию (повышенный вакуум), чтобы этого не случилось, в крышке бачка предусмотрен также и впускной клапан. Впускной клапан начинает срабатывать тогда, когда давление в бачке становиться ниже атмосферного. Впустив воздух, система выравнивает давление.

Обязательно посмотрите видео:

Последствия поломки крышки бачка

Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать

Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки. Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров. И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.

Как проверить клапана крышки

Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля. Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто. Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух. Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.

Если крышка расширительного бачка сломалась в дороге

Бывает и так, что поломка крышки, происходит во время дальней поездки, когда владелец не имеет возможности обратиться в авторемонт. В этом случае поможет один нехитрый метод. Разбирается крышка бачка и вынимается пружина клапана, что позволит избежать создания высокого давления в системе. Это позволит продолжить движение порядка 20-30 километров. Делая остановки после каждых 20-30 километров и давая жидкости немного остыть, можно доехать до ближайшего автосервиса, где специалисты устранят неисправность полностью.

Можно ли кататься с приоткрытой крышкой бачка? Смотрите видео:

И, напоследок, добрый совет. Проявляйте внимательность к своему железному коню, и он не будет подводить в самый неожиданный момент.

Новые движки и крышка

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ

(все зависит от производителя).

Как это работает?

Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ

Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО. Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах

Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.

НО ЗАЧЕМ ТАК МНОГО?

И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!

Их называют – «горячими двигателями»

, этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.

НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее

Доработка крышки

Некоторые дорабатывают крышки путем подрезания пружинок клапанов на несколько витков. Делать я этого не советую. Это не настолько дорогая деталь, что бы с ней так заморачиваться.

Если крышка не будет срабатывать, то её всегда можно вернуть в магазин и пробовать другую. Некоторые тратят на поиски крышки достаточно долгое время, пока не найдут подходящую. Связано это с тем, что (в большинстве случаев) существует много подделок, а так же по другим причинам, например покупатель не читает температуры срабатывания клапана на крышке, заливает дешевый тосол или воду, что пагубно сказывается на системе охлаждения.

Езда с открытой крышкой

Многие водители не считают нужным заморачиваться с проведением доработки собственного автомобиля, и попросту снимают крышку. На практике многими водителями доказано, что ни к каким страшным последствиям такие действия не приводят. Если использование происходит в обычных условиях, без длительных пробуксовок и динамичной езды, закипать антифриз не будет.

Если крышка все же вышла из строя, то несколько дней можно поездить и без нее, до приобретения новой. Но в полной мере отказываться от ее использования не стоит, так как ее функцией является защита бачка от попадания пыли и грязи. Ее наличие предотвратит преждевременное ухудшение качества жидкости для охлаждения.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

Проверять крышку радиатора необходимо при полностью остывшем двигателе, поскольку деталь будет иметь высокую температуру охлаждающей жидкости. Прикоснувшись к ней в нагретом состоянии можно обжечься! Кроме этого, антифриз в горячем состоянии находится в системе под давлением. Поэтому при открывании крышки он может выплеснуться наружу, что также грозит серьезными ожогами!

• Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
• Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
• Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
• Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него.

Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).

Какие бывают крышки?

Практично использовать крышки, предназначенные для ОС конкретной модели автомобиля. Если установить нестандартную модификацию (если она подойдет по резьбе), то она может не вовремя стравить или вообще не сбрасывать чрезмерное давление.

Штатные крышки – дешевый вариант, однако у них часто возникает одна неисправность. Так как материалы в них дешевые, то металлические элементы быстрее подвергаются коррозии, теряя свою эластичность. Также иногда элементы спекаются, от чего клапан либо застывает в открытом положении, либо наоборот – в закрытом.

Часто эффективность пробки можно определить по ее цвету. Бывают желтые, синие и черные крышки. То, как будет работать каждая отдельная модификация, нужно проверять на конкретном автомобиле. Одни поддерживают давление в пределах 0.8 атм., другие обеспечивают повышение этого показателя до 1.4, а иногда до двух атмосфер. Оптимальный показатель должен указываться в руководстве по эксплуатации авто.

Если поставить на бачок деталь, выдерживающую большее давление, чем сам резервуар, то его чаще нужно будет менять. А это дополнительные растраты.

Ремонт своими руками

Восстановление работоспособности этого клапанного элемента состоит из трех этапов: разборки, чистки, замены поврежденных элементов.

Ремонт этой части расширительного бачка своими руками сможет осуществить даже новичок, придерживаясь внимательности и аккуратности. Для этого понадобится только отвертка с тонким плоским концом.

Работы нужно проводить в такой последовательности:

• выкрутить данную деталь, тщательно протереть ее внутреннюю поверхность, избавившись от капель антифриза;
• с помощью отвертки удалить резиновый уплотнитель;снять пружинку, которая находится под резинкой;

• после этого извлечь ставшие доступными элементы клапана;
• используя ватные палочки, мыльный раствор, промыть внутреннюю полость крышечки;
• в случае видимых повреждений, деформаций, произвести замену пружинки, резинового уплотнителя;
• установить все детали последовательно в обратном порядке.

Дорогой или дешевый антифриз — стоит ли платить больше?

1 комментарий

Игорек says: Спасибо, реально полезная статья.

Диагностики поломок

Нарушения герметичности расширительного бачка не проходят незаметно. При поломке в выпускном клапане антифриз выходит из системы раньше времени. Охлаждающая жидкость при движении автомобиля капает на раскаленный коллектор впускной. Из-под капота валят густые клубы пара.

Из-за поломок в клапане возникают кислородные пробки в системе. Неполадку можно определить по холодному воздуху, который проникает в салон из печки. Часто виновниками проблем становятся разрывы в соединительных элементах (трубках, шлангах). В местах соприкосновения деталей с расширительным бачком появляются следы охладительной жидкости.

Как разобрать расширительную детальИсточник drive2.com

Механические поломки проверяют при холодном двигателе. Ослабляют крепежи, которые удерживают емкость из пластика, откручивают соединительные компоненты. Аккуратно демонтируют бачок, сливают охлаждающую жидкость.

С резервуара снимают крышку, изучают на наличие сколов, трещин в уплотнителях. Прорехи определить поможет продувание при помощи насоса. Чтобы установить физическое состояние корпуса, надо очистить поверхности от ржавчины, накипи. Остатки тосола убирают тканевой салфеткой.

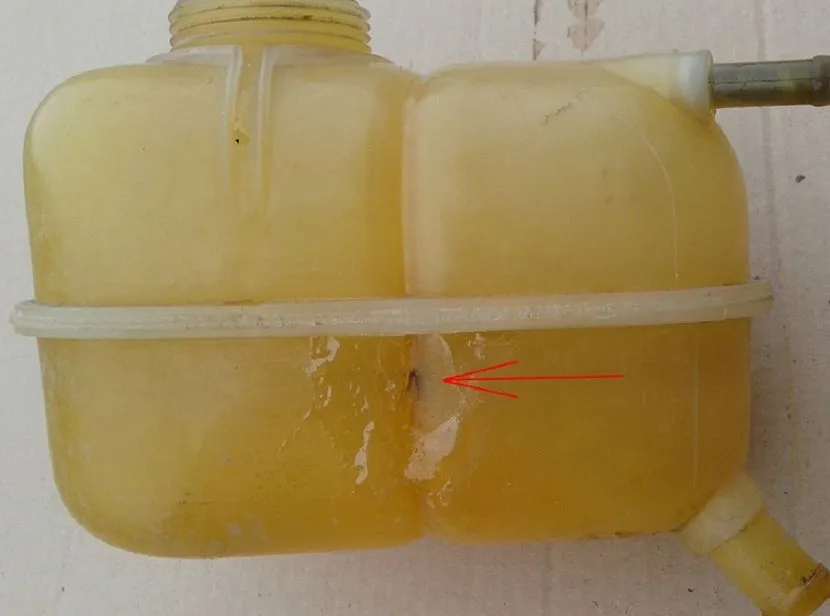

Трещина в корпусе бакаИсточник drive2.com

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

• Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
• Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
• Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.
