Как проверить реле зарядки на скутере самостоятельно?

Диагностика и замена

Чтобы проверить работу детали и заменить ее при необходимости, нужно добраться до реле.

Выполняется несколько последовательных действий:

  • Передний обтекатель нужно снять (где установлена фара).
  • Нужно найти блок с 4 выводами.
  • Скутер устанавливается на подножку. Мотор нужно завести.
  • Работа двигателя становится стабильной на холостом ходу. После этого можно замерять напряжение реле.
  • Ставится предел напряжения 20 В и выполняется замер между зеленым и красным проводами.
  • Рабочее напряжение составляет 14,6–14,8 В.
  • Дальше замеряется напряжение между зеленым и желтым проводами. Нужно переключиться на переменное напряжение 20 В.
  • Результат замера должен быть около 12 В, но допустимо до 11,3 В.

Если греется реле регулятора скутера, напряжение при замерах будет выше допустимого значения. При повышении оборотов мотора напряжение увеличится еще больше. Это недопустимо для нормальной работы электросистемы. Из-за чего греется регулятор на скутере? Со временем деталь изнашивается и требует замены. На нее могут влиять вибрации, другие неблагоприятные внешние факторы.

Реле ремонту не подлежит. Нужно купить соответствующий регулятор напряжения и установить его на место вышедшего из строя компонента. Нужно проверить работу индикаторов, ламп, аккумулятора. Возможно из-за высокого напряжения здесь также произошли поломки. Выполнить все эти процедуры можно обратившись в наш магазин скутеров.

Методика проверки регулятора напряжения скутера

Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.

Неисправность регулятора напряжения приводит к очень плачевным последствиям:

Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.

Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.

Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.

Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.

Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.

Как проверить реле зарядки, регулятор напряжения

В данном видео я покажу как проверить

двухфазноереле регулятор напряжения, так же его именуют реле зарядк…

Как проверить исправен ли реле регулятор мотоцикла?

Как проверить

исправен ли генератор байка? — .

Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.

Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.

Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.

Тест напряжения в генераторе скутера

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Приветствую всех!“Полетел” у меня как то регулятор напряжения (Не Реле-регулятор, не путайте) на китайском 4 тактнике, покупка нового не планировалась, так как штатный РН на всех 4т говно, полез в интернет искать схему. Долго искать не пришлось, нашел очень простой и дешевый вариант: шунтирующий РН . Но для правильной работы нужно было разбирать генератор и отсоединять провод от массы, и выводить его отдельным проводом.

Ну да ладно, дальше объяснять я не буду, ибо не каждый шарит в электрике.В китайских 4т как правило стоят вот такие РН:Схема говно, КПД говно, ресурс говно.Собираем вот эту(Для однофазного генератора, в нашем случае):Для трехфазного:У нас есть два варианта подключения самодельного РН , тянуть не буду и расскажу что да как:Первый вариант(с переделкой генератора):1) Разбираем генератор, снимает статор с двигателя и вот что мы видим:Важно: Где написано “Масса ее нужно отпаять” припаиваем отдельный провод на обмотку и выводим наружу, это будет один конец обмотки. Вторым концом будет белый проводВсе, сделали, собираем генератор обратно.Получиться у нас должно вот так: То есть с генератора у нас приходят два провода(Вообще то их будет три, нам же будет нужны два). Расписывать подключение РН дальше не буду, покажу лучше рисунок:Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора

На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение. Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных скутеров, главной задачей которого является стабилизация напряжения. При скорости мопеда 60 км в час генератор способен вырабатывать напряжение до 35 Вольт, и без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. Статья расскажет, что такое регулятор напряжения и как его проверить на скутере

Расписывать подключение РН дальше не буду, покажу лучше рисунок:Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора. На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение. Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных скутеров, главной задачей которого является стабилизация напряжения. При скорости мопеда 60 км в час генератор способен вырабатывать напряжение до 35 Вольт, и без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. Статья расскажет, что такое регулятор напряжения и как его проверить на скутере.

Реле-регулятор напряжения на скутер четырехконтактный

Подготовительные процедуры

С чего стоит начать прежде всего? Проверьте все электрические соединения на вашем скутере. Большинство из них можно найти в отсеке для аккумуляторов. Убедитесь, что все они плотно соединены друг с другом. В это время как аккумуляторный блок вашего скутера в автоматическом режиме проверит основные и отдельные подключения к батареям. Связки проводов не должны свободно висеть.

Обычно аккумуляторный отсек на скутере находится в днище пола

Первичное испытание двигателя скутера

Проведите тест генератора, установив прямое соединение с батареей. Вам нужно будет найти изолированный провод для выполнения этой процедуры и нарезать 2 части длиной приблизительно 20 см.

  1. Поднимите скутер так, чтобы заднее колесо не касалось земли.
  2. Снимите крышку батарейного отсека и найдите 2 провода, которые поступают от двигателя. Отсоедините провода двигателя от контроллера — это легко сделать, открепив зажимы.
  3. Используя 2 провода, прикрепите первую перемычку к красному положительному проводу внутри зажима провода от двигателя. Сделайте то же самое с черным отрицательным проводом, идущим от двигателя. Затем возьмите красный провод и войдите в контакт с положительной клеммой аккумулятора и выполните то же самое с черным проводом на отрицательной клемме.

  4. Если двигатель запускается, и заднее колесо вращается, то электрогенератор находится в полной работоспособности. Если заднее колесо не вращается, то проблема в двигателе.

Где именно реле зарядки расположено

Для тех, кто не нашел его, сообщаем, что это устройство смонтировано непосредственно на корпус генератора, ВАЗ-2107. Прямо на его задней крышке вверху имеется круглый предмет, установленный на небольшой пластмассовой платформе. В большинстве случаев он черный. К нему присоединен желтый проводок. Собственно, именно эта невзрачная деталь и есть искомое реле. Не пытайтесь его сразу вытаскивать, поскольку крепится оно к поверхности генератора двумя винтами.

Чтобы весь производящий электроэнергию узел не пришлось демонтировать, действовать необходимо при замене элемента в следующем порядке:

  • отключите от АКБ минусовый разъем, в противном случае сохранится опасность возникновения короткого замыкания;
  • вытащите из самого реле ранее упомянутый желтый проводок;
  • отвинтите оба болта, удерживающие его на кожухе генератора.

После этого устройство легко снимется. Далее производим осмотр. Прежде всего, необходимо убедиться, что имеющиеся на нем щетки сохранили достаточную длину, если нет, то реле надо заменить.

Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт

Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Как изготовить реле-регулятор своими руками?

Для изготовления реле-регулятора своими руками нужны схема и немного знаний. В основу модели самодельного регулятора положен принцип разбора генератора и вывода отдельным концом провода от массы.

Для сбора стабилизатора нужно:

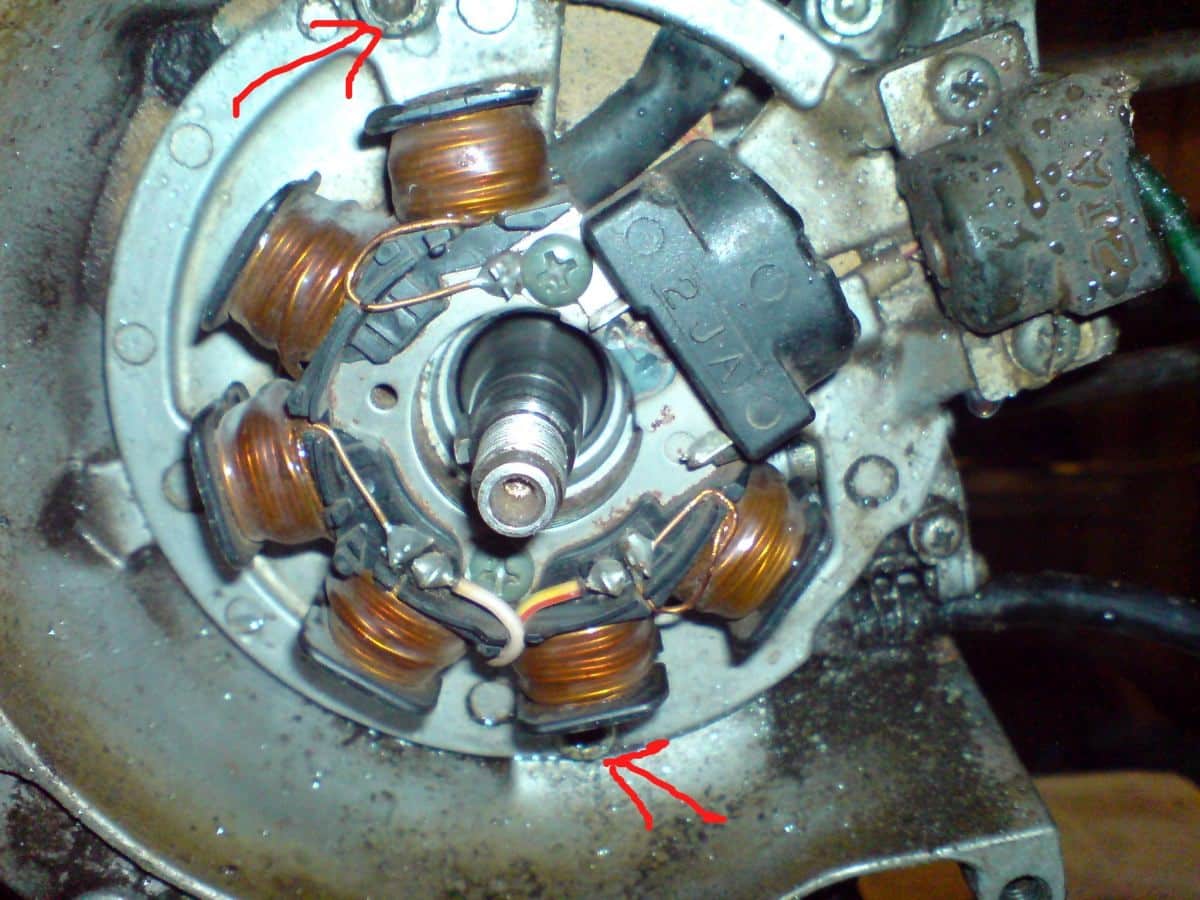

  • разобрать генератор и снять статор с двигателя;
  • затем с генератора нужно отпаять массу, припаять к ней отдельный дополнительный провод для обмотки и вывести его наружу. Этот провод и будет одним концом обмотки. Второй конец ― провод генератора;
  • после вывода проводов нужно собрать генератор в обратном порядке.

При таком устройстве у генератора получается 2 провода (всего их должно быть 3). Подключить стабилизатор можно по такой схеме:

В заключение процесса нужно к клемме «+» подключить желтый провод со старого регулятора, чтобы получить постоянное напряжение на бортах сети. Проверить полученный регулятор напряжения на скутере. На этом процесс создания самодельного прибора можно считать законченным.

Реле-регулятор ― вещь очень полезная и нужная для нормальной работы мопеда. Однако требует внимания и постоянного мониторинга его работы. Поэтому если прибор вышел из строя либо его показатели неудовлетворительные, лучше его заменить на новый, стоимость которого сегодня составляет от 300 до 500 рублей.

Регулятор напряжения или как его еще называют реле-регулятор

Эта деталь электрооборудования является очень важной и именно от нее зависит долговечность работы аккумулятора и других электроприборов. Реле выполняет функцию стабилизатора напряжения на том уровне который выдает генератор, потом это напряжение идет на все приборы скутера которые его используют

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы. Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

Генератор может выдавать и 35 вольт, а регулятор сбрасывает это напряжение до 12 вольт. Для зарядки аккумулятор скутера нужно постоянный ток, именно регулятор превращает переменный ток в постоянный. Поэтому за состоянием регулятора напряжения скутера надо смотреть очень внимательно чтобы не наделать беды.
Один из способов понять что реле-регулятор вышел из строя это то, что лампочки быстро перегорают. Они сами по себе имеют достаточно высокий ресурс и долговечность но одновременно чувствительны к перепаду напряжения.
Кстати при запуске скутера со стартера, происходит сильный скачок напряжение который также способен навредить, но регулятор на скутере снова исправляет эту ситуацию.

Различные производители скутеров ставят разные реле-регуляторы, поскольку для каждой модели он нужен индивидуальный. В зависимости от схемы регулятора напряжения могут отличаться также и разъёмы.

Реле регулятор напряжения на китайском скутере отличается от японского даже количеством клемм. Так, в китайском их 5 (папа), а в японском всего 4.

Но общий принцип работы регулятора напряжения во всех почти одинаковый и выполняет роль коммутации напряжения с помощью мощного тиристора, включение и отключение напряжения с генератора.

Схема регулятора на японских скутере:

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Принцип действия регулятора напряжения

Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки — тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на ток возбуждения. Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети, при этом меняется относительная продолжительность времени включения обмотки возбуждения. Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить — увеличивается.

Принцип работы электронного регулятора удобно продемонстрировать на достаточно простой схеме регулятора типа ЕЕ 14V3 фирмы Bosch, представленной на рис. 5.6:

Датчиком напряжения является стабилитрон VD2. При достижении заданной величины напряжения, стабилитрон «пробивается» и по нему начинает протекать ток. Напряжение к стабилитрону VD2 подводится от вывода генератора «D+» через делитель напряжения на резисторах R1(R3 и диод VD1, осуществляющий температурную компенсацию. Когда напряжение низкое, стабилитрон не пропускает электрический ток и через лампочкуHLток проходит к обмотке возбуждения генератора. Когда напряжение достигает максимальной величины, стабилитрон пробивается и электронный блок прекращает подаче тока в обмотку возбуждения (рис. 5.7).

Из рис. 5.6 хорошо видна роль лампы HL контроля работоспособного состояния генераторной установки (лампа контроля заряда на панели приборов автомобиля). При неработающем двигателе автомобиля замыкание контактов выключателя зажигания SA позволяет току от аккумуляторной батареи GA через эту лампу поступать в обмотку возбуждения генератора. Этим обеспечивается первоначальное возбуждение генератора. Лампа при этом горит, сигнализируя, что в цепи обмотки возбуждения нет обрыва. После запуска двигателя, на выводах генератора «D+» и «В+» появляется практически одинаковое напряжение и лампа гаснет. Если генератор при работающем двигателе автомобиля не развивает напряжения, то лампа HL продолжает гореть и в этом режиме, что является сигналом об отказе генератора или обрыве приводного ремня. Введение резистора R в генераторную установку способствует расширению диагностических способностей лампы HL. При наличии этого резистора в случае обрыва цепи обмотки возбуждения при работающем двигателе автомобиля лампа HL загорается.

В настоящее время все больше фирм переходит на выпуск генераторных установок без дополнительного выпрямителя обмотки возбуждения. В этом случае в регулятор заводится вывод фазы генератора. При неработающем двигателе автомобиля, напряжение на выводе фазы генератора отсутствует и регулятор напряжения в этом случае переходит в режим, препятствующий разряду аккумуляторной батареи на обмотку возбуждения. Например, при включении выключателя зажигания схема регулятора переводит его выходной транзистор в колебательный режим, при котором ток в обмотке возбуждения невелик и составляет доли ампера. После запуска двигателя сигнал с вывода фазы генератора переводит схему регулятора в нормальный режим работы. Схема регулятора осуществляет в этом случае и управление лампой контроля работоспособного состояния генераторной установки.

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Регулятор напряжения на скутере

Регулятор напряжения на скутере

Регулятор напряжения на скутере также называют реле-регулятор — это важнейшая деталь всей электрической системы скутера, которая помимо обеспечения основных функций помогает аккумулятору работать дольше и лучше. Но основная задаче реле регулятора — обеспечить стабильную подачу тока, который поступает от генератора. После того как ток поступил на реле-регулятор, деталь начинает правильное его распределение на все необходимые приборы, среди которых лампочки, аккумулятор, датчики, индикаторы и прочие. По своему предназначению реле можно сравнить с трансформатором, который принимает и распределяет электричество. Без него ток будет попросту идти в неправильном количестве, что грозит мгновенному выходу из строя всех приборов. В зависимости от модели скутера реле не дает генератору вырабатывать напряжение большее или меньшее нормы, в более частых случаях эта норма колеблется от 12 до 14,5 вольт. Все потребители тока (фары, повороты, датчики и т. д.) создаются с расчетом на использование до 12 вольт.

Также стоит учитывать, что изначально генератор скутера вырабатывает в среднем от 30 до 35 вольт, но при начале работы реле-регулятор напряжения скутера 4т позволяет снизить этот показатель до приемлемых 12-14.5 вольт. Еще одна важная задача данной детали в том, что она получает от генератора переменный ток, превращая его в постоянный. При поломке реле напряжения вам грозит быстрый износ всех электроприборов, лампочки со временем перегорят и придется менять из до тех пор, пока они не получат постоянный ток в предельно допустимом количестве.

Как выглядит реле-регулятор?

Данная деталь внешне достаточно небольшая, она выглядит как маленький радиатор из алюминия. Он отлично работает с тиристором, который имеет плоскую поверхность и располагается под радиатором. Задача тиристора — нормализовать напряжение при скачках выше или ниже нормы. Реле-регулятор находиться в передней части скутера под передним пластиком, его легко найти благодаря заметному внешнему виду. Если учитывать деталь китайских 4т скутеров, характеристики детали и ее тип подбирается в соответствии с приборами скутера, расположением и их характеристик. Настоятельно рекомендуем покупать реле в точности под вашу модель скутера, в противном случае разъемы не подойдут.

Проверка реле регулятора на скутере

Если вы заметили, что лампочки на вашем скутере часто перегорают, даже после замены это происходит через какой-то промежуток, скорее всего у вас сломалось реле-регулятор. Но перед заменой нужно в этом убедиться, проверив деталь при помощи тестера. Для этого берем механический или электронный тестер. Первым делом нужно настроить прибор, включив ему режим «КилоОм». Дальше придется снять реле со скутера и замерить показатели на выводах, которые промаркированы на картинке ниже.

Первым делом щупом замеряем показатели выводов АВ, они должны показать 18 кОм. Далее меняем местами щуп и проверяем выводы ВА, тестер должен показать 0 кОм, то есть никак не реагировать. Если тестер начинает реагировать, скорее всего реле сломано. После этого проверяем выводы СД, показатель должен быть в пределах 33 кОм. Поменяв местами выводы на ДС напряжение должно немного вырасти, например, до показателя 42 кОм. В других случаях прозвона выводов меняя их (АД, ДВ и т. д.), тестер не должен реагировать на действие, отметка должна показывать о кОм.

Важно: данный пример проверки реле проводился на японском скутере бренда Хонда, поэтому если вы владелец любой из моделей Tact, Dio или Lead, смело проверяйте исправность вышеприведенным способом. avtomoto-best.ru. avtomoto-best.ru

avtomoto-best.ru

Возможные неисправности электрики

Если реле зарядки ВАЗ 2106 в полном порядке, а лампочка все равно горит, необходимо проверить крепость присоединения провода, его целостность. Если пропала зарядка, проблема может быть связана с генератором: например, отказали несколько диодов в мосту (подкова), неисправна статорная обмотка, разрыв или короткое замыкание ротора. Также возможен износ контактных колец в цепи возбуждения ротора.

Когда горит лампочка аккумулятора, это всего связывается со щеточным узлом. Причиной проблемы может быть запредельное изнашивание щеток, заедание в щеткодержателе. Дефект возможен в реле — регуляторе зарядки, в цепи их подсоединения.

На автомобиле источником тока являются такие элементы, как аккумулятор для ВАЗ и электрогенератор. Они принимают активное участие в запуске мотора, дают энергопитание током напряженностью 12 Вт самопуску и некоторым системам машины при нефункционирующем двигателе.

Проверка работы реле

Когда силовой электроагрегат Жигули 2106 находится в рабочем состоянии, главный блок генератора снабжает током все узлы авто, включая зажигание и аккумуляторную батарею. Если на панели приборов горит лампочка аккумулятора, значит, ток не проходит от генератора в бортовую сеть и начинает расходоваться запас электроэнергии аккумулятора ВАЗ 2106.

Электрозапас данного источника лимитированный и зависит от объема аккумулятора. Батарея должна быть изначально заряжена полностью. Можно доехать до места стоянки и при нефункционирующем генераторе, но предпочтительнее попробовать провести ремонтные работы и устранить неисправность на месте.
