Катушка зажигания на скутере

Все о системе зажигания скутера, и ее принципе работы

Самая основная работа касающаяся системы зажигания, непосредственно выполняется коммутатором и катушкой зажигания. Высокое напряжение создается в самой катушке зажигания скутера, а затем подается на свечу. Принцип ее работы основан на обычной электромагнитной индукции. В состав катушки зажигания скутера входит первичная и вторичная обмотка. Их намотка осуществляется друг на друга, внутри нее находится специальный металлический сердечник. Первичная обмотка катушки зажигания отличается от вторичной тем, что на первой распределено несколько сотен витков, а вот на второй тысячи витков.

Сначала ток следует через первичную обмотку катушки зажигания, создавая в ней образование магнитного поля. По ходу работы, этот ток прерывается, что ведет к исчезновению магнитного поля, но в тоже время, вторичная обмотка катушки имеет высокое напряжение. Именно это высокое напряжение, в заданный коммутатором момент, поступает по высоковольтному проводу на свечу с помощью свечного колпачка. Чтобы не произошла потеря тока и высоковольтный провод не перегревался, он должен должен иметь большое сечение.

Электроды свечи помещены во внутрь камеры сгорания. Через головку цилиндра, вместе контакта с ней свечи с помощью резьбы, подается земля.

Если говорить о старых моделях скутеров и мопедов, то у них существует система зажигания с магнето. В отличии от них в современных скутерах идет комплектация бесконтактной системы зажигания, без контакта прерывателя. В этом месте всегда была слабина всей системы, так как частая регулировка была просто вынужденной мерой. Сегодня такая система зажигания не применяется.

Всей системой зажигания скутера в полной мере управляет коммутатор. В некоторых моделях скутеров коммутатор и катушка зажигания объединена в одном блоке и если выходит из строя, то целый блок подлежит замене.

В коммутаторе по мимо электроники расположен терристор, который представляет из себя электрический прерыватель имеющий три вывода. Когда подается напряжение на вывод, терристор выполняет функцию проводника и электрический ток беспрепятственно проходит с главного вывода к следующему.

Когда ток спадает до определенного уровня, терристор выполняет роль проводника и когда достигается определенное значение опять является прерывателем. В процессе перерыва от датчика холла вновь подается импульс напряжения к третьему выводу терристора и процесс начинается вновь.

Неотъемлемой частью системы коммутатора является сам конденсатор. Он имеет возможность накапливать электрическую энергию с напряжением в несколько сотен вольт, вырабатываеммым обмоткой зарядки находящейся внутри маховика. Когда терристор получает управляющий импульс исходящий от обмотки датчика, он берет роль проводника, а электроэнергия, накопившаяся предварительно в конденсаторе, высвобождается по первичной обмотке в катушке зажигания скутера. В процессе этого обмотка катушки зажигания получает высокое напряжение, которое является последний звеном перед подачей на свечу.

В свече вырабатывается нужная искра с помощью которой смесь воспламеняется. Этот простой процесс происходит за доли секунды. Подобная система зажигания скутера работает в автономном режиме и не требует специальных настроек со стороны владельца мототехники.

Проверка питания

Освобождаем доступ к катушке и не снимая с нее клемм — подключаем к проводам питания: зеленому и черно-желтому контрольную лампочку и крутим двигатель стартером. В режиме прокручивания двигателя стартером — контрольная лампочка должна гореть в пол накала.

  1. Если лампочка не горит — нужно проверить генерирует ли коммутатор на своей клемме напряжение питания (импульс) и доходит ли оно до катушки зажигания?
  2. Если лампочка горит, а искры на свече нет значит неисправна сама катушка либо отсутствует масса на ней либо неисправна высоковольтная цепь подводящая напряжение к свече зажигания.

Лампочка на катушке горит — коммутатор 100% рабочий.

В случае, если лампочка у вас не горит — проверяем коммутатор и если он рабочий, а напряжения на клеммах катушке нет — ищите причину в проводах подводящих питание к катушке.

Напряжение на коммутаторе проверяется точно также как и на катушке: касаемся зеленого и черно-желтого провода, крутим двигатель стартером и смотрим на лампочку.

Лампочка на коммутаторе горит значит он 100% рабочий.

Еще одной частой причиной отказа катушки при условии наличия питания на ее клеммах является плохая масса или полное ее отсутствие. Масса на катушке проверяется просто: переводим тестер в режим звуковой «прозвонки», одним щупом касаемся любой металлической части двигателя, вторым — зеленой клеммы массы.

  1. Если масса на катушке есть — тестер запищит
  2. Если на дисплее тестера появится много цифр — масса плохая
  3. Если тестер молчит, а дисплей показывает сплошные нули — массы нет
  4. В случае, если питание и масса на катушке есть, а искры нет — проверяем высоковольтную цепь и в зависимости от результат делаем выводы о работоспособности катушки

На этой катушке масса хорошая.

Устройство и принцип работы катушки системы зажигания CDI

Катушка, системы зажигания CDI представляет из себя классический двухобмоточный высоковольтный трансформатор. Работа которого основана на эффекте магнитной индуктивности.

Внутри катушки зажигания есть цилиндрический или прямоугольный сердечник поверх которого в строго определенном порядке намотано большое количество тончайшего медного провода представляющего собой вторичную обмотку. Поверх вторичной обмотки, через слой изоляции намотан более толстый медный провод представляющий собой первичную обмотку.

Обе обмотки соединяются своими концами друг с другом и имеют один общий вывод на корпусе в виде клеммы массы (зеленого цвета). Вторые концы, каждой из обмоток имеют отдельные выходы на корпусе в виде клеммы питания и центрального контакта высоковольтного провода.

Для большей наглядности разобьем корпус и посмотрим, что там внутри.

Подготовка к выставлению зажигания, необходимые инструменты

Начинать работу с мопедом необходимо с достаточно прогретым двигателем – если оставить транспортное средство остывать около двух часов после поездки или же дать ему отстояться до утра, если транспорт был загнан в гараж вечером, то надо поставить его на несколько минут с рабочим мотором на подставку. Среди остального стоит выполнить:

  1. поставить мопед на ровной и устойчивой поверхности (асфальт или бетон);
  2. зафиксировать транспорт на подставке, чтобы он никуда не сдвигался;
  3. приготовить небольшую коробку для извлечённых деталей (если придётся делать что-то дополнительно). Лучший вариант – ячейки из ящика для инструментов, по которым всё можно рассортировать, исключив путаницу.

Для работы над мопедом понадобится несколько элементов:

  • набор инструментов, шедший в комплекте с мопедом;
  • инструкция, которая поставлялась вместе с транспортом – в ней расписаны основные моменты процедуры;
  • стробоскоп.

Если подобный вид ремонта мопеда выполняется впервые, рекомендуется привлечь помощь хотя бы одного человека, чтобы он мог подержать отдельные части транспорта или зафиксировать на фото/видео процесс. Материалы понадобятся в случае, если при сборке всего механизма обратно возникнут проблемы.

Весь процесс лучше всего проводить на улице в сухую погоду, но без ветра, чтобы песок не попал внутрь, из-за чего понадобилась бы дополнительная чистка. Внутри гаража или бокса процесс не будет безопасным из того, что понадобится запускать мотор. Инструкция по настройке зажигания будет полезной всем владельцем мопедов «Альфа», а также Honda, с которого была скопирована модель для производства в Китае и продажи по более низкой цене в других странах.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель

  1. Если искра появилась значит пробит колпачок — меняем на новый.
  2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

  1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
  2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

  1. Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
  2. Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
  3. Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
  4. Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
  5. Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.

Взаимозаменяемость коммутаторов

Отдельно стоит поговорить о взаимозаменяемости коммутаторов для скутеров, так как этот вопрос волнует очень многих людей, которые пользуются данными транспортными средствами. К счастью, этот вопрос приносит только положительные эмоции, так как в большинстве случаев коммутаторы на различных моделях скутеров являются взаимозаменяемыми. Это значит, что в случае повреждения одного коммутатора вам не придется везде искать точно такой же, потому что вы сможете использовать любой другой, который сможете обнаружить.

Естественно, нельзя сказать, что абсолютно все коммутаторы взаимозаменяемые, есть некоторые моменты, на которые вам стоит обратить внимание. В первую очередь, это наличие или отсутствие датчика Холла в цепи – в некоторых моделях скутеров он заменяет катушку зажигания, и, соответственно, коммутатор, взаимодействующий с датчиком Холла, не подойдет на замену коммутатору, который взаимодействовал с катушкой зажигания

Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров. К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание.

Зазор свечи

Зазор на свечах зажигания – это важный фактор для правильной работы двигателя. Данный параметр играет важную роль в процессе образования искры, воспламенении топливной смеси, эффективной работе скутера во всем диапазоне оборотов. Зазор должен быть указан в документации к конкретному скутеру – у производителей этот параметр может варьироваться. Если говорить в общем, то для большинства современных четырехтактных китайских и японских мопедов зазор на свечах зажигания составляет от 0,5 до 0,8 миллиметра. Необходимо следить за этим параметром. По такой причине может пропадать искра. Она уходит из-за слишком большого зазора.

Свеча, высоковольтный провод, наконечник

Далее по списку идёт свеча зажигания. Бывает, что внешне исправная свеча не работает, поэтому свечу лучше сразу заменить на заведомо исправную. Даже если свеча была исправна — ничего страшного, свечи — это «расходники».

Обязательно берите свечу, рекомендованную производителем мопеда, или ее полный аналог, подобранный по каталогу. Не слушайте «специалистов», которые советуют нестандартные свечи, например с увеличенным зазором или тремя электродами.

Если свеча исправна, а искры нет — проверяем наконечник свечи и высоковольтный провод. На них не должно быть механических повреждений, трещин.

  • Тестер с звуковой «прозвонкой» и измерением постоянного тока до 20В, переменного – до 200В.
  • Лампочка-контроллер 3 Вт.

Начнем с тестирования электроимпульса. Для этого лампу замыкаем на массу (контакт зеленого цвета) и катушку зажигания (провод желто-черного цвета). Прокручиваем мотор.

  • Лампа не светит – переходим к проверке модулей обеспечения работоспособности коммутатора.
  • Лампа горит – искра не появляется из-за других неисправностей (катушки, массы или проводов).

Если все в порядке, лампа горит на среднем уровне свечения.

Проверяем наличие массы

Устанавливаем «прозвон» ( пикто динамика или диода ), а фишке коммутатора находим контакты зеленого цвета – массу (-). Один щуп присоединаем к мотору, другой к контакту.

  • Масса присутствует – слышен писк.
  • Масса едва просматривается – экран сообщит об этом бегущими циферками.
  • Отсутствие массы – тестер не реагирует.
  • Во 2 случае нужно приступать к поиску обрыва или закисания контактов.
  • В 3 случае ищите место обрыва, или замкните этот контакт напрямую на мотор.
  • В 1 случае продолжайте тестировать.

Питание

Перед началом теста нужно определить тип устройства. Устройство постоянного тока большой – как 3 спичечный коробка вместе. Коммутатор переменного тока гораздо меньше. Но лучше проверить более точным путем:

Если катушка генератора не подключена, значит имеем дело с DC-коммутатором (постоянный ток), если подключена к коммутатору, то это AC-коммутатор.

Для проверки DC необходимо переключить тестер на проверку постоянного тока (до 20В). На коммутаторе находим контакт питания (черный или серый). Подводим один щуп к массе, а другой к питанию.

  • Появление «0» на экране свидетельствует об обрыве.
  • Напряжение менее 12В – окислены контактные площадки или низкий заряд аккумулятора.
  • 12В и более – проверяйте дальше.

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

  • Нестабильная работа двигателя (иногда на конкретных оборотах).
  • Нагревание самого элемента.
  • Запах гари, исходящий от катушки.
  • Проблемы с запуском двигателя в дождливую погоду.
  • Падение мощности при резком нажатии на педаль газа.
  • Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

  • Плюс (12В)
  • Минус
  • Датчик Холла
  • Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Как подключить коммутатор на скутере? Общие рекомендации

На территории России предлагается огромное количество 4т скутеров. В моделях бюджетного класса установлены низкокачественные коммутаторы, которым свойственно перегорать под воздействием повышенной нагрузки или влаги. Владельцев более дорогой аппаратуры этот вопрос тоже может коснуться, ведь с помощью коммутаторов производители ограничивают максимальную скорость передвижения. Перед тем как выполнять те или иные работы, следует внимательно ознакомиться с особенностями электронной начинки вашего транспортного средства. Это позволит сэкономить много денег на обращении к профильным мастерам, сделает процедуру максимально быстрой и комфортной.

Главные отличия коммутаторов

Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки

160 Вольт). На этом отличия между представленными разновидностями заканчиваются.

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Как проверить датчик Холла

Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:

  • крышка распределителя снимается;
  • штекерная коробка с трамблера отсоединяется;
  • тестер подключается к 1 и 3 клемме, затем включается зажигание.

Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт. После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:

  • провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
  • проворачиваем (вручную либо стартером) распределительный вал.

Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).

Как проверить датчик Холла

Неисправности датчика Холла проявляются по-разному, даже опытные специалисты не в состоянии с точностью определить поломку. Есть ряд симптомов, но указывают на проблемы с датчиком они косвенно, т.к. эти признаки бывают по разным причинам:

  • двигатель не запускается;
  • на холостом ходу обороты плавают;
  • во время движения при повышении оборотов автомобиль дёргается;
  • глохнет мотор без причины.

Если возникают подобные симптомы необходимо, в том числе проверить и датчик Холла. Помимо указанного в статье способа существует ещё несколько. Например, самый простой это попросить у кого-нибудь исправный датчик и просто заменить его на своём автомобиле, если проблемы самоустранились, значит, датчик неисправен.

Если под рукой есть мультиметр провести проверку проще простого. Для этого необходимо на приборе выставить режим игры измерения напряжения и протестировать показатели на выходе датчика, если он исправен напряжение будет варьироваться от 0,4 до 11 В. Ещё один распространенный способ предполагает проверку при отсутствии искрообразования (если питание есть в системе зажигания) и заключается в имитации датчика. С трамблёра снимается колодка и включается зажигание. Далее с помощью куска провода замыкаются контакты 3 и 2 на колодке, если появится искра на центральном канале катушки зажигания, значит, датчик Холла неисправен и требует замены.

Будет интересно Как настроить чувствительность микрофона своими руками

Еще одним видом есть в проверочке существования сопротивляемости на датчике. Для того нужно соорудить нехитрый приборчик, который состоит из резистора сопротивляемости 1 Ком, светового диода, и гибкой проводки. К ноге светового диода припаять сопротивление, и к нему два проводочка такой удлиненности, удобной для деятельности (не коротенькие). Затем снять крышечку распределителя, отсоединяем трамблер и коробочку штекера. После проверяем исправна ли цепь электрики. Потому мильтиметр электроники подключаем в одному и третьему клеммам, затем включаем зажигание автомашины.

При хороших условиях, измерение на экранчике приборчика должно быть в рамках 10-12 В. После также подсоединить на эти же клеммы сделанный механизм. Если вы все правильно сделали – диод световой загорится. Иначе нужно сменить местечками проводку. Дальше нужно сделать это: проводок, который подсоединен к первой клемме, не трогать кончик с третьей клеммы перекинуть на свободную вторую провернуть распредвал (руками либо стартером) Если при повороте вала диод заморгал, это говорит о том, что датчик не следует менять.

Замена датчика Холла.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя. Нужная метка похожа на букву «Т»

В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать

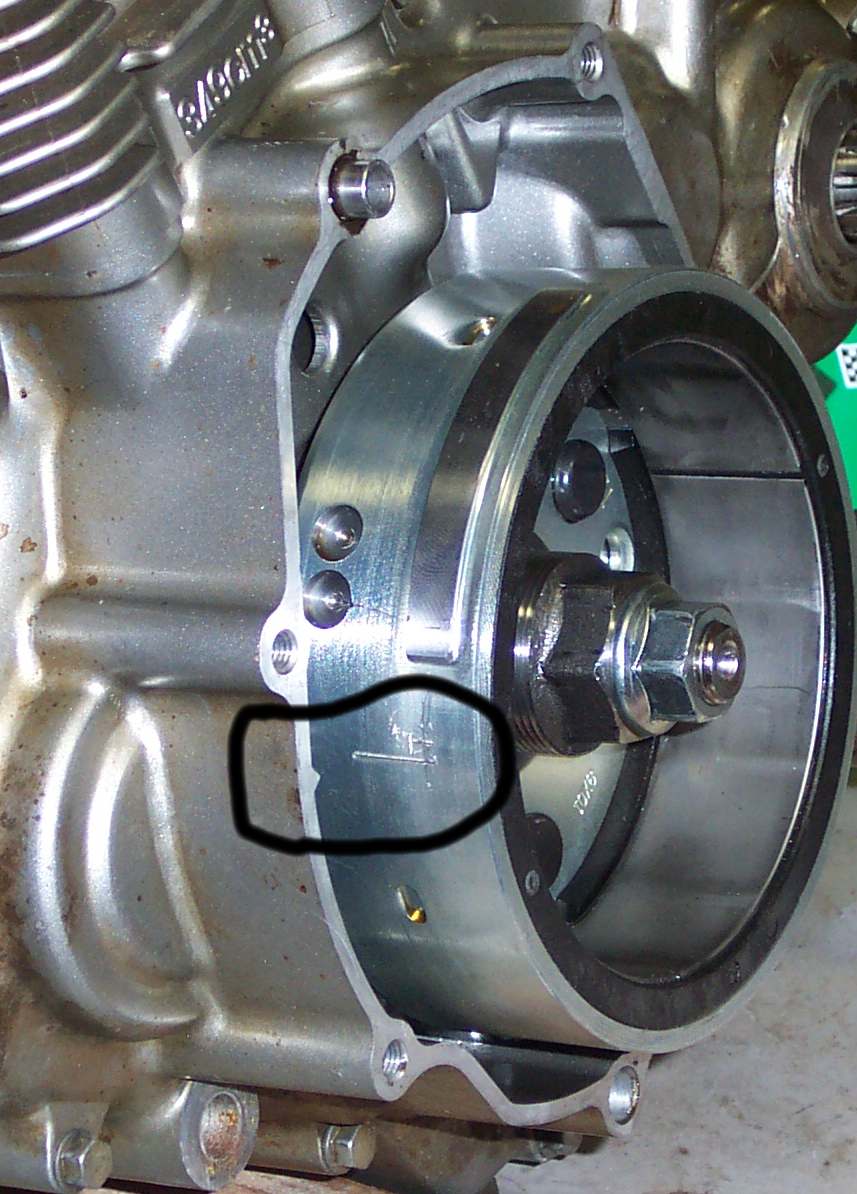

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Для настройки необходимо совместить метку “Т” и выступ на картере двигателя

На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга. Стоять они должны горизонтально

Стоять они должны горизонтально.

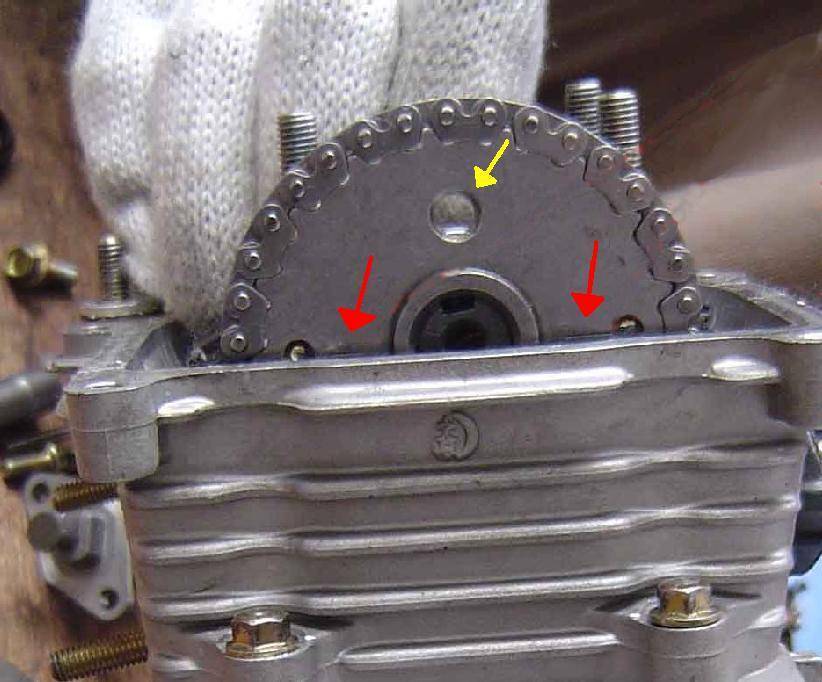

Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

  • Выставляются метки описанным выше способом.
  • Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
  • Следите за тем, чтобы метки или отверстия находились в правильном положении.
