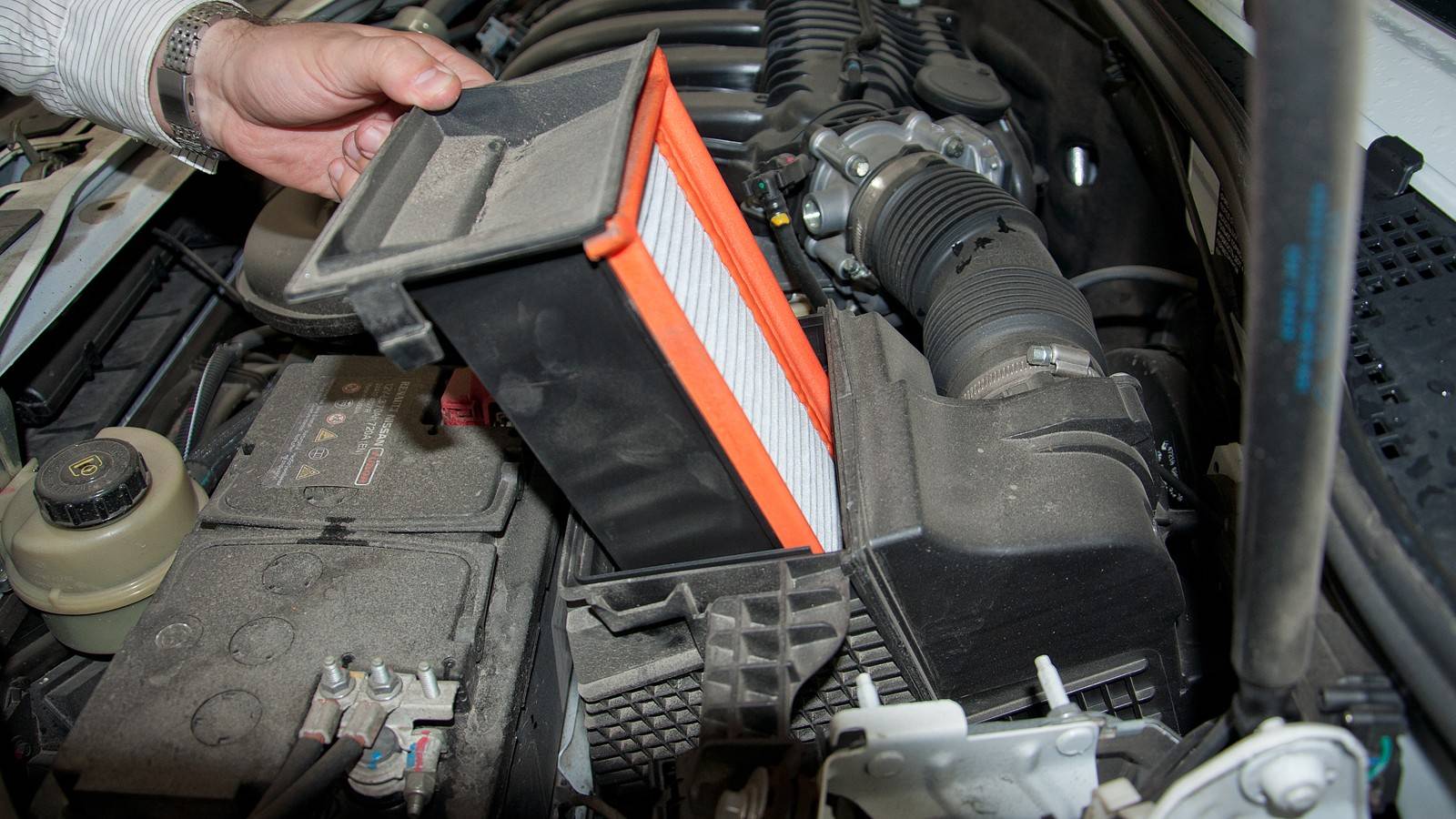

Замена воздушного фильтра своими руками

Виды фильтров

Современные установленные на моторы фильтры различаются конструкцией и по способу очищения ими воздуха. По конструкции фильтры бывают:

• Панельные –как на инжекторе;
• Кольцевые – как на карбюраторе;
• Цилиндрические или конические – на гоночных авто или спорткарах (а также грузовиках);

Можно классифицировать их по материалу изготовления и способу очищения:

1. Сделанные из бумаги/картона. Это на сегодня самый бюджетный и потому распространенный вариант. Фильтрующим элементом является пористая бумага/картон, которая может задерживать мельчайшую пыль. Специальная пропитка позволяет бумаге не терять свойств при контакте с маслом, бензином или водой. Материал складывается в гармошку и имеет много слоев, чтобы полезная площадь была больше. Восстановлению такой элемент не подлежит, его чистка и продувка все равно не вычистит увязшую в пропитке и застрявшую в микронных отверстиях пыль. Поэтому по истечении срока его просто выбрасывают.
2. Элементы инерционные. Сегодня эти такие фильтры используются редко, в основном в старых моделях машин. Внутри фильтрующего корпуса находится своеобразная мочалка, изготовленная из лески. Проходящий через него воздушный поток вынужден резко изменить направление, теряя при этом мусор. Наиболее крупные частички окажутся внизу корпуса, а прочие застревают внутри мочалки. Фильтр просто промывали, чистили, сушили и он снова готов к работе. В усовершенствованном варианте на дно корпуса наливалось немного масла, чтобы частички грязи к нему прилипали, и воздух очищался лучше.
3. Элементы «Нулевики». Своей конструкцией похожи на конструкцию бумажных аналогов. Здесь вместо бумаги применяется многослойная ткань(вроде марли) со специальной пропиткой либо поролон Он дороже чем бумажные многократно. В основном по этому и не используется в обычных машинах. Вот в гоночных и спортивных автомобилях они нашли применение, из-за наименьшего сопротивления протеканию через них воздуха и наилучшей пропускающей способности.
4. Фильтры цилиндрические встречаются реже и больше на грузовых машинах. Замена аналогична обычному картонному элементу и в составе в основном картон. Продувка, временное решение, разумеется замена согласно сроков.

Приобрести нужный элемент может любой начинающий водитель. Загляните под капот, либо в руководство, которое к машине прилагается.

Как заменить газовый фильтр на авто с ГБО своими руками?

В этой статье мы расскажем, что такое газовый фильтр, зачем он нужен, а также о том, как заменить газовый фильтр на авто с ГБО своими руками.

Производители газового оборудования зачастую являются и производителями расходников к ГБО, основными из которых считаются топливные фильтры. Различают три типа топливных фильтров:

• Газовый фильтр жидкой фазы непосредственно в баллоне;
• Фильтр тонкой очистки газа в парообразном состоянии;
• Фильтр грубой очистки в газовой магистрали, перед редуктором-испарителем.

Стоит упомянуть ещё фильтр, который устанавливают в адаптер заправочного устройства, но его применение необязательно, поэтому далее мы его упоминать не станем.

Зачем нужны фильтры

Задача первого – воспрепятствовать попаданию посторонних включений относительно крупной фракции в газовую магистраль. Данный фильтр представляет из себя примитивную сеточку на конце топливозаборной трубки. Его обслуживание производиться одновременно с обслуживанием газового баллона или при возникшей необходимости. Сервис данного фильтра представляет из себя обычную механическую очистку и промывку.

В качестве фильтрующего элемента могут быть как бумага, так и стекловолокно или полиэстер. В последнее время встречается неизвестный вспененный материал под названием «булпрен».

Скорее всего, это очередная мистификация – то есть, маркетинга в этом названии больше, чем сути. Однако функции он свои выполняет, и то хорошо.

Фильтр грубой очистки предназначен для фильтрования сжиженного газа и располагается перед редуктором.

В некоторых случаях он расположен в самом редукторе, но чаще – в связке с электромагнитным газовым клапаном.

Фильтрующим элементом, как правило, служит специальная бумага или фильтрующий картон, смонтированный в сменный картридж. Собственно, обслуживание заключается в замене этого картриджа.

Замена газового фильтра своими руками

Если фильтр тонкой очистки чаще всего одноразовый, то фильтр грубой очистки предполагает демонтаж и замену картриджа. Как правило, фильтр жидкой фазы располагается в доступном месте под капотом. В дополнение к фильтру, в корпусе используется магнит, задача которого отлавливать мелкие металлические фракции.

Согласно рекомендациям, замена газового фильтра жидкой фазы производится каждые 10 тыс. км. пробега или раз в год, не реже. Процесс его замены выглядит примерно следующим образом:

1. Перед тем как заменить газовый фильтр своими руками необходимо перекрыть баллон;
2. Следующий шаг – ослабить гайки входящей и выходящей газовой магистрали и дождаться пока испаряться остатки газа в системе;
3. После того как из системы выйдет оставшийся газ, надо снять «баклушу» фильтра с кронштейна;
4. Затем необходимо разобрать корпус фильтра. Делать это нужно аккуратно, чтобы не растерять резинки и магнит;
5. После очистки внутреннего пространства корпуса фильтра, вставить новый картридж с магнитом (малым отверстием вверх);
6. Поставить фильтр на место и подсоединить магистраль газопровода.

В принципе, замена газового фильтра своими руками на этом завершена. Один нюанс – задубевшие резинки лучше поменять, а соединения после монтажа намылить и проверить на предмет утечек. Да, и не забудьте открыть подачу газа. Всего доброго, до новых встреч на ГБОшнике.

Меняем воздушный фильтр на ВАЗ-2114 своими руками: до боли знакомая замена

На всех моделях ВАЗ-2114 устанавливались двигатели инжекторного типа. Под этим определение можно понимать непрерывную подачу топлива к форсункам, а после во впускную трубу коллектора для того, чтобы создавалась идеальная топливовоздушная смесь. Именно такая смесь бензина и воздуха определяемая в определённом количестве и подаётся в цилиндры.На видео ниже показан подробны процесс замены воздушного фильтра на ВАЗ-2114:

Лучшие воздушные фильтры для ВАЗ-2114

Ежегодно проводятся различные тесты, которые способны наглядно продемонстрировать всем автолюбителям, способность тех или иных воздушных фильтров работать наибольшее количество времени с сохранением высоких рабочих показателей. На основании этого, мы предлагаем вашему вниманию лучшие элементы для ВАЗ-2114, которые легко позволят выбрать для вас явного фаворита.

MANN-фаворит среди фильтров.

1. «MANN» артикул С 22117, цена 300-350 рублей.
2. «HENGST» артикул E 22 L, цена 200 — 250 рублей.
3. «BIG» производства Россия, его шифр — GB 9597 C, средняя цена 100 рублей.

Другие виды воздушных фильтров

Сейчас популярно вместо стокового фильтра устанавливать фильтры нулевого сопротивления, при использовании которых предполагается увеличение мощности мотора.

Однако перед тем как провести такие работы вы должны знать, что такому элементу требуется куда больше внимания и обслуживания , ввиду обработки его специальной пропиткой и постоянной очистке. Также при её установке, возможно, понадобится некая доработка для системы впуска.

Так выглядит установленный фильтр нулевого сопротивления.

Порядок замены воздушного фильтра

Менять воздушный фильтр требуется после каждых 10-15 тысяч километров пробега, и независимо от того состояния в каком он находится. Всё дело в том, что визуально он может быть чист, а после продолжительной эксплуатации, его фильтрующие элементы обязательно будут загрязнены.

1. Перед тем как приступить к замене фильтра, позаботьтесь о том, чтобы новый элемент находился под рукой, а также рядом был инструмент и чистая ветошь.
2. Далее, открываем капот, и для безопасности отключаем минусовую клемму с аккумуляторной батареи.
3. Отключаем колодку питания с ДМРВ.

Колодку снимаем аккуратно, так чтобы не сломать фиксаторы.

Места установки болтов отмечены маркером.

Снимаем его аккуратно, чтобы не рассыпать всю скопившуюся грязь.

Предназначение фильтра

Кроме этого он способен задерживать в себе различные вредные частицы, которые способны перемещаться по воздуху, и одновременно с этим обеспечивать очень высокий поток воздушных масс. Именно эти два параметра являются максимальными для контроля и отображаются на коробке от производителя.

Принцип работы воздушного фильтра

Воздух, который попадает в систему, первым делом попадает через фильтрацию воздушного фильтра.

В отличии от круглого аналога карбюраторного мотора, этот фильтр имеет квадратную форму и куда менее габаритные размеры. Однако подобные показатели нисколько не уступают в плане очистки, и способны наиболее эффективно позаботиться чистоте поступающего внутрь системы воздуха. А дело обстоит так, потому, что инжекторные двигатели очень чувствительны к качеству поступаемого воздуха.

• Сразу после воздушного фильтра, до гофрированного шланга установлен датчик массового расхода воздуха, который меряет то количество воздуха, которое попадает внутрь двигателя, измерения происходят в виде показателей кг/час.
• Если он неисправен, то при небольшом усилии на педаль газа он завышает показания, а двигатель начинает нестабильно работать на холостом ходу, могут наблюдаться некоторые проблемы с запуском, а расход топлива может только увеличиваться.
• Минуя ДМРВ, по гофрированному шлангу воздух идёт на ресивер, предварительно попадая на регулятор холостого хода и датчик положения дроссельной заслонки.

Конструкция воздушного фильтра

Строение воздушного фильтра

Сам воздушный фильтр сделан из бумажных элементов, скреплённых между собой специальными полимерными кольцами, а корпус собран из пластика.

Признаки засорения фильтра

Определить признаки забитого воздушного фильтра несложно. Главные симптомы проявляются в виде пропусков воспламенения топлива, шумной работе силовой установки и повышенном расходе топлива.

Непривычный такт оборотов

Если при попытках обгона другого автомобиля ощущается нестандартный такт оборотов, это может указывать на износ и загрязнение картриджа. Кроме того, при таких неприятностях машина быстро глохнет на холостых оборотах или демонстрирует провалы при их повышении.

Пониженная мощность мотора

Если транспортное средство перестает нормально реагировать на педаль акселератора либо при попытках ускорения отображаются рывки, возможно, двигателю не хватает кислорода. После замены изношенного картриджа ускорение улучшается примерно на 11%.

Индикатор Check Engine

Срабатывание индикации о проверке двигателя — важное событие, которое нельзя игнорировать. Большинство современных автомобилей потребляют до 10 тыс. л воздуха на 1 л топлива

Если его недостаточно, на блоке управления начнут появляться коды ошибок. Выход из проблемы — чистка загрязненного картриджа или его замена

л воздуха на 1 л топлива. Если его недостаточно, на блоке управления начнут появляться коды ошибок. Выход из проблемы — чистка загрязненного картриджа или его замена.

Индикатор Check Engine нельзя игнорировать.

Визуальное загрязнение

На новом и неизношенном элементе отсутствуют следы загрязнений. Его корпус обладает разными оттенками, например желтым, белым, зеленым, но выглядит чистым. В процессе эксплуатации фильтр накапливает пыль и грязь, поэтому темнеет и теряет начальный вид. В некоторых случаях внутренние слои полотна забиваются пылью и твердыми включениями, которые сложно заметить даже при ярком освещении. Поэтому нужно следить за регламентом и периодичностью замены детали, чтобы избежать быстрого засорения.

Повышенный расход топлива

Если расход горючего внезапно вырос, возможно, это последствия загрязнения воздушного картриджа. Чтобы компенсировать недостающую мощность, электронный блок управления подает больше топлива в систему.

… о признаках загрязненного воздушного фильтра

Проблема увеличенного расхода топлива при забитом воздушном фильтре особенно выражена на автомобилях с карбюратором.

В современных моделях она менее опасна. Однако грязный фильтр может привести к отображению ошибок P0171 и P0172 на приборной панели.

Черный дым или пламя из двигателя

При дефиците воздуха в топливной системе часть смеси не сгорает полностью. Этот остаток вылетает из транспортного средства через выхлопную трубу. Поэтому при появлении черного дыма нужно очистить фильтр либо поставить новую деталь. Кроме того, вы можете столкнуться с искрами в конце выхлопной трубы и хлопающими звуками. Решить такие неполадки нужно в сжатые сроки.

При дефиците воздуха возникает черный дым.

Ощутимый запах бензина

Если при включении силового агрегата не хватает кислорода, несгоревшая топливно-воздушная смесь отправляется в выхлоп. Это сопровождается выделением запаха бензина. Симптом указывает на необходимость замены картриджа.

Пропуски зажигания

При дефиците воздуха из-за загрязнения очистного устройства не исключены пропуски в зажигании. Это связано с тем, что топливо сгорает не полностью и образуется сажа, которая накапливается на свече, препятствуя появлению нормальной искры для сжигания смеси. В результате двигатель хуже запускается, троит и работает рывками.

Виды воздушных фильтров

Устройство фильтра зависит от метода очистки и материала, который используется для задержания мелких частиц пыли. Появление синтетических материалов внесло некоторые изменения в виды воздушных фильтров, поэтому существуют такие способы очистки воздуха:

• Инерционно-масляный – имеет довольно простое конструктивное исполнение, в котором для очистки используется моторное масло. Поток воздуха, проходящий через фильтр, оставляет в масле мелкие частицы пыли. Такая конструкция предполагает многоразовое использование, которое зависит от степени загрязнения минерального масла. После выработки ресурса необходимо промыть устройство и заменить минеральную составляющую фильтра. Такая система воздушного фильтра имеет относительно большой вес и незначительные показатели удаления загрязнений, что делает её устаревшей и ограничивает использование;
• Бумажный – получил наибольшее распространение ввиду лёгкости и простоты конструкции. В этом случае фильтрующий материал содержит гофрированную бумагу пористой структуры. Использование подобного метода позволяет добиться хороших показателей очистки по всей площади бумаги. Такая конструкция даёт возможность задержать влагу и пылевые частицы размером до 1 микрона. Для увеличения ресурса такой фильтр имеет специальную пропитку, обеспечивающую неизменные показатели очистки в условиях высокой влажности или попадания масла. Использование подобной методики не допускает повторного цикла и выработки ресурса, а сильное загрязнение будет означать необходимость замены фильтра;
• Фильтр с нулевым сопротивлением – обладает некоторой схожестью с моделями, изготовленными из бумаги. Их основное отличие заключается в пониженном сопротивлении, которое на 60% меньше аналогичных способов очистки воздушного потока. По исполнению можно выделить тканевый или поролоновый воздушный фильтр, которые стали наиболее популярны. К достоинствам таких моделей следует отнести специфику их обслуживания: после промывки и пропитки специальным составом такое устройство можно продолжать использовать. Подобные модели могут создавать дополнительный шум при работе двигателя, но беспрепятственная подача воздуха положительно отражается на мощности силового агрегата.

Немного личного опыта

Еще будучи начинающим водителем, мне досталась достаточно бодренькая Шкода Октавия. При своих 2,0 литра ехала очень достойно. Отец купил себе Рено Дастер, поскольку для дорог их местности лучшего авто на тот момент было не найти. 1,6 литра, экономно, высоко и проходимо. Идеальное сочетание. Плюс багажник вместительный.

Моей радости не было предела. Это сейчас я сетую на свой Ниссан Х трейл, хотя по факту, если сравнивать со всеми теми проблемами, которые пришлось решать на Шкоде, нынешний «япошка» — вообще идеальное авто.

В какой-то момент заметил, что мощность заметно упала, машина не так реагирует на нажатие педали газа, как раньше. Одновременно с этим вырос расход. Советоваться с папой было бессмысленно. Не в обиду, отец. Но мастер из него примерно такой же, как и я. Что я сделал? Правильно. Открыл капот и с умным видом под него посмотрел. Все так делают, и я сделал. Хорошо иметь в друзьях опытного автомастера. Поехал к нему. Он сразу же поднял капот, что-то там открутил и со взглядом, полным осуждения, взглянул на меня. Проблема найдена — воздушный фильтр.

Теперь я знаю, что фильтры нужно менять и что они существенно влияют на автомобиль, будь то Фольксваген Пассат, Киа Рио, Опель Астра или какой-нибудь Рено Логан. Хочу поделиться своим опытом и наблюдениями с вами.

Как поменять воздушный фильтр?

Ваш автомобиль нуждается в воздухе, так же как и в топливе, однако, окружающий воздух содержит микрочастицы, а на дороге немало пыли, поэтому воздух в автомобиль поступает через воздушные фильтры, которые удерживают в себе пыль и насекомых. Регулярная замена или очищение воздушного фильтра через рекомендуемые производителем автомобиля интервалы времени будет позволять воздуху протекать свободно, и Ваш автомобиль буде всегда находиться в отличном состоянии. Воздушные фильтры стоят недорого, и их довольно быстро поменять, так что Вы сможете сделать это плановое техническое обслуживание самостоятельно. Итак, как же поменять воздушный фильтр?

1. Прежде всего в случае замены необходимо приобрести такой же фильтр, который установлен в Вашем автомобиле. Обратитесь к руководству пользователя или к консультанту магазина автозапчастей, если Вы нуждаетесь в помощи при поиске нужной модели фильтра.

2. Поставьте автомобиль на ровной поверхности и включите стояночный тормоз.Включите первую передачу (механическая коробка передач) или паркинг (автоматическая коробка передач) и выключите зажигание.

3. Откройте капот и зафиксируйте крышку капота рычагом.

4. Найдите корпус воздушного фильтра. Он, как правило, на большинстве моделей автомобилей расположен на верхней части двигателя. Только помните, что, если Вы перед этим ездили, то некоторые узлы под капотом могут быть очень горячими.

На старых автомобилях с карбюраторами фильтр, как правило, находится под громоздкой, круглой крышкой из пластика или металла. Более новые автомобили с системой впрыскв топлива, как правило, имеют квадратный или прямоугольный корпус воздушного фильтра, который можно найти немного от центра между передней решеткой радиатора и двигателем.

5. Снимите крышку воздушного фильтра. Ослабьте хомут, который закрепляет воздуховод. Выкрутите все винты, крепящие крышку воздушного фильтра. Некоторые модели имеют барашковые гайки, другие воздушные фильтры просто зажаты с системой быстрого освобождения (клипсами). Положите винты и другие мелкие части воздушного все вместе в безопасном месте, так чтобы Вы могли найти их позже. Потяните крышку из воздуховода и поднимите ее вверх так, чтобы она оторвалась от нижней части корпуса.

6. Выньте воздушный фильтр. Теперь Вы можете увидеть круглый или прямоугольный (чаще прямоугольный) фильтр, состоящий из хлопка или бумаги. Фильтры имеют резиновый ободок, который изолирует фильтр от его корпуса. Просто поднимите фильтр из корпуса.

7. Очистите корпус воздушного фильтра. Подключите воздушный шланг к компрессору или просто возьмите пылесос, чтобы продуть пыль в фильтре. Перед этим накройте идеально чистой тряпкой без торчащих волосков или куском резины конец воздуховода, чтобы туда не попадала пыль и грязь во время продувки.

8. Конечно, лучше заменить старый фильтр новым. Просто вставьте новый фильтр в корпус резиновым ободом вверх. Убедитесь, что края уплотнены резиновым ободом.

9. Установите на место крышку воздушного фильтра. Затем аккуратно в обратной последовательности установите воздуховод к фильтру. Убедитесь, что он закрепился на прямо и надежно, в противном случае Вы можете изменить характеристики работы двигателя. Затяните все винты или зажимы и проверьте, что Вы поставили все обратно вместе. После этого закройте капот.

10. После первой поездки рекомендуется проверить фильтр и его обод на загрязненность — если грязь остается на ободе, то это значит, что он лег неплотно в корпус.

Рекомендуется заменять фильтр каждые 50 000 км или примерно раз в год, хотя, в зависимости от марки и модели авто, а также от условий езды и климата местности данный диапазон может меняться. Так, если вы ездите в пыльном месте, то фильтр будет чаще нуждаться в замене.

Всё ещё не уверены, как именно выглядит воздушный фильтр в Вашем автомобиле, где он находится или как снять крышку? Если у Вас нет руководства пользователя или в нём не указана такая инструкция, то Вы можете найти копии руководства по техническому обслуживанию для Вашего автомобиля в интернете.

Ниже Вы можете посмотреть ряд видеороликов с инструкцией о том, как заменить воздушный фильтр на наиболее популярных марках и моделях авто.

Как заменить воздушный фильтр на Ниссан Кашкай?

Зачем менять?

Порой водители пренебрегают своевременной заменой воздушного фильтра, что приводит к поломке гильзо-поршневой группы и проблемам с топливной системой. Причиной неисправностей становятся мелкие частицы, которые попадают в камеру сгорания и образуют нагар. Они могут стать причиной механических повреждений поршня.

От количества поступающего кислорода зависит качество сгорания топлива. Если фильтрующий материал будет сильно загрязнен, то пропускная способность снизится и поступающего воздуха не будет хватать для качественного сгорания бензина.

Все названные причины требуют того, чтобы регулярно менять воздушный фильтр. Периодичность замены зависит от условий, в которых эксплуатируется автомобиль. В крупных городах большое количество смога, что является причиной быстрого засорения фильтра, то же самое происходит в сельской местности, где нет твердого покрытия. В небольших городах и поселках с твердым покрытием фильтрующий элемент можно дольше эксплуатировать. Влияет на засорение время года: летом фильтрующий картридж больше подвержен загрязнению, зимой меньше.

Указывать на необходимость замены может увеличенный расход бензина и плохая динамика автомобиля из-за снижения пропускной способности. Замену следует также делать в случае наличия механических повреждений на корпусе или порывов на картридже.

Проводим замену своими руками

Регламентом по техническому обслуживанию автомобилей Ниссан Кашкай установлено, что воздушный фильтр следует менять через 60 тысяч километров пробега. В условиях повышенной запыленности и загазованности замену необходимо выполнять через 15 тысяч километров или раз в год.

Что понадобится?

Для проведения процедуры прежде всего необходимо приобрести новый воздушный фильтр. Последние модели Ниссанов Кашкай оборудованы фильтрующими элементами панельного типа, они удобнее и эффективнее круглых. Изделие состоит из пластикового корпуса и бумажного фильтрующего элемента, размещенного в нем.

Новый фильтрующий картридж

На рынке большой выбор изделий. Наибольшей популярностью пользуются фильтры, в которых фильтрующий элемент – специальная гофрированная бумага. Благодаря волокнистой структуре бумаги молекулы воздуха легко проходят через нее, а частицы грязи и пыль оседают на волокнах. Срок службы изделий: 10 – 15 тысяч километров. При щадящей эксплуатации фильтр может прослужить до двух лет.

Кроме этого, у этих фильтров следующие достоинства:

• невысокая стоимость;
• простота установки;
• небольшой вес;
• удобство эксплуатации.

К недостаткам можно отнести неустойчивость к механическим повреждениям и влаге. Кроме того, они являются одноразовыми: не подлежат восстановлению. Для процесса замены не нужны специальные знания и навыки, поэтому с этой процедурой сможет справиться даже начинающий автомобилист, пользуясь инструкцией по замене.

Этапы

Перед началом процесса замены необходимо поднять капот и найти место расположения фильтрующего элемента. Он находится с правой стороны моторного отсека, если стоять передом к автомобилю, за аккумуляторной батареей.

Место расположения кассеты

Чтобы вытащить кассету, необходимо отстегнуть две защелки, которые ее удерживают. Освободив корпус от защелок, его вытягивают вверх.

Освобождаем от защелок

Затем из корпуса следует достать загрязненный фильтрующий элемент. Его необходимо осмотреть, чтобы определить степень загрязненности.

Вытаскиваем кассету

Если элемент засорен не сильно, то его продувают сжатым воздухом и вставляют обратно. Так как элемент бумажный, его нельзя подвергать влажной обработке. При значительном загрязнении выполняют замену. Кассету внутри необходимо почистить чистой тряпкой.

Достаем картридж и протираем корпус

При установке следует внимательно следить, чтобы внутрь не попали посторонние предметы. От правильности размещения фильтрующего элемента зависит продолжительность его эксплуатации, он должен плотно входить в кассету. Когда новый элемент установлен в корпус, его возвращают на прежнее место в моторный отсек и закрепляют защелками.

Вставляем на место кассету

Таким образом, процедура замены фильтра воздушного потока в автомобиле Ниссан Кашкай простая, не требующая никаких инструментов и навыков. Для качественной работы двигателя необходимо своевременно менять фильтрующий элемент по мере его загрязнения. Желательно через каждые 3 тысячи километров пробега делать его осмотр и продувать сжатым воздухом для удаления накопившейся грязи. Это продлит срок его службы.

В этом видео показано место расположения кассеты фильтра, а также рассказывается, как поменять фильтрующий элемент.
