На всех отечественных автомобилях, как известно, стояли всегда и стоят сегодня штатные карбюраторы фирм Вебер, Озон и Солекс. Они и сейчас пользуются востребованностью.На современном автомобиле Ваз 2107 стоит поплавковый карбюратор, в основном, фирмы Озон.

Попытаемся разобраться, из чего же он состоит? Прежде, чем приступить к его схеме строения, хотелось бы напомнить некоторым автолюбителям, что ремонт карбюратора ваз 2107 зависит от различных его модификаций. Не все они имеют одинаковую схему. Каждая имеет существенные различия. На автомобиле Ваз 2107 применяется, как правило, модификация ДААЗ 2107-1107010.Итак, схема узлов данной части автомобиля состоит из:

• автономной системы холостого хода;
• запорного клапана холостого хода;
• поплавковой камеры;
• эконостата;
• дроссельной заслонки;
• дозирующей системы;
• переходной системой обеих камер;
• отсеком отвода картерных газов.

Это основная система, которая должна быть известна каждому автолюбителю. А вот ниже приводится непосредственная схема устройства карбюратора, обеспечивающего двигатель горячей смесью.Устройство дозирующей камеры карбюратора состоит из:

• системы эконостаса;
• ускорительного насоса;
• поддержки пуска и прогрева двигателя;
• специальной поддержки холостого хода;
• специальной поддержки постоянного уровня топлива (поплавком);
• жиклеров воздушного и топливного типа;
• распылителя ВТС;
• диффузора;
• эмульсионной трубки;
• колодца.

Понятно, что каждый автомобилист должен уметь хотя бы поверхностно прочистить карбюратор своего ваз 2107. Ремонт карбюратора, видео инструкция процесса которого дана в этой статье, подразумевает прежде его правильную регулировку.И прежде, чем приступать к чистке, необходимо знать, что ничего прежде этого разбирать не рекомендуется.

Регулировка карбюратора

Карбюратор – это такая деталь автомобиля, которая нуждается в регулировке.Ее следует проводить в определенном порядке:

• сначала провести наружную чистку и мойку деталей карбюратора (жиклеры, игла вспрыскивания и т.д.);
• визуально осмотреть все элементы, дабы определить повреждения;
• прочистить сетчатый фильтр;
• промыть поплавковую камеру;
• провести отдельную продувку воздушных жиклеров;
• провести регулировку поплавковой системы;
• отрегулировать пусковой механизм;
• отрегулировать холостой ход.

Понятно, что снимать карбюратор в процессе регулировки не нужно. Если постоянно следить за карбюратором и чистить его, то грязь и пыль в него попадать не будут

, тем самым продлевая срок его эксплуатации и нормальную работу.

Проверка сетчатого фильтра

Это необходимость, которую рекомендуется проводить каждые 60 000 пробега автомобиля. Проверяют фильтр, заполняя горючим поплавковую камеру. После закрытия запорного клапана, отодвигается верхняя крышка фильтра, снимается клапан и очищается при помощи растворителя. После этого фильтр продувается сжатым воздухом.

Регулировка поплавковой системы

Ее нужно проводить в следующем порядке:

• проверяем положение поплавка и если нужно, выравниваем кронштейн (нередко он бывает деформирован);
• регулируем равномерное погружение поплавка в камеру;
• закрываем игольчатый клапан и рассматриваем регулировку;
• открываем крышку камеры;
• отодвигаем поплавок в сторону;
• дергаем аккуратно язык кронштейна (добиваемся того, чтобы расстояние между прокладкой крышки и поплавком было не менее шести миллиметров – если этого добиться невозможно, значит повреждена игла);
• открываем игольчатый клапан и смотрим на расстояние между ним и поплавком (оно должно быть примерно около 15 мм).

Данную процедуру возможно проводить прямо на Ваз 2107. Карбюратор, ремонт и регулировка поплавковой камеры которого, не дает необходимых результатов, подразумевает осмотр пусковой системы.

Регулировка пусковой системы карбюратора

Для того чтобы начать регулировку пусковой системы необходимо:

• снять воздушный фильтр;
• запустить двигатель;
• потянуть подсос;
• открыть воздушную заслонку на треть;
• установить обороты, равные 3200-3600 в минуту;
• опустить воздушную заслонку;
• установить частоту вращения меньше основного значения на 300.

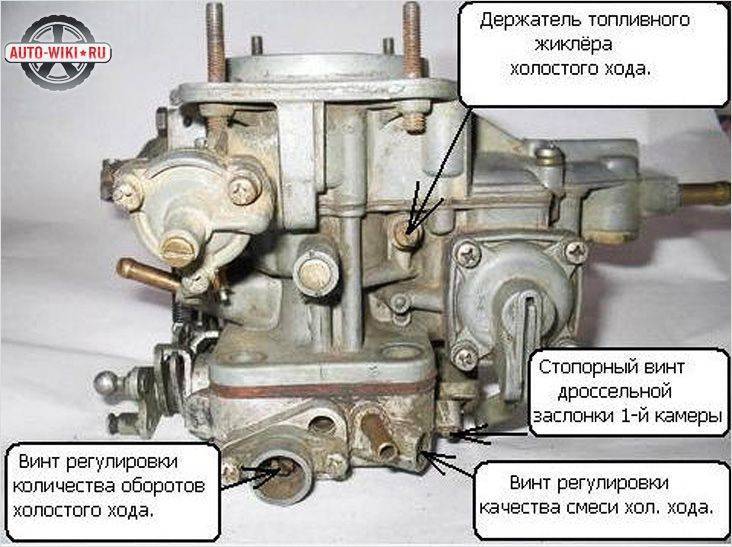

Регулировка холостого хода

Чтобы отрегулировать холостой ход, необходимо прогреть автомобиль Ваз 2107

. Ремонт карбюратора в данном случае будет подразумевать использование винта качества, который необходимо соответственно настроить. При этом другой винт, который регулирует количество, пока трогать нельзя.

Итак, начинаем:

• устанавливаем винт количества на 100 оборотов в минуту (это больший показатель обычного);
• заводим двигатель;
• регулируем винтом качества обороты до нормального значения.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

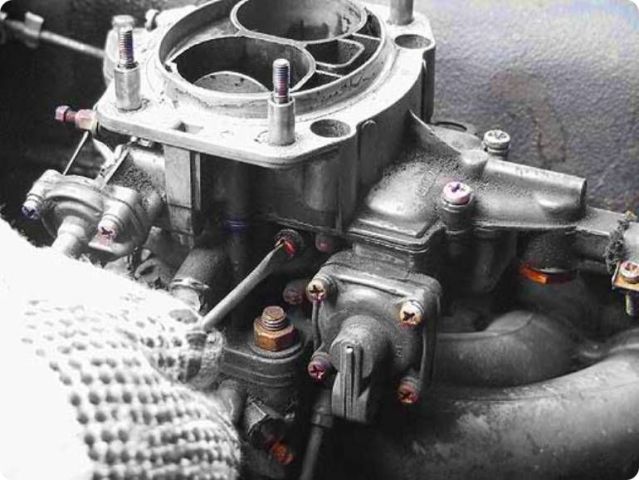

Демонтаж карбюратора

Для того чтобы выполнить многие настроечные и ремонтные работы, потребуется снять карбюратор

Неправильно выполненная операция может свести на нет все положительные изменения, поэтому важно учитывать некоторые особенности при снятии ДААЗ 2107. Демонтаж рекомендуется выполнять в такой последовательности:

• Снять гофрированный патрубок воздуховода.
• Удалить корпус фильтра вместе с очистительным элементом.
• Снять трос подсоса.
• Удалить шланг картерных газов.
• Отключить провода экономайзера ХХ.
• Снять трубку вакуумного регулятора опережения зажигания.
• Удалить шланг экономайзера.
• Отсоединить топливный шланг.
• Открутить гайки крепления карбюратора.

Когда все элементы крепления карбюратора будут отсоединены, осуществляется снятие карбюратора со шпилек.

Разборка и чистка узла

Разборка и чистка карбюратора осуществляется в такой последовательности:

• Открутить винты верхней крышки и разобрать карбюратор на 2 части.
• Выкрутить жиклеры и извлечь эмульсионные трубки.
• Выкрутить и извлечь распылитель.
• Удалить диффузоры.
• Открутить и извлечь распылитель ускорителя.
• Выкрутить болт топливного жиклера.
• Извлечь жиклер переходной системы.
• Открутить и извлечь топливный жиклер холостого хода.
• Открутить винты крышки ускорительного насоса.
• Разобрать ускорительный насос.
• Удалить возвратную пружину и фиксатор тяги.
• Снять пневмопривод.
• Открутить крепления нижней части карбюратора.
• Снять экономайзер и переключатель ЭПХХ.

Корпус разобранного карбюратора следует замочить в керосине, а жиклеры также промыть любым растворителем и продуть сжатым воздухом. После того как детали высохнут карбюратор собирается в обратном порядке.

Таблица тарировочные данные жиклеров ДААЗ 2107

Обозначение Карбюратора	Топливный главной системы	Воздушный главной системы	Топливный холостого хода	Воздушный холостого хода	Жиклер ускорительного насоса
I кам	II   кам	I             кам	II кам	I      кам	II кам	I  кам	II   кам	Топлив.	перепускной
2107–1107010; 2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40

Прочистка карбюратора ВАЗ 2107 без разборки

Освобождение от засора без разборки карбюратора позволит существенно сэкономить время, а также минимизировать вероятность повреждения внутренних деталей малоопытными автомеханиками. Для того чтобы выполнить прочистку необходимо:

• Снять воздушный фильтр и электромагнитный клапан.
• Надеть устройство распыления смеси специальную трубку и залить чистящее средство в жиклеры и внутренние части карбюратора.
• Подождать около 10 минут.
• Установить ранее снятые детали и запустить двигатель.

В большинстве случаев ремонт карбюратора ВАЗ 2107 не понадобится, если использовать качественное средство для очистки.

Самостоятельно регулировать карбюратор на вазовской классике совсем несложно. Если чистить это устройство регулярно по приведенной выше схеме, то мотор заводится без проблем даже в сильный мороз. Иногда настраивать карбюратор на семерке без замены вышедших из строя элементов не представляется возможным. В таких ситуациях необходимо использовать классический ремкомплект для ДААЗ 2107.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

• наружная мойка и чистка деталей карбюратора;
• осмотр элементов агрегата на предмет возможного повреждения;
• очистка сетчатого фильтра;
• промывание поплавковой камеры;
• очищение воздушных жиклеров;
• крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Как отрегулировать карбюратор на ваз 2107

Для настройки карбюратора необходимо потратить определенное количество времени. И     тут не нужно торопиться, а работать по определенной инструкции. Также стоит определить, что дает регулировка карбюратора на ваз 2107. При более точной настройке улучшатся характеристики двигателя.

И для этого нужно:

• в первую очередь устройство осматривают на наличие дефектов и поломок;
• далее чистят и промывают деталь;
• обязательно следует почистить специальный фильтр, который располагается в устройстве;
• промыть камеру с поплавком;
• воздушные жиклеры также чистят;
• регулируют систему поплавка и пуск карбюратора.

Теперь стоит рассмотреть все эти этапы более подробно:

1. Чтобы восстановить сетчатый фильтр необходимо провести следующие процедуры. Для этого используют бензонасос, то есть прокачивают карбюратор до тех пор, пока не закроется запирающий клапан. После этого его необходимо демонтировать и промыть с растворителем и тщательно высушить. Также здесь стоит учитывать, что если появятся провалы, это может послужить потерей мощности.
2. Теперь приступают к очистке поплавковой камеры, для этого применяют обычную резиновую грушу. И после промывки устройство необходимо просушить, и тут нельзя использовать тряпки для протирания, так как остается ворс. И есть ситуации, когда забиваются жиклера.
3. Не стоит забывать проверять запорную иглу, ее также прочищают при помощи груши. Эта процедура происходит на слух, чтобы определить, нет ли где пропусков воздуха, если проблема выявлена, то лучше сразу заменить корпус клапана или саму иглу.
4. Чтобы отрегулировать систему поплавка необходимо проверить его положение, при смещении можно немного сдвинуть с помощью специального держателя. Но для этого сначала проверить, чтобы был закрыт клапан иглы. После этого можно выставлять поплавок и прокладку люка. Лучше всего добиться разрешимых размеров в 15 мм. Все эти процедуры можно проводить, как со снятым карбюратором, так и ремонтировать на автомобиле.
5. Теперь следует отрегулировать пусковой системы, в этом случае также демонтируется воздушный фильтр, завести двигатель и убрать подсос, но не намного. Как уже ранее говорилось до 3,5 тысяч оборотов.
6. После идет настройка холостого хода, то есть винт качества, его закручивают сначала полностью, а после этого делают несколько оборотов по часовой стрелке. Затем двигатель прогревают до необходимой процедуры и полностью убирают подсос, и слушать, как работает двигатель. Если он начинает глохнуть, то винт качества следует немного ввернуть в обратную сторону. Здесь главное помнить, что все работы с винтами следует проводить, когда в автомобиле холостой ход, иначе начнет открываться дроссельная заслонка.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Настройка карбюратора ВАЗ 2107

Если причиной нестабильной работы двигателя ВАЗ 2107 является неисправность карбюратора, то отремонтировать силовой агрегат можно без привлечения квалифицированных специалистов. В большинстве случаев перебоев в работе мотора, регулировкой основных систем устройства можно полностью разрешить техническую проблему.

Регулировка ХХ карбюратора ДААЗ 2107

Если двигатель не заводится либо глохнет сразу после запуска, то такой диагностический признак указывает на неправильную работу карбюратора в режиме холостого хода. Восстановить функциональность системы питания двигателя на ХХ можно с помощью 2 винтов, при условии, что дозирующая система не забита мусором.

Регулировка карбюратора ДААЗ 2107 в режиме холостого хода осуществляется следующим образом:

• Запустить двигатель и прогреть его до рабочей температуры (если мотор глохнет, то следует вытянуть трос подсоса на максимум).
• Заглушить двигатель и полностью убрать подсос.
• Найти на корпусе карбюратора 2 регулировочных винта.
• Полностью закрутить винты.
• Открутить винт «качества» на 3 оборота, а винт «количества» смеси на 4 оборота.
• Запустить двигатель и вращением винта «количества» (находится над зеленой трубкой системы вентиляции картера) установить частоту вращения коленвала около 850 об/мин (устанавливается по штатному тахометру, находящемуся на приборной панели). Снижение оборотов холостого хода можно также добиться, если при выполнении регулировочных работ задействовать винт «качества».

На этом работу по настройке можно считать завершенной.

Регулировка поплавка карбюратора ДААЗ 2107

Если поплавок неправильно отрегулирован, то двигатель будет «заливать» либо устройства дозирования рабочей смеси не будет работать по причине отсутствия бензина в поплавковой камере. Для того чтобы убедиться в том, что этот элемент находится в исправном состоянии и правильно отрегулирован, потребуется демонтировать верхнюю крышку карбюратора.

Снятую крышку следует перевернуть и замерить расстояние от поплавка до картонной прокладки. Зазор должен быть равен 6 — 7 мм. При наличии отклонений осуществляется настройка карбюратора ДААЗ 2107 методом подгибания язычка, упирающегося в игольчатый клапан.

Поплавок карбюратора должен перемещаться в поплавковой камере без заеданий. Обеспечивается данное условие подгибанием крепления.

Правильно отрегулированный свободный ход поплавка также имеет большое значение, поэтому следует обязательно проверить этот параметр прежде, чем приступить к сборке карбюратора. Для выполнения этой работы можно использовать линейку. Вначале замеряется расстояние от нижнего дальнего угла поплавка до крышки карбюратора. Затем поплавок отодвигается вверх, и снова проводятся замеры. Разница в измерениях (ход поплавка) должна быть равна 8 — 9 мм. При несоответствии этому условию потребуется отогнуть упор, находящийся на корпусе поплавка.

Карбюратор 2107 – наладка механизма пуска и воздушной заслонки

Чтобы выполнить настройку ДААЗ 2107 потребуется заранее подготовить сверло диаметром 5 мм. Работа по наладке выполняется в такой последовательности:

• Снять воздушный фильтр.
• Включить подсос в карбюраторе (на полную).
• Установить сверло между стенкой первичной камеры и заслонкой.
• Если зазор будет существенно отличаться от значения 5 мм, то следует открыть доступ к регулировочному винту (находится под пробкой).
• Шлицевой отверткой осуществляется регулировка зазора между стенкой первичной камеры и заслонкой.

После завершения работы установить ранее снятые элементы.

Регулировка дроссельной заслонки ВАЗ 2107

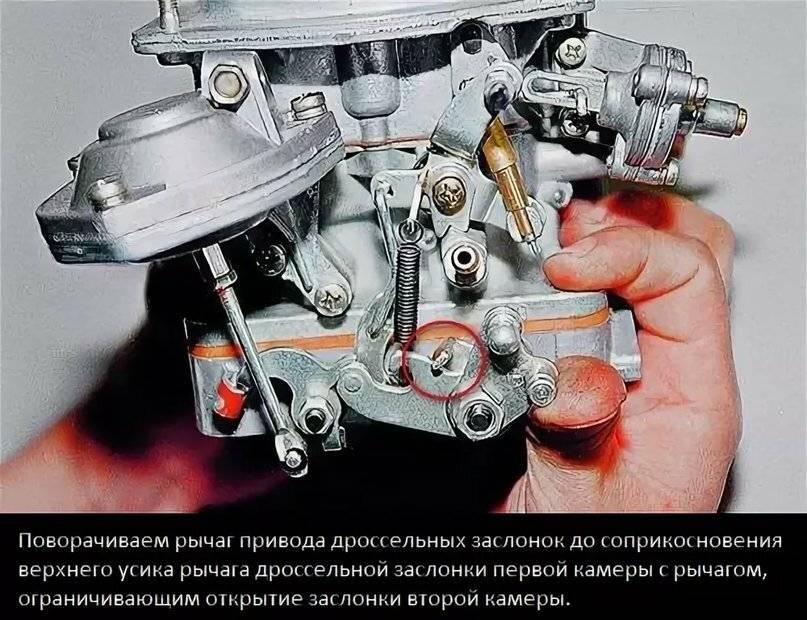

Для настройки дросселя понадобится медная проволока диаметром 0,7 мм и необходимый для демонтажа устройства набор инструментов. После снятия устройства с автомобиля слегка проворачивают рычаг управления дроссельной заслонкой и в образовавшийся просвет помещают медную проволоку. Если зазор окажется больше или меньше значения 0,7 мм, то следует немного подогнуть тягу, чтобы установить необходимое значение этого параметра.

Признаки неисправности карбюратора у машины

Признаки могут совпадать с другими проблемами в системе транспортного средства. Поэтому, чтобы не начать настройку нормального генерирующего узла, нужно выполнить тестирование других систем.

Возможные признаки неисправности агрегата топливоподачи:

• при раскрутке мотора не прогретого транспорта, он практически сразу же глохнет без дополнительной нагрузки на акселератор;
• машина захлёбывается, стоя на месте, если нет дополнительных оборотов;
• резкое давление на акселератор приводит не к разгону машины, а к провалу;
• на свечки попадает горючее;
• транспорт «жрёт» большое количество топлива, но мощность стала ниже, иногда а движении возникают рывки.

Чаще всего, когда неисправен или не настроен карбюратор, возникает сразу несколько перечисленных проблем в совокупности. Расход топлива наблюдается всегда если есть нарушение в системе. Чёрный дым из выхлопной трубы говорит о слишком обогащённой топливовоздушной смеси, создаваемой карбюратором. Обнаружив в автомобиле одну из представленных неисправностей, нужно сразу же приступить к ремонту машины. В противном случае значительно увеличится износ поршневой группы автомобиля. Процедура регулирования механизма имеет множество других нюансов, которые также будут важными, и все рассмотреть их в одной статье невозможно.

Разборка и чистка агрегата

Учитывая, что в нашем бензине количество примесей просто зашкаливает, чистка карбюратора ВАЗ 2107 превращается в необходимую процедуру. Ее можно проводить без демонтажа и разборки, а можно с полной разборкой устройства.

Очистка без демонтажа, видео.

Многие автовладельцы периодически обрабатывают карбюратор специальными чистящими средствами (карбоклинерами). Эти аэрозоли неплохо убирают отложения в зазорах, если, конечно, это не многолетние «наросты».

1. Двигатель должен быть заглушен и к началу работы остывшим;
2. Демонтировать корпус воздушного фильтра;
3. Гаечным ключом отвернуть на карбюраторе электромагнитный клапан холостого хода;
4. Карбоклинером обработать карбюратор: внешние поверхности, каналы жиклеров (через тонкую трубку), камеры, воздушные заслонки и т.д., до чего достанет;
5. Оставить на 10 минут, чтобы аэрозоль растворил отложения;
6. Запустить двигатель на пару минут. Поток бензина смоет остатки;
7. При необходимости процедуру повторить, предварительно подождав, пока остынет двигатель.

Если такая чистка не дала результат после двукратного применения, карбюратор придется снимать и чистить уже «по-взрослому», с разборкой.

Очистка со снятием, видео.

Как снять карбюратор, уже понятно. Теперь последовательность его разборки:

1. Снять верхнюю крышку, открутив пять крепежных винтов;
2. Выкрутить жиклеры и вынуть эмульсионные трубки;
3. Снять распылитель ускорительного насоса – открутить его, поддеть отверткой и вынуть;
4. Вынуть уплотнитель, который находится под клапаном;
5. Вынуть диффузоры из камер с помощью пассатижей или аккуратно выбить ручкой отвертки;
6. Выкрутить и вынуть винт ускорительного насоса;
7. Выкрутить держатель жиклера переходной системы, вынуть сам жиклер;
8. Выкрутить и вынуть топливный жиклер холостого хода;
9. Снять крышку ускорительного насоса: выкрутить 4 винта по углам, снять крышку и сам насос (диафрагму, толкатель, пружину);
10. С рычага пневмопривода снять возвратную пружину, затем фиксатор тяги, после чего пружину вывести из рычага привода дроссельной заслонки;
11. Снять пневмопривод, отвернув крепеж;
12. Открутить 2 винта, которыми нижняя часть карбюратора крепится к корпусу, снять нижнюю часть;
    Снять экономайзер и микропереключатель экономайзера с кронштейном;
13. Вывернуть винты регулировки количества и качества смеси.

На этом разборка карбюратора окончена. После этого можно приступать к очистке. Детали и корпус карбюратора, включая жиклеры, можно отмыть керосином, посадочные места жиклеров и сами жиклеры продуть компрессором. Желательно не чистить жиклеры проволокой, она может повредить отверстия и тогда жиклер придется менять.

Когда с металла смыты наслоения, можно провести осмотр на предмет коррозии, выработки и дефектов. Все детали, на которых есть признаки износа, необходимо заменить на новые. Сборка карбюратора производится в обратном порядке, затем делается регулировка и можно ставить его на место.

Признаки проблем с карбюратором

Пыль, загрязнения и сторонние частицы, попадающие внутрь карбюратора с топливом и воздухом, оседают на внутренних стенках каналов, которых в конструкции узла множество, что и приводит к нарушению функционирования. Конструкция карбюратора включает в себя ряд узлов, составные элементы которых со временем изнашиваются и повреждаются, что влияет на его работоспособность.
Признаки, указывающие на неисправность карбюратора:

• Затрудненный пуск мотора;
• Падение динамики набора скорости;
• Рывки, провалы при ускорении;
• Нестабильные обороты холостого хода;
• Самовольная остановка работы мотора;

Эти признаки дают и другие системы двигателя (та же система зажигания), но если карбюратор давно не обслуживался, то причина плохой работы мотора кроется в этом узле.

РЕГУЛИРОВКА КАРБЮРАТОРА ВАЗ 2107: ПОПЛАВКОВАЯ СИСТЕМА

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.
