Устанавливаем центральный замок своими руками

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Схема соединений БУ ЦЗ

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Стандартное подключение к ЦЗ

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Подключение к управляющим входам

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

  1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
  2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
  3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Вход IN1 настраивают программно

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Схема 3, самая сложная

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Предназначение и устройство центрального замка

Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

ПОСМОТРЕТЬ ВИДЕО

Центральный замок с дистанционным управлением состоит из:

  • входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
  • блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
  • исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.

Как привязать брелок?

После установки составляющих компонентов комплекса производится привязка радиопередатчика или пульта. Это устройство предназначено для управления системой, поэтому привязка позволит настраивать основные функции устройства. Процедура привязки выполняется по-разному в зависимости от особенностей и модели сигнализации. Сначала микропроцессорный модуль надо перевести в аварийный режим, при котором осуществляется техническое обслуживание системы.

Активация этого режима выполняется посредством ввода специальной комбинацией клавишей Валет либо Оверрайд. В зависимости от модели и производителя эта комбинация будет разной. Перед выполнением задачи отключается охранный режим сигналки. Клавиша кликается несколько раз, после чего выполняется активация системы зажигания. О входе в режим настройки сообщат звуковые импульсы сирены или мелодичный сигнал радиоприемника.

Затем потребитель кликает по нескольким клавишам приемопередатчика, номера кнопок отмечаются в сервисном руководстве. О привязке сообщат звуковые импульсы. Пейджер привязан и микропроцессорный модуль его запомнил. Аналогично выполняется процедура настройки остальных пультов.

Михаил Автоинструктор снял ролик с полным описанием процесса перепрограммирования радиопередатчиков охранных комплексов.

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

Где находится предохранитель?

Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.

Характеристика центрального замка

Принцип работы

Центральный замок с дистанционным управлением — это не компонент транспортного средства, а общее название схемы элементов устройства блокировки замков машины. Основным предназначением такой схемы является открывание и закрывание дверей в определенный момент. В зависимости от системы, центральный замок также может закрывать крышку бензобака. Примечательно, что блок управления центральным замком с пультом ДУ может включаться как при включенном, так и при выключенном двигателе.

Что касается принципа работы, то он состоит в следующем. Когда водитель поворачивает ключ в двери авто, запускается микропереключатель, который отвечает за защиту. Импульс от этого элемента системы передается на блок, а от него — на остальные компоненты устройства. Когда импульс попадает на блок, все исполнительные компоненты начинают работать, в результате чего осуществляется полная блокировка или разблокирование дверей. Следует отметить, что импульс, который поступает от переключателя на блок, не дает приводу включиться повторно (автор видео — Китай ruS).

Но при необходимости осуществить полную блокировку дверей автомобиля можно и бесконтактным методом. Чтобы сделать это, достаточно воспользоваться пультом ДУ — на нем находится специальная кнопка, которая передает необходимый импульс на антенну. Таким образом, блок центрального замка передает аналогичную команду исполнительным элементам для блокирования или разблокирования дверей. Если правильно подключить систему, то механизмы блокировки могут активировать узлы, отвечающие за автоматическое поднятие стекол.

Если транспортное средство попадает в ДТП, то блокировка устройства деактивируется в автоматическом режиме. В этом случае в работу включается так называемый пассивный блок, обеспечивающий полное открытие дверей при необходимости. Но если в результате аварии произошел сбой в функционировании одного из элементов, ЦЗ может попросту не сработать.

Особенности

После установки и подключения ЦЗ на авто вы сможете значительно упростить процедуру закрытия и открытия дверей. Все без исключения центральные замки являются универсальными устройствами, соответственно, проблем с выбором необходимого варианта у вас не возникнет. В стандартном комплекте находится основной модуль управления, непосредственно сам замок, а также электропривод для установки и подключения. Следует отметить, что любой ЦЗ всегда работать как от ключа, так и пульта ДУ, совместить такое устройство с сигнализацией — не проблема. Что касается пульта ДУ, то, как правило, после установки и подключения он может передавать сигнал на расстоянии не более 10 метров.

Для обеспечения большего комфорта при эксплуатации автомобиля модуль системы может быть дополнительно оснащен активатором. Активатор — это устройство для закрытия двери багажного отделения. Благодаря активатору открывать и закрывать пятую дверь будет еще удобнее. Как и в случае с обычным ЦЗ, активатор работает как от пульта, так и от ключа. Одной из особенностей такой системы является возможность кодировки тех или иных функций. К примеру, вы можете запрограммировать активатор или ЦЗ на то, чтобы эти элементы автоматически включались, если скорость транспортного средства превысит 80 км/ч.

Устройство

Что касается устройства системы с активатором и пультом ДУ, то основными ее составляющими являются исполнительные компоненты (актуаторы), входные регуляторы, а также непосредственно сам блок. В качестве входных регуляторов используются концевики (концевые выключатели), а также переключатели самой системы. Основным предназначением концевика является фиксирование настоящего положения двери авто, а также дальнейшая передача импульса на ЦБ (автор видео — Простые штуки).

Переключатели предназначены для выявления настоящего положения компонентов конструкции системы с активатором и пультом ДУ. На самом кулачке ЦЗ находится еще два переключателя, один из которых выполняет блокировку, а второй, соответственно, разблокирование. В системе есть еще два переключателя — они предназначены для запоминания положения ЦЗ. Последний переключатель устанавливается на фиксирующем компоненте положения рычажного устройства — он позволяет определить состояние двери.

Переключатели передают импульсы на ЭБУ, впоследствии они поступают на центральный модуль. Что касается такого компонента, как актуатор, то по сути это обычный электромотор постоянного тока, напрямую связанный с простым по своей конструкции редуктором. Помимо этих компонентов, в системе может использоваться и пневматический привод, но это более актуально для старых автомобилей Мерседес и Фольксваген.

Подключение сигналки к ЦЗ

Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:

Разъём на блоке сигнализации

В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.

Подключение к ЦЗ Volkswagen

Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.

Приводим схему подключения сигналки:

ЦЗ Volkswagen + реле сигнализации

Обратите внимание на следующее:

  • Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
  • Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
  • Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».

Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.

В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.

Подключение к ЦЗ Siber

Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:

  1. Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
  2. Команде «открыть» соответствует другое значение этого сопротивления;
  3. Когда команды не подаются, шнур ни к чему не подключен.

Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):

ЦЗ Siber + реле сигнализации

Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации. Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы)

Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).

Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:

ЦЗ Mazda + реле сигнализации

Здесь мы видим, что команде «закрыть» по-прежнему соответствует резистор «1 кОм». А вместо второго сопротивления используется перемычка (ноль Ом). А то, что на схеме показан «микрик», в принципе ничего не меняет.

Производить подключение обычно советуют возле БУ ЦЗ.

И это – неслучайно. Доступ к разъёму блока обеспечен всегда, поэтому можно будет вернуть всё «как было». Планируя вмешательство в схему, нужно думать о «путях к отступлению». Что, если сигнализация не сможет управлять ЦЗ (импульс слишком короткий)? Тогда, нужно будет выполнить демонтаж, и по возможности всё лучше оставить в «штатном» виде. Об этом требовании забывать нельзя.

Подключение сигналки в зависимости от типа ЦЗ

После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.

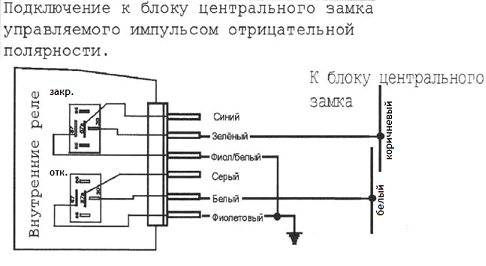

ЦЗ с минусовой полярностью

Добавить сигнализацию к центральному замку можно согласно следующей схеме:

  1. Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
  2. Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.

Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.

ЦЗ с плюсовой полярностью

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.

Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.

ЦЗ с реверсированием полярности

Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.

Схема подключения центрального замка к сигнализации предполагает свои особенности:

  1. Общая группа соединяется с управляющими проводками.
  2. Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые – к проводникам, направляющимся к блоку ЦЗ или кнопке.
  3. При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.

Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.

ЦЗ с пневмоэлектрическим компрессором

В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:

  1. Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
  2. После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового. Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты

К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ

Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком

Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Тонкости монтажа: общие положения

Как только подготовительные работы выполнены, начинается установка центрального замка. Для начала демонтируйте обшивку и пылезащитные шторы. Заранее покупайте в магазине защелки, которые придется менять. Теперь снимайте с аккумулятора подключенные клеммы, чтобы избежать замыканий в процессе работы. Да и вообще, процесс монтажа ЦЗ связан с большим объемом работ именно в электрической части.

Определитесь с точкой, где будет монтироваться ЦЗ. При выборе места принимайте решение по текущей позиции внутренних узлов стеклоподъемников, а также самих стекол. Учтите, что установленный механизм не должен создавать дополнительных препятствий для работы. В ряде случаев может потребоваться монтаж дополнительных кронштейнов, позволяющих фиксировать замок.

Как только место выбрано, закрепите замок с применением простых саморезов, после чего объединяйте устройство с тягой, подтягивающей и поднимающей кнопку закрытия дверей машины

Обратите внимание, чтобы устройство перемещалось плавно, без дополнительного трения.

Теперь настраивайте работу электрической схемы всего замка. Для начала оцените внешний вид активаторов и проводку, которая к ним подходит

Как правило, для управления и питания устройства предназначено четыре провода. Половина из них направляется в сторону кузова и отвечает за открытие/закрытие замка, а другие два — подключаются непосредственно к активатору.

Помните, что вся проводка системы должна быть защищена от внешних воздействий и случайного перетирания. Для этого обязательно прячьте ее в специальную гофру. Ставить дополнительную защиту не стоит — она уже имеется в автомобиле. Ее несложно отыскать между дверью и стойками кузовной части.

Все провода запускайте в гофрированную трубку, и направляйте под настил машины к приводу, который управляет ЦЗ. Чтобы исключить ошибки с подключением, используйте информацию из инструкции к устройству. Учтите, что для каждой модели требования индивидуальны. При этом не торопитесь закрывать обшивку на дверях. Выполняйте эту работу после комплексной проверки системы, для чего требуется подсоединить клеммы к АКБ.

Сразу убедитесь, правильно ли подрегулированы фиксаторы, которые направляются от тяги ЦЗ. Если все нормально, этот этап работ успешно завершен. Более подробная инструкция по подключению рассмотрена ниже.

Настраиваем на стабильную работу

После установки и подключения необходимых компонентов противоугонной системы необходимо произвести её настройку. Эта работа заключается в регулировке датчика удара. На датчике располагаются специальные регулировочные винты, которыми настраивается чувствительность сигнализации к ударам и другим воздействиям относительно корпуса автомобиля. Чтобы правильно отрегулировать сигнализацию, произведём следующие действия:

  1. Отключаем аккумулятор.

  2. Выключаем режим охраны и входим в режим программирования.

  3. Следуя инструкции, вносим необходимые изменения, которые устройство сохраняет в своей памяти.

  4. Шкала чувствительности имеет несколько уровней, обычно их бывает десять.

  5. Регулировку производим при помощи кнопок или винтов, смотря какого типа сигнализация установлена.

  6. Если на шкале видим ноль, это означает деактивацию датчика.

  7. Если цифра равна десяти, значит, чувствительность максимальная.

  8. По заводским настройкам шкала чувствительности имеет примерно 4-й или 5-й уровень.

  9. Регулируем датчик, постепенно уменьшая или увеличивая степень восприятия.

  10. Пробуем несколько раз слегка ударить ладонью по кузову.

  11. Определяем степень силы воздействия, при которой срабатывает датчик.

  12. Если необходимо, проводим повторную проверку для более точной корректировки.

Видео: автосигнализация своими руками

https://youtube.com/watch?v=N2qpDNnMTqM

На этом мы завершаем обзор установки, подключения и регулировки автомобильной сигнализации и приступаем к практическим действиям.

Даже если автомобиль постоянно отдыхает в гараже или на охраняемой парковке, это не панацея от угона или взлома. К сожалению, угонщики очень изобретательны. Угнать авто могут и со стоянки, и даже с хозяином внутри салона. Случается, что машину угоняют среди дня на оживлённой трассе, выкидывая из неё водителя. В том числе воруют и грабят автомашины, которые оснащены новейшей сигнализацией. И всё же, чем сложнее система охранной защиты, тем менее вероятно, что ваш железный конь станет добычей хищников. Поэтому не стоит пренебрегать современными устройствами сигнализации, чтобы сохранить свой автомобиль целым и невредимым. Тем более установить охранную защиту можно не только с помощью автосервиса, но и собственными руками. Творческого настроя, успешной работы и удачного вождения!

Ещё один тип центрального замка, 4-ый: вакуумный

Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.

Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс  – на этом же проводе должна появиться масса при закрытии.

Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации.

Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться.

Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.

Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.

Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.

Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.

Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.

И ещё: (это чисто наше мнение) впаяться куда-нибудь для управления центральным замком  – это последнее, если уже нет других выходов. Лучше постараться всё сделать вне блоков с помощью реле, диодов, транзисторов и т.п.

В крайнем случае, есть же такие модули согласования, которые позволяют подключить сигнализацию к автомобилю через CAN! Используйте их.

Установка центрального замка – делаем правильный выбор

Выбирая столь важный и удобный элемент вашего автомобиля, вам, прежде всего, необходимо определиться с фирмой-производителем, так как, отдав предпочтение дешевому китайскому изделию, не стоит рассчитывать на его долгую и качественную работу

Еще стоит обратить внимание и на опции, дабы не переплачивать за то, чем пользоваться не будете, а иногда они будут раздражающе ненужными. Правда, управление замком программируется при установке, и вы вполне можете попросить их не настраивать вовсе

Также возьмем на себя смелость рассказать о некоторых хитростях таких механизмов. Очень удобной является функция дожима автостекол, но только при наличии стеклоподъемников. Ведь нередки случаи, когда мы при движении чуть приоткрываем окна для ненавязчивой вентиляции, а потом забываем их закрыть. Также полезна опция запирания всех дверей во время набирания скорости автомобилем, это особенно актуально при наличии детей.
