Особенности роторного мотора
В основу конструкции положен ротор треугольной формы, каждая из граней которого имеет выпуклость (треугольник Рёло). Ротор вращается по планетарному типу вокруг центральной оси — статора. Вершины треугольника при этом описывают сложную кривую, именуемую эпитрохоидой. Форма этой кривой обуславливает форму капсулы, внутри которой вращается ротор.
У роторного мотора те же четыре такта рабочего цикла, что и у его конкурента — поршневого мотора.
Камеры образуются между гранями ротора и стенками капсулы, их форма — переменная серповидная, что является причиной некоторых существенных недостатков конструкции. Для изоляции камер друг от друга используются уплотнители — радиальные и торцевые пластины.
Если сравнивать роторный ДВС с поршневым, то первым бросается в глаза то, что за один оборот ротора рабочий ход происходит три раза, а выходной вал при этом вращается в три раза быстрее, чем сам ротор.
У РПД отсутствует система газораспределения
, что весьма упрощает его конструкцию. А высокая удельная мощность при малом размере и весе агрегата являютсяследствием отсутствия коленвала , шатунов и других сопряжений между камерами.
Двигатель BRM H16
Используется: с 1966 года
В 1966 году британская команда Формулы-1 British Racing Motors представила странный новый мотор для своего болида, который назывался BRM H16. Конструкция мотора, по сути, представляла два плоских восьмицилиндровых двигателя, установленных друг над другом. Каждый из них оснащался отдельным коленвалом, к которым были присоединены шестерни, что делало всю конструкцию очень тяжелой.
Этот мотор устанавливался на Lotus 43 (на фото), за рулем которого сидел Джим Кларко, ставший в 1966 году победителем Гран-при США. Однако это была единственная победа болида с двигателем H16. Вскоре разработка этого мотора прекратилась в пользу более прогрессивного двигателя V12.
Двигатель Фролова: мотор без шатунов и коленвала
Основным принципом В. Фролова, который был положен в основу его разработок, является то, что коленчатый вал является далекой от совершенства деталью. По этой причине талантливый инженер детально изучил конструкцию двигателя Баландина, после чего предложил ряд собственных доработок.
С учетом того, что недостатком бесшатунного мотора Баландина оставались повышенные требования к точности изготовления эксцентрика, на начальном этапе Фролов существенно модернизировал данный узел преобразования. Однако далее был признан факт, что полностью избавиться от недостатков схемы мотора Баландина крайне сложно.
При этом Фролов не остановился на достигнутом, а также не оставил мысль избавиться от коленвала
Дальнейшие поиски надежных и эффективных механизмов преобразования привели к тому, что изобретатель обратил внимание на механизм ткацкого станка
В результате был создан сегментно-роторный мотор, в основу которого были положены как заимствованные и доработанные, так и собственные идеи. Полученный двигатель не имеет коленвала, вместо данной детали используется механизм, который по принципу действия и своему устройству похож на шарнир разных угловых скоростей. Такое устройство более известно под названием шарнир Гука.
Вращающиеся детали в таком двигателе Фролова работают благодаря использованию подшипников качения. Что касается смазочной системы, моторное масло подается под крышки клапанов, затем стекает, осуществляя смазку и отвод лишнего тепла. Чтобы масло хорошо охлаждалось, перед двигателем также отдельно установлен масляный радиатор.
Объем бедствий
Капиталка бывает частичная и полная. Чтобы определить, какой ремонт нужен мотору, надо провести контрольные замеры и дефектовку — начать с состояния цилиндров и люфтов поршней в них, осмотреть вкладыши и замерить диаметр шеек коленвала, оценить зазоры в поршневых пальцах. При частичной капиталке обычно ограничиваются заменой поршневых колец, вкладышей, сальников, прокладок. При полной переборке список получается намного длиннее, и объем работ существенно больше. Выше, соответственно, и стоимость ремонта.
Полная капиталка
Последовательность действий при полной капиталке следующая. Сначала двигатель снимают с машины. Дороже всего эта операция на полноприводных автомобилях с автоматическими коробками передач.
Преимущества и недостатки ДВС
- Если говорить о преимуществах двигателей внутреннего сгорания, то на первое место выйдет удобство для пользователя. За столетие бензиновой эпохи мы обросли сетью АЗС и даже не сомневаемся, что всегда будет возможность заправить машину и ехать дальше. Есть риск не встретить заправочную станцию – не беда, можно взять с собой бензин в канистрах. Именно инфраструктура делает использование ДВС таким комфортным.
- С другой стороны, заправка двигателя топливом занимает пару минут, проста и доступна. Залил бак – и едь себе дальше. Это не идет ни в какое сравнение с подзарядкой электромобиля.
- Способность служить долго при грамотном обслуживании – то, чем могут похвастаться знаменитые двигатели-миллионники. Регулярное своевременное ТО способно сохранить работоспособность мотора на очень долгий срок.
- И, конечно, не будем забывать про милый сердцу рев мощного мотора. Настоящий, честный, совершенно не похожий на озвучку современных электрокаров. Не зря же некоторые автоконцерны специально настраивали звук двигателей своих машин.
- Конечно, это низкий КПД — в пределах 20-25%. Самый высокий на сегодняшний день показатель КПД среди ДВС – 38%, который выдал двигатель Toyota VVT-iE. По сравнению с этим электромоторы смотрятся гораздо выигрышней, особенно с системами рекуперативного торможения.
- Второй значительный минус – это общая сложность всей системы. Современные двигатели давно перестали быть такими «простачками», как описывается в схеме классического ДВС. Наоборот, требования к моторам становятся всё выше, сами моторы – более точными и сложными, появляются новые технологии и инженерные решения. Всё это дополнительно усложняет конструкцию двигателя, и чем она сложней, тем больше в ней слабых мест.
Так что, если раньше сосед дядя Вася перебирал двигатель своей «копейки» самостоятельно, но на новеньких современных машинах вряд ли кто-то полезет в тонкую систему ДВС без специального оборудования и инструментов.
И, наконец, нефтяная эра сама по себе отходит в прошлое. Не зря же растут требования к экологической безопасности транспорта, а заодно и эффективность солнечных батарей. Да, бензиновые и дизельные моторы еще не скоро исчезнут с улиц, но уже Европа борется за внедрение электромобилей, благодаря которым человечество когда-нибудь забудет слово «бензиновый смог».
Электродвигатели
О них столько разговоров. В США компания Tesla — самая дорогая автомобильная компания мира. По стоимости своих акций она стоит столько же — сколько половина всех автокомпаний мира. Но это скорее плод удачной рекламы.
На самом деле у них пока всего один серийный завод в Шанхае. Который производит порядка 100 тысяч автомобилей в год.
Электромобилей как таковых менее 1% в мире.
Ещё два завода достраивают в Техасе (для потребностей самих США) и Берлине. Чтобы подвинуть продажи немецкой тройки: Мерседес — БМВ — Фольцваген.
Но больше всех в мире электромобилей производят в Китае! Там это серьезная госпрограмма на уровне правительства. Опять же там живет каждый 5-ый житель Земли. Города задыхаются от смога выхлопов ДВС и угольных ТЭЦ.
Россия Китаю подвела газопровод «Сила Сибири» и китайские ТЭЦ, как и в России массово перешли на газ.
А ДВС они меняют на электромобили. У них зарядки на каждом углу. В домах, на работе, около каждой кафе.
Так что далеко не США и Европа, а именно Китай безо всякой рекламы — производит и эксплуатирует до 80% элетромобилей в мире.
Да у них запаса хода каких-то 100-200 км, единицы около 300 — 500 км. У той же Тесла от 500 до 1000. Но за счет массовости производства — китайские электромобили самые дешевые. Пусть и неказистые. Но экология от уменьшения выхлопов — возрождается.
Так что пока нельзя сказать что электродвигатель — это двигатель будущего.
Новый двухцилиндровый двигатель с двумя коленвалами обещает 265 «лошадей»
Что делает классический коленчатый вал, вероятно, не стоит рассказывать. Он преобразует поступательное движение поршней во вращательное, которое затем приводит в движение колеса. Однако есть у него свои недостатки. Избавиться от них предлагает Дэн Герни, 84-летний бывший гонщик Формулы-1, запатентовав конструкцию двухцилиндрового двигателя с двумя коленчатыми валами.
Каждый поршень вращает «свой» вал, однако вращаются они в разные стороны. Их хвостовики соединены через шестерню, а дальше как обычно. Цилиндры расположены друг относительно друга под углом 90 градусов.
Названный MC4S, четырехтактный двигатель обещает быть более устойчивым и надежным в работе, но самое главное, противовесы коленчатых валов, вращающихся в противоположном направлении, должны погасить нежелательные силы, вызывающие качение и вибрацию, и исключить гироскопический момент, который возникает при наклоне двигателя. Впрочем, последнее преимущество больше касается мотоциклов и вертолетов, чем автомобилей, так как в четырех-колесных транспортных средствах агрегат наклоняется лишь на несколько градусов.
Двигатель Герни имеет 1 800 кубических сантиметров объема, диаметр поршня 127 мм и ход поршня 71 мм. Эти параметры позволяют развить высокую скорость, но, так как Герни разрабатывал его с учетом надежности и долговечности, скорость ограничена 9 000 об/мин. Такой агрегат обещает высокую мощность. Конструктор говорит о 265 л.с., полученных без турбонаддува.
Впечатляющая производительность является следствием особой конструкции головки цилиндров. Разработчик изучил более 200 вариантов расположения клапанов и нашел самое оптимальное. Седло выпускного клапана сужается, что приводит к ускорению потока воздуха. Впускной же клапан расположен ближе к центру цилиндра, благодаря чему топливная смесь лучше смешивается и более равномерно распределяется по камере сгорания. К слову, используя стандартную головку цилиндров, двигатель развил лишь 191 л.с.
На самом же деле, производительность не являлась приоритетом. Герни ставил целью создание надежного двигателя с максимальным временем работы без ремонта. Надежность должна быть обеспечена плавностью работы и отсутствием вибрации, за счет чего уменьшается изнашиваемость деталей.
Герни собирается построить пять прототипов. Первый должен пойти на тестирование в июле этого года. Затем автор патента собирается обговорить использование изобретения с одним из автопроизводителей, ведь такая компоновка может быть применена как к четырехцилиндровому, так и 6- и 8-цилиндровым V-образным блокам.
avtomaniya.com
Технология шлифовки
Как было отмечено ранее, процесс достаточно сложный и ответственный. Начинать шлифовку нужно со самого слабого места. В большинстве случаев это коренные или шатунные шейки. Особенно это касается шеек малого диаметра, не имеющих полноценного противовеса. Они изнашиваются в самую первую очередь. Если же восстановление раньше уже имело место, то начинать нужно с некондиционных точек. К примеру, с хвостовика коленчатого вала. Обусловлено это тем, что можно потерять параллельность шеек и все нужно будет переделывать.
Некоторые компании ведут сбор информации о моторах, шлифовка коленвалов которых не дала должного результата и ДВС быстро вышел из строя. Чаще всего причиной служит трещина, которая начинается от галтели в месте обработки и переходит в нетронутую шлифовкой область. Причина — некачественная работа специалиста
Особенное внимание стоит уделять современным форсированным двигателям
Как видит работу мотора без коленвала Баландин?
Рассмотрим основные элементы и принцип работы таких чудо-агрегатов. Идеально гладкий поршень, на поверхности которого нанесена специальная волнообразная выемка, насаживается на вал. Сюда фиксируется и золотник. Его крепят посредством болтового соединения. Сверху поршня надевается гильза. Вся конструкция помещается в корпус. В его верхней части предусмотрена специальная выемка, куда и устанавливается ролик, а затем она закрывается крышкой на болтах.
Имеется головка, в которую вставляется свеча зажигания. С боковой стороны устанавливается глушитель, который тоже фиксируется посредством четырех длинных болтов. С противоположного торца от головки устанавливается система зажигания и соединяется со свечей посредством тонких трубок. А рядом сбоку крепится карбюратор.
Свечи зажигания для мотора Баландин
Если желаете более наглядно ознакомиться с принципом работы двигателя без коленвала, видео с подробной схемой мы разместили чуть ниже, а сейчас опишем этот процесс в общих чертах. Поршень делает возвратно-поступательные движения. Вал и поршень имеют сквозные отверстия, расположенные в одной плоскости. В них вставляется цилиндр, благодаря которому обеспечивается жесткое соединение. Поэтому при вращении вала вокруг своей оси такие манипуляции испытывает и прикрепленная к нему деталь.
Топливо поступает из бензобака в карбюратор, где распыляется через специальный клапан и перемешивается с воздухом. Когда поршень движется в сторону головки, открывается впускное окно и топливно-воздушная смесь поступает в подпоршневое пространство. Затем окно закрывается, а горючее сжимается вследствие изменения движения детали в противоположную сторону. В это время открывается продувочное окно, и смесь поступает в камеру сгорания, где опять происходит ее сжатие, обусловленное движением поршня.
Поршни двигателя без коленвала
Когда поршень находится в крайнем положении, в камере возникает огромное давление и горючее воспламеняется. Этот мини-взрыв толкает поршень в противоположную сторону. Пройдя немного, он открывает канал, через который отработанные газы покидают камеру сгорания. И этот процесс циклично повторяется на протяжении всей работы движка.
Технически подкованным людям при просмотре видеодемонстрации наверняка бросаются в глаза некоторые слабые места такой разработки. И конструкторы продолжают искать пути к повышению надежности и устойчивости такого механизма. Анализ крупных салонов последнего десятилетия показывает, что гиганты автопрома усердно трудятся над совершенствованием мотора. Поэтому есть надежда, что двигатели внутреннего сгорания без коленвала совсем скоро получат реализуемую и надежную конструкцию и автопарк всего мира существенно изменится.
<center>
- https://drivertip.ru/osnovy/kak-rabotajut-dvigateli-bez-kolenvala.html
- http://krutimotor.ru/dvigatel-bez-kolenchatogo-vala/
- https://carnovato.ru/super-dvigatel-vnutrennego-sgoranija-kolenvala-video/

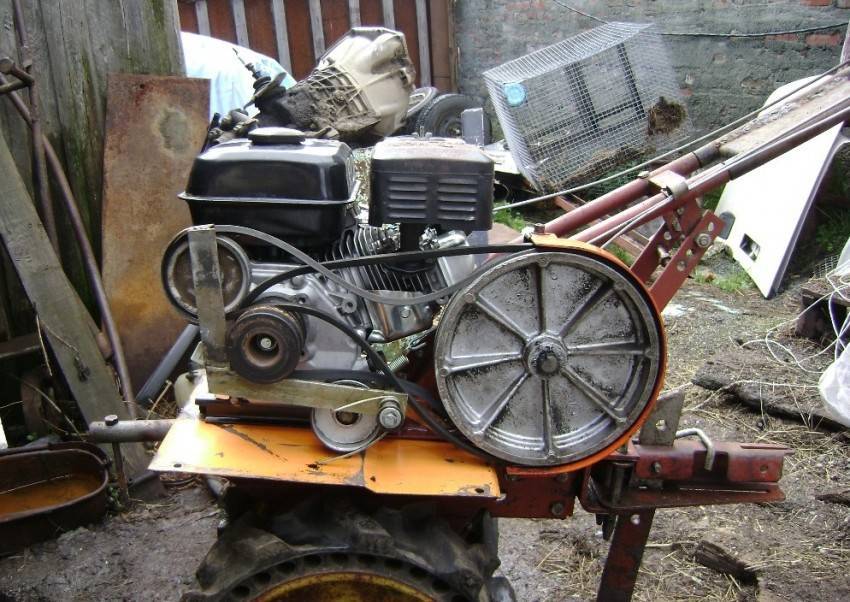

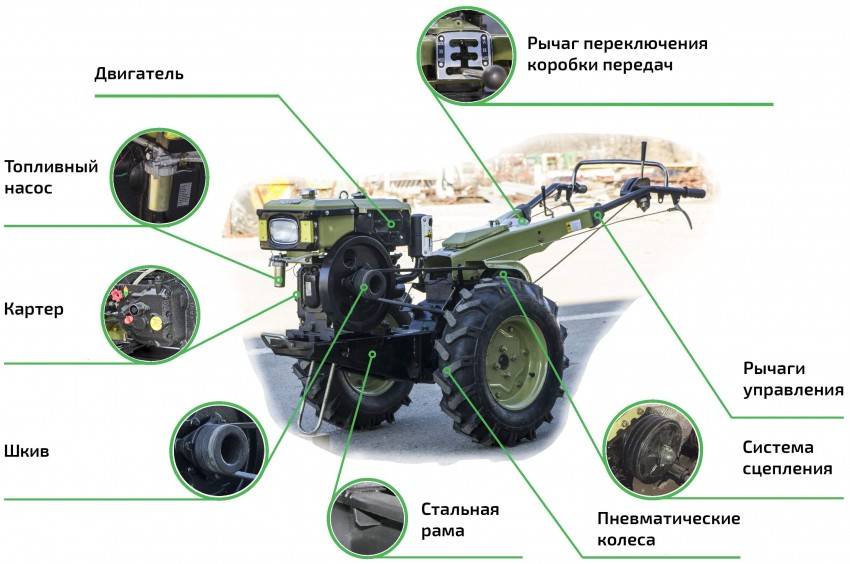

Внимание мотоблокам
Мотоблоки выполняют большой объем работ, причем работают на высоких оборотах на пахоте, культивации запущенных участков. А с тележкой под загрузкой в нее до двухсот кг веса передвигаются по бездорожью, грязи снегу.

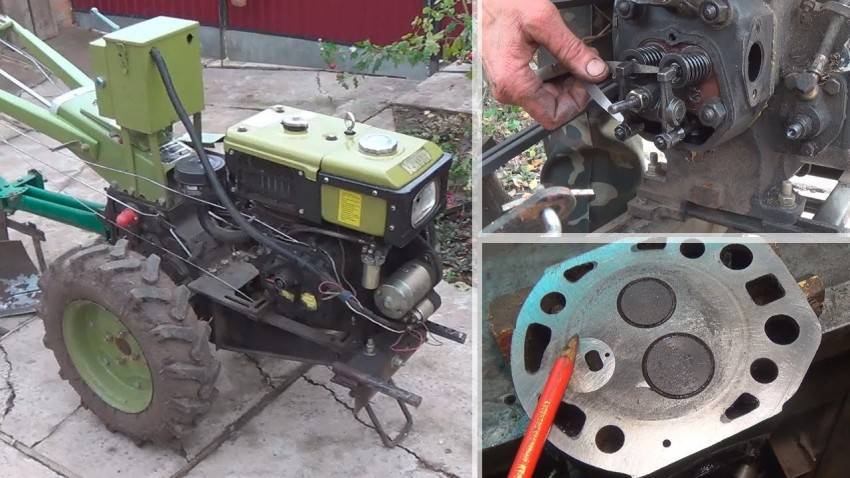

Поэтому текущий ремонт двигателей мотоблоков своими руками приходится выполнять почти ежегодно. Он сходен с «жигулевским» по функциональности, но только на одном цилиндре. В нем нет водяного охлаждения, масло так же смазывает коленвал и поршень.
Возможна замена фильтра бензонасоса, в последнем замените ремкомплект, поскольку мотоблок «глотает» гораздо больше пыли, чем «жигуль» на асфальте.
Уязвима при такой эксплуатации и цепная передача от ДВС на ходовую. Цепь должна быть в запасе и храниться вместе с ключами.
Двигатель без распредвала. Долой стереотипы!
Что еще дает такая система. Ввиду того, что двигатель может быть компактнее, отсутствие распредвала дает экономию место, значит и дизайн кузова можно изменить.
А тот плюс, что нам подарен значительно больший момент, т.е. мощность, то необходимые лошадиные силы можно извлечь и из меньшего числа цилиндров, соответственно размер станет еще меньше. И маленький моторчик спрятать под сиденьем))).
Эта система в любой момент может быть установлена на любой двигатель любого производителя, выкинув распредвал со всеми причиндалами. Увеличить мощность на 30%, а это не мало!
Но самое экзотическое, перевести его в двухтактный, при этом в 2 раза увеличить мощность!!!… всего лишь просто переключив программу!
Фон Кёнигсегг работает над идеей автомобиля с двумя баками под разное топливо, и с разными системами питания, бензинового и дизеля, и даже с переходом на биотопливо.
Но верх фантазии Кёнигсегга конечно пневматический гибрид – это что-то! О чем он мечтает?
О том, чтобы по специальной программе настраивалась определенная конфигурация клапанов, при которой ДВС превращается в компрессор.
Принцип такой: при торможении двигателем, воздух закачивается в баллон, аккумулируя давление. А потом этот воздух использовать для движения или разгона автомобиля, так же использовать его в турбонаддуве, если нужно на время увеличить мощность двигателя.
Независимые клапаны, это еще и надежность. В такой компоновке не случится обрыв ремня ГРМ и поршня никогда не встретятся и не сломают друг друга.
Тот самый, старенький Saab, на котором ездит Кристиан, проехал уже 60000 км., испытал жару и мороз и очень не плохо себя чувствует. Его головка блока родная, но переделанная под независимые клапаны, с неё убрано все лишнее и проточены нужные каналы для пневматики и гидравлики.
Ощущение от тест драйва Saab: Ведет себя как дизель на 3000 об/мин., крутящий момент просто бешеный.
Почему мы хотим избавиться от коленчатого вала
Отчего же таким ненавистным устройством является коленчатый вал, который ещё называется кривошипно-шатунным механизмом? Почему все так упорно желают избавиться от него? Главная причина скрывается в присутствии чрезмерного бокового усилия, которое приходится на стенки цилиндра. Эта особенность обуславливает наличие ряда негативных факторов:
- сокращение долговечности поршневой системы и её ускоренный износ;
- увеличение потерей, которые приходятся на трение;
- снижение КПД.
Чтобы убрать все эти отрицательные моменты, необходимо создать такой агрегат, конструкция которого будет предполагать возвратно-поступательные движения без углового качения.
Свободнопоршневой двигатель машины
Такие механизмы уже существуют в большом количестве. Далеко не все из них могут применяться на практике, лишь некоторые экземпляры достойны внимания. Мы выбрали две модели двигателей без коленвала, презентация которых всколыхнула общественность.
Бесшатунный двигатель Баландина
Первый достойный двигатель без коленвала, который сейчас ложится в основу многих разработок и изобретений, носит имя Баландина. Суть функционирования такого механизма заключается в преобразовании движений возвратно-поступательного типа. Это стало возможным за счёт наличия специального эксцентрического механизма. К этой детали предъявляются высокие требования, которые делают силовой агрегат дорогим и недоступным для широкого использования.
Конструкция является особенной, для неё характерны уникальные характеристики, о которых мы как раз сейчас будем говорить:
- шатуны заменены на поршневые штоки, они жёстко скрепляются с поршнями;
- поршневые штоки аналогично шатунам охватывают шейки с коленвала;
- по обе стороны от подшипника штока располагаются ползуны, которые за счёт направляющих свободно скользят;
- поршень является обоймой для уплотнительных колец, которые располагаются между цилиндром и поршнем.
В такой конструкции отсутствуют боковые усилия, за счёт чего допустимо сокращение размеров поршня. Сам мотор демонстрирует высокую производительность, является экономичным и характеризуется ёмким ресурсом. Также конструкция становится компактной и более лёгкой. О недостатке мы уже говорили, он заключается в высоких требованиях относительно точности эксцентрика.
Многие специалисты работают над усовершенствованием этого механизма, используя его в качестве основы для своих изобретений.
Двигатель Фролова — мотор без шатунов и коленвала
Этот гениальный человек считал коленвал совершенно неидеальной деталью, которая нуждается в серьёзной доработке или, вовсе, является лишней в ДВС. Инженер долго и тщательно изучал конструкцию механизма Баландина. Эти наблюдения натолкнули его на создание другого механизма.
Бесшатунный мотор Баландина
Фролов изначально модернизировал эксцентрик, чтобы в дальнейшем его требования к точности не стали проблемой. Полностью убрать недостатки, характерные для двигателя Баландина, является крайне сложной задачей, даже для Фролова. Украинский инженер продолжил свои разработки, в надежде полностью убрать из механизма коленвал
Его внимание привлёк механизм, который используется в ткацких станках
Результатом длительной и плодотворной работы стал сегментно-роторный механизм. В его структуре отсутствует коленвал, он заменён элементом, напоминающим шарнир с разными угловыми скоростями. Такой механизм известен, как шарнир Гука. Вращение деталей в двигателе внутреннего сгорания Фролова обеспечивается подшипниками качения.
Модель мотора без коленвала
Эра эволюции ДВС только начинается, и пока неизвестно, что нас ожидает в конце. Существующие наработки показывают хороший старт и дают повод надеяться на великие открытия. Возможно, уже не за горами момент, когда будет изобретён вечный двигатель.
Принцип работы
Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.
Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.
Принцип работы четырехтактного двигателя
Такты четырехтактного двигателя
Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации
Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта). Это впуск, сжатие, сгорание, выпуск
На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации
Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.
- На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
- Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
- Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
- И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.
Работа четырехтактного двигателя
По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.
При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Принцип работы двухтактного двигателя
Такты двухтактного двигателя
Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:
- В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
- Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.
Работа двухтактного двигателя
Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.
При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.
Что в итоге
Как видно, даже с учетом сложности реализации, инженеры и конструкторы все равно продолжают искать способы для повышения общей надежности двигателей, увеличения их КПД, снижения расхода топлива.
Также следует добавить, что западные производители также вплотную занимаются данным вопросом. Например, известная японская корпопрация Toyota также предложила свой вариант двигателя без коленвала. Хотя такой агрегат больше похож на электрический генератор, все равно его можно считать одной из версий ДВС.
С учетом вышесказанного становится понятно, что еще рано говорить об окончании эволюции двигателей внутреннего сгорания. Другими словами, не следует исключать возможность появления бесшатунных моторов, а также агрегатов без коленчатого вала на серийных транспортных средствах.
