Как проверить диодный мост

Как определить неисправность диодного моста генератора типа КЗАТЭ 9412.3701. Методика

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором , в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Диоды перегорают из-за попадания на них влаги и антифриза, перезаряда, от неправильного “прикуривания” автомобиля (если перепутать плюс с минусом).

Диодный мост состоит из двух изолированных между собой диэлектриком алюминиевых пластин. В верхнюю пластину запрессовано 3 положительных диода (бывает и больше), соответственно, в нижнюю 3 отрицательных диода. Выводы этих диодов попарно соединены в одной точке, к этой же точке через болт крепления моста подсоединяется один из выводов обмотки статора. Таким образом, на изоляторе верхней пластины образуется 3 точки соединения диодов с обмоткой статора. Также, к этим точкам подсоединяются 3 дополнительных диода, которые объединяются в общую шину с выводом “61” диодного моста. Они служат для питания обмотки возбуждения ротора и регулятора напряжения от генератора. Верхняя “положительная” пластина соединена с выходом “30” генератора, к нему же крепится конденсатор подавления радиопомех и скачков напряжения. Нижняя “отрицательная” пластина через болты крепления моста соединяется с “массой” автомобиля.

Как работает диодный мост: вырабатываемый обмоткой статора переменный ток свободно проходит через положительные диоды в одну сторону и на верхней пластине образуется “плюс” выпрямленного напряжения. На нижней пластине, наоборот, образуется “минус” выпрямленного напряжения, так как отрицательные диоды ток в ту сторону не пропускают.

Таким образом, исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме “прозвонки диодов”.

Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт – чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой “+” клемме последовательно подключаем лампу с плюсовым проводом, к минусовой “-” клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами.

Прижимаем положительный “+” провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине – цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв.

Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается – обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв.

Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается – обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв.

Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается – обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим “прозвона диодов” или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

  • переменный ток периодически меняет направление движения в цепи;
  • диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
  • чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

  • 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
  • отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

  • этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
  • при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
  • на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

  • нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
  • если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

  • форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
  • эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
  • мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

https://youtube.com/watch?v=3ET6FU3mKuU

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Способы проверки диодного моста

При наличии осциллографа можно проверить осциллограммы напряжения на выходе и входе диодного моста. Они должны иметь соответствующий вид.


Осцилограммы напряжения на входе (сверху) и на выходе (снизу) двухполупериодного однофазного выпрямителя

Мультиметром

Если осциллографа нет, или подобная поверка невозможна, придется тестировать каждый вентиль отдельно. Лучше всего делать это мультиметром.

Быстрая прозвонка не выпаивая из платы

В блоках питания наиболее распространена схема включения диодного моста после трансформатора. На выходе обычно ставят оксидный конденсатор.


Стандартная схема включения моста

Первое, что надо измерить это входное напряжение. Оно проверяется мультиметром в режиме измерения переменного напряжения. Далее мультиметр переключается в режим постоянного напряжения, и измеряется напряжение на выходе диодного моста (на конденсаторе фильтра). Без нагрузки оно должно составлять около 1,4 от входного. В этом случае исправность моста можно считать вне подозрений.

Если выпрямитель нагружен, то мультиметр должен показать меньшее значение (в зависимости от нагрузки). Если уровень для данной схемы нормальный, то выпрямительная часть исправна. Если этот уровень неизвестен, или вызывает подозрения, то надо проверить каждый диод.

В стандартной схеме если все вентили исправны, то трансформатор и выходной конденсатор на проверку влияния не окажут. Можно прозванивать элементы моста поодиночке, не выпаивая из схемы. Если выводы диода доступны со стороны деталей, то можно подключать щупы тестера со стороны деталей. Если нет – надо подключиться со стороны паек. Сначала надо измерить сопротивление диода в одну сторону, а затем изменить полярность подключения на противоположную.

Если вентиль исправен, в одном случае мультиметр должен показать бесконечное сопротивление, а в другом – падение напряжения на диоде (для кремниевого элемента в районе 0,6).

Если при замере на всех элементах моста получен такой результат, выпрямитель можно считать проверенным. Если что-то не так, придется выпаивать каждый элемент и проверять отдельно.

Полная проверка демонтированной сборки

Проверка демонтированной сборки производится мультиметром. Проверяется каждый элемент. Если тестера нет, можно воспользоваться и другими способами, но они или менее достоверные, или менее удобные (либо и то, и другое).

Индикаторной отверткой

Этот метод проверки не относится к достоверным, но если под рукой нет ничего, можно применить для первоначального тестирования и индикаторную отвертку. Сначала при включенном питании проверяется наличие напряжения на входе моста (в двух точках). Затем проверяется напряжение на выходе. Достоверно судить о неисправности можно только по полному отсутствию напряжения на выходе, а это возможно только при выгорании (обрыве) не менее двух вентилей. Поэтому этот способ применяют лишь в крайних случаях. К тому же его область применения ограничивается диапазоном рабочих напряжений индикатора-отвертки.

Лампочкой и батарейкой

При отсутствии мультиметра можно собрать несложную схему проверки диодов из лампочки и источника напряжения (батарейки, сетевого адаптера и т.п.). Лампочка служит индикатором и ограничителем тока. Напряжение источника выбирается из следующих критериев:

  • оно должно быть достаточным для открывания диода;
  • оно не должно превышать наибольшее напряжение диода.

Первое условие выполняется практически всегда (чтобы открыть кремниевый диод, достаточно 0,6 вольт). Второе выбирается из справочника, но для подавляющего большинства случаев 9..12 вольт будет нормально. Лампочка выбирается на такое напряжение, чтобы она уверенно загоралась при выбранном источнике.


Схема проверки диода с помощью лампочки

При прямом включении исправного диода лампочка вспыхнет. Если диод в обрыве или включен обратно, свечения не будет.


Схема тестера на светодиодах

Основные признаки, указывающие на неисправность диодного моста

Нормально работающий диод проводит ток сугубо в одном направлении. В случае возникновения пробоя появляется утечка тока, которая с бортовой сети попадает на обмотки стартера. Сегодня на автомобилях устанавливается несколько типов диодных мостов:

  • диодный мост без дополнительного охлаждения;
  • диодный мост с пассивным охлаждением за счёт специальных радиаторов.

Помимо этого есть разные типы подключения обмоток и соединения площадок моста: при помощи сварки или пайки. Первым признаком того, что генератор функционирует нестабильно ввиду поломки диодного моста, является быстрая и частая разрядка аккумуляторной батареи. Существуют и другие причины, по которым можно косвенно определить сгорание диодов в выпрямителе:

  • недостаточная искра на свечах зажигания;
  • фары с тусклым светом во время функционирования силового агрегата;
  • перебои в работе звуковой системы;
  • значительное снижение мощности вентиляторов охлаждения;
  • плохая работа системы кондиционирования.

Если будут замечены любые из выше рассмотренных признаков, не стоит паниковать, а лучше выяснить, почему сгорели диоды, для чего стоит обратиться за помощью к специалистам станции технического обслуживания.

Роль диодного моста в генераторе

Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.

Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.

Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.

Как работает диодный мост

Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.

Признаки неисправности диодного моста

В первую очередь нужно помнить то, что диодный мост на Ваз-2114 ничем не отличается от такого же узла на ВАЗ-2109, ВАЗ-2110 и в других моделях. Поэтому, если разобраться, как определить неисправность, не составит труда выявить ее на любом из автомобилей. Основных симптомов несколько, они могут проявляться как вместе, так и по отдельности. Любой из них требует немедленной проверки генератора:

  1. Контрольная лампа, которая загорается при включении зажигания, не гаснет даже после запуска двигателя. Это общий индикатор проблемы, но если вышел из строя диодный мост, лампа будет гореть в любом случае. Если в автомобиле установлен вольтметр, можно проверить его показания, стрелка, скорее всего, будет либо в красной зоне, либо на самой ее границе.
  2. Еще один вариант – контрольная лампочка не загорается при повороте ключа зажигания и не горит после запуска мотора.
  3. При замере напряжения, выдаваемого генератором при запущенном двигателе, показания менее 13,5 Вольт. Мерить нужно на клеммах аккумулятора.
  4. Наутро машина не заводится из-за севшего аккумулятора, хотя вечером он был в нормальном состоянии. После зарядки АКБ она снова разрядилась за короткий срок, при этом корпус генератора становится настолько горячим, что об его поверхность можно обжечь руку.
  5. Под капотом появляется посторонний шум, чаще всего это свист или вой. Уровень шума может меняться в зависимости от оборотов двигателя.
  6. Появляются различные ошибки – может загореться АБС, ЕСП и так далее. Может перестать работать гидроусилитель, начнет хрипеть и зависать магнитола. Вместо повворотника включается свет. Все это проявляется на фоне севшего аккумулятора, который не заряжается из-за сломанного диодного моста.
  7. Начинают тускло светить или вообще перестают работать фары, кондиционер не охлаждает так, как положено.

Это основные признаки пробоя диодного моста, но стоит помнить о том, что они могут свидетельствовать и о других поломках генератора. Поэтому в первую очередь нужно точно выявить неисправный узел. Необязательно гнать машину в сервис на диагностику, работы под силу автовладельцу, нужен минимальный набор приспособлений.

Совет!

Если загорелась или наоборот, не работает контрольная лампочка на панели, в первую очередь нужно проверить ее и управляющее реле. Нередко неисправны именно эти элементы, а не генератор.

Мультиметр

Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.

Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.

Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.

Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.

Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.

Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.

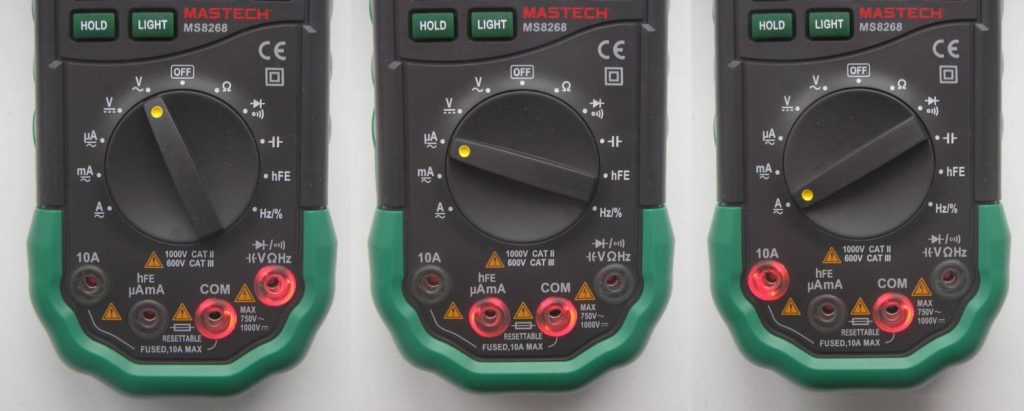

Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.

Внизу на панели прибора можно увидеть несколько разъемов:

  • «COM» — общий, заземленный (для черного щупа);
  • «VΩmA» — разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа);
  • «10 А» — гнездо для провода, позволяющего измерить ток до 10А.

Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).

Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.

Принцип работы генератора и диода

Генератор — это устройство, служащее для преобразования механической энергии, подводимой от двигателя, в электрическую. В случаях его неисправностей возникают следующие неполадки:

  • свечение фар становится тусклым;
  • непрерывно светится сигнал заряда аккумуляторной батареи;
  • слышен посторонний звук в районе расположения генератора;
  • аналоговая стрелка вольтметра уходит в красную зону.

Так как генератор напрямую связан с цепью заряда, то первичными признаками в нарушении работы выпрямителя будет наблюдаться перезаряд или полное отсутствие заряда аккумуляторной батареи. Если появляются такие проблемы, то генератор требует проверки.

Генератор на выходе выдаёт сигнал синусоидальной формы, но приборам, расположенным в автомобиле, требуется постоянное напряжение. Для формирования постоянного сигнала в генератор встраивается выпрямительный блок. Он состоит из шести силовых диодов.

Диод — это полупроводниковый элемент с парой выводов, электродами. Принцип его работы основан на способности, пропускать ток в одном направлении. Если подача положительной полярности сигнала осуществляется на p область прибора, а отрицательной — на n, то такое включение называется прямым. Если полярность изменена, то это обратное включение.

В прямом включении сопротивление p-n перехода ничтожно мало и не влияет на прохождение электрического тока, а при обратном включении практически его не пропускает.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

  • минус АКБ подключите к металлическому корпусу генератора;
  • возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
  • второй конец провода от нее подключите к клемме «30» генератора;
  • свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

  • установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
  • минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
  • прибор покажет либо бесконечность, либо 500-700 Ом;
  • поменяйте полюсами щупы: показания должны измениться на противоположные;
  • если показания совпадают – диод неисправен;
  • проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

  1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
  2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
  3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
  4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

http://topmekhanik.ru/proverit-diodnyj-most-avtomobilnogo-generatora/http://carnovato.ru/kak-proverit-diodnyiy-most/http://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-diodnyy-most-generatora/http://djago.ru/navesnoe-oborudovanie/kak-proverit-diodnyy-most-generatora-multimetrom/

голоса

Рейтинг статьи

Дополнительные рекомендации

Перед началом проверки необходимо ознакомиться с типом генераторной установки, ведь реле-регулятор может поддерживать разные значения в зависимости от модели авто. Речь идет о диапазоне от 13,6 до 14,2 В. Все эти тонкости нужно узнавать до начала проверки, ведь от них может зависеть конечный результат.

Проверка генератора автомобиля

В остальном процесс проверки генератора несложный, поэтому даже без наличия опыта водитель самостоятельно может это сделать. Разумеется, начать нужно с проверки генератора без снятия. Только по ее результатам можно определить, нужен ли демонтаж устройства или нет. Также в ходе проверки можно выявить и другие неисправности, связанными с генератором или с другими электрическими устройствами автомобиля.

Диагностика генератора позволит предупредить серьезные неисправности

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
