Подключение усилителя к магнитоле: как правильно подключить усилитель

USB-адаптер

Некоторые автоконцерны, конкретно говоря Тойота

, Фольксваген и т.д., часто лукавят, устанавливая штатные магнитолы, которые не имеют выходов типа usb и aux. И с целью суметь воспользоваться в роли информационного носителя той же флешкой, на теоретическом уровне придется поменять магнитолу на новый аппарат с надлежащими разъемами. Что, согласитесь, достаточно затратно.

Но не имеет смысла торопиться. Выход считается он довольно обычный. Для этой цели вам необходимо приобрести и установить USB-адаптер (не путать с блютуз-адаптером наружной установки). Отвечая на вопросы «Как к штатной магнитоле подключить usb?» и «Как подключить

aux к штатной магнитоле?», отвечаем — установите в шлейф головного устройства адаптер USB, который предоставлят возможность воспользоваться всеми самыми пользующимися популярностью на сей день носителями музыкальных записей и входами-выходами (USB, SD, AUX) для их подключения. Как мы уже произнесли, эта операция очень легкая не просит познаний и разборки самой автомагнитолы.

Что нужно, извлекаете штатный проигрыватель из посадочного гнезда, тем обеспечивая открытый доступ к его шлейфовому проводному соединению.

В месте соединения разъемов шлейфа и авто магнитолы вставляете особый переходник, имеющий выход для USB-адаптера. Фото.

Что остается сделать нашему клиенту готово. Новоприобретенный выход устанавливаете во всяком комфортном для использования месте. А сам адаптер прячете под панелью (как угодно).

Возвращаете магнитолу на ее прежнее место.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Какими проводами нужно подключать сабвуфер

Для того чтобы подключить сабвуфер, потребуются акустические, межблочные и силовые провода. Каждый из этих видов несет определенный функционал. Зачастую они укомплектованы в недорогие наборы, качеству таких комплектов не стоит доверять.

  • Во-первых, длины проводов может не хватить для правильного подключения.
  • Во-вторых, несмотря на толстую изоляцию, сам провод может иметь недостаточную для таких технических нагрузок толщину.

Если уж вы решили на приобретение именно набора, тогда обратите внимание на производителя. Фирменные комплекты будут стоить дорого, но зато отвечать всем необходимым требованиям

В идеале лучше покупать эти провода отдельно. Таким образом, вы сможете проконтролировать длину, толщину и качество приобретаемого провода из расчета требований именно к вашему автомобилю и акустической системе.

Акустические провода обладают хорошей толщиной и медной основой. Характеристики провода зависят строго от того, какие разъемы предусмотрены на технике. Межблочный провод  это элемент, в который стоит вложиться по максимуму, поскольку здесь качество напрямую зависит от его цены. Силовой провод напрямую влияет на безопасность автомобиля, поэтому экономить на нем тоже не стоит. Оптимальная длина — в районе пяти метров.

Подключение к усилителю

Самые популярные модели усилителей

А их нет. Пример, усилитель «отечественного» производства «Триада 304». Стоит такой усилок порядка 650 рублей. Отзывы об этом усилителе сразу скажем, не самые хорошие. Судите сами, что в нем может быть хорошего, если внутри пусто.

Вероятнее всего это чудо, зарегистрированное под российским именем, произведено, где бы вы думали… И таких усилителей полно.

READ Как подключить навигатор prology к компьютеру через usb

Положительные отзывы заслужила антенна со встроенным усилителем «Bosch Autofun Pro».

Только и здесь кроется подвох. Вот вам фотографии. Одна антенна «левая» (слева), а вторая – оригинал (справа). Одна ничего не ловит, а вторая прекрасно ловил за 100 км.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля. Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Это интересно: Подержанный кроссовер в 2020 году – какой выбрать в бюджетном классе?

Как подключить сабвуфер к штатной магнитоле

Эта работа более непростая сравнительно с вышеназванными. Сначала так как сам сабвуфер является очень габаритным устройством и устанавливается, обычно, в багажном отсеке авто, что обязует тянуть электро- и акустическую проводку через салон автомобиля.

Поэтапная аннотация работ:

  1. Обесточиваем энергосистему авто, отсоединяя АКБ.
  2. Прокладываем силовой (красноватый) провод от сабвуфера к аккуму.
  3. Соединяем их через предохранительное устройство.
  4. Извлекаем магнитолу из гнезда на задней стене находим линейный низкочастотный выход и кабель управления.
  5. Протягиваем акустические провода и раздельно REM-провод, от саба к магнитоле.
  6. Подключаем:
  • массу (замыкаем на кузов);
  • управление;
  • питание;
  • акустику.
  1. Провод REM и сабвуфер подключаем к магнитоле раздельно.
  2. Устанавливаем проигрыватель в посадочное гнездо.
  3. Подключаем питание от батареи аккумуляторной автомобиля.

1 Как правильно выбрать материалы для подключения усилителя?

Перед тем как подключить усилитель к автомагнитоле, необходимо определиться с величиной сечения провода питания. Этот показатель напрямую влияет на качество работы автомобильного усилителя, при этом рассчитать толщину сечения можно самостоятельно. Чтобы правильно выбрать питающий провод необходимо знать суммарную мощность всех каналов усилителя. Как правило, электросхема большинства современных автомобилей предполагает, что максимальная мощность усилителя для создания мощного звука на всех каналах составляет 450–470 Ватт.

Питающие провода для подключения усилителя автомагнитолы

Используя закон Ома, можно вычислить величину максимального тока, который будет потреблять усилитель. Для этого потребляемая мощность (450 Вт) делится на показатель максимального напряжения бортовой сети автомобиля. На большинстве автомобилей средний показатель напряжения составляет 13 Вольт. Соответственно, максимальная сила тока, которую будет потреблять усилитель, составит 34,6 Ампер. Таким образом, для качественного сигнала и правильной работы сети необходим провод с сечением 1,5–2,5 см.

Схема подключения усиливающего устройства

В магазинах можно найти предохранители в пластиковой защитной колбе со стандартными показателями значения силы тока. В данном расчетном случае необходимо приобрести предохранитель на 40 Ампер. Устройство устанавливается в непосредственной близости от аккумулятора, чтобы в случае возникновения короткого замыкания, оно срабатывало в первую очередь.

Чтобы активировать усилитель и подключить его к магнитоле, необходим сигнальный кабель и дополнительный провод с качественным разъемом RCA. Длина межблочного кабеля рассчитывается таким образом, чтобы ее хватило на проводку под обшивкой в салоне автомобиля без натяжки, поэтому лучше выбирать длину провода с определенным запасом

При выборе сигнального кабеля автомагнитолы и усилителя, следует обратить внимание на качество изоляционного материала, качество коннекторов (тюльпанов) и т.д. Не стоит приобретать слишком дешевые варианты межблочного или акустического кабеля, так как на практике такие провода очень быстро выходят из строя

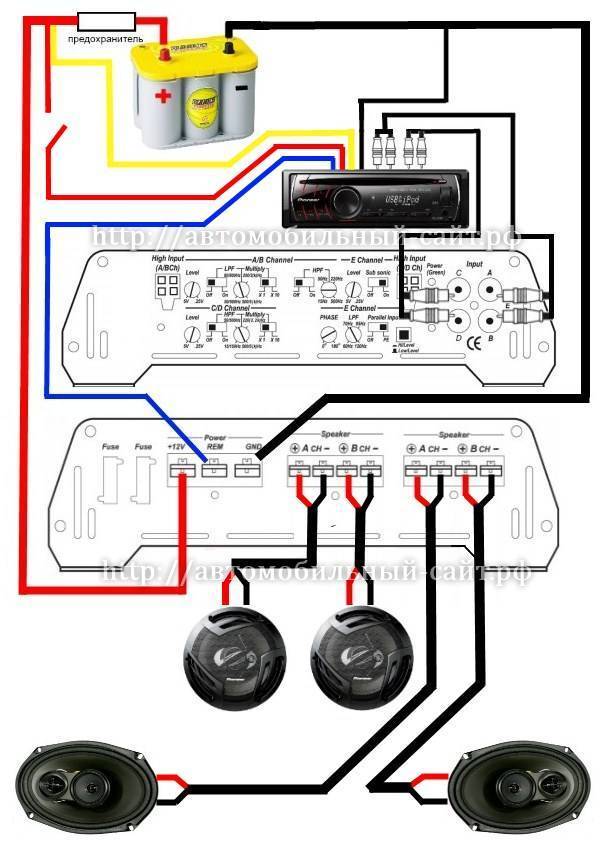

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.


Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Внешний усилитель в автомобиле: для чего нужен, как устроен и работает

 Итак, основным элементом, влияющим на звук, является  на само устройство, а встроенный в магнитолу усилитель, который обычно слабый, искажает звучание даже на средней громкости, не способен «раскачать» более мощную акустику и т.д.

Устанавливая другой усилитель (внешний), повышается не только качество звука, но и  мощность самого звукового сигнала. Основное назначение устройства заключается в  усилении поступающего на него от магнитолы  сигнала без искажений. Сигнал малой амплитуды, поступающий от магнитолы на вход усилителя, на выходе увеличивается до определенного  значения, необходимого для нормальной работы динамиков.

Еще усилитель можно подключить к сабвуферу, это позволит оптимально настроить аудиосистему автомобиля, так как входной и входной сигналы отличаются только мощностью.

Также подключение через кроссовер позволяет воспринимать звук лучше на всех диапазонах частоты. Как показывает практика, напряжение в 14.2 В, обеспечивающие максимальную мощность усилителя, не всегда соответствует напряжению бортовой сети автомобиля.

По этой причине возникает необходимость установки электролитических конденсаторов большой емкости, которые накапливая необходимый заряд при пиковой нагрузке, не допускают  «проседания».

Конструкция любого усилителя, причем независимо от количества каналов (1-6) и от способа усиления (аналоговый и  цифровой сигналы), состоит из трех основных узлов:

  • Входная схема — «чувствительность» входного узла должна соответствовать уровню подаваемого с магнитолы сигнала (любой источник звука имеет свой уровень выходного напряжения). Несоответствие уровней может привести к искажению сигнала на выходе;
  • БП (блок питания) – преобразовывает (увеличивает) напряжение поступающие от аккумулятора автомобиля (АКБ). Использование в БП трансформатора позволяет  контролировать и повышать напряжение  питания;
  • Выходной каскад (ВК) – усиливает сигнал, подающийся на динамические головки. Одним из основных элементов ВК является транзистор большой мощности, который, работая в режиме ключа, обеспечивает подачу большого напряжения с БП на выход усилительного устройства посредством преобразования напряжения с блока питания.

Подключение усилителя — процедура не самая простая, но и не сложная. Для начала нужно определиться с выбором  усилителя, потом  с местом его установки, затем подключить его к магнитоле, сабвуферу и колонкам. При этом нужно четко следовать инструкциям.

Количество предлагаемых сегодня на рынке усилителей достаточно велико. Все они классифицируются по способу усиления, их два: цифровой  D и аналоговый (AB), также есть отличия по количеству каналов.

Краткая характеристика устройств разной классификации по количеству каналов:

  • 1-но канальный усилитель применяется в основном для сабвуферов. Тип усиления с номинальной нагрузкой 2Ом (специальный регулятор звука позволяет настроить под себя аудиосистему);
  • 2-х канальный усилитель позволяет реализовать подключение двух динамических головок с большой мощностью;
  • 3-х канальный (довольно редко встречающийся);
  • 4-х канальный позволяет использование в двухканальном режиме, подключение к сабвуферу либо  подключение четырех динамиков (возможность подключения сабвуфера и двух динамиков);
  • 5-ти канальный УМ – подключение четырех динамиков и одного сабвуфера;
  • 6-ти канальный УМ используется редко, поскольку быстро разряжает АКБ автомобиля (подключение четырех динамиков и одного сабвуфера).

Критерии подбора усилителя

Как и любая другая техника, автомагнитола имеет определённые характеристики. Если учесть, что она подключается и работает в одной системе с другим оборудованием, их показатели должны максимально подходить друг к другу для совместной эксплуатации.
Поэтому, перед тем, как усилитель подключить к автомагнитоле, тщательно изучите и сопоставьте данные:

  • Одной из наиболее важных технических характеристик усилителя, является единица мощности на один канал. Так вот, при покупке усилителя, этот показатель необходимо сопоставить с соответствующими показателями остального оборудования.
  • Вам обязательно нужно знать, какова номинальная мощность вашей тыловой акустики, а так же динамика сабвуфера(см.Как сделать сабвуфер: дельные советы). Их показатели мощности должны немного превышать мощность одного канала усилителя.
    Это позволит получить максимально качественный звук. К тому же, подобное распределение мощностей предупредит перегрузку динамиков, и хрипеть они точно не будут.
  • Ещё одна важная характеристика усилителя – это сопротивление нагрузке. Нагрузкой для усилителя является акустическая система.
    Поэтому данная характеристика должна быть равной у динамиков и усилителя (например: а там, и там 4 Ом). Вполне нормально, если сопротивление нагрузке у динамиков будет несколько больше.
  • Но если окажется наоборот, есть все шансы, что в процессе эксплуатации и усилитель, и динамики выйдут из строя. Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц – 20 КГц.
    Хорошо, если этот диапазон будет ещё больше.

В современных автомобильных усилителях предусмотрен такой элемент, как кроссовер. Он позволяет работать усилителю в различных режимах, а так же частотах различного диапазона.
Иногда в них предусмотрен линейный транзитный выход, который позволяет подключить к нему, если это необходимо, ещё один усилитель.

✆ +38 (066) 607-45-19 ✆+38 (068) 359-71-76

Защищайте кабеля от повреждений с помощью дополнительной изоляции.

Провода должны быть хорошо заизолированы изолентой.

Этот разъем используется, если в автомагнитоле нет линейных выходов, в принципе, реализована та же схема, что я приводил ранее с резисторами. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.

На гнёзда Remote подводится сигнальный провод от источника сигнала, т. Еще один важный момент. Как правильно подключить усилитель в авто Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков.

Зачем необходим усилитель к магнитоле в машине

Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров.

Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Для подачи питания провод выбирают согласно мощности усилителя.

Как правильно подключить усилитель в авто

Именно на кузов, штатная проводка навряд ли рассчитана на дополнительный ток потребляемый усилителем. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими СЧ и ВЧ , звуковая мощность должна быть в 2 раза больше, чем правого R и левого L каналов в отдельности. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом.

Исходя из этой величины, выбирается сечение провода. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант. Также потребуется переходник с 3,5 мм.
Как установить УСИЛИТЕЛЬ?

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле

Перед началом работ обратите внимание на несколько моментов:

  1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.
  2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
  3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
  4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

Как подключить два сабвуфера к одному моноблоку

  • Моноблок
  • Двухканальный усилитель
  • Четырёхканальный УНЧ

Как подключить сабвуфер через колонки

Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток. В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Омобеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений. Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый. В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.

Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами. Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель. Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники.

Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку. Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.

Подключение двух сабвуферов

Как подключить дома автомобильный сабвуфер

Для подключения двух сабвуферов нужно состыковать их смежные провода по стандартному принципу: «+» соединить с «+», «-» к аналогичному «-». Необходимо, чтобы настроенный прибор был тщательно подобран к относительно технических характеристик другого устройства. Подключение пары может быть:

  1. Последовательное. Так владелец машины получит общее сопротивление в 4 Ома, а большая доля усилителей формата АВ рассчитана лишь на фиксированное сопротивление. Итоговая мощность динамиков при этом суммируется.
  2. Параллельное. В запасной схеме итоговый размер сопротивления обязан быть мощностью в 1 Ом; данный показатель уже считается критическим для большинства усилителей типа АВ, а для соседнего класса D — это рабочий уровень.

В процессе все зависит от того, как устанавливать усилитель, где рассматриваемые 2 сабвуфера будут подключены в перспективе.

Домашний усилитель из автомобильного

При отсутствии — выход есть. Ну все поехали: Итак, давайте выясним прежде всего, какие бывают разновидности авто сабвуферов: 1 Активный сабвуфер. В случае если у Вас есть тестер и Вы еще и им пользоваться умеете то думаю дальше не нужно ничего говорить я уверен Вы и без меня знаете что можно померить напругу на выходе, и только потом подключать саб — все просто на самом деле, а кто не умеет учитесь работать с приборами в жизни пригодится тот же аккумулятор измерить тем более простой тестер стоит не так дорого буквально пару тыщ тенге Подключение пассивного автомобильного сабвуфера. При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам.

Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. В таком случае, усилитель подключают к динамикам см.


Как известно, у автомагнитол имеется специальный выход обычно синего цвета. Подсоединить два отрезка шнура к двум клеммам; 4. Так же кольцевой оканечиваем и на кузов машины, и у-образной на усилитель.


Если Вы купите хороший сабвуфер но подключите тонюсенькими проводами саб — будет «пердеть» он просто не будет давать басов, объясняется это чудовищными просадками по питанию, просаживается питание борт сети машины с нормальных 14 Вольт до Вольт по первичке, на вторичке преобразователя усилителя тоже просадки соответственно теряется мощность и качество. После выполнения вышеперечисленных процедур, остаётся только присоединить провода, передающие звуковой сигнал от усилителя к сабвуферу, звук после усиления имеет большую мощность, поэтому сечение проводов должно быть соответствующим. В пассивном нет встроенного усилителя — поэтому он и называется пассивный.


В нём предусмотрены разъёмы для подсоединения сабвуфера. Для них режим ставим OFF. Как подключить автомобильный усилитель

Подключение динамиков к усилителю в авто

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.
