О цилиндре и поршне
Изношенный по внутреннему диаметру цилиндр растачивают до ближайшего ремонтного размера (см. таблицу 2) на токарном или координатно-расточном станке с последующей притиркой, хонингованием или шлифованием до зеркального блеска. Базой при установке на станке служит нижняя посадочная плоскость цилиндра. Можно прибегнуть и к более трудоемкой, но дающей хорошие результаты обработке цилиндра чугунным притиром (рис. 3), устанавливаемым а шпиндель токарного или сверлильного станка, и абразивным порошком.
Рис. 3. Притир для обработки цилиндра: 1 — оправка; 2 — чугунная разрезная втулка: 3 — шайба; 4 — гайка.
Диаметр отремонтированного цилиндра замеряют по всей поверхности индикаторным нутромером с ценой деления 0,001—0,002 мм.
Заводами для «Явы» и «Чезет» выпускаются поршни и кольца четырех ремонтных размеров (см. таблицу 2).
В зависимости от диаметра они делятся на три селективные группы, обозначенные буквами А, В и С, выбиваемыми на верхней плоскости цилиндра и на головке поршня рядом с обозначением ремонтного размера. Чтобы обеспечить нормальный зазор между зеркалом цилиндра и поршнем, их следует комплектовать только из одноименных групп.
При замене изношенного цилиндра новым стоит заменить и поршень.
Для монтажа пальца можно применить приспособление, показанное на рис. 1. Поршень при этом нужно нагреть в масляной или водяной ванне до 80— 100 градусов. Стрелка, выбитая на головке поршня, должна быть направлена вперед по движению мотоцикла.
Перед установкой цилиндр следует тщательно промыть бензином, а зеркало его и поршень смазать маслом. Если прокладка под цилиндр повреждена, можно изготовить новую толщиной 0,2— 0,3 мм, вырезав ее из плотной чертежной бумаги, пропитанной маслом (паронита, прессшпана). Следите, чтобы при сборке она не перекрывала перепускные окна.
Обзор мотоцикла
С виду можно заметить отличный мотоцикл с простым, но в то же время продуманным дизайном. Конструкция мотоцикла сделана с особенными плавными переходами, а добавляет шарма красный окрас.
Если вернуться к техническим характеристикам мотоцикла, то можно отметить еще ряд положительных деталей. Например, двигатель обладал отличным на то время показателем компрессии, который составил 9, 3. Чтобы максимально плавно и комфортно можно было разгоняться, инженеры установили механическую коробку на 4 скорости.
Первая модификация сразу получила положительные отзывы, конструкция ява 250 и крепкие узлы позволили использовать начальную технологию производства на следующих модификациях, поэтому дальше дорабатывали только мелкие элементы. Вскоре появилась модификация с измененным наклоном коробки и двигателя. Производители уверяют, что это позволило сделать двигатель более мощным и надежным. Сегодня найти на Ява 250 запчасти достаточно сложно, владельцев этого мотоцикла в России не так много как хотелось, поэтому купить запчасти можно будет только б/у.
Также сегодня на мото рынках можно найти новый мотоцикл с названием «Ява 250», но теперь это совсем не та Ява — новинки позиционируются как бездорожная или кроссовая версии. Купить рабочую Ява 250 в хорошем состоянии будет достаточно проблемно. Если вы найдете того, кто желает продать мотоцикл, будьте готовы выложить за него от 30 до 100 тыс. рублей, модель нынче стоит больших денег. А если у вас нашлась такая модель, обязательно продайте ее или отреставрируйте, удовольствие от езды даже сегодня будет непревзойденным. А внешнему виду будут завидовать другие современные представители подобных мотоциклов.
тюнинг Ява 250
Несмотря на срок эксплуатации в примерно 30 лет, нынешние старушки могут конкурировать с другими мотоциклами Советского Союза, такими как новые мотоциклы Урал, старые Минск или Днепр. Нередко мотоцикл нравиться опытным байкерам и тем, кто уже однажды познал его мощь и прекрасные характеристики.
Что ставили на мотоциклы с завода?
Отличительной особенностью всех чехословацких карбюраторов является цилиндрическая форма дроссельной заслонки. Она приводится в движение тросовым механическим приводом, что и определяет их принадлежность к шиберным карбюраторам.
На корпусе имеются числовой и буквенный индексы, которые расшифровываются следующим образом:
- первые две цифры (29) – карбюратор с дроссельной заслонкой (с переменным разрежением);
- 26 (24,28) – диаметр диффузора;
- SD – карбюратором с пусковым устройством и главным топливным жиклером, расположенным под распылителем;
- SBD – карбюратор без пускового обогатителя. Главный топливный жиклер расположен под распылителем.
Основные отличия от предыдущих моделей
- Вместительный топливный бак.
- Модернизированная телескопическая вилка спереди (с черными чехлами).
- Установленные защитные дуги.
- Усовершенствованное сиденье.
- Большого размера передняя фара.
Модели типа 472.3 и 472.4 были укомплектованы малообъемными бензобаками, что вызвало массу возмущений у покупателей. Эти баки были пригодными для спортивных мотоциклов, но никак для туристических. С точки зрения эргономики, форма бака также была неподходящей. Задняя часть бака была широкой и доставляла владельцем техники неудобства в эксплуатации. Модернизированный бензобак рассчитан на 18 литров бензина. Его форма изменена, таким образом поездки стали более комфортными. В независимости от комплектации водителя, посадка на мотоцикле не вызывает дискомфорта.
Не стоит забывать про телескопическую вилку спереди, в которой не обошлось без изменений. Нижние трубы выполнены из легкого сплава, что в свою очередь только положительно сказалось на рабате вилки. В независимости от условий эксплуатации мотоцикла, вилка отлично отрабатывает как на небольших неровностях, так и глубоких ямах, буграх и ухабах. Кроме этого, поездки стали более безопасными. Дело в том, что довести вилку до нижнего, тупикового положения очень трудно. Ну и напомним про новые резиновые чехлы на вилке, позволяющие не боятся попадания пыли в середину вилки. За счет чего вилка будет служить долгие годы.

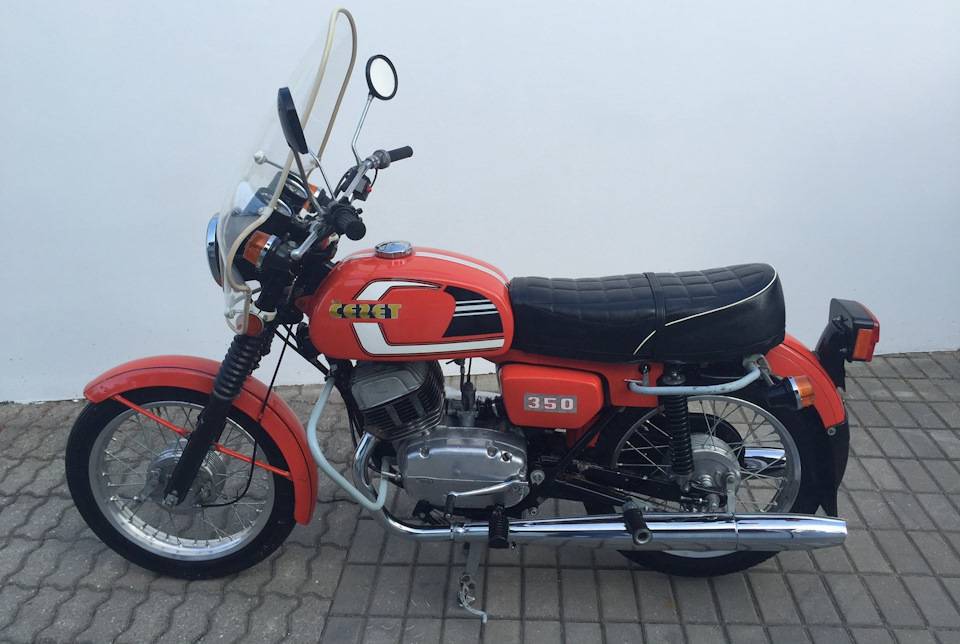

Мотоцикл Jawa-CZ 350: технические характеристики, цена
В этом обзоре речь пойдет о мотоцикле, который был очень популярным во времена Советского союза, а также за его пределами. Мотоцикл CZ 350 (Чезет 350) является культовым байком, который характеризуется как надежный транспорт. Мир признал чехословацкого производителя как надежного поставщика мотоциклов, после известных побед в таких дисциплинах как «Эндуро» и «Мотокросс». Но, Чезет 350 по праву считался туристическим мотоциклом. Именно этот агрегат давал возможность туристам того времени открывать новые горизонты.
Выпуск CZ 350 типа 472.5 был начат в 1981 году. Модель сразу же стала актуальной среди советской молодежи и не только. Данная модель имела заметные отличия от своих предшественников, о которых будет сказано далее в статье. Отличительными достоинствами мотоцикла является динамичный производительный элемент, чувствительная система управления. Чтобы оценить дизайн байка, необходимо просмотреть фото мотоцикла Чезет. Рассмотрим основные технические аспекты мотоцикла.
Чезет 350: технические характеристики
Основной силовой установкой является двухтактный двигатель с 2-мя цилиндрами. Расположение цилиндров – рядное. Рабочий объем составляет 343 куб.см. При этом, мотор способный вырабатывать 22 л.с. В качестве системы распределения было применено функцию Port control. Двигатель получает необходимое охлаждение за счет встречного потока воздуха.
Трансмиссия состоит из 4-х передач. Главной передачей является металлическая цепь. Спереди и сзади мотоцикла установлены барабанные тормоза. Размер переднего и заднего колеса соответственно: 3.25-18 и 3.50-18. Топливный бак рассчитан на 18 литров горючего. Мотоцикл способный достичь максимальной скорости в 125км/час.
Основные отличия от предыдущих моделей
- Вместительный топливный бак.
- Модернизированная телескопическая вилка спереди (с черными чехлами).
- Установленные защитные дуги.
- Усовершенствованное сиденье.
- Большого размера передняя фара.
Модели типа 472.3 и 472.4 были укомплектованы малообъемными бензобаками, что вызвало массу возмущений у покупателей. Эти баки были пригодными для спортивных мотоциклов, но никак для туристических. С точки зрения эргономики, форма бака также была неподходящей. Задняя часть бака была широкой и доставляла владельцем техники неудобства в эксплуатации. Модернизированный бензобак рассчитан на 18 литров бензина. Его форма изменена, таким образом поездки стали более комфортными. В независимости от комплектации водителя, посадка на мотоцикле не вызывает дискомфорта.
Не стоит забывать про телескопическую вилку спереди, в которой не обошлось без изменений. Нижние трубы выполнены из легкого сплава, что в свою очередь только положительно сказалось на рабате вилки. В независимости от условий эксплуатации мотоцикла, вилка отлично отрабатывает как на небольших неровностях, так и глубоких ямах, буграх и ухабах. Кроме этого, поездки стали более безопасными. Дело в том, что довести вилку до нижнего, тупикового положения очень трудно. Ну и напомним про новые резиновые чехлы на вилке, позволяющие не боятся попадания пыли в середину вилки. За счет чего вилка будет служить долгие годы.
Управление мотоциклом
Управлять байком очень легко. Низкий центр тяжести позволяет постоянно контролировать байк без особого напряжения. Работа руля плавная, во время движения на небольшой скорости, мотоцикл продолжает уверенно себя вести. Несмотря на вес мотоцикла, техника достаточно маневренная. «Входить» повороты не затруднительно.
О Комфорте

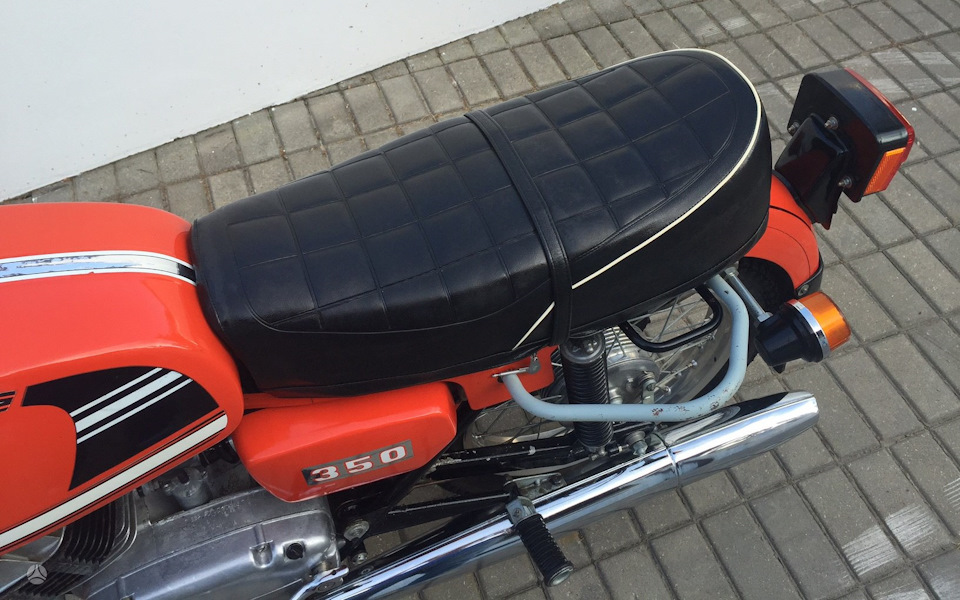

Усовершенствованное сиденье очень удобное и мягкое. Благодаря толстому слою наполнителя на мотоцикле можно путешествовать без частых остановок. Вместительность сиденья позволяет с легкостью располагаться двоим людям, водителю и пассажиру.
Производительный элемент
По мнению экспертов, работа двигателя в целом приемлемая. Какими не были бы обороты, мотор отлично тянет. Но, замечания все-таки существуют. Двигатель выдает незначительные вибрации при передвижении на скорости в 70-80 км/час. Как было выяснено, это вызвано недостаточной жесткостью рамы. Хотя, они практически не ощущаются на скорости в 100 и более км/час.
Стоимость
На сегодняшний момент вполне реально приобрести этот мотоцикл в хорошем состоянии. Средняя цена на CZ 350 типа 472.5 равна 35 000 рублей. Купив мотоцикл Чезет 350, водитель обеспечивает себя положительными ощущениями и эмоциями на долгое время.
Мотоцикл CZ (ЧиЗет) и двигатель Jawa (Ява)
На самом деле чистые ЧеЗеты делались исключительно для мотокросса. Все дорожные мотоциклы этой марки так или иначе связаны с другим известным чешским мотоциклом – Ява. Дело в том, что совместное производство типа Ява – ЧеЗет началось довольно давно. Это имело свои преимущества. И главное из них – взаимозаменяемость деталей. Согласитесь, в те времена СССР, когда запчасти были в дефиците, это весьма и весьма существенное преимущество на рынке мотоциклов. Однако, не следует забывать и о минусах. Идентичность в конструкции мотоциклов, схожий дизайн. Все это наводило людей на мысли об индивидуализации своего железного коня.
Установка мотора от Явы в ходовую ЧеЗета:
Данная операция бывает весьма актуальна при неисправностях двигателя, которые просто невозможно устранить. Как отмечалось ранее, на дорожном ЧеЗете двигатель стоит от Явы 350, поэтому никаких доработок рамы проводить не стоит. Просто берете и ставите другой мотор. Данная операция оправдана, если вы хотите получить более легкий и спортивный мотоцикл с надежным Явовским мотором, так как мощности двигателя вполне хватит, чтобы разогнать мотоцикл до скорости 120 – 130 километров в час. А при небольшой доводке, мотоцикл легко разгонится и до 140, и это не предел.
Однако, ходовая от мотоцикла ЧеЗет, как и сам мотоцикл – довольно редкое явление. Запчастей найти практически невозможно, особенно для кроссовых моделей мотоцикла. Именно поэтому спасает возможность взаимозаменять и комбинировать запчасти от Явы – их найти гораздо легче, так как завод выпускает запасные части к своим старым моделям до сих пор.
Уход за мотоциклом:
Как правило, любой владелец транспортного средства старается содержать его в хорошем состоянии. И речь идет не только о своевременном уходе, но и о доработках своего мотоцикла. В настоящее время по дорогам нашей страны ездит много Яв, и не очень много ЧеЗетов. Однако не перевелись еще люди, готовые вкладывать не только деньги, но и душу в Чешские мотоциклы.
а) Главный жиклер 6 — оказывает влияние на состав горючей смеси главным образом при большом открытии дроссельного золотника. Доступ к нему открывается после снятия карбюратора и отвертывания нижнего колпачка 7. Если главный жиклер забит грязью, то двигатель или не запускается или же заводится, но глохнет при попытке увеличить обороты.
6) Игла золотника карбюратора 2 — оказывает влияние на состав горючей смеси при среднем открытии дроссельного золотника. Игла зазакреплена в золотнике и своим конусным концом входит в распылитель карбюратора; при подъеме золотника игла постепенно открывает большее сечение для прохода топлива в диффузор. В золотнике иглу в вертикальном направлении можно перемещать, переставляя замок в соответствующую проточку. Когда игла закреплена замком в нижних проточках, то смесь богаче, когда в верхних — смесь беднее.
Тепловой режим двигателя
Нередко владельцы «Явы-350» сетуют на то, что двигатели перегреваются и даже «заклинивают». Это может произойти только от неправильной регулировки и неумелого вождения мотоцикла. Даже когда мы длительное время ехали на груженых мотоциклах с предельной скоростью перегрева не наблюдалось.
Как добиться, чтобы тепловой режим двигателя был оптимальным? Прежде всего бензин должен соответствовать степени сжатия. Немалое значение имеет также выбор свечей зажигания. При обкатке и при эксплуатации мотоцикла в городских условиях следует применять свечи с калильным числом 175 (свечи PAL-195 часто выходят из строя). Езда на «Явах» с высокой скоростью требует, особенно в жаркое время года, применения высококалильных свечей (225—240).
Большое влияние на тепловой режим двигателя оказывает момент зажигания, поэтому проверять его необходимо через каждые 3—4 тысячи километров пробега, а если установлены новые молоточки прерывателя, то и после первых 200—300 км.
Опережение зажигания устанавливают с помощью контрольной лампочки, подсоединяя ее параллельно контактам прерывателя. Положение поршня определяют индикатором, ввернутым в резьбовое отверстие для свечи. Установку опережения зажигания надо начинать с правого цилиндра (верхнего прерывателя)
Для равномерной работы двигателя, устойчивых малых оборотов и получения максимальной мощности важно, чтобы опережение в правом и левом цилиндрах было одинаковым
На тепловой режим двигателя влияет также состав горючей смеси. Во многом он зависит от регулировки карбюратора. В руководстве по обслуживанию мотоцикла сказано, что карбюратор в ней не нуждается. Действительно, на заводе карбюратор отрегулирован в расчете на движение со средними скоростями (50—60 км/час). Однако в дальних поездках мотоцикл, как правило, движется с более высокой скоростью, и в этом случае требуется несколько обогащать смесь. На мотоциклах «Ява-350», имеющих карбюраторы 2924М, рекомендуется заменить главный жиклер другим, имеющим пропускную способность 115—125. . Практика эксплуатации мотоциклов «Ява» показывает, что мощность двигателя резко снижается из-за большого отложения нагара в глушителях. Поэтому необходимо чаще, чем указано в руководстве, чистить и прожигать элемент глушителя. Не тратьте сил и времени, пытаясь извлечь его из глушителя при помощи проволочного крючка. После снятия винта и короткой заглушки введите в трубку элемента Т-образную часть монтажной лопатки и затем, заклинив ее, вытягивайте элемент, одновременно повертывая его из стороны в сторону.
И еще один совет, следуя которому вы избежите перегрева двигателя при движении на большой скорости. Не держите ручку газа на постоянном уровне, плавно уменьшайте и увеличивайте подачу газа, иными словами, учитесь «чувствовать» двигатель.
Мотоциклы “Ява” и Советский Союз. Начало падения
Знакомство с советской публикой
К середине 50-ых годов “Ява” экспортировалась в 112 стран мира. Именно тогда ее заказало правительство СССР для своего рынка. Как показала потом история, эта сделка стала причиной последующего падения марки и концерна с вершины Олимпа на дно каких-то Тартараров.
Мнение эксперта
Александр Николаевич Румянцев
Изобретатель, владелец многих патентов, кандидат технических наук, профессор Санкт-Петербургского технического университета.
Но тогда перспективы казались самыми радужными. Советский мотолюбитель получал в свое распоряжение невероятно качественный по мерках отечественного производства мотоцикл, который слушался с “полуслова”, и обладал, казалось, иммунитетом к хреновым советским дорогам. Именно “Ява Перак” стал катализатором появления в СССР такой публики, как мототуристы.
Ну а сам концерн довольно потирал руки, так как получил доступ к многомиллионному рынку, совсем не избалованному качественным товаром. Это и вылилось в то, что практически за два десятилетия выпуска “Явы” на советских пространствах мотоцикл не претерпел практически никаких существенных изменений. Так называемая “тихая эволюция”.
Как отсутствие конкуренции сгубило концерн
В 60-ых годах моторынки всего мира стремительно завоевывала японская продукция. Мотоциклы стали гораздо динамичней, скоростней, компактней и более стильными.
Jawa 250
А “Ява” же все более и более ориентировалась на советский рынок, так как особых оппонентов там не было. В конце концов, это привело к застою и отсутствию новых идей. Как следствие, некогда гремевший на весь мир завод стал этому самому миру не нужен. Ситуация так и не поменялась вплоть до распада СССР.
Установка двух
Среди идей отечественных тюнеров — энтузиастов иногда проскакивает довольно интересные попытки установки двух карбюраторов на Яву. Суть идеи понятна. Два карбюратора должны дать существенную прибавку мощности. Вот только установкой одних только карбюраторов дело не ограничится.
Геометрия впуска у Явы рассчитана на установку одного коллектора. Два карбюратора туда просто не влезут. К тому же понадобится установка лепестковых клапанов, иначе обратный выброс смеси снизит мощность. А для этого понадобится делать дополнительные окна в поршнях со стороны впуска.
В общем, данный вариант тюнинга для двигателя Явы конструктивно не подходит, в отличие от того же Ижа. Впрочем, некоторым людям удалось сделать из Явы некоторое подобие Ямахи РД 350.
Неординарный тюнинг JAWA в действии!
Здесь у меня тоже просто нет слов. С одной стороны, большая часть мотоцикла сохранена в оригинале – нижняя. Трубы блестят, с них не льется масло, установлена неплохая резина, мотор чистый. Скорее всего, технически с этим мотоциклом все неплохо, но зачем так его «украшать»?
Помню еще в детстве я приходил в недоумение, когда видел проезжающие мимо мотоциклы, у которых сидение обтянуто какой-то шкурой, ковром, шубой или чем-то наподобие этого. Неужели это удобно? Чем плоха штатная обшивка? Даже если она была в дефиците, неужели нельзя использовать другой, более подходящий материал?
Ну а про обтекатель я вообще молчу. Решение со световыми приборами странное, как по мне. Как минимум, очень неординарное. И все же непонятно, зачем его было заматывать тряпкой. Вероятно, чтобы гармонировало с сиденьем.
Доработка и ремонт
Существенным недостатком карбюратора Иков 2829CE является плохой запуск мотоцикла в холодную погоду из-за несовершенной конструкции обогатителя. Трудный пуск отмечают не только владельцы 638 моделей, но и хозяева некоторых ковровских мотоциклов, на которые с завода устанавливались такие карбюраторы. Все дело в том, что забор топлива для обогащения смеси происходит из отдельного канала в поплавковой камере, с которой он связан жиклером.
Также для забора воздуха к обогатителю используется вентиляционный канал, расположенный сбоку карбюратора. Сечение этого канала настолько велико, что разрежения в обогатителе недостаточно для всасывания топлива через жиклер. В результате в канал за дросселем попадает не обогащенная смесь, а пары бензина вперемешку с холодным воздухом, что конечно не способствует успешному пуску двигателя.
В этом случае разрежения станет достаточно для всасывания нужного количества топлива из камеры. Насчет вентиляции камеры можно не беспокоиться, т.к. с другой стороны карбюратора расположен такой же канал.
Еще одним альтернативным решением данной проблемы является установка утопителя поплавка, как на старых карбюраторах (подробнее на фото).
Улучшение внешности и безопасности
В первую очередь задумайтесь о безопасности. Штатные обода, а тем более барабанные тормоза не способны справиться с возросшей мощностью. Установку хорошего дискового тормоза рекомендуется производить вместе с заменой спицованных ободов на литые диски. Это не только придаст современный внешний вид вашему байку, но и ощутимо улучшит устойчивость на трассе. Соответственно улучшенные обода от другого мотоцикла расчитаны на большее тормозное усилие и имеют нормальное крепление под тормозной диск. Хорошая дорожная резина так же обязательный атрибут.
Замена фары и остальной устаревшей светотехники каждому придется по вкусу. А приборную панель легко преобразить установив светодиодную ленточную подсветку.
Стандартный руль легко заменить на клипоны, либо руль прямой формы, который позволит несколько улучшить аэродинамику водителя за счет наклонной посадке. Установка ветровиков уже не в моде, как в советские времена, они создают слишком большое сопротивление воздуха перед собой. Гораздо предпочтительнее спортивный обвес, который в зависимости от финансовых вложений можно подобрать с любого другого мотоцикла, но при большом желании сделать самому из стеклоткани и эпоксидной смолы. Тюнинг мотоцикла Ява на фото:
И на последок хотим сказать, что форсированный двигатель требует хорошего 2 тактного масла и своевременного обслуживания. Ява тюнинг это увлекательное занятие, которое требует воображения и прямые руки. При соблюдении технологии тюнинга, результат не оставит вас равнодушным
Первые шаги к успеху
Первый мотоцикл, с которого началась история знаменитого завода JAWA, был представлен на Пражском автосалоне в 1929-м году. Это была модель JAWA 500cc OHV с каплеобразным бензобаком, созданная на базе немецкой модели Wanderer. Мотоцикл Ява был оснащен одноцилиндровым двигателем 498,7 куб см. мощностью 18 л.с., закрепленным в двойной штампованной раме. Этот мотоцикл, который разгонялся до 95 км/час, уже тогда обрел характерную для JAWA окраску — красный цвет с желтыми вставками. Последующие серии этой модели были лишены недостатков своего предшественника: в частности, появился новый глушитель, регулируемое параболическое зеркало, а переднюю вилку стали собирать из прессованного листа. Однако это был достаточно дорогой для того времени мотоцикл, поэтому возникла необходимость в создании новой модели.
Следующей моделью, разработанной английским конструктором Джорджом Уильямом Патчеттом, стал мотоцикл JAWA 175cc Villiers. Он был представлен на Пражском автосалоне в 1932-м году и стал позиционироваться на рынке как «самый лучший мотоцикл за малые деньги». Это была модель с трехканальным двухтактным двигателем объемом 172,6 куб см. мощностью 5,5 л.с., которая весила 70 кг и разгонялась до 70-80 км/час. В первый же год было произведено втрое больше мотоциклов JAWA 175cc Villiers, чем 500-кубовой Явы, так как эта модель стала пользоваться большим спросом благодаря своей легкости, компактным размерам и более доступной цене. В последующие годы мотоцикл приобрел седлообразный топливный бак, два длинных глушителя и другие конструктивные элементы.
30-е годы ознаменовались выпуском и других моделей Ява — JAWA 250 Special, JAWA 350 OHV, JAWA 100 Robot и JAWA 250 Duplex. JAWA 250 Special выпустили в 1935-м году, и в тот период времени эта модель стала одной из основных в продукции завода. У JAWA 250 Special был двухтактный одноцилиндровый двигатель 248 куб. см мощностью 9 л.с., модель весила 95 кг и достигала максимальной скорости в 100 км/час. Впоследствии мотоцикл оснастили карбюратором Amal, новым бензобаком и глушителем. Другой мотоцикл — JAWA 350 OHV, выпущенный в том же году, предназначался для спортивных соревнований. Это была модель с двигателем мощностью 15 л.с., весила она 142 кг и разгонялась до 115 км/час. Мотоцикл выпускался не только в стандартном, но и в улучшенном варианте, у которого было больше хромированных деталей, большая передняя фара и ножное переключение передач.
Одной из самых популярных моделей конца 30-х годов стал мотоцикл JAWA 100 Robot, рассчитанный преимущественно на молодежь. Подобные модели выпускал и завод CZ, причем они считались лучшими в сегменте небольших мотоциклов. Специалисты JAWA тоже решили укрепить свои позиции и разработали мотоцикл JAWA 100 Robot, представленный в 1937-м году. Это была модель с одноцилиндровым двигателем 98,8 куб. см мощностью 2,6 л.с., которая запускалась с помощью педалей с места или с разгона. JAWA 100 Robot весила всего 49 кг, достигала максимальной скорости в 65 км/час, и она действительно оказалась очень востребованной у молодежи и любителей легких мотоциклов. Перед началом Второй мировой войны завод успел выпустить еще одну новинку: JAWA 250 Duplex с двигателем объемом 246 куб.см и мощностью 9 л.с. Модель развивала максимальную скорость 100 км/час и весила 115 кг.
Фантастическая популярность
Отечественная промышленность в 70-е годы также не стояла на месте и предлагала потребителям ряд моделей мотоциклов (см. также статью о схеме проводки мотоцикла Урал ).
Однако:
- по соотношению скоростных качеств и комфорта;
- а также в сочетании с надежностью и простотой в обслуживании своими руками;
мотоциклам из Чехословакии не было равных. Об этом красноречиво свидетельствует статистика: в 1976 году в стране было зафиксировано более 1000 000 владельцев мотоцикла семейства JAWA.
Фирменное фото сети «Спорттовары», продававшей мотоциклы JAWA в СССР
Столь огромная популярность объяснялась довольно просто – отсутствие у граждан технической возможности путешествовать:
- Даже имея средства на покупку, легковой автомобиль нужно было ждать в очереди страждущих по нескольку лет;
- Отечественные мотоциклы отличались низкой надежностью и не годились для комфортных многокилометровых поездок (см. также о деталях схемы проводки ИЖ Планета 5).
Диагноз и ремонт
Приступая к ремонту, запомним основное правило: устранение неисправностей следует начинать с самого простого. Не секрет, что всякая разборка нарушает о определенной степени взаимное положение приработавшихся деталей и в итоге может вызвать их интенсивный износ. Поэтому к разборке прибегают, только убедившись в ее необходимости.
Первое «близкое знакомство» с двигателем обычно происходит после пробега 15—20 тысяч километров. К этому времени из-за износа поршневых колец снижается мощность. Ремонт состоит в их замене. Эта работа подробно изложена в инструкции.
Через 25—35 тысяч километров мощность двигателя опять снижается. Здесь уже может потребоваться замена или расточка цилиндра. Сигналом служит увеличение его диаметра на 0,1—0,15 мм в любом сечении или образование продольных рисок глубиной более 0,05 мм. К этому моменту могут износиться поршневой палец, втулка верхней головки шатуна и стенки отверстий в бобышках поршня. О возникновении в этих соединениях зазора свидетельствует появление стуков при переходе поршня через мертвые точки. Наиболее отчетливо они слышны в верхней части цилиндра при движении мотоцикла накатом с включенным сцеплением. При увеличении опережения зажигания стуки усиливаются.
Изношенный подшипник нижней головки шатуна тоже вызывает стуки, но более глухого тона. Определить их на слух очень трудно. Для проверки состояния всех этих соединений достаточно снять головку цилиндра и цилиндр (см. инструкцию).
Покачивая поршень при неподвижном шатуне, а шатун при неподвижном коленчатом вале, можно определить величину люфта в соединениях. Если в подшипнике нижней головки шатуна он превышает 0,3 мм — коленчатый вап нуждается в замене. Для этой работы, так же как и при ремонте коробки передач, необходима разборка (в условиях мастерской) картера двигателя, предварительно снятого с мотоцикла.
Состояние опорных (коренных) шарикоподшипников коленчатого вала проверяют так. Сняв статор генератора, берутся руками за якорь и приподнимают и опускают коленчатый вал. Если слышны стуки и к тому же ощущается его движение — значит, подшипники изношены и их надо менять. Это удобнее делать, когда картер разобран.
Снижение мощности двигателя, работа его «через такт», затрудненный пуск иногда являются следствием износа уплотняющего «воротника» самоподжимающихся сальников, установленных на цапфах с наружной стороны коренных подшипников. О повреждении левого сальника говорит уменьшение уровня масла в картере (оно засасывается в цилиндр), увеличение дымности выпускных газов (это особенно заметно в левом глушителе у «Явы-350»), При неисправности правого — в цилиндр подсасывается воздух, топливная смесь обедняется и часть ее выбрасывается через сальник на генератор. Об этом же сигнализируют следы масла на наружной стороне сальника и в генераторе, и хлопки, прослушивающиеся при снятой правой крышке.
Для замены сальников двигатель не нужно снимать с мотоцикла. Доступ к левому открывается после снятия левой крышки картера, сцепления и ведущей звездочки с коленчатого вала; к правому— после снятия статора и якоря генератора.
