Honda SH150 — ремонт и обслуживание электрооборудования

Аварийный запуск генератора

Иногда бывает так, что генератор необходимо срочно запустить, а ручной стартер отказал именно в этот самый момент. При необходимости есть несколько способов экстренного запуска.

Перечисленные ниже способы небезопасны!

Снимите кожух стартера. Под ним расположен маховик с крыльчаткой охлаждения, притянутый к коленвалу гайкой. Чтобы привести его во вращение, можно:

  • Намотав вокруг маховика веревку, использовать ее аналогично тросу ручного стартера. Учтите, что, если она зацепится за лопасти вентилятора, при запуске мотора эта веревка превратится в хлещущий во все стороны бич, поэтому будьте аккуратны. Стойте так, чтобы веревка не могла попасть по рукам или голове.
  • Маломощные двигателя можно завести и вручную: на выключенном зажигании несколько раз проверните коленвал, вращая шкив руками в нужном направлении. При этом бензокран должен быть открыт, а заслонка пускового устройства – закрыта. После этого, включив зажигание, подведите коленвал к ВМТ сжатия (почувствуется нарастание усилия на маховике), а затем резким рывком проверните шкив, чтобы энергии искры хватило для воспламенения смеси.
  • Мощная аккумуляторная дрель и головка с удлинителем из набора инструмента – неплохая замена электростартеру на скорую руку. Зажмите в патроне удлинитель, наденьте на него головку подходящего размера и раскрутите коленвал за гайку крепления маховика. Правда, таким способом получится завести только маломощный генератор – для двигателя большого объема крутящего момента дрели не хватит, чтобы провернуть его на такте сжатия.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5). Выходы имеют следующие цвета: зеленый, красный, желтый и белый

Выходы имеют следующие цвета: зеленый, красный, желтый и белый.

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже  чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.

Реле регулятор напряжения скутера 4т можно купить за 500 руб.

Мануалы к скутерам

или скутеры и как с ними бороться.

Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего

Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact — Устройство, техничеcкое обслуживание, ремонт

Honda Lead набор gif’ов Скутер Honda Lead — Устройство, техническое обслуживание, ремонт

Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A

Электрика Honda DIO gif

Электрика Honda Takty tiff

Электрика Honda Lead gif

Коммутатор Honda Dio Fit gif

Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif

Suzuki Sepia tiff Скутеры Suzuki Sepia — Устройство, техничеcкое обслуживание, ремонт

Yamaha Cute tiff Инструкция пользователя Yamaha Cute

Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс

Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125

Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ

Yamaha Jog tiff Скутеры Yamaha Jog — Устройство, техничеcкое обслуживание, ремонт

Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50

Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s

Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100

Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001

Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125

Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity

Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103

Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five

Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo

Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD

Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro

Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109

Honling pdf Ремонт и обслуживание скутеров Хонлинг

Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S

Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R

Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB

Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D

Exhaust Calculator Exhaust Calculator — Программа для расчета резонаторов глушителей двухтактных двигателей

Когда нужно обратиться в мастерскую?

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

В крупных городах подобных мастерских много, вот лишь малая их часть:

ГородМастерскаяКоординаты
Москва«Электробензотехника»13 центров в Москве и 18 – в МО (495) 783-58-33
«Юго-Восток»Марьино, Ставропольский проезд. владение 199 (499) 390-93-49
Санкт-Петербург«Ленремонт»7 мастерских (812) 344-44-44
«Бензомикс»ул. Учительская, д. 23, бизнес-центр АТОЛЛ, офис 154 (812) 385-54-30
Нижний Новгород«Станки»ул. Родионова,24 (831) 412-92-48
Новосибирск«РемСити»ул. Тополевая, 3 (383) 303-41-77
Владивосток«Бензоагрегат»ул. Доровольского (4232) 273-273-9

На видео показан ремонт бензогенератора китайского производства

Разборка двигателя 157qmj 150 кубов

Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.

Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.

Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.

Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.

Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!

Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).

Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.

Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.

Откручиваем два болта и снимаем натяжитель.

Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта

Осторожно удаляем ГБЦ

Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.

Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.

Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.

Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

  1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
  2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
  3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
  4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
  5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
  6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

  • переключить прибор в режим «КилоОм» и снять регулятор;
  • затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
  • после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
  • затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
  • меняем местами щупы (ДС) и замеряем показатель повторно;
  • остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Заменить неисправный реле-регулятор на скутере не составит труда

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор

трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Регулятор напряжения, самодельный.

Приветствую всех! “Полетел” у меня как то регулятор напряжения(Не Реле-регулятор, не путайте) на китайском 4 тактнике, покупка нового не планировалась, так как штатный РН на всех 4т говно, полез в интернет искать схему. Долго искать не пришлось, нашел очень простой и дешевый вариант: шунтирующий РН. Но для правильной работы нужно было разбирать генератор и отсоединять провод от массы, и выводить его отдельным проводом.. Ну да ладно, дальше объяснять я не буду, ибо не каждый шарит в электрике. В китайских 4т как правило стоят вот такие РН: Схема говно, КПД говно, ресурс говно

Собираем вот эту(Для однофазного генератора, в нашем случае): Для трехфазного: У нас есть два варианта подключения самодельного РН, тянуть не буду и расскажу что да как: Первый вариант(с переделкой генератора): 1) Разбираем генератор, снимает статор с двигателя и вот что мы видим: Важно: Где написано “Масса ее нужно отпаять” припаиваем отдельный провод на обмотку и выводим наружу, это будет один конец обмотки. Вторым концом будет белый провод Все, сделали, собираем генератор обратно. Получиться у нас должно вот так: То есть с генератора у нас приходят два провода(Вообще то их будет три, нам же будет нужны два)

Расписывать подключение РН дальше не буду, покажу лучше рисунок: Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора. На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение

Получиться у нас должно вот так: То есть с генератора у нас приходят два провода(Вообще то их будет три, нам же будет нужны два). Расписывать подключение РН дальше не буду, покажу лучше рисунок: Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора. На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение.

pitstopsaki.com

Honda SH и им подобные — ремонт, обслуживание, эксплуатация

Владельцы Сашек и подобных предлагаю создать тему в которой в первом посте мы поместим всю необходимую информацию о эксплуатации этих скутов. Кто знает что либо о зазорах клапанов, масле, и пр. пишите сюда.

мануалы Honda SH 125i-150i. в прикрепленном архиве.

Не путайте 125сс и 150сс, моторы полностью разные. Jf14 — это125сс, а kf08 — это 150сс,

Замена масла в вилке

размеры роликов и ремня 1. Ремень: 906*22,5*30 HONDA-BANDO 23100-KGF9010-M1, то есть Ширина-22,5мм, длина — 906(HONDA-BANDO) или 921(Dayco) ! 916мм — это говнокитай

плата сцеплениязазоры клапанов

На Lead AF-48 и JF-06 тормозные механизмы ИДЕНТИЧНЫ SH-евским 01-08 года. Только задние колодки на Лидах меньшего диаметра.

Родной оригинальный аккумулятор YUASA YTX7L-BS

Съемник колокола генератора SH-150

Руководство пользователя для SH 300i 2016, итальянский язык

Источник

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

Как работает ДД — принцип работы. 3 вида датчиков.

В определенных материалах кристаллической породы, если изменить температуру, возникает пиростатический эффект.

После подключения проводов к датчику можно надеть крышку и переходить к подключению проводов к распределительной коробке. Величина освещенности Данный параметр должен быть настроен на то время суток, когда естественного освещения не хватает для нормального обозрения окружающего пространства.

Подобная схема датчика движения должна быть указана в инструкции. Датчик движения подает сигналы в блок управления.

Проверяем собранную схему в работе. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.

Типовая схема детектора движения

Теперь я просто нажимаю на выключатель, и лампа горит независимо от датчика. Провод МГТФ используется для подключения датчика фторопластовая изоляция. Если количество линз увеличить еще больше — до нескольких сотен — то получится датчик присутствия, чувствительный к незначительному движению.

Замыкание контактов и включение осветительных ламп происходит при изменении инфракрасного, электромагнитного или ультразвукового фона в районе действия приборов. Подключение ИК датчика движения с системой сигнализации На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон места, которые датчик не охватывает своим действием.

Области применения датчиков движения:

IP44 — не слишком отличается от IP41, но позволяет использовать прибор даже на улице. Я настроил его на такой промежуток времени, чтобы пройти пешком от калитки ворот до дверей дома.

Электронная схема микроволнового датчика движения При необходимости можно уменьшить чувствительность, это тоже снизит количество ложных срабатываний. Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. ДАТЧИК ДВИЖЕНИЯ.ПОДКЛЮЧЕНИЕ,НАСТРОЙКА,РАБОТА.

Источник

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

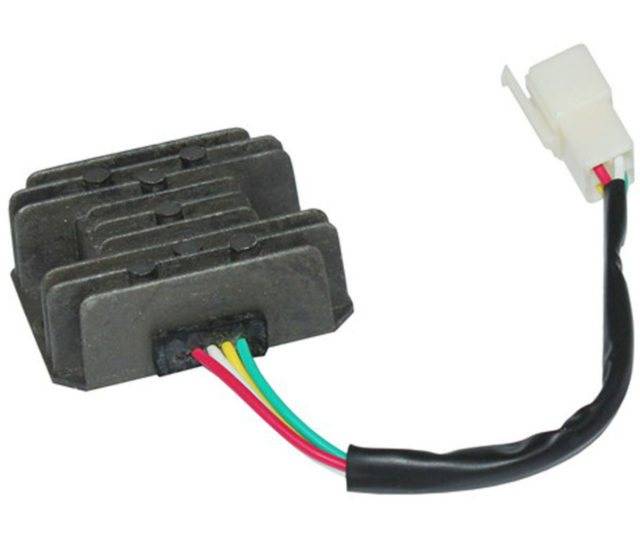

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

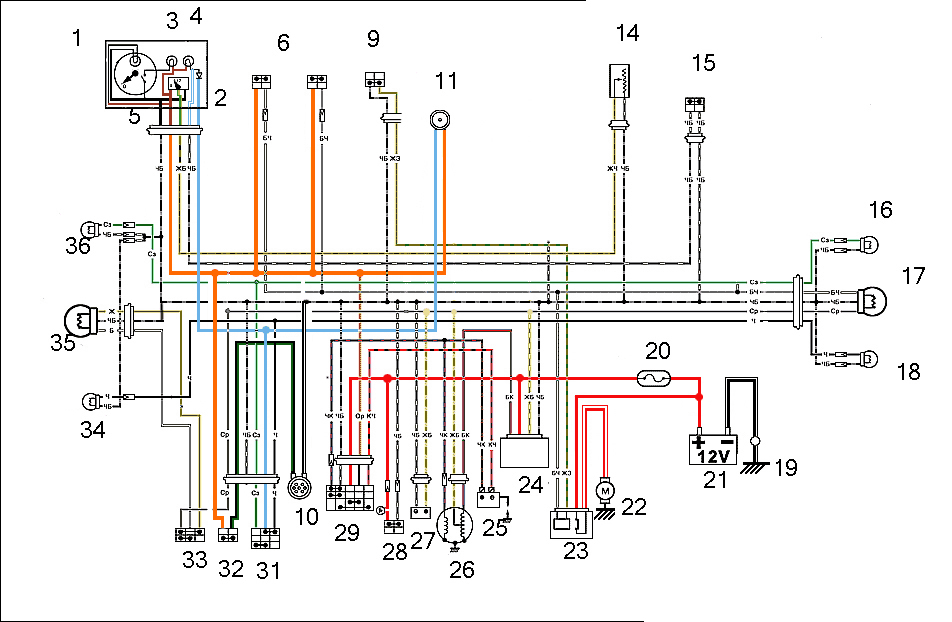

Электрическая схема подсоединения реле-регулятора
