Глушитель саксофон на скутере – принцип работы и технические особенности

Виды тюнинговых глушителей и их эффективность

Все глушители делятся на несколько классов и, в зависимости от класса, формируется конечная его стоимость

Если вы не собираетесь участвовать в гонках и тонкая настройка не ваш конек, можно обратить внимание на трубы подешевле. Каждая уважающая себя тюнинговая компания выпускает как бюджетные трубы, так и выхлопные системы премиум сегмента

Не стоит обращать внимание на копеечные саксофоны китайского производства. Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности

О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно. Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку.

Глушитель саксофон на скутер своими руками

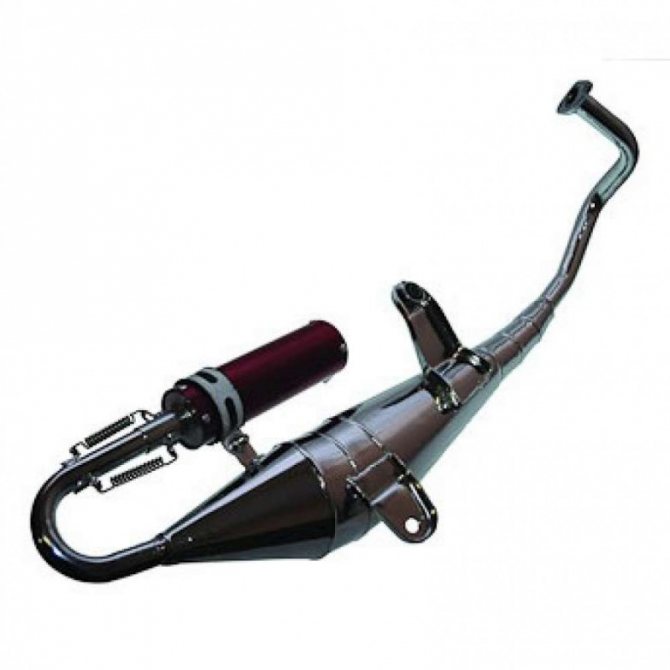

Даже при минимальном тюнинге скутера нужно задуматься об установке резонансного выхлопа. Принцип действия и обзор саксофонов, как называют в народе такие глушители, мы приведем в другой статье.

Резонансный глушитель саксофон — вещь не дешевая и не каждому по карману. Соответственно у скутеристов возникает желание сэкономить и сделать такую выхлопную трубу собственными силами. В данной статье Вы узнаете как сделать примитивный самодельный саксофон на примере скутера Yamaha Jog. Почему примитивный? Потому, что при этом методе мы не будем вести расчёты резонатора (для этого требуется специальная программа), а просто воспользуемся чертежом глушителя саксофона.

Как сделать глушитель Yamaha Jog саксофон

Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.

Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.

Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.

Крепления на муфлере сделаны из нержавеющей стали.

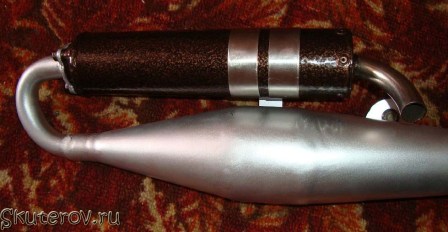

И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?

Еще лучше смотрится саксофон на скутере.

После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.

skuterov.ru

Двухтактный и четырехтактный скутер

Скутер, как известно, может быть с двухтактным либо с четырехтактным двигателем. Принцип работы всей системы выхлопа у аналогов отличается кардинальным образом.

Глушитель на четырехтактном скутере за сравнительно меньшее время выводит газы, делая этом с минимальным шумом. Кроме того, провести тюнинг глушителя в этом случае будет довольно-таки просто. С другой стороны, в обоих случаях, проводя тюнинг, надо будет менять трубы.

Виды глушителей на скутер

Для глушителя двухтактного скутера подбирать компоненты, дающие возможность провести тюнинг, будет значительно сложнее. Сам штатный глушитель для таких скутеров более сложен в производстве и настройке.

Выхлопная система двухтактного скутера работает следующим образом. В процессе очистки отработанных газов часть мощности возвращается в двигатель. Это происходит на определенных оборотах и если суметь весь этот процесс реализовать, проведя тюнинг, скутер будет не узнать.

Можно установить на двухтактный скутер качественный и правильно настроенный резонатор. Это даст ощутимую прибавку в динамике до четверти. Но в этом случае актуально будет проведение профессиональных настроек всей системы питания.

Глушитель

Та самая часть, которая способна менять тембр выхлопа. Именно ее пилоты переустанавливают, когда хотят изменить звучание.

Внутрь глушителя могут устанавливаться разные примочки. Чаще всего встречаются:

Катализаторы и фильтры – помогают приводить выхлоп к экологичному уровню. Встречаются в более современных моделях.
Db Killer – система, имеющая много каналов с отверстиями, пропускающих сквозь себя воздушные волны. Она увеличивает сопротивление газовым потокам. Без такой «флейты» выхлопная система станет похожа на прямоток с абсолютно другим звучанием.

Некоторые мотоциклы позволяют открывать и закрывать заслонки с помощью кнопки на руле. Это помогает изменять звуки и выхлоп по ситуации. Наиболее известная марка такой системы – Dr. Jekill & Mr. Hyde, которую можно поставить на многие аппараты.

Рассматривая, как устроен глушитель мотоцикла, нельзя не упомянуть про мощностной клапан. Он распределяет отраженные волны воздушного потока. Это необходимо, чтобы газ не добрался до выпускного клапана, когда тот закрывается. Клапан пропускает лишь волны, наполняющие цилиндр и избавляющие его от переработанного воздуха. Чаще всего при изготовлении используют: титан, алюминий, карбон, нержавейка.

Правила замера уровня шума

В этом случае вам важно знать всего несколько важных моментов:

Для измерения уровня шума применяется специализированный прибор, прошедший аттестацию.
Во время измерения прибор должен находиться на расстоянии 50 сантиметров от выхлопной трубы.

А также нужно знать еще, что частота оборота двигателя во время измерения шума должна быть 0,75 от той, которая установлена производителем ТС (примерно 3 тыс. оборотов в 60 сек.). Есть еще и другие критерии, которые могут влиять на результат измерения. Например, ветер, фон шума на улице, прогрев двигателя и даже идущий снег. Обо всем этом написано в указанном ранее ГОСТе.

Как сделать глушитель Yamaha Jog саксофон

Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.

Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.

Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.

Крепления на муфлере сделаны из нержавеющей стали.

И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?

Еще лучше смотрится саксофон на скутере.

После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.

Тюнинг глушителя на скутере – что нам даст саксофон?

Принцип работы выхлопной системы на двухтактных и четырехтактных скутерах отличается кардинально. Задача у них одинакова, однако в остальном они работают по другому.

Глушитель на четырехтактнике

Задача глушителя на четырехтактном скутере – максимально быстро вывести отработанные газы с минимальным шумом. Поэтому тюнинг глушителя на четырехтактнике задача совсем не сложная. Хотя, в обоих случаях, необходимо менять трубы. В случае с четырехтактным двигателем – это не так принципиально, в том вопросе, какую именно купить и нужно ли что-либо настраивать. Там все просто.

Глушитель на двухтактнике

А вот глушителя для двухтактников куда-более сложны в производстве, настройках и подборе для каждой конкретной модели под конкретные задачи.

Принцип работы выхлопной системы для двухтактников известен и был рассмотрен в разделе «Устройство скутера». Известно, что часть мощности возвращается в двигатель из выхлопной системы в процессе работы на определенных оборотах. Если весь этот процесс реализовать в идеале, после тюнинга глушителя скутер будет не узнать. Естественно, если перед этим были тюнингованы и другие узлы. После общей форсировки скутера, стокового глушителя не достаточно для адекватной работы двигателя во всем диапазоне оборотов и замена глушителя на тюнинговый, тут, пожалуй, единственный способ заставить ваш скутер бежать быстрее и динамичнее.

Зачем нужен тюнинговый глушитель

Тюнинговые компании выпускают огромное количество замечательных глушителей для самых популярных европейских, японских, тайваньских и корейских скутеров. Подобрать определенную модель можно всегда и на любой кошелек. Цена в данном случае зависит от сложности исполнения, качества, популярности модели скутера, для которой она рассчитана. Однако это того стоит.

После установки на двухтактном скутере качественного и правильно настроенного резонатора, можно ожидать прибавку в мощности до 25% только после профессиональных настроек системы питания. Это немалая цифра, если учесть что в тюнинге, например, для участия в гонках, борьба идет за каждую миллисекунду в процессе соревнования

Для обыденной жизни это не так важно, и разницу в прибавке мощности между 20 и 25% процентами заметить сложно, но бывалые скутеристы не останутся равнодушными после установки брендового саксофона

Виды тюнинговых глушителей и их эффективность

Все глушители делятся на несколько классов и, в зависимости от класса, формируется конечная его стоимость

Если вы не собираетесь участвовать в гонках и тонкая настройка не ваш конек, можно обратить внимание на трубы подешевле. Каждая уважающая себя тюнинговая компания выпускает как бюджетные трубы, так и выхлопные системы премиум сегмента

Не стоит обращать внимание на копеечные саксофоны китайского производства. Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности

О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно. Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку.

Очистка глушителя

Чистота глушителя влияет на мощность мопеда

Прежде, чем начинать что-либо менять в выхлопной системе, хотелось бы дать один совет. На мощность скутера непосредственно влияет чистота глушителя. Если бы можно было увидеть отработку в разрезе глушителя, владелец скутера бы очень удивился. После определенного пробега динамика скутера снижается, а владельцы начинают искать причины этого, находя их в полной переделке штатного глушителя либо его замены.

Причина потери мощности, между тем, может скрываться в состоянии самого двигателя. Это поможет определить специалист, к которому стоит перед проведением тюнинга обратиться. Но самым частой причиной потери динамики становится сажа, которая забивает глушитель. Очистку в данном случае рекомендуется проводить тремя способами.

Первый способ: механический

Он подразумевает очистку в разрезе глушителя (он делается болгаркой). Проволокой или тросиком вычищается внутренность глушителя от сажи. Место в разрезе закрывается при помощи сварки.

Второй способ: химический

Он подразумевает залив воды с каким-нибудь очистителем в глушитель. Например, подойдет для этой цели едкий натр. При такой очистке есть преимущество: внешний вид глушителя никоим образом не пострадает.

Третий способ: термическая обработка

Глушитель нагревается либо на скутере паяльной лампой, либо демонтированный в печи или на мангале. Надо будет только после остывания перекрасить глушитель.

Делаем прямоточный глушитель с нуля

Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.

Инструментарий и материалы

В данном случае, опять же, надо подготовить нужные инструменты и материала.

Приобрести в магазине или найти две трубы, диаметром 33 мм;
Купить оргстекло;
Болты М8 и М3;
Подготавливаем клей и гвозди;
Сварочный аппарат;
Надфили;
Ножовка по металлу.

Приступаем к сборке

В первую очередь, нужно отрезать от одной из труб 18 см. Место в разрезе рекомендуется тщательно обработать надфилем. От второй трубы отрезаем круг, диаметром 1,5 см. Обрабатываем вышеописанным методом. Приклеиваем в разрезе первой трубы, вырезанный круг. Отрезаем еще один кусок трубы, длиною 18 см. Проделываем в нем множество отверстий. Делать это можно и с помощью острого гвоздя.

Соединяем все части, используя сварочный аппарат. Минеральной ватой набиваем полость, образовавшуюся в стыке двух кусков трубы. Обматываем готовое изделие специальным огнестойким материалом. Самодельный глушитель готов. Чтобы установить его, надо будет приделать элемент к креплению корпуса скутера.

Делаем элемент крепления глушителя

Из оргстекла, которое незаменимо в этом деле в виду своей прочности и легкой окрашиваемости, вырезаем особого вида кольца, края которых можно будет разогнуть наружу на 180 градусов. Полученные круги с засечками крепим к мопеду, используя нужны болты. Глушитель полируем с помощью наждачной бумаги. Места соединения самоделки с кузовом мопеда для верности надо будет смазать.

Самодельный глушитель для мопеда в разобранном виде

Если самодельное изготовление вызывает определенные сложности, можно найти массу моделей глушителей уже в готовом виде. Стоят они, как правило, недорого. С другой стороны, только самодельный вариант способен дать идеально ожидаемый вариант.

>

Флейта для прямотока своими руками

Если есть желание и навык, то изготовить флейту своими руками, для того чтобы заглушить прямоток, совсем несложно. Получится дешевле фирменной, но не всегда лучше китайской.

Для работы потребуется стальная (лучше нержавеющая) труба 20 мм и кусок листового металла толщиной 0.8–1.2 мм. Варить желательно дуговой сваркой, соблюдая правила работы с нержавейкой. К трубе приваривается предварительно согнутая из листа стали заглушка с отверстиями под крепление. Прикручивать можно на три болта M8, но для установки за несколько минут, достаточно и одного резьбового соединения.

При изготовлении нужно постараться аккуратно измерить внутренний диаметр глушителя у воздушного среза, чтобы заглушка входила неплотно, но без зазора. Тогда при выезде на трассу можно быстро снять флейту с горячей трубы парой гаечных ключей или пассатижами.

Как сделать прямоток на скутере

Вам понадобится

– болгарка;
– сверло;
– молоток;
– сетка или трубка с отверстиями;
– стекловолокно;
– термоустойчивая краска.

Инструкция

Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.

Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.

Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.

Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.

Видео по теме

https://youtube.com/watch?v=ob5fOdCc3Dk

Обратите внимание

Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.

Полезный совет

Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.

Прямоток на скутер своими руками в 2018
как сделать прямоток на мопед в 2018
