Электропривод замка багажника: особенности и установка электропривода

Критерии выбора электрозамка

Покупая электропривод крышки багажника, необходимо серьезно подойти к выбору. Наш рынок предлагает покупателям множество различных устройств в разных ценовых категориях, однако дешевые варианты лучше сразу исключить. Такой узел не сможет проработать долго, ведь низкая цена, как правило, обусловлена таким же качеством производства устройства. Поэтому китайские варианты сразу же исключайте — в данном случае лучше отдать предпочтение российским или импортным девайсам.

Покупая устройство, сразу же учтите то, как будет происходить управление им. К примеру, если он будет открываться при помощи кнопки, то можно приобрести обычный девайс, который без проблем можно будет установить своими руками. Но если вы хотите, чтобы устройство работало от брелока сигнализации, то рекомендуется взять более сложный электрический девайс, а процедура подключения должна быть произведена квалифицированным электриком.

На сегодняшний день в продаже можно встретить несколько моделей устройств, по типу они бывают:

  1. Стандартные. Такие системы оснащаются боковыми фиксаторами и стоят они дешевле.
  2. Усиленные. Их стоимость более высокая, но их качество выше. Кроме того, такие устройства будут более надежными в плане эксплуатации.

Специалисты рекомендуют отдать предпочтение девайсам с инерционным механизмом. Благодаря этому на электромотор будет возлагаться более низкая нагрузка, поскольку когда шток упрется в препятствие, он просто отключится (автор видео — Sergei).

Багажник на крышу ВАЗ 2107

Если «семёрка» часто используется для перевозки разных грузов, то, как правило, штатного багажника недостаточно. В этом случае удобно использовать специальный багажник, устанавливаемый на крышу. На такой конструкции можно закрепить негабаритные грузы. Прежде чем подобрать изделие, необходимо выяснить размеры элементов, которые можно помещать на багажник. Такие длинномерные материалы, как доски, палки, трубы, если их длина составляет до 4,5 метра, могут не обозначаться красными флажками. Если груз превышает габариты автомобиля, т. е. выступает за передний и задний бампер, он должен помечаться специальными флажками красного цвета, которые информируют других участников дорожного движения о перевозке негабарита.

Какие бывают багажники

На крышу ВАЗ 2107 можно установить багажник как старого образца, так и современного типа. Стандартный «Жигулёвский» багажник имеет размеры 1300*1050*215 мм, а его грузоподъёмность составляет до 50 кг. Крепление такой конструкции осуществляется за желоба водостока крыши при помощи болтов. В целом багажники на крышу можно разделить на 3 группы:

Первый вариант является универсальным. Состоит изделие из поперечно и продольно направленных металлических балок с квадратным или круглым профилем.

Закрытый багажник представляет собой кофр (бокс). Основным плюсом такой конструкции является защита перевозимого груза от непогоды.

Изделие, выполненное в виде стоек, используется для перевозки велосипедов и другого оборудования. Такая конструкция применяется реже, но груз на ней можно зафиксировать легко и надёжно.

Электропривод замка багажника: особенности функционирования

Начнем с того, что опция позволяющая выполнить открывание двери багажника из салона, появилась относительно недавно. Вследствие чего, владельцы автомобилей, оборудованных таковой функцией, еще не до конца успели привыкнуть к новинке. Для того чтобы привести в действие электропривод крышки багажника и открыть его, необходимо нажать соответствующую кнопку. Особо сложного ничего нет, но за то насколько упрощается сама процедура, особенно в холодное время.

Большинство автовладельцев начинают нещадно поливать его кипятком, нагревать ключ зажигалкой, брызгать в сердцевину различные размораживатели. А если бы на автомобиле был установлен электропривод замка багажника, эта проблема бала бы решена сама собой.

С установленным на автомобиле электроприводом можно выполнять открывание и закрывание двери багажника при помощи ключа. Ранее подобным дополнением комплектовались исключительно производимые за границей автомобили. Однако в последнее время большинство отечественных транспортных средств имеет электропривод открытия багажника в числе своих штатных устройств. Если же случилось так, что приобретенный автомобиль не оборудован подобной полезной опцией, печалиться не стоит, ведь электропривод багажной двери можно установить своими руками.

Калинка моя

LADA Kalina — одна из относительно свежих идей ВАЗа, машина класса «В». Но вынашивалась задумка достаточно долго. Еще в начале девяностых ВАЗовцы взялись за разработку новой модели. Задумка совершенствовалась, видоизменялась, дорабатывалась. И только в 1999 году Калина была представлена общественности.

С другими не сравнить

Сегодня она доступна в трёх вариантах кузова: седан, универсал и хэтчбек. Интересно, что сам кузов нельзя сравнить ни с одной из ранее выпущенных ВАЗовских моделей, поскольку здесь он абсолютно иной.

Разработка автомобиля Лада Калина была смелым шагом для АвтоВАЗа

Подушки безопасности, кондиционер, магнитола, бортовой компьютер, электроусилитель руля, подогрев зеркал и кресел, новый двигатель (на выбор 1,4 и 1, 6 литра), 5 МКПП и автомат на 4 передачи — все это есть в современной Калине.

Несмотря на то что внешне Калина кажется автомобилем весьма компактным, она гораздо вместительнее той же Приоры.

Машина для зрелых водителей

Когда вы решаете дилемму «Калина или Приора?», важно учитывать несколько принципиальных моментов. Помните, что у Калины в отличие от Приоры имидж зрелого авто. Её считают машиной для людей в возрасте

Её считают машиной для людей в возрасте.

Оснащённость Лады Калины доказывает стремление российских конструкторов идти в ногу со временем

Нужно признать, что Калина не такая шустрая, при сильном разгоне её «шатает» на дороге. При этом за счёт хорошей высоты клиренса Калина лучше подходит для путешествий за город.

Как уже упоминалось, Калина реже нуждается в обслуживании. Об этом, кстати, свидетельствует статистика обращений к дилерам. Что еще из плюсов? Более доступная цена. Старт хорошей базовой версии — от 350 тысяч рублей.

Какие внешние «симптомы» указывают на загрязнение заслонки?

Проблемы в работе дроссельного узла не всегда возникают только из-за образования отложений на заслонке. К ним могут привести выход из строя датчика положения, сбои в работе привода и другие неисправности.

Даже если вы не уверены в том, что причина неисправности кроется в дроссельной заслонке, стоить проверить этот узел и произвести его очистку, чтобы максимально отдалить момент образования отложений, которые рано или поздно дестабилизируют работу двигателя.

Если проблема возникла с электронным дросселем, лучше обратиться в сервисный центр – специалисты помогут разобраться с ее причинами без риска вывести механизм из строя.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.

Электропривод багажника своими руками устанавливается по следующей схеме:

  1. В первую очередь необходимо аккумулятор отсоединить от питания.
  2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
  3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
  4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
  5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
  6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
  7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
  8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.
  9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
  10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх – кому как будет удобно.
  11. Если длины проводов недостаточно, то добавляем к ним заранее . Места соединения спаиваются и перематываются скотчем.
  12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
  13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

Является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Те, у кого есть машина, привыкли, что управлять каждым ее механизмом легко и просто. В самом деле, как удобно: нажал на кнопочку – и все, больше ничего делать не нужно. Одним из таких механизмов, облегчающих жизнь водителя, является электропривод, который заставляет двигаться крышку багажника.

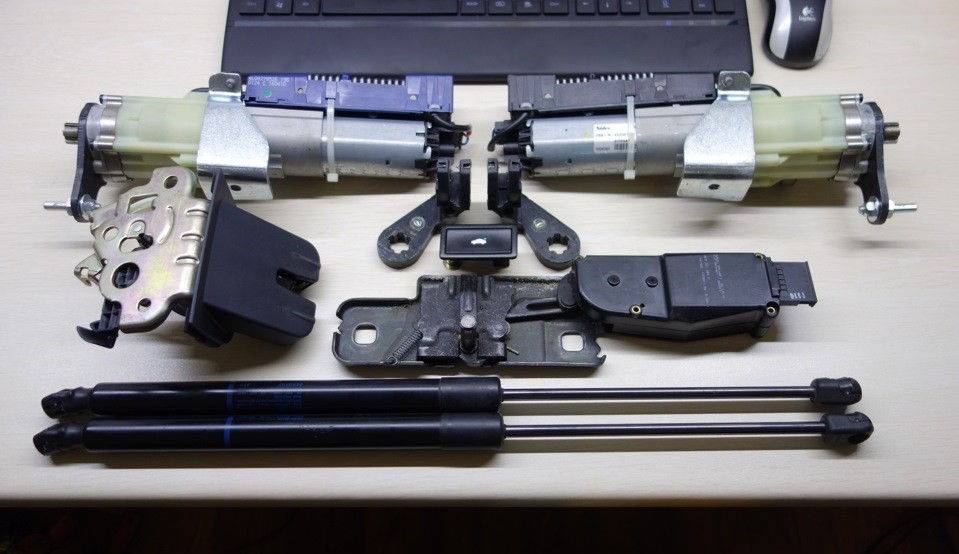

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

  • Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
  • Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:. Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

  • модуль электростеклоподъемника 2 штуки;
  • 2 механизма для подъема стекла;
  • провода;
  • диоды;
  • электромагнитное реле;
  • пятиконтактные реле;
  • четырехконтактные реле;
  • колодка подключения релюшек;
  • пружины для замка крышки;
  • электроинструменты;
  • проводка;
  • гайки, болты;
  • болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины

При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
Далее, производится монтаж самого привода — в этом случае все индивидуально. После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку

Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля. Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.

Обзор цен производителей

Наименование / артикулЦена (Руб.)
замок с электроприводом 2191-5606010-10от 1500
2191-5606452
2191-5605789-00—/—
2191-5603652—/—
2191-5604521—/—
Vartex 56526454от 1700
Apollo 54654—/—
FX-F 82665/22—/—
Monado fd515545—/—

*цены актуальны состоянием на 09.10.18 года.

Мнения мастеров СТО сошлись воедино в выборе производителя— особой разницы нет. При покупке оригинальной продукции срок эксплуатации оборудования превышает 5 лет. Установка в «кустарных» условиях, некачественное изготовление лишь сокращают период использования оборудования. Зачастую в поломке виноват владелец, нарушая регламент обслуживания автомобиля.

Электропривод замка багажника: особенности установки

Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля.

Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.

Проблемы при открывании багажника и их устранение

В некоторых случаях отпирание отсека не происходит. Если владелец столкнулся с этой проблемой, необходимо проверить следующие узлы:

  • питающий элемент пульта. Из-за слабого заряда батареи пульт просто не отдает корректную команду или передает искаженный диалоговый код. Соответственно, центральный блок не может правильно расшифровать его и выполнить команду. Аналогичным образом следует проверить аккумулятор автомобиля. Возможно, причина именно в его слабом заряде, имеющем такие же последствия. Прямым сигналом к тому, что автомобиль не принял команду, является отсутствие подтверждения в виде троекратного моргания габаритами;
  • сервопривод багажника. Возможно, проблема носит механический характер. Поэтому, после нажатия соответствующей команды необходимо прислушаться. Специальный щелчок в районе багажника подскажет, что сервопривод получает ток, но необходимо проверить исправность элементов (рейки, шестерни и самого замка), почистить и смазать их, чтобы избежать заедания. Также желательно продиагностировать жесткую тягу.
  • проверить значение функции. Возможно, данная опция не активна для дополнительного канала 1. Для этого необходимо войти в меню программирования. Нужно снять автомобиль с охраны, а затем пять раз нажать сервисную кнопку Валет для перехода в режим настроек. После включения зажигания автомобиль пять раз моргнет фарами и подаст пять звуковых сигналов. При помощи нажатия на третью клавишу осуществляется вход в соответствующее меню (AF). Нажатиями кнопок два и три нужно перелистнуть меню до нужной функции (13) и задать ей параметр 1. Настройки будут сохранены после выключения зажигания.
  • прошивку. Не всегда современная прошивка корректно взаимодействует с сервоприводом багажника и силовым реле. Иногда откат на более ранние версии прошивки может решить проблему;
  • сохранность проводов и правильность подключения. Необходимо вооружиться тестером и контрольной лампой. С их помощью можно проверить все провода на наличие постоянного контакта. Также нужно проверить правильность расположения диода (плюс с белой полоской – к красному проводу, минус – к черно-желтому кабелю);
  • микропроцессорный блок. Центральный блок сигнализации отвечает за корректность выполнения команд. Из-за попадания внутрь влаги он может замыкать и сбоить. Поэтому можно аккуратно разобрать корпус модуля, убедиться в отсутствии поврежденных элементов. При наличии влаги необходимо просушить его, а контакты – смазать спиртом. Желательно не использовать для сушки фен – это может повредить микроконтакты и дорожки платы;
  • контроллер. При его неправильной установке (выше, чем надо) дверь багажника все же открывается, но недостаточно для того чтобы концевой переключатель сработал и отдал системе соответствующую команду. Необходимо попробовать поднять крышку отсека рукой. Если сигнализация не сработала, значит, команда была выполнена корректно, нужно только провести механическую регулировку контроллера.

Система TIDA-01424

Структурная схема опорного проекта TIDA-01424 показана на рисунке 3. Основными элементами платы являются две микросхемы ультразвуковых дальномеров PGA460-Q1, выполняющие всю основную работу, связанную с аналоговыми сигналами.

Рис. 3. Структурная схема TIDA-01424

Результаты измерений, фактически представляющие собой расстояния до каждого обнаруженного датчиком объекта, сравниваются с предустановленными пользователем оптимизированными пороговыми уровнями и используются для принятия последующих решений. Гибкость системы обусловлена возможность получения цифровых данных непосредственно из дальномеров PGA460-Q1 по последовательному интерфейсу USART и использованию их в качестве входных данных для алгоритма распознавания жестов.

Основные компоненты аналоговой части системы, включая две микросхемы дальномеров PGA460-Q1 с согласующими ультразвуковыми трансформаторами и прочей необходимой обвязкой, 3,3-вольтовый LDO-стабилизатор TPS7B6933-Q1 и монитор TPS3700-Q1 с силовым интеллектуальным коммутатором питания TPS1HA100-Q1 смонтированы на компактной двухсторонней плате формата BoosterPack. Особенностью данного форм-фактора является наличие 20-контактного разъема, на который выведены сигналы USART и несколько стандартных портов ввода-вывода (GPIO). Это разъем полностью совместим с микроконтроллерными платами LaunchPad, выпускаемыми Texas Instruments. Именно на такой плате, работающей под управлением микроконтроллера MSP430F5529, и реализованы алгоритмы обработки сигналов дальномеров, исходный код которых доступен для свободного скачивания на веб-сайте Texas Instruments.

Питание системы осуществляется от стандартной 12-вольтовой аккумуляторной батареи. При этом система имеет защиту от переполюсировки, пониженного и повышенного напряжений, и может без проблем выдержать перенапряжения до 40 В, возникающие, например, при неполадках в бортовой сети автомобиля.

В пассивном режиме при выключенных ультразвуковых излучателях ток потребления системы составляет менее 100 мкА, что позволяет подключать ее непосредственно к аккумуляторной батарее без риска значительного разряда последней.

Все компоненты системы рассчитаны на использование в автомобильных приложениях и имеют соответствующий температурный диапазон -40…105°C.

В целом система состоит из двух плат (аналоговых сигналов и микроконтроллера), обозначенных на рисунке 3 синим цветом, и требует подключения всего трех внешних компонентов: двух ультразвуковых датчиков и источника питания. Основные технические характеристики системы приведены в таблице 1.

Таблица 1. Основные технические характеристики TIDA-01424

ПараметрЗначение
Количество ультразвуковых приемопередатчиков2
Тип ультразвуковых излучателейГерметичные с трансформаторным управлением
Рабочий диапазон напряжения питания, В6…18
Допустимый диапазон напряжения питания, В-20 (переполюсировка)…40 (резкий обрыв нагрузки аккумуляторной батареи)
Потребляемый ток в рабочем режиме, мАне более 40
Потребляемый ток в выключенном режиме, мкАне более 50
Дальность обнаружения объекта, мм200…500
Длительность жеста, с1…4
Частота выборки, выб./с5…40
Печатная платаДвухсторонняя, форм-фактор BoosterPack

Управление замком багажника

Сервопривод открытия багажника – вещь удобная, особенно когда руки заняты. Вы наверняка уже сталкивались с этим на парковке гипермаркета. Автопроизводители облегчают загрузку, добавляя радиоуправление открыванием с штатного радиоключа или даже управление жестами – например, на новом Ford Kuga достаточно провести под задним бампером ногой, чтобы багажник открылся.

Но на старых машинах, да и на нынешних бюджетных иномарках придется все равно поворачивать ключ или нажимать кнопку на крышке. Эта проблема давно решена сервисными функциями сигнализаций: в них реализуется либо встроенное силовое реле, либо настраиваемый дополнительный канал для реле внешнего. Они активируются при нажатии нужной клавиши или комбинации клавиш на брелоке, после чего дают кратковременный импульс на отдельно устанавливаемый электромеханический привод, либо дублируют нажатие кнопки на дверце. У современных автомобилей, где бортовая электроника интегрирована в общую цифровую сеть, открыть багажник иногда можно командой по CAN-шине, никаких дополнительных устройств и подключений не требуется.

Возможно управление замком багажника и на Старлайн A93. Для этого нет жестко специализированного канала, но предпочтительно применение для этого канала 1, как указывает и инструкция по установке.

Кнопки управления на брелках StarLine A93

Флекс-канал 1 в режиме управления багажником активируется следующим образом:

  • длительно нажать кнопку 2 на брелоке;
  • сразу же нажать кнопку 1 кратковременно.

После этого брелок издаст три мелодичных сигнала, а автомобиль подаст три световых сигнала. Если автомобиль снят с охраны, то импульс на открытие багажника будет подан без дополнительных действий. Если машина стоит на охране, то при открытии багажника двери останутся заблокированными, статус охраны не изменится, но встроенный датчик удара будет отключен. Если к сигнализации подключен какой-либо дополнительный датчик (для этого предусмотрен специальный разъем), то он также отключится.

Видео: Лада Гранта, открывание багажника с пульта сигнализации StarLine

Что делать, если багажник не открывается?

Обязательно убедитесь, что при нажатии нужной комбинации клавиш брелок подает тройной сигнал – это указывает на то, что сигнализация приняла команду.

Если на автомобиле установлен дополнительный сервопривод для открытия багажника, то внимательно вслушайтесь: щелчок со стороны крышки багажника при отработке команды укажет, что питание на сервопривод подается, но он либо сломан (повреждена внутренняя зубчатая рейка или шестерня, приводящая ее в движение), либо не работает механизм разблокировки, связанный с сервоприводом.

Для работы сервопривод связывается жесткой тягой с механизмом замка так, чтобы при срабатывании привода имитировать ручное открытие замка. Если тяга изогнута или слетела (к замку ее крепят винтовым зажимом), то отработавший сервопривод не откроет багажник. В конце концов, сам замок может замерзнуть.

Отсутствие шума укажет на повреждение проводки, отказ силового реле управления сервоприводом или перегорание предохранителя. В этом случае стоит обратиться к автоэлектрику или ознакомиться с инструкцией по установке и эксплуатации Старлайн А93. Так же стоит сделать, если для управления открыванием не использовался дополнительный сервопривод.

В случаях, когда нажатие комбинации кнопок 2+1 не приводит к нужной реакции на брелоке, проверьте правильность настроек сигнализации:

  1. Снимите автомобиль с охраны.
  2. Не включая зажигания, быстро пять раз нажмите сервисную кнопку Valet в салоне автомобиля
  3. Должны прозвучать пять сигналов сирены и один сигнал брелока, на его экране появится надпись AF – сигнализация вошла в режим настройки.
  4. Войдите в меню AF (сервисные и охранные функции), сначала длительно нажав кнопку 3, затем (после короткого писка) еще раз кратковременно.
  5. Теперь кнопками 2 и 3 перелистывайте различные функции сигнализации, которые будут отображаться в виде «10-4», где 10 – номер функции, 4 – ее настройка. Перелистайте до функции 13 – она управляет каналом 1. Для управления багажником корректное значение должно быть 13-1. Если на экране Вы видите другое, установите функцию в нужное значение, нажимая кнопку 1.
  6. После этого сохраните настройки, включив зажигание.

Если Вы используете мобильное приложение StarLine для управления сигнализацией, то возможно настроить и управление багажником из него (если это не сделано ранее). Так как в приложении можно активировать только один канал, то задайте правильный в настройках самой сигнализации: вышеописанным способом установите функцию 20 в значение 20-1.

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с . Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме. При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться

Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Может быть разным. Одни элементы делают ТС красивым и оригинальным, выделяют его на дороге, заставляют оборачиваться и прохожих, и других водителей. Другие элементы отвечают за удобство и комфорт использования автомобиля. Ярким примером удобного тюнинга является установка электропривода на багажник.
