Сигнализация Starline А91: инструкция по установке и эксплуатации

Принципиальная схема подключения Старлайн А91

Производитель Starline A91 снабжает инструкции к своим противоугонным комплексам типовыми схемами подключения. Такая схема подходит для монтажа к электрическим сетям большинства моделей транспортных средств, включая ВАЗ 2112, 2114, 2110, 2107 и Лада Приора. Для некоторых же моделей машин, особенно более старых, возможна необходимость модификации процедуры установки сигнализации.

Разъём центрального модуля противоугонной системы Старлайн А91 Диалог имеет 18 контактов, подключаемых по такой схеме:

  1. для заземления или подсоединения к любому минусовому проводу, а также кузову авто — чёрный;
  2. для подсоединения к габаритным фарам — зелёно-жёлтый и зелёно-чёрный;
  3. для включения электропитания штатной сирены системы — серый;
  4. для подключения концевых переключателей, расположенных в дверях — сине-чёрный;
  5. для подсоединения концевых выключателей, расположенных на капоте, а также находящегося там же датчика температуры двигателя — оранжево-серый;
  6. для подключения концевых переключателей на двери багажника — оранжево-белый;
  7. для соединения с минусовым контактом обходчика иммобилайзера противоугонного комплекса — розовый;
  8. для подключения контроллера генератора, который отвечает за корректную работу функции автоматического запуска двигателя — серо-чёрный;
  9. для соединения системы со стояночным тормозом — оранжево-фиолетовый.

Помимо перечисленных контактов, автовладелец может столкнуться с находящейся на разъёме Starline A91 Dialog Mark 2 петли с кабелем чёрного цвета

Эта петля имеет важное значение только для автомобилей с ручной коробкой передач — в таком случае её необходимо разрезать. В тех случаях, когда сигналку монтируют на транспортное средство с автоматической КПП — её не трогают

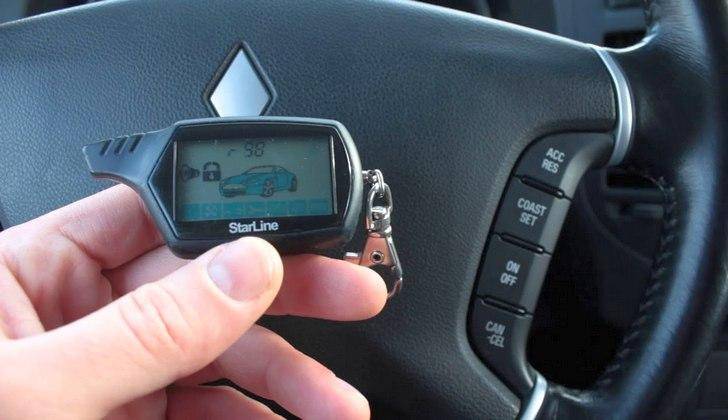

Как завести машину с брелка Старлайн

Для пуска силового агрегата брелоком комплекса А93 или Е91 потребуется нажать и удержать в нажатом состоянии первую кнопку (используемую для постановки на охрану). Зуммер пульта 2 раза отработает мелодичным звуком, на машине сработают внешние лампы, будет подан гудок сиреной. Брелок исполнит еще раз мелодию, активирует на табло текстовое уведомление. После начала работы силовой установки на дисплее показывается оставшееся время (предварительно настроенное) и активна пиктограмма, имитирующая выхлопные газы.

На комплексе А91, укомплектованном 3-кнопочным пультом, требуется нажать на несколько секунд клавишу включения охраны, а затем кратко воздействовать на кнопку со знаком звездочки. Имеющийся в конструкции сигнальный диод состояния перейдет в режим постоянной работы, на табло пульта отображается текстовая надпись, уведомляющая о прокрутке вала мотора стартером.

Читать также: Ликви моли дексос 2

С помощью дополнительного брелока

Завести машину с пульта сигнализации А93 или Е91, необорудованного дисплеем, возможно нажатием на кнопку активации охраны (с удержанием клавиши в течение 2-3 секунд). Дальнейший алгоритм не отличается от методики с использование пульта с экраном. Если основной брелок находится в зоне приема сигналов, то на дисплее отобразится иконка, указывающая на запущенный силовой агрегат. На комплексе А91 пустить мотор вспомогательным пультом управления невозможно.

Через брелок метку

Завести с брелка-метки машину можно после программирования комплекса в режиме Slave. В качестве метки применяется дополнительный брелок, функция доступна для сигнализаций, способных работать со штатным комплексом автомобиля (А93 или Е91). После короткого воздействия на кнопку включения охраны (при нажатой малой клавише, расположенной на другой кромке корпуса) включается красный диод, переводя метку в стандартный режим работы. Затем мотор заводится путем длительного нажатия на клавишу.

С помощью мобильного звонка

Пользователь может запускать и останавливать мотор при помощи голосового сообщения, которое поступает на отдельный блок в сигнализации. Записанный в модуле номер регистрируется на сайте производителя охранной системы.

Команда произносится голосом или активируется кнопками на клавиатуре телефона.

Через SMS сообщение

Запуск двигателя с брелка выполняется только в зоне действия пульта. Для управления работой мотора на больших расстояниях используется специальный модуль дополнения, устанавливаемый в процессорный блок сигнализации. Внутри устройства находится карточка мобильного оператора с отдельным номером, для начала применения оборудования требуется пройти регистрацию на сайте изготовителя.

После сопряжения сигнализации и сотового телефона владельца появляется возможность управления комплексом при помощи команд, пересылаемых как СМС. Пользователь осуществляет запуск мотора на расстоянии, продлевает работу или останавливает агрегат. Также возможно получить отчет о состоянии комплекса или об уровне заряда аккумуляторной батареи.

С помощью приложения

Чтобы запустить двигатель через приложение, установленное на смартфоне, потребуется:

  1. Установить дополнительный блок расширения, имеющий слот для карты мобильного оператора.
  2. Активировать установленное оборудование, согласно инструкции изготовителя. Тарифный план номера, используемого в сигнализации, должен поддерживать передачу данных по протоколу GPRS.
  3. Зарегистрировать оборудование на сайте производителя, а затем скачать дистрибутив приложения на смартфон.
  4. Провести предварительное сопряжение смартфона и охранного комплекса, введя в меню приложения информацию о типе системы и запрограммировав номер СИМ-карты, установленной в процессорном блоке.
  5. После завершения регистрации (сопровождаемого дополнительным электронным письмом, присылаемым на почту владельца автомобиля) появляется доступ к настройкам параметров сигнализации. Меню используется для пуска или глушения мотора, отслеживания положения автомобиля или контролирования скорости движения.

Как программировать охранные и сервисные функции сигнализации

В рамках программирования Старлайн А91 можно определить, в каком режиме будет работать каждая из охранных и сервисных функций сигнализации. Их полный перечень и возможные варианты работы представлены в таблице №1.

Перед тем как приступить к программированию, ознакомьтесь со списком функций. Это необходимо, чтобы перед настройкой вы уже знали, какую из функций хотите запрограммировать.

Принцип для всех один и тот же: входите в режим программирования, выбираете функцию и задаете один из 4 режимов работы. Общий порядок следующий:

  1. Для входа в режим программирования 5 раз нажмите Valet.
  2. После этого включите зажигание и дождитесь 5 сигналов сирены.
  3. Снова нажмите Valet количество раз, равное номеру функции, которую хотите настроить. Этот номер можно взять в первом столбце таблицы №1. Чтобы быть уверенным, что вы выбрали именно ту функцию, производитель предусмотрел световую и звуковую индикацию. Она приведена в таблице ниже.
  4. Выбрать одно из 4 состояний функции. Для этого нажмите ту кнопку, которая соответствует нужному варианту. Как и порядковый номер функции, комбинации клавиш приведены в таблице №1. Сигнализация и брелок издадут 1-4 сигнала в зависимости от того, какой вариант вы выбрали.

Процесс установки

Прежде всего, рассмотрим, что понадобится при установке автосигнализации:

  • сигнализация;
  • активатор водительской двери;
  • отвертка;
  • паяльник, припой, канифоль;
  • изолента;
  • дополнительный защитный диод.

Первым делом необходимо снять облицовку рулевого вала, затем открутить 2 самореза крепления облицовки приборного щитка, чуть ниже еще саморез и гайку. Далее нужно установить в левую стойку лобового стекла светодиод, на поперечной балке датчик удара, в любое удобное место установить сервисную кнопку. Антенна крепится на лобовом стекле.

Типовая схема подключения Starline a91 dialog

Процесс подключения 18-ти контактного разъема блока сигнализации (требуемые провода к подключению):

  1. провод черный — масса;
  2. короткая петля провода черного цвета — если коробка автомат оставляется петля, если механика — разрезается;
  3. зелено-черный и зелено-желтый провода подключаются к лампам указателей поворота;
  4. серый провод — выход управления сиреной;
  5. провод сине-черный — концевики дверей;
  6. оранжево-серый провод подключается к концевику капота, его же нужно подключить к датчику температуры двигателя;
  7. оранжево-белый провод нужно подключить к концевику багажника;
  8. провод розового цвета подключается на минус «обхода иммобилайзера»;
  9. провод серо-черный — контроль по сигналу генератора при автоматическом запуске;
  10. провод оранжево-фиолетовый — подключается к ручнику.

Как подключить 6-ти контактный разъем автозапуска:

  1. Красный провод — плюс «+12В» (провод розового цвета центрального замка).
  2. Желтый провод — это IGN1 выход на поддержание зажигания.
  3. Синий провод не подключается никуда.
  4. Черно-желтый толстый и черно-желтый тонкий провода подключаются так: разрезается красный провод замка зажигания, затем толстый провод к стартеру, а тонкий — к замку зажигания.
  5. Провод зеленого цвета никуда не подключается.

Распиновка замка зажигания:

  • провод голубой — +12В для микрика датчика ключа вставляемого;
  • черный — при открытых дверях получается минус;
  • красный — +12В на стартер;
  • черно-голубой — +12В после включенного зажигания;
  • зеленый — +12В при вставленном ключе;
  • белый — +12В на светодиод;
  • розовый — +12В от АКБ.

Как подключается центральный замок:

  • синий провод подключается к белому проводу центрального замка;
  • зеленый провод подключается на коричневый;
  • в водительскую дверь устанавливается активатор.

Блок располагается в середине торпеды, прямо на уровне мафона. Чтобы была возможность добраться до него, необходимо снять боковые обшивки панели на уровне ног.

Концевики дверей подключаются следующим образом:

  1. Нужно поменять концевики дверей.
  2. Далее идет распиновка проводов:
  • водительская дверь — бело-синий;
  • задняя левая дверь — бело-черный;
  • передняя правая дверь — коричневый;
  • задняя правая дверь — красно-белый.

Далее следует спрограммировать сигнализацию на задержку 30 секунд (вежливая подсветка салона), а также контроль непосредственной работы двигателя по генератору «+».

Основные настройки автозапуска

Для использования автозапуска «Старлайн А91» необходимо, чтобы сигнализация была корректно подключена и настроена. Основные настройки системы задаются следующим образом:

  1. При выключенном зажигании и отключенной охране быстро нажать сервисную кнопку охранной системы 6 раз.
  2. Без задержки включить зажигание. Сигнализация должна подать шесть звуковых сигналов, сообщая тем самым, что успешно вошла во второе меню настроек (настройки автозапуска).
  3. Последовательными нажатиями сервисной кнопки выбрать нужную функцию (от 1 до 12). После каждого нажатия сигнализация будет сигналами сирены подтверждать номер выбранной функции, причем короткий сигнал сирены означает единицу, а длинный – пятерку. То есть четыре коротких сигнала означают, что выбрана функция 4, длинный и короткий – функция 6, два длинных и два коротких – функция 12.
  4. Требуемое значение выбранной функции задается кнопками основного брелка: кратковременное нажатие кнопок 1,2 и 3 устанавливает эту функцию в соответствующее значение по номеру, длительное и затем короткое нажатие кнопки 1 устанавливает функцию в значение 4.
  5. После установки всех нужных настроек выход из меню осуществляется выключением зажигания.

Для пользователя актуален следующий набор функций (часть из них программируется в соответствии со схемой подключения к конкретному автомобилю, и изменение этих настроек способно вызвать отказ автозапуска):

  • функция 2 задает длительность работы двигателя после принудительного запуска или запуска по алгоритму (будильник, таймер, температура). В значениях функции 1,2 и 3 длительность прогрева составляет 10, 20 и 30 минут. В варианте 4 мотор не будет глушиться автоматически, его каждый раз нужно будет глушить с брелка;
  • функция 3 позволяет поставить прогрев на «Старлайн А91» по таймеру на 2,3,4 и 24 часа;
  • функция 4 настраивает автозапуск по температуре «Старлайн А91». В вариантах от 1 до 4 порог, при снижении температуры ниже которого будет запущен мотор, составляет соответственно -5, -10, -18 и -25 градусов Цельсия;
  • функция 6 определяет логику работы световых индикаторов во время прогрева двигателя (в зависимости от подключения сигнализации к конкретному автомобилю это могут быть поворотники или габариты). Они могут гореть импульсно (вариант 1), постоянно (вариант 2) или быть отключены (3 и 4). Учтите, что при подключении сигнализации не напрямую к лампам, а к кнопке аварийной сигнализации поворотники и в варианте 2 будут мигать, так как фактически при этом будет постоянно включена «аварийка»;
  • функция 9 задает максимальную длительность прокрутки стартера: 0,8, 1,4, 2 или 6 секунд. Учтите, что эта максимальная длительность актуальна только для косвенного определения факта успешного запуска (сигнализация подключена не по тахосигналу). Рекомендуем оставить ее в том значении, что было задано установщиком;
  • функция 10 задает задержку между включением зажигания и прокруткой стартера: 2, 5, 10 или 20 секунд. Для дизелей со свечами накаливания зимой есть смысл устанавливать более длительную задержку;
  • функция 12 определяет, как сигнализация будет входить в режим поддержки зажигания, начиная алгоритм резервирования автозапуска. Поскольку резервирование автозапуска необходимо только для автомобилей с МКПП («программная нейтраль» нужна, чтобы гарантированно не оставить машину на передаче), для автомобилей с АКПП необходимо устанавливать функцию 12 в значение 4 (отключено). Установка этого значения в 4 на автомобилях с МКПП заблокирует автозапуск, это можно использовать для того, чтобы полностью отключить автозапуск «Старлайн А91». Резервирование в варианте 1 происходит автоматически при затягивании ручного тормоза в момент выключения зажигания. Некоторые автомобили во время паузы между выключением зажигания ключом и срабатыванием силового реле автозапуска могут глохнуть, в таком случае функцию нужно устанавливать в значение 3 (автоматически при затягивании «ручника»). Если вам не нужно автоматическое резервирование, установите функцию в значение 2 – резервирование будет происходить, если при работающем двигателе и затянутом ручном тормозе вы нажмете на брелке кнопку 2.

Плюсы и минусы

Преимущества противоугонной установки:

  1. Обширная функциональность. Система предлагает потребителю множество опций, направленных на обеспечение защиты транспортного средства.
  2. Возможность оповещения двух видов.
  3. Опция удаленного запуска двигателя позволит владельцу машины садиться зимой в уже прогретый автомобиль.
  4. Использование последних решений в сфере безопасности и обеспечения надежной защиты. Для передачи сигналов применяются защищенные каналы связи. Это обеспечивает закрытую передачу импульсов без возможности перехвата злоумышленниками.
  5. Удобный пульт, который без проблем можно настроить под свои потребности. С помощью брелка автовладелец может управлять основными системами и настройками защиты.
  6. Противоугонная установка отвечает всем мировым стандартам качества.
  7. Комплектация устройства включает в себя сервисную книжку, в которой подробно описана инструкция по монтажу и подключению сигнализации.

В целом сигнализация Старлайн А91 – надежная система, но на рынке можно случайно приобрести бракованные модели. В них могут не работать отдельные датчики или блок управления. Такие товары можно обменять по гарантии. Также у пользователей иногда возникают сложности с настройкой системы. Для решения этой проблемы можно обратиться к специалистам либо внимательно изучить инструкцию к Starline A91 .

Настройка длительности прокрутки стартера

Бывает так, что машина не заводится в холодных условиях, если стартер работает около секунды (заводские настройки Старлайн А91). В этом случае можно продлить время его работы. Инструкция следующая:

  • при выключенном зажигании необходимо шесть раз нажать сервисную кнопку Valet для перехода в режим программирования;
  • после поворота ключа (On) автомобиль моргнет шесть раз габаритами. Затем необходимо нажать клавишу Valet еще девять раз;
  • нажатие любой кнопки на брелке определяет частоту вращения стартера (первая – 0,8 сек., вторая – 1,4 сек., третья – 2,0 сек). Длительный плюс короткий клик первой кнопки – 3,6 секунды.

Чтобы стартер не крутил при рабочем двигателе необходимо подключить серый с красным провод на тахометр панели для автоматической остановки.

Как настроить брелок на выключение

Для того чтобы избежать случайных нажатий в кармане и активации ненужных функций, есть опция выключения или блокировки брелка Старлайн А91. Для этого необходимо одновременно нажать на первую и третью кнопку. Разблокировка происходит в случае одновременного нажатия на вторую и третью клавишу.

Сброс настроек

При возникновении различных проблем или глюков автосигнализации, рекомендуется сбросить настройки до заводских параметров. Чтобы скинуть их, необходимо провести следующую процедуру:

  • ключ зажигания вставляется в замок и поворачивается в положение On;
  • после этого осуществляется нажатие сервисной клавиши Валет 10 раз;
  • теперь необходимо повернуть ключ в положение Off. Машина десять раз моргнет габаритами, а также издаст десять звуковых сигналов, подтверждая успешный переход в режим сброса пользовательских настроек;
  • еще раз нажимаем кнопку Valet, а автомобиль еще раз издает сигнал;
  • на брелке теперь нажимается первая кнопка. Короткая мелодия подтвердит, что операция выполнена успешно, и все параметры возвращены к заводским;
  • для окончания процедуры нужно повернуть ключ в положение On. Второй способ – ничего не нажимать на протяжении десяти секунд. О том, что выход осуществлен, сообщит сам автомобиль, мигнув габаритами. Брелок же проиграет короткую мелодию.

Как настроить брелок после замены батарейки

  • жмем и держим кнопку три до третьего звукового сигнала. Теперь показатель часов на дисплее мигает.
  • при помощи первой и второй клавиши увеличиваем или уменьшаем данный показатель;
  • следующий клик по третьей клавише переносит к настройке минут. Она осуществляется аналогичным образом (клавиши один и два);
  • далее следует настройка будильника, а также установка времени на таймер;
  • для подтверждения параметров достаточно не кликать ничего на протяжении нескольких секунд.

Далее следует восстановить остальные параметры, установленные пользователем.

Как установить сигнализацию с автозапуском?

Установка и подключение основных компонентов сигнализации:

Для выполнения незаметного монтажа системы следует уделить внимание укладке кабелей. Рекомендуется минимально внедрять нештатные провода в штатную электросеть

Укладка проводников осуществляется от всех установленных элементов к микропроцессорному блоку. После протяжки проводники рекомендуется обмотать черной изолентой, чтобы сымитировать заводскую проводку и обеспечить ее более качественную изоляцию. Также изоляционный материал рекомендуется использовать при соединении контактов охранной системы с бортовой сетью машины.
После того, как кабеля будут оформлены нужным образом, выполняется подключение микропроцессорного модуля. Затем все электрические жгуты прячутся под облицовку салона.
Для подключения потребуется схема, которая входит в комплектацию сигнализации. Для обеспечения соединения новых кабелей со штатной проводкой используются специальные зажимы. Допускается применение метода стыковки посредством использования зажигалки и ножа.
Монтаж сирены производится под капотом машины, для этого провода из салона авто в моторный отсек. К положительному контакту устройства подключается силовой провод, второй кабель надо заземлить, то есть подсоединить к массе транспортного средства. Сирена устанавливается рупором вбок либо вниз, чтобы предотвратить возможное скопление влаги внутри. Нельзя размещать сирену рядом с блоком цилиндров ДВС, иначе высокие температуры выведут ее из строя. Корпус устройства монтируется рядом с любым штатным резьбовым отверстием и фиксируется посредством винта.
Установка концевого переключателя выполняется на стандартную раму капота или на дополнительную панель. Положительный контакт идет на проводник, по которому поступает 12-вольтное напряжение при прокручивании ключа в замке.
Датчик удара ставится в салоне автомобиля, предпочтительнее в центральной части кузова. Можно выбрать перегородку, которая отделяет моторный отсек авто от салона. Между датчиком и поверхностью, на которую он ставится, не должно быть прокладок. Это приведет к некорректной работе устройства.
Сервисная клавиша размещается в салоне в скрытом месте. Рекомендуется ее установить под панелью приборов и замаскировать в жгут со штатной проводкой, обмотав ее изолентой. У водителя должен быть доступ к кнопке со своего места.
На внутренней поверхности ветрового стекла ставится антенный адаптер со светодиодами. Его монтаж осуществляется на клей либо двусторонний скотч. Предварительно поверхность лобового стекла надо вымыть и обезжирить.

Для блокировки силового агрегата применяется кабель, который отходит от выключателя зажигания. Для его поиска необходимо с помощью мультиметра прозвонить шестиконтактный штекер. Замок зажигания демонтировать для этого не нужно. Для блокировки силового агрегата потребуется проводник, находящийся под напряжением, когда ключ прокручивается в положение АСС. Если его установить в режим Старт, то ток исчезнет.

Для блокировки ДВС надо демонтировать колодку из выключательного устройства, а постоянный положительный контакт замкнуть с помощью перемычки. Используя вторую скрепку или кусок провода, подключается стартерный механизм постоянным плюсом. Если двигатель машины запускается, то надо сразу убрать перемычку — разрезать провод и установить колодку обратно. В результате выполненных действий силовой агрегат не должен запускаться. Затем осуществляется подключение охранного комплекса к замку, для чего рекомендуется использовать реле.

Пользователь Mos-olimp подробно рассказал о самостоятельной установке на Тойоту Камри противоугонной системы Старлайн А 94 с автозапуском.

Блокировка бензонасоса сигнализацией

Реле блокировки Starline A91 может быть установлено в цепи питания бензонасоса. Соответственно может произойти поломка — двигатель может вообще не загореться, либо он может загореться на несколько секунд, а затем погаснуть. Если возникают такие нарушения, проверьте правильность работы соответствующего реле.

Как снять блокировку бензонасоса

Блокировку можно снять, отключив реле блокировки и подключив провода напрямую.

Кроме того, владельцы системЭта функция в комплексе Starline A91 доступна через меню программирования. Сначала автовладелец:

Что вообще «умеет» StarLine A91 в плане автозапуска?

  • Произвольный автозапуск: может выполняться в любое время, когда автомобиль находится в зоне уверенного радиоприема либо к сигнализации подключен внешний GSM-модуль;
  • Автозапуск по будильнику: автомобиль заведется однократно в то время, которое задано в настройках будильника;
  • Автозапуск «Старлайн А91» по таймеру позволяет машине самостоятельно прогревать двигатель с периодичностью 2,3,4 или 24 часа с момента активации режима;
  • Выставить по температуре «Старлайн А91» можно, чтобы прогрев двигателя начинался при падении температуры двигателя ниже заданного порога, но не чаще, чем один раз в час.
