Мануалы и документация для Honda Steed 400 (NV400)

Specifications

Honda Steed 400: specs.

Specifications
DIMENSIONS	Overall length	2310 mm / 90,9 in 2335 mm / 91,9 in – VLS
Overall width	760 mm / 29,9 in 705 mm / 27,7 in – VLX with drag-bar, VCL 865 mm / 34,0 in – VSE 765 mm / 30,1 in – VLS 890 mm / 35,0 in – VLX (2001)
Overall height	1130 mm / 44,5 in 1105 mm / 43,5 in – VLX with drag-bar, VCL 1120 mm / 44,1 in – VSE, VLX (2001) 1115 mm / 43,9 in – VLX (1998-2000), VLS
Seat height	680 mm / 26,7 in 670 mm / 26,4 in – VLX (1998-2001) 650 mm / 25,6 in – VLS
Wheelbase	1600 mm / 63,0 in 1620 mm / 63,8 in – VLS
Ground clearance	140 mm / 5,51 in 130 mm / 5,1 in – VLX (1998-2001), VLS
Dry weight	196 kg / 432 lbs – Steed 400 (1988-1989) 199 kg / 439 lbs – Steed 400 VLX (1990-1992) 201 kg / 443 lbs – Steed 400 VLX (1993) 204 kg / 450 lbs – Steed 400 VLX (1994-1997), VCL 203 kg / 447 lbs – VSE, VLX (1998-2001) 211 kg / 465 lbs – VLS
Curb (wet) weight	208 kg / 458 lbs – Steed 400 (1988-1989) 211 kg / 465 lbs – Steed 400 VLX (1990-1992) 214 kg / 472 lbs – Steed 400 VLX (1993) 217 kg / 478 lbs – Steed 400 VLX (1994-1997), VCL 216 kg / 476 lbs – VSE 215 kg / 474 lbs – VLX (1998-2001) 223 kg / 491 lbs – VLS
FRAME	Type	Double cradle (steel)
Front suspension, travel	Telescopic fork Springer – VLS
Rear suspension, travel	Swingarm with mono-shock
Front tire size	100/90-19 57S 90/90-21 54S – VLS
Rear tire size	170/80-15 77S
Front brake	Single disc, 296 mm, 2-piston caliper
Rear brake	Drum
Fuel capacity	9,0 l / 2,37 US gal – Steed 400 (1988-1992) 11,0 l / 2,90 US gal – Steed 400 (1993-2001) 9,7 l / 2,56 US gal – VLS
Trail	164 mm (6,45 in)
Fuel economy	2,78 l / 100 km – (60 km/h)
ENGINE	Type	Water cooled 4-stroke
Cylinder arrangement	2 cylinders V-twin
Bore & Stroke	64,0 x 62,0 mm
Displacement	398 cm³ (24,28 cu in)
Compression ratio	10.0:1 – Steed 400, 1988-1995 9.8:1 – Steed 400, December 1995 to 2001
Valve train	Chain driven SOHC, 3 valves per cylinder
Max. power	30,0 hp (22,0 kW) / 7500 rpm – Steed 400 (1988-1994) 31,0 hp (22,8 kW) / 7500 rpm – Steed 400 (1995-2001)
Max. torque	32,0 Nm (3,3 kg*m/min) / 5500 rpm – Steed 400 (1988-1994) 33,0 Nm (3,4 kg*m/min) / 5500 rpm – Steed 400 (1995-2000) 33,0 Nm (3,4 kg*m/min) / 6000 rpm – Steed 400 (2001)
Acceleration 0 to 100 km/h (0-60 mph)	11,1 sec.
Top speed	130 km/h (81 mph)
CARBURETION SYSTEM	Type	Carburetor, 2x Keihin 34 mm
ID	VDD 0
DRIVE TRAIN	Clutch	Wet, multi-plate, cable operated
Transmission	5-speed
Final drive	Chain
Primary reduction	2.058
Final reduction
Gear ratio I II III IV V	3.000; 3.166 (Steed 400, 1998-2001) 2.055; 2.000 (Steed 400, 1998-2001) 1.590; 1.545 (Steed 400, 1995-1997); 1.500 (Steed 400, 1998-2001) 1.272; 1.200 (Steed 400, 1995-1997); 1.173 (Steed 400, 1998-2001) 1.035; 1.041 (Steed 400, 1998-2001)
ELECTRICAL	Ignition	Fully transistorized
Alternator	310W at 5000 rpm
Battery capacity	12V-8Ah

Для кого предназначен?

• в длину — от 2 310 до 2 335 мм;
• в ширину — от 760 до 890 мм;
• в высоту — с 1 105 до 1 115 мм;

Размеры и вес Что примечательно, данный мотоцикл производился длительное время, но двигатель никаким переработкам не подвергался. Все данные по силовой установке и общим показателям мотоцикла будут ниже.

Обслуживание мотоцикла Honda Steed 400 / 600

Любая техника требует хотя бы минимального ежедневного обслуживания (ЕО). Применительно к мотоциклу, это внешний осмотр перед каждой поездкой. Иногда, заметив течь или другой непорядок, можно вовремя предотвратить серьезную неис-. правность, а то и аварию.

О периодичности ТО можно узнать из расположенной рядом таблицы. Но за каждым из ее пунктов скрывается довольно большой объем работ.

1. Топливопровод. Снимите сиденье и топливный бак. Проверьте бензошланги и вакуумную трубку топливного клапана. Заметите повреждения или утечки — заме-‘ ните неисправные детали.

4. Не пытайтесь продувать или промывать воздушный фильтр: меняйте его и не позже указанного срока, а если ездите главным образом по пыльным дорогам, пробег между заменами сокращается в полтора-два раза .

5. Вычищать отложения из вентиляции картера нужно чаще, если мотоцикл часто эксплуатируется в дождливую погоду, и после каждого падения. Чтобы узнать, не пришло ли время для этой грязной работы, посмотрите на прозрачный участок трубки вентиляции. Она расположена перед двигателем у левой трубы рамы. Увидите много отложений — пора.

7. Зазоры клапанов: впускные — 0,15 мм; выпускные — 0,20 мм. О том,как регулировать клапаны и синхронизировать карбюраторы двигателя Honda Shadow VT500C (еще один «близкий родственник» Honda Steed), рассказано в материале «Без единого выстрела» («Мото», №1-2006).

10. Синхронизация карбюраторов. Для этой работы понадобится специальное оборудование — доверьте ее специалистам.

11. Регулировка оборотов холостого хода. Подключите тахометр, прогрейте двигатель и установите винтами количества 1200 ± 100 об/мин.

14. Система дожигания отработавших газов. Если в вашем мотоцикле есть такая система, доверьте ее обслуживание специалистам.

16. Не смешивайте различные типы тормозной жидкости — используйте DOT 4. Не проливайте ее на окрашенные поверхности — повредите покрытие.

17. О степени износа тормозных колодок сигнализирует снижение уровня тормозной жидкости. Колодки считаются изношенными, если фрикционный материал стерся на глубину канавок или изнашивается с перекосом. Менять следует весь комплект! И попутно заметим: минимальная толщина тормозного диска — 4 мм, а максимальная кривизна — 0,3 мм.

21. Свободный ход рычага привода муфты сцепления должен составлять 10-20 мм. 22. Проверьте датчик положения боковой подставки. При заведенном моторе выдвиньте рычаг подставки -двигатель должен заглохнуть. Смажьте ось подставки.

23. Признаки неисправности подвески: течь амортизаторов или вилки, вертикальное раскачивание мотоцикла при езде, стуки. Замените изношенные детали.

24. Проверьте и при необходимости подтяните гайки и болты. Поправьте или замените хомуты, крепеж шлангов, жгутов и проводов.

Симптомами ремонта двигателя на Honda VT 400 Shadow являются:

• Посторонний шум в двигателе
• Большой расход масла
• Расход охлаждающей жидкости
• Малая компрессия в двигателе либо большая разница между цилиндрами
• Чрезмерная высокая компрессия, связанная с нагаром в камере сгорания
• Сизый дым из глушителя
• Явная утечка масла из двигателя
• Проблемы с коробкой передач

Разборка Honda VT 400 Shadow для снятия двигателя Снятие двигателя Honda VT 400 Shadow Очистка двигателя перед разбором Разборка мотора Полная дефектовка двигателя Очистка двигателя от металлической стружки и других загрязнений Диагностика всех подшипников и зубчатых передач двигателя Замена изношенных / сломанных / гнутых деталей Сборка двигателя Проверка зазоров клапанного механизма Установка двигателя на Honda VT 400 Shadow Окончательная сборка Honda VT 400 Shadow, запуск Все работы по ремонту двигателя проводит высококвалифицированный моторист с большим опытом работы. Дается гарантия 1 год на все производимые работы.

Видео

Данный видеоролик дает нам возможность увидеть, как ведет себя этот «железный конь» (именно такое прозвище получила модель на американском рынке) не только на трассе, но и во время езды по бездорожью.

Заметно, что на скорости до сотни километров в час мотоцикл ведет себя потрясающе, кажется что водитель не чувствует напряжения при управлении.

Комментарии (2)

1. Artur: 27.02.2015 в 17:25

   Думаю данная модель мотоцикла не нуждается в лишней рекламе.Мечтаю купить себе такой же, друзья уже приобрели и наслаждаются езде на нем,говорят одно удовольствие.Ну а благодаря данному ресурса я о данной модели узнал очень много нового и интересного,за что отдельное спасибо.

   Ответить

2. Юрий:

   08.09.2016 в 16:52

   Бак не 8 а 9 литров, хотя возможно так было на 600 стиде. у меня их было несколько поочередно. и как вы сказали, 11 литров все равно мало? я на 600 проехал более 300 км а на четырехсотке и подавно, стид вообще очень мало ест. И по поводу версии VSE, там не только заднее колесо отличается. заднее крыло, руль, сиденье. панель. Благодаря рулю она значительно лучше смотрится чем остальные версии.

   Ответить

FAQ по Honda Shadow A.C.E. 400 для новичков.

Doomsday (Мазницын С.А.)

Всем привет. Сам являюсь владельцем 400ки , и после покупки и в ходе эксплуатации появлялось много вопросов , ответы на которые приходилось искать на просторах интЫрнета . Какого-то обобщенного FAQ нигде не нашел , и решил написать его сам , так сказать собрать все крупицы информации , что нарыл в инете в одно целое . Думаю новичкам эта статья будет полезна .

1. Топливный фильтр : оригинальный номер 16900-MG8-003 (аналогов не искал , купил в магазине оригинал)

2. Масляный фильтр : оригинальный номер 15410-MFJ-D01 , 15010-MCE-H51 комплект чистые руки фильтр+съёмник . Аналоги : Hiflo Filtro HF303, Champion 301.

3. Воздушный фильтр : оригинальный номер 17213-MBA-010 . Аналоги : Hiflo Filtro HFA1710 .

4. Свечи (используется 4 штуки) : NGK DPR8EA-9 или DENSO X24EPR-U9 . (информация из мануала на 750ку)

5. Масло : Народ рекомендует Мотюль 5100 10W40 . У меня залито 7100 20W50 , полет нормальный . Я кроме Мотюля никаких других масел не использовал, ввиду их отсутствия в продаже в нашем колхозе , так что о достоинствах и недостатках данного продукта ничего сказать не могу .

6. Тормоза : колодки передние 06455-MBK-751 , колодки задние 06430-MCL-700 , ремкомплект переднего тормозного цилиндра 45530-MN9-305 , тормозной диск передний 45351-MBA-000 . Аналоги задних колодок : Vesrah VB146 , Ferodo FSB761 , Lucas MCS822 .

7. Сальники-пыльники вилки оригинал 51490-MBA-003 . Информации по аналогам увы нету =(

8. Аккумулятор : оригинал 31500-HC4-726 YTX14-BS . В принципе заменить можно любым аккумулятором маркировка которого заканчивается на 14-BS

9. Цепь и звёзды : передняя звезда 23801-MN8-000 , задняя звезда 41201-MBA-000 . По оригинальной цепи информации у меня нет . Знаю только кол-во звеньев (122) и значение усилия на разрыв (525) Аналоги : ведущая звезда AFAM 20507-16 или JTF 296.16 , ведомая звезда : AFAM 10613-42 или JTR 1304.42 . Цепь DID 525VX 122 звена.

10. Свечной ключ : партнамбер 89216-MBA-000 , можно изготовить и самому , но у меня на это ушло 2 дня , 4 трубки на 18 , полпачки электродов и 200 рублей на магарыч токарю =) Могу расписать процесс , если кому интересно.

Партномера для заказа запчастей :

Гайка сцепления (та, что фиксирует болт натяжения троса сцепления) 90321-MA6-750

Болт натяжения троса сцепления 53192-268-000

Комплект демпферов ведомой звезды (5 штук должно идти в комплекте) 06410-MBA-000

Патрубок радиатора (на сам радиатор внизу) 19115-MBA-000

Сайлентблоки амортизаторов (резинки в виде песочных часов) 52489-MJ1-004

Honda Steed 400 технические характеристики и динамика

Самой яркой характеристикой этого байка стала «неубиваемость». Это касается как двигателя, так и ходовым частям. При несложном уходе, мотоцикл в состоянии служить десятилетиями. Сегодня на дорогах можно встретить экземпляры, которые были выпущены более четверти века назад. И если бы Стид выпускался раньше, то наверняка просторы рассекали и более ранние байки этой модели.

Перечень технических характеристик Honda Steed 400 выглядит следующим образом:

• тип двигателя – V-образный;
• тип охлаждения – водяное;
• объем силового агрегата – 400 кубических сантиметров;
• поличество цилиндров – 2;
• количество клапанов – по 2 на каждый из цилиндров;
• мощность – 31 лошадиная сила;
• крутящий момент – 33 Н.м.;
• количество ступеней трансмиссии – 5;
• тип передачи вращения на колесо – цепная;
• скоростной предел – 140 км/час.

В отношении динамики, стоит отметить, что до 80 км/час этот мотоцикл способен весьма «бодро» и тяговито разгоняться. Свыше этого он задыхается, и набор скорости происходит вяло. Но на дальних пробегах это абсолютно не мешает

Единственный минус в том, что идти на обгон транспортных средств, едущих по трассе со скоростью свыше восьмидесяти нужно осторожно. С ходу «выстрелить» этот мотоцикл не сможет

Воздушный фильтр

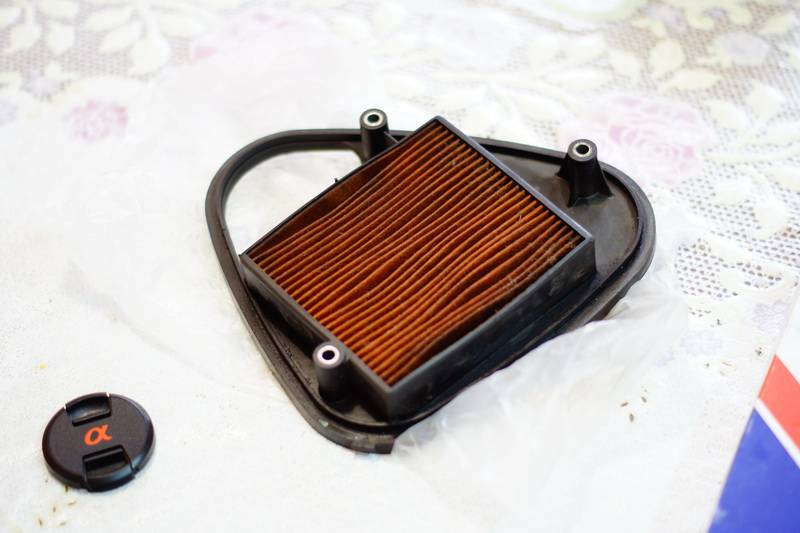

И так от выхлопной системы я перешёл к воздушному фильтру. Сняв крышку фильтра, у меня сложилось впечатление, что фильтр не меняли с 1991 года, с момента схода мотоцикла с конвейера.

Весь фильтр пропитан маслом и очень грязный. На форуме «стидоводов» я прочитал, что фильтр можно «восстановить», поменяв фильтрующие рёбра. Этим-то я и занялся.

Заранее был куплен вот такой автомобильный фильтр. Мне показалось, что он наиболее подходит для замены оригинальных рёбер моего фильтра.

В статье, которую я нашёл на форуме, предлагалось взять вазовский фильтр и складывать рёбра пополам, мне ничего складывать не пришлось, рёбра оказались длиннее всего на 3-4 мм.

С помощью строительного канцелярского ножа, из старого фильтра необходимо удалить старые рёбра. После чего, хорошенько очистить поверхность и вклеить новые рёбра. Но обо всём по порядку.

Очищаем поверхность фильтра. Я для очистки использую изопропанол.

Теперь приступим к вырезанию новых рёбер для нашего фильтра. С помощью всё того же ножа, отрезаем от нового фильтра 25 рёбер, аналогично вырезанным из старого фильтра.

Теперь при помощи клея (я использовал «Момент гель») вклеиваем новые рёбра фильтра, на место старых, предварительно промазав клеем все стороны новой «гармошки» фильтра. Выпирающую часть «гармошки» я обильно смазал клеем, чтобы воздух не проходил через образовавшиеся отверстия.

В результате получаем вот такой вот фильтр.

Размеры и вес

Внешние параметры мотоцикла за время производства поменялись всего 1 раз. В 1997 году.

Сухая масса изменилась с 196 кг до 211 кг.

Снаряжённая от 208 до 223 кг.

Вес мотоцикла скорее средний, чем тяжелый. Поэтому его легко удерживать на светофоре, да и в остальном управление байком не вызывает хлопот даже у начинающих водителей.

По размерам байк стал длиннее шире, и ненамного выше. В цифрах это выглядело так

• в длину — от 2 310 до 2 335 мм;
• в ширину — от 760 до 890 мм;
• в высоту — с 1 105 до 1 115 мм;

Высота по седлу — от 680 до 650 мм.

Колёсная база — с 1 600 до 1 620 мм.

Клиренс — от 140 до 130 мм.

Для кого предназначен?

Заниженное водительское сидение делает мотоцикл наиболее комфортным для пилотов низкого и среднего роста.

Тип чоппера, а также позиционирование для внутренних рынков Японии, предполагало что комфортная посадка гарантируется человеку среднего роста. Но при выпуске модификаций, созданных на основе модели — высота седла стала ещё ниже.

Российские пользователи говорят, что Steed предназначен для людей среднего роста. Его можно предложить и невысокому байкеру, а людям выше 175 см нужно искать другую модель. Хотя бы даже — Shadow, от того же бренда.

Конструктивные особенности мотоцикла

Honda Steed 400 – является легким круизером, сделанным под американские запросы.

Мотоцикл имел рамную конструкцию с заниженным положением сиденья. Спереди использовалась чаще всего телескопическая вилка, хотя, как уже сказано имелись и модели со «спрингером».

Мотоцикл оснащался каплевидным небольшим баком. Конструктивно сиденье водителя было приближено к рулю, по задумке конструкторов это придавало мотоциклу некой дрегстерской внешности.

Само же сиденье имело ступенчатую форму, так что пассажир находился выше водителя. У некоторых моделей сиденья дополнительно оснащалось спинкой.

Все версии мотоцикла оснащались V-образным 2-цилиндровым мотором на 4 такта и по 3 клапана на каждый цилиндр.

Что примечательно, данный мотоцикл производился длительное время, но двигатель никаким переработкам не подвергался. Все данные по силовой установке и общим показателям мотоцикла будут ниже.

Основные конкуренты Honda Shadow 400

В Японии существует несколько подкатегорий для мотоциклистов, одна из которых ограничивает эксплуатируемую технику по объему двигателя в 400 кубических сантиметров и мощности. Поэтому нет ничего удивительно в том, что «Японская четверка» выпустили массу четырехсоткубовых круизеров, которые могут составлять конкуренцию Honda Shadow 400. Если брать модели с V-образными двигателями, то это 8 мотоциклов:Honda Steed 400,Kawasaki VN400 Vulcan,
Suzuki Desperado VZ400,
Suzuki Boulevard VZ400,Suzuki Intruder VS400,
Suzuki Intruder VL400,Yamaha Drag Star 400,Yamaha Virago 400.

Помимо этого, есть и варианты японских круизеров с рядными двигателями, например Kawasaki EN400 Vulcan и Kawasaki ZL400 Eliminator или вообще одноцилиндровый Suzuki LS400 Savage. Но по своему поведению и возможностям, эти мотоциклы в корне отличаются от своих V-образных собратьев и сравнивать их, несмотря на одинаковую компоновку и объем, будет совсем некорректно.

	Honda Shadow 400	Honda Steed 400	Yamaha Drag Star 400	Yamaha Virago 400	Kawasaki VN400 Vulcan	Suzuki VZ 400 Desperado	Suzuki VZ400 Boulevard	Suzuki VS400 Intruder	Suzuki VL400 Intruder
Годы производства	1997 –2016	1988 – 2001	1996 – 2017	1987 – 1994	1995 – 2003	1998 – 2000	2005 – 2016	1994 – 1996	2001 – 2016
ГРМ	SOHC, 3 клапана	SOHC, 3 клапана	SOHC, 2 клапана	SOHC, 2 клапана	SOHC, 4 клапана	SOHC, 4 клапана	SOHC, 4 клапана	SOHC, 4 клапана	SOHC, 4 клапана
Питание	Карбюратор. Инжектор	Карбюратор	Карбюратор. Инжектор	Карбюратор	Карбюратор	Карбюратор	Карбюратор. Инжектор	Карбюратор	Карбюратор. Инжектор
Охлаждение	Жидкостное	Жидкостное	Воздушное	Воздушное	Жидкостное	Жидкостное	Жидкостное	Жидкостное	Жидкостное
Мощность	31 – 33 л. с. (7000-7500 об/мин)	30 – 31 л. с. (7500 об/мин)	30 – 33 л. с. (7500 об/мин)	40 л. с. (8500 об/мин)	33 л. с. (8500 об/мин)	33-38 л. с. (7500-8500 об/мин)	33 л. с. (8000 об/мин)	33 л. с. (7500 об/мин)	33 л. с. (7500 об/мин)
Крутящий момент	32 – 34 Нм (3500-5500 об/мин)	32 – 33 Нм (5500-6000 об/мин)	31 – 32 Нм (6000-6250 об/мин)	34,3 Нм (7000 об/мин)	32 Нм (4500 об/мин)	32 – 33 Нм (6000 об/мин)	33 Нм (6000 об/мин)	32,4 Нм (6000 об/мин)	33 Нм (6000 об/мин)
Привод	Цепь. Кардан	Цепь	Кардан	Кардан	Цепь	Цепь	Кардан	Кардан	Кардан
Длина	2310 – 2510 мм	2310 – 2335 мм	2340 – 2450 мм	2225 мм	2360 – 2490 мм	2370 – 2390 мм	2370 – 2395 мм	2245 мм	2510 мм
Ширина	795 – 945 мм	705 – 890 мм	840 – 930 мм	725-800 мм	825 – 1005 мм	750 – 870 мм	890 – 920 мм	770 мм	985 мм
Высота	1060 – 1135 мм	1105 – 1130 мм	1045 – 1110 мм	1055 – 1115 мм	1125 – 1170 мм	1115 – 1170 мм	1105 – 1125 мм	1205 мм	1110 мм
Колесная база	1560 – 1655 мм	1600 – 1620 мм	1610 – 1625 мм	1520 мм	1600 – 1625 мм	1650 мм	1655 мм	1560 мм	1650 мм
Высота по седлу	645 – 750 мм	650 – 680 мм	660 – 712 мм	700 мм	710 – 760 мм	685 – 700 мм	700 мм	700 мм	700 мм
Дорожный просвет	130 – 155 мм	130 – 140 мм	140 – 145 мм	160 мм	135 – 160 мм	135 – 140 мм	140 мм	125 мм	140 мм
Разгон до 100 км/ч	12,9 сек	11,1 сек	11,2 сек	7,5 сек	13,2 сек	9,5 сек	9,5 сек	9,8 сек	9,5 сек
Максимальная скорость	145 км/ч	130 км/ч	135 км/ч	135 км/ч	140 км/ч	150 км/ч	150 км/ч	150 км/ч	150 км/ч
Емкость бензобака	10 – 14 л	9 – 11 л	15 л	8,6 – 13,5 л	14 – 15 л	13 л	15 – 17 л	12 л	15 – 17 л
Сухая масса	217 – 225 кг	196 – 211 кг	204 – 224 кг	178 кг	225 – 248 кг	195 – 201 кг	240 кг	200 кг	239 кг
Снаряженная масса	229 – 255 кг	208 – 223 кг	220 – 247 кг	194 кг	240 – 263 кг	210 – 216 кг	267 кг	216 кг	258 кг

Как видно из таблицы, выделить какую-то одну модель из всех 9 мотоциклов очень сложно. Разве что Yamaha Virago 400 оказалась весьма динамичным на фоне других, но в достойном состоянии эту модель мотоцикла найти весьма сложно в виду его возраста. Так что, по большому счету, все сводится к «вкусовщине» и наличию в продаже техники в адекватном состоянии.

Использованы изображения: moto.zombdrive.com, hiclasscar.com, auctions.c.yimg.jp, smalljp.ru.

Регулировка клапанов Honda VT 400 Shadow

Проверяют тепловые зазоры клапанов согласно сервисному руководству на Ваш Honda VT 400 Shadow, а также после разборки головки или замены цепи привода ГРМ или при появлении характерного «цокота» из головки цилиндров.

Увеличенные клапанные зазоры приводят к появлению повышенного шума при работе двигателя, а при слишком малых зазорах клапана не будут закрываться, и двигатель не будет развивать номинальную мощность, а порой и трудно заводиться.

Наш сервисный центр осуществляет:

Настрока клапанов рокерным механизмом Регулировка клапанов шайбами (В наличии шайбы для регулировки клапанов диаметром 7,48мм и 9,48мм)

Обращаем ваше внимание, что после регулировки клапанов в ряде случаев необходима синхронизация карбюраторов

Видео

Honda Shadow 400 Slasher — чоппер, пользующийся популярностью у начинающих байкеров. Выглядит он красиво, едет неплохо, стоит недорого — так чего же ещё желать желающему приобщиться к мото-теме новичку, неравнодушному к чопперам? Конечно, Honda Shadow 400 Slasher — не единственный 400-кубовый мотоциклэтого класса в модельной линейке Honda. Помимо него, есть ещё, например,Honda Steed 400. И хотя силовые агрегаты у этих мотоциклов практически идентичны, внешне они довольно сильно отличаются. Двухцилиндровый V-образный двигатель жидкостного охлаждения, установленный на Shadow 400, выдаёт 33 л.с. на пике мощности, и 34 нМ крутящего момента. Питается он посредством классического карбюратора — в этом мотоцикле вообще минимум технических наворотов, он прост и надёжен, как кирпич. Радиатор установлен спереди в раме, и не слишком бросается в глаза, к тому же есть масса хромированных защитных накладок на него, которые отлично выглядят.

Ещё немаловажным фактором как для девушек, так и просто для невысоких и неопытных мотоциклистов может оказаться то, что весит Honda Shadow 400 Slasher всего 180 кг, а высота по седлу у него более чем средняя — 645 миллиметров. Благодаря этому, а также низкому центру тяжести и отклонённому назад рулю сидеть на этой «Хонде» удобно практически всем, кроме разве что действительно высоких людей. Кроме того, из-за всего вышеперечисленного этот мотоцикл ещё и управляется удивительно легко, послушно вписываясь в повороты как на приличной скорости, так и маневрируя между автомобилей в условиях плотного городского движения.

А вот тормоза, традиционно для линейки Shadow, не слишком-то радуют. Даже на литровой Honda этого модельного ряда сзади стоят барабанные тормоза, что уж говорить про 400-кубовую версию? Нет, в режиме повседневной езды тормозов Honda Shadow 400 Slasher вполне хватает, они не вызывают нареканий, но в случае экстренного торможения сразу становится ясно, что один диск на переднем колесе не способен достаточно резко осадить почти 200-килограммовый мотоцикл, а задний барабанный тормоз работает в основном в двух режимах — либо никак, либо блокирует колесо намертво. Этот мотоцикл пользуется неизменной популярностью у кастомайзеров. Стоит он недорого, в сравнении с каким-нибудь Harley-Davidson, а его традиционная во всех отношениях круизерная компоновка позволяет дать простор своей фантазии — что только не строят из Shadow 400. И чопперы, и бобберы,и кафе-рейсеры… Автору этих строк даже довелось как-то видеть построенный на основе этого байка скремблер.

Что же касается стиля, то тут не поспоришь — это воплощение классики. Да, можно придраться к карданному приводу и жидкостному охлаждению, нетрадиционным для чопперов и круизеров, но стоит ли? Особенности конструкции отнюдь не умаляют достоинств этого мотоцикла. Он лёгкий — согласитесь, 180кг для чоппера — это ерунда. Он достаточно бодрый — и разгоняется до сотни примерно за 6 секунд, и честно едет свои 140 км/ч по спидометру. На нём комфортно сидеть, им удобно управлять — кто не верит, может примериться к нему сам. Благодаря скромным габаритам на нём можно не бояться пробок — стоять вместе с автомобилями вы в них не будете, сидя на Honda Shadow 400 Slasher. Кроме того, в этом байке удачно сочетаются как и простота конструкции, так и вошедшая уже в поговорки надёжность продукции Honda. Так что этот мотоцикл, как минимум, отличный конкурент другим 400-кубовым чопперам.

Источник

Начало развития Хонда Стид 400

Стоит сказать, что данная модель была не первым мотоциклом класса круизер от японской компании Honda. Ее предшественником принято считать Honda Shadow, которая в свое время была выпущена в нескольких версиях. У стид судьба сложилась также, мотоцикл был представлен сразу в трех версиях, которые отличались лишь мощностью двигателя. И если 400-кубовые и 600-кубовые (Хонда Стид 600) байки достаточно неплохо прижились, то Honda Steed 750 продавалась гораздо хуже. В связи с этим, было принято снять последнюю с производства.

Кстати, началом производства принято считать 1988 год, то есть через 7 лет после Honda Shadow. На первый взгляд трудно было понять, чем отличаются эти два байка, ведь внешний вид не потерпел больших изменений. Основные обновления коснулись технической части мотоцикла хонда стид. Двигатель был усовершенствован, что заметно сказалось на динамике и максимальной скорости, но к этому мы вернемся позже.

Аккумулятор

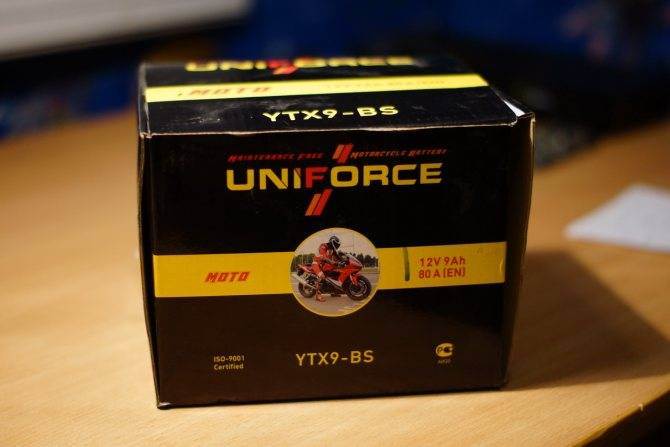

Первым делом, чтобы мне доехать до ГАИ для постановки мотоцикла на учёт и оформления договора купли-продажи, пришлось купить новый аккумулятор. Чтобы особо не экспериментировать, я купил новый аккумулятор, в точности такой же, как был до этого. Перед этим, почитав несколько форумов по обслуживанию Honda Steed. По обсуждениям стало ясно, что наиболее подходящим аккумулятором является батарея с маркировкой YTX-9-BS. Фирма производитель Uniforce.

В коробке находится сухозаряженный аккумулятор и ёмкости с электролитом. Для «активации» аккумулятора, достаточно вставить ёмкости с электролитом (в отверстиях батареи, имеются специальные «иглы», которые протыкают крышку резервуаров), перед этим удалив с батареи защитную плёнку. После того, как электролит стечёт в аккумулятор полностью, необходимо снять пустые ёмкости и дать ему «настояться» НЕ ЗАКРЫВАЯ КРЫШКУ порядка 2-3 часов. А затем плотно закрыть аккумулятор специальной крышкой из комплекта. Всё, аккумулятор готов к работе.

Данный аккумулятор по заявлению продавцов, является необслуживаемым. Т. е. электролит в него не доливается, а после того, как крышка батареи закрыта, уже никогда не открывается.

Технические характеристики

Технические характеристики Honda Steed 400:

Модель	Honda Steed 400
Тип мотоцикла	круизер
Год выпуска	1988-2001
Рама	стальная трубчатая
Тип двигателя	2-цилиндровый, 4-тактный, V-образный
Рабочий объем	398 см³
Диаметр цилиндра/ход поршня	64,0 x 62,0 мм
Степень сжатия	10.0:1 — Steed 400, 1988-1995 9.8:1 — Steed 400, с декабря 1995 по 2001
Охлаждение	жидкостное
Количество клапанов на цилиндр	SOHC, 3 клапана на цилиндр
Система подачи топлива	карбюратор, 2x Keihin 34 mm (VDD0)
Тип зажигания	транзисторное
Максимальная мощность	30,0 л.с. (22,0 кВт) при 7500 об/мин – Steed 400 (1988-1994) 31,0 л.с. (22,8 кВт) при 7500 об/мин – Steed 400 (1995-2001)
Максимальный крутящий момент	32,0 Нм (3,3 кг*м) при 5500 об/мин – Steed 400 (1988-1994) 33,0 Нм (3,4 кг*м) / 5500 об/мин – Steed 400 (1995-2000) 33,0 Нм (3,4 кг*м) / 6000 об/мин – Steed 400 (2001)
Сцепление	Многодисковое в масляной ванне, тросовый привод
Коробка передач	5-ступенчатая
Тип привода	цепь
Размер передней шины	100/90-19 57S 90/90-21 54S — VLS
Размер задней шины	170/80-15 77S
Передние тормоза	1 диск, 296 мм, 2-поршневой суппорт
Задние тормоза	барабан
Передняя подвеска	телескопическая вилка спрингер — VLS
Задняя подвеска	маятниковая с моноамортизатором
Длина мотоцикла	2310 мм 2335 мм — VLS
Ширина мотоцикла	760 мм 705 мм – VLX с дрэг-рулем, VCL 865 мм – VSE 765 мм – VLS 890 мм – VLX (2001)
Высота мотоцикла	1130 мм 1105 мм – VLX с дрэг-рулем, VCL 1120 мм – VSE, VLX (2001) 1115 мм – VLX (1998-2000), VLS
Колесная база	1600 мм 1620 мм — VLS
Высота по седлу	680 мм 670 мм — VLX (1998-2001) 650 мм — VLSD
Минимальный дорожный просвет (клиренс)	140 мм 130 мм — VLX (1998-2001), VLS
Разгон 0-100 км/ч (0-60 миль/ч)	11,1 сек.
Максимальная скорость	130 км/ч
Емкость бензобака	9,0 л – Steed 400 (1988-1992) 11,0 л – Steed 400 (1993-2001) 9,7 л — VLS
Масса мотоцикла (сухая)	196 кг – Steed 400 (1988-1989) 199 кг – Steed 400 VLX (1990-1992) 201 кг – Steed 400 VLX (1993) 204 кг – Steed 400 VLX (1994-1997), VCL 203 кг – VSE, VLX (1998-2001) 211 кг – VLS
Масса мотоцикла (снаряженная)	208 кг – Steed 400 (1988-1989) 211 кг – Steed 400 VLX (1990-1992) 214 кг – Steed 400 VLX (1993) 217 кг – Steed 400 VLX (1994-1997), VCL 216 кг – VSE 215 кг – VLX (1998-2001) 223 кг – VLS
